起重吊装工程施工方案

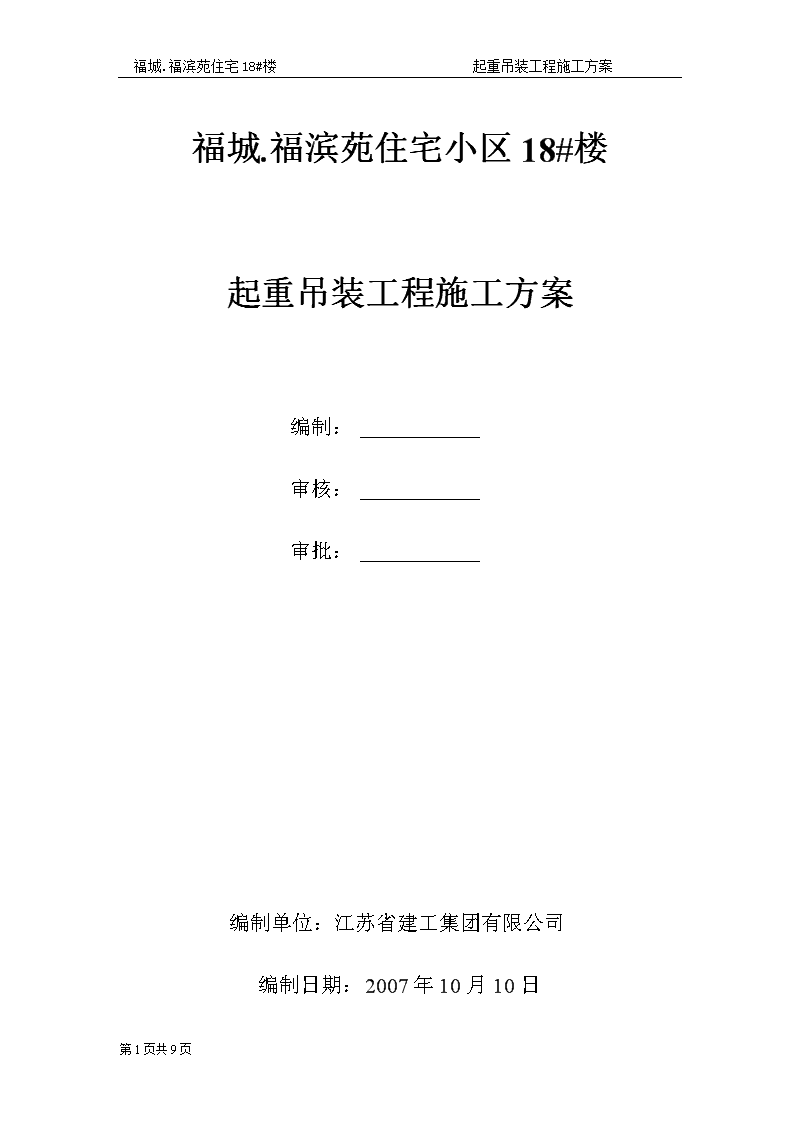

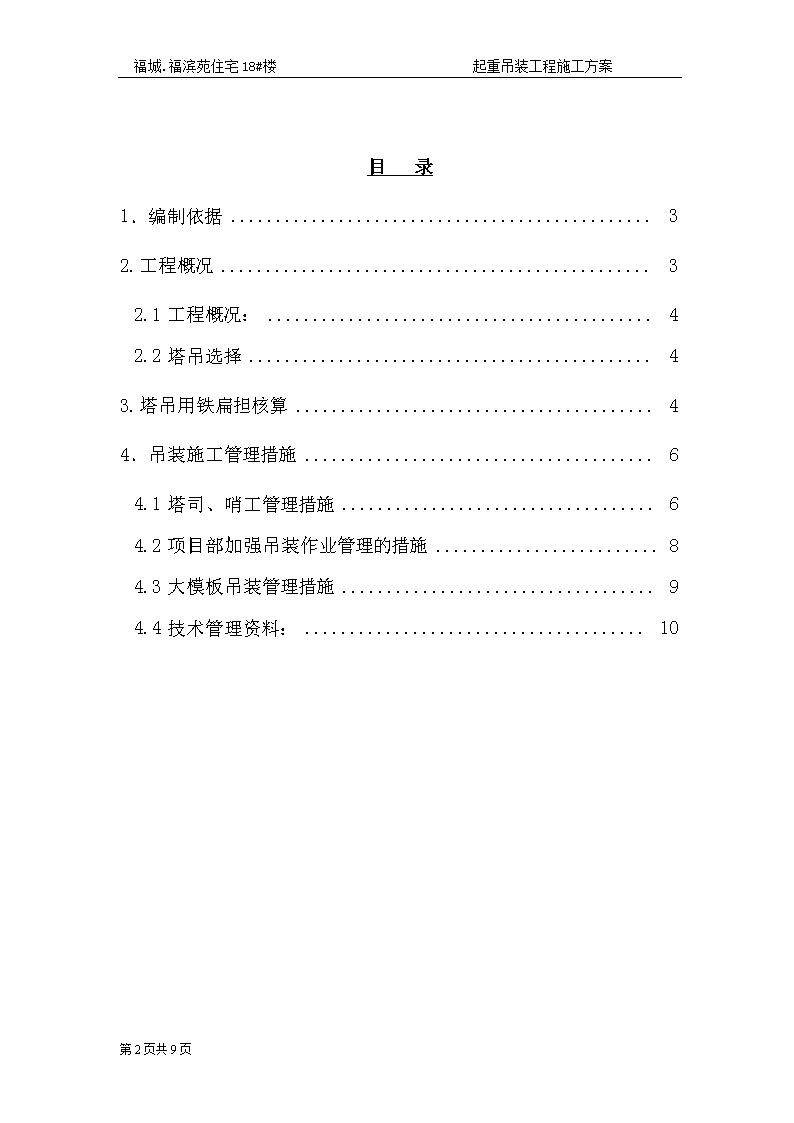

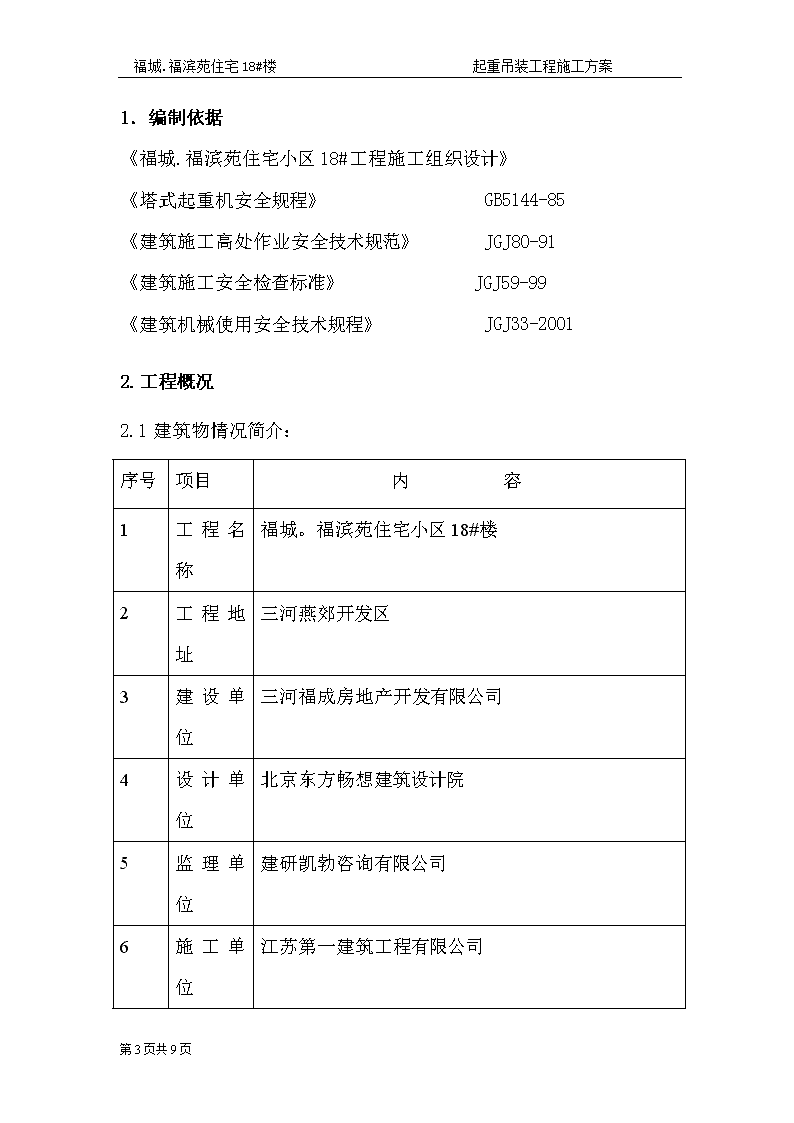

'福城.福滨苑住宅18#楼起重吊装工程施工方案福城.福滨苑住宅小区18#楼起重吊装工程施工方案编制：审核：审批：编制单位：江苏省建工集团有限公司编制日期：2007年10月10日第10页共9页 福城.福滨苑住宅18#楼起重吊装工程施工方案目录1．编制依据32.工程概况32.1工程概况：42.2塔吊选择43.塔吊用铁扁担核算44．吊装施工管理措施64.1塔司、哨工管理措施64.2项目部加强吊装作业管理的措施84.3大模板吊装管理措施94.4技术管理资料：10第10页共9页 福城.福滨苑住宅18#楼起重吊装工程施工方案1．编制依据《福城.福滨苑住宅小区18#工程施工组织设计》《塔式起重机安全规程》GB5144-85《建筑施工高处作业安全技术规范》JGJ80-91《建筑施工安全检查标准》JGJ59-99《建筑机械使用安全技术规程》JGJ33-20012.工程概况2.1建筑物情况简介：序号项目内容1工程名称福城。福滨苑住宅小区18#楼2工程地址三河燕郊开发区3建设单位三河福成房地产开发有限公司4设计单位北京东方畅想建筑设计院5监理单位建研凯勃咨询有限公司6施工单位江苏第一建筑工程有限公司第10页共9页 福城.福滨苑住宅18#楼起重吊装工程施工方案7施工范围土建、给排水、采暖、，通风、消防及报警、动力照明、8基本情况工期承包方式质量目标260分包省优〈9〉工程概况（1）建筑规模：总建面积：23510.81㎡层数:地上18层,地下2层(2)建筑功能:地上建筑面积21286.93㎡,地下建筑面积10000.00㎡(3)结构类型:剪力墙(4)基础形式:筏板基础2.2塔吊选择塔吊选型：本工程一共设2台塔吊，从东往西排列为1＃、2＃塔吊，分别主要负责现场施工物料的水平及垂直运输吊运工作。1#、2#塔吊型号为QTZ5013,2#塔吊型号为QTZ5015。3.塔吊用铁扁担核算初步选用尺寸见下图第10页共9页 福城.福滨苑住宅18#楼起重吊装工程施工方案3.1对A-C截面进行强度验算取最大吊重10tA-C截面的弯矩M按下式计算：M=KQl/4=1.5×100×0.7=26.25kN.mQ—最大吊重K—动力系数，取K=1.5l—两挂卡环孔间距离I=bh3/12=20×7003/12=571666666.7mm3W1=I/y1=571666666.7/350=1633333.3mm3W2=I/y2=571666666.7/350=1633333.3mm3σ1=M/W1=10×106/1633333.3=16.1N/mm2σ2=M/W2=10×106/1633333.3=16.1N/mm2I—截面惯性矩y1y2—分别为截面的重心轴到上、下边缘的距离W1W2—分别为上、下两部分的截面抵抗矩A-B截面的剪应力按下式验算第10页共9页 福城.福滨苑住宅18#楼起重吊装工程施工方案τ=KQ/AAB=1.5×105/100×20=75N/mm2√σ12+3τ2=√16.12+3×752=130.9N/mm2≤[σ]=140N/mm2(安全）AAB—吊钩孔以上钢板AB截面面积3.2对吊钩孔壁进行局部承压验算取吊钩宽度b=80mm，则σCD=1.5×105/（80×20）=93.8N/mm2≤[σCD]=215×0.9=193.5N/mm2（安全）3.3对卡环孔壁进行局部承压验算σCD=1.5×105/（2×60×20）=62.5N/mm2≤[σCD]=215×0.9=193.5N/mm2（安全）4．吊装施工管理措施4.1塔司、哨工管理措施4.1.1塔司和塔吊指挥人员、信号工必须按照国家有关规定经过专门的安全作业培训，并取得特种作业操作资格证书后方可上岗作业。无上岗证件人员操作或指挥塔吊属于严重违章作业，发生事故一切后果由违章者自负。4.1.2项目部设专人负责监督塔吊作业情况，塔吊使用之前由项目部和塔吊租赁公司联合向塔司与信号工进行口头及书面交底。4.1.3塔司和塔吊指挥人员、信号工严禁酒后作业。4.1.4第10页共9页 福城.福滨苑住宅18#楼起重吊装工程施工方案指挥人员的指挥信号必须旗语哨音同时进行，不得违章指挥，任何非塔吊指挥人员不得指挥塔吊运转。4.1.5塔吊司机要服从塔吊指挥人员的指挥信号，不得违章作业或擅自操作，对错误的指挥信号、信号不清和非塔吊指挥人员发出的指挥信号有权拒绝执行。4.1.6各塔吊的起重臂或平衡臂进入交叉区域时，塔司、指挥人员都要精力集中，回转不得使用高速，要做到一慢、二看、三通过。塔司在做每一个动作前要事先鸣笛。4.1.7信号指挥人员在工作中必须在司机视力所及的范围内，禁止兼做其它工作。如隔着建筑物吊装，中间应设有传递信号的信号工，吊装前应向司机讲明，所吊物件的形状，重量及吊运到何处。4.1.8各塔吊信号指挥人员，旗、语应准确，明了，司机确认后方可动作,操作前要鸣笛示意。4.1.9指挥人员必须佩戴标志，以便司机在工作中辨认。4.1.10在吊装作业中，如现场生产、安全相对立时，司机及信号指挥人员应及时向工地负责人汇报，禁止违章指挥，司机违章操作的不安全隐患存在。4.1.11作业前，必须检查现场环境，要保证安全作业距离及各种安全条件，信号人员、挂钩人员应站在相对安全部位指挥作业。4.1.12如果两塔吊发生剐碰，当班司机对碰撞部位必须停塔认真检查，确认无问题后方可恢复运转；如发现问题应及时上报有关部门，问题解决后方可恢复运转。4.1.13第10页共9页 福城.福滨苑住宅18#楼起重吊装工程施工方案塔吊司机操作室必须有锁，禁止无关人员上塔，塔司下班要锁好操作室，并将塔勾收回或固定，操作室要配备灭火器。4.2项目部加强吊装作业管理的措施4.2.1各塔装拆前应由安装公司向项目部上报拆装资质及具体装拆施工方案，制定安全施工措施，并由专业技术人员现场监督。安装完毕后，安装单位应当自检，出具自检合格证明，并向施工单位进行安全使用说明，办理验收手续。4.2.2各塔均应按其规定的技术性能、起吊能力和使用条件，正确操作，合理使用，严禁超载作业或任意扩大使用范围。4.2.3项目部安全管理人员必须认真核查塔吊司机、信号工的上岗操作证，上岗操作证要查验原证并与持证人身份相符，持假证获证件过期的人员不得上岗作业。4.2.4塔机应有独立的配电系统，专用电源，不准与其它设备连接。4.2.5夜间施工要有足够的照明，各塔吊要设置警示灯，严禁塔吊进入的区域要做出明显标志。4.2.6总包方工程部应按流水段合理安排生产，并做好分包方—作业队—塔司之间的沟通、协调、配合工作，检查塔吊的各项安全管理的落实情况。4.2.7塔吊使用前应符合相关的验收程序及文字记录。4.2.8塔吊在使用过程中，由项目部组织专职测量人员对塔吊定期进行观测。4.2.9第10页共9页 福城.福滨苑住宅18#楼起重吊装工程施工方案塔吊租赁公司应派专人定期对塔吊进行保养，定期检查各传动部分、结构部分的安全和润滑情况；定期检查各限位装置、安全装置是否灵活可靠；定期检查钢丝绳的磨损情况有无损伤，是否需要更换等，以保证塔吊的正常使用。4.2.10塔吊基础内禁止堆放杂物，并应具有良好的排水设施。4.2.11使用期间，塔吊产权单位除日常检查外，还要定期对其进行全面的检查，对安全装置进行复核调试，填写相应的记录，确保安全装置齐全、有效，确保机械设备的完好。4.2.12塔吊产权单位全权负责进入本现场相关人员及运输车辆的安全管理与教育工作(包括运输人、拆装人员、塔司等)，特种作业人员持证上岗，进入现场戴好安全帽，高空作业挂好安全带等。4.2.13五级以上(含五级)强风及雷、雪、雾等视线不明的天气，禁止吊装。4.2.14工地如临时停电，应事先通知塔吊司机，做好停电前的准备工作，以免意外发生。4.2.15塔吊进场安装完毕后，产权单位必须请具有相应资质的专业检测机构进行现场检测验收，并出具检测证明文件，合格后方可使用。检测单位对检测结果负责。4.2.16吊装作业时钢丝绳必须捆紧物料，不得有空隙，卡环必须拧紧，经常检查钢丝绳、卡环，破损、滑丝的要立即更换，塔司每班作业要检查主绳、各种防护装置，电缆线等，发现问题要立即解决，不得让塔吊带病作业。4.2.17严禁斜拉，斜吊及吊埋在地下的不明重的物体，严禁钢木混合吊，吊零散物品应有容器盛装。第10页共9页 福城.福滨苑住宅18#楼起重吊装工程施工方案4.3大模板吊装管理措施4.3.1模板起吊时，应将吊车位置调整适当，做到稳起稳落，就位准确，禁止人力搬落大模板，严禁模板大幅度摆动获碰到其它物体，操作平台上禁止存放任何物体。4.3.2吊运大模板时，人员上下必须使用爬梯，严禁攀爬。4.3.3严禁大模板自由下落，当大模板下降距就位点约1米处时，必须采用慢速就位。大模板就位后应随时将自稳角调好，使自稳角成70～80度，下部垫通长10×10木方，面对面放置，防止倾倒；大模板存放必须将地脚螺栓提上来，长期存放的模板，应用拉杆连接绑牢。没有腿的大模板，必须存放在专用的模板插放架内，不得靠在其它模板或构件、物体上。4.3.4操作中平移大模板时，大模板应高于其所跨越障碍物高度至少100mm。4.3.5模板起吊过程中，落钩应缓慢升降，禁止一次起吊两块或两块以上大模板，风力超过4级及大雨、雪天气，应停止吊装作业。4.3.6吊运模板应系牢绳、卡，必须采用自锁卡环，防止脱钩，塔吊司机、信号工、装卸工要协调好，严格执行塔吊吊运“十不准”的规定，严禁冒险违章作业，操作人员严禁随模板起落，吊运模板时下方严禁站人，刷隔离剂和模板清理人员要远离吊装现场。4.4技术管理资料：租赁单位资质证书、安拆塔吊资质证书、塔吊出厂合格证、建委备案资料、劳动局检验证书、塔司上岗证、信号工上岗证及塔吊验收。第10页共9页'
