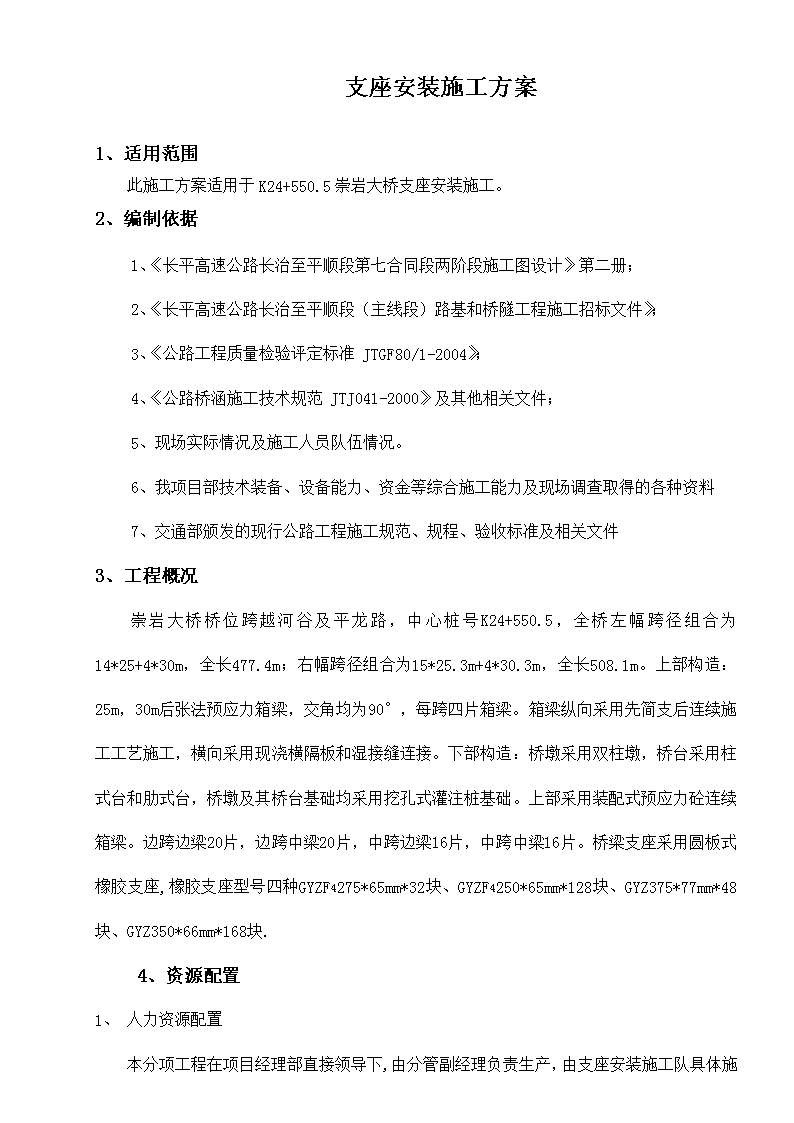

支座安装施工方案

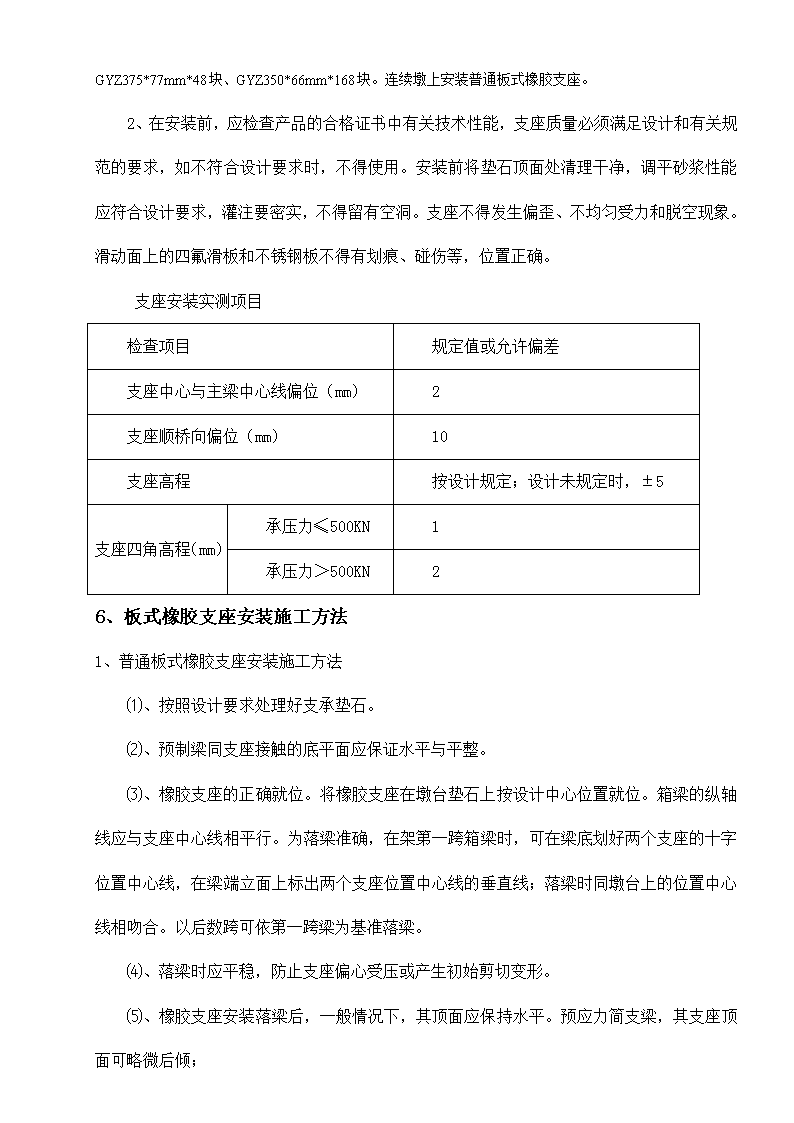

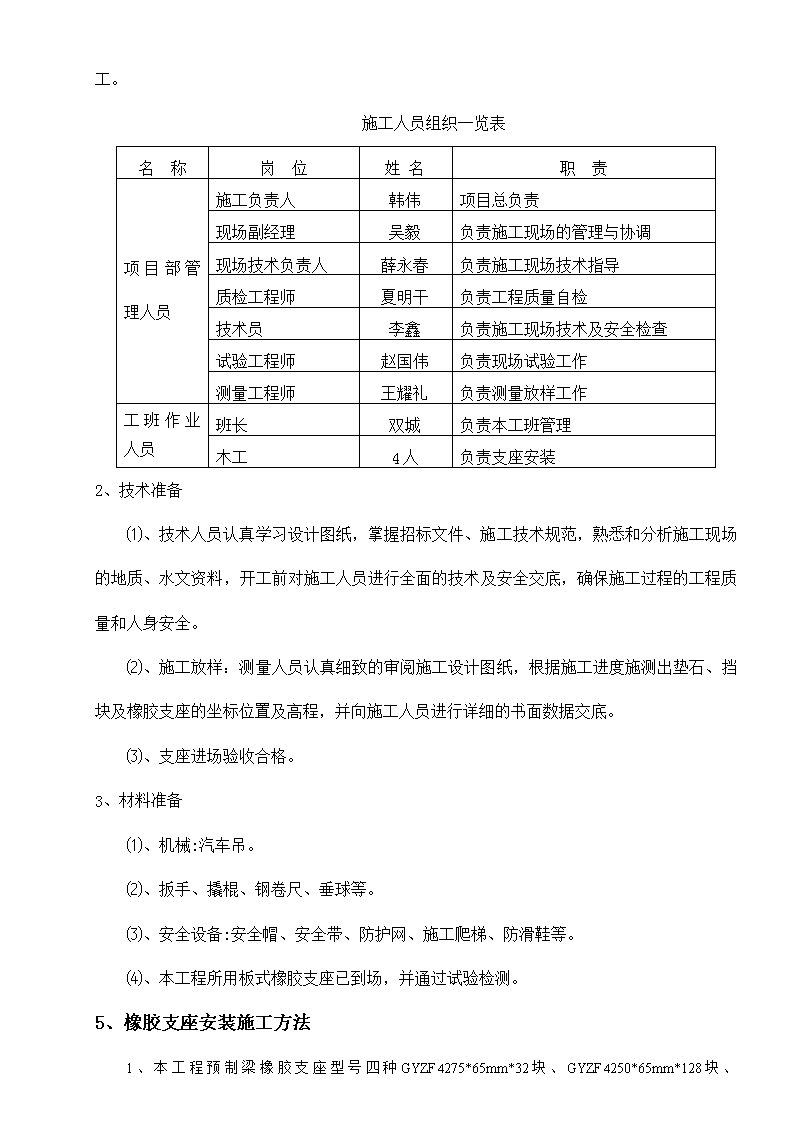

'支座安装施工方案1、适用范围此施工方案适用于K24+550.5崇岩大桥支座安装施工。2、编制依据1、《长平高速公路长治至平顺段第七合同段两阶段施工图设计》第二册；2、《长平高速公路长治至平顺段（主线段）路基和桥隧工程施工招标文件》；3、《公路工程质量检验评定标准JTGF80/1-2004》；4、《公路桥涵施工技术规范JTJ041-2000》及其他相关文件；5、现场实际情况及施工人员队伍情况。6、我项目部技术装备、设备能力、资金等综合施工能力及现场调查取得的各种资料7、交通部颁发的现行公路工程施工规范、规程、验收标准及相关文件3、工程概况崇岩大桥桥位跨越河谷及平龙路，中心桩号K24+550.5，全桥左幅跨径组合为14*25+4*30m，全长477.4m；右幅跨径组合为15*25.3m+4*30.3m，全长508.1m。上部构造：25m，30m后张法预应力箱梁，交角均为90°，每跨四片箱梁。箱梁纵向采用先简支后连续施工工艺施工，横向采用现浇横隔板和湿接缝连接。下部构造：桥墩采用双柱墩，桥台采用柱式台和肋式台，桥墩及其桥台基础均采用挖孔式灌注桩基础。上部采用装配式预应力砼连续箱梁。边跨边梁20片，边跨中梁20片，中跨边梁16片，中跨中梁16片。桥梁支座采用圆板式橡胶支座,橡胶支座型号四种GYZF4275*65mm*32块、GYZF4250*65mm*128块、GYZ375*77mm*48块、GYZ350*66mm*168块.4、资源配置1、人力资源配置本分项工程在项目经理部直接领导下,由分管副经理负责生产，由支座安装 施工队具体施工。施工人员组织一览表名称岗位姓名职责项目部管理人员施工负责人韩伟项目总负责现场副经理吴毅负责施工现场的管理与协调现场技术负责人薛永春负责施工现场技术指导质检工程师夏明干负责工程质量自检技术员李鑫负责施工现场技术及安全检查试验工程师赵国伟负责现场试验工作测量工程师王耀礼负责测量放样工作工班作业人员班长双城负责本工班管理木工4人负责支座安装2、技术准备⑴、技术人员认真学习设计图纸，掌握招标文件、施工技术规范，熟悉和分析施工现场的地质、水文资料，开工前对施工人员进行全面的技术及安全交底，确保施工过程的工程质量和人身安全。⑵、施工放样：测量人员认真细致的审阅施工设计图纸，根据施工进度施测出垫石、挡块及橡胶支座的坐标位置及高程，并向施工人员进行详细的书面数据交底。⑶、支座进场验收合格。3、材料准备⑴、机械:汽车吊。⑵、扳手、撬棍、钢卷尺、垂球等。⑶、安全设备:安全帽、安全带、防护网、施工爬梯、防滑鞋等。⑷、本工程所用板式橡胶支座已到场，并通过试验检测。5、橡胶支座安装施工方法1、本工程预制梁橡胶支座型号四种GYZF4275*65mm*32块、GYZF4250*65mm *128块、GYZ375*77mm*48块、GYZ350*66mm*168块。连续墩上安装普通板式橡胶支座。2、在安装前，应检查产品的合格证书中有关技术性能，支座质量必须满足设计和有关规范的要求，如不符合设计要求时，不得使用。安装前将垫石顶面处清理干净，调平砂浆性能应符合设计要求，灌注要密实，不得留有空洞。支座不得发生偏歪、不均匀受力和脱空现象。滑动面上的四氟滑板和不锈钢板不得有划痕、碰伤等，位置正确。支座安装实测项目检查项目规定值或允许偏差支座中心与主梁中心线偏位（mm）2支座顺桥向偏位（mm）10支座高程按设计规定；设计未规定时，±5支座四角高程（mm）承压力≤500KN1承压力＞500KN26、板式橡胶支座安装施工方法1、普通板式橡胶支座安装施工方法⑴、按照设计要求处理好支承垫石。⑵、预制梁同支座接触的底平面应保证水平与平整。⑶、橡胶支座的正确就位。将橡胶支座在墩台垫石上按设计中心位置就位。箱梁的纵轴线应与支座中心线相平行。为落梁准确，在架第一跨箱梁时，可在梁底划好两个支座的十字位置中心线，在梁端立面上标出两个支座位置中心线的垂直线；落梁时同墩台上的位置中心线相吻合。以后数跨可依第一跨梁为基准落梁。⑷、落梁时应平稳，防止支座偏心受压或产生初始剪切变形。⑸、橡胶支座安装落梁后，一般情况下，其顶面应保持水平。预应力简支梁，其支座顶面可略微后倾； ⑹、橡胶支座安装时的调整。橡胶支座安装后，若发现下述情况：①、 个别支座脱空，出现不均匀受力；②、 支座发生较大的初始剪切变形；③、 支座偏压严重，局部受压，侧面鼓出异常，而局部脱空——应及时加以调整。调整的方法一般可用千斤顶顶起梁端，根据脱空情况在支座下方安装相应厚度的钢垫片；再次落梁，在重力作用下支座上下表面平行且同梁底、墩台顶面全部密贴；同时使一片梁两端的支座处于同一平面内，梁的纵向倾斜度应加以控制，以支座不产生明显初始剪切变形为佳。⑺、普通板式橡胶支座的安装注意事项：①、矩形支座短边应与顺桥方向平行安置，以利梁端转动。若需要长边平行于顺桥向，必须通过转角验算。②、圆形支座各向同性，安装时无需考虑方向性，只需将支座圆心同设计位置中心点重合即可。为防止离心力下使梁体横向移动，可设置横向挡块。③、斜角支座在斜交桥上安装时，短边应平行于顺桥向，长边应平行于墩台中心线，顺桥向与墩台中心线的斜交夹角应与支座的锐角相符。2、四氟圆形橡胶支座安装施工方法四氟滑板支座的安装施工方法与普通板式支座基本相同，但应注意下列事项：⑴、四氟板式支座系作活动支座用，应同普通板式支座配套使用。⑵、安装四氟支座必须精心细致，支座按设计支承中心准确就位。梁底钢板与支承垫石（或钢板）顶面尽可能保持平行和平整。同一支座上下面全部密贴；同一片梁的各个支座应置于同一平面上，避免支座的偏心受压、不均匀支承与个别脱空的现象。⑶、四氟支座安装后若发现问题需要调整时，可顶起梁端，在四氟支座底面与支承垫石（或钢板）之间铺涂一层环氧树脂砂浆来调节。 ⑷、当梁体有纵向坡度时，可将上钢板加工成相应坡度的楔形来调节，使四氟支座同不锈钢板的接触面保持水平。⑸、与四氟板接触的不锈钢板表面不允许有损伤，拉毛现象；以免增大摩阻系数及损坏四氟板。⑹、落梁时，为防止梁与支座发生纵横向滑移，宜用木制三角垫块在梁体两侧加以定位，待落梁工作全部完毕后拆除。⑺、为防止梁（上部构造）的横向移动，在支座或上部构造两侧需设防滑挡块。⑻、支座与不锈钢板位置要视安装时温度而定，若不锈钢板有足够长度，则任何季节可按不锈钢板中心安置。3、临时支座的安装：临时支座材料上部采用圆柱形混凝土块，直径、高度下部钢管灌砂调节高度作为支撑，每端箱梁放2个临时支座，此支撑仅起到临时支撑作用，待桥面张拉连续后，进行体积转换后，拆除此临时支座，永久支座进行受力。临时支座安装前要测出对应支座处垫石、盖梁顶高程，算出高差+支座高度为每一临时支座预留高度，临时支座安放位置要用墨线做出标志，保证安装位置准确。临时支座安装时，表面一定要水平，并左右两块一定要在同一平面上，以保证梁底在同一水平面上。7、质量保证措施1、质量保证体系：⑴、质量保证体系及人员上的保证项目部设专职质检工程师，施工队设兼职质检员。施工中严格实行“三检制”，形成项目、队、作业人员三级质量控制体系。建立以项目总工程师为首的技术责任制，健全技术管理体系，实行项目部、施工队两级技术管理。组织技术人员及质检人员认真学习设计文件，技术规范及验收标准。⑵ 本工程严格按项目法进行施工管理，工程项目部将ISO9001工作程序贯穿整个施工过程，认真贯彻公司的质量方针和目标，搞好质量管理的基础工作，保证质量体系的有效运行，制定项目经理、总工、施工员、技术员、质控员、材料员及操作人员的岗位责任制。⑶项目部根据质量目标，编制创优活动计划，职责落实到人。有目的、有计划的开展创优活动，同时制定奖罚办法，调动各级人员的积极性，从而使质量目标得以实现。⑷施工中执行持证上岗制度，从项目经理、项目总工、质控人员、测量、试验人员、施工操作人员均要取得上岗证，严禁无证上岗。⑸项目部设置测量组及现场试验室，测量组负责测量复核的管理工作。对重要轴线、水准点进行复核检验，试验室负责各种材料的进场复试及日常试验工作。⑹工程实行专业化施工，配备桥梁专业施工队。2、原材料及机械设备上的保证执行原材料进场检验登记制度，凡进场的原材料，均按规定频率检验，不合格的原材料严禁入场。进场的材料按IS09000标准要求进行合理存放、标识，使材料、成品、半成品的使用具备可追溯性。项目经理部设中心试验室，并配专职试验人员，针对工程特点配齐必要的检测、试验仪器设备，从原材料控制开始，实施施工全过程测量和试验控制。3、施工过程中的控制质量是创优的根本，信誉是质量的保证。只有从工程质量抓起，工程才有优质可言，遵循“信誉为本，质量第一”的宗旨，确保该工程达到优质工程质量标准。4、强化创优质工程意识，健全规章制度。牢固树立“优质在握心中”的观念，把质量创优工作贯穿到施工的全过程中，深入到全体职工中，各道工序齐抓共管。5、“一个信心”、“二个服从”、“三道关键”做到“一个信心”、“二个服从”、“三道关键” 即有信心保质，进度服从质量，成本服从安全；牢牢把握材料进场关，施工程序操作关，三级质量检查关；6、技术保证（1）严格执行公路桥涵工程施工规范和质量评定标准，实施质量目标管理，使质量目标层层分解，落实到岗位和个人。（2）严格执行图纸会审和技术交底制度，施工人员严格按有效的图纸、设计文件、技术交底及有关规范标准和操作规程施工。认真执行隐检、预检制度，加强“三检”制度的落实，未按规定进行检验的工序，不许转入下道工序。（3）坚决执行原材的进货验证和检验制度，做到不合格的材料不准进场，未经检验合格的材料不准使用。保证各种测量、试验、计量等器具的精度符合施工生产的需要。（4）测量：导线控制测量、水准控制测量，严格按照规范要求使用其规定的仪器设备，所测成果必须在规范误差内，如有超限必须重测。7、质量控制(1)按照规范、质量标准和设计要求进行工程质量检验评定，对工程用材料、施工工序、工艺、质量进行全面验收评定，实行自检、互检、交接检，从源头控制抓起，严防质量事故发生。(2)加强施工工艺管理，认真执行施工工艺，遵守操作规程。8、文明安全施工环境保护措施1、文明施工环境保护措施⑴、工作目标：现场各项管理达标；施工现场场界噪声、固体废弃物、粉尘、污水排放符合标准要求，无严重污染扰民（无投诉、无媒体曝光及受罚）；最大限度节约水电能源。现场施工材料要作到堆放整齐，要求进行规范化管理。标示牌安置于现场醒目位置，并有防雨措施。 文明施工环境保护执行标准：严格执行建设工程施工现场场容卫生、环境保护标准、国家及河南省相关法规要求。始终把文明施工环境保护列为主要工作内容之一，加强现场管理，做好文明施工环境保护各项工作。文明施工，树立优美形象，美化环境，保护生态环境美。⑵、文明施工措施为全面加强施工现场管理，提高文明施工和综合管理水平，树立良好的企业形象，做好现场的文明施工和环境保护的宣传工作，营造良好的施工氛围。在项目部文明安全施工领导小组的领导下，结合本工程特点和实际情况，明确职责分工，认真落实项目公司、总监办及项目部有关文明施工环境保护各项规章制度。⑶、环境保护措施①做好现场的环境保护工作，减少对周围环境的影响②作业前，组织对作业人员进行环境保护方面的宣传教育，统一思想，提高全体作业人员的环境保护意识。③明确职责分工，认真贯彻执行环境保护方面的各项规章制度。④污水、油污控制措施⑤做好对现场机械设备的定期保养，经常检查设备设施运行情况，发现漏油现象及时维修，防止油料污染土地。2、安全保证措施⑴、安全生产工作目标①无死亡、重伤、无倒塌、无中毒、无爆炸、无重大机械伤害事故；②轻伤频率低于3‰；③不发生火灾事故、爆炸事故和中毒事故；④不发生重大以上甲方交通责任事故；⑤安全教育培训率100%； ⑥特殊工种作业人员持证上岗率100%；⑦机电设备（含手持电动工具）检查验收率100%。⑵、执行标准严格执行建设工程施工现场安全防护、消防保卫标准、国家及河南省相关法规要求。坚持“安全第一，预防为主”的方针，认真落实本项目安全生产各项规章制度，加强现场安全管理，做好安全生产各项工作。⑶、组织保证①成立以项目经理为组长的文明施工领导小组，配备一定量的文明施工专业人员。②始终本着勤俭节约的方针进行工作，反对浪费，提倡节约，提高经济效益，搞好廉政建设，抓好纪检监察工作。处理好与当地群众的关系，积极参与当地精神文明建设。⑷、制度保障①安全教育：认真贯彻党和国家关于安全生产的方针、政策、法令、法规、标准和条例。在施工过程中坚持把“安全第一，预防为主”安全生产方针贯彻始终。对特种作业人员加强培训工作，电工、司机等特殊工种要经过培训，持证上岗作业。②安全检查制度：项目经理部安全检查小组，规定定期检查日期、参加检查的人员。经理部每半月检查一次，作业班组每天检查一次，非定期检查视工程情况在施工准备前、危险性大、采取新工艺、季节变化、节假日前后等情况下都要检查。③对检查中发现的安全问题、安全隐患，要建立登记、整改、消项制度。定人、定措施、定经费、定完成日期，在隐患没有消除前，必须采取可靠的防护措施。如果有险情，立刻停止使用，处理合格后方可施工。⑸、具体安全措施① 项目部建立安全管理机构，项目部、施工处均成立安全领导小组，各级安全管理机构按规定配备专职、兼职安全监察人员，形成安全管理网络，授予充分权力。发挥各级安全监督人员的监督保证作用。②设专职安全员经常对现场进行巡视检查，及时纠正违章行为，发现安全隐患及时处理和报告。③各专业工种使用、操作施工机具时，严格执行本工种、本机械的安全操作规程。机械设备设专人负责检修，不得带病运转，不准超负荷作业，不准违章操作。④按照规定全体作业人员必须戴安全帽上岗。⑤在作业过程中严格执行操作规程，做到不违章指挥，不违章作业。⑥设专职电工，加强对临时用电的安全管理。接拆电源时必须由专职电工操作，严禁无证人员私自接拆。⑦现场用电严格执行《施工现场临时用电安全技术规范》（JGJ46-2005）要求。⑧现场配备值班巡逻护场人员，确保不发生被盗事件。⑨夜间施工时作业场地必须有足够的照明。⑩加强施工现场的监督检查力度，现场安全员做到每天巡视检查，发现隐患及时处理。⑹、突发事件处理发火灾处理：当出现火警时，立即组织人力扑灭火险、并及时报警。其他突发事件需按照施工现场应急预案执行。⑺、其他控制措施①积极与当地政府、公安、环保、交通部门取得联系，争取各级部门的指导、支持和监督。②做好后勤保障工作，加强食品卫生管理，防止食物中毒。9、冬雨季施工措施1、冬季施工措施根据规范要求，当气温连续3天在5℃以下或当天气温低于零下3℃ 时，需采取冬季施工措施。施工时随时注意天气变化，并及时采取防冻措施，预先作好各项准备工作，对各项设施和用料要提前采取防雪、防冻等措施，专门制订符合有关规定要求的安全措施。加强防水、防冻、防煤气中毒和水管冻裂等安全防护措施及气温观察工作，并派专人负责经常检查及时处理完善。冬季施工要做好以下几项措施：⑴、灌注砂浆的冬季施工，首先考虑对拌合用水加热。灌浆料只保温，不得加热。选定冬季施工配合比，掺和防冻剂，经现场试验合格并经监理工程师批准后使用。⑵、灌注安排在白天较高温度时进行，尽量避免夜间施工。⑶、冬季施工尽量安排在白天施工，避免夜间加班冻伤人员的可能。修建防寒保暖的员工住宿的临时房屋，使员工在冬季不冻伤。⑷、加强机械车辆管理，建立机械车辆值班制度，冬季机械、车辆回场要放水，并挂牌标识，防止冻坏发动机。2、雨季施工措施⑴、雨季施工安排遇到暴风雨天气及时通知有关单位部门，加强对各施工点雨前、雨中、雨后三检查，发现问题及时采取措施。大型机械安装防雷击装置，机电设备做好零线接地，手持电动机安装漏电保护装置。临时工程设置避开不良地质地段，避免因下雨造成的滑坡、坍塌现象，危及工程和人身安全。对受雨季影响且施工安排不能避开的项目，在施工进度安排上要给与充足的时间，并采取必要的措施，尽量减少雨季对施工的影响。⑵、雨季施工管理措施 加强组织领导，有针对性的进行抗洪防汛安全教育，提高广大职工的抗洪防汛意识和警觉性。积极与当地气象局联系，及时收集气象信息，并向各施工队发布信息。在雨季、汛期到来之前，开展抗洪防汛大检查，重点检查抗洪防汛方案是否可行，职工住房环境、设备停放地点、材料储存场所等是否安全可靠，排水、防水设施是否齐备等。并认真执行雨前、雨后两检查制度。⑶、雨季施工技术措施①施工时注意防洪措施，备足防洪物资，防止支座表面锈蚀，做好工程材料的管理工作。对受雨水影响的工程，正在及刚完毕施工的给予覆盖保护。②支座安装完成后要进行覆盖，防止雨淋而影响质量。'
