路缘石(道牙)施工技术交底

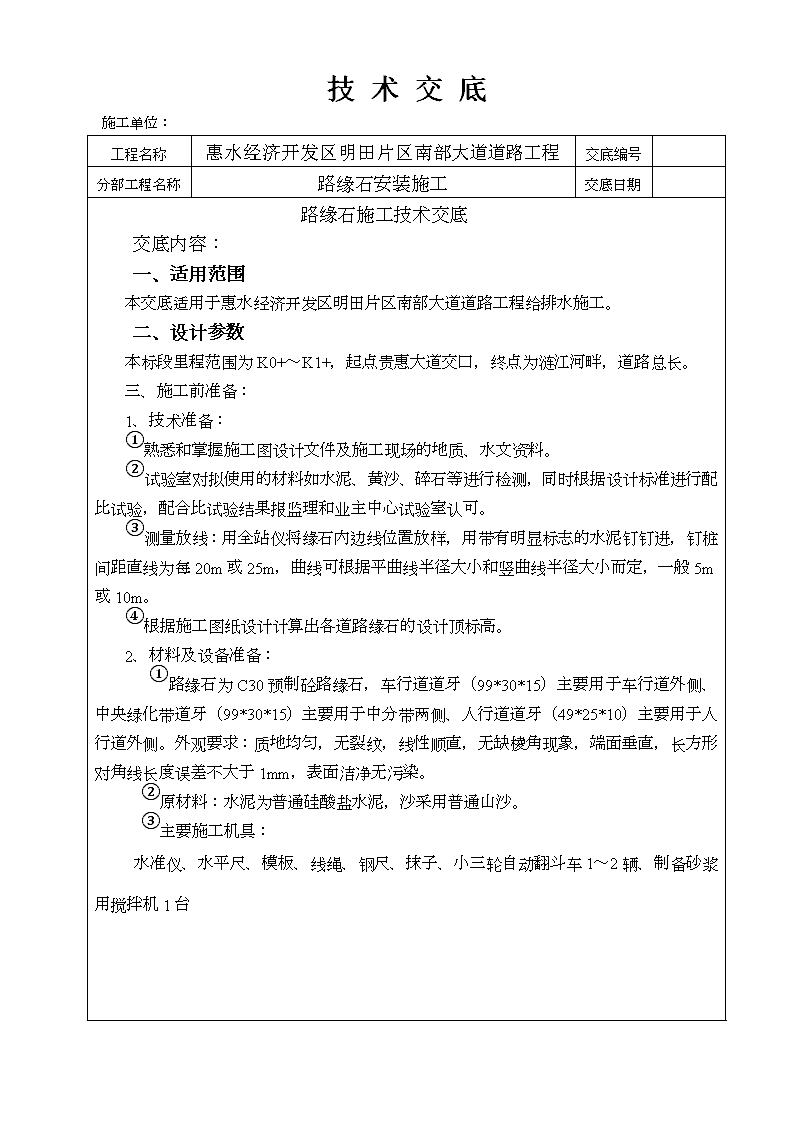

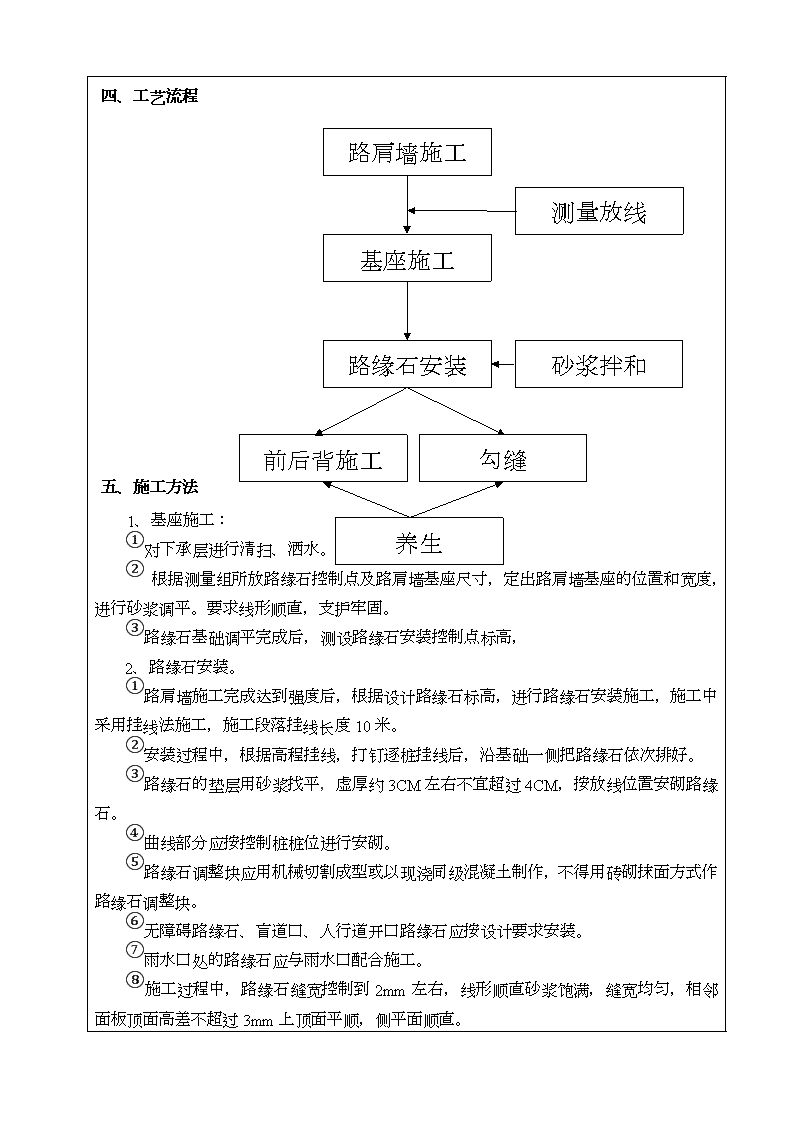

技术交底施工单位：工程名称惠水经济开发区明田片区南部大道道路工程交底编号分部工程名称路缘石安装施工交底日期路缘石施工技术交底交底内容：一、适用范围本交底适用于惠水经济开发区明田片区南部大道道路工程给排水施工。二、设计参数本标段里程范围为K0+～K1+，起点贵惠大道交口，终点为涟江河畔，道路总长。三、施工前准备：1、技术准备：①熟悉和掌握施工图设计文件及施工现场的地质、水文资料。②试验室对拟使用的材料如水泥、黄沙、碎石等进行检测，同时根据设计标准进行配比试验，配合比试验结果报监理和业主中心试验室认可。③测量放线：用全站仪将缘石内边线位置放样，用带有明显标志的水泥钉钉进，钉桩间距直线为每20m或25m，曲线可根据平曲线半径大小和竖曲线半径大小而定，一般5m或10m。④根据施工图纸设计计算出各道路缘石的设计顶标高。2、材料及设备准备：①路缘石为C30预制砼路缘石，车行道道牙（99*30*15）主要用于车行道外侧、中央绿化带道牙（99*30*15）主要用于中分带两侧、人行道道牙（49*25*10）主要用于人行道外侧。外观要求：质地均匀，无裂纹，线性顺直，无缺棱角现象，端面垂直，长方形对角线长度误差不大于1mm，表面洁净无污染。②原材料：水泥为普通硅酸盐水泥，沙采用普通山沙。③主要施工机具：水准仪、水平尺、模板、线绳、钢尺、抹子、小三轮自动翻斗车1～2辆、制备砂浆用搅拌机1台 四、工艺流程测量放线路缘石安装前后背施工基座施工砂浆拌和勾缝路肩墙施工养生五、施工方法1、基座施工：①对下承层进行清扫、洒水。②根据测量组所放路缘石控制点及路肩墙基座尺寸，定出路肩墙基座的位置和宽度，进行砂浆调平。要求线形顺直，支护牢固。③路缘石基础调平完成后，测设路缘石安装控制点标高，2、路缘石安装。①路肩墙施工完成达到强度后，根据设计路缘石标高，进行路缘石安装施工，施工中采用挂线法施工，施工段落挂线长度10米。②安装过程中，根据高程挂线，打钉逐桩挂线后，沿基础一侧把路缘石依次排好。③路缘石的垫层用砂浆找平，虚厚约3CM左右不宜超过4CM，按放线位置安砌路缘石。④曲线部分应按控制桩桩位进行安砌。⑤路缘石调整块应用机械切割成型或以现浇同级混凝土制作，不得用砖砌抹面方式作路缘石调整块。⑥无障碍路缘石、盲道口、人行道开口路缘石应按设计要求安装。⑦雨水口处的路缘石应与雨水口配合施工。⑧施工过程中，路缘石缝宽控制到2mm左右，线形顺直砂浆饱满，缝宽均匀，相邻面板顶面高差不超过3mm上顶面平顺，侧平面顺直。 ⑨路缘石安装完成后，进行前后背混凝土的施工。⑩覆盖洒水养生2、路缘石安装质量验收标准①、路缘石应稳固，线形平直，曲线圆顺，缝宽均匀，表面洁净不被污染，勾缝严密，不得阻水。②、路缘石强度及外形尺寸应符合设计要求，背墙混凝土应捣固密实。③、安装允许偏差:检查项目允许偏差检查方法强度不小于设计抗压强度检测直顺度≤10mm用20m线和钢尺量相邻两块高差≤3mm每20m一个点，用钢板尺和塞尺量缝宽±3m每20m一个点，用钢尺量顶面标高±10mm每20m一个点，水准仪测量3、质量通病及防治①、路缘石基础和靠背填土不实现象:基础不实和靠背回填废料、虚土不夯实或夯实达不到要求密实度，竣工交付使用后即出现变形和下沉，出现弯弯曲曲，高低不平。②、原因分析：未按设计要求作路缘石基础的认真夯实。对道路工程中附属工程路缘石，其基础未坐落在强度达到要求的路肩墙上，而是坐落在松软的路路肩墙或基层上。③、危害：稍触外力，即东倒西歪或下沉，保持不住路缘石顶面平顺和纵向直顺，使人行道步道砖难以接平，造成外观质量和使用功能上的明显缺陷。治理方法：路缘石基础应与路面基层以同样结构摊铺，同步碾压；安装路缘石要按设计要求，砂浆卧底，并使基座处在坚实的结构层上。 ④、侧缘石前倾后仰现象：侧缘石安装完成并铺筑路面后，局部或大部有前倾后仰而多数为前倾即向路面倾歪，且顶面不平。原因分析：安装时只顾及路缘石内侧上角的直顺度，未顾及立面垂直度和顶面平整度。侧缘石外侧不设人行道时，经车轮等外力在内侧的挤撞，侧缘石便向外仰。市政工程施工单位众多,交叉施工在所难免受其他施工车辆影响影响对路缘石整体线形以及路缘石本身的损毁严重。危害:路缘石的内倾外仰,破坏了路缘石整体直顺度,影响路容和道路的外观质量，同时使路面边缘容易损坏。治理方法:①路缘石的安装既要控制内上棱角的直顺度，又要注意立面的垂直度、顶面水平度的检查控制。路缘石安装调直后，靠背的施工不容小视。⑤、“平石”顶面不平不直现象：“平石”是指路缘石埋入地面，使其顶面与路面边缘平齐，而许多情况是：平缘石顶面高于或低于路面边缘。平缘石向内或向外倾斜，缘身压碎或被挤出弯。原因分析：由于平石坐在混凝土基础上所以一般情况是不允许上碾碾压的但由于安装时高程控制不准，或因路边缘底层高低不平不直，造成油面边缘与平石出现高低差。平石安装不留空隙，当碾轮碾压时，在水平推力下，使平石之间发生推挤现象，将平石推成曲线。路平石安装后外侧靠背没上强度或强度没完全上来的时候稍受外力碰撞，即可能向内外倾倒。危害：路平石高高低低，曲曲弯弯。影响道路整体外观质量和路面边缘高程。平缘石的曲弯与倾倒，易使油面边缘掰裂，是造成路边早期损毁的根源。治理方法： 路缘石顶面和基座都严格控制高程和平整度。在摊铺沥青混合料时，要按照压实系数，虚高高出平缘石顶面，当碾压油面时，要跟人使用热墩锤和热烙铁修整夯实边缘，使油面边与平石接平接实。⑥、路缘石外露尺寸不一致现象：路缘石顶面与路面边缘相对高差不一致。路缘石顶面纵向呈波浪状。原因分析：侧缘石顶面高程控制较好而忽视路面边缘高程的控制造成路边波浪，波峰处外露尺寸小，波谷处外露尺寸大。路面边缘高程控制较好，而忽视路缘石顶高程的控制，造成路缘石顶面波浪，波峰处外露尺寸大，波谷处外露尺寸小。两种情况兼而有之，必然都会路缘石顶与路面边缘相对高差不一致。路基下沉，市政工程管线众多，回填不到位，受水流冲刷路基沉降导致路缘石下沉。危害：影响道路的整体外观质量。顶面波浪将会影响路缘石顶面高程的合格率和步道砖无法与其接顺。路边波浪将会影响路面横断高程的合格率，还会造成路边雨水口处积水。治理方法：路缘石高程与路面中心高程要同时使用一个系列水准点。严格给予控制，在安装路缘石过程中要随时检查校正高程桩的变化，并因随时抽查已安装好的路缘石顶高程。不应放一次高程桩便一劳永逸。这样可以检验和复核已放高程桩是否准确，同时也检验操作者在使用高程桩时是否正确。依靠准确的路缘石顶高程，在路缘石立面上弹出路面边线高程，依据此线应事先找补修整一次路边底层平整度和密实度。摊铺面层时，严格按弹线控制高程。管道回填过程中专人负责务求达到平整坚实。⑦、弯道、八字不圆顺现象：主要表现在;路线大半径弯道，局部不圆顺，有折点，和路口小半径八字不圆顺，出现折角，或出现多个弧度。路缘石顶高程与路面边缘相对高差悬殊，出现较切点以外明显高突，多数出现在路口小半径八字和隔离带断口圆头处。一个路口两侧八字路缘石外露一侧高一侧低。 原因分析：路线大半径路缘石安装后，宏观弯顺度未调顺，即固定。小半经圆弧未放出圆心，按设计半径控制弧度。隔离带断口未按断口纵横断高程或设计所给等高线控制路缘石顶高程。对待路缘石顶高程随意性较强。危害：路缘石曲线不圆顺，主要影响外观质量。治理方法：路线大半径曲线，除严格依照已控制的道路中线量出路缘石位置控制线安装外，还要做好宏观调整后，再加固。小半经圆弧曲线要使用圆半径控制圆弧，要按路口或断口的纵横断或等高线高程控制路缘石顶高程。过小半径的圆弧曲线，为了防治长路缘石的折角和短路缘石的不稳定及勾缝的困难，应按设计圆半径加工路缘石。六、安全环保措施1、安全措施①施工便道必须保证施工、交通的正常运行，施工期间进行必要的维护。②施工现场的拌合机操作人员，机械设备操作手均必须持证上岗。③所有参与施工人员必须接受现场专职安全员的安全知识培训，遵守施工现场的安全管理规定。④施工现场必须有专职安全员和兼职安全员，施工负责人是现场安全管理第一责任人。⑤运输时注意装卸车人员的安全。⑥施工现场禁止非施工人员进入。2、环保措施①施工现场必须经常洒水，防止起尘，消除粉尘对环境的污染。②使用袋装水泥时要及时回收水泥袋，以免造成环境污染。③施工现场的各种生活垃圾和废水必须按有关规定处理。④施工机械油污必须集中回收处理，严禁随意抛弃。六、注意事项1、根据桩位、里程及相应高程严格控制路缘石高程及平面位置。2、施工中务必注意施工安全、施工质量，有未明了之处及时咨询技术人员。七、附图 1、人行道标准平面布置图及道牙详图技术交底交、接、培训记录交接时间：年月日交底单位工程部接收单位交底人接收人主管经理复核人值班技术员审核人（技术负责人）协作队伍负责人作业人员培训主讲人：参加人：培训时间：年月日注：交接时间如无特殊说明，以表头交接时间为准。
