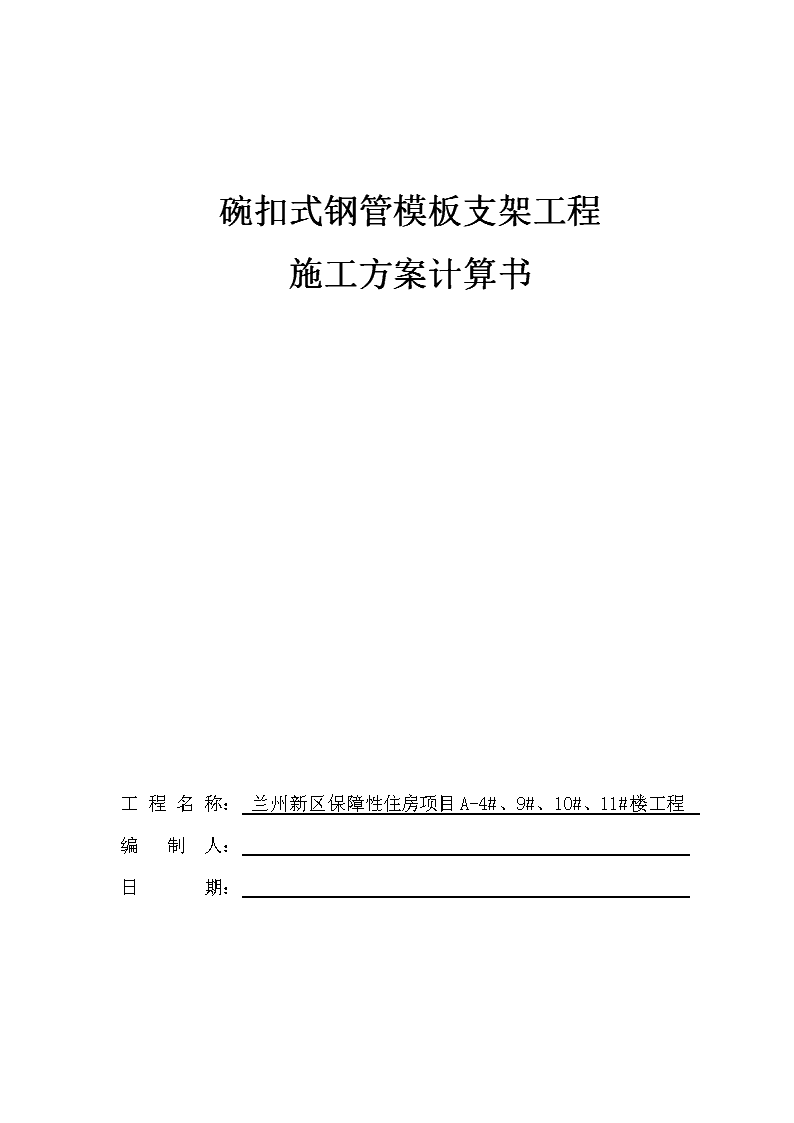

碗扣式支架计算书

'模板工程施工方案碗扣式钢管模板支架工程施工方案计算书工程名称：兰州新区保障性住房项目A-4#、9#、10#、11#楼工程编制人：日期：10 模板工程施工方案目录一、编制依据1二、工程参数1三、模板面板验算2四、次楞方木验算3五、主楞验算5六、立杆轴向力及承载力计算6七、立杆底地基承载力验算8八、架体抗倾覆验算910 模板工程施工方案编制依据1、工程施工图纸及现场概况2、《混凝土结构工程施工规范》GB50666-20113、《建筑施工碗扣式钢管脚手架安全技术规范》JGJ166-20084、《建筑施工模板安全技术规范》JGJ162-20085、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20116、《建筑施工手册》第四版（缩印本）7、《混凝土结构工程施工质量验收规范》GB50204-2002（2011年版）8、《建筑结构荷载规范》GB50009-20129、《混凝土模板用胶合板》GB/T17656-200810、《冷弯薄壁型钢结构技术规范》GB50018-20029、《木结构设计规范》GB50005-2003一、工程参数楼板与支架参数砼楼板厚度0.18m支架高度3m立杆纵距0.9m立杆横距0.9m水平杆最大步距1.2m顶步步距1.2m立杆伸出长度a0.5m钢管类型φ48×3.0面板竹胶合板厚度：10mm次楞方木40mm×80mm，间距0.3m主楞单钢管荷载参数永久荷载新浇砼自重24kN/m3钢筋自重1.1kN/m3面板次楞自重0.3kN/m2支架自重0.149kN/m可变荷载施工人员及设备均布荷载面板与次楞主楞立杆2.5kN/m21.5kN/m21kN/m2面板与次楞施工人员及设备集中荷载2.5kN10 模板工程施工方案浇筑和振捣砼荷载2kN/m2泵送砼水平荷载取垂直荷载值的2%风荷载北京，基本风压：0.3kN/m2一、模板面板验算面板采用竹胶合板，厚度为10mm，取主楞间距0.9m的面板作为计算宽度。面板的截面抵抗矩W=900×10×10/6=15000mm3；截面惯性矩I=900×10×10×10/12=75000mm4；（一）强度验算1、面板按三跨连续梁计算，其计算跨度取支承面板的次楞间距，L=0.3m。2、荷载计算取均布荷载或集中荷载两种作用效应考虑，计算结果取其大值。均布线荷载设计值为：q1=0.9×[1.2×(24×0.18+1.1×0.18+0.3)+1.4×2.5]×0.9=7.518KN/mq1=0.9×[1.35×(24×0.18+1.1×0.18+0.3)+1.4×0.7×2.5]×0.9=7.253KN/m根据以上两者比较应取q1=7.518N/m作为设计依据。集中荷载设计值：模板自重线荷载设计值q2=0.9×1.2×0.9×0.3=0.292KN/m跨中集中荷载设计值P=0.9×1.4×2.5=3.150KN3、强度验算施工荷载为均布线荷载：M1=0.1q1l2=0.1×7.518×0.32=0.068KN·m施工荷载为集中荷载：M2=0.08q2l2+0.213Pl=0.08×0.292×0.32+0.213×3.150×0.3=0.203KN·m10 模板工程施工方案取Mmax=0.203KN·m验算强度。面板抗弯强度设计值f=25N/mm2；σ=Mmax=0.203×106=13.53N/mm2
