高层大厦双排落地、钢梁悬挑脚手架施工工艺技术

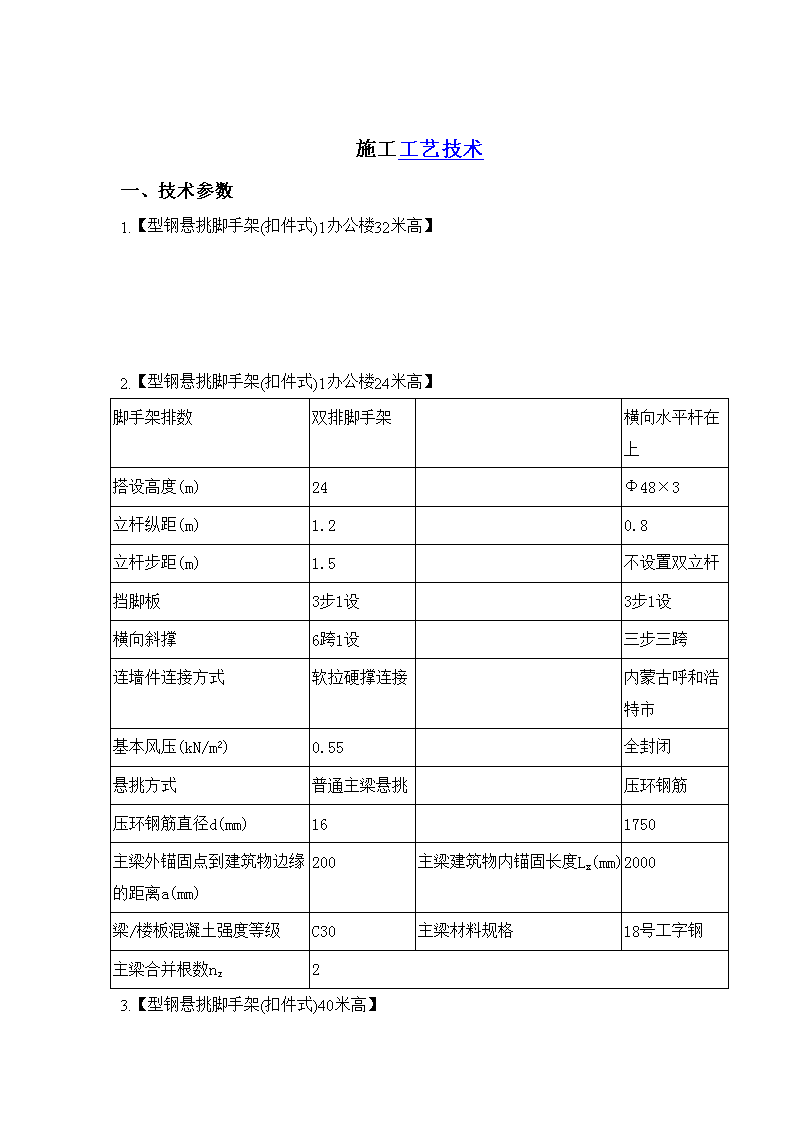

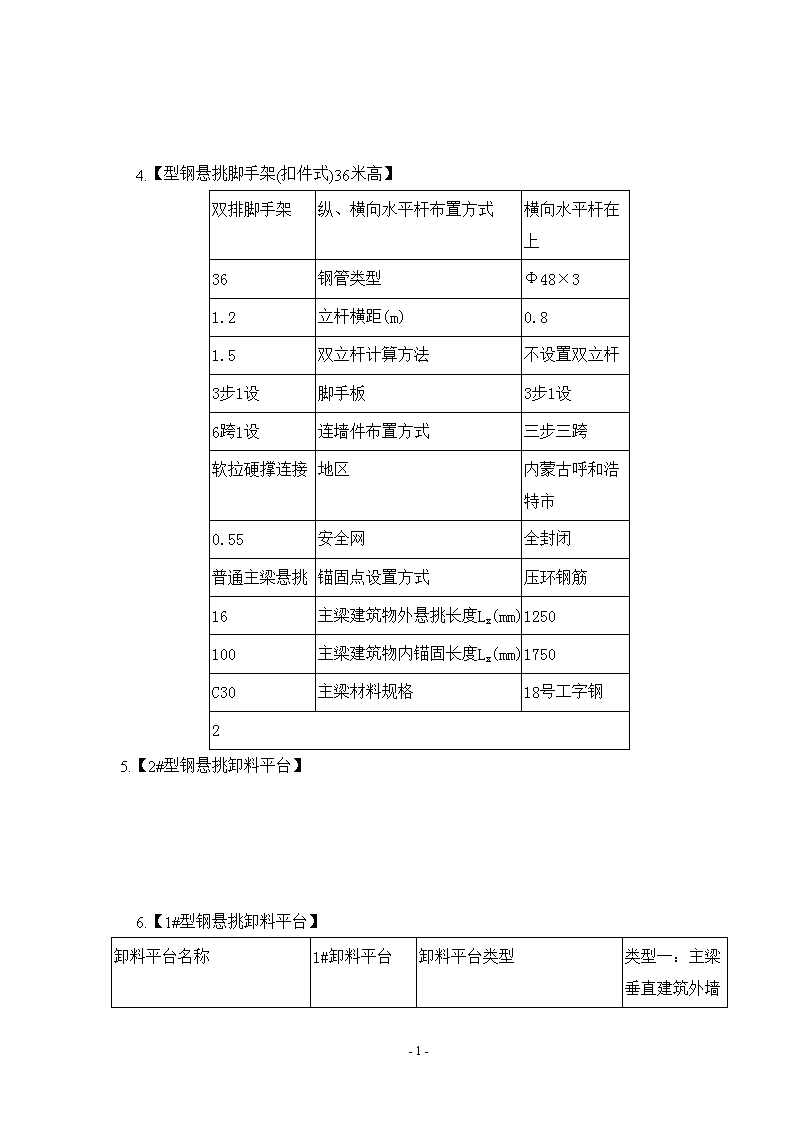

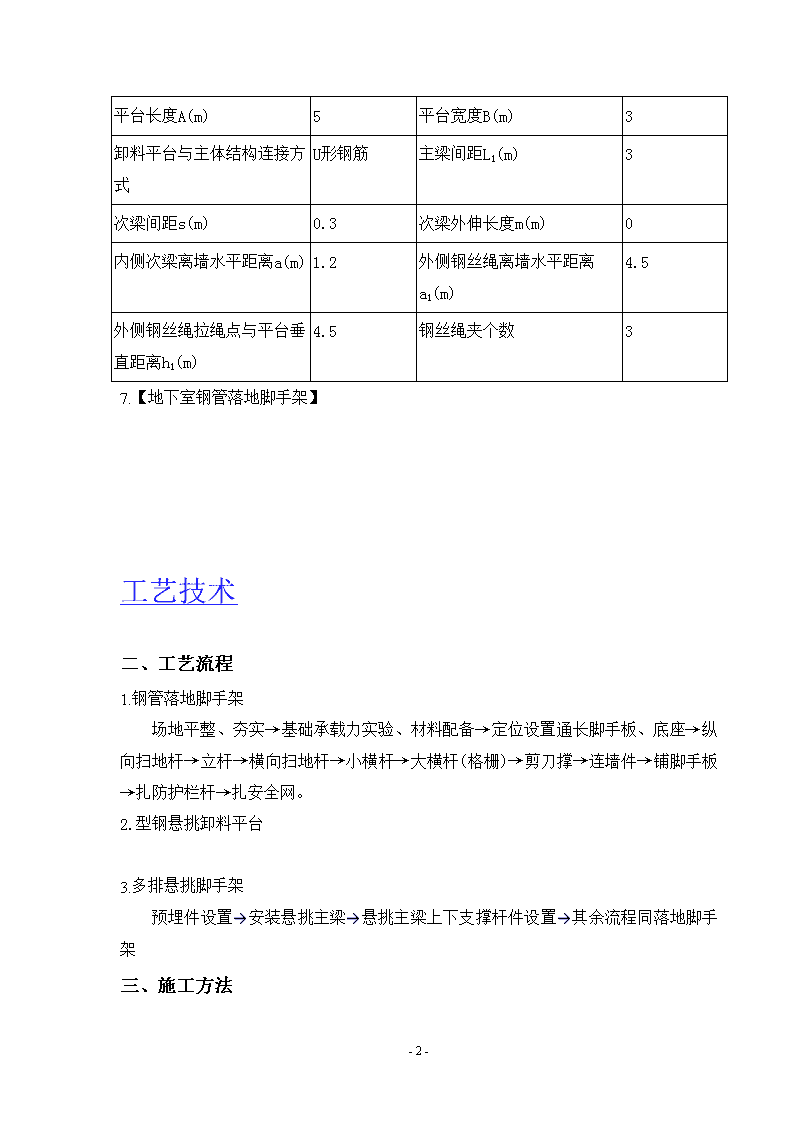

'施工工艺技术一、技术参数1.【型钢悬挑脚手架(扣件式)1办公楼32米高】2.【型钢悬挑脚手架(扣件式)1办公楼24米高】脚手架排数双排脚手架横向水平杆在上搭设高度(m)24Ф48×3立杆纵距(m)1.20.8立杆步距(m)1.5不设置双立杆挡脚板3步1设3步1设横向斜撑6跨1设三步三跨连墙件连接方式软拉硬撑连接内蒙古呼和浩特市基本风压(kN/m2)0.55全封闭悬挑方式普通主梁悬挑压环钢筋压环钢筋直径d(mm)161750主梁外锚固点到建筑物边缘的距离a(mm)200主梁建筑物内锚固长度Lx(mm)2000梁/楼板混凝土强度等级C30主梁材料规格18号工字钢主梁合并根数nz23.【型钢悬挑脚手架(扣件式)40米高】-14- 4.【型钢悬挑脚手架(扣件式)36米高】双排脚手架纵、横向水平杆布置方式横向水平杆在上36钢管类型Ф48×31.2立杆横距(m)0.81.5双立杆计算方法不设置双立杆3步1设脚手板3步1设6跨1设连墙件布置方式三步三跨软拉硬撑连接地区内蒙古呼和浩特市0.55安全网全封闭普通主梁悬挑锚固点设置方式压环钢筋16主梁建筑物外悬挑长度Lx(mm)1250100主梁建筑物内锚固长度Lx(mm)1750C30主梁材料规格18号工字钢25.【2#型钢悬挑卸料平台】6.【1#型钢悬挑卸料平台】卸料平台名称1#卸料平台卸料平台类型类型一：主梁垂直建筑外墙-14- 平台长度A(m)5平台宽度B(m)3卸料平台与主体结构连接方式U形钢筋主梁间距L1(m)3次梁间距s(m)0.3次梁外伸长度m(m)0内侧次梁离墙水平距离a(m)1.2外侧钢丝绳离墙水平距离a1(m)4.5外侧钢丝绳拉绳点与平台垂直距离h1(m)4.5钢丝绳夹个数37.【地下室钢管落地脚手架】工艺技术二、工艺流程1.钢管落地脚手架场地平整、夯实→基础承载力实验、材料配备→定位设置通长脚手板、底座→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆(格栅)→剪刀撑→连墙件→铺脚手板→扎防护栏杆→扎安全网。2.型钢悬挑卸料平台3.多排悬挑脚手架预埋件设置→安装悬挑主梁→悬挑主梁上下支撑杆件设置→其余流程同落地脚手架三、施工方法-14- A.钢管落地脚手架定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，拐角处双向增设，待该部位脚手架与主体结构的连墙件可靠拉结后方可拆除。当脚手架操作层高出连墙件以上两步时，宜先立外排，后立内排。其余按以下构造要求搭设。1、地基基础2、立杆设置(1)立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接，立杆与大横杆采用直角扣件连接。接头位置交错布置，两个相邻立杆接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm；各接头中心距主节点的距离不大于步距的1/3，顶层顶步采用搭接连接时，搭接部位扎结不少于2道，立杆顶端亦高出女儿墙上皮1m，高出檐口上皮1.5m。(2)上部单立杆与下部双立杆交接处，采用单立杆与双立杆之中的一根对接连接。主立杆与辅立杆采用旋转扣件连接，扣件数量不应少于2个。每根立杆底部应设置垫块，并且必须设置纵、横向扫地杆。纵横向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。(3)(4)立杆及纵横向水平杆构造要求见下图。-14- 3、大横杆、小横杆、剪刀撑设置(1)纵向水平杆宜设置在立杆内侧，其长度不宜小于3跨。纵向水平杆接长宜采用对接扣件连接，也可采用搭接。其要求如下：当采用对接时，对接扣件应该交错布置，两根相邻纵向水平杆接头不宜设置在同步或同跨；不同步或不同跨两相邻接头在水平方向错开距离不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的1/3。当采用搭接时，搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。当使用冲压钢脚手板、木脚手板、竹串片脚手板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上；当使用竹笆脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上，并应等间距设置，间距不应大于400mm；(2)当使用冲压钢脚手板、木脚手板、竹串片脚手板时，双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上；单排脚手架的横向水平杆的一端，应用直角扣件固定在纵向水平杆上，另一端应插入墙内，插入长度不应小于180mm。使用竹制脚手板时，双排脚手架的横向水平杆两端。应用直角扣件固定在立杆上；单排脚手架的横向水平杆的一端，应用直角扣件固定在立杆上，另一端应插入墙内，插入长度亦不应小于180mm。(3)高度在24m以下的单、双排脚手架均必须在脚手架外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置；每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面的倾角宜在45°~60°之间。高度在24m以上的双排脚手架应在外侧立面整个长度和高度上连续设置剪刀撑。剪刀撑斜杆的接长宜采用搭接，搭接长度不小于1m，应采用不少于2个旋转扣件固定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于150mm。4、脚手板、脚手片的铺设要求(1)(2)-14- 冲压钢脚手板、木脚手板、竹串片脚手板等，应设置在三根横向水平杆上。当脚手板长度小于2m时，可采用两根横向水平杆支承，但应将脚手板两端与其可靠固定，严防倾翻。此三种脚手板的铺设可采用对接平铺，亦可采用搭接铺设。脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长应取130~150mm，两块脚手板外伸长度的和不应大于300mm(如图a)；脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度应大于200mm，其伸出横向水平杆的长度不应小于100mm(如图b)。(3)(4)作业层端部脚手板探头长度应取150mm，其板长两端均应与支承杆可靠地固定。脚手板探头应用直径3.2mm镀锌钢丝固定在支承杆件上；(a)脚手板对接；(b)脚手板搭接　　(5)在拐角、斜道平台口处的脚手板，应与横向水平杆可靠连接，防止滑动；(6)自顶层作业层的脚手板下计，宜每隔12m满铺一层脚手板。5、防护栏杆(1)脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭，且将安全网固定在脚手架外立杆里侧。(2)(3)脚手架外侧必须设1.2m高的防护栏杆和30cm高踢脚杆，顶排防护栏杆不少于2道，高度分别为0.9m和1.3m。(4)(5)脚手架上门洞、出入口构造示意图-14- 6、连墙件(1)连墙件数量的设置除应满足本规范计算要求外，尚应符合表6.4.1的规定。表6.4.1　　连墙件布置最大间距注：h——步距；la——纵距。(2)连墙件的布置应符合下列规定：①　②应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其它可靠措施固定；③-14- ④一字型、开口型脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并不应大于4m（2步）。(3)对高度在24m以下的单、双排脚手架，宜采用刚性连墙件与建筑物可靠连接，亦可采用拉筋和顶撑配合使用的附墙连接方式。严禁使用仅有拉筋的柔性连墙件。对高度24m以上的双排脚手架，必须采用刚性连墙件与建筑物可靠连接。(4)连墙件的构造应符合下列规定：①②连墙件必须采用可承受拉力和压力的构造。采用拉筋必须配用顶撑，顶撑应可靠地顶在混凝土圈梁、柱等结构部位。拉筋应采用两根以上直径4mm的钢丝拧成一股，使用的不应少于2股；亦可采用直径不小于6mm的钢筋。(5)当脚手架下部暂不能设连墙件时可搭设抛撑。抛撑应采用通长杆件与脚手架可靠连接，与地面的倾角应在45°~60°之间；连接点中心至主节点的距离不应大于300mm。抛撑应在连墙件搭设后方可拆除。架高超过40m且有风涡流作用时，应采取抗上升翻流作用的连墙措施。(6)连墙件构造示意图-14- 工艺技术7、架体内封闭(1)(2)脚手架施工层里立杆与建筑物之间应采用脚手片或木板进行封闭。(3)1、悬挑式卸料平台应按现行的相应规范进行设计，其结构构造应能防止左右晃动。2、悬挑式卸料平台的搁支点与上部拉结点，必须位于建筑物上，不得设置在脚手架等施工设备上。-14- 3、4、应设置四个经过验算的吊环，吊运平台时使用卡环，不得使吊钩直接钩挂吊环，吊环应用甲类3号沸腾钢制作。5、悬挑式卸料平台安装时，钢丝绳应采用专用的挂钩挂牢，采取其他方式时卡头的卡子不得少于三个，建筑物锐角利口围系钢丝绳处应加衬软垫物，悬挑式卸料平台外口应略高于内口。6、7、悬挑式卸料平台左右两侧必须装固定的防护栏杆。8、悬挑式卸料平台吊装，需待横梁支撑点电焊固定，接好钢丝绳，调整完毕，经过检查验收，方可松卸起重吊钩，上下操作。9、10、卸料平台上应显著地标明容许荷载值。操作平台上人员和物料的总重量严禁超过设计的容许荷载，应配备专人加以监督。C.多排悬挑脚手架定距定位，悬挑梁间距应按悬挑架架体立杆纵距倍数设置。1、水平悬挑梁水平悬挑梁必须保证有足够的锚固强度和截面抗屈曲能力，水平悬挑梁的纵向间距与上部脚手架立杆的纵向间距相同，立杆直接支承在悬挑梁上。上部脚手架立杆与挑梁支承结构应有可靠的定位连接措施，以确保上部架体的稳定。通常采用在挑梁或纵向钢粱上焊接150-200mm、外径φ40mm的钢管，立杆套在其外，并同时在立杆下部设置扫地杆。见下图-14- 2、3、钢筋拉环、U型螺栓与型钢间隙用木楔楔紧。-14- 4、钢筋拉环、U型螺栓预埋位置宜为悬挑工字钢尾端向里30㎝处。钢筋预埋至砼板、砼梁底部，每侧平直段不小于0.6米，U型螺栓预埋至砼板、砼梁底部，2根1.5米长直径18二级钢筋放置U型筋上部。5、7、锚固位置设置在楼板上时，楼板的厚度不得小于120mm。楼板上应预先配置用于承受悬挑梁锚固端作用引起负弯矩的受力钢筋，否则应采取支顶卸载措施。8、悬挑钢梁支承点应设置在结构梁上，不得设置在外伸阳台上或悬挑板上，否则应采取加固措施。9、悬挑梁间距应按悬挑架架体立杆纵距倍数设置。10、在建筑结构角部，钢梁宜扇形布置；如果结构角部钢筋较多不能留洞，可采用设置预埋件焊接型钢三角架等措施。-14- 11、悬挑架设置连墙件与外立面设置剪刀撑，是保证悬挑架整体稳定的条件。12、型钢悬挑梁布置时遇梯间地段时，可采取阳台处的悬挑梁的上拉钢丝绳方法，或采用内置横压梁方法，横压梁搁置在梯间的两侧框架梁上，采用预埋件固定。因压梁布置在楼梯间处，因此需做好安全警示，铺设好人员上下踏步，以保证人员上下的安全。四、检查验收A.钢管落地/型钢悬挑脚手架1、脚手架搭设完毕或分段搭设完毕，应按规定对脚手架工程的质量进行检查，经检查合格后方可交付使用。-14- 2、3、验收时应具备下列文件(1)根据编制依据相关文件法规要求所形成的施工组织设计文件。(2)(3)脚手架工程的施工记录及质量检查记录。(4)(5)脚手架工程的施工验收报告。4、脚手架工程的验收，除查验有关文件外，还应进行现场检查，检查应着重以下各项，并记入施工验收报告。(1)(2)安全网的张挂及扶手的设置是否齐全。(3)地基是否积水，底座是否松动，立杆是否悬空。(4)杆件的设置和连接，连墙件、支撑、门洞桁架等的构造是否符合要求。(5)垂直度、水平度及立杆的沉降是否合格。(6)B.型钢悬挑卸料平台1、脚手架必须由持有效上岗证的专业技术人员搭设。2、3、外脚手架分段验收严格按照《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011第八节及《建筑施工安全检查标准》JGJ59-99中“外脚手架检查评分表”-14- 中所列项目和施工方案要求的内容进行检查。填写验收记录单，并由搭设人员、安全员、施工员、项目经理签字后，方能交付使用。4、架体内必须做到每层封闭（即进行隔离），且不能大于4步。>>>详细资料请见 >>>更多资料请见-14-'
