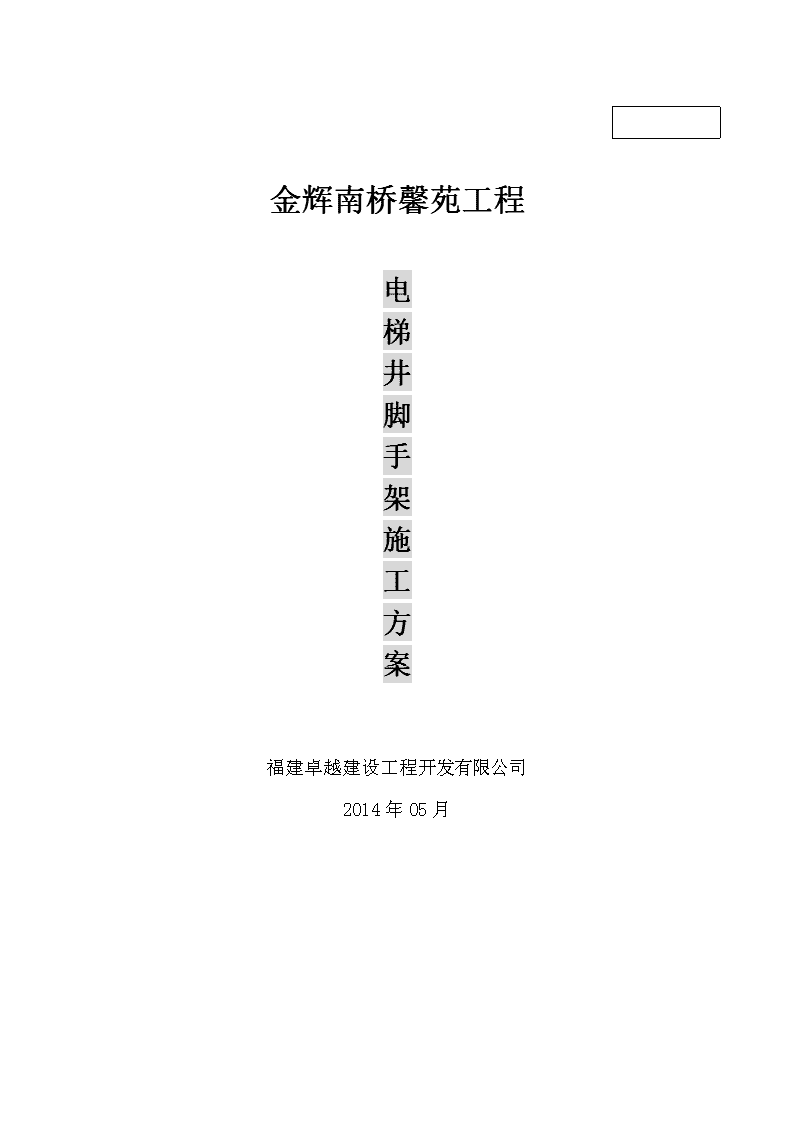

'上海市配套商品房南汇区周浦镇基地9#地块二标段电梯井脚手架施工专项方案金辉南桥馨苑工程电梯井脚手架施工方案福建卓越建设工程开发有限公司2014年05月16
上海市配套商品房南汇区周浦镇基地9#地块二标段电梯井脚手架施工专项方案目录一、工程概况:21.工程简介:22.工程概况:23.结构概况:24.电梯井概况4二、脚手架方案选择4三、脚手架材料选择5四、主要技术措施61.落地脚手架62.悬挑脚手架7五、脚手架施工安全措施:8六、文明施工措施:10七、电梯井脚手架计算书11第一部分:电梯井一落地脚手架计算(2000*2200,高度18m)11第二部分:电梯井一挑空型钢梁脚手架计算(2000*2200,高度18m)14附图16

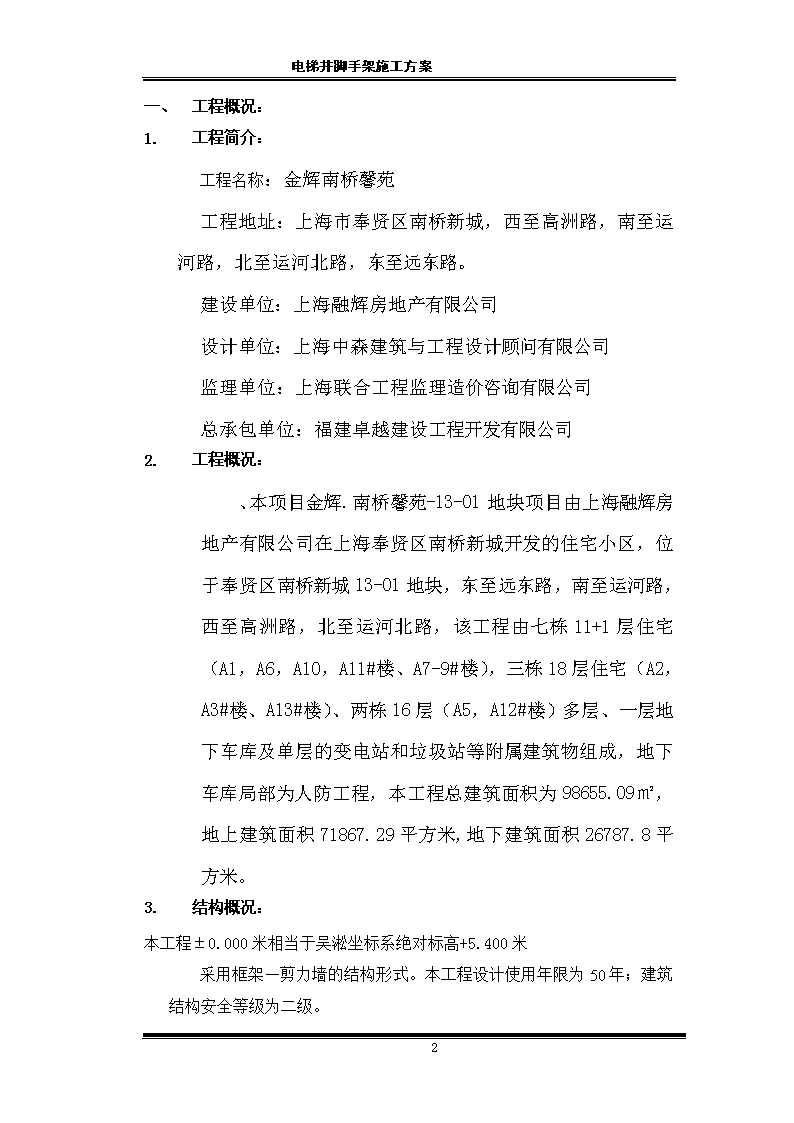

电梯井脚手架施工方案一、工程概况:1.工程简介:工程名称:金辉南桥馨苑工程地址:上海市奉贤区南桥新城,西至高洲路,南至运河路,北至运河北路,东至远东路。建设单位:上海融辉房地产有限公司设计单位:上海中森建筑与工程设计顾问有限公司监理单位:上海联合工程监理造价咨询有限公司总承包单位:福建卓越建设工程开发有限公司2.工程概况:、本项目金辉.南桥馨苑-13-01地块项目由上海融辉房地产有限公司在上海奉贤区南桥新城开发的住宅小区,位于奉贤区南桥新城13-01地块,东至远东路,南至运河路,西至高洲路,北至运河北路,该工程由七栋11+1层住宅(A1,A6,A10,A11#楼、A7-9#楼),三栋18层住宅(A2,A3#楼、A13#楼)、两栋16层(A5,A12#楼)多层、一层地下车库及单层的变电站和垃圾站等附属建筑物组成,地下车库局部为人防工程,本工程总建筑面积为98655.09㎡,地上建筑面积71867.29平方米,地下建筑面积26787.8平方米。3.结构概况:本工程±0.000米相当于吴淞坐标系绝对标高+5.400米采用框架—剪力墙的结构形式。本工程设计使用年限为50年;建筑结构安全等级为二级。16
电梯井脚手架施工方案本工程抗震设防烈度为7度。建筑物抗震重要性类别为丙类。框架—剪力墙结构中,框架抗震等级为三级,剪力墙抗震等级为三级。本工程的耐火等级为2级。A1,A6,A10,A11#楼、A7-9#楼层数标高(米)层高板厚(mm)-1F-3.8503.85米400~500电梯井底板面标高-5.500米、6.650米1~12F-0.0503.0米110~130电梯井顶板面结构标高+34.500米A5,A12#楼层数标高(米)层高板厚(mm)-1F-3.85米、5.2米3.85米、5.2米500电梯井底板标高-5.500米、-6.900米1~16F-0.053.0米110~130电梯井顶板结构面标高+49.50米A2,A3#楼、A13#楼层数标高(米)层高板厚(mm)-1F-5.2505.2米500电梯井底板标高-6.900米1~18F-0.053.0米110~130电梯井顶板结构面标高+55.50米16
电梯井脚手架施工方案剪力墙厚度为250mm及200mm。1.电梯井概况本工程共计24部电梯。电梯井截面尺寸按结构图纸中,楼板预留洞口尺寸计,电梯井高度结合建筑图纸、从电梯井底板面标高计算至电梯井顶板底面标高(一般为电梯机房楼板底面标高)。各电梯井洞口截面尺寸及高度数据汇总如下表:电梯井洞口截面尺寸(mm×mm)电梯井高度(净高)A1,A6,A10,A11#楼、A7-9#楼1900×205034.37米A2,A3#楼、A13#楼2000×220055.37米A5,A12#楼2000×220049.37米一、脚手架方案选择本工程考虑到施工工期、质量和安全要求,故在选择方案时,应充分考虑以下几点:1、架体的结构设计,力求做到结构要安全可靠,造价经济合理。2、在规定的条件下和规定的使用期限内,能够充分满足预期的安全性和耐久性。3、选用材料时,力求做到常见通用、可周转利用,便于保养维修。4、结构选型时,力求做到受力明确,构造措施到位,升降搭拆方便,便于检查验收;5、综合以上几点,脚手架的搭设,还必须符合《建筑施工安全检查标准》要求,要符合市文明标化工地的有关标准。16
电梯井脚手架施工方案6、本方案的电梯井脚手架主要用于电梯井部位的临边安全防护,不作为结构脚手架使用。结合以上脚手架设计原则,同时结合本工程的实际情况,综合考虑了以往的施工经验,决定采用以下二种脚手架方案:1)、落地脚手架电梯井采用落地脚手架搭设,电梯搭设高度为18m。每步高度为1.80米,每三层设18mm模板隔离,扫地杆离地200设置。立杆下采用14#槽钢垫放。落地脚手架坐落在电梯井坑底上的。2)、悬挑脚手架各栋楼电梯井5层、10层、15层楼面开始搭设悬挑脚手架,搭设高度18m和17m。每个井道布置两根18#工字钢,每步高度为1.80米,立杆离开墙面为350mm,每步搁栅上满铺竹笆,每三层设18mm模板隔离铺至墙板边,扫地杆离地200设置。一、脚手架材料选择l、钢管落地脚手架,选用外径48mm,壁厚3.00mm,钢材强度等级Q235-A,其化学成份与机械性能符合国家标准《碳素结构钢》(GB/T700)中Q235A钢的要求。钢管表面应平直光滑,不应有裂纹、分层、压痕、划道和硬弯,新用的钢管要有出厂合格证。立杆、纵向水平杆(大横杆)的钢管长度一般为4~6m,横向水平杆(小横杆)一般为1.9~2.3m。钢管应涂防锈漆。对于新的钢管、扣件,进场前钢管必须提供产品质量证明书、质量检验报告等质量证明材料,进场前扣件必须提供生产许可证、检测报告和产品质量合格证.可进场。选用的钢管、扣件的厂家或租赁公司必须提供钢管、扣件备案证明文件。2、本工程钢管脚手架的搭设使用锻造扣件,应符合《钢管脚手架扣件》(GB15831-2006)的规定,因有扣件生产许可证的生产厂家提供,不得有裂纹、气孔、缩松、砂眼等锻造缺陷,扣件的规格应与钢管相匹配,贴和面应平整,活动部位灵活,夹紧钢管时开口处最小距离不小于5mm16
电梯井脚手架施工方案。钢管螺栓拧紧力矩达70N.m时不得破坏。如使用旧扣件时,扣件必须取样送有相关国家资质的试验单位,进行扣件抗滑力等试验,试验结果满足设计要求后方可在施工中使用。3、搭设架子前应进行保养,除锈并统一涂色,颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆橙色,剪力撑统一漆黄黑相间色。4、脚手板、脚手片采用符合有关要求的竹笆片或木模板。5、安全网采用密目式安全网,网目应满足2000目/100cm2,做耐贯穿试验不穿透,1.6×1.8m的单张网重量在3kg以上,颜色应满足环境效果要求,选用绿色。要求阻燃,使用的安全网必须有产品生产许可证和质量合格证,以及由上海市建筑安全监督管理部门发放的准用证。一、主要技术措施1.落地脚手架电梯井脚手架立杆根据洞口大小布置,A1,A6,A10,A11#楼、A7-9#楼电梯井道为1900*2050mm,立杆以1.2*1..35m布置;A2,A3#楼、A13#楼电梯井道为2000×2200mm,立杆间距1.3*1.5m布置;A5,A12#楼电梯井道为2000×2200mm,立杆以1.3*1.5m布置;每步高度为1.80米,每步脚手隔栅上满铺脚手笆,每三层设18mm模板隔离,扫地杆离地200设置。立杆下采用14#槽钢垫放。落地脚手架搭设最大高度为18m,落地脚手架坐落在电梯井坑底上。(具体搭设形式详见附图)1.1材料:采用φ48×3.0钢管为主要材料;扣件采用直角、万向、对接扣件;下铺竹笆作为铺垫;下侧靠外设180挡脚板;1.2立杆立杆下采用14#槽钢垫放。落地脚手架搭设高度为18m,电梯井脚手架立杆离建筑物为350mm。1.3横向、纵向水平杆16
电梯井脚手架施工方案每步高度为1.80米,每步脚手隔栅上满铺脚手笆,每三层设18mm模板隔离。纵向水平杆搭设在立杆内侧,用直角扣件与角部立杆固定,且四周交圈。节点处必须设横向水平杆,用直角扣件且严禁拆除。电梯井脚手架水平杆必须顶紧结构梁或者墙面。1.1其他每步脚手隔栅上满铺脚手笆,每三层设18mm模板隔离,隔离至墙面,四角用18#铅丝扎紧。严禁在脚手上堆物以及在脚手上附加附属结构。严禁在脚手上拉缆风和支撑模板排架。1.2脚手架的拆除拆除前必须具备拆脚手前的核验手续。拆除脚手必须设置警戒区和相应的警戒人员。拆除前将脚手上的杂物清除干净。脚手架的拆除:安全网→踩脚竹笆→大横杆→小横杆→立杆→垫板。1.悬挑脚手架各栋楼电梯井5层、11层、17层楼面开始搭设悬挑脚手架,搭设高度18m和17m。A1,A6,A10,A11#楼、A7-9#楼电梯井道为1900*2050mm,立杆以1.2*1..35m布置;A2,A3#楼、A13#楼电梯井道为2000×2200mm,立杆间距1.3*1.5m布置;A5,A12#楼电梯井道为2000×2200mm,立杆以1.3*1.5m布置;每只井道布置两根18#工字钢,每步高度为1.80米,立杆离开墙面为350mm,每步脚手隔栅上满铺脚手笆,每三层设18mm模板隔离,隔离铺至墙板边,扫地杆离地200设置。2.1.材料采用18#工字钢挑脚手。钢梁搁置在结构楼板上,穿过剪力墙。用φ48×3.0钢管。扣件采用直角、万向、对接扣件。下铺竹笆作为铺垫。16
电梯井脚手架施工方案2.1.立杆电梯井悬挑脚手架立杆同落地脚手架。5F搭设高度为18m,11F、17F搭设高度为18m。电梯井脚手架立杆离建筑物为350mm。底座上方200必须设横向和纵向的扫地杆。2.2.横向、纵向水平杆每步高度为1.80米,每步脚手隔栅上满铺脚手笆,每三层设18mm模板隔离。纵向水平杆搭设在立杆内侧,用直角扣件与角部立杆固定,且四周交圈。节点处必须设横向水平杆,用直角扣件且严禁拆除。电梯井脚手架水平杆必须顶紧结构梁或者墙面。2.3.其他每步脚手隔栅上满铺脚手笆,每三层设18mm模板隔离,隔离铺至墙面。严禁在脚手上堆物以及在脚手上附加附属结构。严禁在脚手上拉缆风和支撑模板排架。2.4.挑脚手的拆除拆除前必须具备拆脚手前的核验手续。拆除脚手必须设置警戒区和相应的警戒人员。拆除前将脚手上的杂物清除干净。拆除挑脚手前,先将脚手管全部拆除干净,在钢梁上搁置脚手板,做为临时施工操作面。挑钢梁的拆除采用人工在楼层内拖拽的方式,将钢梁拖进楼层内。脚手架的拆除:安全网→踩脚竹笆→大横杆→小横杆→立杆→型钢梁。一、脚手架施工安全措施:落地脚手架基础:脚手架底脚必须牢固。1.选材:搭设前严格筛选所用材料。钢管、扣件、角铁、螺栓、竹笆等质量均应符合规范要求。不得采用严重锈蚀、薄壁、弯曲、有裂缝的杆件;不得采用严重锈蚀、变形、脆裂、滑丝的扣件;不得采用枯脆、单径、破损、散边的竹片作底笆。搭设:16
电梯井脚手架施工方案严格按搭设顺序搭设脚手架:立柱→横楞→牵钢→搁栅→脚手笆→栏杆底步立柱采用不同长度的钢管参差布置,使相邻两立杆上部接头错开。脚手架每三层设18mm模板隔离,隔离铺至墙面。挑脚手的外挑型钢制作质量应符合设计要求,预埋扣环按规定设置,型钢与扣环间用木榫楔紧。1.使用:脚手架搭设完工后,应组织专业人员进行检查,验收合格后方可投入使用,并在使用过程中应有专人管理,负责检查、保修工作。严格控制施工荷载:电梯井脚手架及天井脚手架只能作为人员操作使用,不允许在该脚手架上堆积材料等,即作为装饰用脚手架,不作为结构用脚手架。严禁在脚手架上堆放模板、木料及施工多余物料。脚手架必须由专人定期检查及清理脚手架上的垃圾。严禁在脚手架上拉缆风和设置起重把杆或搭(挂)平台。使用过程中,任何人不得擅自搭(拆)脚手,不得擅自拆除拉结点。2.拆除:拆架前,全面检查拟拆脚手架,根据检查结果,拟订出作业计划,报请批准,进行技术交底后才准工作。作业计划一般包括:拆架的步骤和方法、安全措施、材料堆放地点、劳动组织安排等。拆架时应划分作业区,周围设绳绑围栏或竖立警戒标志,地面应设专人指挥,禁止非作业人员进入。拆架的高处作业人员应戴安全帽、系安全带、扎裹腿、穿软底防滑鞋。拆架程序应遵守由上而下,先搭后拆的原则,即先拆拉杆、脚手板、剪刀撑、斜撑,而后拆小横杆、大横杆、立杆等,并按一步一清原则依次进行。严禁上下同时进行拆架作业。拆立杆时,要先抱住立杆再拆开最后两个扣,拆除大横杆、斜撑、剪刀撑时,应先拆中间扣件,然后托住中间,再解端头扣。拆除时要统一指挥,上下呼应,动作协调,当解开与另一人有关的结扣时,应先通知对方,以防坠落。16
电梯井脚手架施工方案拆架时严禁碰撞脚手架附近电源线,以防触电事故。在拆架时,不得中途换人,如必须换人时,应将拆除情况交代清楚后方可离开。拆下的材料要徐徐下运,严禁抛掷。运至地面的材料应按指定地点随拆随运,分类堆放,当天拆当天清,拆下的扣件和铁丝要集中回收处理。高层建筑脚手架拆除,应配备各良好的通讯装置。输送至地面的杆件,应及时按类堆放,整理保养。当天离岗时,应及时加固尚未拆除部分,防止存留隐患造成复岗后的人为事故。如遇强风、雨、雪等特殊气候,不应进行脚手架的拆除,严禁夜间拆除。翻掀垫铺竹笆应注意站立位置,并应自外向里翻起竖立,防止外翻将竹笆内未清除的残留物从高处坠落伤人。1.其它注意事项:搭(拆)脚手架必须由经安全技术教育的架子工承担,架子工持证上岗,并定期进行体格检查,凡患有高血压、心脏病等不适应高空作业者,不得上脚手架操作。施工现场带电线路如无可靠的安全措施一律不准通过脚手架。沿脚手架布置的电缆放置在线槽中。吊运脚手笆、脚手管须用专用的保险吊钩。钢管堆放平稳严禁单点起吊。搭(拆)过程中不得中途停止未完工序。恶劣气候(如六级风以上)条件下,不得进行搭(拆)工作。固定出入口(通道)应搭设双层防护棚架。一、文明施工措施:脚手架搭设完毕,必须做好“落手清”工作。加强工地的治安综合管理,做到目标管理、制度落实、责任到人,施工现场治安防范措施有力,重点要害部位防范设施有效到位。16
电梯井脚手架施工方案一、电梯井脚手架计算书第一部分:电梯井一落地脚手架计算(2000*2200,高度18m)钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2013)。计算参数:双排脚手架,搭设高度18.0米,采用单管立杆。立杆的纵距1.50米,立杆的横距1.30米,内排架距离结构0.35米,立杆的步距1.80米。钢管类型为48×3.0,连墙件采用2步2跨,竖向间距3.60米,水平间距3.60米。施工活荷载为3.0kN/m2,同时考虑2层施工。脚手板采用竹笆片,荷载为0.10kN/m2,按照铺设14层计算。栏杆采用竹笆片,荷载为0.17kN/m,安全网荷载取0.0100kN/m2。脚手板下大横杆在小横杆上面,且主结点间增加两根大横杆。基本风压0.40kN/m2,高度变化系数1.4200,体型系数1.1340。地基承载力标准值170kN/m2,基础底面扩展面积0.250m2,地基承载力调整系数1.00。一、横杆的计算:大横杆、小横杆均按照单跨简支梁进行强度和挠度计算,搭设构造为小横杆在大横的上面。小横杆强度及挠度计算:按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。1.均布荷载值计算小横杆的自重标准值P1=0.038kN/m脚手板的荷载标准值P2=0.100kN/m2×0.3m=0.030kN/m活荷载标准值Q=3.000kN/m2×0.3m=0.9kN/m静荷载的计算值q1=1.2×(0.038+0.030)=0.082kN/m活荷载的计算值q2=1.4×0.9=1.26kN/m2.抗弯强度计算最大弯矩考虑为单跨简支梁均布荷载作用下的弯矩跨中最大弯矩计算公式如下:16
电梯井脚手架施工方案=0.377×106/4491.0=83.9N/mm2小横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为单跨简支梁均布荷载作用下的挠度计算公式如下:小横杆的最大挠度小于1500.0/150与10mm,满足要求!大横杆强度及挠度计算:按照大横杆上面由小横杆传递的均布荷载(视上部小横杆传力时为均布荷载传递;均布荷载值取单根小横杆承受的最大集中荷载值)计算大横杆的最大弯矩和变形。1.均布荷载值计算大横杆的自重标准值P1=0.038kN/m上部小横杆传递荷载计算值P2=1.342×1.5/2=1.007kN/m2.抗弯强度计算最大弯矩考虑为单跨简支梁均布荷载作用下的弯矩跨中最大弯矩计算公式如下:=0.426×106/4491.0=94.9N/mm2大横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为单跨简支梁均布荷载作用下的挠度计算公式如下:大横杆的最大挠度小于1800.0/150与10mm,满足要求!二、扣件抗滑力的计算:纵向或横向水平杆与立杆连接时,扣件的抗滑承载力按照下式计算(规范5.2.5):R≤Rc其中Rc——扣件抗滑承载力设计值,取8.0kN;R——纵向或横向水平杆传给立杆的竖向作用力设计值;1.荷载值计算横杆的自重标准值P1=0.038×1.500=0.058kN脚手板的荷载标准值P2=0.100×1.500×1.800/2=0.135kN16
电梯井脚手架施工方案活荷载标准值Q=3.000×1.500×1.800/2=4.050kN荷载的计算值R=1.2×0.058+1.2×0.135+1.4×4.050=5.901kN单扣件抗滑承载力的设计计算满足要求!当直角扣件的拧紧力矩达40--65N.m时,试验表明:单扣件在12kN的荷载下会滑动,其抗滑承载力可取8.0kN;双扣件在20kN的荷载下会滑动,其抗滑承载力可取12.0kN。三、脚手架荷载标准值:静荷载标准值包括以下内容:(1)每米立杆承受的结构自重标准值(kN/m);本例为0.1146NG1=0.115×28.000=2.980kN(2)脚手板的自重标准值(kN/m2);本例采用竹笆片脚手板,标准值为0.10NG2=0.100×14×1.800×(1.500+0.350)/2=2.331kN(3)栏杆与挡脚手板自重标准值(kN/m);本例采用栏杆、竹笆片脚手板挡板,标准值为0.17NG3=0.170×1.800×14/2=2.142kN(4)吊挂的安全设施荷载,包括安全网(kN/m2);0.010NG4=0.010×1.800×26.000=0.468kN经计算得到,静荷载标准值NG=NG1+NG2+NG3+NG4=7.921kN。活荷载为施工荷载标准值产生的轴向力总和,内、外立杆按一纵距内施工荷载总和的1/2取值。经计算得到,活荷载标准值NQ=3.000×2×1.800×1.500/2=8.100kN不考虑风荷载时,立杆的轴向压力设计值计算公式N=1.2NG+1.4NQ经过计算得到,底部立杆的最大轴向压力N=1.2×7.921+1.4×8.100=20.845kN单双立杆交接位置的最大轴向压力N=1.2×5.312+1.4×8.1=17.710kN四、立杆的稳定性计算:单双立杆交接位置和双立杆底部均需要立杆稳定性计算。双立杆底部的钢管截面面积和模量按照两倍的单钢管截面考虑。1.不考虑风荷载时,立杆的稳定性计算其中N——立杆的轴心压力设计值,底部N=20.845kN,单双立杆交接位置N=17.710kN; i——计算立杆的截面回转半径,i=1.60cm; k——计算长度附加系数,取1.155; u——计算长度系数,由脚手架的高度确定,u=1.600; l0——计算长度(m),由公式l0=kuh确定,l0=1.155×1.600×1.800=3.326m; A——立杆净截面面积,A=5.935cm2; W——立杆净截面模量(抵抗矩),W=6.287cm3;——由长细比,为3326/16=209;16
电梯井脚手架施工方案——轴心受压立杆的稳定系数,由长细比l0/i的结果查表得到0.168; ——钢管立杆受压强度计算值(N/mm2);经计算得到=20845/(0.17×594)=203.43N/mm2; [f]——钢管立杆抗压强度设计值,[f]=205.00N/mm2;不考虑风荷载时,双立杆的稳定性计算<[f],满足要求!六、立杆的地基承载力计算:立杆基础底面的平均压力应满足下式的要求p≤fg其中p——立杆基础底面的平均压力(kN/m2),p=N/A;p=87.30N——上部结构传至基础顶面的轴向力设计值(kN);N=21.83A——基础底面面积(m2);A=0.25fg——地基承载力设计值(kN/m2);fg=170.00地基承载力设计值应按下式计算fg=kc×fgk其中kc——脚手架地基承载力调整系数;kc=1.00fgk——地基承载力标准值;fgk=170.00地基承载力的计算满足要求!第二部分:电梯井一挑空型钢梁脚手架计算(2000*2200,高度18m)钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2013)。一、计算参数:双排脚手架,搭设高度18.0米,立杆采用单立管。立杆的纵距1.30米,立杆的横距1.50米,内排架距离结构0.35米,立杆的步距1.80米。钢管类型为48×3.0,连墙件采用2步2跨,竖向间距3.60米,水平间距3.60米。施工活荷载为3.0kN/m2,同时考虑2层施工。脚手板采用竹笆片,荷载为0.10kN/m2,按照铺设9层计算。栏杆采用竹笆片,荷载为0.17kN/m,安全网荷载取0.0100kN/m2。脚手板下大横杆在小横杆上面,且主结点间增加两根大横杆。水平钢梁采用简支梁结构。基本风压0.40kN/m2,高度变化系数1.2500,体型系数1.1340。地基承载力标准值170kN/m2,基础底面扩展面积0.250m2,地基承载力调整系数1.00。二、脚手架荷载标准值作用于脚手架的荷载包括静荷载、活荷载和风荷载。静荷载标准值包括以下内容:(1)每米立杆承受的结构自重标准值(kN/m);本例为0.1146NG1=0.115×18.000=2.063kN(2)脚手板的自重标准值(kN/m2);本例采用竹笆片脚手板,标准值为0.10NG2=0.100×9×1.800×(1.500+0.350)/2=1.498kN(3)栏杆与挡脚手板自重标准值(kN/m);本例采用栏杆、竹笆片脚手板挡板,标准值为0.1716
电梯井脚手架施工方案NG3=0.170×1.800×9/2=1.377kN(4)吊挂的安全设施荷载,包括安全网(kN/m2);0.010NG4=0.010×1.800×18.000=0.324kN经计算得到,静荷载标准值NG=NG1+NG2+NG3+NG4=5.262kN。活荷载为施工荷载标准值产生的轴向力总和,内、外立杆按一纵距内施工荷载总和的1/2取值。经计算得到,活荷载标准值NQ=3.000×2×1.800×1.500/2=8.100kN不考虑风荷载时,立杆的轴向压力设计值计算公式N=1.2NG+1.4NQ经过计算得到,底部立杆的最大轴向压力N=1.2×5.262+1.4×8.100=17.655kN三、挑空梁的受力计算悬挑脚手架按照的简支梁计算简支梁计算简图支座反力计算公式最大弯矩计算公式最大剪力计算公式最大挠度验算公式抗压强度验算公式抗剪强度验算公式16
电梯井脚手架施工方案本工程算例中,m=1800mm,l=2500mm,ml=350mm,m2=350mm;水平支撑梁的截面惯性矩I=1660.00cm4,截面模量(抵抗矩)W=185.00cm3。受脚手架作用集中强度计算荷载N=17.66kN代入公式,经过计算得到支座反力RA=17.66kN支座反力RB=-17.66kN最大弯矩MA=6.18kN.m抗弯计算强度f=6.18×106/=33.41N/mm2水平支撑梁的抗弯计算强度小于215.0N/mm2,满足要求!抗剪强度=17.66×103×101.5×103/(1660×104×10.7)=100.92N/mm2水平支撑梁的抗剪计算强度小于125.0N/mm2,满足要求!最大挠度=(6.18×106)×(3×2500×2500-4×350×350)/(24×2.06×105×1660×104)=1.375mm按照《钢结构设计规范》(GB50017-2014)附录A结构变形规定水平支撑梁的最大挠度小于2500/250=10,满足要求!四、挑空梁的整体稳定性计算水平钢梁采用18号工字钢,计算公式如下其中b——均匀弯曲的受弯构件整体稳定系数,查表《钢结构设计规范》(GB50017-2014)附录B得到:b=2.00由于b大于0.6,按照《钢结构设计规范》(GB50017-2014)附录B其值b"=1.07-0.282/b=0.929经过计算得到强度=6.18×106/(0.929×.00)=35.96N/mm2;水平钢梁的稳定性计算<[f],满足要求!16'
