富力中心项目—落地式外脚手架施工方案

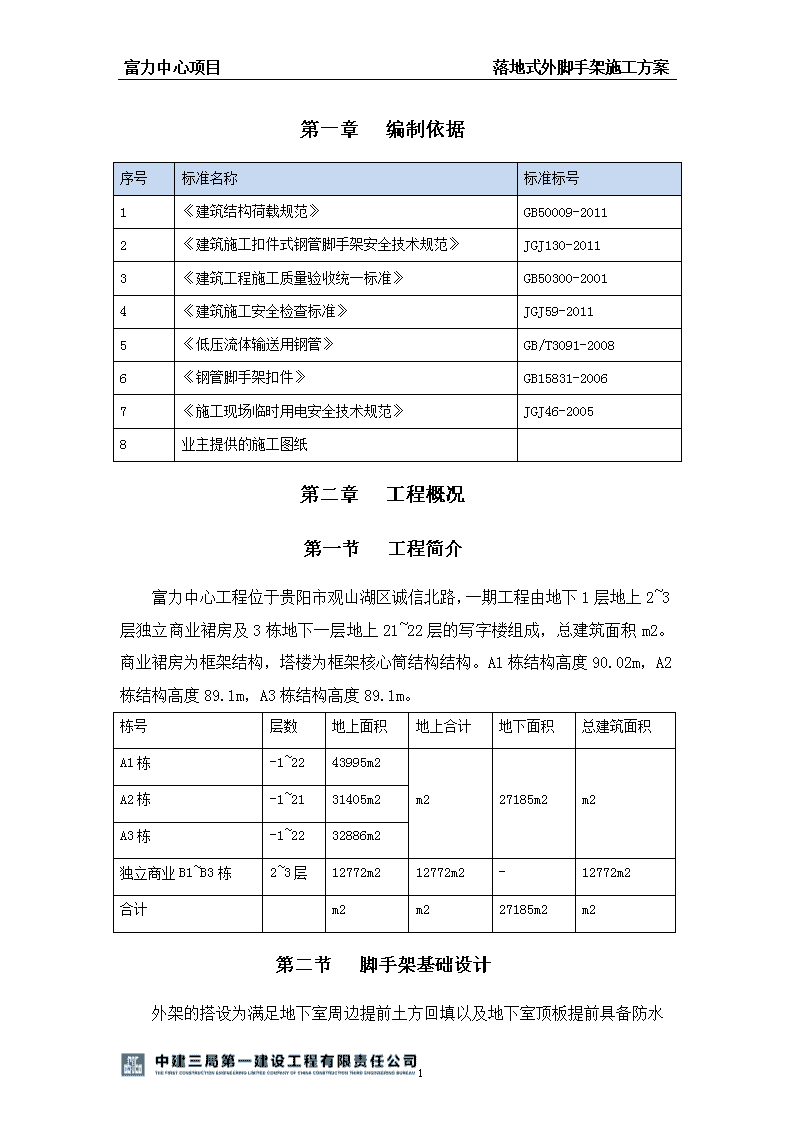

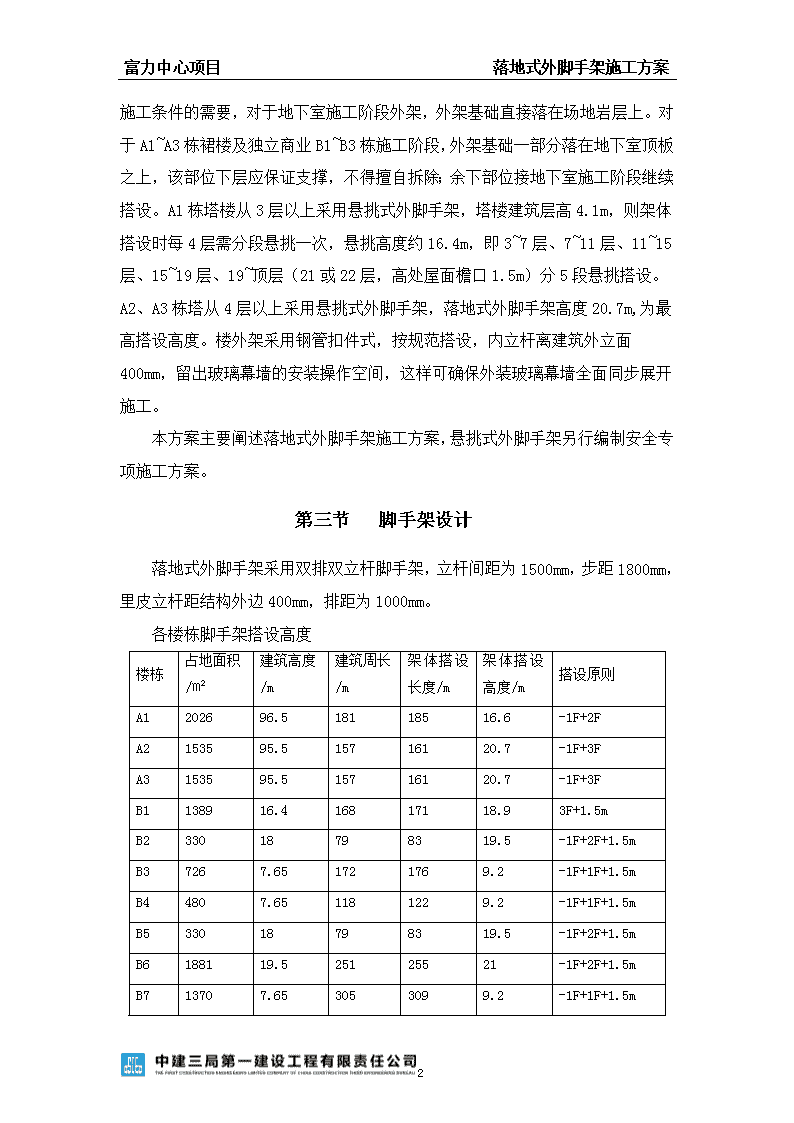

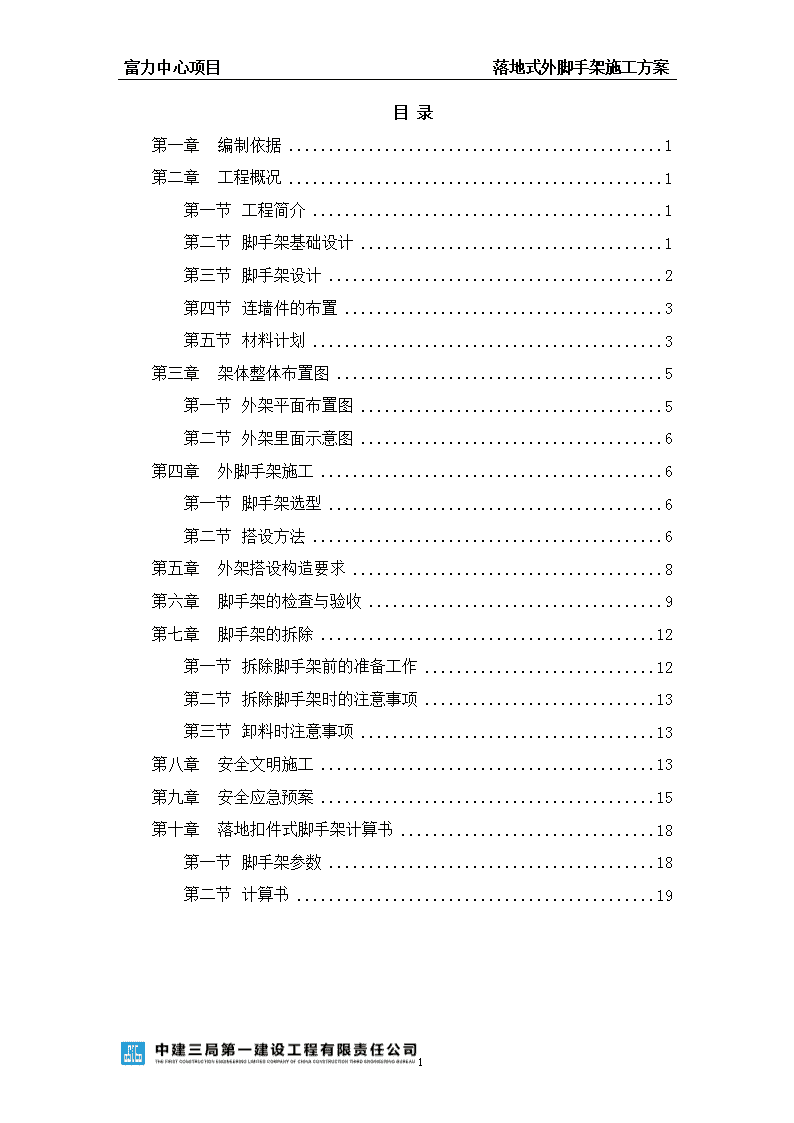

'富力中心项目落地式外脚手架施工方案目录第一章编制依据1第二章工程概况1第一节工程简介1第二节脚手架基础设计1第三节脚手架设计2第四节连墙件的布置3第五节材料计划3第三章架体整体布置图5第一节外架平面布置图5第二节外架里面示意图6第四章外脚手架施工6第一节脚手架选型6第二节搭设方法6第五章外架搭设构造要求8第六章脚手架的检查与验收9第七章脚手架的拆除12第一节拆除脚手架前的准备工作12第二节拆除脚手架时的注意事项13第三节卸料时注意事项13第八章安全文明施工13第九章安全应急预案15第十章落地扣件式脚手架计算书18第一节脚手架参数18第二节计算书1927 富力中心项目落地式外脚手架施工方案第一章编制依据序号标准名称标准标号1《建筑结构荷载规范》GB50009-20112《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20113《建筑工程施工质量验收统一标准》GB50300-20014《建筑施工安全检查标准》JGJ59-20115《低压流体输送用钢管》GB/T3091-20086《钢管脚手架扣件》GB15831-20067《施工现场临时用电安全技术规范》JGJ46-20058业主提供的施工图纸第二章工程概况第一节工程简介富力中心工程位于贵阳市观山湖区诚信北路，一期工程由地下1层地上2~3层独立商业裙房及3栋地下一层地上21~22层的写字楼组成，总建筑面积m2。商业裙房为框架结构，塔楼为框架核心筒结构结构。A1栋结构高度90.02m，A2栋结构高度89.1m，A3栋结构高度89.1m。栋号层数地上面积地上合计地下面积总建筑面积A1栋-1~2243995m2m227185m2m2A2栋-1~2131405m2A3栋-1~2232886m2独立商业B1~B3栋2~3层12772m212772m2-12772m2合计m2m227185m2m2第二节脚手架基础设计外架的搭设为满足地下室周边提前土方回填以及地下室顶板提前具备防水27 富力中心项目落地式外脚手架施工方案施工条件的需要，对于地下室施工阶段外架，外架基础直接落在场地岩层上。对于A1~A3栋裙楼及独立商业B1~B3栋施工阶段，外架基础一部分落在地下室顶板之上，该部位下层应保证支撑，不得擅自拆除；余下部位接地下室施工阶段继续搭设。A1栋塔楼从3层以上采用悬挑式外脚手架，塔楼建筑层高4.1m，则架体搭设时每4层需分段悬挑一次，悬挑高度约16.4m，即3~7层、7~11层、11~15层、15~19层、19~顶层（21或22层，高处屋面檐口1.5m）分5段悬挑搭设。A2、A3栋塔从4层以上采用悬挑式外脚手架，落地式外脚手架高度20.7m,为最高搭设高度。楼外架采用钢管扣件式，按规范搭设，内立杆离建筑外立面400mm，留出玻璃幕墙的安装操作空间，这样可确保外装玻璃幕墙全面同步展开施工。本方案主要阐述落地式外脚手架施工方案，悬挑式外脚手架另行编制安全专项施工方案。第一节脚手架设计落地式外脚手架采用双排双立杆脚手架，立杆间距为1500mm，步距1800mm，里皮立杆距结构外边400mm，排距为1000mm。各楼栋脚手架搭设高度楼栋占地面积/㎡建筑高度/m建筑周长/m架体搭设长度/m架体搭设高度/m搭设原则A1202696.518118516.6-1F+2FA2153595.515716120.7-1F+3FA3153595.515716120.7-1F+3FB1138916.416817118.93F+1.5mB233018798319.5-1F+2F+1.5mB37267.651721769.2-1F+1F+1.5mB44807.651181229.2-1F+1F+1.5mB533018798319.5-1F+2F+1.5mB6188119.525125521-1F+2F+1.5mB713707.653053099.2-1F+1F+1.5m27 富力中心项目落地式外脚手架施工方案第一节连墙件的布置a、按两步三跨布置。b、在有剪力墙区段外架连墙件采用在墙中预埋C20短钢筋与外架外立管拉结，在框架区域，采用在楼板上预埋短钢管作为连墙构件。c、由于柱距较大，为保证架体侧向稳定性，在框架柱上加设脚手管抱框与架体外立管进行拉结，其锁件采用双扣件且必须按顺水方向进行锁杆，每层连墙杆在柱根、柱中、柱顶设置三道。第二节材料计划1.材料需求计划脚手架杆部件名称数量计算公式用量(m)备注立杆2×(H+H1)×(L/la+1)10900纵向水平杆(2×(njj+nzj+nqj)+(2+n)×(H/h+1))×L5598防护栏杆+纵向水平杆横向水平杆(H/h+1)×(L/la+1)×lb1625横向斜撑(H/h+1)×(L/la+1)×1/5×(h2+lb2)0.5669.2165跨1设连墙件LH/(3la×2h)2512步3跨，单位(根)安全网LH4067.88单位(㎡)脚手板(H/h+1)×1/2×L×lb1212.92步1设，单位(㎡)挡脚板(H/h+1)×1/2×L1212.92步1设直角扣件(2×(njj+nzj+nqj)+(2+n)×(H/h+1))×(L/la+1)+2×(H/h+1)*((1+n)×L/la+1)7308单位(个)对接扣件(2×(H+H1)×(L/la+1)+(2×(njj+nzj+nqj)+(2+n)×(H/h+1))×L)/6.52544每根钢管长6.5m，单位(个)旋转扣件0.3×(2×(H+H1)×(L/la+1)+(2×(njj+nzj+nqj)+(2+n)×(H/h+1))×L)/6.5764单位(个)27 富力中心项目落地式外脚手架施工方案1.材料技术要求编号材料名称规格参数要求图样1钢管48×3.0钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。2密目式安全网6m×1.8m网目密度不低于800目/100cm2，网孔用12mm直径的圆柱体不能插入，垂直于水平面安装用于防止人员坠落及坠物伤害的网。一般由网体、开眼环扣、边绳和附加系绳组成3竹串片脚手板3m×0.3m厚度不得少于50mm,拼接螺栓的间距不得大于60mm，螺栓孔径与螺栓应紧密配合4扣件直角扣件铸铁不得有裂纹、气孔，不宜有缩松、砂眼或其它铸造缺陷。在螺栓拧紧扭力矩达65N·m时不得发生破坏。并应将影响外观质量的粘沙、浇冒口残余、披缝、毛刺、氧化皮等除去。旋转扣件铸铁不得有裂纹、气孔，不宜有缩松、砂眼或其它铸造缺陷。在螺栓拧紧扭力矩达65N·m时不得发生破坏。并应将影响外观质量的粘沙、浇冒口残余、披缝、毛刺、氧化皮等除去。27 富力中心项目落地式外脚手架施工方案对接扣件铸铁不得有裂纹、气孔，不宜有缩松、砂眼或其它铸造缺陷。在螺栓拧紧扭力矩达65N·m时不得发生破坏。并应将影响外观质量的粘沙、浇冒口残余、披缝、毛刺、氧化皮等除去。第一章架体整体布置图落地式外脚手架的搭设分两个阶段，即地下室施工阶段与裙楼（含独立商业）施工阶段，在各栋一侧合适位置搭设人员上下行走通道。根据本工程工期紧，先施工B1栋，再施工A1~A3塔楼施工，最后施工B2~B7栋，故外架搭设也按此施工先后顺序进行搭设。考虑到外架搭设过程中需设置卸料平台及施工电梯，外架搭设时必须提前将料台及施工电梯的部分预留出来，单独搭设。第一节外架平面布置图以A2栋为例，布置如下，图中蓝色线条表示落地式外脚手架布置位置。27 富力中心项目落地式外脚手架施工方案第一节外架里面示意图第一章外脚手架施工第一节脚手架选型本工程先施工B1栋售楼部及A1~A3栋塔楼，后进行商业裙楼施工，故在地下室施工阶段及裙楼施工阶段均采用双排落地式钢管脚手架，塔楼采用悬挑式脚手架。本方案是针对双排落地式钢管脚手架进行编制的专项施工方案，悬挑式脚手架另编制专项施工方案。第二节搭设方法1.脚手架的搭设顺序放线→铺设底座或垫板→立杆设置→横向水平杆→纵向水平杆→绑剪刀撑→（铺脚手板）→挡脚板及栏杆→挂安全网27 富力中心项目落地式外脚手架施工方案1.脚手架搭设技术参数立杆横距1.0m，纵距1.5m，步距1.8m，内排架距离墙体长度0.4m，小横杆置于大横杆之上。裙楼（含商业）施工阶段，部分外架基础直接落于地下室顶板之上，其他从地下室外架上继续搭设。27 富力中心项目落地式外脚手架施工方案第一章外架搭设构造要求每根立杆底部应设置底座或垫板。底座、垫板均应准确地放在定位线上；垫板宜采用长度不少于2跨、厚度不小于50mm的木垫板，也可采用槽钢。立杆接长除顶层顶步可采用搭接外，其余每层每步接头必须采用对接扣件连接。对接、搭接应符合下列规定：a、立杆上的对接扣件应交错布置；两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距1/3;b、脚手架立杆应分布均匀，每步脚手架应设置拦腰杆。c、开始搭设立杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除；d、当搭至有连墙件的构造点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙件；本工程采用钢管与预埋短钢筋作为连墙件，水平方向每3跨，垂直方向每2步设一连墙件。连墙件均为刚性连墙件。e、脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上二步。每一次搭设完后，应按JGJ130-2011表8.2.4的规定校正步距、纵距、横距及立杆的垂直度。f、在立杆下部150mm处要设置纵横向扫地杆，纵向扫地杆在上，横向扫地杆在下，均与立杆相连。g、纵向水平杆宜设置在立杆内侧，其长度不宜小于3跨；纵向水平杆应采用对接扣件连接，两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或同跨两个相邻接头在水平方向错开的距离不应小于500mm；各个接头中心至最近主节点的距离不宜大于纵距地1/3。、在封闭型脚手架的同一步中，纵向水平杆应四周交圈，用直角扣件与内外角部立杆固定。h、每道剪刀撑应跨越5～7根立杆，与地面夹角为45°～60°。剪刀撑应沿脚手架外侧立面整个长度和整个高度上连续设置，剪刀撑斜杆的接长采用搭接，搭接长度不应小于1m，应采用2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。27 富力中心项目落地式外脚手架施工方案i、横向斜撑应设置在同一节间，有底到顶呈“之”字型布置，斜撑交叉和内外大横杆相连到顶。j、在架体阴阳转角处应设置4根立杆，大横杆应连通封闭。k、脚手架外侧需满挂密目安全网。网体竖向连接时采用网眼连接方式，每个网眼用16#铁丝与钢管固定；网体横向连接时采用搭接方式，搭接长度不得小于200mm，架体转角部位设置木方作为内衬以保证架体架体转角部分安全网线条美观。L、扣件安装应符合下列规定：1）扣件规格必须与钢管外径相同；2）螺栓拧紧力矩不应小于40N•m，且不应大于65N•m；3）在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm；4）对接扣件的开口应朝上或超内；5）各杆件端头伸出扣件盖板边缘的长度不应小于100mm。m、脚手板的铺设应符合下列规定：1）脚手板应铺满、铺稳，离开墙面120～150mm；2）脚手板应设置在三根横向水平杆上。当脚手板的长度小于2m时，可采用两根横向水平杆支承，但应将脚手板两端与其可靠固定，严防倾翻。脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长度应取130～150mm，两块脚手板外伸长度的和不应大于300mm；脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度应大于200mm，其伸出横向水平杆的长度不应小于100mm。脚手板探头应用直径3.2mm的镀锌钢丝固定在支承杆件上；3）在拐角、斜道平台口处的脚手板，应与横向水平杆可靠连接，防止滑动；n、落地脚手架内立杆离结构400mm，超过规范规定，须对其进行水平防护措施。在架体小横杆距墙边缘端头搭设一根通长水平杆，并在内立杆与此水平杆之间满铺钢筋网片（或安全网），钢筋网片采用绑扎形式固定在小横杆。27 富力中心项目落地式外脚手架施工方案第一章脚手架的检查与验收1.脚手架及其地基基础应在下列阶段进行检查与验收a、基础完工后及脚手架搭设前；b、作业层上施加荷载前；c、每搭设10米后；d、达到设计高度后；e、遇有六级大风与大雨后；寒冷地区开冻后；f、停用超过一个月后。2.进行脚手架检查、验收应根据下列技术文件a、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）的8.2.3～8.2.5条的规定；b、施工组织设计及变更文件；c、技术交底文件。3.脚手架使用中，应定期检查下列项目：a、杆件的设置和连接，连墙件、支撑、门洞桁架等地构造是否符合要求；b、地基基础是否积水，底座是否松动，立杆是否悬空；c、扣件螺栓是否松动；d、高度在24m以上的脚手架，其立杆的沉降与垂直度的偏差是否符合本规范的规定；e、安全防护措施是否符合要求；f、是否超载。4.脚手架搭设的技术要求、允许偏差与检验办法项次项目技术要求（mm）容许偏差（mm）检查工具（mm）1地基基础表面坚实平整/观察、尺量排水不积水垫板不滑动底座不晃动27 富力中心项目落地式外脚手架施工方案沉降-102垂直度偏差/±100经纬仪或线坠卷尺3间距步距偏差1800±20钢卷尺立杆横距1000±20立杆纵距1500±504水平杆高差一根杆的两端/±20水平尺同跨内外布杆高差/±105横杆外伸长度偏差/-50钢卷尺6扣件安装主节点处各扣件中心点相互距离≤150≤150钢卷尺同步立杆上两相邻对接扣件的高差≥500≥500立杆上对接扣件距主节点的距离≤H/3≤600横杆上对接扣件距主节点的距离≤l/3≤500扣件螺栓拧紧力矩40～65N•m40～65N•m扭力扳手7剪刀撑与地面的倾角45°～60°45°～60°角尺8脚手板外伸长度对接130～150130～150卷尺1.脚手架的养护为了做好脚手架的保养和整修工作，对脚手架必须设置专职的保养工，负责每日常检查、保养和定期的检查与整修，日常的检查和保养必须每日进行一次，定期的维护保养一般每月进行一次，如遇强风或雷雨季节应增加检查次数，在每次强风，雷雨过后都要认真检查整修后方可使用。脚手架保养的内容主要为：a、检查脚手架的基础有无局部不均匀下沉，排水是否畅通，有无积水，脚手架底部有无堆放杂物。b、检查脚手架的整体和局部的垂直偏差，特别要注意脚手架的转角处和断27 富力中心项目落地式外脚手架施工方案口处的垂直度，如发现垂直度有异常现象，应及时加固和消除隐患。c、检查脚手架板有否松动、悬挑，如用竹榀作脚手板，还要检查四角是否用铁丝扎牢，如发现问题应及时纠正。d、与建筑物连接的检查，检查连接件是否齐全和完好，有无松动、移动、如因装饰施工需要移动连接件时，应通知保养工，由保养工搬动，并按规定在邻近位置补足连接。e、要对安全网、安全隔离设施、外侧挡板、栏杆等安全设施进行检查，保证这些安全设施完整、牢固、能正常发挥安全作用，如果有损坏者要及时调换，如有松动应及时紧固。f、脚手架在井架处，底层出入口处，应对该部位进行重点检查，使这些部位始终符合安全规定。g、检查脚手架上堆物是否处于安全位置和稳定状态，如发现处于不安全位置和不稳定状态应及时纠正，此外，还要逐日清除竹榀上的垃圾。h、脚手架的日常保养和定期检查，都要有记录。第一章脚手架的拆除第一节拆除脚手架前的准备工作a、应全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合构造要求；b、应根据检查结果补充完善施工组织设计中的拆除顺序和措施，经主管部门批准后方可实施；c、应由单位工程负责人进行拆除安全技术交底；对参与脚手架拆除的操作人员、管理人员和检查，监护人员进行施工方案、安全、质量和外装饰保护等措施的交底，交底的内容包括拆除范围、数量、时间和拆除顺序、方法、物件垂直运输设备的数量，脚手架上的水平运输、人员组织，指挥联络的方法的用语，拆除的安全措施和警戒区域，如果在夜间施工还要有照明和安全用电等内容，交底要有记录，双方均应在交底书签字。d、完成外墙装饰面（墙面饰面、门窗及墙面其他装饰）的最后整修和清洁工作，其质量已符合规定要求，并经验收。27 富力中心项目落地式外脚手架施工方案e、应清除脚手架上杂物及地面障碍物。上述一些工作经检查符合要求后，并确认建筑施工再也不需用脚手架时就可进行脚手架的拆除，脚手架的拆除应从上到下，水平方向一步拆完再拆下一步。在拆除脚手架时，应先清除竹片上的垃圾杂物。清除时严禁高空向下抛掷，大块的装入容器内由井架向下运送，能用扫帚集中要集中入容器运下，无法清扫的，可从脚手架内侧向下倾倒，此时要对墙面及门窗加以保护，防止污染和损坏墙的饰面和门窗。第一节拆除脚手架时的注意事项a、拆除作业必须由上而下逐层进行，严禁上下同时作业，因此要事先做好其他垂直方向工作的安排，方可开始拆除外脚手架，决不允许下部在脚手架上做外墙面的整修清洁工作，上面就进行脚手架拆除，更不允许下部做外饰面和上部拆除脚手架同时进行。b、连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆除脚手架；分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固；c、当脚手架拆除至下部最后一根长立杆的高度（约6.5m）时，应先在适当位置搭设临时抛撑加固后，在拆除连墙件；d、当脚手架拆除分段、分立面拆除时，对不拆除的脚手架两端，应先按规范第6.4.2条第4款、第6.6.3条第1、2款的规定设置连墙件和横向斜撑加固。e、随着脚手架的向下拆除，对外墙饰面、窗及时做好清洁和保护工作。对脚手架的连接处饰面的修补应与脚手架的拆除同步进行，饰面修补经检查认定合格，并做好清洁和保护工作后，方可继续向下拆除脚手架。第二节卸料时注意事项a、各构配件严禁抛掷至地面。从脚手架拆下的钢管及其他材料先向下垂直运输设备集中，然后由垂直运输设备向下运送，绝对禁止从高处向下抛掷，以免伤害地面工作人员，损坏地面的设备和物件，损坏材料；运送脚手架拆下的材料的垂直运输设备应固定于建筑物结构上，不应固定于脚手架上。b、运至地面的构配件应及时检查、整修与保养，并按品种、规格随时码堆27 富力中心项目落地式外脚手架施工方案存放。拆下的脚手架材料应及时清理，将合格的、需要整修后可重复使用的和应报废的加以区分，按规格堆放，对合格件应及时进行保养，保养后送仓库保管，准备今后使用。第一章安全文明施工a、脚手架的搭设使用必须按照施组及方案执行。施工方案必须经上级主管部门审批。b、操作前应由专业工长作详细的安全技术交底，使用必须有关人员验收手续，签字齐全；操作工人严禁无证上岗。c、作业现场设置安全围护和警示标志，严禁无证人员进入危险区域，并设专人看护。d、安全网、扣件等各种专业材料必须采用认证合格的产品，各种产品均应有合格证。其强度必须满足规范规定要求。e、脚手架搭设人员必须是经过按现行国家标准《特种作业人员安全技术考核管理规则》（GB5036）考核的专业架子工。上岗人员应定期体检，合格者方可持证上岗。f、脚手架的构配件质量与搭设质量，应按规定进行检查验收，合格后方准使用。g、脚手架上堆载不得超过5.4kN/m2。不得将模板支架、缆风绳、泵送混凝土和砂浆的输送管等固定在脚手架上；严禁悬挂起重设备。h、脚手架的安全检查与维护，应按规范规定进行。安全网应按照有关规定搭设或拆除。在脚手架使用期间，严禁拆除下列杆件主节点处的纵横向水平杆，纵横向扫地杆以及连墙件。当脚手架基础下有设备基础、管沟时，在脚手架使用过程中不应开挖，否则必须采取加固措施。不得在脚手架基础及其邻近处进行挖掘作业，否则应采取安全措施，并报主管部门批准。i、临街搭设脚手架时，外侧应有防止坠物伤人的防护措施。g、在脚手架上进行电、气焊作业时，必须有防火措施和专人看守。k、工地临时用电线路的架设及脚手架接地、避雷措施等，英按现行行业标27 富力中心项目落地式外脚手架施工方案准《施工现场临时用电安全技术规范》（JGJ46）的有关规定执行。搭拆脚手架时，地面应设围栏和警戒标志，并派专人看守，严禁非操作人员入内。拆除外脚手架时操作人员要遵守高处作业要求，佩戴安全帽、穿防滑鞋。拆除脚手架时要特别加强出入口处的管理，拆除脚手架时，下部的出入口必须停止使用，对此除监护人员特别注意外，还应在出入口处设置明显停用标志和围栏，此装置必须内外双面都要设置。L、每日拆除脚手架告一段落时，都要对尚未拆除的脚手架的安全状况进行检查，还要对四周围环境进行检查，如有异常情况应及时处理，确认一切均安全后方可离岗，不可疏忽大意，留有隐患。m、当有六级及六级以上大风和雾、雨、雪天气时，应立即停止脚手架搭设和拆除作业。雨、雪后上架作业应有防滑措施，并应扫除积雪。n、经检验合格的构配件应按品种、规格分类，堆放整齐、平稳，堆放场地不得有积水。第一章安全应急预案1.目的为应对外架工程施工中出现脚手架倾倒、垮塌，人员高空坠落，落物伤人等事故后进行紧急处理，最大限度地保护职工生命和减少国家财产的损失，制订本应急预案。2.适用范围外架工程整过施工阶段及发生脚手架倾倒、垮塌，人员高空坠落，落物伤人等事故时。3.职责由项目部成立应急响应指挥部，负责指挥及协调工作组长：彭云副组长：李强郭硕成员：黄飞、吴满平、宋小涛、张仁杰、代立键、周洪刚、胡满洪、刘友林及其他管理人员具体分工如下：27 富力中心项目落地式外脚手架施工方案a、彭云负责现场，任务是掌握了解事故情况，组织现场抢救b、黄飞负责向上联络，保持与公司、建设行政主管部门及劳动部门等单位的沟通c、李强、郭硕任务是根据指挥小组命令，立即布置现场实施自救。d、刘友林负责维持现场秩序，做好当事人、周围人员的问讯记录e、代立键、周洪刚、胡满洪负责妥善处理好善后工作，负责保持与当地相关部门的沟通联系1.急救器材急救箱一个、床板若干2.紧急处置程序a、工地如突发因工重伤、死亡事故，应由救护组组织抢救伤员，保卫组保护现场，报警组以最快方式向项目部领导小组、领导小组应向公司、当地安全监督站报告简要情况报告由组长负责，报警电话120，由刘友林负责报警b、如认定重伤或死亡事故，保卫组负责保护事故现场，安全员黄飞负责绘制事故现场平面图和提供有关资料c、安全员、项目经理填写事故快报d、各级人员认真配合上级和政府主管部门人员勘察现场，开展事故调查e、调查重伤事故由项目经理组织事故调查组，并在10天内提出事故报公司质安处f、轻伤事故由安全员黄飞调查分析报告g、机械事故报公司设备处，因机械事故伤及的人员详情，同时报公司质安处h、项目部发生重伤事故，主管安全生产工作项目经理要召开各种会议，通报事故经过、原因，应吸取教训，提出改进措施，强化安全生产管理的要求，预防同类事故再一次发生或其它事故的发生i、如事件发生在夜间，须由项目部夜间值班人员立即将情部电告给应急预案领导小组27 富力中心项目落地式外脚手架施工方案1.紧急处理1）、发生人身意外伤害时需采取的相应事项：a、如现场发生人身意外伤害事故，如当事人没有自觉症状，不要轻易放走当事人，要对其进行全面检查并观察24小时，确实没有损伤时才能视为正常而放行。b、当发现伤员心跳、呼吸停止时要及时进行抢救，进行心脏复苏，直至急救医务人员到场进一步抢救c、现场发生人身意外伤害事故，不要慌乱，派专人守在伤员前进行临时救护报警组负责人与急救中心或医院联系说明伤员所处地点，行车路线及达到所在地点的明显标志接车工作由刘汝才负责d、对于骨折伤员，特别是怀疑颈、胸腰椎骨折伤员要做好固定，用硬板搬运，不得随意拉扯、扭曲身体搬运2）、应急救援路线医院地址电话金阳医院贵阳市金阳新区石林路1号0851—或12027 富力中心项目落地式外脚手架施工方案贵阳市白云区人民医院贵阳白云区健康路27号0851-或1203）、急救a、领导小组在得到因工伤害事故报告后，应立即组织救护，防止险情扩大；b、伤情危急时送到就近医院进行抢救，其指导原则为尽最大努力减少拖延时间，保证抢救及时，把损失降低到最低限度；c、如现场无应急车辆，须打“120”请求急救车；d、若医院路线不清，可要求“120”急救车送往指定医院；e、伤员送往医院过程中，必须由项目部相关人员相陪（夜间施工由值班人员相陪）以避免产生不必要的麻烦，并保护好现场，及时通报有关领导及安全人员。1.总结与改进a、对发生事故的原因进行调查和分析，提出事故责任人，并作出适当的处理意见b、总结教训，找出薄弱环节，采取纠正/预防措施第一章落地扣件式脚手架计算书A2/A3栋悬挑外教授架搭设高度最高，为20.7m，计算取A2/A3栋外架为例进行计算。计算依据：1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20112、《建筑地基基础设计规范》GB50007-201127 富力中心项目落地式外脚手架施工方案3、《建筑结构荷载规范》GB50009-20124、《钢结构设计规范》GB50017-2003第一节脚手架参数脚手架设计类型结构脚手架，装修脚手架脚手板设计荷载(kN/m2)3，2同时施工作业层数1，1卸荷设置无脚手架搭设方式双排脚手架脚手架钢管类型Φ48×2.7脚手架架体高度H(m)20.7脚手架沿纵向搭设长度L(m)130立杆步距h(m)1.8立杆纵距或跨距la(m)1.5立杆横距lb(m)1内立杆离建筑物距离a(m)0.4双立杆计算方法按双立杆受力设计双立杆计算高度H1(m)20.7双立杆受力不均匀系数KS0.6第二节计算书1.荷载设计脚手板类型竹串片脚手板脚手板自重标准值Gkjb(kN/m2)0.35脚手板铺设方式2步1设密目式安全立网自重标准值Gkmw(kN/m2)0.01挡脚板类型竹串片挡脚板栏杆与挡脚板自重标准值Gkdb(kN/m)0.14挡脚板铺设方式2步1设每米立杆承受结构自重标准值gk(kN/m)0.129横向斜撑布置方式5跨1设结构脚手架作业层数njj1结构脚手架荷载标准值Gkjj(kN/m2)3装修脚手架作业层数nzj1装修脚手架荷载标准值2地区贵州贵阳市27 富力中心项目落地式外脚手架施工方案Gkzj(kN/m2)安全网设置全封闭基本风压ω0(kN/m2)0.2风荷载体型系数μs1.254风压高度变化系数μz(连墙件、单立杆、双立杆稳定性)1.06，0.796，0.65风荷载标准值ωk(kN/m2)(连墙件、单立杆、双立杆稳定性)0.266，0.2，0.1631.计算简图：立面图27 富力中心项目落地式外脚手架施工方案侧面图1.纵向水平杆验算纵、横向水平杆布置方式纵向水平杆在上横向水平杆上纵向水平杆根数n0横杆抗弯强度设计值[f](N/mm2)205横杆截面惯性矩I(mm4)98900横杆弹性模量E(N/mm2)横杆截面抵抗矩W(mm3)412027 富力中心项目落地式外脚手架施工方案纵、横向水平杆布置承载能力极限状态：q=1.2×(0.03+Gkjb×lb/(n+1))+1.4×Gk×lb/(n+1)=1.2×(0.03+0.35×1/2)+1.4×3×1/2=2.346kN/m正常使用极限状态q"=(0.03+Gkjb×lb/(n+1))+Gk×lb/(n+1)=(0.03+0.35×1/2)+3×1/2=1.705kN/m计算简图如下：a、抗弯验算Mmax=0.1qla2=0.1×2.346×1.52=0.528kN·mσ=Mmax/W=0.528×106/4120=128.125N/mm2≤[f]=205N/mm2满足要求！b、挠度验算νmax=0.677q"la4/(100EI)=0.677×1.705×15004/(100××98900)=2.868mmνmax＝2.868mm≤[ν]＝min[la/150，10]＝min[1500/150，10]＝10mm满足要求！c、支座反力计算承载能力极限状态Rmax=1.1qla=1.1×2.346×1.5=3.871kN正常使用极限状态Rmax"=1.1q"la=1.1×1.705×1.5=2.813kN1.横向水平杆验算承载能力极限状态，由上节可知F1=Rmax=3.871kN27 富力中心项目落地式外脚手架施工方案q=1.2×0.03=0.036kN/正常使用极限状态，由上节可知F1"=Rmax"=2.813kNq"=0.03kN/ma、抗弯验算计算简图如下：弯矩图(kN·m)σ=Mmax/W=0.004×106/4120=1.092N/mm2≤[f]=205N/mm2满足要求！b、挠度验算计算简图如下：变形图(mm)νmax＝0.019mm≤[ν]＝min[lb/150，10]＝min[1000/150，10]＝6.667m满足要求！27 富力中心项目落地式外脚手架施工方案c、支座反力计算承载能力极限状态Rmax=0.018kN1.扣件抗滑承载力验算扣件抗滑承载力验算：采用单扣件连接，折减系数取0.85。纵向水平杆：Rmax=3.871kN≤Rc=0.85×8=6.8kN横向水平杆：Rmax=0.018kN满足要求！2.立杆计算计算参数脚手架架体高度H20.7双立杆计算高度H120.7脚手架钢管类型Φ48×2.7每米立杆承受结构自重标准值gk(kN/m)0.129荷载计算荷载名称荷载大小立杆承受的结构自重标准值NG1k双外立杆：NG1k=(gk+0.03+la×n/2×0.03/h)×H1=(0.129+0.03+1.5×0/2×0.03/1.8)×20.75=3.3kN双内立杆：NGS1k=3.3kN双内立杆脚手板的自重标准值NG2k1：NGS2k1=H1/h×la×lb×Gkjb×1/2/2=20.7/1.8×1.5×1×0.35×1/2/2=1.51kN栏杆与挡脚板自重标准值NG2k2双外立杆：NGS2k2=H1/h×la×Gkdb×1/2=20.7/1.8×1.5×0.14×1/2=1.21kN1/2表示挡脚板2步1设围护材料的自重标准值NG2k3双外立杆：NGS2k3=Gkmw×la×H1=0.01×1.5×20.7=0.31kN构配件自重标准值NG2k总计双外立杆：NGS2k=NGS2k1+NGS2k2+NGS2k3=1.51+1.21+0.31=3.03kN双内立杆：NGS2k=NGS2k1=1.51kN立杆施工活荷载外立杆：NQ1k=la×lb×(njj×Gkjj+nzj×Gkzj27 富力中心项目落地式外脚手架施工方案)/2=1.5×1×(1×3+1×2)/2=3.75kN内立杆：NQ1k=3.75kN组合风荷载作用下单立杆轴向力：双外立杆：Ns=1.2×(NGS1k+NGS2k)+0.9×1.4×NQ1k=1.2×(3.03+3.3)+0.9×1.4×3.75=12.4kN双内立杆：Ns=1.2×(NGS1k+NGS2k)+0.9×1.4×NQ1k=1.2×(3.3+1.51)+0.9×1.4×3.75=10.51kNa、立杆稳定性验算脚手架架体高度H20.7双立杆计算高度H120.7双立杆受力不均匀系数KS0.6立杆计算长度系数μ1.5立杆截面抵抗矩W(mm3)4120立杆截面回转半径i(mm)16立杆抗压强度设计值[f](N/mm2)205立杆截面面积A(mm2)384连墙件布置方式两步三跨立杆长细比验算：立杆计算长度：l0=Kμh=1×1.51×1.8=2.72m长细比：λ=l0/i=2.72×103/16=170≤210轴心受压构件的稳定系数计算：立杆计算长度：l0=kμh=1.155×1.5×1.8=3.12m长细比：λ=l0/i=3.12×103/16=195≤210查《规范》表A得，φ=0.189满足要求！立杆稳定性验算:1)不组合风荷载作用双立杆的轴心压力设计值NS=1.2×(NGS1k+NGS2k)+1.4×NQ1k=1.2×(3.03+3.3)+1.4×3.75=12.85kN27 富力中心项目落地式外脚手架施工方案σ=KSNS/(φA)=0.6×12850/(0.189×384)=107N/mm2≤[f]=205N/mm2满足要求！2)组合风荷载作用双立杆的轴心压力设计值：NS=1.2×(NGS1k+NGS2k)+0.9×1.4×NQ1k=1.2×(3.03+3.3)+0.9×1.4×3.75=12.325kNMws=0.9×1.4×Mwk=0.9×1.4×ωklah2/10=0.9×1.4×0.163×1.5×1.82/10=0.1kN·mσ=KS(NS/(φA)+Mw/W)=0.6×(12325/(0.189×384)+99814.68/4120)=116N/mm2≤[f]=205N/mm2满足要求！1.连墙件承载力验算连墙件布置方式两步三跨连墙件连接方式扣件连接连墙件约束脚手架平面外变形轴向力N0(kN)3连墙件计算长度l0(mm)600连墙件截面类型钢管连墙件型号Φ48×2.7连墙件截面面积Ac(mm2)489连墙件截面回转半径i(mm)158连墙件抗压强度设计值[f](N/mm2)205连墙件与扣件连接方式双扣件扣件抗滑移折减系数0.85Nlw=1.4×ωk×2×h×3×la=1.4×0.266×2×1.8×3×1.5=6.033kN长细比：λ=l0/i=600/158=3.797，查《规范》表A.0.6得，φ=0.992(Nlw+N0)/(φAc)=(6.033+3)×103/(0.992×489)=18.621N/mm2≤0.85×[f]=0.85×205N/mm2=174.25N/mm2满足要求！扣件抗滑承载力验算：Nlw+N0=6.033+3=9.033kN≤0.85×12=10.2kN满足要求！27 富力中心项目落地式外脚手架施工方案1.立杆地基承载力验算地基土类型碎石土地基承载力特征值fg(kPa)140地基承载力调整系数mf1垫板底面积A(m2)0.25双立杆的轴心压力标准值：NS=(NGS1k+NGS2k)+NQ1k=(3.03+3.3)+3.75=10.08kN立柱底垫板的底面平均压力:p＝N/(mfA)＝10.08/(1×0.25)＝41kPa≤fg＝140kPa满足要求！27'
