停车场及其体育公园地下室脚手架施工方案

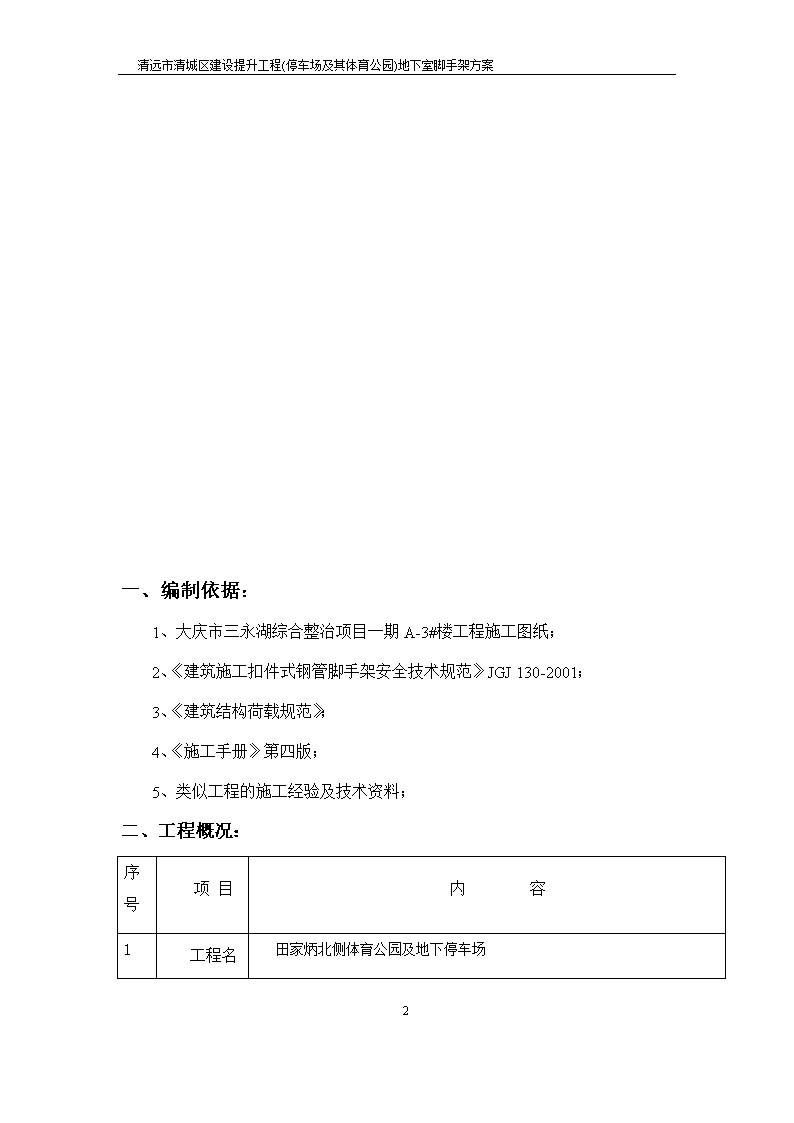

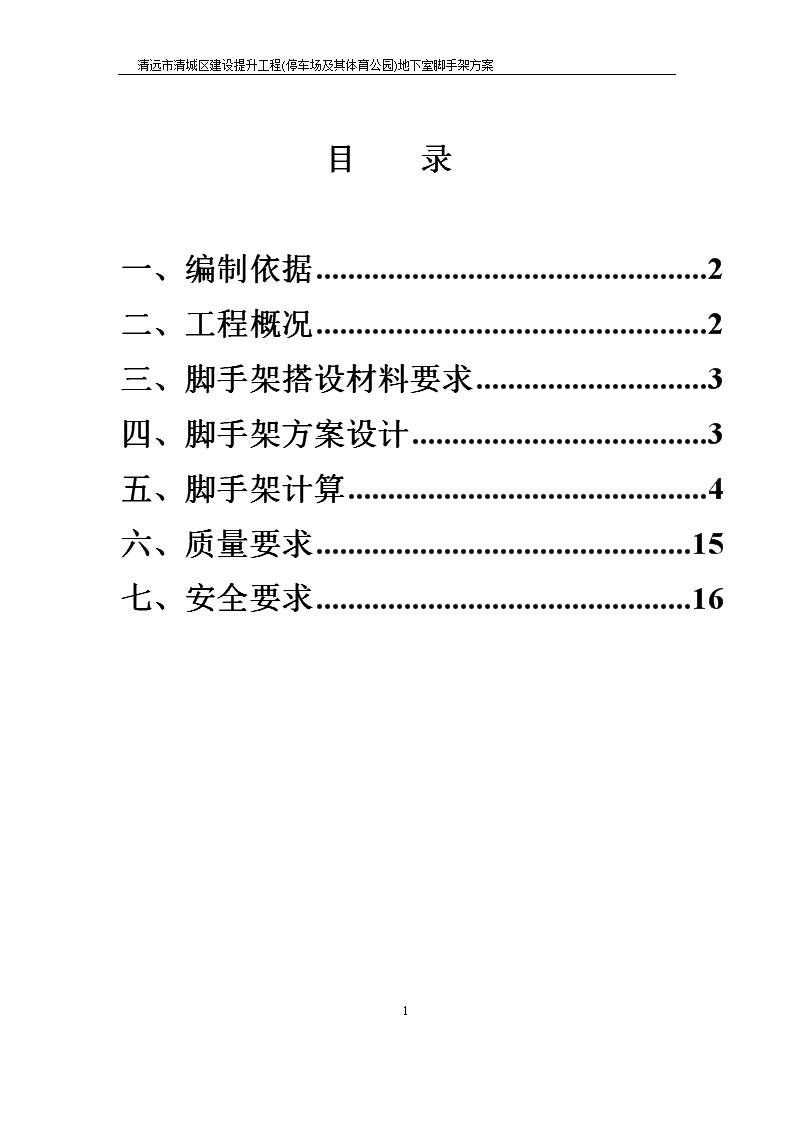

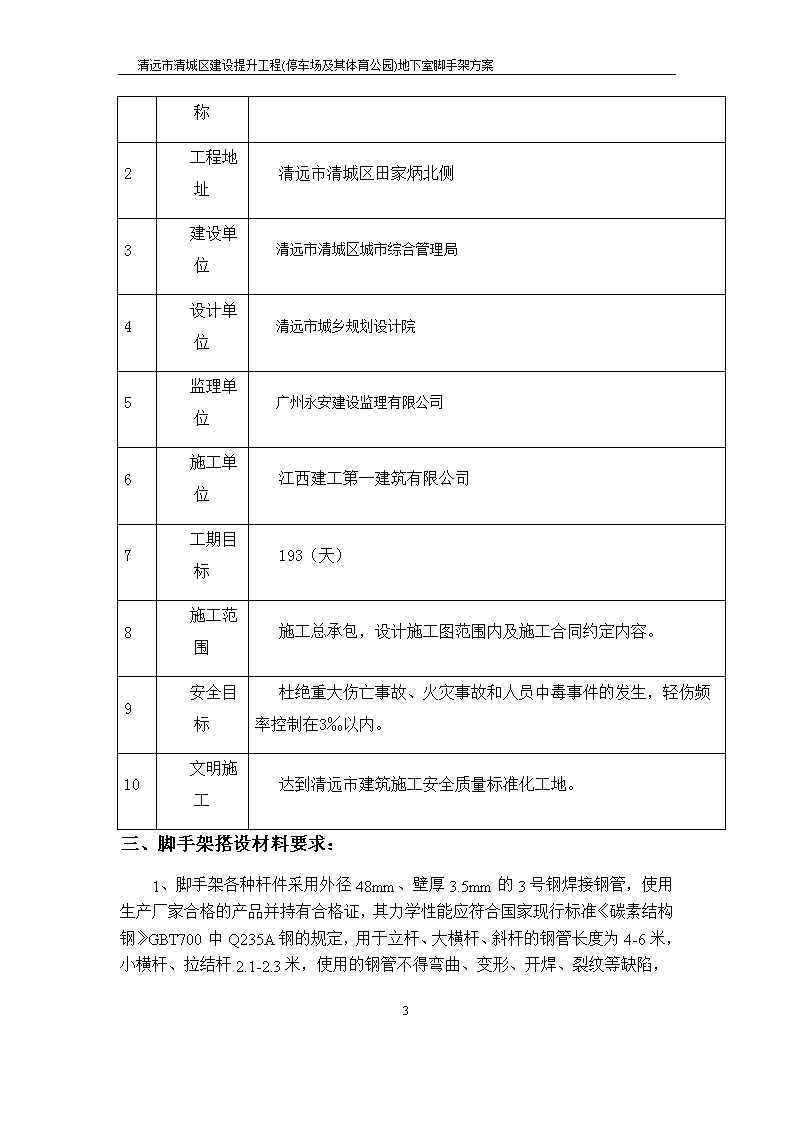

'清远市清城区建设提升工程(停车场及其体育公园)地下室脚手架方案目录一、编制依据2二、工程概况2三、脚手架搭设材料要求3四、脚手架方案设计3五、脚手架计算4六、质量要求15七、安全要求1622 清远市清城区建设提升工程(停车场及其体育公园)地下室脚手架方案一、编制依据：1、大庆市三永湖综合整治项目一期A-3#楼工程施工图纸；2、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001；3、《建筑结构荷载规范》；4、《施工手册》第四版；5、类似工程的施工经验及技术资料；二、工程概况：序号项目内容1田家炳北侧体育公园及地下停车场22 清远市清城区建设提升工程(停车场及其体育公园)地下室脚手架方案工程名称2工程地址清远市清城区田家炳北侧3建设单位清远市清城区城市综合管理局4设计单位清远市城乡规划设计院5监理单位广州永安建设监理有限公司6施工单位江西建工第一建筑有限公司7工期目标193（天）8施工范围施工总承包，设计施工图范围内及施工合同约定内容。9安全目标杜绝重大伤亡事故、火灾事故和人员中毒事件的发生，轻伤频率控制在3‰以内。10文明施工达到清远市建筑施工安全质量标准化工地。三、脚手架搭设材料要求：22 清远市清城区建设提升工程(停车场及其体育公园)地下室脚手架方案1、脚手架各种杆件采用外径48mm、壁厚3.5mm的3号钢焊接钢管，使用生产厂家合格的产品并持有合格证，其力学性能应符合国家现行标准《碳素结构钢》GBT700中Q235A钢的规定，用于立杆、大横杆、斜杆的钢管长度为4-6米，小横杆、拉结杆2.1-2.3米，使用的钢管不得弯曲、变形、开焊、裂纹等缺陷，并涂防锈漆作防腐处理，不合格的钢管决不允许使用。2、扣件使用生产厂家合格的产品，并持有产品合格证，扣件的性能符合《钢管脚手架》GB15831-1995规定的要求，对使用的扣件要全数进行检查，不得有气孔、砂眼、裂纹、滑丝等缺陷。扣件与钢管的贴合面要严格整形，保证与钢管扣紧的接触良好，扣件夹紧钢管时，开口处的最小距离不小于5mm，扣件的活动部位转动灵活，旋转扣件的两旋转面间隙要小于1mm，扣件螺栓的拧紧力距达60N*M时扣件不得破坏。3、脚手板采用50mm厚落叶松，宽度为300mm，长度3-6m，凡是腐朽、扭曲、斜纹、破裂和透疥的不得使用，使用的脚手板两端8cm用8号铅丝箍绕3圈。4、工字钢采用Q235钢，质量标准应符合现行钢结构规范（GBJ17-88）的规定和要求。5、焊条采用E43系列，选择的焊条应与主体的金属刚度相适应；6、工字钢与现浇砼板连接预埋钢套箍的材质应符合现行《普通碳素结构钢技术条件》中规定的Q235钢制作；四、脚手架方案设计：地下室外脚手架1、搭设工艺流程定位放线→予埋2ø18@200钢筋套箍→固定16号工字钢→布立杆→大横杆→小横杆→满铺脚手板→拉结点固定、搭设剪刀撑→搭设护栏→挡脚板→安全网、密目网布设2、拆除工艺流程与搭设工艺流程相反。3、悬挑双排脚手架的施工操作1、搭设方法工程外脚手架立杆横距1.0m，纵距1.40m，第一段内立杆距离墙外皮600mm，大横杆步距1800mm，操作层布置挡脚板和1.2m高护栏。22 清远市清城区建设提升工程(停车场及其体育公园)地下室脚手架方案剪刀撑在两端四跨内设置，中间每隔15000mm设置剪刀撑一道。各转角处设置剪刀撑。剪刀撑斜杆与地面成45°角。在板中预埋钢筋拉墙件与钢管连接作为拉墙结构，钢筋拉墙件在每跨中部设置。且各层外围遇框架柱处，均与柱形成双道拉结。2、技术保证措施搭设前施工班长应熟悉有关图纸及设计变更，搭设时，三人一组，技术员、安全员现场指导。3、排水措施在距脚手架外排立杆外0.5米处，设置一排水沟，在最低点，设置积水坑，水流入坑内，用抽水泵将水排出，排水沟坡度为3－5‰。地下室满堂脚手架（一）、技术要求：1、满堂脚手架搭设为每结构层内脚手架，用于该层顶梁、板模板的支设体系。2、脚手架搭设采用Φ48钢管，立杆间距纵横向均为1m（梁底立杆加密至50cm），水平杆间距为1.6m。3、搭设时按要求先竖起立杆，然后将立杆与纵横向水平杆连接，固定好，并校正立杆的垂直度，然后继续向上搭设。4、地下三层内部回填土夯实后，应在满铺脚手板后进行立杆支设。其余两层的立杆底部直接支设在达到强度的砼上，脚手架搭设完应在操作层满铺脚手板并用麻绳封牢。5、脚手架四角应设抱角斜撑，四边设剪刀撑，中间每隔四排立杆设一道剪刀撑，所有斜撑及剪刀撑均须由底至顶连续设置。6、搭设时纵向水平杆应做横向水平杆的支座，用直角扣件固定在立杆上小横向水平杆两端均采用直角扣件固定在纵向水平杆上，水平杆应与框架柱体有相应拉结。22 清远市清城区建设提升工程(停车场及其体育公园)地下室脚手架方案7、为保证架体稳定，脚手架底部地面上20cm高处加设一道纵横向水平扫地杆，向上应每隔160cm纵横向均加设一道水平杆。8、满堂脚手架作为模板的支撑体系搭设完后应由项目技术负责人组织验收，达到要求后方可使用，并在浇筑砼前、后都应该对架体进行检查。（二）质量要求：1、脚手架搭设用各种材料，均应符合质量要求。2、脚手架各部件扣件应拧紧，连接牢固。3、满堂脚手架立杆应垂直，以保证架体稳定性。五、脚手架计算：地下室外墙脚手架：1、根据类似工程经验及相关规范规定，施工荷载取如下值：1）施工活荷载3.0KN/㎡按两层操作面考虑2）脚手板按二层满铺、一层作业考虑0.35KN/㎡，2、脚手架验算2.1、第二段脚手架稳定性验算1、立杆验算：立杆承受的轴力N可表达为：上式中：—脚手架结构自重标准值产生的轴力—构配件自重标准值产生的轴力—施工荷载标准值产生的轴力查表得：构配件作用下结构计算简图如右下图：22 清远市清城区建设提升工程(停车场及其体育公园)地下室脚手架方案施工活荷载作用下计算简图如右图：将上述荷载进行组合：1）、不组合风荷载：最不利杆为内立杆。稳定性判定公式为：杆件长细比为：根据长细比，查表得：将各参数带入稳定性判定式，有：符合要求。2）、组合风荷载：内立杆为最不利杆。22 清远市清城区建设提升工程(停车场及其体育公园)地下室脚手架方案稳定性判定公式为：该工程地面粗糙度为A类。风压高度变化系数、体型系数分别取为：，钢管截面抵抗矩将以上数值带入判定公式，得：满足要求。2、连墙杆件验算：本工程脚手架采用予埋ø12钢筋套箍作为连墙件。连墙件强度满足要求2.2第一段脚手架稳定性验算本脚手架第二段采用顶在在10.15m标高板处的与横杆单扣件连接的斜撑杆进行卸载，以减轻第一段架体内的荷载。斜撑杆可承受最大垂直荷载为：故斜撑杆可将第二段架体外立杆上部荷载完全承受。22 清远市清城区建设提升工程(停车场及其体育公园)地下室脚手架方案对于第二段架体内立杆，在：1）不组合风载时，将向下传递6.96-6.93=0.03KN2）组合风载时，可完全承受上部荷载。第一段架体使用要求同第二段：1）、不组合风载：最不利杆为内立杆。稳定性判定式同前，将上述计算结果及相关参数代入判定式得：满足要求。2）、组合风载：最不利杆为内立杆。将上述计算值代入判定式，得：满足要求。拉墙杆件同前，符合要求。6.2.3悬挑工字钢验算1、强度验算：22 清远市清城区建设提升工程(停车场及其体育公园)地下室脚手架方案强度计算简图见下图：通过上述计算分析知，在第二段脚手架未架设前，不组合风栽为最不利情况：1）正应力验算：符合要求。2）剪应力验算：满足要求。2、工字钢挠度验算：根据上述分析的结果，工字钢承受的荷载标准值为：计算简图同强度计算简图。工字钢挠度上式中，-总挠度22 清远市清城区建设提升工程(停车场及其体育公园)地下室脚手架方案-产生的挠度-产生的挠度-工字钢自重产生的挠度按一端外伸梁考虑。满足要求。预埋ø18钢筋套箍大样图钢筋套箍与板连接大样图3、钢筋套箍强度验算：钢筋套箍承受的拉力为：22 清远市清城区建设提升工程(停车场及其体育公园)地下室脚手架方案符合要求满堂脚手架计算现浇板梁模板工程均采用满堂脚手架作为现浇墙、梁、板模板支撑，现根据工程实际情况进行荷载计算；1、现浇模板模板、脚手架支撑计算：为了简化操作过程，仅对120mm板的支撑进行计算，其它板脚手架支撑同120mm板。120mm厚现浇楼板脚手架支撑验算：根据规范要求，满堂脚手架只需验算单支稳定性和钢管的竖向承载力即可。取120mm厚现浇板下脚手架立杆间距la=1.2m,lb=1.2m,横杆步距l=h=1.8m，选用Φ48*3.5的钢管。传力过程：荷载→模板→木方→横向钢管→立杆①荷载：底模自重：0.75KN/M2砼自重：0.12×24=2.88KN/M2钢筋自重：0.12×1.1=0.132KN/M2施工人员（计算模板均匀荷载）：2.5KN/M2施工人员（计算模板集中荷载）：2.5KN施工人员（计算木方和横向钢管）：1.5KN/M222 清远市清城区建设提升工程(停车场及其体育公园)地下室脚手架方案施工人员（计算立杆）：1.0KN/M2②模板验算(木方间距为200mm)：a、施工荷载为集中和均匀对模板的弯矩值进行比较（按连续三跨计算）均匀荷载：M1=0.175pl=0.175×2.5×0.2=0.0875KN·M集中荷载：M2=0.1ql2=0.1×2.5×1×0.152=0.0075KN·M因此施工荷载按集中荷载计算：b、考虑到模板中不确定因素较多，荷载须乘以相应的分项系数：钢筋、砼、模板自重荷载：q=（0.75+2.88+0.132）×1×1.2=4.51KN/M施工荷载：p=2.5×1.4=3.5KN正应力验算：MK1=0.1ql2=0.1×4.51×0.22=0.018KN·MMK2=0.175pl=0.175×3.5×0.2=0.123KN·MM=MK1+MK2=0.018+0.123=0.141KN·Mб=M/W=0.141×106/(7.5×103)=18.8N/MM2<[б]=30N/mm2W—模板截面抵抗矩，W=bh2/6=200×152/6=7.5×103mm322 清远市清城区建设提升工程(停车场及其体育公园)地下室脚手架方案挠度验算：ω=0.677×ql4/（100EI）+1.146×pl3/(100EI)=0.677×4.51×2004+/（100×4.0×103×5.625×104）+1.146×3.5×2003/（100×4.0×103×5.625×104）=0.22mm<[ω]=l/400=200/400=0.5mmE—木材弹性模量，E=4.0×103N/mm2I--截面惯性矩，I=bh3/12=200×153/12=5.625×104mm4故，满足要求。③木方验算：考虑到模板中不确定因素较多，荷载须乘以相应的分项系数：F1=（0.75+2.88+0.132）×1.2+1.5×1.4=6.61KN/M2q=Fl=6.61×0.2=1.322KN/M正应力验算：M=0.1qla2=0.1×1.322×1.22=0.19KN·Mб=M/W=0.19×106/(6.4×104)=2.97N/MM2<[б]=30N/mm2W—木方截面抵抗矩，W=bh2/6=60×802/6=6.4×104mm3挠度验算：ω=0.677×qla4/（100EI）=0.677×1.322×12004/（100×4.0×103×2.56×106）=1.81mm<[ω]=la/400=1200/400=3mm22 清远市清城区建设提升工程(停车场及其体育公园)地下室脚手架方案E—木材弹性模量，E=4.0×103N/mm2I--截面惯性矩，I=bh3/12=60×803/12=2.56×106mm4故，满足要求。④木方下横向钢管验算：考虑到模板中不确定因素较多，荷载须乘以相应的分项系数：F=（0.75+2.88+0.132）×1.2+1.5×1.4=6.61KN/M2横向钢管采用双管q=Fla/2=6.61×1.2/2=3.966KN/M正应力验算：M=0.1qlb2=0.1×3.966×1.22=0.57KN·Mб=M/W=0.57×106/(5.08×103)=112.2N/MM2<[б]=205N/mm2W—钢管截面抵抗矩，W=5.08×103mm3挠度验算：ω=0.677×qlb4/（100EI）=0.677×3.966×12004/（100×2.06×105×12.19×104）=2.22mm<[ω]=lb/400=1200/400=3mmE—木材弹性模量，E=2.06×105N/mm2I--截面惯性矩，I=12.19×104mm4故，满足要求。22 清远市清城区建设提升工程(停车场及其体育公园)地下室脚手架方案⑤立杆钢管验算：考虑到模板中不确定因素较多，荷载须乘以相应的分项系数：F=（0.75+2.88+0.132）×1.2+1.0×1.4=5.91KN/M2竖向承载力验算：N=Flalb=5.91×1.2×1.2=8.51KN<[N]=27.2KN故，钢管竖向承载力满足要求。立杆竖向稳定性验算：查表得；钢管稳定系数i=15.8mm钢管截面积A=489mm2由钢管线形系数λ=L/i=kμh/i=1.155×1.53×1800/15.8=201.3查表得ψ=0.178σ=N/(ψA)=8.51×103/(0.178×489)=97.77N/mm
