东升科技园悬挑脚手架施工方案

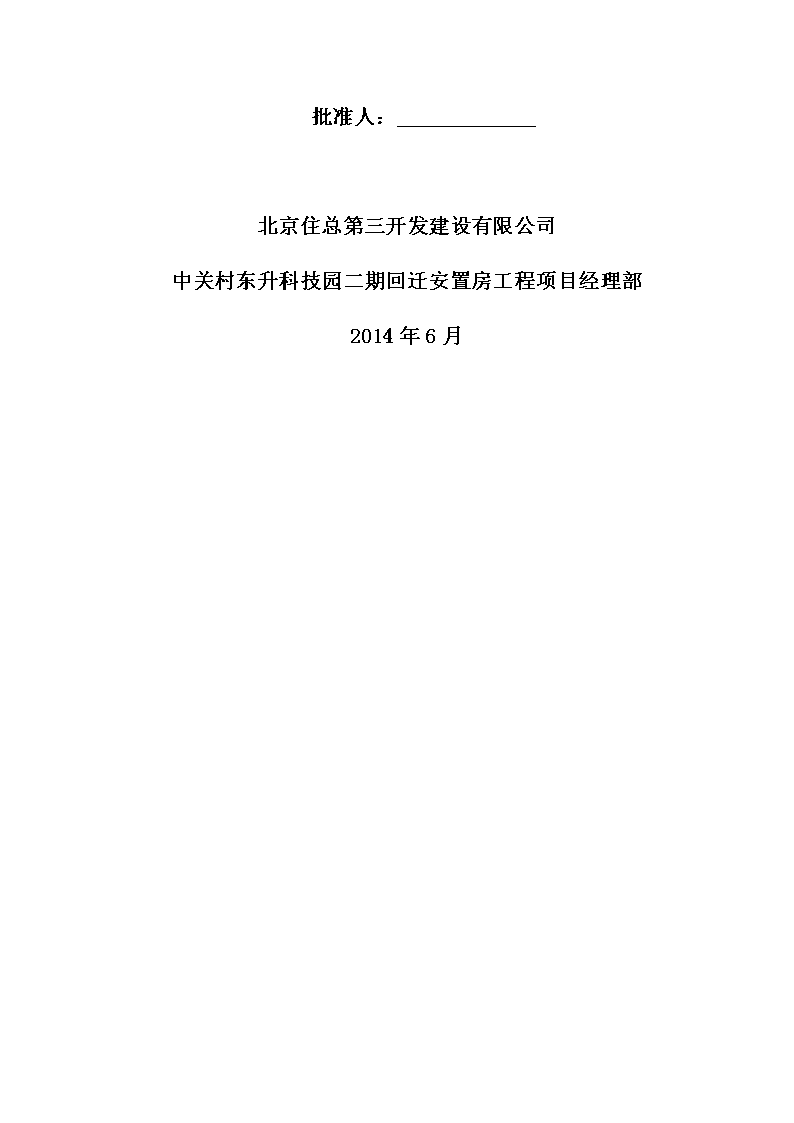

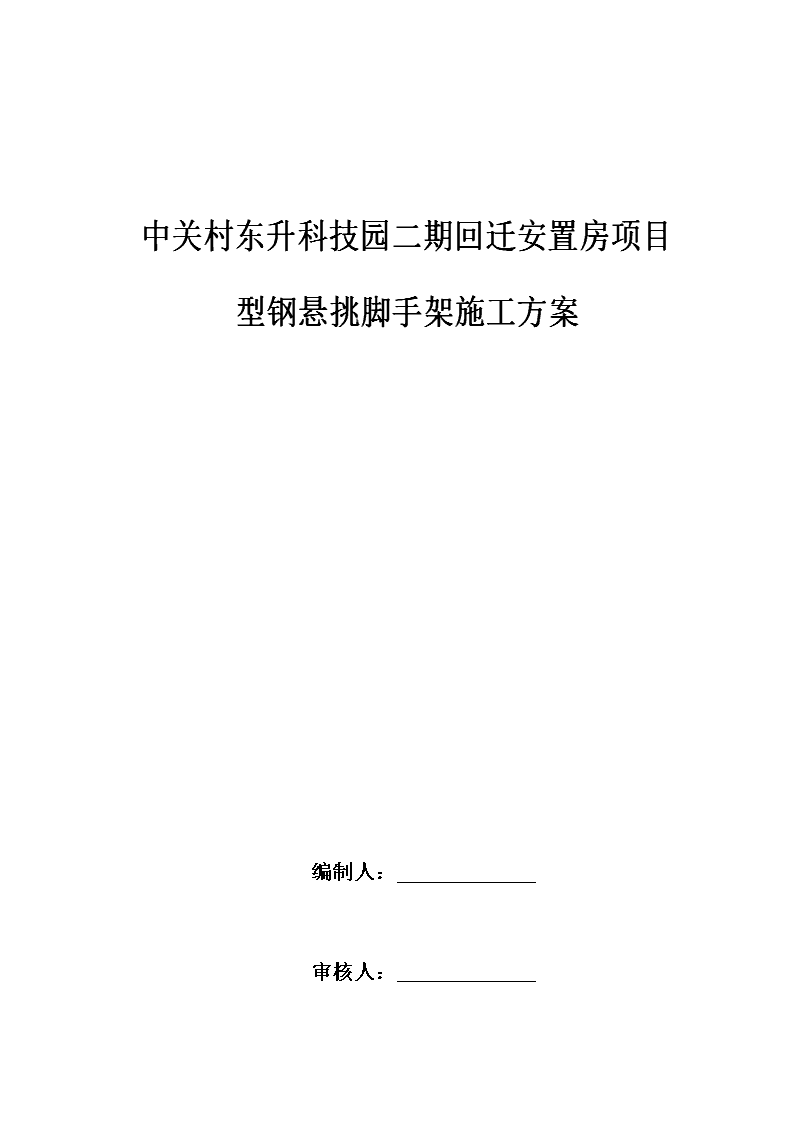

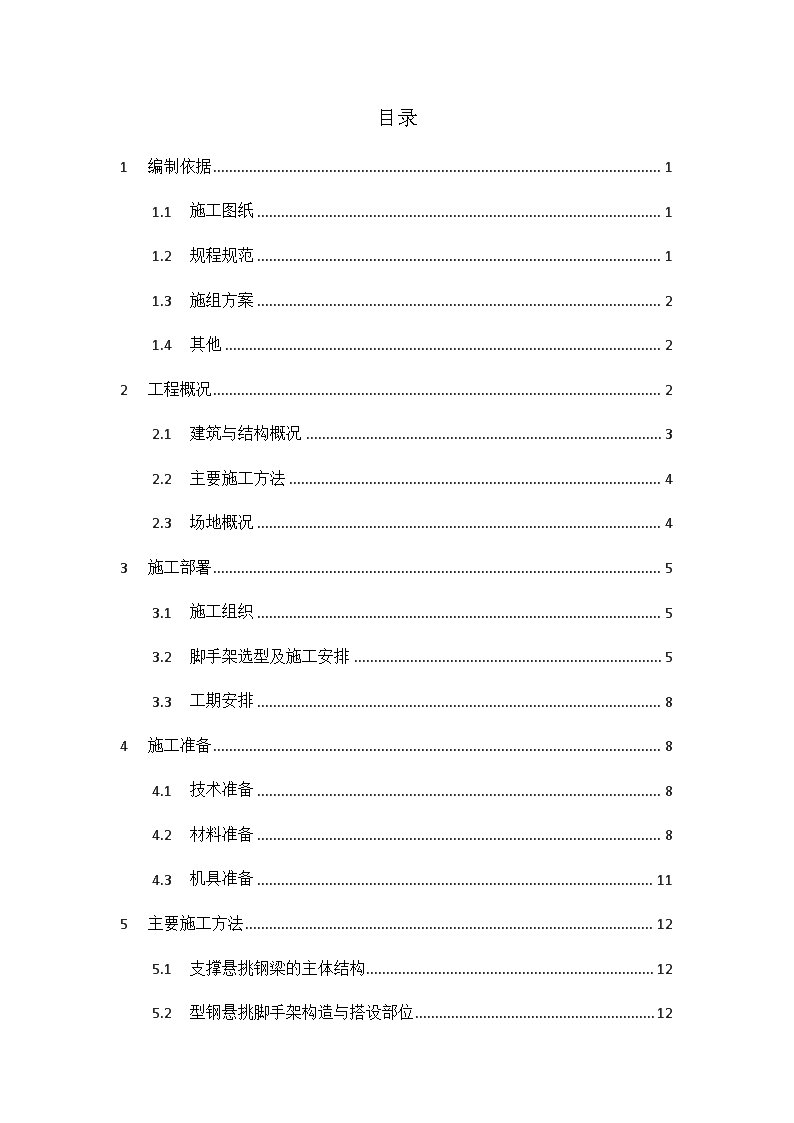

'中关村东升科技园二期回迁安置房项目型钢悬挑脚手架施工方案编制人：审核人： 批准人：北京住总第三开发建设有限公司中关村东升科技园二期回迁安置房工程项目经理部2014年6月 目录1编制依据11.1施工图纸11.2规程规范11.3施组方案21.4其他22工程概况22.1建筑与结构概况32.2主要施工方法42.3场地概况43施工部署53.1施工组织53.2脚手架选型及施工安排53.3工期安排84施工准备84.1技术准备84.2材料准备84.3机具准备115主要施工方法125.1支撑悬挑钢梁的主体结构125.2型钢悬挑脚手架构造与搭设部位12 5.3悬挑双排脚手架135.4悬挑单排脚手架（阳台、空调板处）145.5节点设置145.6架体与室外电梯、卸料平台的关系205.7脚手架的搭设215.8脚手架的拆除及倒运256脚手架搭设质量标准267绿色施工措施307.1节材与材料资源利用措施307.2噪声污染控制308施工安全318.1管理措施318.2施工安全注意事项328.3应急预案339脚手架计算409.1钢梁悬挑脚手架（带连梁）409.2钢梁悬挑脚手架（不带连梁）579.3钢梁悬挑脚手架（单排）72 1编制依据1.1施工图纸图纸类别图纸名称出图时间建筑1#楼总施001、建施101～建施3132013年12月2#楼总施001、建施101～建施304车库总施001、建施001～建施2093#楼建总、建施001～建施3189#楼建总、建施101～建施310结构1#楼结施01～结施192013年12月2#楼结施01～结施10车库结施01～结施223#楼结施01～结施269#楼结施01～结施211.2规程规范序号类别名称编号1国家建筑结构荷载规范GB50009-20122冷弯薄壁型结构技术规范GB50018-20023行业建筑施工扣件式钢管脚手架安全技术规范JGJ130-20114建筑施工高处作业安全技术规范JGJ80-915建筑施工安全检查标准》JQJ59-20116地方北京市建筑工程施工安全操作规程DBJ01-62-20027建筑工程施工现场安全资料管理规程DB11/383-20068建设工程施工现场安全防护、场容卫生、环境保护及保卫消防标准DB11/945-2012 9钢管脚手架、模板及支架安全选用技术规程DB11/T583-200810北京市建设工程安全生产管理标准化手册京建发[2010]443号11碳素结构钢GB/T700-20061.1施组方案1.3.1《中关村东升科技园二期回迁安置房项目地上模板施工方案》1.3.2《中关村东升科技园二期回迁安置房项目大钢模板模板施工方案》1.3.3《中关村东升科技园二期回迁安置房项目施工组织总设计》1.2其他1.4.1《危险性较大的分部分项工程安全管理办法》建制[2009]87号1.4.2《危险性较大的分部分项工程安全管理办法》京建质[2009]841号1.4.3《关于加强建设工程施工现场大模板工程施工安全管理的通知》京建施[2006]1039号1.4.4《建科研安全设施计算软件》通用版3.0.9.72工程概况序号项目内容1工程名称中关村东升科技园二期回迁安置房项目2工程地址北京市海淀区东升镇西小口村3建设单位北京市东升农工商总公司4管理公司北京国金管理咨询有限公司5设计单位北京中元工程设计顾问有限公司 6监理单位北京国金管理咨询有限公司7勘察单位中航勘察设计研究院有限公司8质量监督单位北京市海淀区质量监督站9施工总承包单位北京住总第三开发建设有限公司10资金来源国拔11合同承包范围施工图纸内的所有内容（含外墙1.5m以内）12建设单位直接分包项目电梯、燃气、有线电视、信息网络13合同工期2013年10月～2015年9月14合同质量目标合格1.1建筑与结构概况序号项目内容1结构形式剪力墙结构；2建筑面积楼号建筑面积（㎡）地上建筑面积（㎡）标准层面积（㎡）1#楼24588.21m221745.08m2960.28m23#楼23100.77m221180.21m974.11m29#楼21626.09m219704.73m2975.29m23建筑层数1#楼地下3层、地上21层3#、9#楼地下二层，地上21（3#楼东单元、9#楼西单元为18层）4建筑层高1#、3#、9#地上住宅部分层高均为2.80m； 高度自行车出口及单元门头高度4.6m；屋顶机房层层高为5.1m；总高自室外设计地坪至机房女儿墙高度为65.1m（21层部分）；自室外设计地坪至机房女儿墙高度为57.7m（18层部分）；5建筑平面尺寸楼号总长（m）总宽（m）轴线编号数字轴典型轴距（mm）字母轴典型轴距（mm）1#楼76.715.95A~M/1~541800、41501200、28003#楼75.515.95A~S/1~531800、41502150、15009#楼75.715.95A~T/1~521700、41501200、7006建筑特点1#、3#、9#楼均为三个单元，每单元每层4至5户。每单元设计一部楼梯及两部电梯。楼梯及一部电梯井一侧墙体为外墙。其中1#楼3个单元、3#楼西侧2个单元、9#楼东侧2个单元设计为“剪刀型”楼梯休息平台高度高于其余楼层标高0.1m，其余单元楼梯设计为“之”字楼梯，层间休息平台高度低于其余楼层标高1.3m；楼梯间净宽度均为2.5m，电梯井净宽2.1m。各楼外立面呈凹凸型，出外墙部分为阳台与空调板、单元之间设计均有突出外墙面1.85、1.65m的防火混凝土结构墙。北侧厨房间设计有悬挑封闭阳台（1#楼悬挑长度1.2m，3#、9#楼悬挑长度1.45m）；南侧起居室设计有悬挑封闭阳台（1#楼悬挑长度1.17m、9#楼悬挑长度最大为1.5m、3#楼悬挑长度最大为1.3m）；1#、3#、9#楼外悬挑空调板、阳台板标高与楼层楼板标高相同。8构件外墙：200mm、250mm 尺寸内墙：200mm梁：200×400（500）mm、180×400、260×400mm外窗结构洞：1200x1500mm、1500x2230mm、1800x2230mm楼板厚：100mm、120mm、130mm9变形缝1#楼2单元与3单元之间设计有一道200mm宽；3#楼2单元与3单元之间设计有一道200mm宽；9#楼1单元与2单元之间设计有一道200mm宽；1.1主要施工方法本工程1#、3#、9#楼主体结构墙体使用大钢模板分6个施工流水段施工，具体分段位置详见大钢模板施工方案。顶板、部分梁模板使用木模板及木方，按3层循环使用，楼层间倒料使用钢制悬挑倒料平台。本工程有部分悬挑板和悬挑梁，此类构件均随本层顶板支模浇筑混凝土。阳台栏板随上一层顶板浇筑。二次结构及装修阶段，安装施工升降机进行物料运输。1.2场地概况1#、2#、3#楼及1#车库位于1813-694地块，地块呈“L”型，占地面积为1.28万m2。本地块西临西三旗东路及8#线地铁，8#线距西侧红线10.36m；北面为国管局用地（待规划实施城市公共绿地），东面为后屯东路（规划中）；南面主要为北京城建公司承接的1813-698地块（除9#楼外），与1813-694地块相隔贺家村路（规划中）。1#楼北侧30m处有220KV高压线走廊，北侧围墙外有一路35KV的高压架空线。西侧围墙外有一路10KV高压线。9#楼位于1913-698地块东南侧。本楼西侧为 北京城建公司承建公司承建的2#地下车库出入口，相距仅为8m；北面紧临北京城建公司承建2#地下车库；东面为临待开发二期工程用地（1813-697地块）；南侧为110KV高压线走廊，距9#楼最小距离紧5m，该高压线预计2014年8～9月间完成入地。住宅楼在建筑外窗6m范围内不设置加工厂或堆料区。1#楼东侧距围墙仅1.3m且墙外围有高大植被，因此考虑1#楼东侧不设首层平网，1#楼东侧所有室外窗口均采用安全网封堵严密，在6层设置3m随层网。9#楼西侧距城建施工区域不足6m，9#楼西侧首层6m水平防护网采用钢管悬挑方式进行支搭。1#楼北侧、3#楼南侧、9#楼南侧在二次结构期间施工前每栋楼安装一部外用双笼电梯。1施工部署1.1施工组织3.1.1项目部管理层负责人职务姓名职务姓名项目经理董亚亮生产经理李建国主任工程师孙华材料员付金凤商务经理苏荣立技术员顾学辉安全员刘志杰资料员张师工长王贵林（1#楼）工长李彦青（9#楼）工长汤文华（3#楼）3.1.2外施队组织及负责人职务姓名职务姓名施工队长蔺鹏飞技术负责人安志刚架子班组长张树平 3.1.3工人数量及分工序号工种数量（人）备注1架子工351.1脚手架选型及施工安排住宅楼首层至2层墙体施工期间，外脚手架采用地下室开始搭设的双排落地脚手架，搭设高度至二层顶板+1.5m（防护高度）。外墙大模板均为无腿的，支立时利用下层墙体最上一排大钢模板螺栓孔安装小三脚挂架，硬架摆放外墙大模板，小三角架端部设钢筋撅防止外模板外移。首层顶板施工时，在底层钢筋绑扎完成后，按设计悬挑钢梁位置尾部安装预埋U型环2道，间距为200mm，在外侧无墙体时设1道位于墙中，有墙体时留洞。2层墙体施工时，按照计划在墙根部（设计有悬挑钢梁位置）预留穿墙洞。施工过程中准备2层悬挑材料，各栋号根据楼层数不同分别从顶层向下排设悬挑次数，本工程共计悬挑4次，悬挑层数为3次6层或1次7层。2层墙体施工完成后，拆除原有防护架，开始安装第1次型钢悬挑脚手架，第2次悬挑在7层为备料层，第3次悬挑在12层为首层悬挑钢梁及架体拆除运至上层循环使用，第4层悬挑在17层为7层悬挑钢梁及架体拆除运至上层循环使用。具体悬挑层数及高度见下图。 此悬挑架周圈搭设，作为结构施工期间的外防护架和工人操作面使用，不承受外墙大模板及任何楼板、悬挑板重量。脚手架在南、北阳台处设计为单排防护脚手架，单排脚手架与双排外侧立杆平齐。双排与单排交界处按照开口型双排脚手架要求，设置横向斜撑。住宅楼楼梯间、电梯间外侧采用型钢悬挑带联梁形式的悬挑脚手架。机房层靠室外一侧采用双排悬挑脚手架，内侧在屋面板上搭设落地双排脚手架，并与外侧悬挑部分连成一整体。 3#楼三单元、9#楼一单元为18层，因此3#楼二单元19层至21层东侧及9#楼2单元19层至21层西侧采用在18层屋面板上搭设双排落地脚手架与相邻悬挑脚手架连成一整体。悬挑架随结构施工搭设，每次搭设比所在楼层工作面高出至少1.5m。第一步悬挑架拆除后，在楼座四周6m范围内搭设双层水平安全网，并在拆除后外架的部分做好临边防护。悬挑架在两侧单元中部留设卸料平台处洞口，该洞口周边在搭设过程中采用立杆与横杆钢管搭接方式进行连接，待卸料平台拆除后，重新搭设架体，保证架体的完整性。主体结构及外檐二次结构施工完毕后，将此脚手架拆除。1.1工期安排楼号第1次部位第2次部位第3次部位第4次部位预计拆除时间1#楼首层顶板六层顶板十一层顶板十六层顶板2014年12月3#楼首层顶板六层顶板十一层顶板十六层顶板2014年12月9#楼首层顶板六层顶板十一层顶板十六层顶板2014年12月2施工准备2.1技术准备本工程型钢悬挑脚手架按照现行JGJ130规范进行设计计算，技术组编制型钢悬挑脚手架专项施工方案。并报公司工程技术部、项目监理单位审批。方案审批后及时组织对项目部及劳务管理层进行方案交底。架子班组长在施工前认真阅读施工方案及有关脚手架施工安全技术交底规程，对劳务队专业架子工进行有针对性的技术、安全、消防、文施及环保交底。外包队专业技术工人按交底及质量标准和其它有关要求进行施工。施工人员进场前，查验特种作业操作证，无证人员禁止进场作业。进场后施工前，项目部安全部门组织相关人员进行入场教育培训并进行考核，工人经考试合格方可入场作业。 1.1材料准备4.2.1材料进场计划（暂估量，实际进厂量以实际为准）序号材料名称单位数量1钢管m450002十字扣件个100003一字扣件个100004对接扣件个100005脚手板m200006密目网张50007水平安全网张2004.2.2型钢材料计划序号材料名称规格单位1#楼3#楼9#楼116#悬挑“工”字钢3m根49463124m根44463734.5m根15123546m根2324275合计m528.5520560.5614a#联梁“[”槽钢3m根64574.5m根128885m根26896m根6128 109m根3241112m根32212合计m181192199注：（1）悬挑钢梁总长度≥悬挑净长度×2.25+400；（2）此表数量为单层数量，每栋楼按照两层配置；（3）此表数量进场前应由项目部生产部门及劳务班组核实后方可组织进场。4.2.3进场材料检验标准材料组负责对进场材料的质量及数量进行复核，钢管及扣件等质量合格证明需由项目部进行备案。钢管、扣件应有生产许可证、产品合格证、检测报告等有关资料，进场后需进行外观检查，并委托法定检验机构抽检钢管、卡子的力学性能。各种材料的质量要求如下：1）钢管（1）材料脚手架钢管质量应符合现行国家标准，即Q235钢的规定。脚手架采用Ф48.3*3.6钢管，长度为1～6m，每根钢管的最大质量不应大于25.8Kg。（2）检查与验收新钢管检查：应有质量检验报告；钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。钢管外径、壁厚、端面等偏差应符合规范要求。旧钢管检查：表面锈蚀深度符合规范要求，应每年检查一次。钢管弯曲变形应符合规范要求。2）扣件 （1）材料扣件应采用可锻铸铁制作的扣件，其材质应符合规定。扣件在螺栓拧紧扭力达到65N.m时不发生损坏。（2）检查与验收扣件应有生产许可证及测试报告。新、旧扣件均应进行防锈处理。技术要求符合规范规定。扣件进入施工现场应检查产品合格证，并进行抽样复试，性能符合国家标准的规定。扣件在使用前逐个挑选，有裂缝、变形、螺栓出现滑丝的严禁使用。扣件与钢管的贴合面接触良好。扣件活动部位应能灵活转动。3）脚手板（1）材料脚手板应采用木材料制作，单块质量不大于30Kg。木脚手板材质应符合国家规范Ⅱa级规定，脚手板厚度不应小于50mm，两端应各设直径为4mm的镀锌钢丝箍两道。（2）检查与验收木脚手板的质量、宽度、厚度等符合规范规定。不利使用扭曲变形、劈裂、腐朽的脚手板。4）安全网必须使用经国家指定监督检验部门鉴定许可生产的厂家产品，具备监督部门批量验证和工厂检验合格证，其技术要求同时符合《安全网》（GB5725-2009）及《密目安全网》（GB16909-97）的规定方准进场使用的规定。立网采用全新绿色密目安全网（2000目）；平网采用的安全网为锦纶材质大眼网，网孔尺寸80×80mm，安全网需配有质量合格证和检验证明，严禁在施工中使用质量不合格的安全网。 安全网绳不得损坏和腐朽，搭设好的水平安全网在承受100kg重、表面积2800kg/cm2的砂袋假人，从10m高处的冲击后，网绳、系绳、边绳不断。5）钢丝绳本工程用12.5mm6×19钢丝绳卸载，技术性能应符合GB/T20118-2006。材料进场后，经项目部材料员、质量员对数量、质量检验合格后，按照现场总体安排将架具按品种、规格分类，堆放整齐、平稳。堆放场地需进行硬化且不得有积水。进场前脚手管及扣件应刷好防锈漆及面漆（各刷两遍），脚手架立杆、大横杆、小横杆、斜向杆件涂刷红白相间面漆，两种杆件进场后分别码放不得混用。脚手架存放在专用架子上，专用架搭设示意见下图：1.1机具准备各栋号工字钢吊运采用塔吊配合安装，塔吊型号如下：1#楼南侧安装2台QTZ5512塔吊，编号为1#、2#塔；3#楼南侧安装1台QTZ6015塔吊，编号为4#塔；9#楼北侧安装1台QTZ6015塔吊，编号为5#塔。塔吊与楼座位置关系详见《群塔工程施工方案》胶靴、手套、安全带、安全帽、工具袋及其他施工和劳保用品必须使用符合国家标准的产品。其他工具包括扭力扳手、吊线、卷尺、钢板尺、经纬仪、水平尺、对讲机。 1主要施工方法1.1支撑悬挑钢梁的主体结构主体结构顶板混凝土强度为C35，顶板厚度为100mm、120mm、130mm，阳台厚度为120mm、130mm、140mm、150mm，空调板厚度为100mm、120mm等。外挑阳台、外挑空调板不做为钢梁的支撑点，悬挑长度按外墙面边算起。依据JGJ130规范要求，结构板厚不低于120mm，低于120mm厚需做加固措施；本工程中存在100mm厚结构板，经与设计单位协商后，将本房间板内上层负弯筋做成在通长布置，形成双层双向，只限于在为悬挑钢梁支撑层，其余按原图施工。1.2型钢悬挑脚手架构造与搭设部位本工程选用16#工字钢，型钢安装时悬挑端按梁长度起拱1%，悬挑支撑点设在结构连梁或者结构外墙上，不得设置在外悬挑板上，支撑点墙厚不小于180mm，墙预留洞口处应该用木楔子楔紧。（详型钢位置平面图）5.2.1型钢构造要求工字钢型号16#（高160mm，宽88mm，腹板19.8mm，翼缘9.9mm）长度m344.56最大悬挑长度a1.21.72.172.7端部锚固位置工字钢端头起200mm锚固一道，隔200mm锚固第二道5.2.2悬挑架搭设层数与周转次数次数周转次数架体高度1#楼3#楼9#楼第1次备料层16800mm二层二层二层第2次备料层16800mm七层七层七层第3次第1次周转过来16800mm十二层十二层十二层 第4次第2次周转过来19800mm、11400mm十七层十七层十七层5.2.3固定形式与要求工字钢间距不大于1500mm。采用Φ20钢筋U型固定，采用HPB300冷加工制作，在留置位置预埋HRB400钢筋2Φ18长度为1500mm。前端为墙身时留设穿墙洞，用木楔固定，前端无墙身或留置上返梁时，该梁采取后浇筑方式，留置1道U型环，置于墙中部。后端为墙身时留设穿墙洞，用木楔固定，后端无墙身时，在距悬挂挑钢梁端部200mm时留设第1道U型环，间隔200mm留设第2道U型环。5.2.4活荷载值、作业层数本工程悬挑型钢架结构使用为3KN/m2。作业层数为2层。5.2.5脚手板层数本工程设置2层悬脚手板，第一层在型钢梁处，第二次在作业层。当垂直高度大于12m时，应铺设隔层安全网的措施来保证间隔高度，现场采取每隔两层加设一道安全水平兜底网。1.1悬挑双排脚手架5.3.1悬挑脚手架搭设高度为16800mm，顶层为19800mm。整体楼座自首层顶板向上按悬挑4次到顶。5.3.2单、双排脚手架距结构外墙300mm，悬挑阳台脚手架距悬挑板外檐300mm。所有悬挑外排立杆距悬挑梁端头100mm。5.3.3立杆排距≤900mm，立杆纵距随型钢间距，立杆间距≤1500mm，局部立杆间距最大不超过1800mm。纵向水平杆步距1200、1500mm，设在立杆内侧，与立杆采用单扣件连接。 小横杆设在纵向水平杆上面的主节点处。5.3.4脚手架外连续设置剪刀撑，剪刀撑与水平夹角宜为45°～60°。5.3.5连墙杆采用Φ48钢管，双扣件拉结，连墙杆横纵间距不大于两步三跨。5.3.6脚手架外排立杆内侧满挂密目安全网。5.3.7外悬挑脚手架按满铺两层50mm厚脚手板设计，钢梁上第一道横杆位置满铺一层脚手板并挂水平安全网，另一层在施工作业层设置；每隔4层设置水平网。5.3.8悬挑“工”型钢、“[”槽钢与外架立杆钢管交接处均焊接Φ25钢筋镢，高100mm，用于固定钢管，钢筋居中布置。“[”槽钢两侧设置80mm高Φ20钢筋镢，槽钢与钢筋相交处开口方向焊5mm厚封板；悬挑梁下侧焊接光圆Φ12钢筋拉环。5.3.9每个型钢悬挑梁外端设置一根12.5mm钢丝绳与主体结构墙体拉结，钢丝绳与水平夹角不小于45°。拐角处设置两道钢丝绳，角部悬挑部分整体内外均设置横向斜撑加强，底部支在悬挑“工”型钢梁上。1.1悬挑单排脚手架（阳台、空调板处）5.4.1单排脚手架搭设高度≤16800mm。整体楼座自首层顶板向上按悬挂挑4次到顶。5.4.2距结构外墙≤2000mm。5.4.3立杆纵距≤1500mm；纵向水平杆设在靠主楼一侧，纵向水平杆步距1200、1500mm。5.4.4连墙杆、剪刀撑、安全网设置同双排脚手架。5.4.5阳台板与外架外防护架间满铺脚手板封闭；其他同双排脚手架。5.4.6悬挑“工”型钢与外架立杆钢管交接处均焊接Φ25钢筋镢，高100mm，用于固定钢管，钢筋居中布置。悬挑梁下侧焊接光圆Φ12钢筋拉环。5.4.7每个型钢悬挑梁外端设置一根12.5mm钢丝绳与主体结构墙体拉结，钢丝绳与水平夹角不小于45°。 拐角处设置两道钢丝绳，角部悬挑部分整体内外均设置横向斜撑加强，底部支在悬挑“工”型钢梁上。1.1节点设置5.5.1型钢端头构造 5.5.2悬挑梁锚固端构造 5.5.3锚固点U型环设置5.5.4卸载构造 5.5.5阳角处构造 5.5.6双排脚手架接单排脚手架构造1.1架体与室外电梯、卸料平台的关系5.6.1架体与室外电梯的关系悬挑脚手架在完成第2次安装，拆除第1次悬挑脚手架后才可支立室外双笼电梯，室外双笼电梯高度不超过6层，待拆除第2次悬挂挑架后进行顶升，以后均随悬挑架进行顶升，最终再进行安装配重。 室外电梯安装位置：1#楼安装在楼北侧二单元阳台处；3#楼安装在楼南侧三单元阳台处、9#楼安装在楼南侧二单元；考虑到3#、9#楼均有一个单元为18层，将室外电梯安装在21层那两个单元处，兼顾层数高的。5.6.2架体与卸料平台的关系在东西两个单元中间部位阳台处设置悬挑式卸料平台。在搭设外架体时将该部位自顶板顶向上2000mm范围，左右不大于3600mm范围内，将立杆与横杆均做成搭设可拆除形式，搭接长度不小于1000mm，使用双扣件连接。在2000mm上至顶板处搭设同周边架体一样形式。卸料平台安装完成后，将其两侧与架体之间的缝隙用密目网封闭。卸料平台拆除后，及时将洞口封闭。将相应设施安装到位，如拉接的钢丝绳。卸料平台均设置在楼南侧阳台部位。1.1脚手架的搭设5.7.1双排脚手架的搭设双排脚手架搭设顺序：型钢底座验收→逐根树立杆，随即与扫地杆扣紧→装扫地小横杆并与立杆或扫地杆扣紧→安第一步大横杆（与各立杆扣紧）→安第一步小横杆→第二步大横杆→第二步小横杆→加设临时斜撑杆（上端与第二步大横杆扣紧，在装设两道连墙杆后方可拆除）→第三、四步大横杆和小横杆→连墙件→接立杆→加设剪刀撑→铺脚手板→安装作业层防护栏→挂安全网→加挡脚板。脚手架随施工进度搭设，一次搭设高度不应超过相邻连墙件以上二步；如果超过相邻连墙件以上两步，无法设置连墙件时，应采取撑拉固定措施与建筑结构拉结。每搭完一步脚手架后，应按相关规范校正步距、纵距、横距及立杆垂直度。5.7.2立杆立杆的接长除顶层顶部、卸料平台等可以采用搭接外，其余各层各部接头必须采用对接扣件连接。立杆与水平杆采用直角扣件连接。 对接应符合下列规定：起步立杆长为6m和4m（将接头错开），以后均用6m杆。立杆的对接扣件应交错布置，两相邻立杆的接头不设在同步同跨内，两相邻接头在高度方向错开的距离不小于500mm，各接头中心距主节点的距离不应大于纵距的1/3。搭接应符合下列规定：立杆的搭接长度不应小于1m，不少于3个旋转扣件固定。搭设至顶层时，内排立杆延伸至女儿墙压顶屋檐建筑构造以下，外排立杆必须沿其轴线搭设到超过屋面结构板高度1.5m。5.7.3大横杆水平杆一般采用对接扣件连接，也可采用搭接。脚手架底部设置纵、横扫地杆。纵向扫地杆采用直角扣件固定在距型钢200mm处的立杆上。横向扫地杆采用直角扣件固定在纵向扫地杆下方的立杆上。纵向水平杆长度为6m，布置在立杆内侧，长度不小于3跨，与立杆交接处用直角扣件连接，不得遗漏。纵向水平杆接长采用对接扣件连接，也可采用塔接。横向水平杆放置在纵向水平杆上部，靠墙一端与墙面距离不大于100mm。 主节点处必须设置横向水平杆。大横杆间连接采用对接扣件，接头与相邻立杆距离≤500mm；水平方向和垂直方向相邻的大横杆的接头必须相互错开，不得出现在同一跨内，且间距应≥500mm。各接头中心至主节点的距离不大于纵距的1/3。水平杆搭接接头长度不应＜1000mm，并应等距离设置3个旋转扣件固定。纵向水平杆的单杆长度一般不宜＜3跨。脚手架的同一步中，纵向水平杆应四周交圈设置，并应用直角扣件与内外角部立杆固定。5.7.4小横杆非操作层上，每一主节点处必须设置一根横向水平杆，并采用直角扣件扣紧在纵向水平杆上，严禁拆除。该杆轴线偏离主节点的距离不应大于150mm。双排脚手架横向水平杆靠墙一端至墙装饰面的距离≯100mm，本工程突出脚手架外侧的小横杆长度统一要求在100～150mm之间。操作层上非主节点处的横向水平杆宜根据支撑脚手板的需要等间距设置，最大间距不应大于柱距的1/2（约750mm，可根据实际立杆间距做适当调整）。5.7.5连墙件本工程连墙件二步三跨布置。拉结杆水平间距4.5m，垂直距离不大于1.4m。本工程层高为2.8m，故连墙件竖直方向上在每层窗口上布置一道。连墙杆宜靠近主节点设置，偏离主节点的距离≤300mm。 开口型脚手架的两端及脚手架的开口处必须设置连墙件，卸料平台需要开口处除设置连墙件，两端还须设置横向斜撑。水平方向上，由于本工程结构为剪力墙结构，建筑四面有结构洞口可以利用，现场连墙件在结构洞口内外侧均设置一根横向水平杆，用直角扣件扣接牢固，以固定在门口处。连墙件采用双扣件与结构拉结。连墙件固定方式见下图：水平方向上，由于本工程结构为剪力墙结构，当无洞口处进行连接时，连墙件固定如下图：5.7.6剪刀撑 当搭设高度不大于24m时，剪刀撑沿脚手架两端和转角起连续设置，两根平行的斜杆之间跨越5根立杆。剪刀撑之间的净中不应大于15m。剪刀撑应沿架高连续布置，最高位置在最上一排大横杆处。斜杆与水平面夹角为45°～60°。剪刀撑为单根钢管搭设，接头采用搭接方式，两根斜向钢管用不少于3个旋转扣件连接，旋转扣件间距100mm，斜向钢管端部伸出旋转扣件长度100mm，在接头点的两端用旋转扣件与立杆或主节点小横杆连接，接头错开，旋转扣件中心线至主节点的距离不宜大于150mm，剪刀撑搭接长度1000mm，且不少于3个扣件。5.7.7脚手板及挡脚板本工程在作业层及悬挑梁所在层满铺脚手板。脚手架应铺满、铺稳，离墙面的距离不应大于100mm，内侧立杆与结构之间的脚手板必须紧贴内侧立杆开始布置。脚手板设置在三根横向水平杆上，当脚手板的长度小于2000mm时，可采用两根横向水平杆，并将脚手板两端与其可靠固定，以防倾翻。脚手板采用对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长度应取130～150mm，两块脚手板外伸长度的和不应大于300mm。脚手板采用搭接铺设时，接头必须支在横向水平杆上，搭设长度应大于200mm，其伸出横向水平杆的长度不应小于100mm。脚手板连接示意如下： 作业层端部脚手板外伸长度应取130～150mm，其板长两端应与支承杆可靠固定。应用Φ3.2mm镀锌钢丝固定在支承杆件上。特别是在拐角、平台口处的脚手板，必须用镀锌钢丝固定在横向水平杆上，防止滑动。沿架子外立杆内侧设护身栏，护身栏高度1500mm。挡脚板高度不应小于180mm。5.7.8安全网双排脚手架在外侧立杆以内满挂密目网，密目网与脚手架用铅丝绑牢，铅丝应穿过密目网的孔洞进行绑扎，不允许在密目网上私自开洞绑扎。已挂好的密目网被混凝土等材料污染后应及时清理、更换。本工程在悬挑梁所在层及作业层双排脚手架立杆之间、脚手架内侧立杆与结构支架挂双层水平安全网，水平安全网与大横杆绑牢，靠结构一侧与外墙绑牢。1.1脚手架的拆除及倒运5.8.1脚手架拆除前，工长写安全书面交底，并由工长组织，安全员参与给作业班组进行安全交底会。5.8.2脚手架拆除前，检查每个作业人员是否配备有安全带，及防滑鞋。拆除前，作业人员必须系好安全带，且必须将安全带系挂在可靠的杆件上。作业场地周围，应采取围挡措施，及设专人监视，禁止其他人员穿行。5.8.3拆除顺序逐层由上而下进行，严禁上下同时作业。5.8.4连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或逐层拆除后再拆脚手架，分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固。5.8.5在拆除过程中，应及时运走已松动开连接件的杆件。避免误扶，误靠松脱连接的杆件，发生意外事故。5.8.6拆下的杆件，应往下传递，严禁往下乱扔。5.8.7在拆除过程中，应有专人统一指挥，协调作业人员之间的配合。禁止单人拆除较重杆件。拆下的杆件应及时派人清运码放整齐。 5.8.8运至地面的构配件应及时检查、修整与保养。并按品种、规格随时码堆存放，置于干燥、通风处，防止锈蚀。5.8.9悬挑架钢梁拆除、安装过程中，避免进行上下交叉做业，施工区域下方划定出危险区域，有专人进行看护，不得有施工任何施工人员进入危险区域。5.8.10下层脚手架拆除后应运至倒料平台集中向上运输。1脚手架搭设质量标准脚手架及其地基基础应在下列阶段进行检查与验收：悬挑梁安装完成后及脚手架搭设前；作业层上施加荷载前；每搭设完6m～8m高度后；达到设计高度后；遇有六级强风及以上风或大雨后；冻结地区解冻后；停用超过一个月。检查后安全部门应填写构配件质量检查表，详见JGJ130-2011附录D脚手架使用中，应定期检查下列要求内容：1）杆件的设置和连接，连墙件、支撑、门洞桁架等的构造应符合本规范和专项施工方案要求；2）地基应无积水，底座应无松动，立杆应无悬空；3）扣件螺栓应无松动；4）脚手架立杆的沉降与垂直度的偏差应符合相关规范规定；5）安全防护措施应符合相关规范要求；6）应无超载使用。钢管接头长度必须大于100mm，以防滑脱。所有立杆的垂直度：纵向垂直偏差不得大于脚手架高度的1/200，横向的垂直偏差是不超过150mm。 大横杆上下及内外同排大横杆各自的接头在不同立杆纵距内须满布置，同一排大横杆的高低水平偏差应控制在该段脚手架大横杆总长度的1/300，并不得大于60mm。小横杆在结构施工阶段，水平间距为0.75m～1m。在装修施工阶段，水平间距为1～1.5m。剪刀撑与地面夹角为45°～60°。搭接时其长度不少于800mm，并用三个转扣拧紧。每根斜杆与脚手架外侧的连接点不少于5个点。连墙件的垂直距离2.8m，水平距离不大于4.5m。脚手架搭设的技术要求、允许偏差与检验方法，应符合下表规定：脚手架搭设的技术要求、允许偏差与检验方法序号项目技术要求允许偏差Δ（mm）示意图检查方法与工具1地基基础表面坚实平整观察排水不积水垫板不晃动底座不滑动不沉降-102单、双排与满堂脚手架立杆垂直度最后验收立杆垂直度（20～50）m-±100ΔΔH用经纬仪或吊线和卷尺下列脚手架允许水平偏差（mm） 搭设中检查偏差的高度（m）总高度50m40m20mH=2H=10H=20H=30H=40H=50±7±20±40±60±80±100±7±25±50±75±100±7±50±100中间档次用插入法3满堂支撑架立杆垂直度最后验收垂直度30m-±90用经纬仪或吊线和卷尺下列满堂支撑架允许水平偏差（mm）搭设中检查偏差的高度（m）总高度30mH=2H=10H=20H=30±7±30±60±90 中间档次用插入法4单双排、满堂脚手架间距步距纵距横距---±20±50±20钢板尺5满堂支撑架间距步距纵距横距---±20±30钢板尺续表项次项目技术要求允许偏差Δ（mm）示意图检查方法与工具6纵向水平杆高差一根杆的两端±20lalalalaΔlalaΔ水平仪或水平尺同跨内两根纵向水平杆高差±10Δ7剪刀撑斜杆与角尺 地面的倾角45°-60°8脚手板外伸长度对接a=（130-150）mml≤300mml≤300a卷尺搭接a≥100mml≥200mmal≥200卷尺9扣件安装主节点处各扣件中心点相互距离a≤500mm42aa13钢板尺同步立杆上两个相隔对接扣件的高差ah123a钢板尺立杆上的对接扣件至主节点的距离a≤h/3a≤la/3ala21钢板尺 纵向水平杆上的对接扣件至主节点的距离扣件螺栓拧紧扭力矩（40-65）N.m扭力扳手注：图中1-立杆；2-纵向水平杆；3-横向水平杆4-剪刀撑。安装后的扣件螺栓拧紧扭力矩应采用扭力板手检查，抽样方法应按随机分布原则进行。抽样检查数目与质量判定标准，应按下的规定确定。不合格的必须重新拧紧至合格。1绿色施工措施1.1节材与材料资源利用措施根据施工进度提前做好材料计划，合理安排材料的采购、进场时间和批次，减少库存。材料运输工具适宜，装卸方法得当，防止损坏和遗洒。根据现场平面布置情况就近卸载，避免和减少二次搬运。施工前对管线进行综合平衡设计，优化管线路径；对本工程室外台阶及屋面事先进行排版，工程加工时减少材料浪费。材料采购尽量就地取材；500Km以内的占80%以上，所购物资具有国家、省、市有关部门出具的绿色节能环保认证书。1.2噪声污染控制 施工现场应根据国家标准GB/T12524-90《建筑施工场界噪声测量方法》和GB12523-90《建筑施工场地噪声限值》的要求制定降噪措施，并对施工现场场界噪声进行检测和记录，噪声排放不得超过国家标准。加强作业人员环境保护教育，提倡文明施工，制定人为噪声控制措施，减少环境噪声污染。运输材料的车辆进入施工现场，严禁鸣笛。装卸材料应做到轻拿轻放。装卸架子管等材料时要轻拿轻放，严禁野蛮装卸。塔吊指挥信号严禁使用指挥哨，应使用无线对讲装置。严格控制强噪声作业时间，夜间施工作业不得超过22时，早晨作业时间不得早于6时，特殊情况需夜间施工时，必须提前办理夜间施工审批手续，并做好周围群众的思想工作。搞好群众来访接待工作，对施工带来的不便取得群众谅解。1施工安全1.1管理措施架子工长在搭设施工前，必须对作业班组做出详细的书面安全交底。各种架子、安全防护施工完毕后，由架子工长组织安全员、技术部门进行验收并提出验收意见，验收合格后方可使用。架子操作人员必须有上岗证，并在有效期内。脚手架在使用期间，严禁危及脚手架安全的各项施工。禁止将外架上脚手板，或将脚手板挪用它处。各种防护措施由安全员巡视，有破坏的及时修复。禁止使用不合格材料。扣件钢管脚手架安装与拆除人员必须是经考核合格的专业架子工。脚手板使用时间较长，因此在使用过程中需要进行检查，发现型钢变形、杆件变形严重、防护不全、拉结松动等问题要及时解决。 作业层上的施工荷载应符合设计要求，不得超载。不得将模板支架、缆风绳、泵送混凝土和砂浆的输送管等固定在架体上；严禁悬挂起重设备，严禁拆除或移动架体上安全防护设施。脚手架的安全检查与维护，应按JGJ130-2011中相关规定进行。工地临时用电线路的架设及脚手架接地、避雷措施等，应按现行行业标准《施工现场临时用电安全技术规范》JGJ46的有关规定执行。脚手架堆放场做到整洁、摆放合理、专人保管，并建立严格领料手续。进入施工现场的人员要爱护场内的各种设施和标识牌，不得随意拆除和移动标识牌。1.1施工安全注意事项搭设过程中，不得在架子上集中堆放材料。操作过程中，统一指挥、相互协调作业。操作层上的施工荷载应符合设计要求，不得超载。脚手架使用中，严禁拆除主节点处纵横向水平杆，纵横向扫地杆、连墙件等。外脚手架外排立杆内侧腰满挂安全网，安全网必须交圈封闭，与脚手架同步。架子由专业架子工搭设及拆改，其它任何人不得私自修改架子，当架子局部影响施工时，通知架子工长根据现场情况进行更改。脚手架的搭设或拆除时，施工人员必须戴安全帽、系安全带、穿防滑鞋。脚手架的构配件质量与搭设质量，应进行检查验收，并应确认合格后使用。钢管上严禁打孔。六级（含六级）以上大风、大雪、大雾、大雨天气停止脚手架作业。在冬期、雨期要经常检查脚手板、斜道板、跳板上有无积雪、积水等物，若有则应随时清扫，并要采取防滑措施。夜间不宜进行脚手架搭设与拆除作业。 脚手板应铺设牢靠、严实，并应用安全网双层兜底。施工层以下每隔10m应用安全网封闭。脚手架沿墙体外围应用密目式安全网全封闭，密目式安全网宜设置在脚手架外立杆的内侧，并应与架体结扎牢固。在脚手架使用期间，严禁拆除下列杆件：①主节点处的纵、横向水平杆，纵、横向扫地杆；②连墙件。在脚手架上进行电、气焊作业时，需开据动火证并经主管部门批准后方可实施，应有防火措施和专人看守，风力超过4级时严禁明火作业，脚手架上周边有可燃物、易燃材料，应远离动火点，严禁吸烟。搭拆脚手架时，地面应设围栏和警戒标志，并应派专人看守，严禁非操作人员入内。脚手架专项方案应根据工程实际情况，配备消防器材；所用安全网全部采用阻燃型材质，避免在脚手架上电焊施工引起火灾。脚手架施工尚应遵守《建筑施工高处作业安全技术规范》中相关要求。根据脚手架施工的特殊性，结合住三公司职业健康安全管理体系、程序文件，要求施工时做到：进入施工现场的人员必须戴好安全帽，高空作业系好安全带，穿好防滑鞋等，现场严禁吸烟。脚手架搭设人员必须是经考试合格的专业架子工，上岗人员定期体检，体检合格者方可发上岗证。凡有高血压、贫血病的、心脏病及其他不适宜高空作业者，一律不得上脚手架操作。脚手架验收合格后任何人不得擅自拆改，如需作局部拆改时，须经项目部技术总工同意后由架子工操作。不准利用脚手架吊运重物；作业人员不准攀登架子上下作业面；塔吊起吊物体时不能碰撞和拖动脚手架。施工人员严禁凌空抛掷杆件、物料、扣件及其他，材料不得乱扔。使用的工具要放在工具袋内，防止掉落伤人；登高要穿防滑鞋，袖口及裤口要扎紧。 施工人员做到活完料净脚下清，确保脚手架施工材料不浪费。地面材料应按指定地点随拆随运，分类堆放，当天拆当天清，拆下的扣件和钢管要集中回收处理，应及时整理、检查，按品种、分规格堆放整齐，妥善保管。1.1应急预案一、应急预案的任务和目标　为给员工的工作和施工场区周围居民提供更好更安全的环境；保证各种应急救援资源处于良好的备战状态；发现脚手架作业中的危险和隐患，采取有针对性的防范措施，指导应急救援有序地进行，防止因应急救援组织不力或现场救援工作的无序和混乱而延误事故的应急救援；有效地避免或降低人员伤亡和财产损失；帮助实现应急救援行动的快速、有序、高效；避免和减少人身伤害事故，是编制本方案的任务和目标。二、适用范围本项目脚手架工程施工作业过程中若发生事故所采取的应急救援措施。三、应急物资常备药品：消毒用品、急救物品（绷带、无菌敷料）及各种常用小夹板、担架、止血袋、切割机等。四、事故预防措施及伤员抢救应急措施（一）事故预防措施：1）、人员要求：1、脚手架搭设人员必须是经过国家现行标准《特种作业人员安全技术考核管理规定》考核合格的专业架子工，并必须持证上岗。2、架子工属高空作业工种之一，应定期进行体检，凡患有高血压、低血压、严重心脏病、贫血病、癫痫病等疾病不得从事高处作业。3、高处作业者必须使用安全帽、安全带、穿软底鞋，登高前严禁喝酒，并消除鞋底泥砂油垢。2）、技术及安全生产要求： 1、脚手架在搭设、拆除前前必须制定脚手架搭拆方案。2、脚手架在搭设前按规定要求进行荷载及结构计算。3、脚手架在搭设、拆除前按照方案要求由项目部进行技术交底。4、对钢管、扣件、脚手板等进行检查验收，不合格的构件不得使用。5、钢管脚手架必须按《建筑施工扣件式钢管脚手架安全技术规范》要求进行计算和搭拆。6、脚手架上不能集中堆放材料，结构施工均布荷载不得超过3KN/m2，装修施工均布荷载不得超过2KN/m2。7、人行斜道和运料斜道的脚手板上应每隔250～300mm设一根防滑木条，木条厚度宜为20～30mm。8、脚手架和起重设备上空及邻近空间如有高压线、电线，按安全距离控制。9、六级强风和雨雪天及夜间，应停止脚手架搭设及拆除，如确需高处作业，由工程技术部门制定相应防范措施。10、施工现场应配备必要的消毒药品和急救药品，确保应急需要。11、清除地面杂物，搭设场地要平整无积水，并保证排水畅通。（二）伤员抢救应急措施：1、用切割机等工具抢救被脚手架压住的人员，并转移到安全地方。2、保持呼吸道畅通，消除伤口、鼻、咽、喉部的异物，血块、呕吐物等。3、若伤员出现呼吸、心跳骤停，应立即进行心肺复苏、人工胸外心脏按压、人工呼吸等。4、进行简易的包扎止血或骨折简易固定。5、立即拨打120急救中心与医院联系或拨打110、119救护帮助，详细说明事故的地点、程度及本部门的联系电话，并派人到路口接应。 （三）伤员抢救注意事项1、人工胸外心脏按压、人工呼吸不能轻意的放弃，必须坚持到底。2、如现场发生人身意外伤害事故，如当事人没有知觉症状，不要轻易放弃当事人，必须送医院由医务人员对其进行全面检查并观察24小时，确实没有损伤并查明原因和恢复症状，才能视为正常。3、当发现伤员心跳、呼吸停止时要应地抢救，进行心脏复苏，直至急救医务人员到场进一步抢救。4、现场发生人身意外伤害事故，不要慌乱，派专人守在伤员前进行临时救护，另派人与急救中心或医院联系说明伤员所处地点、伤员伤情、行车路线及达到所在地点的明显标志。5、对于骨折伤员，特别是怀疑颈、胸腰椎骨折伤员要平卧，用硬板搬运，不得随意拉扯、扭曲身体搬运。6、对伤肢伤员不应抬高、按摩或热敷。7、止血时应避免加压，除有大血管裂外不用止血带。五、启动程序、应急联系电话　　(一)、项目部发生安全事故时启动程序：1、项目部应急救援领导小组组长负责指挥工地抢救工作，向小组成按职责下达抢救指令任务，并指导、协调抢救工作，随时掌握现场发展情况，并做出最新决策；2、在第一时间向110、119、120发出求救信号；3、向公司应急救援领导小组或安全科报告事故情况及救援情况；4、向当地政府安监部门报告事故情况及救援情况；5、在事故发生时，项目部应急事故现场组长没有抵达事故现场前，在施工现场的项目副经理或技术负责根据当时实际情况，暂为临时现场副组长，对现场应急救援进行指挥; 6、公司安全科接到报告后及时向公司安全主管报告，视情况同时报告公司总经理。公司总经理按突发事故的性质，组织应急小组按各自职能采取应急措施准备，及时赶赴事故现场，已防止事故进一步扩大；7、公司总经理根据有关法规及时、如实地向负责安全生产监督管理的部门、建设行政主管部门或其他有关部门报告，特种设备发生事故的，还应当同时向特种设备安全监督管理部门报告。（二）应急联系电话北京市急救中心：999火警：119匪警：110项目部救援电话项目负责人：董亚亮13911535576安全员：刘志杰13521124208技术负责人：孙华15601351805六、现场应急救援处理1、应急指挥小组接到事故报告后,立即赶赴现场，了解和掌握事故情况，指挥抢救和维护现场秩序，保护事故现场，同时，立即把事故情况向公司应急救援领导小组汇报，以便领导了解和指挥事故抢救。2、迅速将伤员脱离危险岗位，移到安全地带。如感觉伤员很严重，能不移尽量不移，如必须要移动的，移到伤员时不得随便拖拉，必须几人同时用力，保持伤员四肢平衡，以免使伤员伤口加重。3、保持呼吸道畅通，发现窒息者，及时解除其呼吸道梗塞和呼吸功能障碍，立即解开伤员衣领，消除伤员口、鼻、喉部的异物、血块、分泌物、呕吐物等。4、对伤员进行必要的包扎、止血、固定措施如判断为骨伤，应将伤者轻轻地放在平板上，不可在搬运时将病人身体弯曲或剧烈震动。5、记录伤情，现场救护人员应边抢救边记录伤员的受伤情况、受伤部位、受伤程度等第一手资料。 6、尽快与999急救中心联系，说明事故地点、严重程度、联系电话，并派人到路口接应。七、应急救援预案的启动、终止和终止后工作恢复　1、当事故的评估预测达到起动应急救援预案条件时，上报公司，由应急总指挥（公司）启动应急反应预案。　2、对事故现场经过应急救援预案实施后，引起事故的危险源得到有效控制、消除；所有现场人员均得到清点；不存在其它影响应急救援预案终止的因素；应急救援行动已完全转化为社会公共救援；应急总指挥认为事故的发展状态必须终止的；应急总指挥下达应急终止令。　3、应急救援预案实施终止后，应采取有效措施防止事故扩大，保护事故现场和物证，经有关部门认可后可恢复施工生产。　4、对应急救援预案实施的全过程，认真科学地作出总结，完善应急救援预案中的不足和缺陷，为今后的预案建立、制订、修改提供经验和完善的依据。八、应急救援组织机构情况　本工程事故应急救援预案的应急组织机构分为一、二级编制，公司设置应急预案实施的一级应急组织机构，工程项目经理部设置应急计划实施的二级应急组织机构。1、公司为一级应急组织机构。2、工程项目经理部为二级反应组织机构项目部成立以项目经理为组长，生产经理为副组长，项目部全体管理人员及各班组长为成员的项目部脚手架高处坠落事故应急领导小组。领导小组下设办公室，由副组长任办公室主任，主持日常工作，办公地点设在本项目部办公室，办公室负责全面指导、协调，组织本工程项目的高处坠落事故应急救援工作。九、应急救援组织机构的职责　(一)、一级应急反应组织机构各部门的职能及职责　1、应急预案总指挥的职能及职责： 　①分析紧急状态确定相应报警级别，根据相关危险类型、潜在后果、现有资源控制紧急情况的行动类型；　②指挥、协调应急反应行动；　③与公司外应急救援人员、部门、组织和机构进行联络；　④直接监察应急操作人员行动；　⑤最大限度地保证现场人员和外援人员及相关人员的安全；　⑥协调后勤方面以支援应急反应组织；　⑦应急反应组织的启动；　⑧应急评估、确定升高或降低应急警报级别；　⑨通报外部机构，决定请求外部援助；　⑩决定应急撤离，决定事故现场外影响区域的安全性。　　2、应急预案副总指挥的职能及职责　　①协助应急总指挥组织和指挥应急操作任务；②向应急总指挥提出采取的减缓事故后果行动的应急反应对策和建议；　　③保持与事故现场副总指挥的直接联络；　　④协调、组织和获取应急所需的其它资源，设备以支援现场的应急操作；　　⑤组织公司的相关技术和管理人员对施工场区生产过程各危险源进行风险评估；　　⑥定期检查各常设应急反应组织和部门的日常工作和应急反应准备状态；　　⑦根据各施工场区的实际条件，努力与周边有条件的企业为在事故应急处理中共享资源、相互帮助、建立共同应急救援网络和制定应急救援协议。　　3、现场抢救组的职能及职责　　①抢救现场伤员； 　　②抢救现场物资；　　③组建现场消防队；　　④保证现场救援通道的畅通。　　4、危险源风险评估组的职能和职责　　①对各施工现场特点以及生产安全过程的危险源进行科学的风险评估；　　②指导生产安全部门安全措施落实和监控工作，减少和避免危险源的事故发生；　　③完善危险源的风险评估资料信息，为应急反应的评估提供科学的合理的、准确的依据；　　④落实周边协议应急反应共享资源及应急反应最快捷有效的社会公共资源的报警联络方式，为应急反应提供及时的应急反应支援措施；　　⑤确定各种可能发生事故的应急反应现场指挥中心位置以使应急反应及时启用；　　⑥科学合理地制定应急反应物资器材、人力计划。　　5、技术处理组的职能和职责　　①根据项目部施工生产内容及特点，制订可能出现而必须运用建筑工程技术解决的应急反应方案，整理归档，为事故现场提供有效的工程技术服务做好技术储备；　　②应急预案启动后，根据事故现场的特点，及时向应急总指挥提供科学的工程技术方案和技术支持，有效地指导应急反应行动中的工程技术工作。　　6、善后工作组的职能和职责　　①做好伤亡人员及家属的稳定工作，确保事故发生后伤亡人员及家属思想能够稳定，大灾之后不发生大乱；　　②做好受伤人员医疗救护的跟踪工作，协调处理医疗救护单位的相关矛盾；　　③与保险部门一起做好伤亡人员及财产损失的理赔工作；　　④慰问有关伤员及家属。 　　7、事故调查组的职能及职责　　①保护事故现场；　　②对现场的有关实物资料进行取样封存；　　③调查了解事故发生的主要原因及相关人员的责任；　　④按“四不放过”的原则对相关人员进行处罚、教育、总结。　　8、后勤供应组的职能及职责　　①协助制订施工项目应急反应物资资源的储备计划，按已制订的项目施工生产厂场的应急反应物资储备计划，检查、监督、落实应急反应物资的储备数量，收集和建立并归档；　　②定期检查、监督、落实应急反应物资资源管理人员的到位和变更情况及时调整应急反应物资资源的更新和达标；　　③定期收集和整理各项目经理部施工场区的应急反应物资资源信息、建立档案并归档，为应急反应行动的启动，做好物资源数据储备；　　④应急预案启动后，按应急总指挥的部署，有效地组织应急反应物资资源到施工现场，并及时对事故现场进行增援，同时提供后勤服务。　　（二）、二级应急反应组织机构各部门的职能及职责　　1、事故现场副指挥的职能及职责　　①所有施工现场操作和协调，包括与指挥中心的协调；　　②现场事故评估；　　③保证现场人员和公众应急反应行动的执行；　　④控制紧急情况；　　⑤做好与消防、医疗、交通管制、抢险救灾等各公共救援部门的联系；　　2、现场伤员营救组的职能与职责 　　①引导现场作业人员从安全通道疏散；　　②对受伤人员进行营救至安全地带。　　3、物资抢救组的职能和职责；　　①抢救可以转移的场区内物资；　　②转移可能引起新危险源的物资到安全地带。　　4、消防灭火组的职能和职责　　①启动场区内的消防灭火装置和器材进行初期的消防灭火自救工作；　②协助消防部门进行消防灭火的辅助工作。　　5、保卫疏导组的职能和职责　　①对场区内外进行有效的隔离工作和维护现场应急救援通道畅通的工作；　　②疏散场区内外人员撤出危险地带。　　6、后勤供应组的职能及职责　　①迅速调配抢险物资器材至事故发生点；　　②提供和检查抢险人员的装备和安全防护；　　③及时提供后续的抢险物资；　　④迅速组织后勤必须供给的物品，并及时输送后勤物品到抢险人员手中。　　(三)、应急反应组织机构人员的构成　　应急反应组织机构在应急总指挥、应急副总指挥的领导下由各职能部门、项目部的人员分别兼职构成。　　1、应急总指挥由公司的法定代表人担任；　　2、应急副总指挥由公司的副总经理担任；　　3、现场抢救组组长由公司的各工程项目经理担任，项目部组成人员为成员； 　　4、危险源风险评估组组长由公司的工程部经理担任，工程部其他人员为成员；　　5、技术处理组组长由公司的经营部经理担任，经营部其他人员为成员；　　6、善后工作组组长由公司的安全部经理担任，安全部其他人员为成员；　　7、后勤供应组组长由公司的财务部经理担任，财务部其他人员为成员；　　8、事故调查组组长由公司的办公室主任及安全部副科长担任，施工现场安全员为成员；　　9、事故现场副指挥由项目部的项目经理担任；　　10、现场伤员营救组由施工队长担任组长，各作业班组分别抽调人员组成；11、物资抢救组由施工员、材料员各作业班组抽调人员组成；1脚手架计算1.1钢梁悬挑脚手架（带连梁）工16型钢悬挑脚手架，悬挑梁间距不大于3m，悬挑长度2.65m，锚固长度3.35m。ф18钢筋锚固，带[14a联梁。卸载采用6×19钢丝绳，钢丝绳公称抗拉强度不小于1850Mpa，间距同悬挑梁间距。脚手架搭设高度18.5m，立杆间距不大于1.5m，脚手架排距1.05m，步距1.4m，连墙杆采用双扣件固定，间距为两部三跨，小横杆在上间距不大于0.75m。钢管采用直径为ф48×3.6钢管。脚手板设计铺设层数为2层。计算依据：依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）、《混凝土结构设计规范》（GB50010-2010）、《钢结构设计规范》（GB50017-2003）、《建筑结构荷载规范》（GB50009-2012）编制。一、参数信息:1.脚手架参数 计算的脚手架为双排脚手架，横杆与立杆采用单扣件方式连接，搭设高度为18.5米，立杆采用单立管。搭设尺寸为：立杆的纵距1.50米，立杆的横距0.90米，立杆的步距1.40米。内排架距离墙长度为0.40米。小横杆在上，搭接在大横杆上的小横杆根数为2根。采用的钢管类型为Φ48×3.6。连墙件采用2步3跨，竖向间距2.80米，水平间距4.50米,采用扣件连接。2.荷载参数施工均布荷载为3.0kN/m2，脚手板自重标准值0.35kN/m2，同时施工2层，脚手板共铺设2层。脚手架用途:混凝土、砌筑结构脚手架。悬挑水平钢梁采用16号工字钢，其中建筑物外悬挑段长度1.40米，建筑物内锚固段长度3.30米。悬挑水平钢梁上面的联梁采用14a号槽钢槽口水平，相邻悬挑钢梁之间的联梁上最多布置2根立杆。悬挑水平钢梁采用拉杆与建筑物拉结，最外面支点距离建筑物1.30m。拉杆采用钢丝绳。 立面图 剖面图二、小横杆的计算:小横杆按照简支梁进行强度和挠度计算。按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。考虑活荷载在横向水平杆上的最不利布置(验算弯曲正应力和挠度不计入悬挑荷载)。1.均布荷载值计算小横杆的自重标准值P1=0.036kN/m 脚手板的荷载标准值P2=0.350×1.500/3=0.175kN/m活荷载标准值Q=3.000×1.500/3=1.500kN/m荷载的计算值q=1.2×0.036+1.2×0.175+1.4×1.500=2.353kN/m小横杆计算简图2.抗弯强度计算最大弯矩考虑为简支梁均布荷载作用下的弯矩计算公式如下:M=2.353×0.902/8=0.238kN.mσ=M/W=0.238×106/4372.0=54.50N/mm2小横杆的计算强度≤205N/mm2,满足要求!3.挠度计算最大挠度考虑为简支梁均布荷载作用下的挠度计算公式如下:荷载标准值q=0.04+1.50+0.17=1.71kN/m简支梁均布荷载作用下的最大挠度V=5.0×1.71×900.04/(384×2.06×105×104930.0)=0.68mm 小横杆的最大挠度小于900.0/150与规范规定10mm,满足要求!三、大横杆的计算:大横杆按照三跨连续梁进行强度和挠度计算。用小横杆支座的最大反力计算值，考虑活荷载在大横杆的不利布置，计算大横杆的最大弯矩和变形。1.荷载值计算小横杆的自重标准值P1=0.036×0.900=0.032kN脚手板的荷载标准值P2=0.350×0.900×1.500/3=0.158kN活荷载标准值Q=3.000×0.900×1.500/3=1.350kN荷载的计算值P=(1.2×0.032+1.2×0.158+1.4×1.350)/2=1.059kN大横杆计算简图2.抗弯强度计算最大弯矩考虑为大横杆自重均布荷载与荷载的计算值最不利分配的弯矩和均布荷载最大弯矩计算公式如下:集中荷载最大弯矩计算公式如下:M=0.08×(1.2×0.036)×1.5002+0.267×1.059×1.500=0.432kN.m σ=0.432×106/4372.0=98.784N/mm2大横杆的计算强度≤205N/mm2,满足要求!3.挠度计算最大挠度考虑为大横杆自重均布荷载与荷载的计算值最不利分配的挠度和均布荷载最大挠度计算公式如下:集中荷载最大挠度计算公式如下:大横杆自重均布荷载引起的最大挠度V1=0.677×0.036×1500.004/(100×2.060×105×104930.000)=0.06mm集中荷载标准值P=(0.032+0.158+1.350)/2=0.770kN集中荷载标准值最不利分配引起的最大挠度V2=1.883×769.950×1500.003/(100×2.060×105×104930.000)=2.26mm最大挠度和V=V1+V2=2.320mm大横杆的最大挠度小于1500.0/150与规范规定10mm,满足要求!四、扣件抗滑力的计算:按规范（JGJ130-2011）表5.1.7,直角、旋转单扣件承载力取值为8.00kN，按照扣件抗滑承载力系数1.00该工程实际的旋转单扣件承载力取值为8.00kN。 纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.2.5):R≤Rc(规范JGJ130-2011公式5.2.5)其中Rc——扣件抗滑承载力设计值,取8.00kN。R——纵向或横向水平杆传给立杆的竖向作用力设计值；小横杆的自重标准值P1=0.036×0.900×3/2=0.049kN大横杆的自重标准值P2=0.036×1.500=0.054kN脚手板的荷载标准值P3=0.350×0.900×1.500/2=0.236kN活荷载标准值Q=3.000×0.900×1.500/2=2.025kN荷载的计算值R=1.2×0.049+1.2×0.054+1.2×0.236+1.4×2.025=3.242kN单扣件抗滑承载力的设计计算R≤8.00满足要求!五、脚手架荷载标准值:作用于脚手架的荷载包括静荷载、活荷载和风荷载。静荷载标准值包括以下内容：(1)脚手架自重标准值产生的轴向力每米立杆承受的结构自重标准值(kN/m)gk:查规范本例为0.1277NG1=0.1277×18.500=2.362kN(2)脚手板自重标准值产生的轴向力脚手板的自重标准值(kN/m2):本例采用木脚手板，标准值为0.35NG2=0.350×2×1.500×(0.900+0.400)/2=0.682kN(3)栏杆与挡脚手板自重标准值产生的轴向力 栏杆与挡脚手板自重标准值(kN/m):本例采用栏杆、木脚手板标挡板，准值为0.17NG3=0.170×1.500×2/2=0.255kN(4)吊挂的安全设施，安全网自重标准值产生的轴向力吊挂的安全设施荷载，包括安全网自重标准值(kN/m2):0.010NG4=0.010×1.500×18.500=0.277kN经计算得到，静荷载标准值构配件自重：NG2K=NG2+NG3+NG4=1.214kN。NG2KL=NG2+NG3+NG4L=0.937kN。钢管结构自重与构配件自重：NG=NG1+NG2k=3.576kN。(5)施工荷载标准值产生的轴向力施工均布荷载标准值(kN/m2):3.000NQ=3.000×2×1.500×0.900/2=4.05kN(6)风荷载标准值产生的轴向力风荷载标准值:（参考规范JGJ130-2011公式4.2.5）其中W0——基本风压(kN/m2)，按照《建筑结构荷载规范》（GB50009-2012）的规定采用：W0=0.450<1>可按《建筑结构荷载规范》（GB50009-2012）附表D.4取重现期10年确定，根据本工程工况，取修正系数为0.7<2>脚手架使用期较短，一般为2~5年，遇到强劲风的概率相对要小得多； Uz——风荷载高度变化系数，按照《建筑结构荷载规范》（GB50009-2012）的规定采用：脚手架底部Uz=1.200,风荷载虽然在脚手架顶部达到最大，但此处脚手架结构所产生的轴压力却最小；而在5m（底部）处风荷载虽然最小，但脚手架自重产生的轴压力接近最大，综合计算值也最大，根据以上分析，立杆稳定性验算时风压高度变化系数的取值应选脚手架底部。Us——风荷载体型系数：Us=1.1310经计算得到，脚手架底部风荷载标准值Wk=0.7×1.200×1.1310×0.450=0.428kN/m2。考虑风荷载时,立杆的轴向压力设计值（参考规范JGJ130-2011公式5.2.7-2）N=1.2NG+0.9×1.4NQ=9.394kN不考虑风荷载时,立杆的轴向压力设计值（参考规范JGJ130-2011公式5.2.7-1）N=1.2NG+1.4NQ=9.961kN风荷载设计值产生的立杆段弯矩MW（参考规范JGJ130-2011公式5.2.9）MW=0.9×1.4Wklah2/10其中Wk——风荷载基本风压标准值(kN/m2)；la——立杆的纵距(m)；h——立杆的步距(m)。经计算得,底部立杆段弯矩Mw=0.9×1.4×0.428×1.50×1.402/10=0.158kN/m六、立杆的稳定性计算:1.不考虑风荷载时,立杆的稳定性计算 （参考规范JGJ130-2011公式5.2.6-1）其中N——立杆的轴心压力设计值，N=9.961kN；i——计算立杆的截面回转半径，i=1.60cm；u——计算长度系数，由脚手架的基本参数确定，u=1.50；h——立杆步距，h=1.40；λ——计算长细比,由k=1时,λ=kuh/i=131；λ≤[λ]=210,满足要求!k——计算长度附加系数，取1.155；l0——计算长度(m),由公式l0=kuh确定，l0=2.43m；Φ——轴心受压立杆的稳定系数,由k=1.155时,λ=kuh/i=152的结果查表得到0.301；A——立杆净截面面积，A=4.11cm2；W——立杆净截面模量(抵抗矩),W=4.37cm3；f——钢管立杆抗压强度设计值，f=205.00N/mm2；σ——钢管立杆受压强度计算值(N/mm2)；经计算得到σ=9961.000/(0.301×410.700)=80.55N/mm2不考虑风荷载时，立杆的稳定性计算σ可按《建筑结构荷载规范》（GB50009-2012）附表D.4取重现期10年确定，根据本工程工况，取修正系数为0.7<2>脚手架使用期较短，一般为2~5年，遇到强劲风的概率相对要小得多； Uz——风荷载高度变化系数，按照《建筑结构荷载规范》（GB50009-2012）的规定采用：脚手架底部Uz=1.000,风荷载虽然在脚手架顶部达到最大，但此处脚手架结构所产生的轴压力却最小；而在5m（底部）处风荷载虽然最小，但脚手架自重产生的轴压力接近最大，综合计算值也最大，根据以上分析，立杆稳定性验算时风压高度变化系数的取值应选脚手架底部。Us——风荷载体型系数：Us=0.8690经计算得到，脚手架底部风荷载标准值Wk=0.7×1.000×0.8690×0.450=0.274kN/m2。考虑风荷载时,立杆的轴向压力设计值（参考规范JGJ130-2011公式5.2.7-2）N=1.2NG+0.9×1.4NQ=11.705kN不考虑风荷载时,立杆的轴向压力设计值（参考规范JGJ130-2011公式5.2.7-1）N=1.2NG+1.4NQ=12.385kN风荷载设计值产生的立杆段弯矩MW（参考规范JGJ130-2011公式5.2.9）MW=0.9×1.4Wklah2/10其中Wk——风荷载基本风压标准值(kN/m2)；la——立杆的纵距(m)；h——立杆的步距(m)。经计算得,底部立杆段弯矩Mw=0.9×1.4×0.274×1.80×1.402/10=0.122kN/m六、立杆的稳定性计算:1.不考虑风荷载时,立杆的稳定性计算 （参考规范JGJ130-2011公式5.2.6-1）其中N——立杆的轴心压力设计值，N=12.385kN；i——计算立杆的截面回转半径，i=1.60cm；u——计算长度系数，由脚手架的基本参数确定，u=1.50；h——立杆步距，h=1.40；λ——计算长细比,由k=1时,λ=kuh/i=131；λ≤[λ]=210,满足要求!k——计算长度附加系数，取1.155；l0——计算长度(m),由公式l0=kuh确定，l0=2.43m；Φ——轴心受压立杆的稳定系数,由k=1.155时,λ=kuh/i=152的结果查表得到0.301；A——立杆净截面面积，A=4.11cm2；W——立杆净截面模量(抵抗矩),W=4.37cm3；f——钢管立杆抗压强度设计值，f=205.00N/mm2；σ——钢管立杆受压强度计算值(N/mm2)；经计算得到σ=12385.000/(0.301×410.700)=100.15N/mm2不考虑风荷载时，立杆的稳定性计算σ可按《建筑结构荷载规范》（GB50009-2012）附表D.4取重现期10年确定，根据本工程工况，取修正系数为1<2>脚手架使用期较短，一般为2~5年，遇到强劲风的概率相对要小得多； Uz——风荷载高度变化系数，按照《建筑结构荷载规范》（GB50009-2012）的规定采用：脚手架底部Uz=0.650,风荷载虽然在脚手架顶部达到最大，但此处脚手架结构所产生的轴压力却最小；而在5m（底部）处风荷载虽然最小，但脚手架自重产生的轴压力接近最大，综合计算值也最大，根据以上分析，立杆稳定性验算时风压高度变化系数的取值应选脚手架底部。Us——风荷载体型系数：Us=1.1310经计算得到，脚手架底部风荷载标准值Wk=1×0.650×1.1310×0.300=0.221kN/m2。考虑风荷载时,立杆的轴向压力设计值（参考规范JGJ130-2011公式5.2.7-2）N=1.2NG+0.9×1.4NQ=5.815kN不考虑风荷载时,立杆的轴向压力设计值（参考规范JGJ130-2011公式5.2.7-1）N=1.2NG+1.4NQ=5.941kN风荷载设计值产生的立杆段弯矩MW（参考规范JGJ130-2011公式5.2.9）MW=0.9×1.4Wklah2/10其中Wk——风荷载基本风压标准值(kN/m2)；la——立杆的纵距(m)；h——立杆的步距(m)。经计算得,底部立杆段弯矩Mw=0.9×1.4×0.221×1.50×1.402/10=0.082kN/m六、立杆的稳定性计算:卸荷吊点按照构造考虑，不进行计算。 1.不考虑风荷载时,立杆的稳定性计算（参考规范JGJ130-2011公式5.2.6-1）其中N——立杆的轴心压力设计值，N=5.941kN；i——计算立杆的截面回转半径，i=1.59cm；u——计算长度系数，由脚手架的基本参数确定，u=1.80；h——立杆步距，h=1.40；λ——计算长细比,由k=1时,λ=kuh/i=158；λ≤[λ]=230,满足要求!k——计算长度附加系数，取1.155；l0——计算长度(m),由公式l0=kuh确定，l0=2.91m；Φ——轴心受压立杆的稳定系数,由k=1.155时,λ=kuh/i=183的结果查表得到0.214；A——立杆净截面面积，A=5.06cm2；W——立杆净截面模量(抵抗矩),W=5.26cm3；f——钢管立杆抗压强度设计值，f=205.00N/mm2；σ——钢管立杆受压强度计算值(N/mm2)；经计算得到σ=5941.000/(0.214×506.000)=54.95N/mm2不考虑风荷载时，立杆的稳定性计算σ
