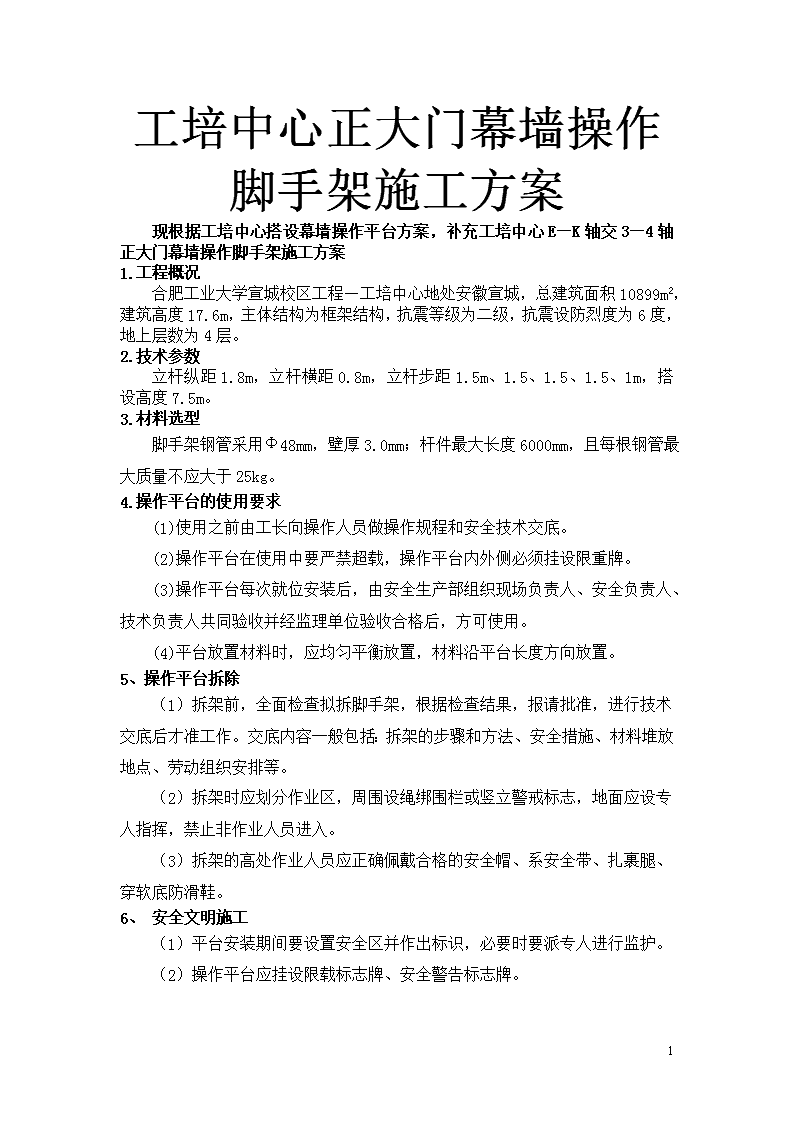

工培中心正大门幕墙操作脚手架施工方案

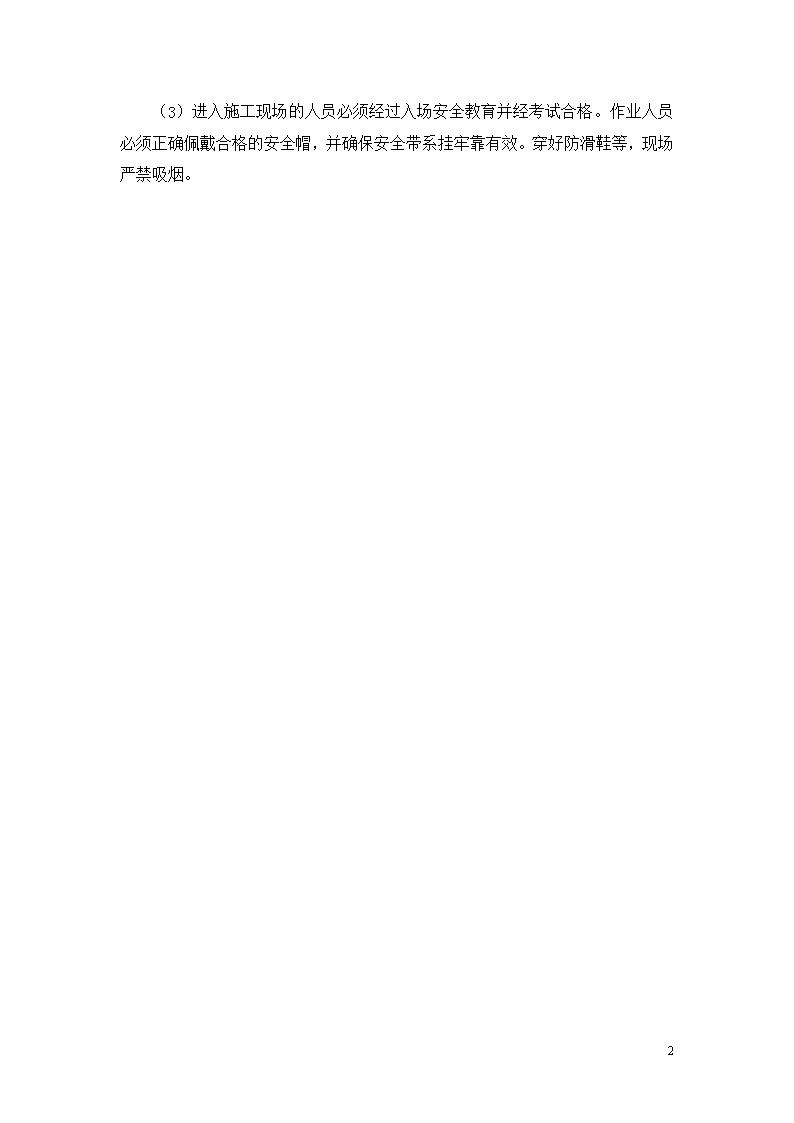

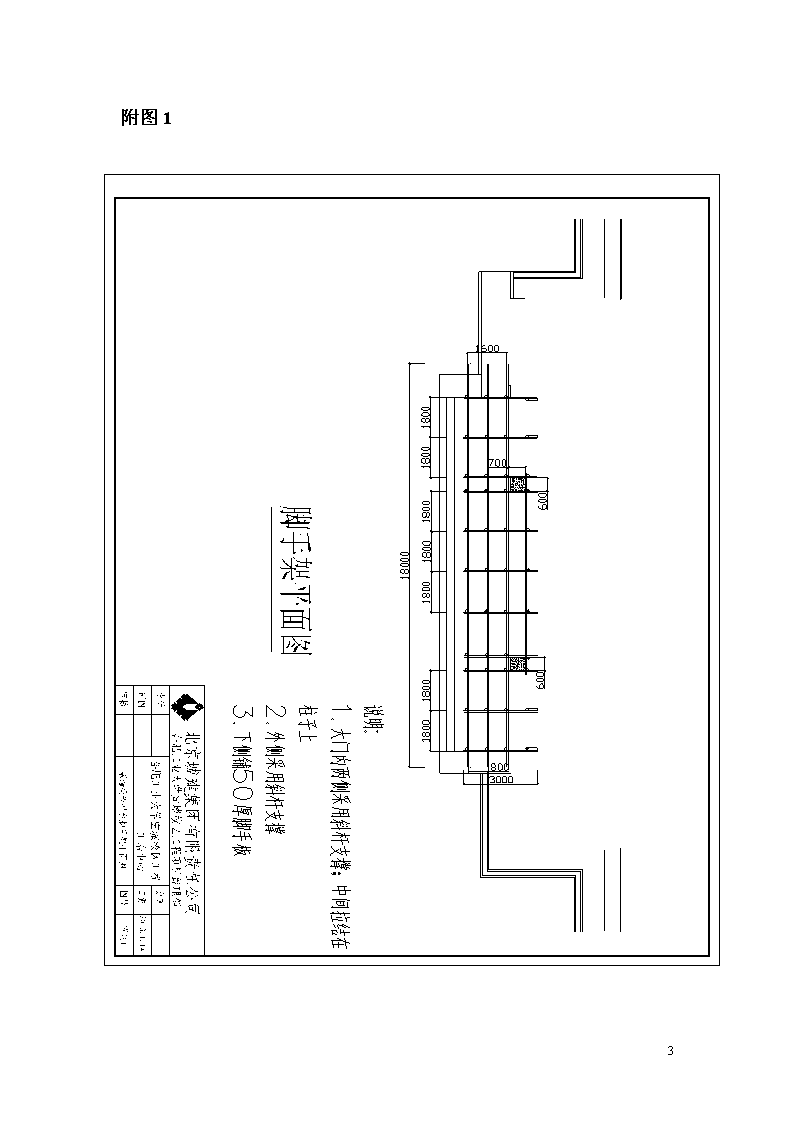

'工培中心正大门幕墙操作脚手架施工方案现根据工培中心搭设幕墙操作平台方案，补充工培中心E—K轴交3—4轴正大门幕墙操作脚手架施工方案1.工程概况合肥工业大学宣城校区工程—工培中心地处安徽宣城，总建筑面积10899m2，建筑高度17.6m，主体结构为框架结构，抗震等级为二级，抗震设防烈度为6度，地上层数为4层。2.技术参数立杆纵距1.8m，立杆横距0.8m，立杆步距1.5m、1.5、1.5、1.5、1m，搭设高度7.5m。3.材料选型脚手架钢管采用Φ48mm，壁厚3.0mm；杆件最大长度6000mm，且每根钢管最大质量不应大于25kg。4.操作平台的使用要求(1)使用之前由工长向操作人员做操作规程和安全技术交底。(2)操作平台在使用中要严禁超载，操作平台内外侧必须挂设限重牌。(3)操作平台每次就位安装后，由安全生产部组织现场负责人、安全负责人、技术负责人共同验收并经监理单位验收合格后，方可使用。(4)平台放置材料时，应均匀平衡放置，材料沿平台长度方向放置。5、操作平台拆除（1）拆架前，全面检查拟拆脚手架，根据检查结果，报请批准，进行技术交底后才准工作。交底内容一般包括：拆架的步骤和方法、安全措施、材料堆放地点、劳动组织安排等。（2）拆架时应划分作业区，周围设绳绑围栏或竖立警戒标志，地面应设专人指挥，禁止非作业人员进入。（3）拆架的高处作业人员应正确佩戴合格的安全帽、系安全带、扎裹腿、穿软底防滑鞋。6、安全文明施工（1）平台安装期间要设置安全区并作出标识，必要时要派专人进行监护。（2）操作平台应挂设限载标志牌、安全警告标志牌。15 （3）进入施工现场的人员必须经过入场安全教育并经考试合格。作业人员必须正确佩戴合格的安全帽，并确保安全带系挂牢靠有效。穿好防滑鞋等，现场严禁吸烟。15 附图115 附图215 附图315 钢管落地脚手架计算书一、脚手架参数脚手架搭设方式双排脚手架脚手架钢管类型Ф48×3脚手架搭设高度H(m)7.5脚手架沿纵向搭设长度L(m)3立杆步距h(m)1.5立杆纵距或跨距la(m)1.8立杆横距lb(m)0.8内立杆离建筑物距离a(m)0.1双立杆计算方法按构造要求设计双立杆计算高度H1(m)7.5二、荷载设计脚手板类型竹串片脚手板脚手板自重标准值Gkjb(kN/m2)0.35脚手板铺设方式2步1设密目式安全立网自重标准值Gkmw(kN/m2)0.01挡脚板类型竹串片挡脚板栏杆与挡脚板自重标准值Gkdb(kN/m)0.14挡脚板铺设方式2步1设每米立杆承受结构自重标准值gk(kN/m)0.129横向斜撑布置方式2跨1设结构脚手架作业层数njj1结构脚手架荷载标准值Gkjj(kN/m2)3装修脚手架作业层数nzj1装修脚手架荷载标准值Gkzj(kN/m2)2地区安徽宣城市风荷载标准值ωk(kN/m2)(连墙件、单立杆稳定性)0.03，0.03基本风压ω0(kN/m2)0.4风荷载体型系数μs0.09风压高度变化系数μz(连墙件、单立杆稳定性)0.74，0.7415 计算简图：立面图三、纵向水平杆验算纵、横向水平杆布置方式纵向水平杆在上横向水平杆上纵向水平杆根数n2横杆抗弯强度设计值[f](N/mm2)205横杆截面惯性矩I(mm4)107800横杆弹性模量E(N/mm2)206000横杆截面抵抗矩W(mm3)4490承载能力极限状态q=1.2×(0.033+Gkjb×lb/(n+1))+1.4×Gk×lb/(n+1)=1.2×(0.033+0.35×0.8/(2+1))+1.4×3×0.8/(2+1)=1.27kN/m正常使用极限状态q"=(0.033+Gkjb×lb/(n+1))+Gk×lb/(n+1)=(0.033+0.35×0.8/(2+1))+3×0.8/(2+1)=0.93kN/m计算简图如下：15 1、抗弯验算Mmax=0.1qla2=0.1×1.27×1.82=0.41kN·mσ=Mmax/W=0.41×106/4490=91.79N/mm2≤[f]=205N/mm2满足要求！2、挠度验算νmax=0.677q"la4/(100EI)=0.677×0.93×18004/(100×206000×107800)=2.966mmνmax＝2.966mm≤[ν]＝min[la/150，10]＝min[1800/150，10]＝10mm满足要求！3、支座反力计算承载能力极限状态Rmax=1.1qla=1.1×1.27×1.8=2.52kN正常使用极限状态Rmax"=1.1q"la=1.1×0.93×1.8=1.83kN四、横向水平杆验算承载能力极限状态由上节可知F1=Rmax=2.52kNq=1.2×0.033=0.04kN/m正常使用极限状态由上节可知F1"=Rmax"=1.83kN15 q"=0.033kN/m15 1、抗弯验算计算简图如下：弯矩图(kN·m)σ=Mmax/W=0.67×106/4490=148.88N/mm2≤[f]=205N/mm2满足要求！2、挠度验算计算简图如下：15 变形图(mm)νmax＝1.495mm≤[ν]＝min[lb/150，10]＝min[800/150，10]＝5.33mm满足要求！3、支座反力计算承载能力极限状态Rmax=2.54kN五、扣件抗滑承载力验算横杆与立杆连接方式双扣件扣件抗滑移折减系数0.85扣件抗滑承载力验算：纵向水平杆：Rmax=2.52/2=1.26kN≤Rc=0.85×12=10.2kN横向水平杆：Rmax=2.54kN≤Rc=0.85×12=10.2kN满足要求！六、荷载计算脚手架搭设高度H7.5脚手架钢管类型Ф48×3每米立杆承受结构自重标准值gk(kN/m)0.129立杆静荷载计算1、立杆承受的结构自重标准值NG1k15 单外立杆：NG1k=(gk+la×n/2×0.033/h)×H=(0.129+1.8×2/2×0.033/1.5)×7.5=1.27kN单内立杆：NG1k=1.27kN2、脚手板的自重标准值NG2k1单外立杆：NG2k1=(H/h+1)×la×lb×Gkjb×1/2/2=(7.5/1.5+1)×1.8×0.8×0.35×1/2/2=0.76kN单内立杆：NG2k1=0.76kN3、栏杆与挡脚板自重标准值NG2k2单外立杆：NG2k2=(H/h+1)×la×Gkdb×1/2=(7.5/1.5+1)×1.8×0.14×1/2=0.76kN4、围护材料的自重标准值NG2k3单外立杆：NG2k3=Gkmw×la×H=0.01×1.8×7.5=0.14kN构配件自重标准值NG2k总计单外立杆：NG2k=NG2k1+NG2k2+NG2k3=0.76+0.76+0.14=1.65kN单内立杆：NG2k=NG2k1=0.76kN立杆施工活荷载计算外立杆：NQ1k=la×lb×(njj×Gkjj+nzj×Gkzj)/2=1.8×0.8×(1×3+1×2)/2=3.6kN内立杆：NQ1k=3.6kN组合风荷载作用下单立杆轴向力：单外立杆：N=1.2×(NG1k+NG2k)+0.9×1.4×NQ1k=1.2×(1.27+1.65)+0.9×1.4×3.6=8.03kN单内立杆：N=1.2×(NG1k+NG2k)+0.9×1.4×NQ1k=1.2×(1.27+0.76)+0.9×1.4×3.6=6.96kN满足要求！Pg=k×[Fg]/α=9×1.37/0.85=14.49kN钢丝绳最小直径dmin=(Pg/0.5)1/2=(14.49/0.5)1/2=5.38mm15 吊环最小直径dmin=(4A/π)1/2=(4×[Fg]/([f]π))1/2=4×1.37×103/(65π))1/2=6mm注：[f]为拉环钢筋抗拉强度，按《混凝土结构设计规范》9.7.6每个拉环按2个截面计算的吊环应力不应大于65N/mm2第1次卸荷钢丝绳最小直径5.38mm，必须拉紧至1.37kN，吊环最小直径为6mm。八、立杆稳定性验算脚手架搭设高度H7.5立杆截面抵抗矩W(mm3)4490立杆截面回转半径i(mm)15.9立杆抗压强度设计值[f](N/mm2)205立杆截面面积A(mm2)424连墙件布置方式两步两跨1、立杆长细比验算立杆计算长度l0=Kμh=1×1.5×1.5=2.25m长细比λ=l0/i=2.25×103/15.9=141.51≤210轴心受压构件的稳定系数计算：立杆计算长度l0=kμh=1.155×1.5×1.5=2.6m长细比λ=l0/i=2.6×103/15.9=163.44查《规范》表A得，φ=0.265满足要求！2、立杆稳定性验算不组合风荷载作用单立杆的轴心压力设计值N=(1.2×(NG1k+NG2k)+1.4×NQ1k)×(hx1+(1-Kf)×(Hx顶-hx1)+max[6，(1-Kf)×hj顶])/H=(1.2×(1.27+1.65)+1.4×3.6)×(7+(1-0.8)×(7-7)+max[6，(1-0.8)×0.5])/7.5=14.8kNσ=N/(φA)=14797.54/(0.265×424)=131.7N/mm2≤[f]=205N/mm215 满足要求！组合风荷载作用单立杆的轴心压力设计值N=(1.2×(NG1k+NG2k)+0.9×1.4×NQ1k)×(hx1+(1-Kf)×(Hx顶-hx1)+max[6，(1-Kf)×hj顶])/H=(1.2×(1.27+1.65)+0.9×1.4×3.6)×(7+(1-0.8)×(7-7)+max[6，(1-0.8)×0.5])/7.5=13.92kNMw=0.9×1.4×Mwk=0.9×1.4×ωklah2/10=0.9×1.4×0.03×1.8×1.52/10=0.01kN·mσ=N/(φA)+Mw/W=13923.94/(0.265×424)+13594.39/4490=126.95N/mm2≤[f]=205N/mm2满足要求！15 九、连墙件承载力验算连墙件布置方式两步两跨连墙件连接方式扣件连接连墙件约束脚手架平面外变形轴向力N0(kN)3连墙件计算长度l0(mm)600连墙件截面面积Ac(mm2)489连墙件截面回转半径i(mm)158连墙件抗压强度设计值[f](N/mm2)205连墙件与扣件连接方式双扣件扣件抗滑移折减系数0.85Nlw=1.4×ωk×2×h×2×la=1.4×0.03×2×1.5×2×1.8=0.4kN长细比λ=l0/i=600/158=3.8，查《规范》表A.0.6得，φ=0.99(Nlw+N0)/(φAc)=(0.4+3)×103/(0.99×489)=7.01N/mm2≤0.85×[f]=0.85×205N/mm2=174.25N/mm2满足要求！扣件抗滑承载力验算：Nlw+N0=0.4+3=3.4kN≤0.85×12=10.2kN满足要求！15'
