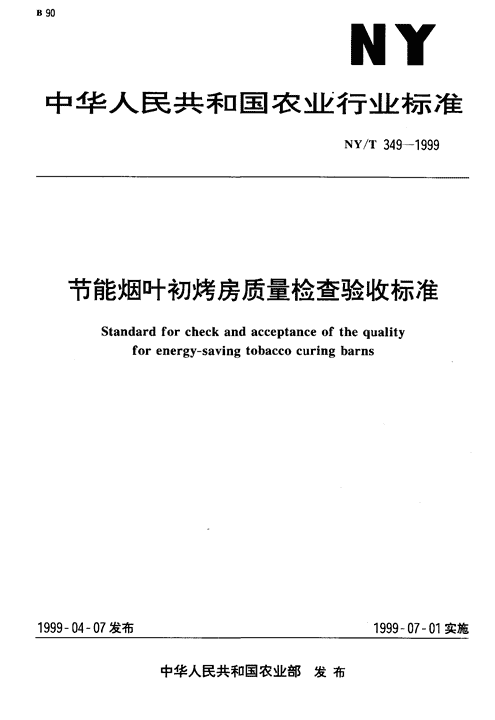

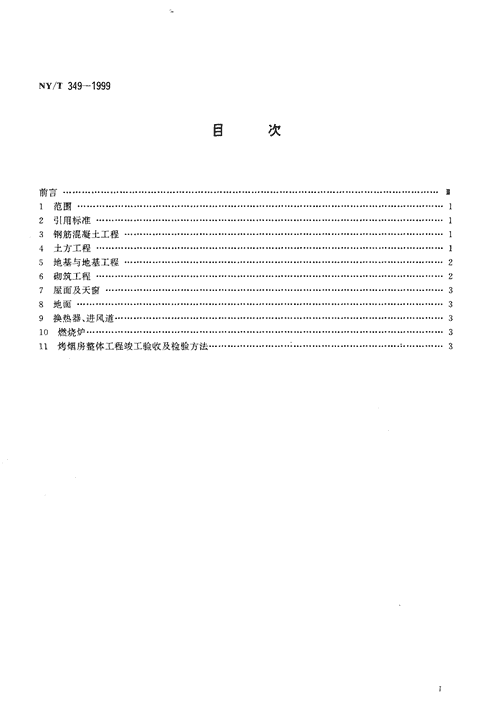

'B901/中华人民共和国农业行业标准NY/T349-1999节能烟叶初烤房质量检查验收标准Standardforcheckandacceptanceofthequalityforenergy-savingtobaccocuringbarns1999一04一07发布1999一07一01实施中华人民共和国农业部发布 NY/"r349-1999目次前言··················································································································⋯⋯11范围···············································································································⋯⋯12引用标准·········································································································⋯⋯13钢筋混凝土工程································································································⋯⋯14土方工程····························································································。············⋯⋯15地基与地基工程································································································⋯⋯26砌筑工程·························································,··············································⋯⋯27屋面及天窗······································································································⋯⋯38地面··············································································································⋯⋯39换热器、进风道···································································································⋯⋯310燃烧炉······。··································································。···········。····················⋯⋯3n烤烟房整体工程竣工验收及检验方法···········,········⋯⋯..................................:.............3 NY/T349-1999前言本标准是节能烟叶初烤房质量检查验收方面的基本标准,包括钢筋混凝土工程、土方工程、地基与地基工程、砌筑工程、换热器等方面的技术要求和烤烟房整体工程竣工验收及检验方法等各方面的内容。本标准由农业部科技教育司(原环保能源司)提出并归口。本标准起草单位:河南农业大学。本标准主要起草人:张百良、薛愈、梁爱琴、赵廷林、娄爱真、全林斯。 中华人民共和国农业行业标准节能烟叶初烤房质量检查验收标准NY/T349-1999Standardforcheckandacceptanceofthequalityforenergy-savingtobaccocuringbarns范围本标准规定了节能烟叶初烤房的建造质量和总体性能,并规定了验收标准。本标准适用于我国农村节能烟叶初烤房的验收2引用标准下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。GBJ107-1987混凝土强度检验评定标准GBJ301-1988建筑工程质量检验评定标准NY/T348-1999节能烟叶初烤房标准图集钢筋混凝土工程3.1钢筋绑扎钢筋的品种和质量必须符合设计要求和有关标准规定。钢筋绑扎时,缺扣、松口的数量不超过绑扣数的1000,且不应集中,弯钩的朝向应正确。3.2混凝土浇筑混凝土所用的水泥、砂、石、水、外加剂必须符合施工规范及有关规定。原材料配合比计量允许偏差士2%(重量)。混凝土的搅拌必须符合规定。混凝土应振捣密实,不得有峰窝、孔洞、露筋、缝隙夹渣层,具体要求参见GBJ301。成品钢筋混凝土预制件可按GBJ107的规定,对混凝土进行取样、制作、养护和试验试块,并评定混凝土强度。土方工程人工挖土柱基、基坑、基槽和管沟基底的土质必须符合设计要求(见表1),表1基坑、管沟外形尺寸允许偏差及检验一项一毛可允许偏},mm」检验方法标高+0,一50用水准仪检查长度、宽度一0由设计中心线向两边测量,用拉线和米尺检查边坡偏陡不允许用坡度尺检查.2回填土回填土的土料必须符合设计要求或施工规范的规定。回填土必须按规定分层夯压密实。取样测定中华人民共和国农业部1999一04一07批准1999一07一01实施 NY/T349-1999压实后的干土重力密度,其合格率不应小于900o;不合格干土重力密度的最低值与设计值的差不应大于。.08g/cm",且不应集中(见表2),表2回填土工程允许偏差及检验一一项断一卜允许能,mm}检验檐{顶面标高+0,一50用水平仪或拉线尺量检查表面整正度20由2m靠尺和楔形塞尺检查地墓与地基工程5.1灰土工程基底的土质必须符合设计要求,灰土的干土重力密度或贯入度必须符合设计要求和施工规范的规定。灰土配料要正确拌合均匀,虚铺厚度符合规定,夯压密实,表面无松散和起皮。分层留搓位置、方法正确,接搓密实,平整(见表3),表3灰土基础允许偏差及检验玩H】R许偏差,mm】检验方法}顶面标高用水准仪或拉线尺量检查表面平整度志;5由Zm靠尺和楔形塞尺检查5.2填压级配砂石基底的土质必须符合设计要求。干砂石的重力密度必须符合设计要求和施工规范的规定。级配砂石的配料要正确,拌合均匀,虚铺厚度符合规定,夯压密实,分层留搓位置方法正确,接搓密实、平整(见表4)e表4砂石地基的允许偏差及检验项目}允许偏差,mmI检验方法{顶标高用水准仪或拉线尺量检查表面平整度f2015由2m靠尺和楔形塞尺检查砌筑工程6.1基础砌筑砖的品种、强度等级必须符合设计要求。砂浆品种符合设计要求,强度必须符合下列规定:a)同品种、同强度砂浆各组试块的平均强度不小于试块标准养护抗压强度(fm.k);b)任意一组试块的强度不小于。.75fm.k;c)砌体砂浆必须饱满密实,实心砖砌体水平灰缝的砂浆饱满度不小于8000;d)外墙的转角处严禁留直搓,其他临时间断处留搓的作法必须符合施工规范的规定砖砌体上下错缝,每间无4皮砖通缝,砖砌体接搓处灰缝砂浆密实,缝、砖平直,每处接搓部位水平灰缝厚度不小于5mm或透亮的缺陷不超过5个(见表5).表5基础砌体允偏差及检验项目I允许偏差,mmI检验方法}轴线位置偏移用经纬仪或检线尺检查砌体顶面标高+1015由水准仪和尺检查2墙体砌筑砖的品种、强度等级必须符合设计要求,砂浆品种及强度应符合设计要求。同品种、同强度等级砂浆各组试块的平均强度不小于腼.k(试块标准养护抗压强度);任意一组试块的强度不小于0.5fm.k.砌 NY/T349-1999体砂浆必须密实饱满,实心砖砌体水平灰缝的砂浆饱满度不小于80环。外墙转角处严禁留直搓,其他间断处留搓做法必须符合规定。砌体上下错缝,砖柱、垛无包心砌法;窗门墙及清水墙面无通缝。砖砌体接搓处灰浆密实,缝、砖平直,每处接搓部位水平灰缝厚度不小于5mm或透亮的缺陷不超过5个。清水墙砌筑正确,竖缝通顺,刮缝深度适宜、一致,棱角整齐,墙面清洁美观(见表6),表6砖墙砌筑允许偏差及检验项目允许偏差,mm检验方法轴线位置偏移10用经纬仪或拉线尺检查基础和墙砌体顶面标高士15由水准仪和尺量检查每层5垂直度用经纬仪或吊线和尺量检查全高(落10m)10表面平整度(清水墙)5用2m靠尺和楔形塞尺检查水平灰缝平直度(清水墙)7用lom线和尺量检查水平灰缝厚度(10皮砖累计数)士8与皮数杆比较尺量检查清水墙面游丁走缝20吊线和尺量检查,以底层第一皮砖为准宽度士5门窗洞口尺量检查高度+15,一5烟囱一般同墙体一块砌筑,不得有漏气。了屋面及天窗屋面铺设应按设计要求分层铺设。检查保温、不凝结水、防水及排湿性能。天窗开关应灵活自如。a地面地面应分层按设计要求铺设、夯实,取样测定压实后的干土重力密度其合格率不应小于90yo,不合格干土重力密度的最低值与设计值的差不小于。.08g/cm",且不应集中。9换热器、进风道9.1进风道进风道墙灰浆应饱满,不得漏气。砖砌墙标高应一致(允差士2.5mm),进风道应清洁通畅。9.2换热器换热器铺板应符合设计要求,水泥砂浆应饱满,不得漏气,换热器四周应平整美观。9.3热风筒做到边铺板边设置热风筒,板与热风筒应结合严密,不得有漏气。10燃烧炉燃烧炉各部尺寸应按设计要求,并做到边砌筑边内抹炉壁。内壁应光滑顺畅。炉门密闭好。保湿层要干燥,虚实符合要求。11烤烟房整体工程竣工验收及检验方法11.1烤烟房交付使用前必须符合NY/T348的设计要求。 NY/T349-1999检验方法(直观检查法):应对施工记录和烤烟房部分几何尺寸进行复查。11.2烤烟房整体试烧必须符合下列要求待换热器接合缝达到设计强度的85%时,方可试烧。检验方法可通过空载实验。11.3空载实验。11.3.1气密性检查在燃烧炉内加入燃料,通过试烧来检查燃烧炉、换热器、烟囱的气密性,若有漏烟气现象要随时修补。11-3.2温差及保温性能测试在烤烟房内不装载烟叶的情况下进行,将多点温度计设在两棚平面位置(5个测试点)和烤烟房中心垂直位置(3个测试点以上),通过升温(一般将烤烟房内升温至so"c)及降温(接近环境温度)来测量烤烟房内平面、垂直方向的温差及保温性能指标'
