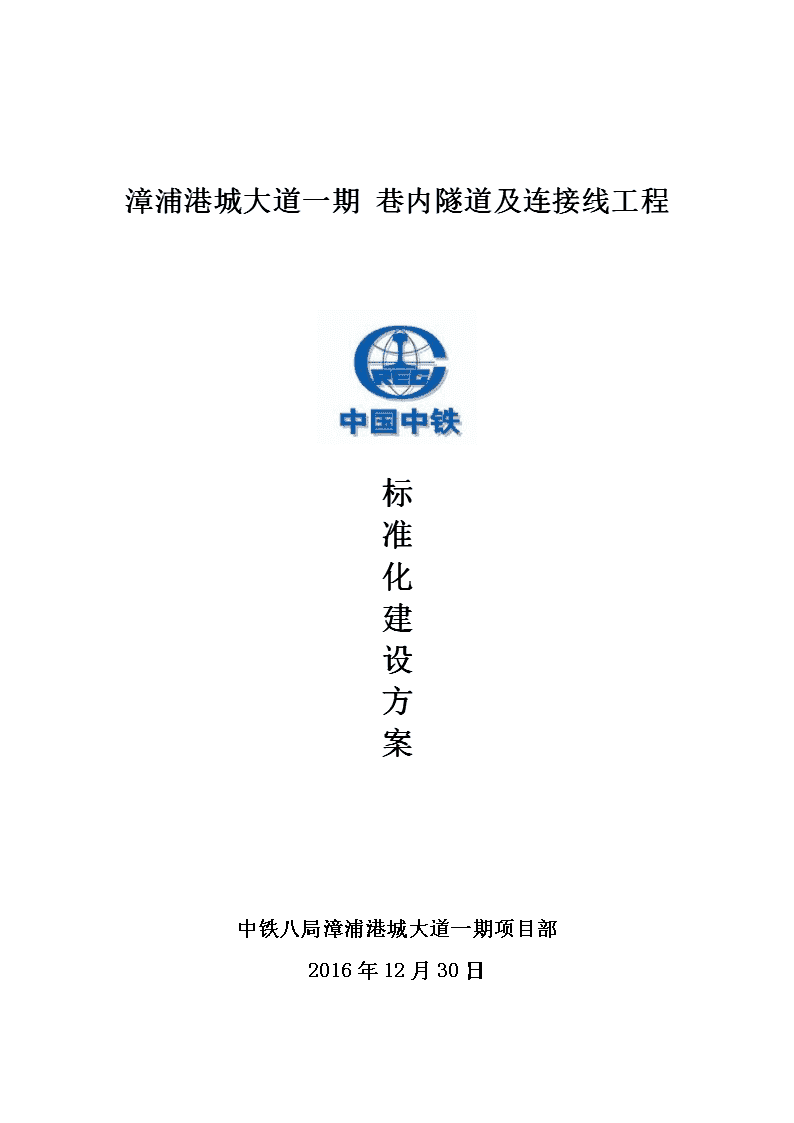

漳浦港城大道一期巷内隧道及连接线工程标准化方案

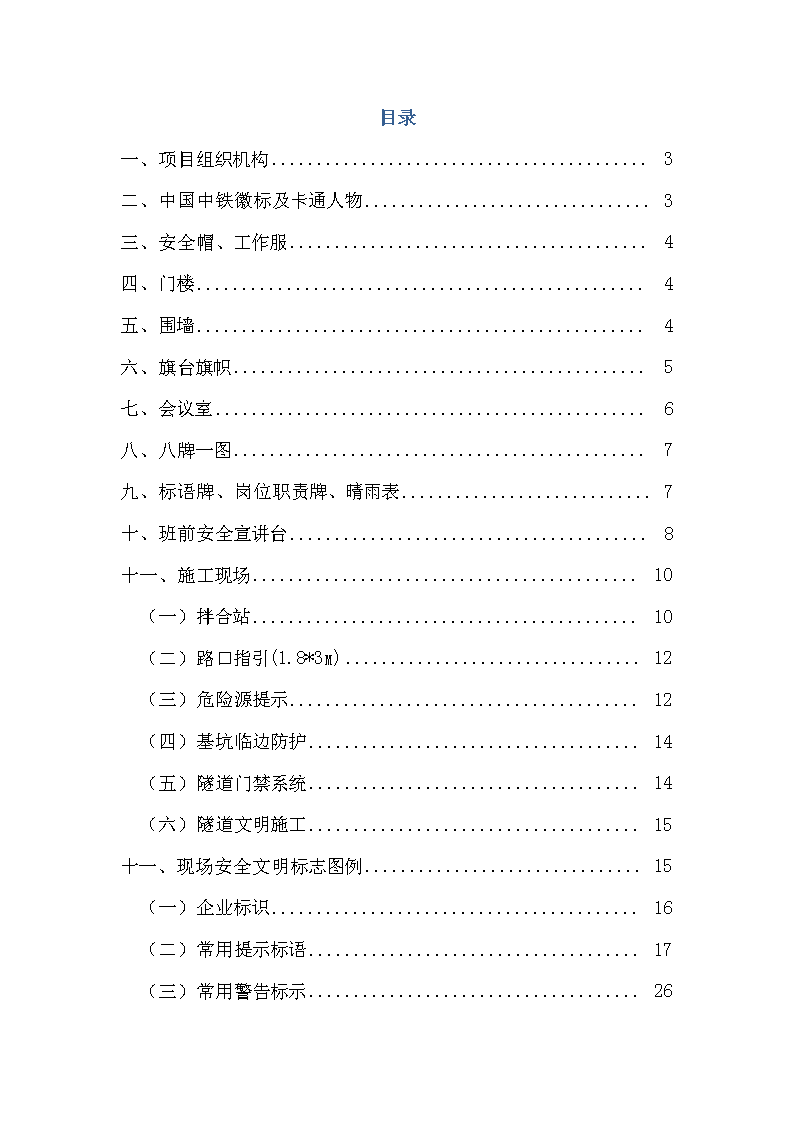

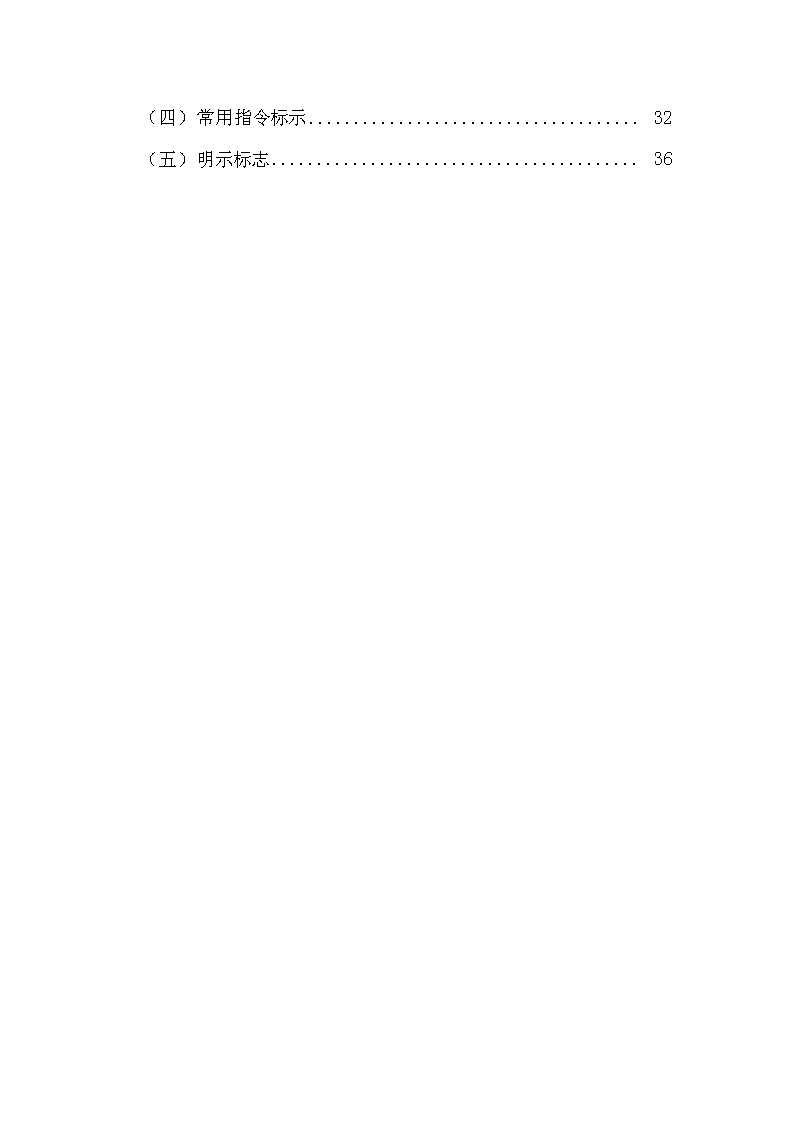

'漳浦港城大道一期巷内隧道及连接线工程标准化建设方案中铁八局漳浦港城大道一期项目部2016年12月30日 目录一、项目组织机构3二、中国中铁徽标及卡通人物3三、安全帽、工作服4四、门楼4五、围墙4六、旗台旗帜5七、会议室6八、八牌一图7九、标语牌、岗位职责牌、晴雨表7十、班前安全宣讲台8十一、施工现场10（一）拌合站10（二）路口指引(1.8*3m)12（三）危险源提示12（四）基坑临边防护14（五）隧道门禁系统14（六）隧道文明施工15十一、现场安全文明标志图例15（一）企业标识16（二）常用提示标语17（三）常用警告标示26 （四）常用指令标示32（五）明示标志36 漳浦港城一期巷内隧道及连接线工程标准化建设方案一、项目组织机构项目副经理项目总工工程部安质部工经部物机部财务部实验室路基施工队办公室漳浦港城大道一期项目经理部项目经理路面施工队桥涵施工队隧道一队隧道二队二、中国中铁徽标及卡通人物41 三、安全帽、工作服四、门楼①颜色：蓝底（C100，M55），白字。②尺寸：门柱截面尺寸建议为1×1米，总高度为6.5米，其中门楣高度为1.5米，大门净高度为5米,宽度根据实际确定.③内容：正面内容：横梁“中国中铁徽标文字组合+中铁八局***项目部欢迎您”；立柱“结合项目实际自行创作标语”。字体均为方正大黑简体。背面内容：横梁“中国中铁徽标字组合+中铁八局感谢您莅临指导”；立柱“诚挚服务树信誉，精细管理创优质”（也可结合项目实际进行创作标语）。字体均为方正大黑简体。五、围墙1、围墙应应坚固、稳定、整洁、美观，并连续设置，市区主要路段围墙高41 度≥2.5米，一般路段围墙高度≥1.8米，围墙内侧设排水沟。2、围墙分为砖砌式和装配式两种，可根据现场实际自行选定。3、围墙应设立文化墙，内容根据当地要求或宣传企业文化。六、旗台旗帜41 ①台座尺寸：高80cm，变坡度位置距地面15cm，三个旗杆中心间距1.2m，外侧旗杆中心距至旗坛外边缘距离70cm，旗坛总长3.8m，上台面宽45cm，底座宽70cm。材料：砖砌旗坛，浇筑混凝土，台座外贴枣红色大理石或大理石地砖。②旗杆材料及尺寸：不锈钢管分段制作，中间旗杆距地面高9.28m，两边旗杆高8.88m。③旗帜三面旗帜（国旗、中国中铁旗、集团旗）均为3号旗（1.92m×1.28m）。悬挂顺序：当人正面面对旗坛时，中间为国旗，观察者的右手边为中国中铁旗，左手边为集团公司旗。④旗坛正面内容“中国中铁徽标文字组合+中铁八局”（黄色烤漆字）。七、会议室41 八、八牌一图“八牌一图”包括：①企业简介牌；②工程概况牌；③施工公告牌；④管理人员名单及监督电话牌；⑤安全生产牌；⑥消防保卫牌；⑦环境保护牌；⑧文明施工牌；⑨施工总平面布置图。式例如下：备注：图框底部距地面80cm。九、标语牌、岗位职责牌、晴雨表41 十、班前安全宣讲台重大危险源公示序号危险源判断依据控制措施受控时间监控责任人1坍塌隧道Ⅴ级围岩浅埋段1、编制施工方案2、落实超前地质预报3、监控量测分析4、加强现场安全检查洞身开挖班组长施工员安全员2涌水裂隙水丰富节理裂隙密集带1、编制施工方案2、落实超前地质预报3、监控量测分析4、确保排水畅通洞身开挖班组长施工员安全员41 3火工品可能导致爆炸造成人员伤害1、爆破工执证上岗2、严格执行火工品管理制度3、加强现场安全检查洞身开挖班组长施工员安全员4触电操作不当造成人员伤害1、电工执证上岗2、日常用电安全维护3、佩戴防护用品施工全过程班组长施工员安全员5火灾操作不当，私拉乱接造成人员伤害1、按章操作，建立动火许可制度，现场配置灭火器材，专人看护2、宿舍区严禁使用大功率电器，严禁私拉乱接施工全过程班组长施工员安全员6高空坠落防护措施不到位造成人员伤害1、做好“临边”防护2、高空作业佩戴防护用品3、张贴警示标语施工全过程班组长施工员安全员7机械伤害操作失误，造成人员伤害1、按章操作，执证上岗2、加强设备日常保养、维护施工全过程班组长施工员安全员41 十一、施工现场（一）拌合站总平面拌合楼41 库料区沉淀池41 尺寸：800*600mm尺寸：400*300mm备注：拌合站应设置拌合站工艺流程以及各类安全操作规程牌。（二）路口指引(1.8*3m)（三）危险源提示41 重大危险源公示牌序号危险源判断依据控制措施受控时间监控责任人1基坑坍塌坑壁渗水1、编制施工方案2、安全技术交底3、监控量测分析4、加强现场安全检查基础施工班组长施工员安全员2脚手架倒塌地基软弱、搭设不符合要求1、编制施工方案2、安全技术交底3、架子工执证上岗4、佩戴防护用品墩台施工班组长施工员安全员3触电操作不当，造成人员伤害1、电工执证上岗2、日常用电安全维护3、佩戴防护用品施工全过程班组长施工员安全员4火灾操作不当，私拉乱接，造成人员伤害1、按章操作，建立动火许可制度，现场配置灭火器材，专人看护2、宿舍区严禁使用大功率电器，严禁私拉乱接施工全过程班组长施工员安全员5高空坠落防护措施不到位，造成人员伤害1、做好“临边”防护2、高空作业佩戴防护用品3、张贴警示标语施工全过程班组长施工员安全员41 6机械伤害操作失误，造成人员伤害1、按章操作，执证上岗2、加强设备日常保养、维护施工全过程班组长施工员安全员（四）基坑临边防护备注：栏杆柱打入地面深度不少于0.5m，挂密目网，张贴警示标牌。（五）隧道门禁系统41 （六）隧道文明施工十一、现场安全文明标志图例41 （一）企业标识41 （二）常用提示标语编号图形标志标志名称制作安装要求设置范围和部位2－1禁止烟火尺寸为300×400，粘贴或悬挂有乙类以上火灾危险物资的存放场所，如油库、炸药库、乙炔等存放区。2－2禁止放易燃物尺寸为300×400，粘贴或悬挂有乙类以上火灾危险物资的存放场所，如油库、炸药库、乙炔等存放区。41 2－3禁止合闸尺寸为300×400，粘贴或悬挂用电设备或线路检修时，相应开关处2－4禁止触摸尺寸为300×400，粘贴或悬挂高压电源或用电设备、有毒及腐蚀性物品存放处、高温、高速运转设备运行区。如变压器、配电柜等。2－5禁止攀登尺寸为300×400，粘贴或悬挂不允许攀爬的建筑物、临时设施等。如危险建筑、电杆、塔吊等。41 2－6禁止跳下尺寸为300×400，粘贴或悬挂高空作业平台、护栏或水中作业平台、深基坑施工现场等。2－7禁止入内尺寸为300×400，粘贴或悬挂易造成事故或对人员有伤害的场所。如配电室、炸药库等。2－8禁止停留尺寸为300×400，粘贴或悬挂易发生落物或其他伤害的施工现场。如移动模架、支架施工下方、龙门吊、塔吊作业区内、危险道口等场所。41 2－9禁止堆码阻塞尺寸为300×400，粘贴或悬挂施工作业平台、应急通道、安全通道等处所。2－10禁止抛物尺寸为300×400，粘贴或悬挂高空作业现场、深基坑（沟）等抛物易伤人场所。2－11禁止吊斗乘人尺寸为300×400，粘贴或悬挂使用吊斗、吊篮等起吊作业现场。41 2－12限速尺寸为300×400，粘贴或悬挂隧道洞口、成洞段等设置5km限速牌；便道、场内道路、便桥、平交道口等需限速处按照GB5768-1999标准要求设置。2－13限高尺寸为300×400，粘贴或悬挂跨路、跨河等连续梁、刚构、支架及移动模架施工时设置，具体限制高度根据结构下净空高度自行确定。2－14限宽尺寸为300×400，粘贴或悬挂跨路、跨河等连续梁、刚构、支架及移动模架施工时及便桥等处，具体限制宽度度根据结构允许通行宽度度自行确定。41 2－15限重尺寸为300×400，粘贴或悬挂便桥、便涵等临时设施或其他有承重要求的构造物两端，具体限重数根据现场实际确定。2－16禁止掉落焊花尺寸为300×400，白底红字，粘贴或悬挂跨越通航河道、铁路、公路等施焊场所。2－17禁止翻越尺寸为300×400，白底红字，粘贴或悬挂翻越后易造成意外伤害的临边、临空、、水上作业平台、临近既有线护栏、围墙等处所。41 2－18禁止向水中排放泥浆尺寸为300×400，白底红字，粘贴或悬挂水上或临近水源施工作业场所。2－19禁止倾倒垃圾尺寸为300×400，白底红字，粘贴或悬挂水上或临近水源施工作业场所或风景保护区、地方有相关规定场所。2－20禁止停留尺寸为300×400，白底红字，粘贴或悬挂水上或临近水源施工作业场所或风景保护区、地方有相关规定场所。41 2－21禁止堆码阻塞尺寸为300×400，白底红字，粘贴或悬挂拌和站、钢筋加工场、制梁场、轨道板场、隧道等封闭或半封闭施工场地出入口、重点部位。2－22机房重地，闲人免进尺寸为300×400，白底红字，粘贴或悬挂施工现场的控制室、发电机房、抽水机房等场所。2－23锅炉重地，闲人免进尺寸为300×400，白底红字，粘贴或悬挂锅炉房出入口处。41 2－24禁止曝晒尺寸为300×400，白底红字，粘贴或悬挂使用氧气、乙炔等易燃易爆气体处所。41 （三）常用警告标示编号图形标志标志名称制作安装要求设置范围和部位3－1当心触电尺寸为300×400，粘贴或悬挂有可能发生触电危险的电器设备和线路。3－2当心吊物尺寸为300×400，粘贴或悬挂有吊装设备作业的场所3－3当心弧光尺寸为300×400，粘贴或悬挂有弧光产生的焊接作业的场所。41 编号图形标志标志名称制作安装要求设置范围和部位3－4当心火灾尺寸为300×400，粘贴或悬挂易发生火灾的危险场所，如可燃性物资的储运、使用等场所。3－5当心机械伤人尺寸为300×400，粘贴或悬挂易发生机械卷入、轧压、碾压、剪切等机械伤害的作业场所。3－6当心坑洞尺寸为300×400，粘贴或悬挂具有坑洞易造成伤害的作业地点，如各种预留孔洞和深坑的上方等处。41 编号图形标志标志名称制作安装要求设置范围和部位3－7当心落物尺寸为300×400，粘贴或悬挂易发生落物危险地地点，如高出作业、立体交叉作业等下方。3－8当心塌方尺寸为300×400，粘贴或悬挂易发生塌方危险的地段，如边坡土方作业的深坑、深槽等场所。3－9当心有害气体中毒尺寸为300×400，粘贴或悬挂易产生有毒、有害气体的场所。41 编号图形标志标志名称制作安装要求设置范围和部位3－10当心扎脚尺寸为300×400，粘贴或悬挂易造成脚部伤害的作业地点。3－11当心坠落尺寸为300×400，粘贴或悬挂易发生坠落事故的作业地点。3－12注意安全尺寸为300×400，粘贴或悬挂易造成人员伤害的场所及设备等处。41 编号图形标志标志名称制作安装要求设置范围和部位3－13当心落石尺寸为300×400，粘贴或悬挂易落石的地带，如隧道出入口、路基砌筑边坡等处。3－14当心碰头尺寸为300×400，粘贴或悬挂施工现场狭小、低矮通道处。3－15保护森林注意防火尺寸为300×400，粘贴或悬挂临近或穿越林区等施工场所。41 编号图形标志标志名称制作安装要求设置范围和部位3－16高压危险尺寸为300×400，粘贴或悬挂施工场所变压器、高压电力设备等处。3－17前方施工减速慢行尺寸为300×400，粘贴或悬挂跨越（临近）道路施工处。3－18进入施工现场请减速慢行尺寸为300×400，粘贴或悬挂场站出入口及供电路口等处。41 （四）常用指令标示编号图形标志标志名称制作安装要求设置范围和部位4－1必须穿防护鞋尺寸为300×400，粘贴或悬挂易伤害足部的作业场所，如具有腐蚀、灼热、触电、砸(刺)伤等危险地作业地点。4－2必须穿救生衣尺寸为300×400，粘贴或悬挂易发生溺水的作业场所。4－3必须戴安全帽尺寸为300×400，粘贴或悬挂头部易受外力伤害的作业场所。41 编号图形标志标志名称制作安装要求设置范围和部位4－4必须戴防护面罩尺寸为300×400，粘贴或悬挂易造成人体紫外线辐射的作业场所，如电焊作业场所。4－5必须带防护手套尺寸为300×400，粘贴或悬挂易伤害手部的作业场所，如具有腐蚀、污染、灼热、冰冻及触电危险等作业场所。4－6必须戴防护眼镜尺寸为300×400，粘贴或悬挂对眼睛有伤害的作业场所。41 编号图形标志标志名称制作安装要求设置范围和部位4－7必须系安全带尺寸为300×400，粘贴或悬挂易发生坠落危险地作业场所。4－8注意通风尺寸为300×400，粘贴或悬挂空气不流通，易发生窒息、中毒等作业场所。4－9进入施工现场必须戴安全帽尺寸为300×400，粘贴或悬挂施工现场的出入口等醒目位置。41 编号图形标志标志名称制作安装要求设置范围和部位4－10泥浆池危险，请勿靠近尺寸为300×400，粘贴或悬挂泥浆池防护栏4－11沉淀池危险，请勿靠近尺寸为300×400，粘贴或悬挂沉淀池防护栏。4－12张拉危险，请勿靠近尺寸为300×400，粘贴或悬挂制梁场、预制厂、现浇等预应力张拉处。41 （五）明示标志编号图形标志标志名称制作安装要求设置范围和部位5-1分区标识尺寸为800×600，竖立或悬挂清洗区、备料区、待检区、合格区、加工区、制梁区、存梁区、打磨区、存板区等醒目位置5－2复耕土存放区尺寸为800×600，竖立或悬挂复耕土存放处。5－3氧气存放处尺寸为400×300，粘贴或悬挂氧气存放处41 5－4乙炔存放处尺寸为400×300，粘贴或悬挂乙炔存放处5－5废旧物品存放处尺寸为400×300，粘贴或悬挂废旧物品存放处5－6取土场尺寸为800×600，白底红字，竖立或悬挂取土场处41 5－7弃土场尺寸为800×600，白底红字，竖立或悬挂弃土场处5－8机械设备标识尺寸为400×300，竖立或悬挂施工机械设备处5－9成品及半成品标识牌尺寸为400×300，竖立或悬挂各种成品、半成品存放区。41 5－10材料标识牌尺寸为300×400，粘贴或悬挂储料区5－11配合比标识牌尺寸为800×600，竖立或悬挂拌合机及拌合楼操作室5－12当日重担危险源公示牌尺寸为600×800，竖立或悬挂有重大危险源的施工场所。41 5－13应急救援流程图尺寸为1500×2000，竖立危险性较大的施工场所，如隧道、既有线、航道等。5－14进洞须知尺寸为1500×2000，竖立或悬挂隧道洞口5－15出入隧道人员显示牌高度为1500，长度视现场情况确定隧道洞口41'
