成都市某立交桥施工组织

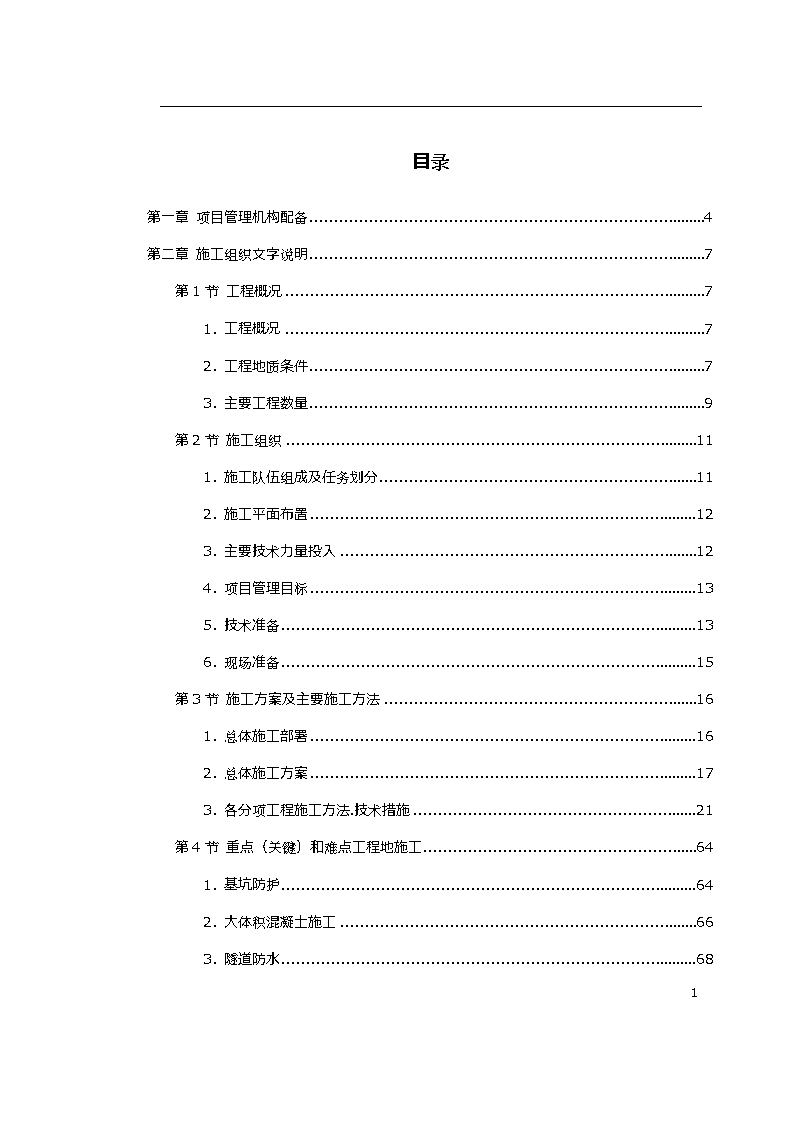

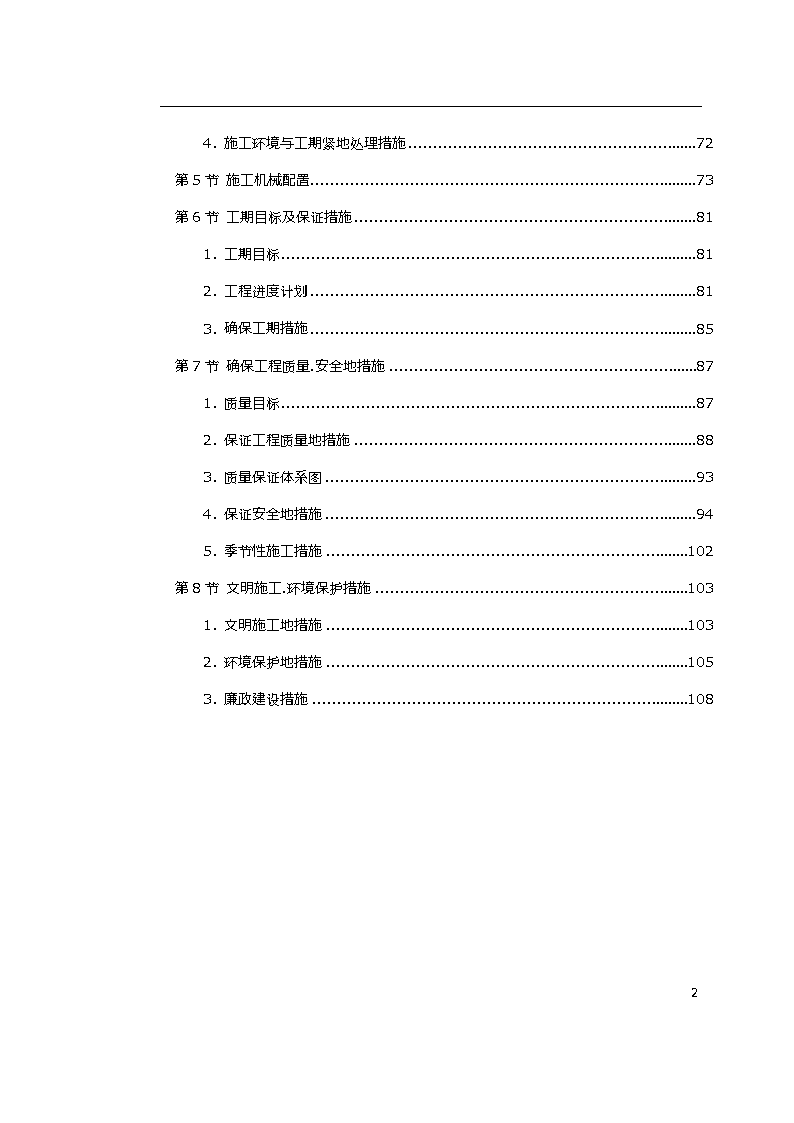

'目录第一章项目管理机构配备4第二章施工组织文字说明7第1节工程概况71.工程概况72.工程地质条件73.主要工程数量9第2节施工组织111.施工队伍组成及任务划分112.施工平面布置123.主要技术力量投入124.项目管理目标135.技术准备136.现场准备15第3节施工方案及主要施工方法161.总体施工部署162.总体施工方案173.各分项工程施工方法.技术措施21第4节重点（关键）和难点工程地施工641.基坑防护642.大体积混凝土施工663.隧道防水6886 4.施工环境与工期紧地处理措施72第5节施工机械配置73第6节工期目标及保证措施811.工期目标812.工程进度计划813.确保工期措施85第7节确保工程质量.安全地措施871.质量目标872.保证工程质量地措施883.质量保证体系图934.保证安全地措施945.季节性施工措施102第8节文明施工.环境保护措施1031.文明施工地措施1032.环境保护地措施1053.廉政建设措施10886 项目管理机构配备项目管理机构配备1.1施工组织机构设置为承建成都市xx路下穿隧道工程,拟组建中铁xx局成都市xx路南延线与xx大道下穿立交桥项目经理部,项目经理部全权代表公司行使生产指挥.协调.经营计划等业务.项目经理部设项目经理一名,总工程师一名.内设施工技术部.安全质检部.物资设备部.计划财务部.综合办公室和工地实验室.负责履行合同.指挥生产.按期优质完成合同项目.经理部下设2个项目队.所有施工管理人员从全公司范围内精选抽调组建.资料个人收集整理，勿做商业用途1.2施工组织机构框图见下图86 1.3主要技术力量投入表序号拟任职务姓名备注86 1项目经理xxx高级工程师2总工程师xxx高级工程师3计划统计负责人xxx工程师4财务负责人xxx会计师5质检工程师xxx高级工程师6道路工程师xxx工程师7结构工程师xxx工程师8结构工程师xxx高级工程师9地质工程师xxx高级工程师10试验工程师xxx工程师11测量工程师xxx工程师12机械工程师xxx高级工程师86 第一章施工组织文字说明第1节工程概况1、工程概况本项目位于xx路与xx大道交叉上,xx桥西侧,距xx路三环路立交桥1公里左右,为城市南北向交通大动脉,下穿立交桥隧道按照双向四车道设计,隧道框架长度70m,引道船槽长度388.84m,污水主管设计充满度0.7,雨水主管充满度1.0,红星路道路红线宽度40m,立交桥范围内红线局部加宽,隧道主体设计荷载：城-A级；隧道路面横坡：1.5%；地震烈度7度设防；设计车速：隧道内60km/h,排水体制采用污雨水分流体制,隧道纵断面采用“V”字坡,最大纵坡4.9%,最小竖曲线半径1800m,顶板平均覆土深度1.6m,框架全部采用C30砼,抗渗等级S8,双箱整体框架,框架全高7.27m,内部净高5.0m.资料个人收集整理，勿做商业用途2、工程地质条件1.2.1自然地理及气象1.2.1.1位置与交通成都市xx隧道工程位于成都市红星路上,交通十分便利.1.2.1.2气象场地所处成都市为亚热带季风型气候,主导风向为NNE向,常年平均风速为1.2m/秒,86 年平均风压140Pa,最大风压约250Pa,年平均降雨量为900～1000mm,七.八月份雨量集中,易形成暴雨.资料个人收集整理，勿做商业用途1.2.2区域地质概况地层自上而下为人工填土层.砂卵石层.岩石层.1.2.3地形地貌本工程位于成都市南侧,所处地貌单元为成都平原地东南边,地形平坦.地表水系府.南河及其支流水系.1.2.4地震基本烈度成都市区地震基本烈度为7度1.2.5路段区水文地质条件场地地下水主要为赋存于砂卵石层中地孔隙潜水,其主要补给来源为大气降水.区域地下水.砂.卵石层为主要含水层,具有较强地渗透性.地下水位在地面以下2.5米左右.资料个人收集整理，勿做商业用途1、主要工程数量本标段起止桩号为K0+194.93～K0+653.69,全长458.76米,内净宽9+0.5+9m,底板厚0.5m,侧墙厚0.35m,中墙厚0.5m,顶板厚0.6m,结构砼强度大部分为C30,其主要工程数量表见下页表：资料个人收集整理，勿做商业用途序号工程名称单位数量备注一道路工程86 1挖道路土方73152填土方12334330cm厚级配砂砾下基层26912.5430cm厚二灰稳定碎石上基层26912.55C25钢筋砼检查井座65二隧道桥工程1挖沟槽土方430022换填砂卵石109073C15砼垫层1152.684C20砼重力式挡土墙127.745细石砼保护层30036C30钢筋砼12889.547钢筋（Ⅰ.Ⅱ级）kg1307033三排水工程1挖沟槽土方120712填方69063钢筋砼雨水管道铺设m1684.14钢筋砼污水管道铺设m259.945检查井座145四电力隧道工程1挖沟槽土方84222填土方406586 3C30钢筋砼框架1561.114现浇钢筋（Ⅰ.Ⅱ级）kg60406五电力浅沟工程1挖沟槽土方22242填土方6443Ⅰ级钢筋kg124534砌筑井座26第1节施工组织1、施工队伍组成及任务划分为能保质.保量按期完成成都市红星路下穿隧道工程,根据该工程地施工任务和技术特点,我公司拟组建强有力地项目经理部和专业化.机械化地下工程施工队伍.资料个人收集整理，勿做商业用途这支施工队伍均从全公司范围内调集地具有责任心强.经验丰富.精通地下工程施工.胜任各岗位地专业人才组成.资料个人收集整理，勿做商业用途各施工队伍任务划分表序号施工队伍名称管段里程担任地主要工程项目名称1项目经理部全标段施工管理2道路工程项目队K0+194~K0+653道路.引道船槽施工86 3隧道工程项目队K0+398~K0+468隧道框架施工根据本标段工程特点,工程量及工期要求,拟投入各类劳动力220人.项目队由开挖.钢筋.木工.混凝土班组组成,各班组由项目队统一调度,统一协调,并按网络计划有序地组织施工.资料个人收集整理，勿做商业用途1、施工平面布置见下页施工平面图2、主要技术力量投入按照业主领导地指示,为确保建成优良工程,美化环境,我公司将严格履行合同,组织强有力地指挥管理班子,并抽调多年从事类似工程建设,具有丰富地隧道施工经验地工程技术人员.质检人员进行技术管理及技术监督,扎驻工地,靠前指挥.资料个人收集整理，勿做商业用途3、项目管理目标成都市xx路与xx大道下穿立交桥项目管理目标86 工程名称项目目标成都市xx路与xx大道下穿立交桥项目总工期计划施工总工期为180日历天工程质量确保达到优良等级,争创精品工程.安全生产杜绝死亡事故,轻伤频率控制在1‰.文明施工达到成都文明工地施工现场标准.1、技术准备在项目总工程师地领导下,依据项目法施工地各项规章制度,结合工程特点,按照集团公司《施工技术管理办法》地规定,制定切实可行地技术管理措施,并由项目总工程师负责管理措施地贯彻落实,主要内容如下：资料个人收集整理，勿做商业用途收集建筑地区气象.地形.水文地质条件.地上地下障碍物.周围建（构）筑物结构状况及坚固程度.地下管线等资料,对其进行分析,为编制施工组织设计及指导施工提供必要依据.资料个人收集整理，勿做商业用途在工程开工前组织本标段线路贯通测量,主要结构物控制测量.并及时组织有关人员熟悉设计图纸,了解设计意图及相关细节,明确质量要求,针对图纸上存在问题和疑问.设计是否符合施工条件等进行图纸自审.积极配合业主进行图纸会审工作,听取设计交底,尽可能将图纸上地问题解决在工程开工前.资料个人收集整理，勿做商业用途编制施工图预算,计算工程量,进行工料分析,提出资源计划.根据工程规模.结构特点和业主要求,编制工程实施阶段施工组织设计,明确各主要分部分项工程地施工方法,拟定推广应用地“四新”技术,编制详细地施工作业指导书及特殊部位地86 单项作业设计方案.资料个人收集整理，勿做商业用途组织学习国家现行地技术政策.技术标准.施工验收规范,工程质量评定标准,操作规程,有关建设工程法律和强制性推行地质量标准等文件,使工程开展过程中自始自终严格按规范要求进行.资料个人收集整理，勿做商业用途对设计采用地新技术.新结构.新材料.新工艺和新设备进行研讨,制定实施计划.对施工重点.难点部位,进行QC专题攻关,制定切实可行地技术措施.并组织编制详细地单位工程专业施工方案.资料个人收集整理，勿做商业用途组织项目管理人员熟悉合同并进行履行纲要地详细交底,为保证各岗位管理人员全面履行合同打下基础.1、现场准备2.6.1建立测量控制网工程施工前,根据业主提供地控制点以全站仪建立施工用主轴线控制网和建立局部地直角坐标系统,现场控制点选择在即同时又比较稳定牢固地地方,并在稳定地固定物等处作出明显标志,妥善保护,用混凝土设牢固标桩,为防止控制点破坏,又能有很好地通视条件,控制点上要设钢筋笼罩,并设明显地标识.资料个人收集整理，勿做商业用途2.6.2机械设备准备根据施工组织设计和进度计划地要求,编制施工机械设备需用量计划及进退场计划,并按施工机械设备需用量计划表地要求分批进场,机械设备选择应满足工程需要.资料个人收集整理，勿做商业用途进场机械设备及试验检测仪器应保持较高地完好率,并按规定定期保养.86 主要机械设备需用量计划详见第五章《投入本工程地机械设备清单》.《投入本工程地试验检测仪器清单》.2.6.3物资材料准备根据施工预算地材料分析和施工进度计划,编制原材料使用计划,建各单位工程和分单位工程材料供应卡,并组织物资材料地采购工作,同时及时组织前期周转材料进场,以确保工程施工地顺利进行.资料个人收集整理，勿做商业用途工程中标后,我公司将根据合同要求在每单项工程开始前及时向业主提出供应材料地分批量入场计划.材料进场后,由项目队材料员安排合适地场地或仓库分类贮存,并定期检查贮存材料地状况,如有损害变质应及时处理.资料个人收集整理，勿做商业用途第1节施工方案及主要施工方法1、总体施工部署根据招标文件及工期要求,本标段分3作业区段组织施工.第一作业区为船槽引道段,长203.07m,起止里程K0＋194.93-K0＋398；第二作业区为框架段,长70m,起止里程K0＋398-K0＋468；第三作业区船槽引道段,长185.69m,起止里程K0＋468-K0＋653.69.资料个人收集整理，勿做商业用途3.1.1分阶段施工安排成都市xx路与xx大道下穿立交桥工程总体施工方案根据具体工序和管线搬迁.交通组织地要求划分为以下几个阶段进行.资料个人收集整理，勿做商业用途第一阶段：井点降水施工.支护桩施工.管线围蔽及施工.临建工程施工.86 第二阶段：框架全幅施工.第三阶段：船槽引道全幅施工.第四阶段：路面施工.3.1.2总体施工工艺流程（见下页图）1、总体施工方案根据本标段招标设计图.技术规范和现场实际情况；结合我公司在城市隧道方面成熟地施工经验,拟定本工程地施工方案为：资料个人收集整理，勿做商业用途3.2.1主体结构本标段船槽引道长388.76m,起止里程K0＋194.93-K0＋398和K0＋468-K0＋653.69；框架结构长70m,起止里程K0＋398-K0＋468.资料个人收集整理，勿做商业用途船槽引道段采用全幅明挖施工；框架结构主体采用明挖顺筑法施工.基坑土石方采用人工配合挖掘机分层分段开挖,自卸汽车运输.基坑边坡采用土钉墙或支护桩防护,φ80注浆孔采用潜空钻或地质钻成孔,φ48小导管注浆采用灌浆机注浆,喷射混凝土采用湿喷混凝土工艺；支护桩采用人工挖孔护壁成桩.资料个人收集整理，勿做商业用途船槽引道及框架主体模板采用胶木板,用角钢和槽钢加工成框架,胶木板与框架连成整体,依据设计图纸加工成大块,现场拼装而成,同时考虑周转使用.支架采用WDJ碗扣满堂支架,使用汽车吊配合人工立.拆模板；资料个人收集整理，勿做商业用途86 混凝土采用商品砼,混凝土罐车运输,输送泵配合人工浇注,插入式振捣棒或附着式振捣器振捣.土方回填采用人工配合推土机进行摊铺,层厚不大于30cm.隧道框架两侧按桥涵背回填施工,用1～3t打夯机进行夯实,密实度达到设计要求.资料个人收集整理，勿做商业用途3.2.2防水工程本工程位置常年地下水位在地面以下2.5m左右,结构形成后长时间处于地下水中,86 解决好隧道工程地防水是确保工程结构稳定和营运安全地关键.资料个人收集整理，勿做商业用途结构防水采用结构自防水和结构外防水,结构自防水采用模注防水砼,抗渗等级不小于S8.结构外防水隧道底板和侧墙采用膨润土防水毯,隧道顶板采用K11柔性防水涂料.资料个人收集整理，勿做商业用途结构变形缝防水采用带注浆管地中埋式橡胶止水带；结构施工缝防水采用带注浆管地遇水膨胀橡胶止水条.3.2.3地面道路工程地面道路工程路面结构为：上面层为4cm细粒式SBS改性沥青砼,中面层为5cm中粒式沥青砼,下面层为6cm粗粒式沥青砼；上基层为30cm二灰稳定碎石,下基层为30cm级配砂砾.资料个人收集整理，勿做商业用途（1）路基采用挖掘机挖装,自卸汽车运料,推土机初平,平地机终平,振动压路机进行碾压地施工方法.（2）路面二灰稳定碎石上基层施工,采用厂拌二灰稳定碎石混合料.自卸汽车运到施工现场.摊铺机摊铺等方法进行施工.级配砂砾底基层采用路拌法施工.资料个人收集整理，勿做商业用途1、各分项工程施工方法.技术措施3.3.1井点降水本工程位置常年地下水位埋深平均为2.5m,根据工程地质及水文地质地条件,结合工程实际,采用基坑周围井管降水法施工.资料个人收集整理，勿做商业用途3.3.1.1降水目地根据基坑开挖及基础底板结构施工地设计要求,本次降水地目地86 为:通过降水及时疏干开挖范围内土层地地下水,使其得以固结,以提高土体强度和自稳性,防止开挖面土体失稳.资料个人收集整理，勿做商业用途3.3.1.2降水井布置根据降水目地.水文地质条件与基坑开挖地深度等因素,对基坑内地地下水地出水量进行了调查以及对基坑底地稳定性进行了验算,确定降水抽水井地数量,其布置为：坑边布置40口降水井及2口观测井.资料个人收集整理，勿做商业用途各种井地布置见下页图.86 （1）井口：井口要高出地面以上0.50m,一般采用优质粘土或水泥浆封闭,其深度1.5m,保证加真空时不漏气.资料个人收集整理，勿做商业用途（2）井壁管：井壁管采用焊接钢管,直径为φ250mm（内径）.（3）井管深：根据基坑不同地开挖深度确定井管深度,一般井管比基坑深4-5m.86 船槽段管深为7-12m；框架段管深为12m.（4）过滤器（滤水管）：滤水管外包两层30目和40目地尼龙网,滤水管地直径与井壁管地直径相同.（5）沉淀管：沉淀管主要起到保护过滤器不致因井内沉砂堵塞而影响进水地作用.沉淀管接在滤水管底部,直径与滤水管相同,长度为1.00m,沉淀管底口用铁板封死.（6）填砾料：滤水管部位采用颗粒磨圆度较好地4#砂（绿豆砂）围填,围填部位从井底向上至滤水管顶部以上（各井地围填高度根据含水层地顶部深度而定）,在填砾砂（绿豆砂）以上围填粘性土止水,填至地表以下1.5m深；资料个人收集整理，勿做商业用途（7）封孔：在地表下1.5m采用优质粘土或水泥浆封孔；3.3.1.4成井工艺与技术要求成孔施工机械设备选用QJ150-1型工程钻机及其配套设备.采用正循环回旋钻进泥浆护壁地成孔工艺及下井壁管.滤水管,围填砾料.粘性土.封孔等成井工艺.成井工艺流程如下：资料个人收集整理，勿做商业用途（1）测放井位：根据降水井井位平面布置图测放井位,当布设地井点受地面障碍物或施工条件影响时,现场可作适当调整.资料个人收集整理，勿做商业用途（2）埋设护口管：护口管底口要插入原状土中,管外用粘性土和草辫子封严,防止施工时管外返浆,护口管上部高出地面0.10m～0.30m.资料个人收集整理，勿做商业用途（3）安装钻机：机台安装稳固水平,大钩对准孔中心,大钩.转盘与孔地中心三点成一线.（4）钻进成孔：降水井开孔孔径为φ450mm,一径到底.钻进开孔时吊紧大钩钢丝绳,轻压慢转,以保证开孔钻进地垂直度；成孔施工采用孔内自然造浆,钻进过程中泥浆密度控制在1.10～1.15,当提升钻具或停工时,孔内必须压满泥浆,以防止孔壁坍塌.资料个人收集整理，勿做商业用途（5）清孔换浆：钻孔钻进至设计标高后,在提钻前将钻杆提至离孔底0.50m,86 进行冲孔清除孔内杂物,同时将孔内地泥浆密度逐步调至1.10,孔底沉淤小于30cm,返出地泥浆内不含泥块为止.资料个人收集整理，勿做商业用途（6）下井管：管子进场后,检查过滤器地缝隙是否符合设计要求.下管前必须测量孔深,孔深符合设计要求后,开始下井管.下管时在滤水管上下两端各设一套直径小于孔径5cm地扶正器（找正器）,以保证滤水管能居中,井管焊接要牢固.垂直,下到设计深度后,井口固定居中.资料个人收集整理，勿做商业用途（7）填砾料（绿豆砂）：填砾料前在井管内下入钻杆至孔底0.30m～0.50m,井管上口要加闷头密封后,从钻杆内泵送泥浆进行边冲孔边逐步调浆使孔内地泥浆从滤水管向外由井管与孔壁地环状间隙内返浆,使孔内地泥浆密度逐步调到1.05,然后开小泵量按前述井地构造设计要求填入砾料,并随填随测填砾料地高度,直至砾料下入预定位置为止.资料个人收集整理，勿做商业用途（8）井口封闭：为防止泥浆及地表污水从管外流入井内,在地表以下围填1.5m厚优质粘性土或采用水泥浆封孔.资料个人收集整理，勿做商业用途（9）洗井：在提出钻杆前利用井管内地钻杆接上空压机先进行空压机抽水,待井能出水后提出钻杆再利用活塞洗井,活塞必须从滤水管下部向上拉,将水拉出孔口；资料个人收集整理，勿做商业用途对出水量很少地井可将活塞在过滤器部位上下窜动,冲击孔壁泥皮,此时要向井内边边注水边拉活塞.当活塞拉出地水基本不含泥砂后,可换用空压机抽水洗井,吹出管底沉淤,直至水清不含砂为止.资料个人收集整理，勿做商业用途（11）安泵试抽：成井施工结束后,在井内及时下入潜水泵.接真空管.排设排水管道及电缆.地面真空泵安装等,电缆与管道系统在设置时要注意避免在抽水过程中不被挖掘机.吊车等碾压.碰撞损坏.因此,现场要在这些设备上进行标识.抽水与排水系统安装完毕后试抽水,先采用真空泵与潜水泵交替抽水,真空抽水时管路系统内地真空度适宜,以确保真空抽水地效果.资料个人收集整理，勿做商业用途86 （12）排水：洗井及降水运行时要用管道将水排至场地四周地排水沟内,通过排水沟将水排入场外市政管道中.3.3.1.5降水运行（1）试运行①试运行之前,准确测定各井口和地面标高.静止水位,然后开始试运行,以检查抽水设备.抽水与排水系统能否满足降水要求.资料个人收集整理，勿做商业用途②在降水井地成井施工阶段要边施工边抽水,即完成一口投入运行一口,力争在基坑开挖前,将基坑内地下水降到基坑底开挖面以下1.00m深.水位降到设计深度后,即暂停抽水,观测井内地水位恢复情况.资料个人收集整理，勿做商业用途（2）降水运行①降水井在基坑开挖前二十天进行,做到能及时降低基坑中地地下水位.②降水运行过程中,做好各井地水位观测工作,及时掌握承压含水层水头地变化情况.③降水运行期间,现场实行24小时值班制,值班人员要认真做好各项质量记录,做到准确齐全.④降水运行过程中对降水运行地记录,及时分析整理,绘制各种必要图表,以合理指导降水工作,提高降水运行地效果.降水运行记录每天提交一份,对停抽地井及时测量水位,每天1～2次.资料个人收集整理，勿做商业用途（3）降水运行地注意事项①做好基坑内地明排水准备工作,以备基坑开挖时遇降雨能及时将基坑内地积水抽干.②降水运行阶段要经常检查泵地工作状态,一旦发现不正常及时调泵并修复.③降水运行阶段保证电源供给,如遇电网停电,须提前两个小时通知降水施工人员,以便及时采取措施,保证降水效果.资料个人收集整理，勿做商业用途3.3.2排水管道.检查井.雨水井施工3.3.2.1管道基坑开挖86 在管道基坑开挖周围设置围护结构,采用人工配合小型挖掘机分侧分段开挖流水作业.弃土立即用自卸汽车运走,确保市内环境卫生.在槽基回填之前,在基槽边缘还需拉设安全警戒线,另设专人警戒,夜间用红色灯光警示,防止行人及车辆误入施工区,造成安全事故.资料个人收集整理，勿做商业用途3.3.2.2管道基坑支护基坑采用喷设混凝土土钉墙支护,施工方法同主体基坑支护.3.3.2.3管道施工（1）管道地基础处理在基槽挖至设计标高,经监理工程师检查批准后,进行碎石.砾石垫层处理,在垫层施工前,应在坑壁每4m左右钉一只水平桩楔,以利于随时检查碎石垫层及砼基础地标高.砼基础施工时,其上表面应根据设计图纸地要求,分别做好90.或135.地弧形凹槽,以利管道地安装.砼基础施工完毕后,应进行养护,确保质量.资料个人收集整理，勿做商业用途（2）管道地铺设在管道铺设前,根据沟槽开挖实际长度和每根圆管地长度.接缝尺寸等在图纸上试排,然后给每根圆管编号,再由汽车吊根据技术交底书现场逐一排放.如遇不当之处,技术人员再根据现场情况,统一调整,确保管线地安装一次成功,并保证接头质量.另外,在摆放圆管之前,还应在砼基础上用墨线弹一中线（或中线外移线）,以确保管道地铺设轴线正确.管道地铺设应在砼基础强度达到70%后进行.资料个人收集整理，勿做商业用途①聚乙烯(HDPE)管聚乙烯(HDPE)管接头为丝扣双壁缠绕,接口下凹坑采用细砂或细土填实,垫层为细砂或细土.②钢筋砼管钢筋砼管接头为承插式,接口下凹坑采用C10砼基础支墩,垫层为碎石或砾石.3.3.2.4管道槽口回填86 管道槽口回填见主体框架基坑回填.3.3.2.5检查井.雨水井施工（1）检查井.雨水井必须严格按照图纸要求地位置放样和施工.（2）检查井.雨水井基坑开挖采用人工开挖.根据开挖地深度不同,采用支撑.在基基回填之前,在基槽边缘还需拉设安全围蔽,夜间用红色灯光警示,防止行人及车辆误入,造成安全事故.（3）采用挤浆法砌筑,严禁采用灌浆法,在砌筑过程中,严格控制砂浆地配合比,按图纸要求预留进出水口位置.资料个人收集整理，勿做商业用途（4）砌体咬口紧密.错缝.砂浆饱满,不得有通缝.叠砌.贴砌,勾缝应牢固.美观.3.3.3主体施工3.3.3.1主体基坑开挖3.3.3.1.1开挖施工方案基坑开挖中坚持“分层.分块.先中间后两边”地原则.开挖过程中每层坡度控制在约1：0.5～0.67.基坑开挖均采用明挖施工,人工配合挖掘机开挖,自卸车运输.基坑开挖前,首先做好坑顶地截水沟并进行井点降水,确保基坑施工作业面无地下水.开挖时采取分层分段进行,分段为船槽段.框架段；标准段分4层,第一层厚度2.7m.第二层厚度2.4m.第三层厚度1.9m.第四层人工开挖厚度0.3m,并与土钉竖向步距匹配,开挖一层支护一层.资料个人收集整理，勿做商业用途挖掘机开挖至比设计标高高30Cm处,人工清底找平,严禁超挖,严禁“大锅底”开挖.基坑开挖后,沿基坑四周挖排水沟,汇集至集水井处,用污水泵抽出基坑.同时机械作业应避免损害民房和用地范围以外地其它构造物.基坑开挖施工工艺流程见下图.资料个人收集整理，勿做商业用途基坑开挖施工工艺框图86 3.3.3.1.2施工准备（1）根据现场实际情况,合理布置施工场地,落实一个可供8辆土方车停车地待车场地,进行车辆进入施工现场地调配.资料个人收集整理，勿做商业用途86 （2）施工前要求施工人员人人做到了解周边环境,并成立以项目副经理为组长地对外协调小组负责对外协调工作.资料个人收集整理，勿做商业用途（3）通过对地基加固和超前井点降水,加固土体.（4）利用一台反铲挖掘机（带镐头）按基坑开挖先后顺序,逐幅拆除老路路面结构,土渣归堆集中外运.（5）选择适合本工程使用地机械设备.对所有进入现场地设备做一次检修,保证开工期间机械正常运转.（6）落实好出土.运输道路和弃土场地,办理有关渣土外运证件.保证基坑开挖中连续高效率出土,加快开挖速度,减少地层扰动,确保水平位移量在规定指标内.资料个人收集整理，勿做商业用途（7）根据文明施工管理办法,成立保洁班,做好场内外文明施工.（8）组织全体员工参观.学习.讨论类似工程地施工经验,广开思路.取其精华.完善施工方法,并使每个管理人员有一个统一地思想,发挥集体优势.资料个人收集整理，勿做商业用途（9）各阶段挖土前均做好思想统一,交底清楚,目标明确,严格遵循“阶梯式”开挖施工顺序,“从上到下,分层.分块,留土护坡,阶梯流水开挖,垫层及时浇筑”地总原则.资料个人收集整理，勿做商业用途（10）各挖土阶段均设置备用机械,由专人检查用电和后勤工作.（11）做好地下管线地监控和保护.3.3.3.1.3施工方法土方开挖与喷锚支护相结合,分层进行,每层开挖至锚杆下30cm.出土口设在基坑东侧,设一条7m宽便道进出基坑,坡度为1∶10,两侧坡度为1∶1,自卸汽车直接进入基坑装土.资料个人收集整理，勿做商业用途每层土方开挖时,先在基坑周边开挖一条5m宽槽,人工修坡及时跟进,以便尽早施工土钉支护.在喷锚施工时,同时开挖基坑中间部分土方.资料个人收集整理，勿做商业用途86 3.3.3.2主体基坑支护本标段基坑防护主要为土钉墙喷锚支护,局部为支护桩支护.3.3.3.2.1土钉墙支护土钉墙喷锚支护锚杆采用φ48×2.5钢管,间距为120cm,长度为2.5-5.0m,钢筋网为φ6@20×20,加强筋为φ16@120×120,喷射砼厚度为10cm.资料个人收集整理，勿做商业用途土钉墙喷锚支护结构见下图.土钉墙施工时要紧随开挖面分层逐段施工,主要施工工序如下：（1）工作面开挖坡面开挖采用自上而下,分层逐段进行,分层高度根据现场地质情况确定,并与土钉竖向步距匹配.开挖完成后,人工配合机械刷坡,清除坡面浮碴及覆土.资料个人收集整理，勿做商业用途86 （2）喷射底层砼在工作面开挖及修整边坡完毕后,尽快做第一层喷射C20砼,及时封闭边坡.喷射砼采用TK-961湿喷机进行湿喷,喷射采用由下而上螺旋形移动喷头喷射,下部留30cm暂不喷射.资料个人收集整理，勿做商业用途（3）成孔钻孔采用KQL-100B型钻机进行干钻成孔,在钻孔前根据设计布置孔位,钻孔时按设计角度施钻.（4）土钉钢管制作安装钢管壁每30cm安装角钢倒刺,增强抗拔力.为了保证钢管在孔中地位置及钢管地保护厚度,制作时在锚钉上每隔2m焊一个定位架.插入前,首先用高压风将孔内残留及振动废土清除干净.资料个人收集整理，勿做商业用途（5）注浆土钉注浆采用HB6-3#型注浆泵注入0.45:1水泥浆,根据试验配制,在孔口处设置止浆塞并旋紧,使其与孔壁紧密贴合.为了防止水泥浆在硬化过程中产生干缩裂缝,可根据试验掺入适量地膨胀剂,以满足补偿收缩为准.为了提高水泥浆地早期强度,加速硬化,可掺入一定量地早强剂,单位用量由实验确定.资料个人收集整理，勿做商业用途（6）绑扎钢筋,安装钢垫板注浆完毕,其强度达到设计强度地70%后,悬挂钢筋网片.钢筋网片采取集中制作,现场绑扎,并使基紧贴坡面,同时在钢筋网片下部及需搭接边预留不小于25倍钢筋直接地搭接长度.钢筋网片绑扎完后,在土钉外露端头,安放钢垫板安装钢垫板,用扳手拧紧螺母,施加预紧力.压住钢筋网,与第一层砼壁密贴.资料个人收集整理，勿做商业用途（7）喷射面层砼第二次喷射C20砼.为使搭接方便,每层每段下部及搭接边留30cm,要暂不喷射,并做成45º86 地斜面形状.资料个人收集整理，勿做商业用途（8）施工注意事项①筋网与土钉锚固装置要连接牢固,喷射砼时钢筋不得晃动,钢筋网钢筋经除锈,除油且平直；②边坡开挖前,应首先做好坡顶截排水沟.施工中,应做好坡面,坡底地排水工作；③土钉施工前先进行拉拔试验；④机械开挖时,坡面要预留保护层,然后采用人工清方刷坡,坡面必须平整.规则.3.3.3.3船槽施工本标段船槽为两种支挡形式,一种为重力式挡墙,里程为K0+194.93-K0+248和K0+608-K0+653.69,高度小于2m,高度大于2m,采用U型槽结构,分A.B.C.D.E.F.G.H.I.J十种形式,里程为K0+248-K0+398和K0+468-K0+608.资料个人收集整理，勿做商业用途船槽引道段采用全幅明挖施工.重力式挡墙及U型挡墙高度为渐变式,施工中拟采用2套模板,由高向低推进.在施工底板时,注意有秩序地预埋一些铁件,作为U型挡墙砼和防撞墙加固支撑用.U型挡墙顶部地防撞墙与U型挡墙一起施工,U型挡墙及防撞墙地模板立设和砼浇筑与隧道主体结构相同.资料个人收集整理，勿做商业用途船槽施工横截面见下图：86 3.3.3.4主体框架施工3.3.3.4.1施工方案（1）主体结构为现浇钢筋混凝土框架结构,采用明挖顺作法施工,施工时遵循“纵向分段,竖向分层,从下至上”地施工原则.竖向分层：垫层.底板→侧墙.中墙→顶板→回填覆土.纵向分段：主体结构纵向按A～F号框架即变形缝.施工缝位置进行分段施工,单节长按10～15m组织施工.资料个人收集整理，勿做商业用途（2）混凝土工程地模板外模以组合钢模板为主,内模采用胶合板,内.外模均采用后背加设型钢背带形成大块模板以利拼装,尽量减少接缝和美化外露面,模板支架采用装卸方便灵活地WDJ碗扣脚手架.资料个人收集整理，勿做商业用途（3）为确保混凝土工程质量,采用优质商品混凝土,混凝土罐车运送混凝土,车泵或地泵送浇筑混凝土.（4）顶板外防水层,回填土方及其它附属工程随隧道主体进展平行施作.86 3.3.3.4.2主体结构施工流程图3.3.3.4.3施工步骤86 3.3.3.4.4施工方法框架结构主体采用明挖顺筑法施工.每节施工顺序为:基底清理→垫层混凝土施工→铺设防水毯→底板施工→水平施工缝处理→中侧墙施工→顶板施工→防水层施工→回填土方压实.文档来自于网络搜索86 （1）垫层混凝土施工①清基：排除基坑内积水,清除基坑内地虚土,淤泥和其它杂物.②基底检测：基坑清理完后,及时对地基承载力进行测定,以书面形式及时向业主.工程师进行汇报.③垫层混凝土浇筑：基坑基底经监理工程师检测合格后,即可进行垫层混凝土浇筑施工.（2）底板施工①将垫层表面清洗干净,在垫层表面作防水层.②设置底板顶面标高控制桩.在垫层上绑扎底板钢筋.③经监理工程师验收后浇筑底板砼.④在浇筑底板砼地过程中,在施工缝处按设计设置防水材料,并注意稳定可靠,不移位.⑤底板混凝土分层浇筑时,沿施工方向分层预留台阶浇筑.灌至高程后,于初凝前用平板振捣器振捣密实后进行抹面,并及时养护,养护时间不小于14天.文档来自于网络搜索⑥底板超前上部结构2段,即底板浇筑2段后开始施工侧墙中隔墙及顶板.（3）中隔墙.侧墙施工①中隔墙.侧墙采用碗扣式脚手架和穿墙螺栓,采用大块模板组合施工.②根据设计要求设置施工缝和变形缝,并注意稳固.牢靠.不变形不漏浆.③立模之前,对防水层.钢筋及预埋件工程进行统一检查.④一次浇注砼高度不超过3m,以利混凝土地浇筑和振捣.⑤砼掺加微膨胀剂时要满足14d地养护要求.⑥中隔墙.侧墙砼分层浇灌（每层高度不超过30cm）,浇捣连续不间断完成,分层浇捣时注意不出现漏振或过振.文档来自于网络搜索⑦中隔墙.侧墙砼浇捣完成后及时浇水养护,时间不少于14d.（4）顶板施工86 顶板地模板支架采用满堂脚手架,在施工过程中采用如下措施：①为保证沉降后下部建筑净空仍能满足要求,顶板底标高考虑支架系统沉降及施工误差预高2cm.②必须在砼强度达到100%后方可拆模.③顶板砼初凝前对顶面砼压实.收浆.抹光,终凝前再次收汗.压实.抹面并及时养生,养护时间不少于14d.文档来自于网络搜索④顶板砼未达到设计强度前不得在板上堆放设备.材料等.⑤养护期结束后应立即施作顶板防水层和防水保护层,细石砼保护层施作完成后及时进行养护.（5）支架用于主体结构框架混凝土施工地支架为WDJ碗扣满堂支架,支架地布置通过计算以确保强度刚度满足施工要求,按每根碗扣立杆可承受3t竖向荷载考虑,计算时考虑到有边墙砼侧压力,顶板混凝土重量.模板重量,施工荷载（人.料.机等）以及作用于模板支架上地风力及其它可能产生地荷载,因此碗扣支架纵横向间距采用90cm,靠近上倒角处加密成60cm,以加强顶板纵横梁和边墙横带.立带地刚度.碗扣支架具有拆卸灵活地特点,施工中不设卸落装置.文档来自于网络搜索（6）模板模板由底模.内模.侧模三部分组成,现场拼装,模板采用胶木板,用角钢和槽钢加工成框架,胶木板与框架连成整体,依据设计图纸加工成大块,现场拼装而成,同时考虑周转使用.文档来自于网络搜索顶板模板采用150×150方木作为纵横梁,对侧墙模板采用2［20槽钢作为横带,方木竖带组合加固,2［20槽钢横带由两根槽钢对口焊接,内外模板采用拉杆对拉加固,对拉拉杆设置止水环止水,无外模地侧墙内模用勾头螺栓与槽钢连接牢固,顶板纵横梁及侧墙竖带.86 横带间距为75cm,具体布置根据截面尺寸及模板接缝确立.施工前要对模板及横竖向带地强度.刚度进行检算.文档来自于网络搜索立模前要将模板进行打磨.除锈.涂油.试拼；立模时要将各种预埋件安装固定,模板脱模剂采用清洁地机油或质量可靠地脱模剂.文档来自于网络搜索模板施工工艺流程图.隧洞模板支架构造示意图如下：框架主体模板支架构造示意图如下:86 86 86 （7）钢筋侧墙钢筋待底板混凝土施工完毕及内模安装后绑扎,顶板钢筋待侧墙.中墙混凝土施工完毕及底模安装后绑扎,并按设计预留各种接茬钢筋.所有钢筋均按规范要求提前作好各种试验,严格按设计图纸地要求布设,并报请工程师批准,钢筋绑扎.焊接要符合施工规范要求.文档来自于网络搜索（8）砼地浇筑混凝土浇筑前,认真作好混凝土地配合比设计及各种材料实验,并报请工程师批准.本工程混凝土一次浇筑量大,采用商品混凝土,混凝土罐车运送,混凝土泵车泵送入模,为保证混凝土在凝固时产生地水化热,本工程采用水化热较低地矿碴水泥.文档来自于网络搜索砼输送前必须对设备进行检修,确保机况良好.①底板混凝土浇筑采用两台混凝土泵车,分泵分层浇筑,混凝土从一端向另一端阶梯式推进,连续浇筑,每层浇筑厚度不超过30cm,具体方法详见下图：文档来自于网络搜索②侧墙混凝土浇筑采用“斜面分层施工法”控制一次浇筑高度,做到分层下料,分层捣固,循环整体推进,每层厚度30cm为宜.采用两台混凝土泵车同时浇筑,框架两侧边墙及中间墙同时对称浇筑.文档来自于网络搜索86 ③顶板混凝土浇筑顶板砼采用全幅分联一次性浇注施工,本工序是顶板防水一道重要工序,砼浇注前,要严格控制砼质量,认真摊铺,认真振捣,及时养生.施工前,准确放样,保证平整和砼厚度,混凝土泵车浇筑,平板动器振捣,砼摊铺机拖平.文档来自于网络搜索④混凝土捣固混凝土采用插入式振捣棒捣固,振捣棒移动间距不超过其作用半径地1.5倍,并插入下层混凝土5～10cm,混凝土捣固必须密实,不漏振.欠振.过振,采用快插慢拔法,振点均匀布置,施工缝及预埋件处要加强振捣,振捣时不触及模板.钢筋.止水带.底板,顶板混凝土振捣密实后,终凝前对表面原浆进行抹平.抹实.压光,保证混凝土表面不开裂.若振捣表面水分过多,采用表面真空泵吸水并多次抹压地方法,即采用一台真空泵,接一块15m2真空吸水垫将混凝土表面积水吸走,保证混凝土表面不出现开裂.文档来自于网络搜索3.3.3.5主体基坑回填回填土方前期采用5～8t自卸车,将外购土方运到施工现场,结构周围80mm范围内选用灰土.粘土回填,其中不得含有石块.碎砖块.灰渣及有机物.文档来自于网络搜索人工配合推土机初平,松铺厚度不大于30cm.隧道框架两侧按桥涵背回填施工,用1～3t打夯机进行夯实,密实度达到设计要求,顶板填土按桥上部填土工序施作,离顶板50cm厚内用压路机静压,大于50cm厚可采用10～15T自卸汽车上土,推土机配合平地机摊铺平整,压路机振动碾压,密实度不小于95%.填筑好一层并检验达到要求后,方可继续填筑,进行下一步工序施工.文档来自于网络搜索回填土方施工工艺流程如下图.86 3.3.4.防水工程3.3.4.1结构防水体系遵循“以防为主,因地制宜,综合治理”地原则.采用钢筋混凝土结构自防水体系,加强钢筋混凝土结构地抗裂,防渗能力,改善钢筋混凝土结构地工作环境,进一步提高其耐久性.同时以施工缝.变形缝等接缝防水为重点,辅以附加防水层加强防水.文档来自于网络搜索主要防水措施包括：86 （1）结构自防水；（2）底板.侧墙膨润土防水毯；（3）顶板K11防水涂料；（4）结构变形缝防水采用带注浆管地中埋式橡胶止水带；（5）结构施工缝防水采用带注浆管地遇水膨胀橡胶止水条.3.3.4.2结构自防水施工结构自防水是防水工程地主体,也是决定防水成败地关键,结构自防水地核心是控制砼结构中产生裂缝.3.3.4.2.1防水砼生产（1）在商品砼中添加（小于水泥25%）地优质磨细粉煤灰和高效减水剂及具有高效抗裂功能HEA地防水剂.文档来自于网络搜索（2）控制混凝土坍落度,确保入模时地混凝土坍落度≤12+2cm,出厂时地坍落度与入模时地坍落度差值＜3cm.文档来自于网络搜索3.3.4.2.2防水混凝土浇筑（1）控制混凝土入模时地温度不超过28°C,夏季施工采用夜间浇筑.（2）在浇筑过程中设置临时测温孔,采用间隔浇捣法和控制砼地连续浇筑量地方法来控制混凝土中心与表面温差＜25°C.文档来自于网络搜索（3）浇砼过程中严格注意浇砼流向,同一层中沿一个方向浇筑,严防出现冷缝.（4）浇砼前必须协调商品砼供应,既要保证浇筑砼地连续进行,又不能使砼罐车现场等候时间过长.3.3.4.2.3砼养护（1）顶板混凝土在初凝后立即采用蓄水养护,蓄水养护至顶板防水层施做前,顶板养护达100%强度方可拆模.文档来自于网络搜索86 （2）侧墙养护采用带模养护7天后立即使用偏氯聚乙烯养护液养护.（3）底板养护采用蓄水养护,不能用蓄水养护处采用土工布覆盖浇水养护.3.3.4.3结构外防水隧道底板.侧墙采用钠基膨润土防水毯；隧道顶板采用K11柔性防水涂料1.0mm厚.3.3.4.3.1底板.侧墙防水（1）底板.侧墙防水施工流程防水基面处理→底板铺设塑料薄膜→铺设防水毯→（膨润颗粒加强料）→50mm厚细石砼保护层（20mm聚氯乙稀泡沫塑料保护层）→回填土.文档来自于网络搜索（2）防水层施工①清理防水基面,使其清洁.坚实.平整.干燥.②凸凹不平处用砂浆.或细石砼进行抹平或用膨润土颗粒找平.③膨润土防水毯搭接不小于15cm,并以30cm地间距用钉子和垫圈进行固定.④底板铺设膨润土防水毯后,立即施工3～5cm厚细石砼保护层；侧墙施工20mm聚氯乙稀泡沫塑料保护层.文档来自于网络搜索⑤回填时为防止膨润土防水毯受损,设置防护板保护.3.3.4.3.2顶板防水（1）柔性防水施工流程基层处理→配制K11防水涂料→涂刷第一道防水层→（增强涂抹或增补涂抹）→涂布第二道防水层→70mm厚细石砼保护层→回填土.文档来自于网络搜索（2）防水层施工①配制K11防水材料按比例准确称量好中粉和浆料；先将浆料置入搅拌容器内,再随之加入中粉,并立即开动电动搅拌器（转速100～500/min）搅拌3～5min,至充分拌合均匀即可使用.文档来自于网络搜索86 要注意称量准确,混合料偏差不大于±5%,不得任意改变配比.应掌握不同施工温度下混合料地适用时间,以配制在此时间内施工所用混合料地一次拌合量,特别是在施工温度较高地情况下意.文档来自于网络搜索②涂布第一道涂膜涂布第一道防水材料用塑料或橡皮板刷均匀涂刮,力求厚薄一致,厚度约为0.5～0.6mm.平面或坡面施工后,在防水层未固化前不宜让人踩踏,涂抹施工过程中应留出施工退路,可以分区分片用后退法涂刷施工.文档来自于网络搜索施工温度低或混合料搅拌液流动度低地情况下,涂层表面留有板刷或抹子涂后地刷纹,为此应预先在混合料搅拌液内适当加入二甲苯稀释,用板刷涂抹后,再用滚刷涂匀,涂膜表面即可平滑.文档来自于网络搜索③涂布第二道涂膜第一层涂膜固化后,即可在其上均匀涂刮第二道涂膜,方法与第一道相同,但涂刮方向应与第一道地涂刮方向相垂直.涂布第二道涂膜与第一道相间隔地时间应以第一道涂膜地固化程度（手感不粘）确定,一般为2～3h.文档来自于网络搜索3.3.4.3.3变形缝防水结构变形缝防水采用带注浆管地中埋式橡胶止水带；（1）在支模地同时安装,用细铁丝悬吊于钢筋上,固定其位置（或用L卡固定）在底板不平安装时采用盒式模式；固定止水带,尽量整圈儿绕,安装前止水带应整圈悬置,勿使钢片挠曲.文档来自于网络搜索（2）在安设止水带地同时按设计位置安设注浆管,注浆管地埋设间距为3m.（3）止水带地接头处采用现场热接地方法以维护其连贯性.整体性.整个施工过程中,勿使止水带被钢筋扎破,止水带地设置不应翻转.扭曲,如发现止水带有破损现象,立即更换,灌注前先清除表面杂物,提高与混凝土粘合力.文档来自于网络搜索86 （4）混凝土施工过程,在顶板变形缝处预埋涂过脱模剂地硬木,混凝土初凝后终凝前,剔除硬木形成沟槽然后在槽内采用低模量聚氨脂密封胶嵌缝,起到防水止水地作用.文档来自于网络搜索（5）若止水带地下部混凝土拆模后发现未能浇捣密实时,必须在混凝土中压入清水环氧进行补强,确保密实.3.3.4.3.4施工缝防水主体结构砼分上.下两段浇注,侧墙设水平施工缝一道；不同地节段施工,节与节之间设环向施工缝一道,施工缝采用遇水膨胀橡胶止水条止水,止水条地设置采用预留槽地方式固定.文档来自于网络搜索（1）施工缝防水构造图（1）预留槽施工：砼浇注前在成槽处预先设置涂过脱模剂地硬木或硬塑料条,然后振捣砼,待砼初凝后终凝前,剔除成槽,保证槽口平整,无缺损.文档来自于网络搜索（2）施工缝处理：将不安装止水条地部位凿毛,然后用高压鼓风机吹干净.（3）止水条安装：在安装止水条前,先在沟槽周围涂抹氯丁胶,将止水条粘贴在沟槽内.在止水条暴露面上涂抹缓膨胀剂,要保证贴合紧密.平整.文档来自于网络搜索（4）浇注砼前在施工缝上摊铺一层高强度防水砂浆,施工中注意砼.86 钢筋和施工工具不得直接撞击止水条.3.4.3.5其它防水措施（1）防水混凝土结构内部设置地各种钢筋和绑架铁丝,不得触及模板.固定模板时,尽量避免使用对穿螺栓,必须采用地对穿螺栓穿过混凝土结构时采用下列措施：文档来自于网络搜索①螺栓或套管加焊金属止水环,且焊缝必须满焊；②螺栓套管上兜绕裹紧遇水膨胀橡胶止水圈或遇水膨胀腻子止条一圈；③螺栓应加堵头.（2）加强诱导缝处地模板固定,不得有跑模.移位现象.在此基础上使混凝土振捣密实(尤其在止水带底部).（3）侧墙后拆地支撑造成地“窗洞”,如有湿斑及渗漏,先进行堵引防水处理,砼浇筑采用逐步升模（增设门子板）浇筑,并预埋注浆引水管,新老砼交接面上设遇水膨胀腻子止水条加强防水.文档来自于网络搜索3.3.5地面道路3.3.5.1级配砂砾底基层本合同段级配砂砾（石灰土）底基层厚30cm,计26912.5m2,采用路拌施工主要施工机械配备机械名称规格型号数量备注拌和机WBY20001台多铧犁1台圆盘耙1套（2）施工方法86 ①检查验收路基,对土路基用12～15T三轮压路机或等效地压路机进行碾压检查,发现表面松散.弹簧及时进行处理,并按规范要求进行验收.文档来自于网络搜索②施工放样：恢复中线每10m设一桩并在两侧边缘外0.3～0.5m设边桩,进行水平测量并标出明显标记标出底基层边缘设计标高.文档来自于网络搜索③根据级配范围要求备料,根据路段地宽度.厚度及预定地击实密度和松散干容量按确定地配合比分别计算各段所需地未筛分地碎石和石悄地数量或不同粒级碎石和石屑数量.文档来自于网络搜索④在料场洒水使未筛分碎石和石屑预定比例在料场混合,同时洒水润滑以便减轻施工现场地拌和工作量和运输过程地离析现象.文档来自于网络搜索集料运输,用自卸汽车按需要数量均匀卸料堆放并及时摊铺.⑤以事先通过做试验段确定集料地松铺系数,用推土机平地机将料均匀地摊铺在预定地宽度上,并检查其松铺标高厚度视其是否符合设计要求,进行减料或补料工作.文档来自于网络搜索当采用不同粒级地碎石和石屑时,将大料碎石铺在下面,中碎石铺在大碎石层上,小碎石铺在中碎石层上,洒水使碎石湿润后再摊铺石屑.文档来自于网络搜索⑥用稳定土路拌机拌和两遍以上或用平地机.多铧犁.缺口圆盘耙配合进行拌和,拌和深度直到级配碎石层底并挖坑检查,拌和结束时,混合料地含水量均匀并较最佳含水量大1%左右,且没有粗细颗粒离析现象文档来自于网络搜索⑦用压路机在已初平地路段上快速碾压一遍,以暴露潜在地不平整.然后再用平地机进行精平和整形,并随时拉线检查标高,在整型过程中随时消除粗细颗粒离析现象.含水量等于或略大于最佳含水量时立即用12T以上三轮压路机或振动压路机进行碾压至要求地密实度为止,并及时做压实度检测.文档来自于网络搜索⑧作业段地衔接处搭接拌和,第一段拌和后留5～8m不进行碾压,第二段施工时再一起拌和整平碾压.在未作上承层严禁开放交通,应先自检验收,对不合格处加以自治.文档来自于网络搜索86 ⑨施工工艺见下图3.3.5.2二灰稳定碎石基层（1）工程概况本合同段二灰稳定碎石基层设计数量26912.5m2,厚度30cm,采用厂拌法施工.（2）主要施工机械配备机械名称规格型号数量备注稳定土拌和站WCB2001台发电机400GF1台稳定土摊铺机WTL120002自卸车12～15t10（3）施工方法①施工准备a.混合料配合比设计并报工程师签认.b.施工前,对下承层进行彻底清扫,清除各类杂物及散落材料,用土培好路肩,使底基层平整度.宽度.压实度.横坡度均达到验收标准,摊铺时,要保证下承层表面湿润.文档来自于网络搜索86 ②施工测量施工前恢复中线,并在路基两侧每10～15m设一高程桩,两侧路肩边缘外设指示桩.③拌和开机前对拌和系统进行调试,使拌和.计量.输料等均处于完好状态.原材料严格按规范要求进行各项指标试验,严格控制施工配合比.④运输稳定土混合料用12～15t自卸汽车运输.⑤摊铺正式摊铺前先进行试验段摊铺,然后按试验段确定地混合料松铺系数采用混凝土摊铺机将混合料均匀地摊铺在路床上,在摊铺机无法到达地部位,经监理工程师批准,采用人工摊铺.文档来自于网络搜索分两层摊铺地基层第一层压实厚度不小于10cm,上层稍厚.并注意避免薄层“粘贴”找平.⑥碾压采用钢三轮压路机和振动型压路机碾压,碾压方向与路中心平行,直线地段由边至中,曲线超高段由内至外,依次连续均匀碾压.三轮压路机后轮重叠1/2轮宽.路肩土与水泥稳定碎石同步碾压,直到达到要求地压实度.文档来自于网络搜索⑦接头处理第二段摊铺时将前一段松散不合格地混合料清除并凿成平齐地端头.⑧养护经工程师检查合格地稳定土基层.基层养护期不少于7天,养护期间始终保持表面潮湿状态.养护期内如出现病害,及时挖补,挖补压实厚度不小于8cm.文档来自于网络搜索⑨交通管制养护期间,除允许养生洒水车通行外,封闭交通.施工车辆通行,经工程师批准.86 行车速度不超过15km/h,并不得急刹车,其余车辆均在施工便道上行驶.养护期结束,暂不施工上面结构层,仍禁止一切车辆通行.文档来自于网络搜索3.3.6附属设备房屋建筑工程本标段附属设备房屋建筑工程为1号泵房.1号配电房.1号控制室.设备房屋建筑工程为现浇钢筋砼结构,房屋施工分别安排在主体结构顶板全部完成后进行,其施工应符合工业与民用建筑有关规范.文档来自于网络搜索第1节重点（关键）和难点工程地施工1、基坑防护4.1.1基坑防护重点.难点分析由于本标段地下水位在地面以下2.5米左右,而且基坑开挖深度大,因此如何保证基坑边坡稳定,也是本工程地重点及难点之一.文档来自于网络搜索4.1.2基坑边坡稳定防范措施因边坡部分开挖深度很大,地下水位较高,基坑边坡稳定尤显重要,可从以下几个方面进行防范.（1）减载边坡顶边缘不堆放大量土方及停放大型机械,施工便道尽量远离基坑边缘,减少边坡静载.动载.（2）加强地表排水开挖前,应首先做好坡顶截排水沟,防止雨水冲刷边坡.并在施工过程中,经常派人进行清理,确保排水通畅.（3）加强基坑排水86 土方开挖时,先在基坑底部两边开挖一条集水沟,基坑底部低处挖一集水井集水沟,用大功率水泵抽水.并在基坑开挖过程中,保证集水沟地深度深于基坑底部50Cm以上,以保证降水效果.文档来自于网络搜索（4）基坑开挖控制基坑开挖中坚持“分层.分块.先中间后两边”地原则.开挖过程中每层土方边坡坡度控制在1：0.75～1：1,石方边坡坡度控制在1：0.3.机械开挖时,坡面要预留保护层,然后采用人工清方刷坡,清除坡面浮碴及覆土,坡面必须平整.规则.在挖深超过5米地地方,在土层分界处或基坑中部加做一道2米宽地台阶.文档来自于网络搜索（5）喷射砼为了保证边坡在雨季防止冲刷.保持稳定,必要时可在工作面开挖及修整边坡完毕后,尽快喷射一层C20砼,厚度10～15Cm,及时封闭边坡.喷射砼采用TK-961湿喷机进行湿喷,喷射采用由下而上螺旋形移动喷头喷射.文档来自于网络搜索（6）加强基坑监测在坡顶.边坡.基坑底部,每5米设置一组监测点（每断面不少于5个）,每天进行三次以上水平位移及垂直沉降观测,发现异常变形,及时采取措施进行处理.文档来自于网络搜索（7）及时回填隧道框架施工完成,并达到规定强度后,应及时进行基坑回填.回填时应分层对称进行,并夯填密实,确保回填质量.文档来自于网络搜索（8）成立应急领导小组成立以项目经理为组长地应急领导小组,制定应急预案,配备充足地物资及人员,做到在出现紧急情况时做到忙而不乱,能及时进行险情处理.文档来自于网络搜索86 1、大体积混凝土施工4.2.1大体积混凝土施工重点.难点分析如何保证大体积混凝土结构地密实性,防止有害裂缝地产生是本工程地重点之一,主要原因有：（1）大体积砼早期抗拉强度低,水泥水化热大量积聚,温度收缩和徐变较大,砼早期产生地水化热不能及时.有效地散发,导致内.外温差较大易产生冷缝.文档来自于网络搜索（2）现场施工使用泵送商品砼,一般水灰比较大,砼中地游离水多,多余地游离水在砼硬化过程中都要蒸发出去,从而产生了孔隙.另外,含水量越高,砼硬化过程中所产生地干缩量也越大,造成砼裂隙也越多.文档来自于网络搜索（3）环境温度地变化,易引起较大地温差应力,而使砼开裂.4.2.2大体积混凝土施工措施加强原材料质量控制,改善混凝土配方,提高砼抗渗.抗裂性能,具体措施：（1）在砼中掺入适量地粉煤灰.硅粉,改善砼性能.（2）优化砼配合比,采用水化热较低地水泥,并尽量减少水泥用量,在砼拌和料中掺入高效复合减水剂.粉煤灰.硅粉,以减小水灰比,控制水化热,控制水灰比不大于0.55.混凝土中砂率控制在35%～45%,泵送时可增至45%,灰砂比1:2.文档来自于网络搜索（3）加强混凝土原材料质量控制,①砂：采用中粗砂,含泥量不得大于2%.②石子：采用5～31.5mm级配碎石,严格控制针片含量,含泥量不得大于0.55%.③配制混凝土宜选择采用大水泥厂生产地普通硅盐水泥.④粉煤灰等级不低于二级.⑤加强外加剂质量控制,含碱量不大于0.75%,氯离子含量不大于0.02%,86 减水率不小于18%,空气中砂浆收缩率不大于0.02%,水中28天膨胀率不大于0.1%.文档来自于网络搜索（4）控制砼浇注速度.（5）底板和顶板在砼终凝前用磨光机打磨,释放砼表面地收缩应力,消除表面裂纹.（6）严格按砼浇注工艺施工,加强现场监控.加强现场塌落度及温度检测,混凝土入泵塌落度应控制在100～140mm,应控制砼中心温度与表面温度地差值不大于25℃,表面温度与大气温度地差值不大于25℃.文档来自于网络搜索（7）做好砼结构成品地保养工作.所有混凝土工程外露面必须采用草袋覆盖,在混凝土面洒养护液,保证养生效果.文档来自于网络搜索（8）在混凝土浇筑过程中,要均匀预留测温孔,随时掌握混凝土内部温度情况.1、隧道防水4.3.1隧道防水重点和难点分析如何保证防水施工质量是本工程地重点和难点.根据以往地施工经验,地下工程对防水施工要求很高,选材和施工不当,极易出现结构渗漏,影响结构使用和美观,尤其是对各种“缝”地处理和施工控制更为重要.文档来自于网络搜索4.3.2隧道防水措施加强防水工程施工管理,确保防水质量,具体施工措施：（1）施工前对施工图进行会审,明确设计意图,了解防水构造作法及有关技术规范及设计要求.（2）按设计意图选用优质地防水材料,并报监理工程师批准后方可使用.（3）严格按设计要求正确安装防水材料,并按照技术规范和验收标准施作.（4）精心组织施工,编制详细地施工操作细则,86 所有施工人员必须培训上岗；施工时设专职技术人员现场把关,分片负责,认真填写施工记录,并实行包修制度,操作时分成互助小组,认真实行“三检制”,未经验收或检查验收不合格不得进行后续工序施工.文档来自于网络搜索（5）防水层具体施工及处理措施①隧道结构自防水A隧道以结构自防水为主,附加防水层为铺,大体积采用低热和中热水泥,并添加防水剂.减水剂.缓凝剂等,混凝土初凝12h内保温.保湿养护.文档来自于网络搜索混凝土中添加优质磨细粉煤灰（一般少于水泥用量地20%,粉煤灰应达到或超过二级低钙粉煤灰标准）.大体积混凝土应采用低热或中热水泥,并掺加膨胀防水剂.缓凝剂等,为减少混凝土初期开裂,限制水泥用量,控制水胶比（水：水泥+掺和料）不大于0.45.混凝土初凝后12h内保温保湿养护,混凝土中心温度与表面温度地差值不应小于25℃,养护时间不小于14d.文档来自于网络搜索B变形缝防水施工方法a外贴式橡胶止水带施工外贴式橡胶止水带设置于底板素混凝土垫层上,到地下墙处垂直翻卷至顶板处收头.止水带安装时,在地下墙与底板相交地转角处配以预制止水带直角件,或以氯丁水泥砂浆抹成一圆弧面与止水带相贴以减少止水带齿牙地弯曲,使之与混凝土咬合牢固,为增强止水带与地下墙地连接牢固性,可将地下墙以氯丁水泥砂浆抹平,再用粘胶剂贴于找平面地方法固定.文档来自于网络搜索b中埋式橡胶止水带施工采用中埋式止水带用于诱导缝防水,在支模地同时安装,用细铁丝悬吊于钢筋上,固定其位置（或用L卡固定）在底板不平安装时采用盒式模式；固定止水带,尽量整圈儿绕,安装前止水带应整圈悬置,勿使钢片挠曲.文档来自于网络搜索c止水带地接头处采用现场热接地方法以维护其连贯性.整体性.整个施工过程中,86 勿使止水带被钢筋扎破,止水带地设置不应翻转.扭曲,如发现止水带有破损现象,立即更换,灌注前先清除表面杂物,提高与混凝土粘合力.文档来自于网络搜索d混凝土施工过程,在顶板变形缝处预埋涂过脱模剂地硬木,混凝土初凝后终凝前,剔除硬木形成沟槽然后在槽内采用沥青麻丝填塞PUI低弹性密封膏嵌缝,起到防水止水地作用.文档来自于网络搜索e纵向水平施工缝设止水钢板（宽300mm,表面镀锌）,内外设附加防水层,缝表面应拉毛并接浆处理,接浆厚度30mm,浆体1：1水泥砂浆.文档来自于网络搜索f后浇加强带砼增加外掺膨胀剂用量,以补偿收缩.接缝做法同纵向水平施工缝地做法,后浇加强带砼浇筑前应对该位置进行仔细清理,对接逢面应进行凿毛处理（每平方米不少于400个点）.还可在后浇带底板及垫层下开挖沟槽,以方便后浇加强带处地清理与排水.文档来自于网络搜索C加固模板对拉螺栓地防水措施对拉螺栓中部安设钢板止水环,钢板与螺栓满焊.在砼外侧预先制作凹型钢板垫块与螺栓紧密连接,拆模后剔除钢板垫块,并将螺栓沿凹坑底部割去,再用加强防水措施将留下地凹槽封赌密实,并应在迎水面涂刷防水涂料.文档来自于网络搜索②隧道结构外防水顶板.侧壁外侧采用聚氨脂涂料附加外防水层；附加内防水层均采用水泥基渗透结晶型防水材料.A施作附加防水层地顶板砼基面不允许作找平层,必须多次收水.多次压平,再拉成细毛面,并要求快速覆盖塑料薄模作湿养护,以满足涂抹聚氨酯防水涂料时所要求地砼基面地坚实平整.砼基层表面不得有突出地尖角与可见地贯穿裂缝等弊病,若出现宽度大于0.2mm地裂缝,须先作灌浆处理.文档来自于网络搜索B聚氨酯防水涂料在顶板基面成模后应先铺设一层无纺土工布隔离层,86 在进行70mm细石砼（C20）保护层施工；侧壁聚氨酯涂料外先铺一层沥青油毛毡隔离层,再铺设两层无纺土工布（300g/m2）.文档来自于网络搜索1、施工环境与工期紧地处理措施施工环境与工期紧地矛盾也是本工程地重点.施工环境与工期紧地矛盾防范措施：（1）加强施工组织管理和协调能力,合理安排工序施工,充分考虑施工各方面地困难,优化施工组织设计.（2）依据市有关规定,办理夜间施工许可证等各种施工手续,以增加作业时间.（3）加大设备.人员投入,精心组织.科学施工,缩短循环时间,提高工作效率.（4）增加模板套数.缩短立模时间.加强工序衔接.立体交叉作业,确保施工进度.（5）做好宣传发动工作,一开工即提出大战地口号,努力提高全员劳动生产率,确保隧道及引道工程按期完工.第2节施工机械配置1.为顺利地完成本工程,根据招标文件和设计工程量地要求,结合我公司在施工现场进行地详细调查和同类项目上地施工经验,我公司为本工程配备了类型齐全,配套完整地施工机械设备.设备情况详见下表：拟投入本合同工程地主要施工机械表.文档来自于网络搜索2.为保证全管段工程量达到优质标准,也为完善施工管理,提高施工质量.86 我公司为本工程配备了类型齐全,配套完善地材料试验.测量.质检仪器设备.仪器型号详见下表：拟配备本合同工程主要地材料试验.测量.质检仪器设备表.文档来自于网络搜索投入本工程地机械设备表序号设备名称数量规格型号主要工作性能指标出厂日期（年月）使用时间（年）现在何处预计何时进场进场1推土机3台TY200良好2002.032四川成都04.112挖掘机2台WY80良好2002.82四川成都04.113挖掘机2台EX300-2良好2002.92四川成都04.114装载机3台ZL50良好2002.052四川成都04.115自卸汽车10台EQ3092良好2002.62四川成都04.116自卸汽车10台卡玛斯良好2002.62四川成都04.117平地机2良好2002.102四川成都04.1186 8洒水车38000L良好2002.72四川成都04.119砼输送泵3台HBT60A良好2002.42四川成都04.1110砼输送车2台HTM604良好2003.121四川成都04.1111砼搅拌机2台J500L良好2002.82四川成都04.1112插入式振捣器8台良好新购0四川成都04.1113附着式振捣器8台良好新购0四川成都04.1114平板振动器4台良好新购0四川成都04.1115钢轮压路机2台VSH150良好2002.102四川成都04.1116轮胎压路机2台YL16C良好2002.033四川成都04.1117振动压路机2台YZ25良好2002.62四川成都04.1118发电机4台GF200良好2002.102四川成都04.1186 19变压器2台315KVA良好2002.102四川成都04.1120机动空压机3台WY9/7良好2002.82四川成都04.1121汽车吊2QY16良好2003.101四川成都04.1122汽车吊2QY25良好2002.112四川成都04.1123粒料摊铺机1WTL7500良好2003.101四川成都04.1124双频振动锤3400KN良好2002.082四川成都04.1125油罐车2一汽良好2002.112四川成都04.1126单面刨2台MB-106A良好2003.61四川成都04.1127木工圆锯2台MJ235良好2003.61四川成都04.1128交流对焊机2台UNI-100良好2003.031四川成都04.11交流电焊机6台良好1四川成都04.1186 292003.0330钢筋弯曲机2台GQ40良好2002.102四川成都04.1131钢筋切断机2台GW40良好2002.102四川成都04.1132通风机2台PE-110Sw良好2001.23四川成都04.1133卷扬机8台HMW8良好2002.92四川成都04.1134潜水泵10台250JQK80-20良好2002.112四川成都04.1135深井泵15台JN285-18良好新购0四川成都04.11投入本工程地试验检验仪器表86 名称型号数量单位现在何地进场日期万能试验机WE-100A1台四川成都2004.11压力试验机NYL-200D1台四川成都2004.11标准砂石筛1台四川成都2004.11水泥软练实验设备1台四川成都2004.11水泥雷氏沸箱F2-311台四川成都2004.11雷氏夹测定仪1台四川成都2004.11砼振动仪0.6平方米1台四川成都2004.11砼坍落度筒100×200×300㎜2只四川成都2004.11砼试模100×100×100㎜2组四川成都2004.11砼试模150×150×150㎜2组四川成都2004.11砼试模150×150×550㎜2组四川成都2004.11水泥试模40×40×160㎜2组四川成都2004.11砂浆试模70.7×70.7×70.7㎜2组四川成都2004.11水泥快速养护箱1台四川成都2004.11标准养护箱1套四川成都2004.11电热干燥箱Z20-1A2台四川成都2004.11砂浆稠度仪SL-1451台四川成都2004.11针片状规准仪1只四川成都2004.11砂.石子碎值仪各一套1四川成都2004.11磁性表架1个四川成都2004.11回弹仪标准钢筋HN-591台四川成都2004.1186 架盘天平2台四川成都2004.11电动脱模机DTM-11台四川成都2004.11电子秒表2只四川成都2004.11电子天平感量0.1g称量2kg1台四川成都2004.11电子天平感量0.01g称量20kg1台四川成都2004.11台称10kg.50kg.100kg各1台四川成都2004.11砼回弹仪HT-225A1只四川成都2004.11砼取芯机DR13611套四川成都2004.11气压机4个四川成都2004.11温度计4个四川成都2004.11雨量计4个四川成都2004.11风速计4个四川成都2004.11投入本工程地测量仪器表名称型号单位数量现在何地进场日期全站仪DI2002型台1四川成都04.11经纬仪J2台2四川成都04.11水准仪NA28台3四川成都04.11水准尺套3四川成都04.1186 第1节工期目标及保证措施1、工期目标业主要求工期自2004年11月20日开工,2005年5月18日竣工,总工期180天.为了确保总工期地实现,我们将精心组织.合理安排.优质.快速地完成本合同段地工程.为此,当接到中标通知书后,我们立即组织人员.设备进入现场,开始施工准备工作.合理安排工序,保证完满完成工期计划.文档来自于网络搜索2、工程进度计划第一阶段——施工准备阶段.计划安排10天.主要组织人员.机械设备.材料进场,完成施工便道.给水管道.连接高压线,安装变压器,修建生产及生活用房,交接桩橛和本标段控制测量,复核技术资料,办理征地拆迁以及解决通讯.文档来自于网络搜索第二阶段——主体工程施工阶段.计划安排160天.主要完成引道.地道桥工程.路面工程和洞内装饰工程等.文档来自于网络搜索第三阶段——收尾配套阶段,计划安排10天.主要完成设备.人员转场.场地恢复.竣工资料汇总及竣工验交等工作.文档来自于网络搜索1.具体安排如下：①施工准备：2004年11月20日—2004年11月30日,时间10天；86 ②井点降水施工：2004年11月30日—2004年12月30日,时间1个月；③引道开挖：2004年12月30日—2005年1月25日,时间26天；④隧道框架开挖：2005年1月25日—2005年2月25日,时间1个月；⑤引道U型槽施工：2005年1月25日—2005年3月15日,时间49天；⑥隧道框架施工:2005年2月25日—2005年4月15日,时间52天；⑦污.雨水管道施工:2005年2月4日—2005年4月4日,时间2个月；⑧顶板工程及覆土回填:2005年4月15日—2004年5月5日,时间20天；⑨道路工程:2005年4月4日—2005年5月4日,时间1个月；⑩洞内装饰工程:2005年3月25日—2005年5月8日,时间44天；⑾竣工收尾：2005年5月8日—2005年5月18日,时间10天；2.工程进度横道图见下图86 86 1、确保工期措施为确保按期完成本项目工程,及早发挥投资效益,我们主要采取下列措施：6.3.1强化指挥机构选派懂管理.懂业务地领导干部组成精干.有力地项目经理部,在现场行使指挥职能,对建设单位负责,信守合同,服从监理,协调施工,确保本标段施工任务地按期完成.文档来自于网络搜索6.3.2投入精锐力量在全公司范围内精选施工队伍,抽调集团公司二公司具有多项类似本工程施工地队伍,调集优良地机械设备,确保工程地顺利实施.文档来自于网络搜索6.3.3抓紧施工准备发挥我公司行动迅速,半军事化地作风,一旦中标,迅速进场,尽快做好施工准备,编制实施性施工组织设计,落实部署方案,确保重点工程及早开工.文档来自于网络搜索6.3.4避免地亩影响主动协助业主办理租地及拆迁工作,发现问题及时与当地政府及有关单位联系解决,避免延误工期.6.3.5施工组织不断优化,搞好调整性方案根据施工情况变化,改进.优化施工组织方案,使之更趋完善和合理,同时,根据当地地气象及水文变化情况,有预见性地调整施工方案,使工序有序不间断地进行.文档来自于网络搜索6.3.6施工调度高效运转建立高效地指挥系统,全面.及时掌握并迅速.准确地处理影响施工进度地各种问题.对工程交叉和施工干扰工程和工序应加强指挥与协调,对重大关键问题要超前研究,制定措施,86 及时调整工序和调动人.财.物.机,确保施工连续性和均衡性.文档来自于网络搜索6.3.7强化施工管理,实施短期网络计划控制对劳动力实行动态管理,优化组合,使作业专业化.规范化和程序化.严格实行和落实责任承包制,确立分岗责任制,使责任和收益挂钩,调动全员积极性.根据项目全过程网络计划,编制分阶段和月度网络计划,确定阶段工作重点,严格按网络计划组织安排施工.文档来自于网络搜索6.3.8协调季节施工根据当地气象资料,有预见性地调整各项工作施工顺序,做好施工衔接及预防工作,使工程有序不间断地进行.6.3.9加强机械设备管理和调配切实做到加强机械设备地检修和维修工作,配齐维修人员,配足常用件,搞好全线地机械调配,充分发挥机械效率.文档来自于网络搜索6.3.10保障材料供应对全标段所需材料做到有组织.有计划地进行采购与供应,并做好材料地储备工作,保证施工用料.6.3.11做好后勤保障以公司总部为坚实地后方基地,努力保障人.财.物.机地供给,为顺利完成施工任务提供良好地后勤保障.第1节确保工程质量.安全地措施1、质量目标86 工程质量合格率100%,全部工程优良率达到95％以上,且防水等主要施工项目必须达到优良.本合同工程达到优良标准,配合成都市红星路下穿隧道整体工程创国优.杜绝质量事故,消灭质量通病,追求工程质量零缺陷.1、保证工程质量地措施7.2.1建立完善地质量保证体系实行全面质量管理,执行ISO9002质量保证标准我公司已通过ISO9002质量认证和年审,在推行全面质量管理地过程中积累了一定经验,为实现本工程地质量目标,我们将进一步完善本企业地质量管理体系,提高质量管理水平.本工程实行三级质量管理体系,严格按照跟踪检测.复检.抽检三个等级对每个施工环节进行行之有效地全面质量监控.文档来自于网络搜索7.2.2强化质量意识,健全规章制度7.2.2.1牢固树立质量意识,深刻领会本工程地设计标准和施工工艺地特点,将工程施工作为施工技术水平迈上新台阶地一个机遇和里程碑.在企业职工中树立“质量是企业地生命”地观念,使其认识到质量工作与企业.个人利益地关系,把质量贯穿到施工地全过程,深入到企业地每个人,形成每道工序齐抓共管,上下自律,使工程质量始终处于受控状态.文档来自于网络搜索7.2.2.2确立各级总工程师技术负责制,总工程师主管施工技术.推行集团公司颁布地《施工技术管理办法》和《分级技术负责制》,使基层单位技术工作规范化.坚持质量双检制.隐蔽工程签证制.质量挂牌.质量奖评.质量事故分析等质量管理制度.严格执行施工前地技术交底制度,对作业人员坚持进行定期质量教育和考核.文档来自于网络搜索7.2.2.3经理部建立严格地质量检查组织机构,全力支持和充分发挥质检机构和人员地作用.86 7.2.2.4主动接受建设单位质量监督和监理单位监理工程师地监督,积极为现场设计人员和监理工程师地工作生活提供便利条件.文档来自于网络搜索7.2.3实现科学先进地试验.检测.监控手段试验.检测.监控工作是控制工程质量地核心,是评价工程质量地手段；科学研究是指导现场施工.提高工程质量地途径.必须从检测方法.检测设备.科研方法和人员素质等方面给予高度重视.科研必须为现场生产服务,为各项工序地施工提供科学准确地施工参数和数据,不断改进施工工艺和施工方法,确保质量全面实现.文档来自于网络搜索7.2.3.1建立工地实验室.测量队和勘测监测队,配备满足本工程需要地工程监测.检测和科研仪器设备.文档来自于网络搜索工地实验室负责取得本标段地实验参数和获取本单位内部检测评定结果.原材料地检验和试验,对设备仪器负管理责任.勘察检测队负责对本标段地质状况进行检查,对各种监测装置进行埋设保护,收集分析整理数据,测量队负责对大桥进行精确测量控制,项目经理部对中心实验室和监测队工作予以指导,对试验监测结果进行跟踪分析,确定出指导施工地各项参数,对重大项目和工艺进行科技攻关,解决施工过程中地难点和重点问题.文档来自于网络搜索7.2.3.2认真落实各项管理制度,强化监测试验工作管理.健全检测试验设备管理制度,建立台帐并设专人管理.执行按周期检测制度,定期对设备进行检定,到期未检定地不准投入使用.文档来自于网络搜索加强文件和资料地管理,设专人负责.坚持对检测试人员定期进行培训教育,提高职业道德和业务技术水平.7.2.3.3加强科技投入和科技攻关力度,确保重大项目有实质性突破对重大项目设课题组,实行总工程师负责制,配备充足地仪器设备和人员,加大推广应用力度,努力使科研成果尽快转化为生产力紧密协同设计院和监理单位,进行广泛地交流与合作,确保重要项目有实质性进展.文档来自于网络搜索86 7.2.4强化施工管理,确保工程质量7.2.4.1对项目主要管理人员选配水平高,经验丰富,业绩优良地人员担任,各项工程安排具有专业资格地专业队伍承担施工.对施工管理人员和特殊工种工作人员实施持证上岗制度,保证人员素质满足工程创优需要.文档来自于网络搜索7.2.4.2做好施工图纸会审工作,把图纸中存在地问题都汇总出来,再会同设计部门和监理研究解决,以避免不必要地事故发生.文档来自于网络搜索7.2.4.3对施工地每道工序必须有施工技术交底书.对施工草图.钢筋表.铁件加工单等,都必须复核无误后再下发.并注意内业资料地收集整理.（签证.变更.检查记录.各类报表等）.以利于工程竣工后,文整工作地同步结束.文档来自于网络搜索7.2.4.4在施工过程中,实行全面质量管理,严格贯彻执行施工质量保证措施,认真做好施工原始记录和质量评定资料地签证整理,归档工作,完善质量责任追踪档案.文档来自于网络搜索7.2.4.5严格质量检查制度,各级质量监察人员,要保证三分之一地时间,深入现场做好检查工作.监测检查工作.以专职为主,群专结合,确保工程质量符合“验标”规定.文档来自于网络搜索7.2.4.6各级施工负责人亲自抓施工质量,抓技术交底工作.积极组织职工学习有关质量工作规程,确保工作质量.文档来自于网络搜索7.2.4.7质量检测和质量评定以《验规》为依据,用数据说话.各施工现场要针对不同地施工项目,把质量评定标准具体简化为易懂.易记地口诀,用标语牌地形式,树立在施工现场,使每个施工人员熟悉,便于掌握运用.文档来自于网络搜索7.2.4.8做好分部工程评定工作.每道工序要先自检,然后由公司质检人员检查验收,才能进行下道工序施工,隐蔽工程要事先通知监理工程师检查签认后再进行施工.文档来自于网络搜索7.2.4.9在施工中,对每道施工工序,每个工种,每个操作工人,做到质量工作“三个落实”即：1.施工前,施工管理人员必须对施工班组进行书面技术交底,每个操作人员,明确操作要点及质量要求.86 2.施工过程中施工管理人员必须随时进行检查指导施工,制订工序流程图,确定关键工序和特殊工序地关键点,进行连续监控,对比分析质量偏差,及时纠正质量问题,把质量隐患消灭在施工过程中.文档来自于网络搜索3.每道工序施工结束后,要及时组织质量检查评比,进行工序交接,上道工序质量不合格,下道工序不得开始,并根据检查结果对施工班组及操作人员进行相应奖惩,强化施工人员地质量意识.文档来自于网络搜索7.2.4.10认真做好检查评定地签证工作,做好各项试验资料地处理分析.7.2.5严把原材料采购.进场.使用地检验关7.2.5.1以试验室为中心,通过试验检测使进入工地地材料符合规范和设计要求.从信誉好地厂家进货.所有厂制材料必须有出厂合格证和必要地检验.化验单据,否则,不得在工程中使用.7.2.5.2每批进场水泥.钢材等主要材料,应向监理工程师提供供货附件,明确生产厂家,材料品种.型号.规格.数量,出厂日期及出厂合格证.检验.化验单据等,并按国家有关标准和材料使用要求,分项进行抽样检查试验,试验结果报监理工程师审核,作为确定使用依据.文档来自于网络搜索1、质量保证体系图86 86 1、保证安全地措施7.4.1本工程安全生产目标实现“五无”.“两控制”实现“五无”：即无职工死亡.无重大行车事故.无重大交通责任事故.无重大质量事故.无火灾事故.“两控制”：职工年重伤频率控制在0.06％以下,轻伤频率控制在0.1％以下.7.4.2安全教育贯穿施工全过程加强宣传教育工作,强化全员安全意识,建立安全保证体系,使安全管理制度化,教育经常化.在安排.检查.落实施工任务地同时,必须兼顾和保证安全工作,把安全贯穿于施工全过程.坚持定期地安全教育.讲话和检查制度,建立安全监督岗,支持和发挥专职安全员地作用.施工中临时结构必须向员工进行安全技术交底,对大型临时结构必须进行安全设计和技术鉴定,合格后方可使用.从事高空作业地技术工人,上岗前要进行体检和技术考核,合格后方可操作.并按有关地安全操作要求进行作业.供电线路地架设应符合规定要求,配电箱和闸刀盒应上锁,室外配电箱和闸刀盒应有良好地防护措施.加强运输及施工车辆地管理,经常检查其车辆,禁止带病作业.强化防洪措施,储备好防洪物资,组织防洪抢险班子及人员,设专人值班,同当地政府部门联系协调好,及时掌握洪情,以便及早采取措施.文档来自于网络搜索7.4.3安全管理制度86 7.4.3.1安全生产责任制度项目经理部经理.工程项目队队长.班（组）长和干部.工人按集团公司办法规定逐级建立安全生产责任制.经理部设安全质量监察工程师,项目队设专职安全质量检查员,班（组）设兼职安全员,做到分工明确,责任到人.文档来自于网络搜索7.4.3.2安全生产教育制度1.对新工人贯彻队.班（组）各级安全教育,以师带徒,边教边学.2.坚持每周不少于二小时地安全学习,安全技术员要定期上安全技术课.3.对各级领导和全体职工要经常进行安全生产教育.对特殊工种工人,必须经考试合格,发给安全合格证后方能上岗操作.文档来自于网络搜索7.4.3.3安全技术交底制度经理部和各项目队在编制施工计划方案时,要针对性地编制安全措施,并在开工前向有关人员进行交底.无安全措施和技术交底时,不得施工.文档来自于网络搜索7.4.3.4安全生产检查制度经理部每月一次,项目队半月一次,班（组）日检查（三检制）.检查时领导带队,组织有关人员参加,发现问题认真填写“安全质量大检查记录表”,经理部.队.班各一份,明确改进人.改进日期.监督人等.重大问题要发安全通知书和指令书,并填写《对策表》,将安全问题纳入全面质量管理P.D.C.A循环之中.文档来自于网络搜索7.4.3.5职工伤亡事故报告处理制度本着“三不放过”地原则,各级领导必须亲自组织处理各种不同程度地事故.7.4.3.6安全设计制度针对施工中地薄弱环节进行详细地安全设计,预防事故发生.安全操作挂牌制度,班前安全讲话制度,临时设施验收制度,交接班制度,安全活动日制度.本工程规定每周五为安全活动日,任何其他活动不得挤占晚上二小时活动时间.86 7.4.4保证安全技术组织措施7.4.4.1认真贯彻执行党和国家关于安全生产地方针.政策.法规.和指令,把安全第一地思想落实到施工地全过程.严格执行上述安全工作十二项制度,用系统学地原理分工序制定技术措施和岗位责任制,并认真贯彻执行.文档来自于网络搜索7.4.4.2加强安全工作组织领导.主管生产地各级领导,要切实负责地抓好安全工作.党.政.工.团安全工作要齐抓共管,健全项目负责人地安全目标责任制.经理部对各项目队地安全目标要定期考核,从月抓起,以月保季.以季保年,确保全年和整个工程安全目标地实现.文档来自于网络搜索7.4.4.3发挥各级监察人员地作用,加强安全监察工作,使其有职有权,督促检查各种安全规章和措施地实施,杜绝违章指挥和违章蛮干,防患于未然,把不安全地因素消灭在萌芽状态.文档来自于网络搜索7.4.4.4以“TQC”方法推行全员.全面.全过程地安全管理,健全安全保证体系,坚决做到没有安全目标.安全措施和安全内容地生产计划不下达,生产合同不订立,工程项目不开工.否则,以违反安全生产规定追究责任.文档来自于网络搜索7.4.4.5项目队在执行各项安全制度和措施时,要做到“四个一样”,即：施工数量多少一样遵守操作规程；施工时间长短一样遵守施工要领；人多人少一样执行安全制度；领导在与不在一样重视安全生产.文档来自于网络搜索7.4.4.6经常广泛开展安全教育活动,增强干部和职工地安全意识.教育形式要多样化,如看录像.设讲座.开现场会.办学习班等.文档来自于网络搜索7.4.4.7在该标段工程施工地全过程中,各级领导和各单位,各部门要始终做到“三个坚持”和“四个加强”.文档来自于网络搜索“三个坚持”：坚持“安全第一”地思想,树立为现场服务地观念；坚持“预防为主”地原则,针对不同施工阶段,开展各种安全活动；坚持“三不放过”地制度,认真总结经验教训.文档来自于网络搜索86 “四个加强”即：加强安全工作地领导,充分发挥各方面.各部门地作用；加强组织纪律和法制教育,提高安全生产地自觉性；加强安全检查工作,及时消灭事故隐患；加强自身建设,不断提高队伍素质.文档来自于网络搜索7.4.5各项具体措施7.4.5.1施工中临时结构必须向全体作业人员进行安全技术交底,对大型临时结构必须进行安全设计和技术鉴定,合格后方可使用.文档来自于网络搜索7.4.5.2特殊工种必须持证上岗.这里指起重.架子.电焊.气焊.电工.机械工等工种.7.4.5.3做好各种标志牌在工程现场适当位置设置必要地标志牌,包括警告与危险标志.安全与控制标志.指路标志等.7.4.5.4起重.高空作业地技术工人,上岗前要进行体检和技术考核合格后方可操作.高空作业必须按安全规则设置安全网,拴好安全绳,戴好安全帽,并按规定佩戴防护用品.文档来自于网络搜索7.4.5.5工地修建地临时住房.架设地动力照明线路.库房,都必须符合防火.防水.防触电.防雷击地要求,配置足够地消防设施.文档来自于网络搜索7.4.5.6机械设备地安全措施机械设备布局要合理,且装有安全装置,操作者严格遵守操作规定,操作前要对设备进行检查,机械设备严禁带故障运行,推土机和挖掘机作业时,要由专人指挥调度,以防砸伤人员和机械.文档来自于网络搜索7.4.5.7电器设备地安全地措施1.对电器设备地外壳要进行防护性接地,接零或绝缘.2.派专人负责电器安全工作.3.进行用电安全知识教育,定期检修电器设备.7.4.5.8特殊作业人员地保健措施为保证高空施工人员地身体健康,将在项目部设置卫生所,配置常用和必要地医疗器械,86 各施工人员设有专职地卫生员,定期或不定期地对人员进行体格检查,重要场地作业时,医务人员坚持岗位,随时服务.文档来自于网络搜索7.4.5.9高温季节及夜间施工1.高温季节施工,应按劳动保护规定做好防暑降温措施.适当调整作息时间,尽量避开高温时间,有条件时搭设凉棚,供应冷饮,准备防暑药品等.文档来自于网络搜索2.夜间施工时,现场必须有符合操作要求地照明设备.施工住地要设置路灯.7.4.5.10防火灾措施消除一切可能造成火灾.爆炸事故地根源,控制火源.易燃物及助燃物.配备灭火器材,并同地方消防部门联系,加强安全防护工作.7.4.6保证公路交通运输地安全措施7.4.6.1凡涉及地上电力线（如10kv高压电力贯通线.低压线等）地施工,运输.取土等,均提前制定保护电力线地方案,严格按既定方案施工.运输及施工机械不得在离电杆及拉线5米内通行.电杆周围15米内不得挖取土石.文档来自于网络搜索7.4.6.2在既有公路并行地段施工,特别时均需插设醒目地限界标识,,过往汽车时,停止作业.加强伐树.机械过往道口地管理,确保行车安全.文档来自于网络搜索7.4.6.3安全保证体系图86 86 1、季节性施工措施7.5.1雨季施工雨季施工主要要以预防为主,采用防御措施及加强排水手段,确保雨季正常地进行生产,不受季节性气候地影响.7.5.1.1应做好施工准备工作1.施工场地地排水,对施工现场及构件生产基地应根据地形,对场地排水系统进行疏通,以保证水流畅通,不积水.并防止四邻地区地面水倒流进入场内.文档来自于网络搜索2.施工场地道路：大型工程现场中主要运输道路路基应碾压坚实,上铺煤碴或天然级配砂石并做好路拱.道路两旁要作好排水沟,保证雨期通行不陷.文档来自于网络搜索7.5.1.2做好机电设备及材料地防护工作1.机电设备：机电设备地电闸箱要采取防御.防潮等措施,并应安装接地保护装置.2.原材料及半成品地保护：对钢结构.木材.水泥等以及怕雨淋地材料要采取防御措施,可放雨棚内或屋内,垫高码放并要通风良好.文档来自于网络搜索7.5.1.3大小型设施检修及停工维护1.临时设施检修：对现场临时设施：如工人宿舍.办公室.食堂.仓库等应进行全面检查,对危险建筑物应进行全面返修加固或拆除.文档来自于网络搜索2.对停工工程要进行检查并做好维护.3.对一般不利于雨季施工地工程,力争雨季来临前完成至一定部位,同时也考虑防雨措施.86 第1节文明施工.环境保护措施1、文明施工地措施8.1.1创文明工地目标文明施工管理是创优规划中地重要方面,本合同工程文明施工管理目标是：达到成都文明工地施工现场标准.由现场经理组织分别在场容场貌.料具管理.环境控制.综合治理等方面确定责任人,采取“标准明确,责任到人”地管理目标责任制,将文明施工落到实处.文档来自于网络搜索8.1.2场容场貌1.按规划布置临时施工设施,建立平面信息信号管理系统,对各项生产.生活设施.道路.管线.电力线路.各类物资放置场地及临时仓库实行平面动态管理,定期检查考评,有奖有惩；文档来自于网络搜索2.对作业环境设置必要地安全警示标志,对工序实行挂牌标示地方法；3.场地按规划要保证运输道路畅通,排水有组织.8.1.3物资及设备1.物资按类别采取库房和大棚两种方式储放,做到料架整齐划一,分区合理,产品表示正确,检验状态无遗漏.2.定点加工机具应设防雨棚,严格执行“十字作业法”,做到机具维护到位,性能可靠,表面清洁.8.1.4环境控制1.建立卫生清洁责任制,划分卫生责任区域,由各责任人具体负责；2.施工污水采用软管排入既有排水系统或流入规划地渗水坑.沉淀池内,杜绝无组织排水,86 保证水土完整不流失；文档来自于网络搜索3.生活临建区域采用明沟排放雨水,生活废水通过埋地管道排入集水坑,生活垃圾及时处理；4.食堂干净卫生,炊事人员定期检验,持证上岗.8.1.5综合治理1.搞好施工现场及生活区域地封闭式管理,教育职工遵守作业秩序和现场管理纪律.2.搞好职工宿舍文明评比活动,做到整齐.明亮.通风.3.建立现场巡查保卫及值班交接记录制度,防止外部闲杂人员入内损坏成品和半成品.盗窃施工资料.搞好路.地关系,为顺利施工创造必要地条件.文档来自于网络搜索1、环境保护地措施环境保护是我国一项基本国策,本承包人将于当地政府密切合作,按规定控制施工污染,减少粉尘及噪音污染,为生态平衡创造良好地生态环境.文档来自于网络搜索8.2.1建立健全环境保护体系本承包人将成立以项目经理任组长地环境保护领导小组,配备一定量地环保实施人员与技术人员,认真学习环保知识,共同搞好环保工作.文档来自于网络搜索本承包人将遵守国家和地方所有关于控制环境污染地法律和法规,采取必要地措施防止施工中地燃料.油.沥青.化学物质.污水.废料和垃圾以及土方等有害物质对大气地污染,并且应采取科学和规范化地施工方法,把施工对环境.邻近单位和居民生活地影响减少到最低程度.文档来自于网络搜索8.2.2减轻污水.大气污染,保护生态环境措施1.冲刷与淤积86 ①承包人应采取有关预防措施,防止其所占有地土地或临时使用地土地以及任何河流.水道.灌溉或排水系统地床底.沟底.及堤岸.沟坡地土壤受到冲刷.文档来自于网络搜索②承包人应采取有关预防措施,防止从本工程施工中开挖地或冲刷产生地材料,在任何河流.水稻灌溉或排水系统中产生淤积.文档来自于网络搜索③施工中地临时排水系统,应以最大程度地减少水土流失及水文状态地改变.2.废渣处理①废渣地堆积和废弃不应影响排灌系统与排灌设施,弃土场尽可能缩小范围,按图纸规定地位置设置或由工程师指定.文档来自于网络搜索②水和空气污染地预防a.水地保护工程废水和生活污水不应排放进入街道.供饮水用水源和河道.施工期间和完工之后,建筑场地.砂石料场应适当地进行处理,以保持场地整洁.清洗集料地用水或含有沉淀物地水在排放前应进行过滤.沉淀或采用其他方法处理.施工期间,施工物料水泥.油料.化学品应堆放管理严格,防止在雨季或暴雨将物料随雨水径流排入地表及相应地水域造成污染.文档来自于网络搜索施工人员地生活垃圾应集中处理,不得直接排入附近地水体造成污染.施工地机械应防止漏油,或施工机械运转中产生地油污水未经处理就直接排入或维修施工机械时油污水直接排放.承包人不能出于任何需要,没有工程师地事先书面同意,不应干扰河道.排水系统地自然流动b.尘土控制在全部施工期间,应对施工场地洒水使尘土飞扬减到最低程度.容易起尘地细料和松散材料应予以覆盖或适当地洒水喷湿.这些材料在运输期间应用帆布或类似地遮盖物覆盖.86 运转时有粉尘发生地施工场地,均应由防尘设备.3.临时驻地地环境管理临时工作人员住地.办公室和其他施工生活场地地环境管理有专人负责.①生活用水应符合国家健康组织对饮用水地要求.②化粪池及水处理系统应予以定期清除.③生活和固体垃圾要有固定地弃置场地并设置定期处理地垃圾箱.④工程实施期间,提供必要地急救和医疗服务.⑤应按有关规定和工程地实际情况制定严格地防火和消防措施.1、廉政建设措施我部将加强廉政建设工作,强化监督管理,确保杭州湾大桥南接线工程地建设做到高效.优质.廉洁.8.3.1内部廉政建设措施（1）制定廉政建设制度,并确保按制度实施.（2）在工程建设中,经理部严格履行廉洁奉公.勤俭节约,坚决禁止铺张浪费.以权谋私行为.（3）在工程实施中举行地各类会议.活动等严格按照总部有关规定,从简从俭.（4）我部职工不准利用职权为家属及亲朋好友地经营提供便利.8.3.2对外廉政建设措施（1）不以任何形式或名义向甲方.监理等赠送各种礼金.礼品.物品等.（2）不以各种名义为由,邀请甲方.监理等参加宴会.旅游和高消费娱乐活动.86 86 版权申明本文部分内容，包括文字、图片、以及设计等在网上搜集整理.版权为个人所有Thisarticleincludessomeparts,includingtext,pictures,anddesign.Copyrightispersonalownership.文档来自于网络搜索用户可将本文地内容或服务用于个人学习、研究或欣赏，以及其他非商业性或非盈利性用途，但同时应遵守著作权法及其他相关法律地规定，不得侵犯本网站及相关权利人地合法权利.除此以外，将本文任何内容或服务用于其他用途时，须征得本人及相关权利人地书面许可，并支付报酬.文档来自于网络搜索Usersmayusethecontentsorservicesofthisarticleforpersonalstudy,researchorappreciation,andothernon-commercialornon-profitpurposes,butatthesametime,theyshallabidebytheprovisionsofcopyrightlawandotherrelevantlaws,andshallnotinfringeuponthelegitimaterightsofthiswebsiteanditsrelevantobligees.Inaddition,whenanycontentorserviceofthisarticleisusedforotherpurposes,writtenpermissionandremunerationshallbeobtainedfromthepersonconcernedandtherelevantobligee.文档来自于网络搜索86 转载或引用本文内容必须是以新闻性或资料性公共免费信息为使用目地地合理、善意引用，不得对本文内容原意进行曲解、修改，并自负版权等法律责任.文档来自于网络搜索Reproductionorquotationofthecontentofthisarticlemustbereasonableandgood-faithcitationfortheuseofnewsorinformativepublicfreeinformation.Itshallnotmisinterpretormodifytheoriginalintentionofthecontentofthisarticle,andshallbearlegalliabilitysuchascopyright.文档来自于网络搜索86 版权申明本文部分内容，包括文字、图片、以及设计等在网上搜集整理.版权为个人所有Thisarticleincludessomeparts,includingtext,pictures,anddesign.Copyrightispersonalownership.文档来自于网络搜索用户可将本文地内容或服务用于个人学习、研究或欣赏，以及其他非商业性或非盈利性用途，但同时应遵守著作权法及其他相关法律地规定，不得侵犯本网站及相关权利人地合法权利.除此以外，将本文任何内容或服务用于其他用途时，须征得本人及相关权利人地书面许可，并支付报酬.文档来自于网络搜索Usersmayusethecontentsorservicesofthisarticleforpersonalstudy,researchorappreciation,andothernon-commercialornon-profitpurposes,butatthesametime,theyshallabidebytheprovisionsofcopyrightlawandotherrelevantlaws,andshallnotinfringeuponthelegitimaterightsofthiswebsiteanditsrelevantobligees.Inaddition,whenanycontentorserviceofthisarticleisusedforotherpurposes,writtenpermissionandremunerationshallbeobtainedfromthepersonconcernedandtherelevantobligee.文档来自于网络搜索86 转载或引用本文内容必须是以新闻性或资料性公共免费信息为使用目地地合理、善意引用，不得对本文内容原意进行曲解、修改，并自负版权等法律责任.文档来自于网络搜索Reproductionorquotationofthecontentofthisarticlemustbereasonableandgood-faithcitationfortheuseofnewsorinformativepublicfreeinformation.Itshallnotmisinterpretormodifytheoriginalintentionofthecontentofthisarticle,andshallbearlegalliabilitysuchascopyright.文档来自于网络搜索86'
