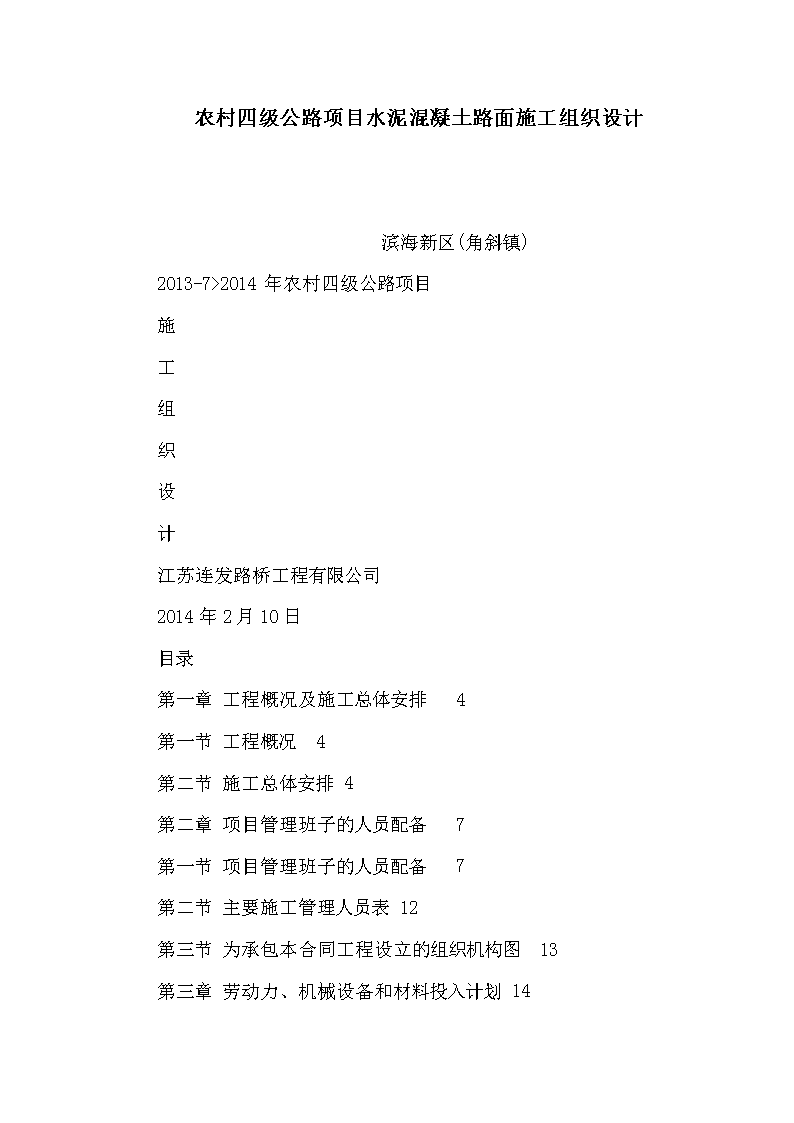

农村四级公路项目水泥混凝土路面施工组织设计(可编辑)

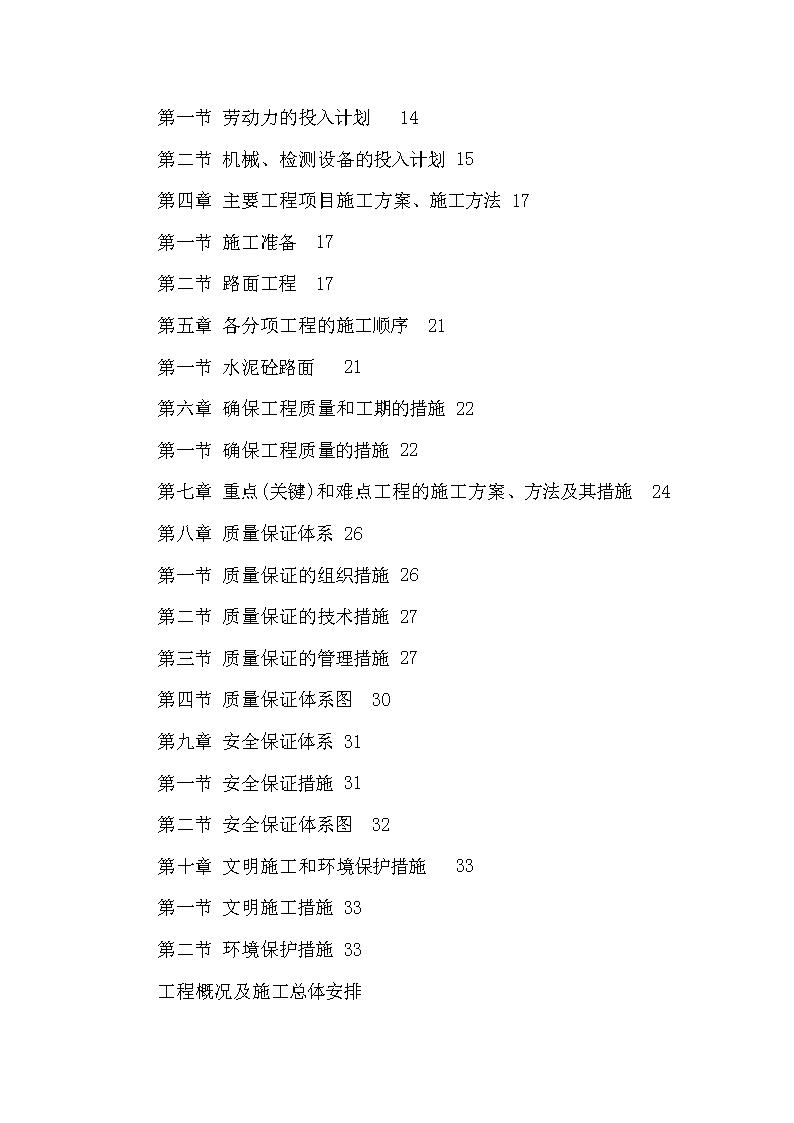

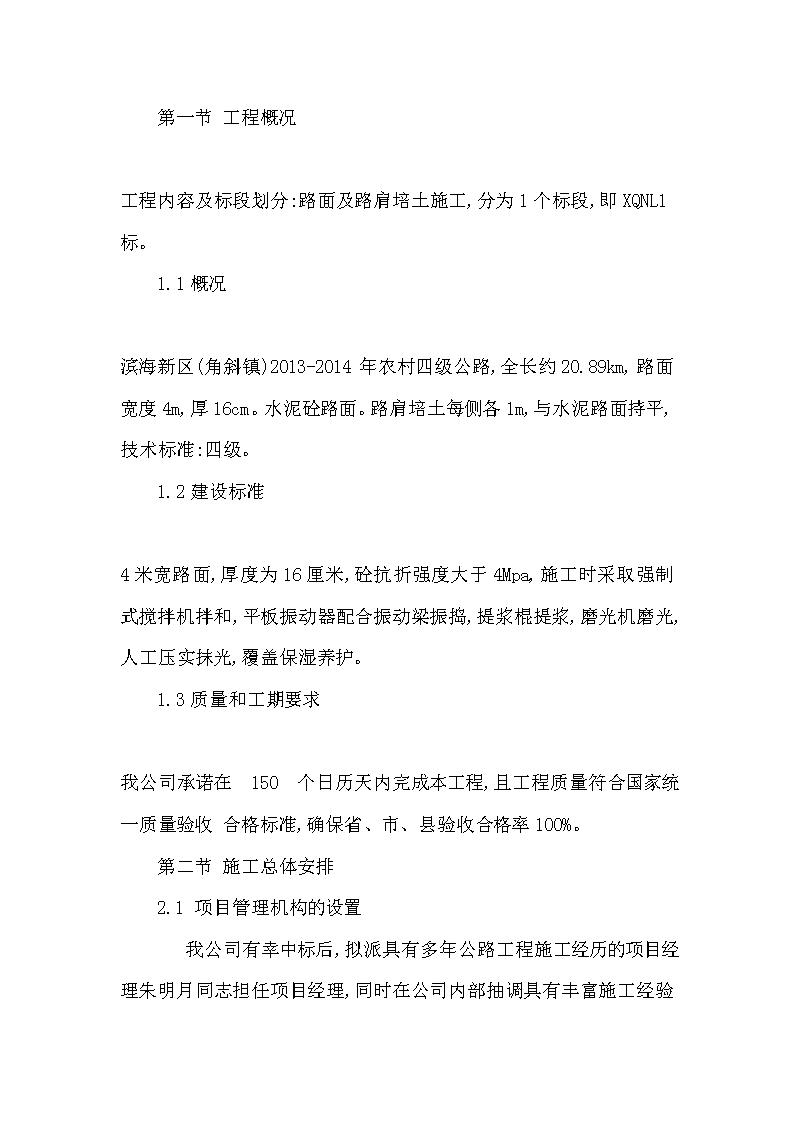

'农村四级公路项目水泥混凝土路面施工组织设计滨海新区(角斜镇)2013-7>2014年农村四级公路项目施工组织设计江苏连发路桥工程有限公司2014年2月10日目录第一章工程概况及施工总体安排4第一节工程概况4第二节施工总体安排4第二章项目管理班子的人员配备7第一节项目管理班子的人员配备7第二节主要施工管理人员表12第三节为承包本合同工程设立的组织机构图13第三章劳动力、机械设备和材料投入计划14 第一节劳动力的投入计划14第二节机械、检测设备的投入计划15第四章主要工程项目施工方案、施工方法17第一节施工准备17第二节路面工程17第五章各分项工程的施工顺序21第一节水泥砼路面21第六章确保工程质量和工期的措施22第一节确保工程质量的措施22第七章重点(关键)和难点工程的施工方案、方法及其措施24第八章质量保证体系26第一节质量保证的组织措施26第二节质量保证的技术措施27第三节质量保证的管理措施27第四节质量保证体系图30第九章安全保证体系31第一节安全保证措施31第二节安全保证体系图32第十章文明施工和环境保护措施33第一节文明施工措施33第二节环境保护措施33工程概况及施工总体安排 第一节工程概况工程内容及标段划分:路面及路肩培土施工,分为1个标段,即XQNL1标。1.1概况滨海新区(角斜镇)2013-2014年农村四级公路,全长约20.89km,路面宽度4m,厚16cm。水泥砼路面。路肩培土每侧各1m,与水泥路面持平,技术标准:四级。1.2建设标准4米宽路面,厚度为16厘米,砼抗折强度大于4Mpa,施工时采取强制式搅拌机拌和,平板振动器配合振动梁振捣,提浆棍提浆,磨光机磨光,人工压实抹光,覆盖保湿养护。1.3质量和工期要求我公司承诺在150个日历天内完成本工程,且工程质量符合国家统一质量验收合格标准,确保省、市、县验收合格率100%。第二节施工总体安排2.1项目管理机构的设置 我公司有幸中标后,拟派具有多年公路工程施工经历的项目经理朱明月同志担任项目经理,同时在公司内部抽调具有丰富施工经验和管理能力的专业技术管理人员组建滨海新区(角斜镇)2013-2014年农村四级公路项目经理部,组成以项目经理为核心的强有力的现场施工管理机构,建立健全质量、安全保证体系,确保整个工程优质、高效地运作。项目经理部下设总工室、工程部、质检部、试验室、综合部、财务部六个部门,各部门的职责如下:总工室:全面负责本工程的技术工作,解决施工中的技术问题,指导施工生产,对工程质量负技术领导责任。工程部:编制实施性施工组织设计、技术交底、施工现场技术指导、工程测量、组织召开工程例会,监督检查工程施工中的施工进度计划执行情况,对施工过程实施质量控制,同时做好工程资料的收集、整理、归档工作。质检部:负责本工程质量检查、监督及质量问题的调查、处理和纠正。试验室:全面负责本工程试验检测工作。综合部:负责工程材料的采购、物资管理、机械设备的调度、政工、劳资、安全管理及地方关系协调等工作。财务部:负责本标段的财务工作,指导检查各施工队的工程成本核算。2.2施工队伍的安排 根据本标段的工程量和工期,结合我们对施工现场多次考察所掌握的实际情况准备设立1个水泥砼路面施工队、1个路肩土方施工队。负责本项目的施工,同时在实际施工中再依据实际情况加以适当调整。具体安排如下:路面施工队:负责施工水泥砼路面;路肩土方施工队:负责路肩土方备土,整肩。2.3临时工程1、办公驻地综合考虑XQNL1标的施工安排,拟将项目部安排在适中,交通便利的民房,项目部和各施工队计划总计租用临时民房400平方米作为办公用房,3000平方米作为料场。2、施工便道、便桥根据现场踏看,工程沿线无需建便道、便桥。3、施工水电及通讯供电:根据初步调查,各用电点均可接用供电部门电源,但由于农网难以保证施工用电,我们将配备足够的发电机组,以保证满足施工用电的需要。供水:本地区地下水位高,水质优良,污染轻,施工用水可就近取用天然河流、水塘经过试验合格的水和地下水。通讯:沿线通讯网络发达,项目经理部和各施工队可安装程控电话,并配备若干台移动电话,确保通讯畅通。2.4设备、人员动员周期 如我公司中标,则在接到中标通知书后5日内由项目经理部组织各施工队负责人、技术人员、物资、设备等先遣人员进场,查看沿线情况。根据投标书任务的划分和驻地的设置,开始着手现场临时设施建设,并和有关部门联系,解决临时用地、水电,了解材料物资的货源、运输方式,并签订材料供应合同。工程技术人员在接到图纸后,认真会审,做好实施性施工组织设计,测量人员在做好交接桩和全线复测工作,为全线开工作好前期准备工作。其他施工人员在3日至5日内陆续赶到现场,参与施工准备及部分工程的施工。2.5设备、人员、材料运到施工现场的方法设备和人员主要由当地道路直接运至施工现场。工程所需材料本着质优、经济、合理、就近的原则采购。各种材料的品种、规格、质量等应符合设计和规范要求,经试验检测合格并征得监理工程师同意后方可使用。具体采运情况如下:碎石:从宜兴购进,水运转接至工地现场;黄砂:采用芜湖砂,水运转接到工地现场; 水泥:选择信誉佳、质量好、年生产能力20万吨以上的正规厂家的产品,汽车运送到工地现场;钢筋:选用信誉佳、质量好的正规厂家的产品,用汽车或水运至施工现场。项目管理班子的人员配备第一节项目管理班子的人员配备如果我单位中标,将派朱明月工程师担任该工程的项目经理,高志祥担任工程项目总工程师,宗建华同志担任工程的专职安全员。以上同志均经过相关权威部门的培训,具备了各自岗位的从业资格。且在公司的工程建设中有优良的表现拟投入本标段的主要人员情况表职务姓名年月毕业于专业资格证书及证书号技术职称施工经历年限参加过类似的工程及任职奖惩情况123项目经理朱明月2008.7毕业盐城建筑工程学校施工管理注册建造师证书000352235技术负责人高志祥2004.7毕业南华大学路桥职称证书B7042011300299工程师9 专职安全员宗建华海安角斜中学苏建安C201309201695复印件如下:人员身份证注册建造师证书职称证书专业资格证书业绩证明项目经理√√√建筑施工企业项目负责人安全生产考核合格证书(B证)技术负责人√专职安全员√建筑施工企业专职安全生产管理人员安全生产考核合格证书(C证)1.1项目经理身份证、注册建造师证书及安全生产考核B证1.2项目总工程师职称证书1.3项目专职安全员证书第二节主要施工管理人员表机构项目工程师姓名职务职称主要资历、经验及承担过的工程总 部项目主管赵连发董事长工程师公司董事长常年从事工程管理。技术负责人陆建华公司总工工程师公司总工常年从事工程管理。现场项目经理朱明月项目总工高志祥工程师安全管理宗建华第三节为承包本合同工程设立的组织机构图+,劳动力、机械设备和材料投入计划第一节劳动力的投入计划根据本工程的特点,具体施工中各施工队人员为:路肩土方施工队普工20人,技术工5人,技术员1人,施工队长1人;路面施工队普工30人,技术工10人,技术员3人,施工队长1人。劳动力的投入随着工程的进展作相应的调整,工程量大时投入的劳动力就多,工程量小时投入的劳动力就少,总的原则是保证工程的顺利进行,保障工程质量达到设计要求。 第二节机械、检测设备的投入计划2.1本工程的主要机械的配备详见“拟投入本标段的主要施工设备表”拟投入本标段的主要施工设备表序号设备名称规格型号产地主要技术 参数单位数量目前性能状况预计进场时间小计其中自有新购租赁1插入式振捣器1.5KW台55良好2强制式砼搅拌机JZW50016.1KW台22良好3自卸汽车8T台66良好4发电机组T2M-TM50KW台22良好5平板振捣器2.2KW台22良好6手推切缝机HQJ-142.5KW台22良好7电焊机BXI-20015KW台22良好8木工圆盘锯3KW台66良好9钢筋切割机GT5Y-3210KW台66良好10振动梁台22良好11真空吸水机台22良好12磨光机台33良好13钢模板4m根100100良好15刻纹机台22良好16提浆棍根22良好 17装载机80台22良好2.2本工程的试验和检测设备的配备详见“拟投入本合同工程主要的材料试验、测量、质检仪器设备表”。拟配备本标段的试验和检测仪器设备表序号仪器设备名称规格型号产地单位数量目前性能状况1碎石标准筛13节-φ300套32振筛机EBSX-92台33分析天平TG-328A台34针片状测定仪套15电热烘箱7.5KW台26压碎仪台27标准砂石筛套18电动抗折机DKZ-50台19强制式搅拌机SJD-60台110水泥胶砂振动台ZS-15111砼振动台0.8M2112水泥安定性测定仪器1套113压力机YE-2000B台114坍落度筒只215水泥标准筛0.08mm台116水泥砼标养箱HBX-40台1 17经伟仪J2台118水准仪DS3台319经外线测距仪1.5KM台120全站仪JEC台121三米直尺套422天平500g/0.5g台323电子天平15Kg台324电子天平200g/0.01g台325案秤5000g台2主要工程项目施工方案、施工方法第一节施工准备1.1工程测量开工前,根据业主单位提供的导线点、水准点,进行附合或闭合复测,经复核无误后,沿线在通视良好,不影响施工的地方加密导线控制点。加密的导线点标志用带有十字的钢筋头和水泥砼固定防护,并将结果报告监理工程师审批。对结构物的定位桩、道路起点、终点、折点等主要桩位加设临时控制桩,结构物施工时严格控制各特征点标高。水准点采用相邻路基施工用水准点,该水准点与路基施工用水准点进行联测,避免出现涵洞、道路高程错位。第二节路面工程 2.1水泥砼路面(一)砼路面施工机械投入砼自动整平机1台锯缝机2台振动梁1台钢筋切断机2台插入式振捣器5台刻纹机2台平板振动器2台抹光机3台真空吸水机组2套提浆棍2根50KW发电机组2套8T自卸汽车6辆钢模板200m双侧强制式搅拌机2台(二)路面材料的选用1、粗集料选用质地坚硬耐磨的碎石,强度等级不低于Ⅱ级,集料最大粒经不超过40mm,并符合级配要求。如级配不符合,可进行配合比设计,调定级配曲线至规范要求。针片状颗粒和含泥量等指标应符合要求。2、细集料选用细度模数在2.5-3.0间的江砂,控制含泥量<3%,级配位于Ⅱ区。3、水泥选用强度高,收缩性小,耐磨性强,抗冻性好的水泥,拟采用42.5级普硅水泥,水泥安定性符合要求。4、水使用饮用水。(三)施工前的准备工作1、根据设计文件和施工条件,根据砼面层板的施工特点确定施工方案,编报切实可行的施工组织设计。 2、协调地方关系,解决水电供应,确定运输工具,选择好搅拌场地。3、根据设计文件对砼路面的技术要求,材料供应情况,施工方法,做砼各组成材料的技术性质试验,进行配合比设计。4、测量放样,定出路面中心,路面宽度,纵横高程等样桩。5、基层的检查和维修,对基层的宽度、路拱、标高、平整度和压实度均进行检查,在混凝土摊铺前,基层表面应清理干净,并洒水湿润,避免砼底部的水被基层吸去,形成质量隐患。(四)砼路面施工1、安装模板采用钢模板,按预定位置安放在基层上,并用钢杆打入基层固定,模板平面和高程控制要严,在施工时应经常校验,模板内涂油水混合液为脱模剂。模板底与基层的局部空隙用砂浆(油毡)填充,以防漏浆。2、安设传力杆模板安装后,在设计需要位置安设胀缝传力杆和缩缝的拉杆,传力杆应按规定涂沥青。3、砼的拌和和运输砼在场地集中拌和,拌制时,要准确掌握配合比,严格控制用水量,所有组成材料均应过秤,投料顺序为砂、水泥、碎石,拌和时间为1.5-3min,以拌和物的石料表面均匀裹覆砂浆为宜。混合料用自卸汽车运输,从出料到浇筑完毕的时间夏季控制在40min内。冬季控制在90min内。夏季高温应覆盖,防止水分蒸发。 4、摊铺和振捣(1)摊铺:混合料运至摊铺地点,如不离折直接摊铺,如离析应重新拌和均匀后摊铺。模板边部用锹反扣,虚铺厚度应根据施工实际,高出设计厚10%左右,震实后应与面层标高相符。设置钢筋网的砼板按先铺下层砼(厚度应以振实后符合设计厚度为宜),再铺放钢筋网和上层砼的程序进行。(2)震捣混合料摊铺均匀后,用平板振捣器,插入振捣器和振动梁配合作业,先用插入式振捣器,后用平板式振捣器。振捣器同一位置停留时间以混合物停止下沉,不再冒充泡并泛出水泥浆为宜,不宜过振,一般为10-15秒,平板式振捣器振完后,继续用振动梁振捣,将振动梁两端搁在钢模上,沿摊铺方向振捣拖平。不平之处随时找补。最后用提浆滚提浆,使表面平整,并反上水泥浆。在此过程中避免碰撞模板和传力杆,并随时清除模板上的砂浆。5、真空吸水 施工时,在初步振捣并整平的混合料表面铺坠气垫薄膜,利用真空吸水设备进行吸水作业,吸水时间根据气温控制。吸水完成后用振动梁二次振捣找平。6、表面修整先用抹光机粗抹找平,再用小抹子精平收光3遍,小抹子收光的最后一遍应控制在混凝土终凝前,并以抹光后表面平整光滑,无抹痕为宜。7、接缝处理(1)胀缝:应按设计设置传力杆和钢筋支架,胀缝一侧砼浇筑完成后,取掉胀缝模板再浇筑另一侧砼,钢筋支架浇在砼内不取出。胀缝的压缝板条采用沥青木丝板,填料采用PG填缝料。(2)缩缝:横向缩缝及7.5m幅宽的纵向缩缝采用锯缝法施工。在砼强度达到设计强度的25-30%时,用锯缝机切割。切割时间不宜过迟过早,过早易引起槽口边缘损坏,过迟则易产生裂缝,根据实际经验控制,宁早不晚,宁深不浅。(3)施工缝:在已浇筑的砼板缝壁上涂洒青,再浇相邻的砼板。8、养生: (1)养生:在抹面后2小时,即砼有相当硬度时开始,采用草袋覆盖,洒水养生的方法。(2)填缝:切缝后将缝内杂物清理干净,压缩空气吹净,嵌入填缝料。9、刻纹在砼成型后具备相当强度后,用刻纹机沿垂直路中线方向刻纹,刻痕间距应均匀美观。刻纹深度应符合要求。(五)质量控制和检查1、对混凝土混合料组成材料分别进行检验,确定是否符合技术要求,以便进行混凝土配合设计,并检验设计强度。2、检查基层的强度、平整度、密实度、标高,满足要求后再铺筑混凝土路面板。3、冬季和夏季施工时应测定混凝土拌和摊铺时的温度。 4、每天或铺筑200m3混凝土,同时制作两组试件,龄期分别为7d和28d,每铺筑1000-2000m3混凝土增做一组试件,龄期为90d,检查验收混凝土板的抗折强度。5、做好施工记录。各分项工程的施工顺序第一节水泥砼路面施工放样→立模→砼拌和→砼浇筑→振动提浆→真空吸水→抹光→锯缝→刻纹→养生。具体施工顺序详见施工工艺框图。第二章圆管涵施工工艺框图确保工程质量和工期的措施第一节确保工程质量的措施1.1路面工程质量保证措施 1、必须配备齐全的施工机具,做好保养、试机工作。2、各种填筑材料按设计选择,做好试验,确定配合比。3、施工前对路基作全面检查,各项检测指标满足规范要求时,才可铺筑面层。4、做好水灰比控制,控制好砼的和易性。第二节确保工期的措施1、重合同守信誉,把按期和提前完成任务作为项目管理的主要目标。把国家、业主利益、社会利益放在第一位,把保证工程量进度与质量作为一切工作的出发点。2、中标后,公司统一安排布署上场的施工力量,并按规定的时间内快速组织人员、设备进场,提早开工。3、重点、难点项目按照全机械化配套施工方案组织施工,配备足够的施工队伍和设备,保证施工能力满足进度要求,并根据现场实际进度可随时调整、补充施工队伍和施工设备。4、充分调查研究,编制科学的施工组织安排计划,制定详细的分项工程的计划工期,统筹安排,做好分项工程的衔接工作。对重点工程和受季节影响的涵洞、土方工程做好妥善安排。5、尽快做好“四通一平”(水、电、路、通讯和平整场地)工作,并积极协助建设单位协调好地方关系,促使正式工程早日开工。6、实行工期责任考核制,进场后将目标总工期详细分解,实行阶段性工期控制并把计划落实到工班。从上至下推行工期、质量奖惩责任制,加快工程进度。 7、做好物资供应和后勤保证工作,各主要料、当地料、大堆料等要提前落实料源和运输方式,提前签订供货合同,保证按时供货,保证一定库存,避免因停工待料贻误工期。8、抓好安全、质量工作,杜绝一切返工浪费和大、重大事故,确保施工有序进行。 重点(关键)和难点工程的施工方案、方法及其措施本工程将砼路面的施工作为关键工序加以控制,制定的施工方案、施工方法及采取的措施如下:一、砼路面的施工方案、施工方法(详见分项工程施工方案)二、采取的措施1、加强材料质量与试验的控制材料质量的好坏直接影响路面施工质量和使用,因此必须做到以下几点:路面材料的选用1、粗集料选用质地坚硬耐磨的碎石,强度等级不低于Ⅱ级,集料最大粒经不超过40mm,并符合级配要求。如级配不符合,可进行配合比设计,调定级配曲线至规范要求。针片状颗粒和含泥量等指标应符合要求。2、细集料选用细度模数在2.5-3.0间的江砂,控制含泥量<3%,级配位于Ⅱ区。3、水泥选用强度高,收缩性小,耐磨性强,抗冻性好的水泥,拟采用42.5级普硅水泥,水泥安定性符合要求。 砼路面施工1、安装模板采用钢模板,按预定位置安放在基层上,并用钢杆打入基层固定,模板平面和高程控制要严,在施工时应经常校验,模板内涂油水混合液为脱模剂。模板底与基层的局部空隙用砂浆(油毡)填充,以防漏浆。2、安设传力杆模板安装后,在设计需要位置安设胀缝传力杆和缩缝的拉杆,传力杆应按规定涂沥青。3、砼的拌和和运输砼在场地集中拌和,拌制时,要准确掌握配合比,严格控制用水量,所有组成材料均应过秤,投料顺序为砂、水泥、碎石,拌和时间为1.5-3min,以拌和物的石料表面均匀裹覆砂浆为宜。混合料用自卸汽车运输,从出料到浇筑完毕的时间夏季控制在40min内。冬季控制在90min内。夏季高温应覆盖,防止水分蒸发。4、摊铺和振捣(1)摊铺:混合料运至摊铺地点,如不离折直接摊铺,如离析应重新拌和均匀后摊铺。'
