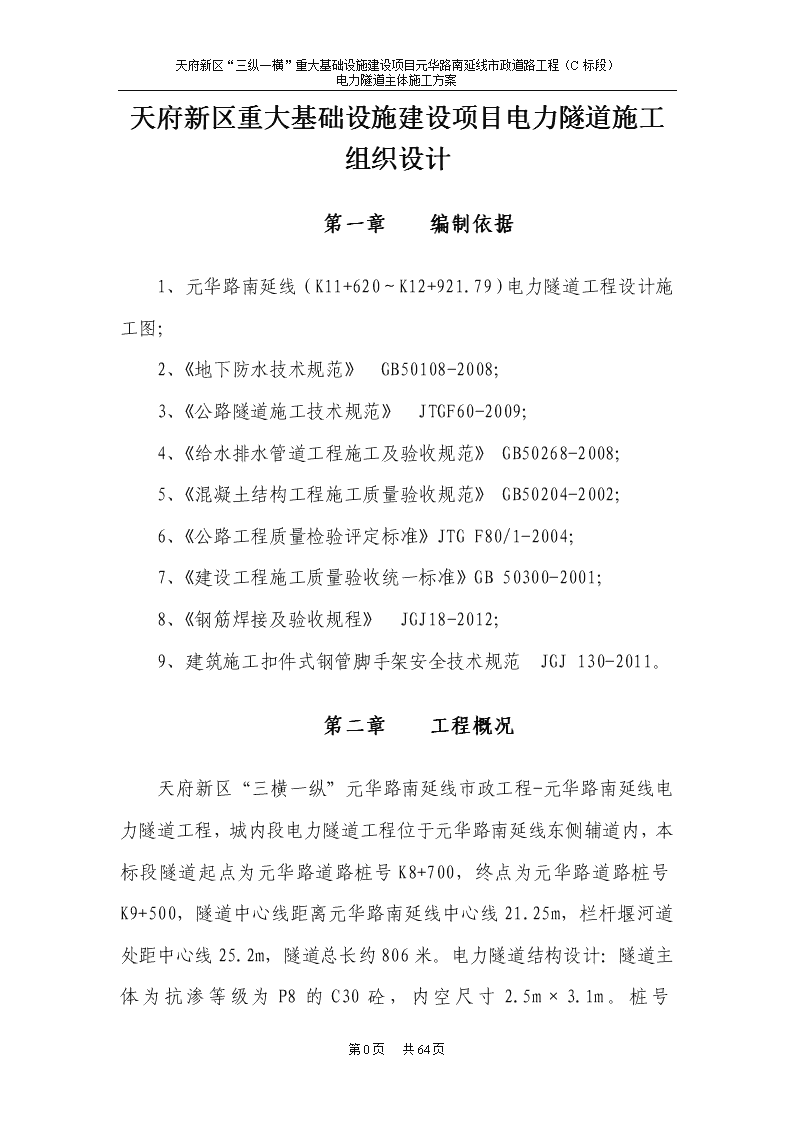

天府新区重大基础设施建设项目电力隧道施工组织设计

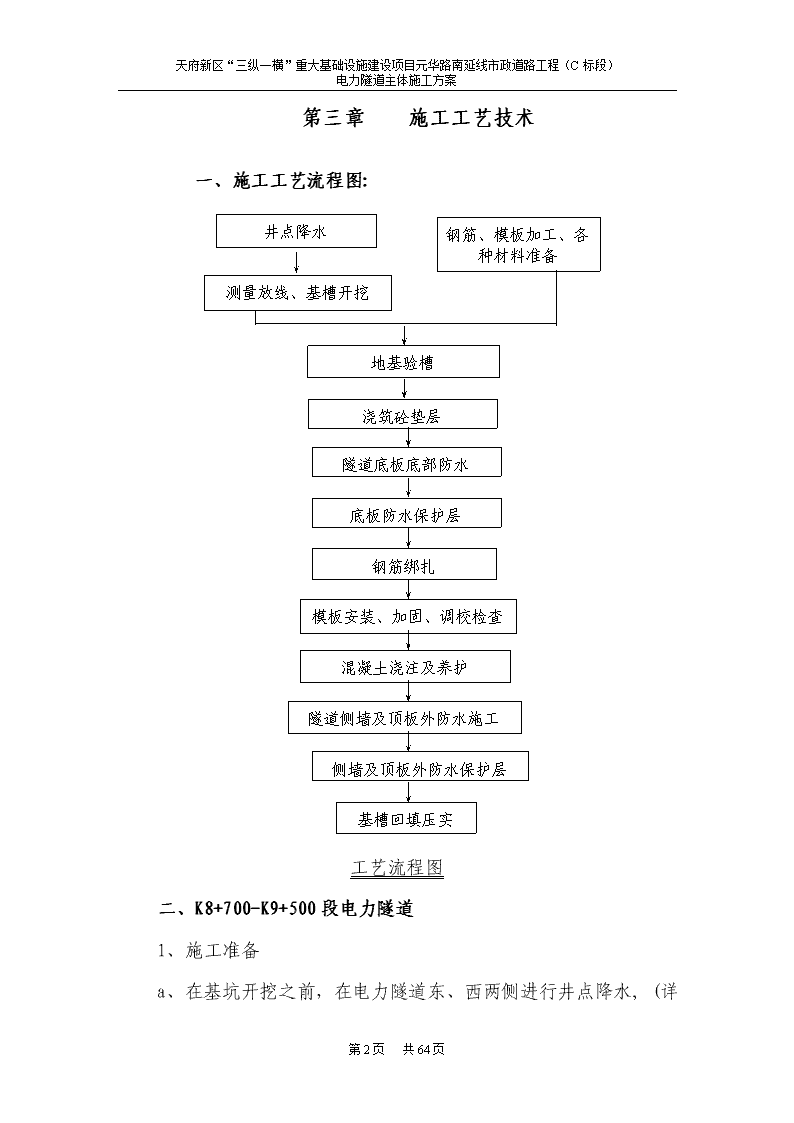

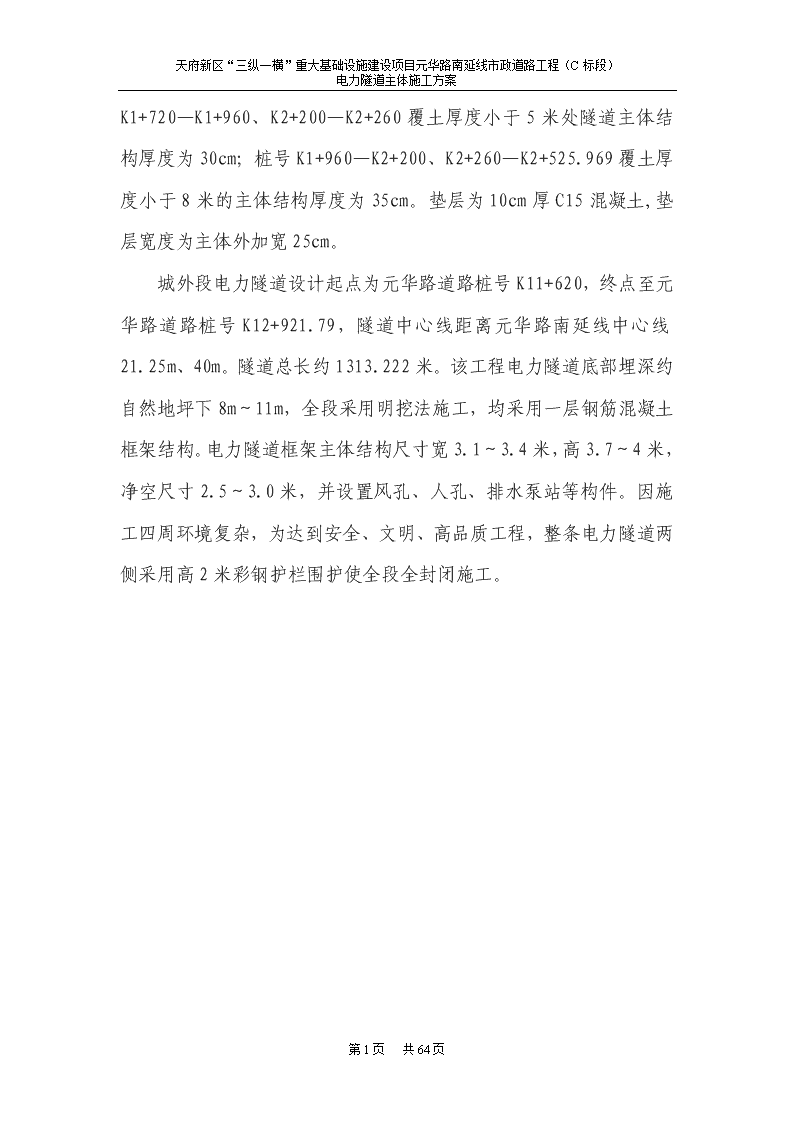

'天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工方案天府新区重大基础设施建设项目电力隧道施工组织设计第一章编制依据1、元华路南延线（K11+620～K12+921.79）电力隧道工程设计施工图；2、《地下防水技术规范》GB50108-2008；3、《公路隧道施工技术规范》JTGF60-2009；4、《给水排水管道工程施工及验收规范》GB50268-2008；5、《混凝土结构工程施工质量验收规范》GB50204-2002；6、《公路工程质量检验评定标准》JTGF80/1-2004；7、《建设工程施工质量验收统一标准》GB50300-2001；8、《钢筋焊接及验收规程》JGJ18-2012；9、建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011。第二章工程概况天府新区“三横一纵”元华路南延线市政工程-元华路南延线电力隧道工程，城内段电力隧道工程位于元华路南延线东侧辅道内，本标段隧道起点为元华路道路桩号K8+700，终点为元华路道路桩号K9+500，隧道中心线距离元华路南延线中心线21.25m，栏杆堰河道处距中心线25.2m，隧道总长约806米。电力隧道结构设计：隧道主体为抗渗等级为P8的C30砼，内空尺寸2.5m×第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工方案3.1m。桩号K1+720—K1+960、K2+200—K2+260覆土厚度小于5米处隧道主体结构厚度为30cm；桩号K1+960—K2+200、K2+260—K2+525.969覆土厚度小于8米的主体结构厚度为35cm。垫层为10cm厚C15混凝土,垫层宽度为主体外加宽25cm。城外段电力隧道设计起点为元华路道路桩号K11+620，终点至元华路道路桩号K12+921.79，隧道中心线距离元华路南延线中心线21.25m、40m。隧道总长约1313.222米。该工程电力隧道底部埋深约自然地坪下8m～11m，全段采用明挖法施工，均采用一层钢筋混凝土框架结构。电力隧道框架主体结构尺寸宽3.1～3.4米，高3.7～4米，净空尺寸2.5～3.0米，并设置风孔、人孔、排水泵站等构件。因施工四周环境复杂，为达到安全、文明、高品质工程，整条电力隧道两侧采用高2米彩钢护栏围护使全段全封闭施工。第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工方案第一章施工工艺技术一、施工工艺流程图:模板安装、加固、调校检查地基验槽钢筋绑扎浇筑砼垫层钢筋、模板加工、各种材料准备井点降水测量放线、基槽开挖基槽回填压实隧道侧墙及顶板外防水施工混凝土浇注及养护隧道底板底部防水底板防水保护层侧墙及顶板外防水保护层工艺流程图二、K8+700-K9+500段电力隧道1、施工准备a、在基坑开挖之前，在电力隧道东、西两侧进行井点降水,第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工方案(详见电力隧道深基坑施工专项方案（K8+700～K9+500）)。b、根据地勘报告、水位观察井及现场实际情况进行井点布置，要求其水位降至底板下1m，详见《电力隧道深基坑施工专项方案（K8+700～K9+500）》。全线分箱供电，现场每隔100米设置一个二级配电箱，共五个。从电源处以三相五线电缆架空，按至各施工用电点。临时供电干线采用5×120mm²以上的五芯电缆线，每100m设一个配电箱（箱内含有开头及插座等），一级配电箱规格为高×宽=1.75×0.8m，每个二级箱的线均从一级箱引出，其引出线为五芯直径75mm的铜芯线，线长分别为50m、150m、250m、350m、450m，二级箱规格为高×宽=1.0×1.2m。三级箱现场设置25个，规格为高×宽=0.8×0.6m其中2个钢筋加工房各4个，2个木工加工房各一个，现场施工、照明、降水等15个;供水主要由降水井内排水供给，供水采用d50mm铸铁水管全线设置，长806米，分水管采用d32mmPPR管接入所需设备处，长合计约为2000m。如遇停电、停水期间，采用柴油发电机功率供电、抽水，柴油发电机的配备情况为:功率150KW一台、功率20KW两台、功率13KW两台、功率6.5KW四台。a、挖出的不良土方直接外运至永安弃土场，距离现场50km，采用斗量1.4方的挖机装土，运土车采用20T双桥汽车运至弃土场。可作为回填的合格土用20T双桥汽车运输到就近3km外的临时租用堆土场对方，并用黑色网布掩盖。第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工方案b、隧道所用的钢筋模板在钢筋加工棚、模板加工棚进行。钢筋加工房两座，长×宽×高分别为6m×6m×3m，木工加工房两座，长×宽×高分别为6m×6m×3m。钢筋加工房和木工加工房均采用钢管搭设，立杆间距1.2m，横杆间距1.2m，加工房四周设置一道剪刀撑，顶面用彩钢瓦铺设两层。2、测量放线线路复测后测放出线路主要控制桩，对施工现场按设计断面进行复核（包括中线、标高、水准点的复查与增设，横断面的测量与绘制），放出的基槽开挖边线和坡脚线。3、基槽开挖根据本工程地质勘察报告数据及现场观察，设计基槽底宽度为5.7～5.8m，开挖深度平均约8米，局部11米。拟采用边坡放坡加喷锚护壁相结合的方法。土方开挖采用两级放坡形式：基坑开挖深度小于8.0m段，开挖第一级放坡系数1:0.6，第二级放坡系数1：0.5并设1.0m宽马道；基坑开挖深度超过8m段，开挖第一级放坡系数1:0.55，第二级放坡系数1：0.55并设1.0m宽台阶。根据实际土质情况将放坡系数进行调整，以保证槽底施工人员的安全以及周边建筑物物稳定安全；电力隧道沟槽土方拟分三次进行开挖，每次开挖深度不超过3m,每开挖一层及时进行喷锚支护。土方开挖时，边坡及基槽底留出30cm由人工修整。a、挂网土钉喷射砼支护第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工方案因本工程地质复杂，面层土层为松散回填，欠固结，其含水量偏高，不能用于路基持力层，应清除上部素填土，其下采用碾压夯实做地基处理。由于土方开挖深度约9m，通过减小边坡放坡率加喷锚护壁满足边坡稳定性安全，放坡率为1:0.55，中间设置1工作平台，本方法采用钢花管加注浆喷锚护壁支护结构（具体详见：电力隧道深沟槽土方施工专项方案）b、施工排水为了不使周边雨水对边坡冲刷影响边坡安全，在两边坡顶1m外设置砖砌截水沟，截水沟采用120mm厚M7.5水泥砂浆砌MU10页岩标砖，截水沟内采用20mm厚1:2防水砂浆抹面，截水沟净空尺寸为400×400mm，共长1612米，截水沟沿着电力隧道由两端向中间坡度为3%排入沉砂池后排入栏杆堰河道。确保沟槽内无水施工，按每25米设置一个集水坑，以沉淀过滤周边污物及渣滓，集水坑底较排水沟底深0.5m。槽底积水坑图第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工方案根据设计及其现场土质、用机械设备分层分段开挖放坡，距设计基槽底标高30cm时采用人工修边捡底，并对现场基槽基底土质或基槽挖方的土质取有代表性的土样，按标准试验方法进行天然密实度、含水量、液限指数和颗粒分析，确定填土层的最佳含水量和最佳密实度，遇软弱土质，淤泥，腐泥及不能达到设计持力层土质要求时，按设计要求进行处理，设计文件无明确要求时，由甲方、设计、监理等相关单位现场确定处理方法。4、垫层施工当地基土满足设计承载力要求并经验槽合格后，进行C15砼垫层施工；若地基达不到要求按上述软弱地基处理后再浇筑厚10cm的C15砼垫层。由于电力隧道泵站集水坑侧壁图纸设计无防水卷材张贴基层，为保证此处防水卷材施工的质量，在侧壁外砌筑240mm砖墙，抹灰后在其表面铺贴防水卷材。若集水坑处地质为岩层，由于集水坑面积较小（3.4m*2.7m），深度较深（约1.7m），机械破除岩石将扩大基坑尺寸，为保证整体结构的施工质量，扩大部分采用集水坑结构同标号砼进行填充。5、防水施工（1）、隧道底板4.0mm厚BAC防水卷材干铺法施工操作要点：a、基层处理剂的涂刷：涂刷时应均匀，以清洁基层为主。b、附加层施工：阴阳角做一道附加防水层，宽度≥500mm。第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工方案c、弹线、试铺，在涂好冷油的基层上按930mm的间距弹出粘贴控制线，严格按控制线贴铺卷材，确保搭接宽度达到现行技术规范要求的70mm。防水卷材应先试铺就位，按需要形状正确剪裁后，方可开始实际贴铺。d、从一端将卷材（连同隔离纸）揭起，沿中线对折，用裁纸刀将隔离纸从中间裁开，注意不要划伤卷材。e、卷材搭接，大面积的卷材排气、压实后，再用小压辊搭接部位进行碾压，从搭接内边缘向外进行滚压，排出空气，贴铺牢固。搭接时应对准搭接控制线进行，规范要求搭接宽度为100mm。f、底板防水卷材施工完毕后在防水卷材上不施工M20的水泥砂浆垫层3CM保护防水卷材，确保防水卷材的防水效果。（2）、隧道侧墙及顶板4.0mm厚BAC防水卷材湿铺法施工操作要点：a、清除基层表面的灰尘、杂物；干燥的基层面预先淋水（不少于两遍）充分润湿。b、抹水泥（砂）浆：其厚度视基层平整情况而定，铺抹时应注意压实、抹平。在阴角处，应抹成圆角。铺抹水泥（砂）浆的宽度比卷材的长、短边宜各宽出100～300mm，并在铺抹过程中注意保证平整度。c、揭掉防水卷材下表面的隔离膜。d、铺设水卷材：将防水卷材平铺在水泥（砂）浆上。卷材与相邻卷材之间为搭接，将下层卷材上表面搭接部位隔离膜及上层卷材下表面隔离膜揭除，然后搭接密实。e、拍打第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工方案卷材上表面、提浆：用木抹子或橡胶板拍打卷材上表面；提浆，排出卷材下表面的空气，使卷材与水泥（砂）浆紧密结合。f、搭接：采用上下搭接，搭接长度100mm。g、防水卷材在立墙上铺贴时，在卷材封口处应临时密封（可用胶带或加厚水泥浆密封），以防止立墙收头处水份过快散失。（3）、成品保护a、在底板防水卷材施工完毕后，在其上作30mm厚M20水泥砂浆防水保护层。b、加强防水的成品保护，严禁穿钉子鞋的人员进入防水层上行至，以免损伤防水层。c、在电力隧道回填前，在BAC防水卷材上设置3cm厚聚苯乙烯泡沫板保护层满包。（4）、当隧道底板砼浇筑完成后，在隧道内找平层施工前，对隧道底板内侧用1.0mmCR68水泥基渗透结晶型防水卷材交叉涂刷两遍处理，涂刷宽度应延腋角处高出底板上30cm。当隧道钢筋砼框架浇筑完并经灌水试验（灌水试验详后）合格后防水，待隧道侧壁和顶板外部干燥，用1.0mmCR68水泥基渗透结晶型防水卷材交叉涂刷两遍处理。第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工方案6、施工缝做法本工程按设计要求沿长度方向每隔20m留设伸缩缝，外墙水平施工缝设置在距底板顶面600mm处沿墙体长度方向设置300×5mm钢板止水带；钢板止水带采用搭接焊接，焊缝密实。为防止止水钢板位置偏移，钢板止水带用Φ16短钢筋与外墙钢筋点焊固定，短钢筋在止水带两侧交错布置，间距800mm。第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工方案7、变形缝施工变形缝采用O型闭合的氯丁橡胶止水带（厚度10mm，宽度560mm），其接头位置须设在顶板中部并确保胶合质量，按设计尺寸用固定装置使其与隧道钢筋网固结在一起，以保证在砼浇筑中不致发生变形位移。变形缝外用黏土回填夯实，宽1m，厚0.5m。第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工方案在施工缝与变形缝处进行防水处理，采用1.5mm厚PFS反应粘高分子湿铺防水卷材，执行标准GB/T23457-2009，P类2型，变形缝与侧墙施工缝两侧每侧搭接25cm。8、钢筋施工电力隧道钢筋型号主要为I级HPB300级、Ⅲ级HRB400级，直径d≤8为I级钢，直径d≥10为Ⅲ级钢。主要有28mm、25mm、22mm、18mm、16mm、14mm、12mm、8mm，顶板、腹板、底板的钢筋网之间设置联系筋，每隔2～3个按梅花型点焊支撑。钢筋接头的连接采用闪光对焊、搭接焊或帮条焊。钢筋绑扎时应严格控制保护层厚度，底板及顶板设置φ14双向@500mm（预计用量33000个）钢筋铁马凳，以保证钢筋保护层厚度及保证上层钢筋不会被践踏变形。第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工方案9、支架、模板构造（1）、电力隧道主体工程在箱室投影面下支架按：立杆纵距0.9m，横距0.9m，步距0.6m。横、纵向每隔4米设置“剪刀”斜撑，纵横向离地15cm高设置扫地杆。模板采用组合钢模。本电力隧道考虑工期紧，我部将采用钢筋、模板一次成形，然后采取分两次浇筑的方法，第一次为底板浇筑至侧墙倒角上口30cm，待砼进入初凝阶段，时间控制在3—4个小时。施工缝采用300*5mm钢板止水带。第二次浇筑两侧墙体及顶板（如下图所示）；支架在第一次浇筑砼达到设计强度2.5MPa开始搭设，在箱室投影面下支架布置且作为主要承重支护系统，横、纵向设置每隔4米的“剪刀”斜撑，横、纵向设置扫地杆，离地高15cm。顶板及其两侧墙体用采用木模、组合钢模加普管、方木、拉杆共同组成模板系统；普管加对拉片按间距60cm梅花型布置对拉，拉片上安装距内外砼表面3cm的卡扣，正中设置钢止水环片（预计使用量14000片，横、竖向间距60cm，通过蝶形扣及螺母锚固在2Φ48钢管横挡上，其预计工程量为2000个，拉丝杆用Φ第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工方案14圆钢制作）(拆模后，拉杆钢筋头做防水、防腐、防锈处理)，侧模之间连接处镶橡胶条塞紧，以防漏浆，预计橡胶条使用量30000m；模板的支撑采用Φ48普管加上托加固支撑，内箱室支架采用30cm长的压力石混凝土墩做钢管支架底座，纵向每米安装三个压力石，预计使用量2418个，具体支架布置情况详见下图。（止水对拉片，宽5cm，厚度为3mm，钢板止水带为6*6cm，2mm厚钢板）压力石尺寸图第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工方案支架图（采用碗扣支架搭设4.85m×4.5m×806m纵向立杆间距1m）混凝土浇筑与钢止水片设置第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工方案橡胶止水带搭接长度为方便钢筋的绑扎，在支架的内外侧分别搭设施工工作平台，操作平台宽不小于1.2m，工作平台表面必须作防滑处理，操作平台四周必须搭设高不小于90cm的防护围栏，高空作业时，工作人员必须栓上安全带作业。（支架计算见附表）（2）、人孔、风孔工程本段电力隧道（8+700～9+500）人孔13座、风孔13座，风孔均要采用L型风孔设置到主辅绿化带中。在L型风孔中设置一道伸缩缝，一道施工缝，伸缩缝采用橡胶止水带（尺寸根据设计补充），施工缝采用300*5的钢板止水片。第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工方案第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工方案第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工方案钢板止水带位置设置在距主体顶板300mm处10、砼施工本电力隧道混凝土二次浇筑成型，隧道垫层为C15砼，框架为C30(P8)钢筋砼。本工程砼全部采用商品混凝土，用混凝土运输车运至施工现场，采用汽车泵输送至浇筑地点，混凝土对称浇注，严格控制砼入模数量，派专人负责砼输送量，保证混凝土的质量。由于钢筋密集，砼浇筑过程中应注意加强振捣，不得出现空洞或漏捣，确保砼质量。第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工方案旁置式风井与主隧道交接处伸缩缝设置橡胶止水带，位置在隧道主体外50cm，伸缩缝规格型号及做法同主体伸缩缝一致。11、装水试验在隧道钢筋砼框架的内外模板拆除后，未作防渗处理和回填土以前自行进行装水试验。试验段两端堵头采用370mm砖墙砌体，M7.5水泥砂浆砌筑。砌体尺寸按照框架结构尺寸封堵。强度达到80%以上才能进行装水试验。经装水24小时后，检验隧道渗水情况，无明显湿润和渗漏迹象方为合格。电力隧道封头图12、外侧接地隧道两侧各有两根主筋焊接成电气通路，并通过机构钢筋内侧与预埋件、外侧与地线焊接。接地采用Φ第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工方案16镀锌圆钢和50*50*50*2500角钢做水平和垂直接地体，沿隧道纵向敷设，并在沉降缝处与隧道电气连接一次，其余每10米连接一次，沉降缝的间距小于30米。镀锌接地按规范搭接长度焊接后，须做防腐处理。待接地电阻测试完毕后方能回填。13、基槽回填在隧道侧墙墙背回填，在道路范围内采用砂砾石两侧对称均匀回填夯实，绿化带采用素土回填，回填土层按每层（松土）不超过30cm，两侧高差不大于50cm，回填土时，先用装载机将土摊到需要回填处，再用大挖机将土摊平，再用18T压路机压实。电力隧道位于辅道内，全采用砂卵石回填。14、临时便道本段电力隧道基坑开挖时，为了方便出土，在西侧挖一施工便道，深度随着电力隧道的加深而加深，便道长约100米，便道具体措施详见专项施工方案。三、K11+620～K12+921.79段电力隧道1、施工准备1）、施工计划表一：工期计划表编号工作项目持续时间（天）开工时间结束时间备注1施工准备102012-7-202012-7-302降水井施工312012-7-312012-8-11　3挖沟槽土石方312012-8-52012-9-5　4边坡喷护312012-8-82012-9-85浇筑垫层砼、防水312012-8-102012-9-10　第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工方案6钢筋制作、预埋件的埋设352012-8-152012-9-207模板安装352012-8-202012-9-248浇筑砼312012-8-252012-9-259模板与支架拆除302012-9-102012-10-9　10防水302012-9-122012-10-1111回填土方452012-9-172012-10-3112电气施工452012-9-202012-11-4表二：电力隧道主体材料、设备及工程量序号分部名称单位数量备注11.4m3履带式挖掘机台62165w履带式推土机台3320t振动式压路机台3420t自卸汽车辆2052m3轮胎式装载机辆4625t汽车式起重机辆478m3砼搅拌输送车台12845m砼输送泵车台39砼喷射机台310木工圆锯机台311型钢剪断机台312钢材电动弯曲机台313台式砂轮机台314D100污水泵台615电焊机台416对焊机台317柴油发电机台318沉井钻吸机组台319打夯机台3第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工方案表三：序号分部名称单位数量备注1电工人42焊工人123架子工人704模工人805钢筋工人806砼工人407防水工人408普工人509管理人员人1210合计人388拟投入的主要周转性材料：侧墙采用组合钢模板23914㎡，顶板采用15mm厚1.22m×2.44m胶合板木模板3500㎡，φ48×3.2钢管28386m。2）、场地布置a、在基坑开挖之前提前7天降水，在电力隧道基坑一侧进行井点降水(详见边坡支护专项方案)。b、地勘资料及现场实际情况进行井点布置，以及水位观察井等，然后进行降水，使其水位降至底板下1m。c、全线集中供电、供水主要由牧华路北侧临设综合配水、配电供给到施工现场;如遇停电、停水期间，采用柴油发电机供电、供水采用d50mm铸铁水管，安装临时主水管。第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工方案d、本段电力隧道元华路里程K12+300～K12+921.79该段无地勘资料，经现场开挖试验段显示该段沟槽沟槽开挖的土质上部5米多为原修建元华路堆填的杂填土。下部为素填土。电力隧道施工为雨季施工，土质含水量较高，弃土场为保证运渣车的正常通行，对含水量较高的弃土均拒绝接收。在电力隧道开挖过中为保证距沟槽边的安全堆土距离和相关安全规范对堆土高度的要求。沟槽开挖采用分层开挖的方式开挖。上层开挖1米-5米，由于沟槽土质含水较高，土质差，沟槽内运土车不能通行，决定用4台挖机和1台推土机配合翻运至沟槽外侧，对土方进行晾晒后，满足弃土场对弃土要求后再外运至弃土场。在沟槽下部开挖过程中，由于工期紧，施工场地狭小，工地施工场地内无堆土场地，工地附近经走访无堆土场地可租用，经多方打听了解在场地以外5.5公里（双流县正兴镇云龙村五项赛世侧）租用当地村民的农土作为临时堆土场，用自卸车将可作为回填的合格土转运至临时堆土场临时堆放，并用黑色网布掩盖，回填从临时堆土场运回回填。e、隧道所用的钢筋模板在钢筋加工棚、模板加工棚进行。2、测量放线；线路复测后测放出线路主要控制桩，对施工现场按设计断面进行复核（包括中线、标高、水准点的复查与增设，横断面的测量与绘制），放出施工边线以及排水沟的具体位置，在施工前做好排水系统的施工。3、基槽开挖本段电力隧道考虑里程段较长，在基槽范围及周边范围内受地下管线及构筑物影响，施工前应对本段做好管线及构筑物的保护，详见专项施工方案。第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工方案根据本工程地质勘察报告数据及现场观察，设计基槽底宽度为5.1～5.8m，开挖深度为9～12m，电力隧道桩号0+000～0+920段距道路中心线21.25m，西侧为现状道路，东侧为人行道外侧。本次设计该里程段采用两侧土钉支护墙支护,二级护坡形式开挖。桩号1+060～1+130段距道路中心线40m，位于牧华立交范围内，本次设计该里程段采用两侧土钉墙支护开挖。放坡按开挖至5m深度1：0.55放坡加1m工作平台，下层再按1：0.55放坡开挖至槽底。桩号0+920～1+060及1+130～1+313.222本次设计按两侧自然放坡开挖,放坡按1：1.5比率开挖。施工前应进行井点降水，降水采用坡外降水方式和沟槽内明抽相结合的方式排水，边坡内外水位均要求降隧道基坑开挖高程以下2m，如果不能降至开挖高程以下，将在沟槽内不影响施工的部位加设钢管井抽排水，确保沟槽内不能有水，影响施工质量，未完整降水方案部分详见《降排水专项施工方案》。据目前周边环境情况，本施工单位开挖放坡率将根据土质放坡率进行，具体坡率依据地勘报告建议并结合现场情况确定；在开挖过程中如果遇到与勘察报告不符的，根据实际情况将放坡系数进行调整，以保证槽底施工人员的安全以及周边建筑物物稳定安全；采用下列方案时，必须按照测量放出的开挖边线和坡脚线开挖采用下列方法，边坡及基槽底留出20～30cm由人工修整加固。（1）、自然稳定放坡第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工方案此方法适用于开挖深度较大、周边环境无障碍及影响的条件下进行。根据设计自然放坡形式，在开挖过程中严格按照测量放出的开挖边线和坡脚线开挖，边坡及基槽底留出20～30cm由人工修整加固，修整后的基槽禁止机械碰撞，并急时用彩条布掩盖边坡及基槽底，沟槽土质较差将采用素砼喷护防止外界水源浸泡导致边坡失稳，基槽底凹陷或膨胀使其承载力达不到设计要求。（放坡结构图如下）（2）、挂网土钉喷射砼支护此方法用于地质复杂，且现状道路车行道及本道路改造（加宽）范围内，该土层为松散回填，欠固结，其含水量偏高，一般不能用于路基持力层，对于素填土较厚地段可清除上部素填土，其下采用碾压夯实做地基处理。开挖深度约9m，但可以通过减小边坡放坡率满足边坡稳定性安全，放坡率为1:0.55，中间设置1工作平台，本方法采用钢花管加注浆喷锚护壁支护结构，钢花管（φ48壁厚3.5mm）埋深5米～9米，大约与水平成夹角150，钢花管纵横向间距1米，并排布置，钢花管外露量5cm，PVC泄水孔按矩形布置,间距B×H=2400mm×2000mm。护坡面设置Φ14加强筋，纵横间距1m，表面加φ第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工方案8钢筋网，间距150mm并与土钉点焊焊接，再喷射10cm厚C25细石混泥土面板。(结构图见下图)第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工方案（3）、施工排水为满足基槽内排水要求，坡脚设置砼排水边沟，边沟净空几何尺寸为300×第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工方案300mm，将水排入集水坑，确保沟槽内无水施工，按每25米设置一个集水坑，集水坑较排水沟深0.4m,在每一个集水坑处安放1～2台φ100潜水泵，进行坑内降水。再在基槽顶平台设置砼截水沟，地面排水设施采用的是现浇素混凝土边沟,排水原则先地面后基槽，坡顶面采用5%横坡汇水到截水土沟向外排水，坡脚设置排水沟将坡面汇水到此，最后通过排水沟排出，随自然地面设置纵坡，并且每隔15m设置一道变形缝；根据设计及其现场土质、用机械设备分层分段开挖放坡，距设计基槽低标高30cm时采用人工修边检底，并对现场基槽基底土质或基槽挖方的土质取有代表性的土样，按标准试验方法进行天然密实度、含水量、液限指数和颗粒分析，确定填土层的最佳含水量和最佳密实度，遇软弱土质，淤泥，腐泥及不能达到设计持力层土质要求时，按设计文件进行处理，设计无明确要求时，由甲方、设计、监理等相关单位现场确定处理方法。4、垫层施工第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工方案当地基土为密实原状土，且满足承载设计要求时，对基槽底表面人工夯实捡平后，经验槽合格后，直接在其原状土上浇筑厚10cm的C15砼垫层；若地基达不到要求按上述软弱地基处理后再浇筑厚10cm的C15砼垫层。由于电力隧道泵站集水坑侧壁图纸设计无防水卷材张贴基层，为保证此处防水卷材施工的质量，在侧壁外砌筑240mm砖墙，抹灰后在其表面铺贴防水卷材。若集水坑处地质为岩层，由于集水坑面积较小（3.4m*2.7m），深度较深（约1.7m），机械破除岩石将扩大基坑尺寸，为保证整体结构的施工质量，扩大部分采用集水坑结构同标号砼进行填充。5、防水施工（1）、隧道底板4.0mm厚BAC防水卷材干铺法施工操作要点a、基层处理剂的涂刷：涂刷时应均匀，以清洁基层为主。b、附加层施工：阴阳角做一道附加防水层，宽度≥500mm。c、弹线、试铺，在涂好冷油的基层上按930mm的间距弹出粘贴控制线，严格按控制线贴铺卷材，确保搭接宽度达到现行技术规范要求的70mm。防水卷材应先试铺就位，按需要形状正确剪裁后，方可开始实际贴铺。d、从一端将卷材（连同隔离纸）揭起，沿中线对折，用裁纸刀将隔离纸从中间裁开，注意不要划伤卷材。e、卷材搭接，大面积的卷材排气、压实后，再用小压辊搭接部位进行碾压，从搭接内边缘向外进行滚压，排出空气，贴铺牢固。搭接时应对准搭接控制线进行，规范要求搭接宽度为100mm。第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工方案（2）、隧道侧墙及顶板4.0mm厚BAC防水卷材湿铺法施工操作要点：a、清除基层表面的灰尘、杂物；干燥的基层面预先淋水（不少于两遍）充分润湿。b、抹水泥（砂）浆：其厚度视基层平整情况而定，铺抹时应注意压实、抹平。在阴角处，应抹成圆角。铺抹水泥（砂）浆的宽度比卷材的长、短边宜各宽出100～300mm，并在铺抹过程中注意保证平整度。c、揭掉防水卷材下表面的隔离膜。d、铺设水卷材：将防水卷材平铺在水泥（砂）浆上。卷材与相邻卷材之间为搭接，将下层卷材上表面搭接部位隔离膜及上层卷材下表面隔离膜揭除，然后搭接密实。e、拍打卷材上表面、提浆：用木抹子或橡胶板拍打卷材上表面；提浆，排出卷材下表面的空气，使卷材与水泥（砂）浆紧密结合。f、搭接：采用上下搭接，搭接长度100mm。g、防水卷材在立墙上铺贴时，在卷材封口处应临时密封（可用胶带或加厚水泥浆密封），以防止立墙收头处水份过快散失。（3）、成品保护a、在底板防水卷材施工完毕后，在其上作30mm厚M20水泥砂浆防水保护层。b、加强防水的成品保护，严禁穿钉子鞋的人员进入防水层上行至，以免损伤防水层。第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工方案c、在电力隧道回填前，在BAC防水卷材上设置3cm厚聚苯乙烯泡沫板保护层满包。（4）、当隧道底板砼浇筑完成后，在隧道内找平层施工前，对隧道底板内侧用1.0mmCR68水泥基渗透结晶型防水卷材交叉涂刷两遍处理，涂刷宽度应延腋角处高出底板上30cm。当隧道钢筋砼框架浇筑完并经灌水试验（灌水试验详后）合格后防水，待隧道侧壁和顶板外部干燥，用1.0mmCR68水泥基渗透结晶型防水卷材交叉涂刷两遍处理。6、施工缝做法第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工方案本工程按设计要求沿长度方向每隔20m留设伸缩缝，外墙水平施工缝设置在距底板顶面600mm处沿墙体长度方向设置300×5mm钢板止水带；钢板止水带采用搭接焊接，焊缝密实。为防止止水钢板位置偏移，钢板止水带用Φ16短钢筋与外墙钢筋点焊固定，短钢筋在止水带两侧交错布置，间距800mm。7、变形缝施工：变形缝采用O型闭合的氯丁橡胶止水带（厚度10mm，宽度560mm），其接头位置须设在顶板中部并确保胶合质量，按设计尺寸用固定装置使其与隧道钢筋网固结在一起，以保证在砼浇筑中不致发生变形位移。变形缝外用黏土回填夯实，宽1m，厚0.5m。第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工方案在施工缝与变形缝处进行防水处理，采用1.5mm厚PFS反应粘高分子湿铺防水卷材，执行标准GB/T23457-2009，P类2型，变形缝与侧墙施工缝两侧每侧搭接25cm。8、钢筋施工电力隧道钢筋型号主要为I级HPB300级、Ⅲ级HRB400级，直径d≤8为I级钢，直径d≥10为Ⅲ第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工方案级钢。主要有28mm、25mm、22mm、18mm、16mm、14mm、12mm、8mm，顶板、腹板、底板的钢筋网之间设置联系筋，每隔2～3个按梅花型点焊支撑。钢筋接头的连接采用闪光对焊、搭接焊或帮条焊。钢筋绑扎时应严格控制保护层厚度，底板及顶板设置φ14双向@500mm钢筋铁马凳，以保证钢筋保护层厚度及保证上层钢筋不会被践踏变形。9、支架、模板构造电力隧道上部结构的支撑搭设在第一次砼浇筑强度达到2.5MPa进行。在箱室投影面下支架按：立杆纵距0.9m，横距0.6m，步距0.6m。模板采用组合钢模板，横、纵向每隔4米设置“剪刀”斜撑，纵横向离地15cm高设置扫地杆。本电力隧道考虑工期紧，我部将采用钢筋、模板一次成形然后采取分两次浇筑，第一次为底板浇筑至侧墙60cm，待砼进入初凝阶段，时间控制在3—4个小时。施工缝采用300×5mm钢板止水带。第二次浇筑两侧墙体及顶板（如下图所示）；支架在第一次浇筑砼达到设计强度2.5MPa开始搭设，在箱室投影面下支架布置且作为主要承重支护系统，横、纵向设置每隔4米的“剪刀”斜撑，横、纵向设置扫地杆，离地高15cm。顶板及其两侧墙体用采用木模、组合钢模加普管、方木、拉杆共同组成模板系统；普管加对拉片按纵、横间距60cm布置对拉，拉片上安装距内外砼表面3cm的卡扣，正中设置钢止水环片第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工方案(拆模后，拉杆钢筋头做防水、防腐、防锈处理)，侧模之间连接处镶橡胶条塞紧，以防漏浆；模板的支撑采用Φ48普管加上托加固支撑，内箱室支架采用30cm长的压力石混凝土墩做钢管支架底座，纵向每米安装三个压力石，具体支架布置情况详见下图。（止水对拉片，宽5cm，厚度为3mm，钢板止水带为6×6cm，2mm厚钢板）压力石尺寸图第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工方案支架图混凝土浇筑与钢止水片设置第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工方案橡胶止水带搭接长度钢板止水带位置设置在距主体顶板300mm处第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工方案第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工方案第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工专项方案10、砼施工本电力隧道混凝土分两次浇筑成型，隧道垫层为C15砼，框架为C30(S8)钢筋砼，内地面层为C25砼，通过现场控制与管理以保证混凝土的灌筑质量并严格按照《混凝土结构工程施工质量验收规范》（GB50204-2002)中的有关要求执行。砼浇注采用汽车泵输送，对称浇注，严格控制砼入模数量，派专人负责砼输送量，保证混凝土的质量。由于钢筋密集，砼浇筑过程中应注意加强振捣，不得出现空洞或漏捣，确保砼质量。旁置式风井与主隧道交接处伸缩缝设置橡胶止水带，位置在隧道主体外50cm，伸缩缝规格型号及做法同主体伸缩缝一致。11、人孔、风孔工程风孔均要采用L型风孔设置到主辅绿化带中。在L型风孔中设置一道伸缩缝，一道施工缝，伸缩缝采用橡胶止水带（尺寸根据设计补充），施工缝采用300*5的钢板止水片。12、装水试验施工单位宜在隧道钢筋砼框架的内外模板拆除后，未作防渗处理和回填土以前自行进行装水试验。试验段两端堵头采用24砖墙砌体，M7.5砂浆砌筑。砌体尺寸按照框架结构尺寸封堵。强度达到80%以上才能进行装水试验。经装水24小时后，检验隧道渗水情况，无明显湿润和渗漏迹象方为合格。13、外侧接地第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工专项方案隧道两侧各有两根主筋焊接成电气通路，并通过机构钢筋内侧与预埋件、外侧与地线焊接。接地采用Φ16镀锌圆钢和50*50*50*2500角钢做水平和垂直接地体，沿隧道纵向敷设，并在沉降缝处与隧道电气连接一次，其余每10米连接一次，沉降缝的间距小于30米。镀锌接地按规范搭接长度焊接后，须做防腐处理。14、基槽回填在隧道侧墙墙背回填，在道路范围内采用砂砾石两侧对称均匀回填夯实，绿化带采用素土回填，回填土层按每层（松土）不超过30cm，两侧高差不大于50cm。回填土密实度要求：地面1.5m以下93%（轻型击实法）：1.5m以上部分按道路回填土密实度要求。电力隧道位于绿化带内，回填土密实度不宜小于85%,土质达不到回填要求，采用砂卵石回填。15、临时改道本段电力隧道里程在K1+060～K1+130段为横穿华牧路主线道路，考虑到现华牧路为华阳至牧马山主通道，车流量较大，且存在安全隐患因素。对该段进行施工前应先做好交通组织设计，对华牧路进行改道施工，改道具体措施详见专项施工方案。本段电力隧道基坑开挖时，为了方便出土，在K12+000处挖一施工便道，深度随着电力隧道的加深而加深，便道长约90米，便道具体措施详见专项施工方案。第一章电气安装施工安装专业的施工工序为施工准备→预制加工管煨弯→第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工专项方案测定接线盒、接线箱位置→固定接线盒、接线箱→管线连接及固定→变形缝处处理→接地跨接。当管子或接线盒与钢筋网位置发生冲突时，可将影响安装的钢筋拨开，待安装好管子或接线盒后再将拨开的钢筋作适当调整就位。1、桥架的安装桥架采用螺栓与预埋件进行焊接，桥架安装要求横平竖直，沿隧道敷设。桥架（200×100）内要有金属板分隔，管线与预留空间分开，桥架采用竖立安装，其盖（可揭）朝向隧道中线。2、导线的选择和敷设隧道一侧沿桥架敷设一条ZR-vv-0.6/1kv-(4*35+1*16)铜芯电缆作为隧道配电线路，提供隧道里设备的供电要求。电力隧道电缆终端头接头方式采用热缩式，热缩式电缆头适用于0.5～10.0kv，1根电缆按2个终端头考虑，中间的交联聚乙烯电缆和各种电缆。在进行电力电缆制作安装计算时接头按设计确定，如设计没有规定时，按实际情况计算（一般可按250米一个中间接头考虑）。接入接线盒的导线预留长度不得小于20cm。3、配电箱第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工专项方案配电箱应安装在安全、干燥、易操作的场所，安装配电箱与预埋件焊接固定。预埋的各种铁件均应刷防锈漆，并做好明显可靠的接地。导线引出面板时，面板线孔应光滑无毛刷，金属应装设绝缘保护套。带有器具的铁盘盘面和装有器具的门及电器的金属外壳均应有明显可靠的保护地线，电箱盘配线排列整齐，并绑扎成束，在活动部位应固定。盘面引出漆引进应留有适当余度，以便于检修。导线剥削处不应伤线芯过长，导线压头应牢固可靠。多股导线不应盘圈压接，应加装压线端子（有压线孔者除外）。如必须穿孔用顶丝压接时刷锡后再压接，不得减少导线的股数。配电箱的盘面上安装的各种刀闸及自动开关等到，当处于断路状态时，刀片可动部分均不应带电（特殊情况除外）。配电箱盘上电源指示灯，其电源接至总开关的外侧，并应装单独熔断器(电源侧)。盘面闸具应置应与支路相对应，其下面应装设片框，标明路制及容量。照明配电箱（板）内的交流，直流或不同电压等级的电源并具有明显标志。照明配电箱（板内应分别设置中性线与接地保护地线）汇流排，中性和保护地线应在汇流排上连接、不得铰接并应有编号。磁插熔断器底中心，明露螺丝应填充绝缘物，以防止对地放电。磁插保险不得裸露金属螺栓，应填满火漆。配电箱（盘）上电具仪表应牢固、平整、整洁、间距均匀、铜端子无松动、启闭灵活，零部件齐全。照明配电箱（板）应安装牢固、平整垂直偏差不应大于3mm；安装时，照明配电箱（板）四周应无空隙。其面板四周达缘应紧贴墙面、箱体与建筑物，构筑物接触部分图防腐漆。固定面权的机螺丝，应采用镀锌圆帽机螺丝，其间距不得大于210mm，并应均匀地对称于四角。第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工专项方案泵站水泵配电箱采用50×50×5镀锌角支架落地安装，安装高度为箱底距地1.5米。4、照明设施各型灯具：灯具的型号要用220V11W节能灯规格必须符合设计要求和国家标准的规定。灯具在隧道中线两侧各0.5米处交错布置，相邻两盏灯具纵向间距为5米。人行出入口应至少设置两盏防潮节能灯，配线与隧道灯相同，并穿钢管暗设。灯内配线严禁外露，灯具配件齐全，无机械损伤、变形、油漆剥落，灯罩破裂，灯箱歪翘等现象。所有灯具应有产品合格证。灯具导线：照明灯具使用的导线其电压等级不应低于交流500V，其最小线芯截面应符合规范要求。开关、插座：先将从盒内甩出的导线由塑料台的出线孔中穿出，再将塑料台紧贴于墙面用螺丝固定在盒子或木砖上，如果是明配线，木台上的隐线槽应先顺对导线方向，再用螺丝固定牢固。塑料（木）台固定后，将甩出的相线、中性线、保护地线按各自的位置从开关、插座的线孔中穿出，按接线要求将导线压牢。然后将开关或插座贴于塑料（木）台上，对中找正，用木螺丝固定牢。最后再把开关、插座的盖板上好。5、风机的安装第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工专项方案通风的风机安装所使用的主要材料，成品或半成品应有出厂合格证或质量鉴定文件。风机设备安装就位前，按设计图纸并依据建筑物的轴线、边线线及标高线放出安装基准线。将设备基础表面的油污、泥土杂物清除和地脚螺栓预留孔内的杂物清除干净。整体安装风机吊装时直接放置在基础上，用垫铁找平找正，垫铁一般应放在地脚螺栓两侧，斜垫铁必须成对使用。设备安装好后同一组垫铁应点焊在一起，以免受力时松动。在风孔上口和下口处应各设一道钢丝防鼠网，防鼠网网格尺寸＜10*10mm,钢丝直径≥1.5mm。6、接地隧道内的金属桥架、灯具、配电箱、风机等所有金属构件的金属外露部分均须认真可靠等电位连接及保护接地。采用TN-S接地系统，接地电阻：R≤1.0欧。第一章涵洞截水施工根据现场实际考察，在K11+980左右处有一过街雨水方管横穿道路东西两侧，另外在K12+294处有一方涵洞横穿道路，该两处涵洞常年都有流水。电力隧道基坑开挖时由于放坡的要求，需将该两涵管部分破除，当电力隧道完成后又需将其恢复。K11+980处雨水涵管尺寸为2m×1.8m，破除恢复长度约为18m，K12+294处方涵管尺寸为2.0m×1.7m，盖板尺寸为1×2.5×0.3m，破除和恢复长度为9m。另外在K11+815和K12+050处有圆管涵，d=1000mm，电力隧道基坑开挖时需将其破除，电力隧道完成后又需将其恢复，破除和恢复长度均约为10米。第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工专项方案道路西侧大量水流从桩号K11+980、K12+294处涵洞通过，由于电力隧道基坑开挖时需破除该处涵洞，因此需对涵洞水引流，搭设临时支撑架排水沟。另外由于七标电力隧道施工，致使原建砖砌排水沟的水不能排入既有水沟，因此需在K12+290处搭设一临时支撑架排水沟过水。加之五标穿心沟小桥正在施工无法过水和七标电力隧道基坑的降水全部排入西侧均从K11+980及K12+294涵洞通过，为了不影响电力隧道施工特编制本方案。一、临时排水沟及支撑架搭设方法1、支撑架的搭设1）、沿着涵洞方向搭设4排钢管脚手架，立杆纵向（顺着排水沟方向）间距1.2m，立杆横向间距1m，布距1.2m。2）、在电力隧道坑底中央和隧道边坡位置分别搭设灯笼架予以支撑上面水沟中的流水及临时排水沟自重。灯笼架为格构形式1.2×1.2m，水平杆步距1.2m。3）、灯笼架和立杆间用剪刀撑连接，在灯笼架的四角搭设斜撑。4）、每根立杆、斜杆下面垫好木块，禁止直接将杆件立在地面。2、临时排水沟的制作1）、在搭设好的支撑架上面铺一层木方（4000×100×50㎜），并将其固定在支架上，木方间距150㎜。2）、在木方上钉铺一层宽3m木模板，两侧用木模板加钉成U型排水沟高1m，两侧木模板上下各钉一根横向木方楞，同时两侧每隔500㎜用1.2m竖向钢管固定在木模板上，再用一长3.5米水平钢管将两侧竖向钢管进行连接。3）、在U型排水沟内铺设两层透明塑料布，用图钉固定在U型排水沟内，以保证不漏水。第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工专项方案4）、具体做法见附图。第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工专项方案第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工专项方案第一章安全注意事项一、施工准备阶段的安全技术措施落实现场施工人员持证上岗，施工现场内的检验试验人员、测量人员、特种作业人员必须持证上岗。对电工、焊工、架子工进行岗前培训、考核。由项目部综合办公室负责确认。落实施工机械设备、安全设施及防护用品进行场的计划。办理职工意外伤害保险。对安全设施、设备、防护用品的检查验收；制定各项安全管理制度并组织学习。二、现场布置的安全技术措施设置安全标志，在本工程现场周围配备、架立安全标志牌。施工现场的布置符合防火防爆、防洪、防雷电等安全规定和文明施工的要求，施工现场的生产、生活办公用房、仓库、材料堆放场、停车场、生产车间等应按批准的总平面布置图进行布置。现场道路应平整、坚实、保持畅通；现场道路一侧或两侧遇有河沟、排水沟、深坑等情况时，应有防止行人、车辆等附落的安全设施；电力隧道每隔50米设置安全通道；危险地点应悬挂按照GB2893-82《安全色》和GB2894-82《安全标志》规定的标牌。夜间有人经过的坑洞应设红色警示灯，现场道路应符合《工厂企业厂内运输安全规程》GB4378-84的规定，施工现场设置大幅安全宣传标语。现场的生产、生活区均要设足够的消防水源和消防设施网点，消防器材应有专人管理不得乱拿乱动，要组成一个由15～20人的义务消防队，所有施工人员要熟悉并掌握消防设备的性能和使用方法。第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工专项方案各类房屋、库棚、料厂等的消防安全距离应符合国家或公安部门的规定，室内不得堆放易燃品；严禁在木工加工场、料库、油库等处吸烟；现场的易燃杂物，应随时清除，严禁在有火种的场所或其近旁堆放。氧气瓶不得沾染油脂，乙炔发生器必须有防止回火的安全装置，氧气瓶与乙炔发生器要隔离存放。施工现场的临时用电，严格按照《施工现场临时用电安全技术规范》的规定执行。施工前，根据设计文件复查地下构造物（如地下电缆、给排水管道等）的埋设位置及走向，对周围的建筑物要确定其位置，并采取防护措施，施工中如发现地下构造物，地面建筑物或有危险品、文物时，应立即停止施工，待处理完毕后方可施工。三、施工用电安全技术措施施工现场供电线路、电气设备的安装、维修保养及拆除工作，必须由专业人员（经有关部门培训并考试合格、持有效证件上岗的电工）进行。施工现场临时用电按照项目部编制的《临时用电专项方案》进行设置，再由主管安全副经理会同安全部以及有关专业人员进行验收合格后方可使用。电工晚间值班必须双人上岗，特殊情况下需要带电操作时，必须配备必要的安全工具，采取可靠的安全隔离措施，并指定专业人员进行监护，施工用电中常见通病必须杜绝。第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工专项方案严格按有关规定安装线路及设备，用电设备都要安装地线，严禁使用不合格器材。现场照明电线绝缘良好，照明灯具的金属外壳必须接零。室外照明灯具距地面不低于3m，室内距地面不低于2.4m。配电箱、开关箱使用BD型标准电箱，电箱内开关电器必须完整无损，接线正确，电箱内设置漏电保护器，选用合理的额定漏电动作电流进行分级匹配。配电箱设总熔丝、分开关，动力和照明分别设置。金属外壳电箱作接地或接零保护。开关箱与用电设备实行一机一闸保险。同一移动开关箱严禁有380V和220V两种电压等级。架空线必须设在专用电杆（水泥杆、木杆）上，严禁架设在树或脚手架上，架空线装设横担和绝缘子。架空线离地4m以上，机动车道为6m以上。严禁将电线线路搭靠或固定在机械、栏杆、钢筋、管子、扒钉等金属件上。接地接零采用角钢、圆钢或钢管，其截面不小于8mm²，一组二根接地之间间距不小于2.5m，接地电阻符合规定，电杆转角杆，终端杆及总箱，分配电箱必须有重复接地。配电房室内安全工内及防护措施、灭火器材齐全。实行定期检查制度，并做好检查记录。对易燃易爆、危险品存放场所的用电设备，加强监控、检查工作，发现问题立即整改。施工现场大型用电设备、大型机具等，配由专人进行维护和管理。对移动机具及照明实行二级漏电保护。并经常进行检查、维修和保养。四、施工机械使用的安全技术措施第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工专项方案各种机械操作人员和车辆驾驶员，必须持有操作合格证，不准操作人操作与操作证不相符的机械；不准将机械设备交给无操作证的人员操作，对机械操作人员要建立档案，专人管理。操作人员必须按照本机说明书规定，严格按照工作前的检查制度和工作中注意观察、工作后保养。加强室或操作室应保持整洁、严禁存放易燃、易爆物品，严禁酒后操作机械，严禁机械带病运转或超负荷运转。机械设备在施工现场停放时，应选择安全的停放地点，夜间应由专人看管。用手柄起动的机械应注意手柄倒转伤人，向机械加油时要严禁烟火。严禁对运转中的机械设备进行维修、保养调整等作业。指挥施工机械作业人员，必须站在通视良好的安全地点，并应明确规定指挥联络信号。使用钢丝绳的机械，在运转中严禁用手套或其它物件接触钢丝绳子，用钢丝绳拖、拉机械或重物时，人员应远离钢丝绳。起重作业应严格按照《建筑机械使用安全技术规程》和《建筑安装工人安全技术操作规程》规定的要求执行。定期组织机电设备、车辆安全大检查，对检查中查处的安全问题，按照“三不放过”的原则进行调查处理，制定防范措施，防止机械事故的发生。第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工专项方案中、小型机械的使用：项目部指派机管员负责机械使用前的验收工作，平时做好检查机械运转情况。按规定搭设机械防护棚。机械设备接地或接零，随机开关灵敏可靠。督促机械操作人员做好定期检查、保养及维修工作，并做好运转保养记录。机械设备的防护装置必须齐全有效，严禁带病运转。固定机械设备和手持移动工具、必须实施二级漏电保护。中、小型机械必须做到定机、定人、定岗位。五、防火安全技术措施保障施工现场的防火安全，以利施工作业的顺利进行是安全生产的重要组成部分。在防火领导组的领导下，按照防火制度对重点部位进行检查，发现火险隐患必须立即消除。建立义务消防队，正常进行活动。施工现场必须配备足够的消防器材，由专人负责维护、管理、定期更新，保证完好。必须严格执行动火审批制度。明火作业，监护人及灭火电器材到位。木工间、危险品仓库、配电间、食堂、宿舍等重点部位专人监管。第一章质量注意事项一、钢筋工程质量保证措施必须要有出厂质量保证书，没有出厂质量保证书的钢筋，不能采购，对使用的钢筋，要严格规定取样试验合格后方能使用。操作人员必须持证上岗，焊接头要经过试验合格后，才允许正式作业，在一批焊件中，进行随机抽样检查，并以此作为加强对焊接作业质量的监督考核。钢筋配料卡必须经过技术主管审核后，才准开料，开料成型的钢筋，应按图纸编号顺序挂牌，堆放整齐，钢筋的堆放场地要采取防锈措施。专人负责钢筋垫块（保护层）的制作，要确保规格准确，数量充足，并达到足够的设计强度，垫块的安放要疏密均匀，可靠的起到保护作用。第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工专项方案钢筋绑扎完毕后，要经过监理工程师验收合格后，方可浇注混凝土，在混凝土浇注过程中，必须派钢筋工值班，以便处理在施工过程中发生的钢筋及预埋件位移等问题。二、支架及模板质量保证措施支架材料以门式支架为主，严格编制支架方案，详细计算支架受力情况，并在施工组织方案中重点说明支架在施工时严格按要求执行，并根据现场情况复核预留施工预拱度。支架经“加级验收”合格后，方允许交付使用，并应向下一工序人员详细交底，提醒注意事项。模板要经过结构设计，保证有足够的强度和刚度，并要装拆方便；加工钢模板时要严格按技术规范施工，实行三级验收程序。钢模板统一调配，安装时要涂脱模剂，模板缝隙要严密填塞，并注意控制高差、平整度、轴线位置、尺寸、垂直度等技术要求，流水作业，逐一检查，防止漏浆、错装等错误。模板、支架以下工序操作时，应派专人不断检查，发现问题及时解决。拆卸模板、支架时，应按规定顺序拆除，小心轻放，决不允许猛烈敲打和拧扭，并将配件收集堆放。三、商品混凝土配制及运输保证（1）、组织专职小组负责与商品混凝土厂家进行协调，并指派专人蹲点控制施工质量。（2）、要求商品砼厂家所有用于配制混凝土的原材料，包括：水泥、黄砂、石子、粉煤灰及外加剂都必须分别是来源于同一产地、同一供应商的产品，中途不得更换，以保证混凝土外观色泽一致。第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工专项方案（3）、严格控制混凝土的坍落度和水灰比，水灰比尽量小，以减少混凝土的收缩变形以及徐变，防止混凝土表面出现水斑和裂缝。（4）、商品砼厂家经实验符合设计要求的混凝土配合比，必须递交设计、业主及监理审查，得到认可后方可用于本工程。（5）、在等待浇混凝土的分项工程与商品砼厂家之间做空车往返实验，保证混凝土浇筑时材料供应及时，确保混凝土浇筑质量。四、混凝土浇筑过程质量保证（1）、采用混凝土泵机直接泵送入模，并尽量减少混凝土的浇筑时间，确保整个构件的质量。（2）、混凝土采用“斜面分层、薄层浇注、一次到顶”的方法进行浇注，分层厚度不得大于30cm。（3）、混凝土初始布料时，必须使用串筒，保证混凝土下料高度≤2m。（4）、每个出料口必须配备2～4只高频插入式振动机，严格、仔细地振捣。遵循“快插慢拔”的原则，振点呈梅花形布置，间距不得大于40cm，振捣时间以不再有气泡冒出及混凝土不再沉陷为准。（5）、电力隧道的外侧边应仔细振捣，振动器金属头距离模板10cm左右，振点间距控制在30cm。振捣时间严禁过长，一般控制在20～30秒，防止混凝土水泥浆流失。保证混凝土成型后光洁、密实、美观。混凝土养护及成品保护保证：第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工专项方案构件拆除模板后立即覆盖养护，养护周期一般为7～14天。养护过程中，专人经常检查养生情况。五、排水工程质量保证措施土方回填必须达到设计及施工规范要求，经密实度试验合格后，方可继续回填，不达到质量要求的不准回填。为了保证回填土的质量，槽底有积水应先排除，不得在水中回填土，当日回填应当日夯实。沟槽回填土必须保证构筑物的安全，管道、井室等不位移，不破坏。第一章文明施工本工程为创建文明标化工地，以“安全、文明、优质”为指导，确保工程如期完成；施工现场布设严格按经批准的施工组织设计执行，做到布置合理，道路畅通，排水良好，场地平整洁净。项目经理对工程的文明施工负责，并设立以项目经理为组长的文明施工小组和管理网络。严格遵守四川省有关文明施工管理的决定，严格执行省颁发的有关文明施工文件，制定项目部各管理部门的责任制，建立健全各项文明施工制度，充分调动施工人员的工作积极性、共同搞好文明施工工作。在施工现场加强社会治安综合治理，同时加强民工管理，特别是“七不”规范和文明意识管理，提高民工的整体素质，促进工程顺利施工。与工程所在地的地方政府、企业加强联系，积极开展“为民便民服务”搞好共建工作。第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工专项方案施工区域内的通道要指派专人打扫，落实养护管理措施，保证道路处于平整、畅通、无坑塘、积水等现象，以便于施工现场物资和构件的运输，也便于施工人员安全作业，不给周边居民带来不利影响。施工区，生活区分隔明确，生活区做到整齐划一，食堂、宿舍及生活区场地干净整洁，施工区建材、机具设备排列堆放整齐，有条不紊。加强施工现场的管理，每道工序做到落手清，工程竣工，做到工完场清，不留尾巴。工地卫生是体现施工单位精神面貌的一个重要标志，也是确保全员身体健康，提高职工素质和确保工程如期完成的必备条件。因此必须认真做好。生活区卫生工作必须做到设施齐全，食堂和厕所要有一定距离，浴室、厕所和公共场所每天必须有专人经常打扫，搞好室内外环境卫生。食堂工作人员必须身体健康，做好体检，食堂内生、熟菜必须分开，无“四害”根据季节及时做好季节性的工作。经常组织全体人员进行爱国卫生教育，大力宣传“七不”规范，使卫生工作从每个人做起。对各种垃圾按指定地点堆放，随时清运。对工地的出口道路做到硬化，随时对外出车辆进行清洗，防止污染城市道路。工程竣工验收时做到场地清洁，无剩余渣土及垃圾。第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工专项方案制定现场管理责任制，竖标牌公布标示，公开监督，做到现场材料堆放整齐，并将各类材料标识清楚。机械设备停放有序，场内清洁干净。实施现场标准化管理。加强文明施工教育，使参与施工的职工遵纪守法，上岗作业，着装整齐，佩带标志，防护到位，下岗休班遵守村规民约。加强机械、车辆和司机人员的管理，做到遵章行车，安全礼让，不开带病车。拌合站等有噪声设备和设施布置，尽量避开村庄、学校，以免影响周围群众的正常生活。所有工程项目实施标准化施工，各项目施工实施标准化作业，做到施工作业规范有序，整洁而文明。对施工运输道路加强洒水和垫土养护，确保路面平整畅通，避免扬尘及渣土遗洒。基坑及构筑物分段施工，不超界占用土地，不随便乱堆乱放，某一段施工完毕后，及时清理场地。按施工组织设计并经监理同意的施工方案方法组织施工，对每一个单项工程做到有施工方案、有作业指导书，有组织计划、有施工计划、有机具、材料、供电、供水、劳力保证计划，并按计划实施。做到不打无准备之仗,防止瞎指挥和盲干。施工中做好各种施工记录和施工资料，如施工日志、混凝土配合比、施工中的各类检查证及签证，材料用料追溯性记录等，做到工程完工，竣工资料整理完成。第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工专项方案附1：支架验算荷载统计第一章混凝土荷载顶板高度为0.35m，则由混凝土产生的荷载为（每平米）P1=0.35×1×1×26=9.1KN②施工人员、施工料具运输、堆放荷载取均布压力1KPa，则由施工人员等产生的荷载为（每平米）：P2=1×1×1=1KN③倾倒混凝土产生的冲击荷载取均布压力为2KPa，则本项荷载为：P3=2×1×1=2KN④振捣混凝土荷载取均布压力2KPa，则本项荷载为：P4=2×1×1=2KN⑤碗扣脚手架高度为3.1m，自重P5采用每根1KN计算。⑥模板荷载模板为饰面板，方木，普管，荷载取1KPa，则模板产生的荷载为P6=1×1×1=1KN荷载组合P=1.2×（P1+P6）+1.4×（P2+P3+P4）=1.2×(9.1+1)+1.4×(1+2+2)第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工专项方案=19.12KN由于碗扣立杆采用0.6×0.9方式布置，即每根立杆仅承受0.6×0.9m范围内荷载，则每根碗扣立柱的压力p=P×0.6×0.9+P5=19.12×0.9×1.2+1=21.65KN〈30KN（横杆层高搭设间距1.2米的立柱杆件承受标准荷载。）承载力满足要求。支架横向最小高宽比为1.5，根据碗扣杆件支架的搭设经验值，高宽比小于4时，支架结构抗倾覆稳定性能满足要求。结论：支架稳定性满足要求。附2：侧墙荷载验算1、侧墙埋深3m点混凝土的重力密度γc26.00kN/m3混凝土的成型温度T25.0℃混凝土的初凝时间t0=200/(T+15)5.00h混凝土的浇筑速度V2.5m/h外加剂影响系数β1(有外加剂时=1.2,无外加剂时=1.0)1.0混凝土坍落度120mm坍落度影响系数β21.15混凝土侧压力F1=0.22γct0β1β2V1/252.00kN/m2振捣产生的侧压力F2(影响深度按1.5m考虑)4.00kN/m2有效压头高度h=F1/γc2.00m螺栓在新浇砼中的深度h13.00m新浇砼对模板侧压力分项系数γ11.20振捣产生的侧压力分项系数γ21.40荷载折减(调整)系数γ0.85深度h1处砼侧压力设计值F=γ*(γ1*F1/h*h1+γ2*F2)53.04kN/m2螺栓水平间距a0.60m螺栓竖向间距b0.60m一根螺栓所受拉力设计值N=F*a*b19.1kN2、侧墙顶板转点埋深0.6m点第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工专项方案混凝土的重力密度γc26.00kN/m3混凝土的成型温度T25.0℃混凝土的初凝时间t0=200/(T+15)5.00h混凝土的浇筑速度V2.5m/h外加剂影响系数β1(有外加剂时=1.2,无外加剂时=1.0)1.0混凝土坍落度120mm坍落度影响系数β21.15混凝土侧压力F1=0.22γct0β1β2V1/252.00kN/m2振捣产生的侧压力F2(影响深度按1.5m考虑)4.00kN/m2有效压头高度h=F1/γc2.00m螺栓在新浇砼中的深度h10.60m新浇砼对模板侧压力分项系数γ11.20振捣产生的侧压力分项系数γ21.40荷载折减(调整)系数γ0.85深度h1处砼侧压力设计值F=γ*(γ1*F1/h*h1+γ2*F2)20.67kN/m2螺栓水平间距a0.60m螺栓竖向间距b0.60m一根螺栓所受拉力设计值N=F*a*b7.44kN3、计算软件采用MIDAS/Cilvil2006。第44页共64页 天府新区“三纵一横”重大基础设施建设项目元华路南延线市政道路工程（C标段）电力隧道主体施工专项方案支架位移图支架弯矩图支架应力图第44页共64页'
