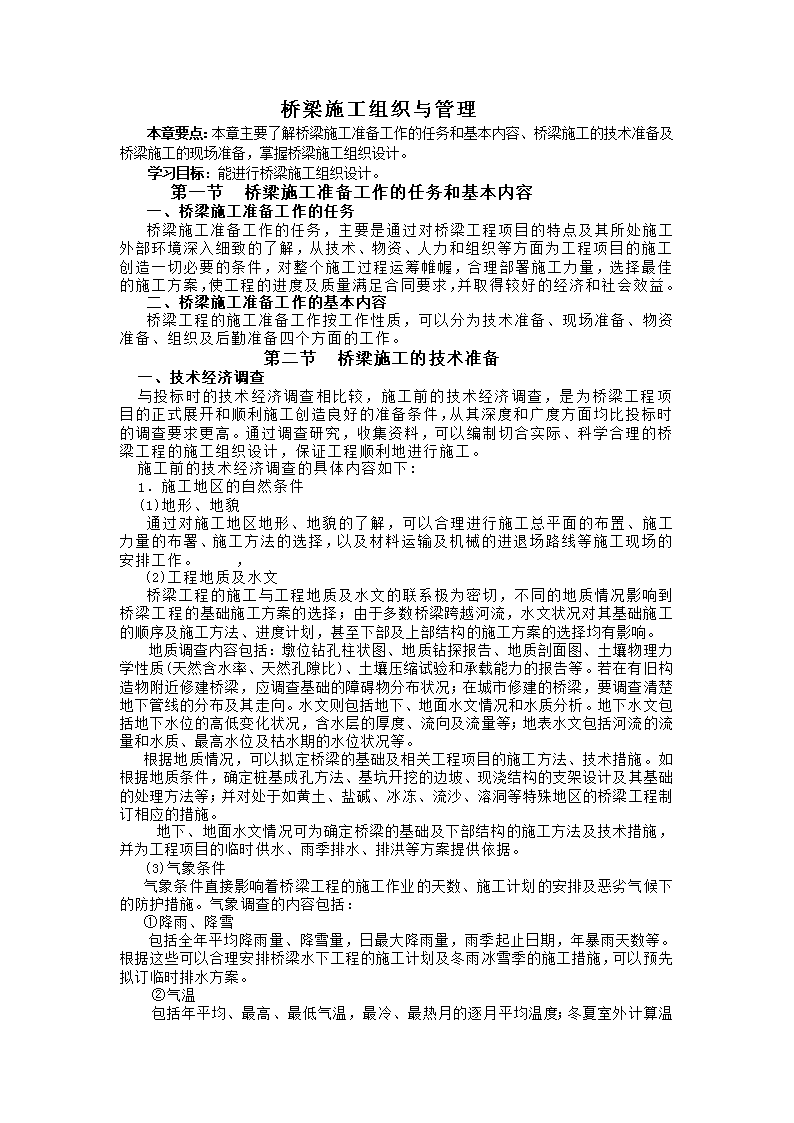

桥梁施工组织与管理

'桥梁施工组织与管理本章要点：本章主要了解桥梁施工准备工作的任务和基本内容、桥梁施工的技术准备及桥梁施工的现场准备，掌握桥梁施工组织设计。学习目标：能进行桥梁施工组织设计。第一节桥梁施工准备工作的任务和基本内容一、桥梁施工准备工作的任务桥梁施工准备工作的任务，主要是通过对桥梁工程项目的特点及其所处施工外部环境深入细致的了解，从技术、物资、人力和组织等方面为工程项目的施工创造一切必要的条件，对整个施工过程运筹帷幄，合理部署施工力量，选择最佳的施工方案，使工程的进度及质量满足合同要求，并取得较好的经济和社会效益。二、桥梁施工准备工作的基本内容桥梁工程的施工准备工作按工作性质，可以分为技术准备、现场准备、物资准备、组织及后勤准备四个方面的工作。第二节桥梁施工的技术准备一、技术经济调查与投标时的技术经济调查相比较，施工前的技术经济调查，是为桥梁工程项目的正式展开和顺利施工创造良好的准备条件，从其深度和广度方面均比投标时的调查要求更高。通过调查研究，收集资料，可以编制切合实际、科学合理的桥梁工程的施工组织设计，保证工程顺利地进行施工。施工前的技术经济调查的具体内容如下:1．施工地区的自然条件(1)地形、地貌通过对施工地区地形、地貌的了解，可以合理进行施工总平面的布置、施工力量的布署、施工方法的选择，以及材料运输及机械的进退场路线等施工现场的安排工作。，(2)工程地质及水文桥梁工程的施工与工程地质及水文的联系极为密切，不同的地质情况影响到桥梁工程的基础施工方案的选择；由于多数桥梁跨越河流，水文状况对其基础施工的顺序及施工方法、进度计划，甚至下部及上部结构的施工方案的选择均有影响。地质调查内容包括：墩位钻孔柱状图、地质钻探报告、地质剖面图、土壤物理力学性质(天然含水率、天然孔隙比)、土壤压缩试验和承载能力的报告等。若在有旧构造物附近修建桥梁，应调查基础的障碍物分布状况；在城市修建的桥梁，要调查清楚地下管线的分布及其走向。水文则包括地下、地面水文情况和水质分析。地下水文包括地下水位的高低变化状况，含水层的厚度、流向及流量等；地表水文包括河流的流量和水质、最高水位及枯水期的水位状况等。根据地质情况，可以拟定桥梁的基础及相关工程项目的施工方法、技术措施。如根据地质条件，确定桩基成孔方法、基坑开挖的边坡、现浇结构的支架设计及其基础的处理方法等；并对处于如黄土、盐碱、冰冻、流沙、溶洞等特殊地区的桥梁工程制订相应的措施。地下、地面水文情况可为确定桥梁的基础及下部结构的施工方法及技术措施，并为工程项目的临时供水、雨季排水、排洪等方案提供依据。(3)气象条件气象条件直接影响着桥梁工程的施工作业的天数、施工计划的安排及恶劣气候下的防护措施。气象调查的内容包括：①降雨、降雪包括全年平均降雨量、降雪量，日最大降雨量，雨季起止日期，年暴雨天数等。根据这些可以合理安排桥梁水下工程的施工计划及冬雨冰雪季的施工措施，可以预先拟订临时排水方案。②气温 包括年平均、最高、最低气温，最冷、最热月的逐月平均温度；冬夏室外计算温度；小于或等于—3℃、0cC、5℃的天数及日期。根据气温条件可以合理安排施工计划及不良气温条件下的防护措施。如因工期较紧，确需在寒冷季节进行大量混凝土工程的施工，则需要估计混凝土强度增长情况，适当采取加热混合料或蒸汽养生等措施，以保证工程的施工质量及工期。③风的资料包括风向、风速和风的频率，全年不小于8级风的天数。分析风向可以确定临时设施(食堂、宿舍、仓库、加工场等)的相互位置；分析风速用以确定风压，以便合理设计高空作业方案，同时，在刮风季节对高空作业和吊装工程采取相应的防护措施。④其他自然条件如地震、泥石流、滑坡、山洪、沙尘等，这些特殊自然条件发生的概率很小，但是危害很大，应关注当地气象部门的有关预报，注意它们对桥梁施工的影响。2．施工地区技术经济条件施工地区技术经济条件调查是为了合理整合各种可利用资源，提高质量、降低成本。主要调查施工地区的地方工业、交通运输、自然资源及能源供应和生活医疗设施等地区经济因素，以确定施工现场平面规划是否经济合理，以及这些条件在施工期可能利用的程度。技术经济条件主要内容如下。(1)交通运输状况详细调查施工地区的铁路、公路、航运等交通状况不仅可以选择经济合理的运输方式，还可以合理进行施工驻地的选择和场地的布置。(2)水、电及其他能源供应条件．调查地区电力的供应及分布状况，可供工地利用程度，是否需要自备发电设备；调查水源、水质及经济合理的给水方式；调查供汽及供热的情况。(3)地材供应情况调查当地砂石料场的分布及供应数量、质量，并分析进行开采、运输和使用的可能性和经济合理性。(4)地方相关企业情况施工地区建筑材料、预制件生产企业的生产能力、产品质量和供应价格，以及运输方式、费用；施工地区相关建筑施工企业设备租赁情况，了解设备的型号、性能、数量等能否满足施工的要求，并与自购作经济比较，择优选用。(5)施工地区的劳务供应和生活设施情况充分利用施工地区的劳力及现有设施是降低工程成本的重要途径。调查可供利用的劳动力及承包机构的数量、水平及工资标准；可供施工企业使用的生活、教育、卫生医疗、消防等设施的数量，以便施工企业合理地选用。二、熟悉施工图及相关资料1．熟悉施工图及相关资料(1)施工图是否完全符合国家有关的技术政策、标准、规范和批准的设计文件精神。(2)施工图是否齐全、完整、清楚、明确，本身及相互有无错误和矛盾，有无含糊不清之处，有无修改设计方面的建议，图纸和说明书是否一致，能否满足施工的要求。(3)掌握施工图的设计内容及技术条件，明确桥梁工程项目的设计规模、结构形式、特点和质量要求等。(4)熟悉相关的水文、气象、地质、工程地质资料，检查地基处理和基础设计，了解设计中考虑采用的施工方法。 桥梁的设计计算，尤其是桥梁的上部结构，与拟采用的施工方法均密切相关；同一类型的桥梁采用不同的施工方法，就要采用不同的设计计算方法。因此，施工单位应严格遵守设计要求，除非变更设计，不可任意改变设计中提出的施工方法。如桥梁上部结构，对于相同结构的现浇梁体，是悬浇还是支架现浇，不同的方案在施工中对已建成桥梁结构产生的外力、内力会有很大的不同，任意改变设计中提出的施工方法可能会引起质量和安全事故，因此，施工图中要求的施工方法不能随意更改。2．施工图审查在开工前的施工图审查，一般包括以下内容：(1)施工图自审施工项目的技术负责人组织本项目的技术人员熟悉图纸，发现问题要做好详细记录，提出自己的处理或改进意见，并向建设单位提出建议，召开建设、施工、设计三方参加的施工图会审及技术交底的会议。(2)施工图会审设计单位向施工单位、监理单位交清设计意图及施工的关键部位和质量要求等；施工单位向设计单位提出施工图中的问题和矛盾，以及改进或处理的意见和建议；设计单位对确实存在的问题应认真分析、研究之后做出决定或稍后予以答复。(3)编写会议纪要图纸会审会议的纪要，是施工图的补充部分，并具有相同的法律效力。(4)施工单位的技术交底施工项目负责人将会审的会议纪要下发给本工程项目的相关技术人员，结合施工图制订科学合理的工艺过程和操作程序，并层层交底至施工的各班组。三、编制桥梁施工组织设计桥梁工程的施工组织设计是指导一个桥梁工程进行施工的全过程中各项活动的技术、经济和组织的综合性文件，必须仔细研究工程项目的自身特点和外部环境，从施工的全局和技术经济的角度，遵循施工工艺的要求，对桥梁施工整个过程的空间和时间进行科学的安排，合理组织协调各项物资的供应和消耗，将施工中各个部门及其他协作部门的工作、各施工阶段之间的关系更好地协调一致。施工组织设计是施工准备工作的中心内容，通过施工组织设计，在桥梁工程施工前，对整个施工过程进行统一部署、统筹安排，使桥梁工程项目的实际施工过程中，经济、技术等各方面得到良好的控制，使工程项目的施工得以顺利进行。四、编制桥梁施工预算．桥梁工程施工预算是施工准备的一项重要工作，是施工企业根据施工图纸和施工定额等资料编制的施工计划文件，用以控制各项消耗和施工中成本支出，并为施工中的计划及经济管理工作做好准备。施工项目管理部门可以通过施工预算，计算出工程的分部、分项的工程量和定额工料机用量，对工程的进度计划及所需各项物资数量进行总体上的安排，并据此对班组下达任务单，实行限额领料及基层经济核算，以加强对工程施工成本的管理。编制施工预算要结合拟采用的技术组织和节约措施，在施工中对各项施工消耗实行切实有效的控制，有效降低工程成本，提高施工管理水平。第三节桥梁施工的现场准备一、点交桩志和施工测量桥梁施工准备阶段的桩志，包括桥位中线桩、基线桩、水准点以及重要的桩志保护桩等，点交工作一般由建设单位主持，由设计单位向施工单位、监理单位在现场点交，施工单位在点交时做好记录并进行复核。’施工单位在准备阶段还应测量检查中线及基础轴线的位置，补充施工需要的中线桩及施工需要的水准点。二、四通一平“四通一平”是通路、通水、通电、通讯、平整场地。施工现场的道路是组织物资运输的动脉。在开工前，应修建施工现场必要的临时性道路及进出场道路，为人员、材料及机械的进场创造必要的条件。施工现场的用水，必须按照施工平面图的要求在准备阶段接通用水管线，并建立排水系统，创造良好的施工和生活环境。施工用电是桥梁工程施工不可缺少的动力来源。施工项目的准备阶段，必须按照施工组织设计的要求接通电力线路，保证现场机械设备能够正常运行；必要时，必须自备发电设备，保证施工的连续性，保证工程的施工质量。 在施工项目开工前，除三通外，对通讯及其他能源如蒸汽、暖气、压缩空气等的供应，也应根据工程施工的具体要求做好供应准备工作。平整场地主要指按照施工平面布置图的要求，清除现场施工障碍物和平整施工用场地。三、临时设施的准备桥梁工程施工所需的临时设施，一般包括临时生产设施和临时生活设施。临时生产设施包括料库、钢材和木材加工场、砂石料堆放场、小型混凝土构件预制场、混凝土搅拌站、大型混凝土构件预制场、车库、机修车间、办公用房等临时生活设施包括宿舍、食堂、浴室、篮球场等与职工生活相关的设施；至于供水和供电设施及便道等设施是工地生产和生活都必须的临时设施。在设计临时设施时应尽量采用标准化、装配化等便于拆迁和重复使用的设计，或采用现有设施；在住房比较充裕的地方，可以适当考虑租用民房作为职工宿舍；水电、供热尽量接人附近现有资源，减少设施及人力的投入，以减少成本支出。在修建临时设施时，要注意防水、排水，防火、防盗，保证安全以利施工。科学、合理地安排临时设施，可以提高施工的工作效率。临时生活设施是桥梁施工人员居住与生活的场所，相对舒适、方便的生活环境，可以提高施工人员的工作积极性，保证施工中人的因素得到良好的发挥。因此临时生活设施的准备是不可忽视的。第四节桥梁施工的物资准备在桥梁的施工前要做好物资准备，以保证工程施工的连续性。工程施工所需要的物资包括大量的、种类繁多的原材料、成品、半成品、工具和规格型号复杂机械设备等。物资准备的主要工作内容一般可以归为以下几类：1．物资准备根据施工图、工程进度计划、施工预算及采用的施工方法，确定物资(机具、设备、各种材料、构件)的种类、数量、规格，并编制各种物资需要量计划；根据需要量计划编制物资的采购(包括租赁)、运输计划及方案，在运输计划中要进行运输量的计算、运输方式的选择、运力的确定等工作。做好物资的进场检验、检查核对以及存放(堆放)、放库清点、保管等工作。对于施工机械的准备，还应该按计划进场安装(或拼装)、检验和试运转，保证机械完好，处于待运转状态。对驾驶员及机修人员要进行培训，并进行机械施工技术的交底工作。2．特殊时期及项目施工的物资准备特殊时期：对于冬季、雨季、风沙、台风、潮汐、高温以及农忙季节安排的施工项目，必须提出保证质量和安全的切实可行的技术、组织措施，并做好相应的施工物资准备工作。特殊施工项目：对于某些特别重要，工艺十分复杂，施工技术难度大而又缺乏施工经验的分部、分项工程，例如：深水基础、特大构件架设、高空架设工程和施工新技术的应用等，均需做出具体、详细的施工方案并提出保证质量、安全的措施。同时按此方案和措施，做好相应的施工所需物资的准备工作。·第五节桥梁施工组织及后勤堆备一、建立桥梁施工组织管理机构现场施工组织管理机构是指为完成工程项目施工任务而负责现场指挥、管理和协调工作的组织机构。一个工程项目的施工管理机构，不论部门、层次、岗位的设置，上下、左右关系的安排，都必须与项目的规模相适应，并力求提高管理的效能和效率。由于桥梁工程项目规模大，管理工作和技术业务很复杂，故一般实行分级管理，既保证集中统一领导，又能充分调动各级组织和全体施工人员的积极性。一般桥梁工程施工项目的组织管理机构可以分为三层：一是项目的决策层，掌握生产要素的调配权、劳动力的分配权；二是项目施工的具体管理层，即各类专业技术人员，主要对施工过程中的技术、质量、进度、经济等方面进行管理；三是劳务作业层，包括部分技术工人，以及担任具体的操作及劳务工作的人员。 桥梁施工组织管理机构必须划清职责范围，才能提高管理专业化程度，提高工作效率。划分职责范围要注意适当，过细易造成机构重叠、各自为政、互相牵制，不利于互相配合、共同完成施工任务；过粗则易造成职责不明。同时，在合理分工的基础上，还必须加强相互的协作，使管理工作环环相扣，以实现项目管理的总目标。不同的桥梁工程的规模、类型不同，各职能部门的管理幅度及分、集权的情况会有所不同，要考虑到管理层次和幅度、集权与分权的问题，因而具体施工项目的组织管理机构的形式会不尽相同。施工项目管理机构的主要形式有：直线制、职能制、直线职能制、矩阵制、多维制等。这里只介绍常见的前四种形式的管理机构。(1)直线制按垂直系统建立由高到低的管理层次，不设专门的职能机构，由各级领导执行统一指挥和管理职能。·优点是：结构简单、易于协调、权责分明、指挥管理统一、决策迅速。缺点是：对施工项目负责人的管理业务知识与技能要求较高；没有专业管理分工和职能机构，易产生决策失误；等级分明，不利于发挥机构成员的主观能动性。适用范围：适用于规模小、施工过程简单的工程项目。人员均负有领导责任，并按项目实施的要求把他们有效地组织协调起来，为实现项目目标共同配合工作。矩阵中的所有队员，都要接受所在部门负责人和所在项目的项目经理的双重领导，其行为不完全受控于项目经理，部门负责人有权根据不同工程项目的需要和忙闲程度，将本部门专业人员在工程项目间进行调配，以避免人才在某些项目上闲置而在另一些项目上短缺的情况，提高了人才利用率。同时，由于人才的可调配，使职能部门成为所有项目实施的坚强后盾。、优点是：吸收了部门控制式和混合工程队式的优点，发挥职能部门的纵向优势和项目组织的横向优势。把职能原则和对象原则结合起来，求得企业整体长期例行性管理与工程项目一次性管理的一致性。可能通过职能部门的协调，人才的合理调配，以尽可能少的人力，实现多个项目管理的高效率。另外还有利于人才的全面培养。缺点是：由于此组织形式中的人员接受双重领导，当纵横向需求有矛盾时，当事人无以适从。施工项目的凝聚力有所减弱。同时此组织形式使系统的结合(界面)增加，从而增加了协调管理的难度，对企业及项目管理水平、领导者素质、组织机构的办事效率、信息沟通渠道的畅通提出了较高要求。适用于大型、复杂的施工项目和同时承担多个需要进行项目管理的企业。二、现场施工力量及后勤准备现场施工力量：确立健全现场组织管理机构；根据工程进度计划编制劳动力需要量计划，根据劳动力需要量计划并适当参照工程施工的实际情况，按计划分阶段安排行政、管理、技术人员和各种技工、普工进场；对职工进行计划、技术、安全生产的交底；对特殊工种和缺门工种的培训工作；施工班组要做好作业条件的施工准备工作；组织部分施工机械、设备进场。．后勤工作：安排好施工项目参建人员的衣、食、住、行等后勤保障工作。工程项目施工前的各项准备工作是相互关联和制约的，必须实行统一领导、分工负责，将准备工作做好，为工程项目的正式、大规模施工创造有利的条件。 三、开工申请桥梁工程项目申请开工的条件包括：①施工图经过会审，存在的问题和错误已修正，二级技术交底已完成。②施工组织设计已经监理工程师批准，完成了安全、技术交底。③施工预算的编制已经完成。④现场“四通一平”工作已完成，满足开工要求。⑤材料、成品、半成品和机具设备等能满足连续施工的要求。⑥施工机械、设备在现场经过检修能保证正常运转。⑦劳动力已经集结，且已经过必要的技术培训、安全教育。⑧施工现场的安全预防措施、消防设备已经就位。⑨导线坐标和水准点设置完成，施工测量放样工作已完成。⑩已办理过开工许可证。以上各项工作均完成后，经监理工程师逐项检查、落实，确认具备开工条件，批准开工并发布开工令。第六节桥梁施工组织设计桥梁施工组织设计是指导桥梁工程项目施工全过程中各项技术、经济活动的综合性的基础技术经济文件，对保证施工项目顺利进行、实现预期的技术、经济标具有着极为重要的意义。施工组织设计对整个工程项目从中标到缺陷责任期的全部施工过程的计划、组织和控制进行了全盘考虑、统筹规划，对项目的投入、产出的全过程进行科学的规划和管理。通过施工组织设计的编制，可以全盘考虑施工项目的具体施工条件，拟订科学合理的施工方案和施工进度计划，确定施工顺序、施工方法、科学地组织人力和调配物资，采取各种有效的技术经济措施，保证施工项目按质、按期完成，并取得最佳的经济效益；同时为施工方案在经济上的合理性、技术上的科学性、施工中的可行性进行论证提供了依据；施工企业通过工程施工项目的施工组织设计，可以了解工程施工资源需求的数量和顺序，以便安排企业的各项计划及其他管理工作。施工组织设计可以把工程项目的设计和实际施工、施工技术和经济管理、施工项目和施工企业的施工安排紧密结合，可以将施工单位与协作部门及单位、不同的施工阶段与过程之间的关系更好地协调一致，保证工程项目按计划顺利进行，取得预期的经济和社会效益。一、桥梁施工组织设计1.相关概念(4)分部工程：一个单位工程按其部位的不同，可以划分为若干部分，其中每一部分称为分部工程。例如，桥梁工程可以有基础工程、下部结构、上部结构、桥面系、附属结构等分部工程。(5)分项工程：是建设项目的基本单元，是有专业工种完成的中间产品，可以通过较为简单的施工过程生产完成，有适当的计量单位。如桥梁的基础工程可以划分为围堰、挖基、浇筑、回填等分项工程。(6) 工序：施工生产的某一过程常称为工序，是指一个或多个工人在工作面上利用工具或机械，对同一劳动对象连续进行的施工活动，是施工组织上不可分开，施工技术上相同的过程。工序根据施工组织的深度而有不同的划分，划分越细，时间的组织可以较具体，但是组织和调整较复杂；反之，划分较粗，时间组织的实施性较差。例如，长期计划桥梁工程中可以将预制构件作为一个工序，而短期计划中可将预制不同规格的构件作为不同的工序。2.桥梁施工组织设计桥梁施工组织设计是以工程项目、单项工程或单位工程为对象编制的。编制时，要将整个工程项目分解为各单项工程，将各单项工程分解为单位工程，将单位工程分解为各分部工程，将分部工程分解为各分项工程并进一步分解为各道工序。施工组织设计就是把这许许多多道，工序定义用一定的技术作业链(工艺关系和组织关系)连接起来，合理确定完成各道工序所需的工料机及施工方法及顺序，使整个工程项目完成合同规定的质量、工期要求，并达到优质、低耗的最佳的技术经济效果。二、桥梁施工组织设计的编制原则由于桥梁工程的施工所需要的各类人员、各种物资极为繁多，工程项目施工所处外部环境各不相同，工程施工过程中牵涉到的部门繁多，业务包罗万象，影响工程项目施工的因素十分广泛、复杂。为使工程项目的施工能够顺利进行，避免施工过程的盲目性和施工现场出现混乱现象；同时为了确保工程按合同规定的质量、工期完成，并达到较好的技术经济效益，必须在施工前对施工的全过程进行全面的谋划、组织和安排，做好工程施工的施工组织设计工作。编制桥梁的施工组织设计，必须体现桥梁施工过程的规律性和组织管理的科学性、技术的先进性，在具体的编制过程中要遵循以下原则：1.合理协调时间与空间桥梁工程是一个形体庞大的空间结构，对桥梁工程的施工过程首先要有立体的概念，按照施工时间的顺序，对工程项目的各个构成部分的施工要作出合理的计划安排，确定在何位置、何时间，用何材料和机具设备进行施工。为了处理好这种关系，应考虑工艺关系及组织关系，并利用运筹理论、系统工程原理科学合理协调这些关系，减少开支，降低成本，为实现项目施工的目标做好准备。2．合理安排劳动力资源合理安排劳动力就是要处理好施工过程中劳动力的供需。根据工程量大小及工程进度，合理安排劳动力要求计划，使之按一定规律均衡稳定，避免出现骤增骤减或劳动力不满足的需求的情况。劳动力的骤增骤减会增加生活供应、临时设施及管理费用。总之，劳动力与需求不协调会影响工程进度。桥梁施工中通过编制劳动力需求曲线，并对之进行均衡调整，以达到合理分配人力的要求。3．设备与工艺配套的优选原则桥梁工程的任何一个工程项目都具有一定的工艺流程，相同的工艺流程有时可采用不同的机具设备来完成，具有不同的工期、成本及质量。应通过技术经济比较对不同的机具设备的工序能力进行分析，选择工序能力指数最佳的机具设备完成该工艺流程，以达到较好的经济技术效益。4．协调供应与消耗的关系劳动力的供应与消耗要根据工期要求和工程进度计划，先计算施工速度和材料用量计划，注意处理好人力与物力的关系，周密计划和安排，保证各道工序的作业班组有合理的劳力组合，各班组轮换作业，做到人停工不停，机具不间断地连续施工；防止停工待料或停机待料，节约人力物力，降低工程成本。物资的供应要保证施工现场的消耗。物资供应要与施工现场的消耗相协调，如果供应过剩，则必然增加临时设施费用，同时物资积压过剩会增加了材料费用的支出，最终造成工程成本的增加；如果物资供应不足，必然影响施工的连续性，降低劳动生产率，既延长了工期又提高了工程成本；因此，要协调物资的供应与消耗，可根据工程进度计划计算施工速度和材料用量，再据此计算出最佳库存量及相应的库房面积。5．专业化分工与紧密协作相结合现代的桥梁施工组织管理中，一般均采用流水施工组织原理和网络计划技术编制施工组织设计，施工中采用专业化分工以提高工序质量，并加强紧密协作，以提高工程施工的效率。因此，要协调好专业化分工与协作的关系，以减少窝工，提高各施工环节的工作效率，从而提高整个工程施工的效率，为企业创造最佳的效益。6．最佳技术经济决策 在桥梁工程的施工中，对某些施工项目，可以采用不同的施工方案，从而会产生不同的工期、成本，对于此类工程项目的施工，应对不同的施工方案进行细致地计算、分析、比较，对施工成本进行核算，采用技术经济指标最佳的方案，并对工程施工计划进行合理安排，以取得最佳技术经济效益。三、桥梁施工组织设计的内容桥梁施工组织设计是为实现合同对工程项目工期、质量及投资的要求，而在施工准备阶段就对工程项目的全部施工过程预先进行的谋划与组织，其具体内容如下：(1)确定开工前必须完成的各项准备工作。(2)选择经济合理的施工方案，做好施工的准备和部署①确定合理的施工顺序，尽可能组织流水施工；②选择经济合理的施工方法和施工机械；③合理布置施工力量(包括人员和机械设备等)。(3)编制切实可行、逻辑关系严密的工程进度计划，确定施工速度。(4)编制资源(包括劳力、材料、机具设备、资金等)需要量计划，制订相应的采购、运输计划。(5)布置施工现场总平面图和重点项目的局部平面图。(6)季节性施工的技术组织保证措施(如冬季、雨季、风沙、台风、潮汐、高原以及农忙季节的施工)，保证全年不间断施工；提出切实可行、技术先进、经济合理的施工技术措施、组织措施、安全文明施工措施和质量组织保证措施，并对施工的环境保护与水土保持提出切实可行的保证措施。(7)合理组织工程项目的施工，并对施工方案进行技术经济评价。四、施工组织设计的编制依据桥梁工程项目的施工组织设计是在充分调查、仔细分析不同的桥梁工程和其所处的环境条件、施工条件等主客观因素的基础上编制的。不同的桥梁工程项目的施工组织设计的编制依据有共同的地方，也因具体情况的不同而存在显著的差异。其相同的编制依据的主要内容有：(1)国家的有关规定、规程和规范及上级的有关指示。(2)计划和设计文件包括已批准的计划任务书、初步设计、技术设计和施工图设计。(3)建设地区的技术经济资料，包括地形资料、工程地质资料、水文气象资料；地方相关企业、交通运输、资源供应情况等。(4)施工单位可能配备给该工程项目的人力、机械设备，当地可利用的施工企业的施工力量、技术水平和施工经验等。(5)其他的有关合同规定。第七节桥梁施工组织设计的分类编制桥梁施工组织设计根据项目本身的规模、特点和工程项目的不同实施阶段，可以划分为不同的类型，一般有以下几种划分方式。一、按工程项目的规模、特点划分1．桥梁施工组织总设计桥梁施工组织总设计是以整个桥梁工程项目为对象，以初步设计为依据，由总承包单位编制的全局性施工总指导文件，是一个项目轮廓性、粗线条的施工计划安排，一般按照项目实施总目标进行控制，可以作为各单位工程施工组织设计及年度施工计划编制的依据。2.单位工程施工组织设计．单位工程施工组织设计是以单位工程为对象，以施工图为基础，以施工组织总设计为依据，由承包单位编制的对单位工程的施工具有指导作用的技术、经济文件，一般较为具体、详细，可以作为编制分部、分项工程施工方案及季度、月度计划的依据，是对单位工程施工进行科学管理、提高企业经济效益的重要手段。3.分部、分项工程施工方案或技术措施 分部、分项工程施工方案或技术措施是以分部、分项工程为对象，以单位工程施工组织设计为依据编制而成的，主要是对于某些特别重要、复杂、技术难度大而缺乏施工经验的分部、分项工程进行编制的。分部、分项工程施工方案或技术措施具体、详尽列出这些分部、分项工程，并通过研究或试验作出它的施工方案或具体施工措施。例如，深水基础、特大构件安装、高空架设工程、大体积混凝土工程的施工和施工新技术的应用等根据工程项目实际情况不同，对于冬季、雨季、风沙、台风、潮汐、高原以及农忙季节时施工的工程项目，为了保证工程质量、施工安全、提高劳动生产率和机械效率，也需要编制专门的详细的施工方案或技术保证措施。二、按工程项目实施阶段划分1．规划性施工组织设计规划性施工组织设计是设计单位在设计阶段编制的施工组织设计，是结合结构设计计算和编制概、预算的需要而编制的。它把桥梁设计计算付诸实际施工，并制订桥梁施工的轮廓计划，初步拟订了施工方法、施工程序及施工的时间安排。，2．指导性施工组织设计施工单位在开工以前，深入了解和研究了设计文件，以及调查复核了现场情况之后，依据规划性施工组织设计对投标文件进行修订或重新编制的更详细、具体、完善的施工组织设计，称为指导性施工组织设计。·桥梁工程的指导性施工组织设计具有全面指导施工全过程的作用，它确定了桥梁工程的施工顺序，选择了施工方法和施工机械；编制了工程项目的进度计划、各种资源需要量以及采购、运输计划，安排了施工准备工作计划，进行了施工现场总平面布置图及部分临时工程的设计和规划，提出了保证工程质量、缩短工期、降低成本的措施。第三节介绍的就是指导性施工组织设计，是组织桥梁施工的总体规划，整个施工过程中所有工作都应该依据和围绕这个计划进行。3．实施性桥梁施工组织设计实施性施工组织设计是桥梁施工过程中基层施工单位根据各分部工程(如基础工程、下部工程、上部构造预制、附属工程)的具体情况，及负责施工的队或班组的实际施工力量而编制的施工方案或技术措施；它是以指导性施工组织设计为依据，将其按时间或结构进行分解后编制的；执行实施性施工组织设计时应根据实际情况适当的调整原计划，将符合实际情况的新计划交付下一阶段执行。实施性桥梁施工组织设计一般将工程项目的总目标分解为许多子目标，把管理工作重心放在子目标上，以总目标为核；以子目标为基础，以子目标的实现保证总目标的实现。在实际的实施中，一般可以将项目的总目标按时间分解为年度、季度、月、旬子目标，以旬保月，以月保季，以季保年，以年保项目总目标的实现。实施性桥梁施工组织设计的主要内容有：(1)由于实施性施工组织设计是基层单位用来直接指挥施工的计划，必须根据工程规模和实际需要，编制出具体详细、可操作的、所需单位时间的施工进度计划。(2)根据施工进度计划，具体计划出劳力、机具、材料等单位时间的需要量，并规定班组及机械在作业过程中的移动路线及日程。(3)结合具体情况，确定具体的施工方法及其工序、劳动组织及机具配备。(4)编制计划时要有调剂的余地。桥梁工程施工所处的环境复杂，影响工程计划的因素繁多，在编制计划时，对此应有充分的考虑，对计划的安排留有调剂的余地，以减小或消除这些影响，尽可能地保证整个计划的正常进行。实施性桥梁施工组织设计，应具体、详细、符合实际、易于操作，不可因过于抽象、复杂、繁琐而失去指导实际施工的意义。第八节桥梁施工组织设计的编制这里介绍的是用来指导桥梁施工的指导性施工组织设计和单位工程施工组织设计，二者的内容和编制方法相同，其他类型的施工组织设计一般是在此基础上的进一步简化或深化。一、编制依据见本章第六节的内容。二、工程概况工程概况主要包括以下内容： 1．工程项目特点（1）建设地点、时间(2)工程性质：是新建、改建项目还是续建项目；(3)工程规模：包括桥长、桥宽、工程数量、投资规模、占地面积等内容；(4)工程期限：包括开、竣工日期，重点工程项目完工时间等；(5)结构概况：结构概况对桥长、桥宽、桥高、跨径、孔数等特征加以详细说明，并对桥梁的结构体系和所用主要材料的数量进行描述，对采用的新结构、新材料、新工艺，也应加以说明；对于立交桥，还需简述立交的层数、平曲线半径、长度、缓和曲线长度、加宽值、超高值及竖曲线半径、长度等资料。(6)复杂程度：复杂程度可按建设部制定有关标准区分该工程的等级范围：一级桥梁工程：单跨lOOm以上，总长1000m以上；二级桥梁工程：单跨40m以上，总长200m以上；三级桥梁工程：单跨40m以下，总长200m以下。2．技术经济条件(1)桥位附近地形地质、水文气象、地震烈度等情况；(2)当地物资(建材、劳力、水、电等)供应情况；(3)当地及施工所处地区的交通状况；(4)当地相关企业的能力及可利用程度。三、确定桥梁施工方案制订战略部署．编制桥梁施工组织设计首先是选择和制订桥梁施工方案，桥梁施工方案是桥梁施工组织设计的核心，也在很大程度上决定了施工组织设计本身水平的高低，并直接关系到工程的成本、工期和施工质量。确定桥梁工程的施工方案，首先要切实可行，其次要做到技术先进、施工安全、经济合理。如果有多个可选择的施工方案，则应通过对不同的施工方案进行的技术经济分析，选择技术经济效益好的施工方案，以提高工程的投资效益。桥梁施工方案的内容包括：施工流向及顺序的确定，施工方法、施工机械的选择，施工段组织和流水作业的安排，施工力量的部署等。(一)确定桥梁施工流向及顺序1．确定桥梁施工流向桥梁工程施工流向是解决桥梁构件在空间上能否合理施工的顺序问题。合理选择施工流向既涉及到最佳排序问题，也涉及到工程所处地区的地形、地质、水文、气候等因素，以及经济阀题。例如，在桥梁基础和墩台施工中，工程量或劳动量不相等，如何使工期最短呢?因为跨河流的桥梁的施工流向常常受河流水位的影响，而水位又随气候、季节而变，在旱季，跨河桥梁的基础施工流向可安排从一岸到另一岸或从河中，并分别向两岸延伸施工，桥墩升高一般随基础施工流向；在雨季，河水上涨，河床中间施工难度增大，一般安排施工流向为从两岸向河中间靠拢，但是这样两岸都必须安排施工单位，修建临时设施，调动施工机械设备、进行物资供应等，会导致临时设施、非生产人员数量相对增多，工程成本提高，因而选择的施工流向还应考虑到工程的成本的增加，考虑到相关的经济问题。对于各种类型的立交桥，尤其是城市立交桥工程，不仅存在平面上的施工流向，而且还涉及立面上的施工流向的确定。施工流向是组织施工的重要一环，决定着一系列施工活动的开展和进程，影响着工程的施工质量和施工安全，也影响施工企业的经济效益，要全面权衡、通盘考虑、合理确定施工流向。2．确定桥梁施工顺序桥梁施工顺序是指桥梁工程中的单位工程中各分部、分项工程施工的先后次序，它既是一种客观规律的反映，也包含了人为的制约关系。 在安排桥梁施工顺序时，既要考虑施工组织设计要求、施工工艺要求的工艺顺序，又要考虑到组织关系，组织关系要以工艺顺序为基础，应尽量为工艺顺序提供有利的条件。工程施工的工艺顺序由施工组织、工期和质量要求来决定，是客观规律的反映；无法改变；组织关系则解决了不同工艺在时间和空间上的搭接问题，是人为的制约关系，可以调整优化，处理好桥梁工程施工的组织关系和工艺顺序就可以确定桥梁的施工顺序。在确定施工顺序时，在保证工程质量和施工安全的前提下，力求做到充分、合理利用空间，争取时间，实现缩短工期、降低成本、提高施工的经济效益。安排桥梁施工顺序时，需要考虑以下要求：(1)桥梁施工工艺的要求在确定桥梁施工顺序时，必须遵循各施工过程之间的工艺顺序关系。工艺顺序关系是桥梁施工过程中存在的客观顺序关系，随桥梁的结构构造、施工方法与施工机械而改变。(2)桥梁施工组织的要求桥梁施工顺序可能有几种方案，应从施工组织技术经济的角度进行分析、比较，选择最经济合理、有利于施工和开展工作的方案。(3)桥梁施工方法和施工机械的要求桥梁施工顺序应与采用的施工方法和施工机械协调一致。例如，桥梁上部结构的施工中，连续梁按顶推的施工方法或按先简支后连续的施工方法施工时，在施工场地的平面布置、梁体的预制、预应力束的张拉顺序、梁体安装的施工顺序等方面有很大的差异，甚至桥梁的基础、墩台、桥头引道的施工顺序也不相同。(4)当地水文气候条件的要求当地水文、气候条件，尤其是水文条件，对跨河桥梁工程的施工顺序有很大的影响。由于雨季和旱季的河流水位有很大差异，因此，在河中的基础施工顺序会有很大差异，以至影响到桥墩施工和梁体安装的顺序。在南方，应当考虑雨季的特点；在北方，应当考虑冬季的施工特点。在安排施工顺序时，要将某些项目安排在冬季或雨季，而在冬季或雨季到来之间，有些项目必须完成，如沥青混凝土桥面的施工，因为这些项目在冬季或雨季不能施工。由此可见，气候条件会对施工顺序有着很大的影响。(5)质量安全的要求桥梁工程合理的施工顺序应使各施工过程的搭接能保证质量和安全，一般情况下可以按以下顺序安排施工：①先地下、后地上，先主体、后附属；地下由深到浅；地下、地上尽量平行、交叉进行；②在保证施工人员连续工作的前提下，同时能充分、合理利用工作面；③合理确定组织流水作业时流水组中的施工段数目，保证各组流水工期之和最小。不同的施工顺序会导致不同的工期、劳动力消耗量和工程成本，具有不同的经济效益。例如在江南的一座跨河特大桥的实际施工中，由于桥梁所跨越的河流与长江相连，而开工时间错过了枯水季节，主桥的深水基础若按一般规律，先行施工，则随水位的不断上涨，对于由基础工程的施工而设置的临时工程及相关的人力投入将十分巨大；此时在征得业主同意后；采用了不同的施工顺序，先将施工力量投入于两岸的陆地、跨越小河流及水塘的引桥部分的施工，待下半年河流水位降至最低水位时再进行深水基础的施工，仅此一项，节约的临时工程及相关的费用就数百万元。由此例可见，不同的桥梁施工顺序对桥梁施工项目的工程成本的影响之大。因此，在确定桥梁施工顺序时，要拟定多种方案，对这些方案进行技术、经济比较，从中选择最佳方案作为推荐方案。在编制桥梁单位工程的施工组织设计时，要确定各分部、分项工程的施工顺序，并作出简明扼要的文字说明。(二)选择施工方法桥梁工程项目的施工方法是根据桥梁施工方案的基本要求，为桥梁各分部、分项工程在具体施工条件下拟订的战术措施，对工程的实施具有决定作用，是施工方案的核心内容。桥梁工程的各分部、分项工程可以采用多种不同的施工方法，使用多种不同的施工机械进行施工。每一种方法都适用一定条件，具有其各自的优缺点，完成同一工程项目需要的工期和成本均不相同。 例如，桩基施工采用哪种成孔方式，是人工挖孔还是机械成孔；采用回旋钻还是冲击钻成孔；明挖基础采用何种围堰，是采用人工开挖还是机械开挖；混凝土工程采用集中拌和还是就地拌和；上部结构安装采用缆索吊装还是导梁架设等。总之，应仔细分析比较，选择适合本工程的先进、合理、经济的施工方法，以实现较好的经济效益。在选择施工方法时，要坚持以经济原则为主，并根据具体情况灵活处理。当成本与工期之间不协调时，应该首先选择成本低而工期较长的施工方法；对于工期紧的工程项目，也可选择工期短而成本略高的施工方法。；确定桥梁施工方法应重点突出，凡是采用新技术、新工艺和有关键作用的项目，应详细说明；对于常规施工方法的项目，应当简明扼要。在后面的内容中，我们将结合具体实例详细说明。(三)桥梁施工机械的选择桥梁工程的建设施工需要消耗巨大的社会劳动，在大型桥梁施工中，大量的运输装卸工程量、大型钢筋混凝土和钢构件的预制和安装等繁重的施工过程，必须采用机械化的施工，才能有利于改善劳动条件、减轻劳动强度、提高劳动生产率，体现社会生产力的不断发展和文明程度的提高。现代的桥梁工程施工中，随着科技的进步，机械化程度越来越高，机械化施工已经成为现代化施工的重要标志，施工中采用的机械设备的数量、种类、型号也越来越多。施工机械的选择，也成为桥梁施工方法选择的中心环节，是制订桥梁施工方案时需要解决的又一重要问题。对于一项工程，可能多种施工机械都能承担并完成，而每种机械都有相应的施工方案，这时应从这几种备选的方案中，通过技术经济比较，本着组织上可行、机械获得上可能、技术上先进、经济上合理的原则进行选择。选择桥梁施工机械的方法主要有以下几条：(1)选择桥梁施工机械时，首先应选择从事主要工序作业的主导工程的施工机械，要结合桥梁工程特点和其他条件确定其最合适的类型。桥梁工程规模对机械的选用有一定的影响，规模小的桥梁工程，选择大型施工机械会相应增大运输、安装等费用，提高了工程施工的成本；另外，机械的通用性对机械的选用也有影响，该机械是否可作其他用途或适合将来的使用；安装场地能否满足所需要的空间；从车站或码头到工地的运输道路能否满足需要；机械的噪声、振动是否超标，能否满足文明施工的要求等等，对施工机械的选用均会有不同程度的影响。(2)选择与主导机械配套的各种辅助机械或运输工具时，应注意使它们的生产能力互相协调—致，使主导机械的生产能力得以充分发挥。例如，桥头引道的土方工程中或基础工程的开挖中，主导机械是挖土机，辅助机械是汽车，汽车容量是挖土机斗容量的整倍数，汽车数量应保证挖土机连续工作。又如在结构安装施工中，运输机械的数量及每次运输量，应保证起重机械连续工作。(3)在一个桥梁工地上，如果机械的类型很多，会使机械修理工作复杂化。为此，在工程量较大，适宜专业化大生产的情况下，应该采用专业机械；工程量小而分散的情况下，尽量采用多用途的机械，使一种机械能适应不同分部分项工程的施工需要，即一机多用。例如，挖土机既可用于挖土，又可用于装卸、起重和打桩。这样既便于工地上的管理，又可以减少机械转移时的工时消耗。同时还应考虑充分发挥施工单位现有机械的能力，争取实现综合配套。一般情况下，标准机械是能满足一机多用这个要求的，标准机械容易买到，也比较容易变卖处理；它的折旧费低，因此施工单价也相应低；标准机械可靠性较高，机械故障排除快，停机时间短，配件价廉、易购，维修、保养方便。因此一般能用标准机械完成的工程，应尽可能选用标准机械。(四)尽量组织平行、流水作业，缩短工期 流水作业是一种科学的施工组织和管理方法。对于规模大的桥梁工程，一般都尽可能采用流水作业法。流水作业法是现代化施工的先进作业方法，它是建立在专业化、紧密协作和大批量生产的基础之上，工人重复工作、技术熟练，工作效率高、质量有保证、施工安全可靠，施工现场有条不紊，呈现出连续、均衡、有节奏的施工；资料需要量连续、均衡，产品完成有节奏，消除了顺序施工中时断时续、平行施工中过分集中的现象；工作面得到充分、合理的利用，工人连续施工，无窝工、窝机现象，工作效率较高。桥梁工程施工中，组织流水作业既可缩短工期、降低成本，还可提高质量，从而提高经济效益。基础、墩台浇筑，梁体预制，大梁安装等均可组织流水作业；在桥头引道工程中，对于成批的小桥也可各自组织流水作业。桥梁施工中，平行施工法的工期最短，工作面可以得到充分利用，在桥梁施工中可利用平行作业法原理，组织多组流水作业，使其平行，可以大大缩短工程工期。在无法组织流水作业的情况下可以采用顺序施工法，但是对于现代化的桥梁施工，顺序施工法缺点远多于优点，一般不采用。(五)施工方案的技术经济分析施工方案的分析有定性及定量分析及综合指标分析法，简述如下：1．定性分析法是结合施工实际经验，对多个施工方案的优点、缺点进行分析、比较，如施工操作上的难易程度及可靠性；方案可否为后续工序提供有利条件，能否体现文明施工等。2．定量分析法是通过对各方案工期、成本、效益等一系列单个技术经济指标进行计算对比，从而确定最优施工方案。．(六)施工力量布置施工力量布置是进一步完善施工方案的战略举措，是为实现桥梁工程施工目标所做的具体安排。通过施工力量的布置，为估算施工速度和进一步制订工程进度计划、资源需要量计划、物资的采购和运输计划、施工总平面图的设计等提供了物质条件。施工力量的布置与施工速度估算是反复比较进行的，要满足合同规定的工期指标或上级的指令工期。施工力量包括以下内容：劳动力的数量及劳动能力、劳动生产率的大小；施工机械设备的数量、施工能力、机械效率；技术人员、管理人员的素质；技工的种类及素质等。布置施工力量时，注意以下几点：①施工力量布置与选择的施工方法和施工机械有关；②施工力量的布置与工程数量有关；③施工力量的布置与工作面大小、施工段的划分、施工过程的多少等有关；，④事前安排好施工力量的调转工作方式和调转计划；⑤布置施工力量要具体到各分部、分项工程上，同时不要忽视安排料场、构件预制场及附属加工企业的人员、机械配备问题。习题与思考1、桥梁施工准备工作的任务是什么？2、桥梁施工的技术准备包括哪几个方面？3、施工项目管理机构的主要形式有哪些？4、简述桥梁施工组织设计的编制原则5、简述桥梁施工组织设计的分类6、资料参考：范文百科网www.bk188.cn详细出处参考：http://www.web17.cn/'
