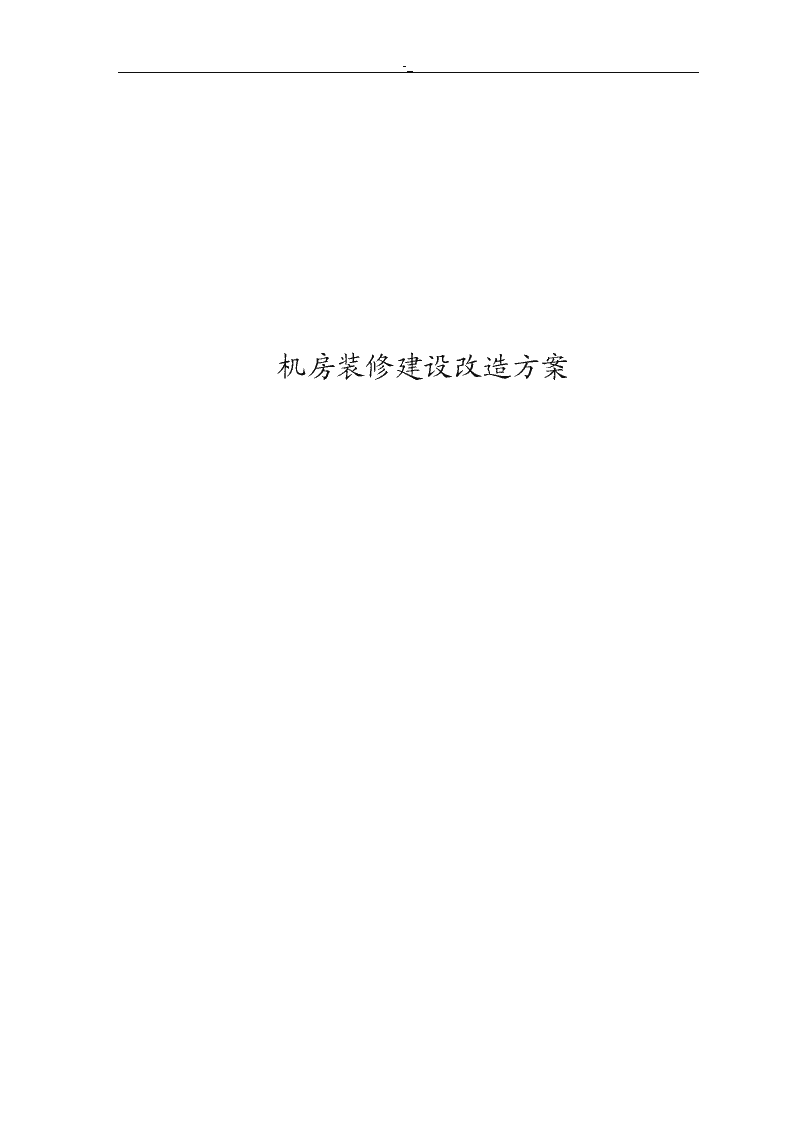

机房装修!招投标方案

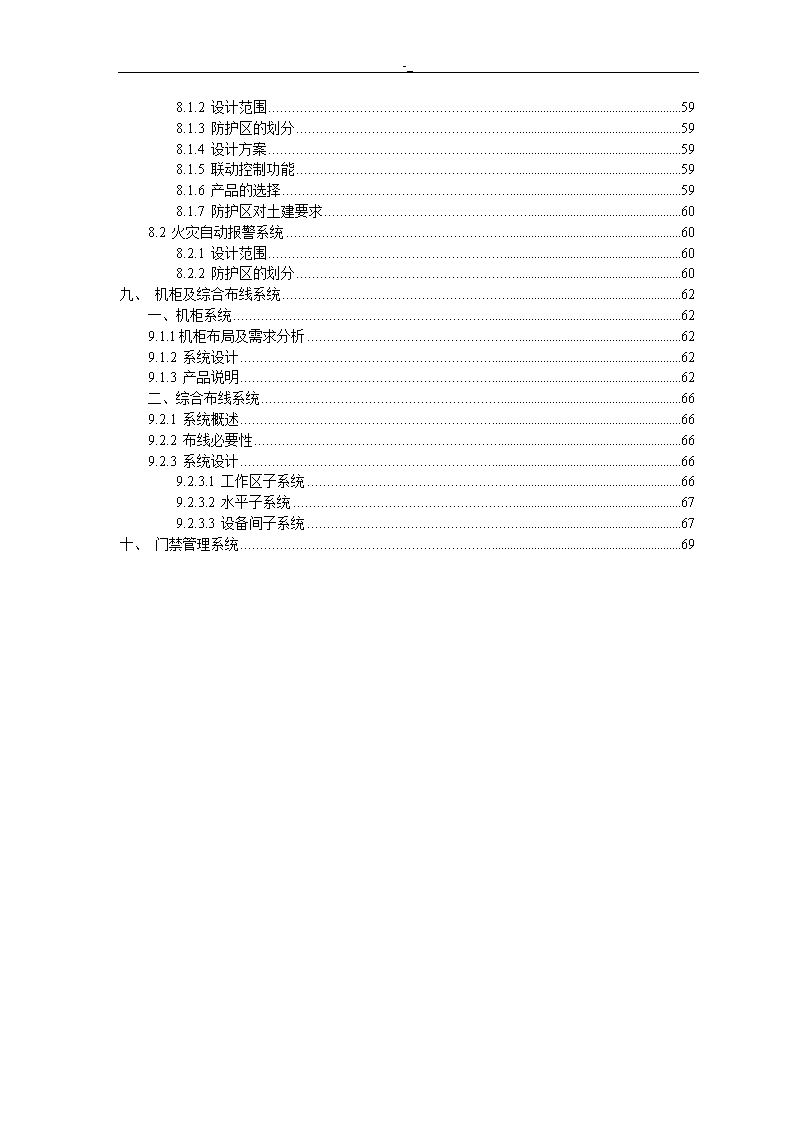

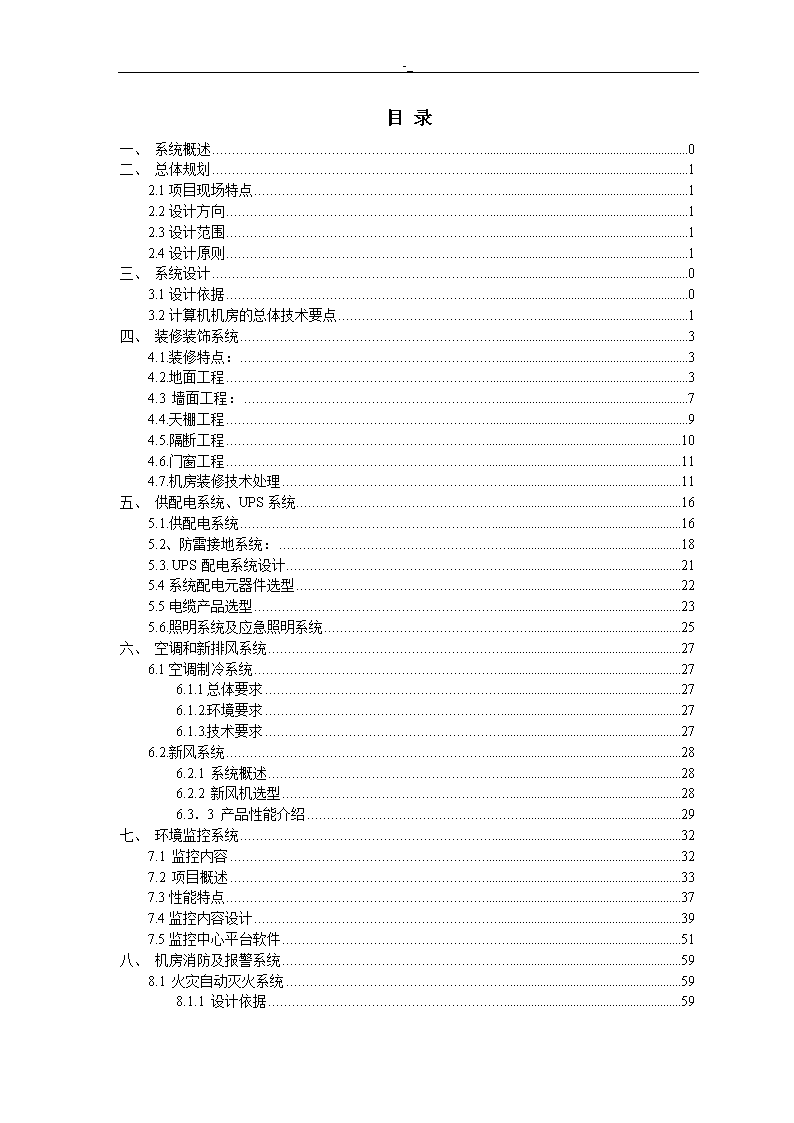

'-_机房装修建设改造方案 -_目录一、系统概述0二、总体规划12.1项目现场特点12.2设计方向12.3设计范围12.4设计原则1三、系统设计03.1设计依据03.2计算机机房的总体技术要点1四、装修装饰系统34.1.装修特点：34.2.地面工程34.3墙面工程：74.4.天棚工程94.5.隔断工程104.6.门窗工程114.7.机房装修技术处理11五、供配电系统、UPS系统165.1.供配电系统165.2、防雷接地系统：185.3.UPS配电系统设计215.4系统配电元器件选型225.5电缆产品选型235.6.照明系统及应急照明系统25六、空调和新排风系统276.1空调制冷系统276.1.1总体要求276.1.2.环境要求276.1.3.技术要求276.2.新风系统286.2.1系统概述286.2.2新风机选型286.3．3产品性能介绍29七、环境监控系统327.1监控内容327.2项目概述337.3性能特点377.4监控内容设计397.5监控中心平台软件51八、机房消防及报警系统598.1火灾自动灭火系统598.1.1设计依据59 -_8.1.2设计范围598.1.3防护区的划分598.1.4设计方案598.1.5联动控制功能598.1.6产品的选择598.1.7防护区对土建要求608.2火灾自动报警系统608.2.1设计范围608.2.2防护区的划分60九、机柜及综合布线系统62一、机柜系统629.1.1机柜布局及需求分析629.1.2系统设计629.1.3产品说明62二、综合布线系统669.2.1系统概述669.2.2布线必要性669.2.3系统设计669.2.3.1工作区子系统669.2.3.2水平子系统679.2.3.3设备间子系统67十、门禁管理系统69 -_一、系统概述**某某某中心机房作为**某某某网络信息中心的重要环节，为整个**某某某系统提供数据基础支撑，中心机房建设是某某某信息化建设的亮点。它保证着某某某正常的信息化工作，同时为征税管理、税源调查、企业及个人网上申报结算等工作的正常开展有重要意义。同时希望机房建成后能满足今后若干年发展需要，故应考虑其美观性、经济合理性、实用性、先进性、可靠性、可扩展性、节能与环保性。全面实现科学化管理的总体目标。**某某某智能化机房系统设计及施工工程是一项高技术、高性能的系统工程。它不仅需要具有丰富经验的设计人员，按照国家标准和国家施工规范，设计出满足国家计算机设备正常安全运行所需的环境的工程，而且面对一日千里的科技发展趋势，怎样确保不断更新的设备的正常运行，并给从事设备操作的工作人员创造良好的工作环境，这些问题也越来越被重视。计算机设备不同于其他的机器设备，对环境的质量有着严格的要求。机房环境除必须满足设备对温度、湿度和空气洁净度，供电电源的质量（电压、频率和稳定性等），接地地线、电磁场和振动等项的技术要求外，还必须满足在机房中工作的人员对照度、空气的新鲜度、流动速度、噪声的要求。这些设备属于贵重精密设备，它们集中操作的场地又属于关键和脆弱的工作中心。因此，信息中心又是安全保卫的重点。数据中心对消防、安全保密也有较高的要求。场地技术是一门综合性很强的科学技术，它涉及到供、配电技术、空调技术、自动检测与控制技术、抗干扰技术、净化、结构化布线、消防、装修等多种专业。如何有效的将上述专业结合为一个总体而不是独自的单元存在，使机房各专业能不错、不漏、不碰，在设计阶段把问题消灭在萌芽中，是一个单位综合实力的最好体现。此次工程项目应该注入长期从事关键性基础设施设计建设和运维、并具备国际先进工程案例的工程师的专业经验。这样才能为某某某机房信息中心的高端设备的可靠运行提供一个良好的环境。设计人员应使数据中心的各个功能系统不仅能满足现有的应用，而且要适应今后企业规模的扩展与业务的高速发展需求。 -_一、总体规划2.1项目现场特点本项目位于办公楼二楼，面积约为180平方。由于此机房不是独立建筑，需要考虑上下楼与本层之间的防水、保温、安全、室外整体协调等隐患问题,设计方案中将会针对此部分做设计。2.2设计方向对某某某智能化机房系统基础配套设施可行性研究和设计，确保工程的设计质量，建立一个自主可控／自主方便调度资源的机房。2.3设计范围本次的设计范围为某某某智能化机房区域，本次项目内容包括机房装饰装修工程（地面、顶面、墙面、灯光等）、供配电系统工程、防雷与接地系统工程、机柜及PDU工程、UPS系统工程、精密空调系统工程、机房新风换气工程、综合布线系统工程、消防报警气体灭火工程和环境监控门禁工程。计划工期70日历天。2.4设计原则系统性某某某智能化机房的规划设计应基于NCPI（网络关键物理基础设施）的设计理念，将机房中与业务系统和信息技术紧密相关的电力、空调、机架、管理、维护等关键基础元素看成一个有机的整体，合理、科学、系统进行设计与考虑，在设计中就考虑到机房的一个全生命周期的需求。现在很多设计单位的设计理念和思想存在着不足，系统性、可用性不高，在完工的时候能合格，但是在维护、扩容的过程中存在着很多的冲突与不合理。另外这些设计单位一般忽视为客户进行长期考虑，长远规划思想不成熟，满足客户灵活需求方面的经验不足，且没有场地运维和管理经验，不能为客户提供管理咨询服务，最终导致客户方得不到成熟的咨询设计一体化服务，徒有高级设备，却不能发挥应有的效益，而造成投资的浪费和不同程度的损失。以上就是国内存在的所谓“一流的设备、二流的设计、三流的管理”的问题。 -_在我们的设计环节中，各个系统都不是独立完成的，虽然一个数据中心涉及了很多的学科和专业，但是在物理上、空间上、流程上、安全上都是互相影响、互相牵制的，因此，在整个设计中将会有在数据中心方面经验丰富的专家进行主持，各个专业的工程师都将配合专家进行相关的设计。灵活性一个数据中心，在前期建设之初，存在很多需求的不确定性，而这个不确定性往往随着我们数据中心的建设而变的明确，或是后期使用过程中才能明确。因此数据中心的灵活性就变的尤其的重要。我们将在建设初期就考虑到了这些不确定的需求。可扩展性数据中心的建设必须立足于现在，着眼于未来，尽量按照“按需增长、增量投资”的原则进行基础配套设施的设计，对今后不宜再次扩展建设的基础设施应充分考虑今后业务发展的需求予以建设。可用性机房基础配套设施设计要充分考虑设备级、系统级的高可用性与故障的可恢复、可维护与维修支持能力。另外，基础配套设施的设计除了要满足应用需求外，其设计风格还应和整个企业的文化形象融为一体。通过对主要动力配电和空调系统的安全性、稳定性设计，从而提高整体系统的可用性。经济性机房配套设施设计在满足系统性、可扩展性和可用性的基础上，要求实用性强、费用合理，以科学、合理的设计求得建设资金的节约。为了防止过度投资，对于每个系统的设计，都将进行经济分析论证，如电力系统进行供电等级划分，空调系统针对不同区域提供不同空调设备等，经济分析论证将结合设计和设备选型整体考虑，以达到较高的投资效益。安全性机房设计要考虑安全可靠，操作维护方便。包括信号接入安全，系统运行安全，动力环境安全，防雷接地安全，消防与安防安全，人身安全。系统、供配电及机房环境等要考虑比较完善的监控、监测手段，便于维护、便于操作。 -_ -_一、系统设计3.1设计依据设计参照的标准及规范：1、《电子计算机场地通用规范》(GB/T-2887-2000)2、《电子计算机机房设计规范》（GB50174-2008）3、《计算站场地安全要求》（GB9361-88）4、《建筑设计防火规范》（GB50016-2006）5、《建筑内部装修设计防火规范》(GB50222-95)6、《高层民用建筑设计防火规范》（GB50045-95）（2005版）7、《民用建筑工程室内环境污染控制规范》(GB50325-2001)8、《民用建筑电气设计规范》（JGJ/T16-92）9、《低压配电设计规范》(GB50054-95)10、《建筑物防雷设计规范》（GB50057-94）（2000版）11、《建筑物电子信息系统防雷技术规范》（GB50343-2004）12、《采暖通风与空气调节设计规范》（GB50019-2003）13、《智能建筑设计标准》（GB/T50314-2006）14、《安全防范工程技术规范》（GB50348-2004）15、《建筑与建筑群综合布线系统工程设计规范》（GB/T50311-2007）16、《气体灭火系统施工及验收规范》（GB-50265-97）17、《火灾自动报警系统设计规范》（GBJ116-98）18、《电子计算机机房施工及验收规范》（SJ/T30003-93）19、《供配电系统设计规范》（GB/T50052-95）20、《建筑照明设计标准》（GB/T50034-2004）21、《建筑电气工程质量验收规范》（GB/T50303-2002）22、《电力工程电缆设计规范》（GB50217-94）；23、《电能质量公用电网谐波》（GB/T14549-93）；24、《通信机房静电防护通则》（YD/TT54-95）； -_25、《通用用电设备设计规范》（GB50055-93）；26、《通信机房静电防护通则》（YD/TT54-95）；27、《通用用电设备设计规范》（GB50055-93）；28、《民用建筑线缆标准》(EIA/TIA586)29、《智能建筑工程质量验收规范》(GB/T50339-2003)30、《建筑与建筑群综合布线系统工程施工及验收规范》(GB/T50312-2007)31、《建筑内部设计防火规范》（GB/T50222-95）32、《建筑给排水设计规范》（GB/T50015-2003）33、《通风与空调工程施工及验收规范》（GB/T50243-2002）34、《消防疏散标志设置标准》（GBJ01-611-2002）3.2计算机机房的总体技术要点1.温湿度：开机时环境要求级别A级B级主机房温度（开机时）23±1℃主机房相对湿度（开机时）40%～55%主机房温度（停机时）5℃～35℃主机房相对湿度（停机时）40%～70%主机房和辅助区温度变化率（开、停机时）<5℃/h，并不得结露2.尘埃：主机房在静态条件下测试，≥0.5μm的尘粒数应＜18000/dm3。3.噪音：主机房内的噪声，在计算机系统停机条件下，主操作员位置应小于68dB（A）。4.无线电干扰场强：在频率为0.15～1000MHz时，主机房内应≤126dB。5.静电泄漏电阻：主机房地面及工作台面的静电泄漏电阻，应符合现行国家标准《计算机机房用活动地板技术条件》的规定。6.绝缘体的静电电压：≤1Kv。 -_7.计算机机房供电系统根据计算机的性能、用途和运行方式等情况，划分为A、B、C三级，如下：（本工程按A级机房考虑）供电电源质量要求A级B级C级稳态电压偏移范围（%）±3±5稳态频率偏移范围（HZ）±0.5输入电压波形失真率(%)≦5零地电压（V）＜2瞬时断电允许时间(ms)0～40～10——8.采用三相五线，接地采用TN-S方式，在稳态下，应达到电压220V±2%，频率50±0.02HZ，波形失真不大于5%，瞬时断电时间小于4ms。在稳态下，波形失真不大于5%，瞬时断电时间小于4ms。9.主机房内绝缘体的静电电位不应大于1kV。10.照度：距地面0.8m处：机房>500LX，辅助机房>300LX，应急照明>30LX。11.接地电阻：接地电阻<1Ω，零地压降<1V。12.机房要求防火、防水、防尘、防害、防盗、防雷、防静电、隔热、保温。13.振动：停机条件下，主机房地板表面垂直及水平方向的振动加速度≤500mm/s2。14.负荷分配：三相电流不平衡度≤20%，三相电压不平衡度≤5%15.电磁干扰：机房内无线电杂波干扰≤0.5V/m；磁场干扰强度≤800A/m。一、 -_装修装饰系统4.1.装修特点：体现特点——营造高科技现代化的办公环境、人性化设计理念。布局明了——考虑计算机系统、网络设备及其它附属设备的布局，便于管理。格调淡雅——恰当的色彩搭配，营造淡雅、明净、柔和、协调氛围，赏心悦目。利于健康——在材料选用方面充分考虑环保因素，选用气密性好、无毒的材料。4.2.地面工程防尘漆推荐品牌：卓越牌（卓越/山东）在机房的各项工程技术设施中，地面工程是一个很重要的组成部分，它涉及到空调下送风通道及风量分配、动力及UPS电力线路附设、地面防潮保温、防静电及各类接地布置等工程。防尘漆需要选择等级一级，超耐碱，超强遮盖力，超耐洗刷，防水，防尘效果。现如今防尘漆市面很不完善，坚决不能购买三无产品，假冒伪劣150元左右的，如白桶上张贴产品信息的防尘漆，如此图此防尘漆不带防水功能，不防尘，不环保。杜绝使用。 -_推荐品牌卓越牌（山东）防尘漆，防尘效果，防水，超耐碱，超强遮盖力，超耐洗刷，QS认证齐全，如此图市场价650元左右才是正规产品，才能把机房防尘的各项指标达到。地板推荐品牌：汉耐铁牌（山东）在机房的各项工程技术设施中，地面工程是一个很重要的组成部分，它涉及到空调下送风通道及风量分配、动力及UPS电力线路附设、地面防潮保温、防静电及各类接地布置等工程。1、地面结构设计地面工程包括三个部分①地面保温、洁净工程；②地面防静电地板工程；③机柜金属基础底座； 地面防静电地板工程：推荐一线品牌：汉耐铁牌（山东）美露汉铁牌硫酸钙达到德国美露硫酸钙地板水平。地面工程中防静电工作是该分项工程的重点,因为机房电子设备的高速运行、操作者与设备及工作台摩擦、空气流通摩擦，导致机房内产生大量的静电，而静电是电子设备的天敌，其危害有下列四种方式：(1)、静电吸附：静电的力学效应会使机房空气中的浮游尘埃被吸附于设备芯片上，日积月累的尘埃严重影响设备正常工作。 -_(2)、静电击穿：静电放电引起电子器件击穿，静电对电子器件损害导致其硬击穿和软击穿，硬击穿是一次性造成芯片介质击穿、烧毁等永久性失效；软击穿则是造成器件的性能劣化或参数指标下降而成为隐患，器件参数变化很可能使整机运行不正常，或运行一段时间后不能工作，因此软击穿比硬击穿带来的危害更大。(3)、静电感应：静电积累到一定程度会产生静电场，该静电场使电子元气件感应出正或负静电荷，静电荷不断积累形成较高的静电电压，会对电子元气件放电造成危害。(4)、静电脉冲：静电放电时产生电磁脉冲，静电放电可产生频带几百千赫兹—几十兆赫兹、电平高达几十毫伏的电磁脉冲干扰，当脉冲干扰藕合到计算机和低电平数字电路时，致使电路发生翻转效应，出现误动作。强能量的电磁干扰，可使静电敏感器件遭到严重破坏。为此，需要抑制静电产生并把产生的静电缓慢排除，防静电活动地板就具备这一功能。防静电地板铺设在计算机机房的地面上，防静电活动地板上安装着计算机设备及其他电子设备，而在防静电活动地板与保温地面之间的空间内可以敷设连接设备的各种管线。活动地板具有可拆卸的特点，因此所有设备的导线、电缆的连接，管路的连接及检修更换都很方便，敷设路线距离最短，因而可减少信号在传输过程中的损耗。防静电地板材料选择及性能介绍防静电活动地板国内外有很多知名品牌的产品，种类大致可分为：超强地板、全钢地板、三防地板、普通复合地板,硫酸钙地板，根据本工程实际情况，我们按甲方要求选择具有消音保温功能的“美露HPL面”防静电地板，规格：600×600×32防火A1级。表层香港美亚贴面大于1MM，有效做到防静电，防止开裂等该产品可以适用于以下用途：标准的办公室区域要求增强其对轻负载的承受力的各种办公场所，如讲课教室、培训和演示厅、医疗室以及建筑办公室等轻负载作业型的工业楼房（如储存室、轻负载作业的实验室以图书馆）计算机中心地板面板： -_硫酸钙防静电地板标准指标：导静电性SJ/T11236-2001<1.0×106静电耗散性SJ/T11236-20011.0×106-1.0×109加热长度变化率GB4085-83≤0.4%吸水长度变化率GB4085-83≤0.4%磨耗量GB4085-83≤0.02g/cm2(1000转)燃烧性能GB4609-84FV-O<10s起电电压SJ/T10694-1996<100v耐腐蚀耐弱酸、弱碱主要能是：（a）导电物质为性能稳定的碳黑，导电网络从上表面直通下表面,这种结构决定了防静电性能的永久性；（b）基材为半硬质的高耐磨防静电HPL或PVC贴面，具有耐磨、耐腐蚀、不发火和阻燃的特性；（C）有如大理石花纹的外表面，颜色可调，装饰效果好且施工方便。汉耐铁地板金属支撑结构：金属支撑下部结构可用于所有类型的面板。它包括支座，支撑横梁等。 -_它的高度可以调节，以进行精确地调试。所有的支座都经过镀锌处理，经过抗腐蚀的钝化处理。支座底盘的设计可以与底层板胶合。为了安装支座，头部备有垫圈，用于固定面板和改善吸音性能。横梁的使用改善了整个结构的横向稳定性能。今后若要再安装栋梁就不会存在任何问题。，横梁用螺丝固定在支座上，从而可以避免高频扰动。安装U-字型横梁，可以增加横向稳定性；增加负载承受能力抗静电地板安装时，同时要求安装静电泄漏系统。铺设静电泄漏地网（铜排及扁铜），通过静电泄漏干线和机房安全保护地的接地端子封在一起，将静电泄漏掉。活动地板铺设高度为：由于活动地板下作为机房内大量的强电弱电线路敷设的空间，及空调下送风考虑；，机房地板高度设计为距原地面400mm。设计使用全钢无边抗静电活动地板。规格为600*600mm，贴面为抗磨防火材料。该地板具有抗静电性能好、不起尘、易清洁、无色差，装饰效果好、整体感强、平整、耐磨、易除尘、不褪色等特点。在安装地板的过程中，地板与墙面交界处，需精确切割下料。切割边需封胶处理后安装。地板安装后，用不锈钢踢脚板压边装饰；铺设后稳定性好、不易变形，拆卸和恢复简单方便；该产品在机房中铺设累计误差小，其对角线、平面度都非常精确。支座上有独到之处，可以四面作边，安装相当方便，表面装饰帖图牢靠，外观大方漂亮，表面整洁，图案清晰，安装后给人一种舒适感。 -_门口台阶设计：所有包边采用不锈钢密封条包边，设置二级台阶，方便进入机房4.3墙面工程：推荐品牌：汉耐铁/山东目前市面考察只有墙板安装简单，快捷，更换拆卸方便，灵活，可以轻松实现材料的异地安装。兴铁墙板优质，稳定，具有抗静电性能。镀锌钢板05厚，不起尘，不积灰，易清洁，耐擦拭。机房六面体保温设计为使机房空调经济运行，长期节约运行费用，主机房及空调配电室区域顶、地、墙壁要做六面体保温处理。1、顶部保温机房空调制冷区域，吊顶上部（粱除外）满铺20mm厚的阻燃橡塑保温棉。2、地面保温防静电地板下精密空调区地面安装保温层，采用20mm厚的阻燃橡塑保温棉满铺地面。3、墙体保温于彩钢板与墙体间轻钢龙骨间充填20mm厚的橡塑保温材料，外罩采用彩钢板.阻燃橡塑保温棉材料性能介绍： -_阻燃橡塑保温棉以橡胶（NBR/PVC）为基材，经特别配方和工艺而制成的具有闭泡结构的柔性发泡橡塑绝热材料，标准产品为黑色，该产品易于安装、安全环保、不含氯氟烃等破坏臭氧层之工质，被广泛应用于暖通空调的保温隔热领域，其突出的防水气性能使之成为低温管道和设备防止凝露的首选保温材料。其目的是减少精密空调热负荷，降低机房运行费用。机房墙面装饰材料要求具备屏蔽、防静电、隔声、防火、隔潮、隔热和减少尘埃附着的功能。本机房内的墙、柱面全部采用单面内夹石膏板保温隔热彩钢板材料贴面，彩钢板之间接缝为密拼自然缝隙，整齐美观。墙面轻钢龙骨：选用“泰山”建材镀锌轻钢龙骨，规格75×50、38龙骨，厚度符合国标。保温棉：选用无污染环保型橡塑保温岩棉，厚度50mm，容中50Kg/m3彩钢板：规格1200mm（宽）×13mm（厚）,长度定做，颜色：金属白本色。主机房区、配电间、监控室、空调间的墙面和柱面都采用“汉耐铁”彩钢板装饰，内墙填充橡塑保温材料，具有防火及隔音功能,个强耐火极限不低于2h。墙面与地面交汇处装饰便于清洁、美观简洁的304不锈钢拉丝踢脚线。 -_4.4.天棚工程推荐品牌，汉耐铁/山东1、吊顶结构设计机房内的吊顶主要具有以下作用：l固定照明灯具及走线；l固定自动火灾探测器；l防止灰尘下落；l作为一个静压回风库；l机房顶部保温、消音。针对以上作用，本中心机房工程吊顶：采用钢制微孔方板吊顶。钢制微孔板可以耐火温度打到850℃铝制微孔铝扣板可以耐火温度打到100℃所以选择钢制微孔方板吊顶，才能打到机房防火标准。中心机房：钢制微孔方板吊顶标高为2.7米，安装吊顶板前，顶棚先做防尘漆防尘洁净处理，然后粘贴20mm厚橡塑保温棉。其目的是减少精密空调热负荷，减少回风阻力，降低机房运行费用。微孔板吊顶具体施工做法如下：(1)吊顶以上的楼顶板、墙面产平，防尘漆洁净处理，以防止建筑墙面年久掉渣、掉粉，影响机房洁净度； -_(2)、钢制微孔方板吊顶：安装专用轻钢龙骨，龙骨间距小于1200mm，吊点间距小于1200mm，吊杆用膨胀螺栓连接至楼顶板上，安装微孔方板，详见《铝合金微孔板吊顶图》。2、吊顶材料选择及性能介绍钢制微孔板：选择知名品牌济南“汉耐铁”“美露汉铁”钢制微孔板，规格：（600×600）*0.7，颜色：白色哑光；这种产品选用乳白色烤漆钢板材加工而成，强度高、不变形、不褪色、耐侯性强；而市面上大部分铝合金板,使用一段时间后，出现凹陷变形、变色。顶部刷防尘漆做结晶处理；该产品不仅无毒环保，而且高耐候性、高丰满度、高弹性、高硬度、遮盖力和漆膜性能强，并且施工也十分方便。4.5.隔断工程隔断墙不仅不承荷载，而且还要把自身的重量施加在楼板地面上。因此其自重应越轻越好，考虑到计算机的更新换代及布局的变更和扩充，隔断墙应设计成易于拆除而又不损坏其它部分的建筑构造，隔断墙应具有一定的隔声、隔噪、防火、隔潮、隔热和减少尘埃附着的能力。4.5.1布局隔断设计 -_主机房、监控室、空调间、配电间交接部分采用防火玻璃隔断；，配以12mm厚防火钢化玻璃地弹门。本次设计的玻璃推荐采用防火玻璃品牌。4.5.2产品性能介绍防火玻璃技术性能：防火性能：高强度单片防火玻璃能加工成具有耐火功能的建筑外墙用幕墙或门窗玻璃。它是采用物理与化学的方法，对浮法玻璃进行处理并通过特制的钢化炉再加工而得到的产品。应用：建筑法规定需用安全玻璃的地方；窗和建筑的其它部位；玻璃栏杆和自动扶梯护栏；车辆和船舶等的窗户；玻璃桌面和展示架；内装饰和家具等；存在冲击的地方。4.6.门窗工程推荐品牌，汉耐铁/山东机房区域所有窗户采用石膏板封堵，内贴窗花纸以遮蔽大楼的外观效果。机房主入口安装甲级钢质防火门，本次设计机房出口设置向疏散方向开启且能自动关闭的子母门。机房主入口、安装门禁系统，房间里设置出门按扭，外边指纹加人脸识别，保证在火灾发生时，门禁系统自动打开，机房里面的人员可自由出去，在火警情况下可保证人员安全撤离。 -_4.7.机房装修技术处理a.针对性设计：Ø防水：机房外墙如有漏水或有漏水隐患的地方做防水处理，防止雨雪天气对机房造成不必要的影响。Ø保温处理：由于夏季室内外温差比较大，地板下及墙面需要做保温处理，防止机房内结露。Ø经现场勘探如顶部有孔洞预留，施工过程中要针对此部分采取封堵、防水。b.防静电设计：静电是计算机系统发生最频繁、最难消除的危害之一，它的存在对计算机在各个领域的应用起到了一定的负作用。计算机机房内产生与静电有关的因素主要包括以下几方面：机房内的相对湿度：空气的相对湿度较高，则空气的电阻值相对就较低，那么物体间相互摩擦时产生的静电荷，也会由于物体表面的电阻值相对较低而极易从高电位向低电位移动，因此物体表面就不会产生静电荷的淤积。但湿度太高会使设备铁件锈蚀而影响使用寿命，所以湿度不是越高越好。计算机机房的地板：当人体穿着塑料底或皮革底的鞋子在高分子合成材料的贴面活动地板上面行走，装有胶轮的推车和设备在地板上移动由于摩擦而产生静电。其静电电压的高低与地板表面贴面材料的电阻率有关。所以建议选用电阻率低的地板。机房内的办公设施：机房内的柜、架、台、桌子、椅子等其表面是由易产生静电的材料制成。工作人员的服饰：工作人员的服饰可能是化纤制成的，在人行动中，这些化纤摩擦产生静电。使人体带电。针对以上静电产生的原因，有针对性的采取静电防护措施：Ø计算机设备自身的抗静电能力；Ø专用空调系统营造合适的湿度、温度；Ø计算机设备采用屏蔽电缆，线缆穿管或金属桥架安装，切断静电放电时对计算机系统内逻辑电路的干扰途径，并使静电不通过半导体器元件放电；Ø墙面的钢板饰面、地板支架均做接地处理；Ø -_在装修材料上尽量选用导电性能好的材料，比如抗静电地板，墙面、顶面装修材料多用金属材料；Ø工作人员最好穿防静电工作服。c.抗干扰设计磁场对计算机设备的影响是不容忽视的，磁场的强弱直接影响到计算机之间信息的传输，从而造成不可挽回的损失。故机房的设计要严格遵循从以下三点：Ø选用高效电感镇流器。Ø强、弱电电缆，线槽分不同的线路敷设，线槽之间有足够的距离，并做良好的接地。Ø复合钢板墙面并做好接地处理，具有简单抗干扰能力。d.防尘设计：灰尘落在电子插件上，会产生尘膜，既影响散热又影响绝缘效果甚至引起短路。同时灰尘也增加元件表面的热阻，导致元件过热而烧毁。所以按A级机房内的尘埃标准（粒度大于或等于0.5um的尘埃个数≤18000粒/dm3）设计。严格控制机房内的洁净度，主要从以下几个方面：Ø选用不起尘的装修材料。对吊顶上空气循环区域进行防尘处理，刷防尘涂料。Ø采用专用空调、新风系统，对于进入室内的新鲜空气应进行过滤处理（中效、亚高效过滤）。并保证室内正压大于4.9～9.8Pa，使室外的尘埃不易进入室内。Ø进入机房人员的服饰和携带的物品和工具进行除尘后方可带入机房。比如更衣换鞋后进入机房。e.防水设计：水害不仅会破坏绝缘，当电缆受到浸泡后，特别是传送数据、地址信号电缆受潮湿后，使计算机设备出现运算错误不能正常工作，甚至造成设备的损害。可以采用以下一些针对措施。在机房区活动地板下沿外窗及专用空调设备的四周设置80*50高C20混凝土挡水坝，并设置地漏，以防发生水患并能及时排水，并对挡水坝内的地面及挡水坝做防水处理（刷防水涂料）。空调给水和排水尽可能不经过主机房，不可避免时，水管应做好防结露保温，水管建议采用铝塑管，接缝处确保严密。 -_为使产生水情能及时处理，在可能有水的地方（精密空调四周）采用漏水报警系统。f.防火设计：根据《建筑内部装饰设计防火规范》规定：计算机房其顶棚和墙面应采用A级装饰材料；地面和其他部位应采用不低于B1级的装饰材料。机房区材料除抗静电活动地板燃烧性能为B级，其余均为A级燃烧性能，符合国家相关规范规定。地板下和吊顶下空间都设有消防报警探头，全方位检测。机房内线缆采用阻燃线缆，并线缆管内敷设。g.防鼠虫害设计：蚂蚁、老鼠等小动物侵入室内咬坏电线电缆，或者串入室内造成电源或信号电路短路，引起相应的保护装置动作，使计算机出现意外事故。同时由于这些小动物出入在一些隐蔽环境中，对检修也带来一定的困难。其主要防护措施有以下几种：Ø结构处理时，封堵本工程范围内的区域与其他区域及与其它楼层相通的孔洞。并对进出机房的线槽孔洞之间的空隙进行严密封堵。Ø对使用过程中新开的孔洞进行及时的封堵。Ø装修过程中原则上不使用木材，局部地方的零星材料进行防虫害处理。Ø对机房内的电缆电线采用线槽、线管保护；线槽与设备之间相连的线缆采用金属软管保护。Ø加强机房环境的管理，禁止可能引起鼠害的东西（如食品）带入机房。Ø增加超声波灭鼠器h.消声与减振措施：通风设备工作时产生噪音及振动。消声和减振主要通过在安装时加一些减震弹簧片和橡皮垫来实现。消声及减振措施如下：控制新风管内风速≤6m/s；风管外包隔音保温材料，在轻钢龙骨石膏板隔断内加保温、防火、隔音岩棉；合理设计风口板数量控制风速，这些措施都起到减少主机区内噪音的作用。i.机柜的摆放方式美国2005年4月发布TIA942《数据中心通信基础》中要求机房内计算机机架采用“冷热通道”的安装方式，“冷热通道”的设备布置方式，打破常规，将机柜采用“背对背，面对面” -_摆放，这样在两排机柜的正面面对通道中间布置冷风出口，形成一个冷空气区——“冷通道”，冷空气流经设备后形成的热空气，排放到两排机柜背面中的“热通道”中，通过热通道上方布置的回风口回到空调系统，将整个机房气流、能量流流动畅通，提高了机房精密空调的利用率，进一步提高制冷效果。j.与其他项目的配合考虑：智能化机房涉及多学科、多工种，装修专业作为总体，在设计过程中要将所有专业通盘考虑、融会贯通，协调吊顶内及地板下各强、弱电线槽及通风管道等，使之在施工过程中不错、不漏、不碰。在确保各种管线不互相干扰、空调气流通畅的情况下，尽量增加机房净高。一、 -_供配电系统、UPS系统5.1.供配电系统总体要求供配电设计依据机房总面积，结合预计的数据中心机柜的数量，按照每机柜的用电量估算出总用电量，要求设计配电柜系统、总输入、互投、计量、防浪涌、防雷击及输出配电。根据甲方需求，系统采用三相五线制供电，供给本机房用电设备，市电容量为200A，采用机房原有的一台60K伊顿UPS系统组成不断电安全供电系统，为机房主要设备供电。配电系统是机房内机电系统的能量来源，几乎所有系统的运作都依赖于配电系统，它的稳定、可靠是机房内各系统正常运行的基本保证。为了让用户在机房内的设备能获得一个更加可靠的运行环境，保障业务的可持续性发展，永不中断的电源的供应是必要的条件。因此，数据中心的电气工程应该达到如下目标：1.各种用电设施应按照其特性进行不同的用电等级和分区划分。2.供电设备应从头至尾贯彻合理配置，高冗余设计概念，达到高可用性。3.配电系统应具有高可维护性，可在无负面影响下进行模拟测试。4.具备高可管理性，便于针对不同的系统进行有效管理。5.机房总配电量应留出余量，为将来机房增加设备使用，可扩展能力强。6.机房供电要求按照国家标准B级计算机机房供电质量要求。系统配电原理从配电室接入机房总配电柜后，向UPS电源输入系统供电，其输出供UPS主机，UPS主机输出至UPS电源输出系统和分配电系统，输出系统输出供相应的计算机和网络设备供电。机房内电线、电缆均穿阻燃镀锌钢管，墙壁走线、开关、插座等均采用暗敷设或暗装。且电线、电缆均采用阻燃耐火电缆、线（配电柜至服务器机柜处所有电源线均采用ZRVV3*4电力电缆，至网络机柜处采用ZRVV3*4电力电缆）。 -_(二)、动力市电电源配电系统（1）、动力市电电源引入：从配电室引入的电源向综合配电柜的电源输入系统供电。（2）、动力市电电源分配：从综合配电的市电回路沿金属桥架或镀锌钢管布放若干电源线至各个机房维护点(维修插座)、空调安装位置，其中机房专用空调用380V电源，其它为220V电源。(三)、系统性能及特点配线采用TN—S制，缆线均采用ZR--VV阻燃型铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆或采用ZR-BV阻燃型铜芯聚氯乙烯绝缘线，阻燃性能满足IEC232-3要求。整个配电系统应在主电源回路加装电源开关分离脱扣装置及辅助信号接点并与消防系统联动。配电柜又分为交流（市电）配电部分、UPS配电部分。配电柜具有下列功能、特点：a、防雷、过流、短路和电磁脱扣保护功能；b、配电系统各级保护之间配合可靠；c、电源以放射式TN-S制向用电设备供电； -_d、有电压、电流检测指示、火警连锁保护、紧急断电装置及独立的零、地汇流铜排；e、断电装置可手动就地控制、遥控远程控制或与消防自动报警系统配合自动控制切断空调进线总开关和上进线总开关等特点；f、为防止瞬时浪涌及雷击，本工程在输入输出配电柜及重要设备上加高能量避雷器和瞬变浪涌电压抑制器和避免过压保护器。柜体采用组合结构方式，柜体表面高硬度静电喷涂，耐酸碱、耐腐蚀；颜色为微机灰，详见图纸。配电柜为上进线方式；汇流母排为25*3铜排，并做绝缘处理；下端安装3×30零线排和接地排；元器件选配符合要求，配电柜内应预留相应的备用元件安装位置；主进线电缆、开关、接触器等均预留一定富裕容量；配电柜内要设有独立的标记明显的零、地母排，具体配置线路见图纸5.2、防雷接地系统：防雷系统的规划按照国家有关规范和要求设置安全、可靠的防雷与接地系统，需考虑：Ø防止直击雷、感应雷、雷电侵入波的措施；Ø计算机机房设备的接地与防雷；Ø有线电视前端设备接地与防雷；Ø传输设备和缆线接地与防雷；Ø交流电源系统（包括UPS，油机，电力线缆）接地与防雷；Ø直流电源系统接地；Ø卫星接收系统防雷与接地；接地系统的规划 -_根据《电子计算机机房设计规范》GB50174-2008标准要求，计算机机房接地装置应满足下列接地要求：Ø交流工作接地，接地电阻不大于4Ω；Ø安全保护接地，接地电阻不大于4Ω；Ø直流工作接地，接地电阻应按计算机系统具体要求确定；Ø防雷接地应按现行国标GB50057《建筑物防雷设计规范》和《建筑物电子信息系统防雷技术规范》GB50343的有关规定执行。根据规范要求：交流工作接地、安全保护接地、直流工作接地、防雷接地等四种接地宜共用一组接地装置，其接地电阻按其中最小值确定；若防雷接地单独设置接地装置时，其余三种接地宜共用一组接地装置，其接地电阻不大于其中最小值，并在两个不同地网之间安装防地电位反击的等电位连接保护器，防止地电位反击，破坏设备及造成人身危害。如上所述，新总前端机房采用共地系统,接地电阻≤4Ω。因暂不能确定大楼综合接地系统是否能够满足机房接地系统要求，需要现场测阻确定，如符合要求则采用大楼综合系统接地，否则需要做机房独立的接地系统。保护计算机房内设备免遭雷电和浪涌电流的侵害，对机房正常运行的安全性、可靠性是非常重要的事情。雷击和浪涌电流入侵的危害：（1）雷击造成的危险过电压--雷击可能产生危险过电压，损害沿途线路上的设备。（2）浪涌电流的危害--浪涌电流侵入设备内部，极易造成设备的损坏。（3）地电位反击的危害--建筑物的底部接闪装置（如避雷针、避雷网等），遭受直接雷击、在接地电阻的两端就会产生危险的过电压，若配置不当，则由设备的接地线引入设备，造成设备的损坏。雷击灾害的防避：防雷可分为外部防雷和内部防雷。外部防雷—接闪器（避雷针、避雷带、避雷网）引下线和接地装置。内部防雷—需对进出各保护区的金属管道，电缆等进行相互连接和通过电涌保护器相连，实现等电位连接。电源管理保障等级不同供电等级的资源配备 -_为了方便更有效的管理电力系统，提高整体可靠性和高效性，建议对整个机房机房供电系统进行供电等级划分。初步划分了三类供电等级：一类供电：使用双路市电供应，双路机房专用UPS提供电源保护，并由备用发电设备提供后备电源。可用性为最高。二类供电：使用双路市电供应，并由备用发电设备提供后备电源。可用性高。三类供电：使用单路市电供应，但与第二路市电间设有母联柜连接，并由备用发电设备提供后备电源，无UPS电源保护。可用性较高。双路市电后备发电机双路机房专用UPS一类供电有有有二类供电有有无三类供电无有无不同用电系统的供电等级划分电源管理分类按照各个用电系统的重要性和使用规律，规划供电等级分配如下：序号用电系统分类供电等级备注1计算机设备一类2机房消防排烟系统一类3监控中心系统一类4紧急照明一类占灯具总数的20％5机房空调、新风系统二类6机房、工作区常规照明三类占灯具总数的80％7机房日常维护、维修三类8工作区空调新风系统三类计算机设备用电：负荷等级为特别重要负荷级，需要最高的可靠性保障。设计为一类供电。机房新风系统：采用新风机对室内空气进行换气处理，既对工作人员的身心健康考虑，同时也能够实现热量回收，满足机房室内的正压。 -_机房消防系统：主要为气体消防设备用电、消防报警间控系统用电、消防紧急广播系统用电、消防联动控制设备及机房消防排烟系统用电等消防设施用电。设计为一类供电。监控中心系统：对于运维监控室内的重要工作电脑、宽屏显示等对工作流程特别重要的设施，为了保障流程不中断、数据不丢失，将提供UPS保护，提供一类供电。紧急照明用电：20％的照明设备将采用紧急照明供电，主要保障主机机房、运维监控室、配电间、发电机房、UPS房、运输通道等区域在市电中断时不至于完全失去照明，避免混乱情况的发生。设计为一类供电（采用自带电池的灯具，提供后备照明）。机房空调系统用电：由于数据中心内空调系统短期中断也会造成严重影响，而且空调系统用电量较大，使用UPS保障并不实际，故提供双路市电并有后备发电机保障。设计为二类供电。机房日常维护用电：供清洁人员、维护人员的设备在机房内进行日常维护需要。设计为三类供电。工作区用电：对于普通用电设备，仅提供市电和后备发电机保障，提供三类供电。工作区空调系统用电：必须保障在长期市电中断情况下由后备发电机提供电力，确保工作环境的舒适。设计为三类供电。常规照明用电：80％的灯具采用普通照明供电，允许暂时照明中断，在后备发电设备正常运行后恢复。设计为三类供电。5.3.UPS配电系统设计机房计算机设备包括计算机主机、服务器、网络设备、通讯设备等，由于这些设备进行数据的实时处理与实时传递，关系重大，所以对电源的质量与可靠性的要求最高。采用UPS不间断电源，以保障电源可靠性的要求。电源经UPS稳频稳压、调整电压波形后为计算机设备供电，与此同时也为UPS的后备电池充电；一旦市电回路停电后，UPS的后备电池立即放电，经UPS逆变后给计算机设备供电，这样即能保证计算机设备的供电质量，又能保证无间断、长延时供电。系统具备安全、先进、适用、稳定的优点，能在最大程度上保障的业务的稳定运行，避免由于设备的不稳定运行造成的严重损失。 -_5.4.1空调系统电力供应本系统设计延用原机房2台机房专用空调，空调由动力配电柜直接供电。5.4.2普通电力供应除了由综合供电UPS保护的用电设备，其他的照明系统、用电设施、普通插头等等都将由普通配电盘提供电力。5.4.3电力系统可管理性设计所有的用电系统都进行了分等级划分。不同等级供电系统都有其相应的配电盘或配电柜进行管理，在维护、检修、控制和归档方面都将为用户提供极大的便利。每一条电缆、每一个插座、每一个开关、每一个配电设备，我们都将在明显位置进行永久性标注，此标注能应付温度和湿度的变化。任何一个标识都能通过其颜色和代码清楚的表达其所属回路、上游设备源头、相位、和位置。这样的永久性标注将使维护人员在进行检修安装的时候一目了然。5.4系统配电元器件选型配电柜为下进线方式；输入端安装雷科星系列防雷器；汇流母排为微断专用汇流母排，并做绝缘处理；配电柜内断路器及接触器均选用施耐德公司系列产品；柜内要设有独立的标记明显的保护接地具体配置线路见图纸。1)插座、开关选型插座、开关选用松下品牌日本松下电工自创业87年来，秉承公司优良传统，以追求更高的安全性、更完善的机能为目标。长期以来得到极高信赖的松下电工传统技术——速接端子构造取得了进一步的飞跃，诞生了世界首创的“完全一体化结构·三点接触式”速接端子。以卓越的技术实现了接线的机械性能与电气性能的双重提高。2)产品介绍松下开关面板插座设计符合人体工学设计的大手柄开关，线条圆润，彰显大气。开关本体采用半透明材料，内部结构、接线状态一目了然。三点接触式速接端子，实现接线机械连接与电气连接一体化，安全可靠。银合金触点，导电性高，耐熔性优异，寿命更长久。产品附带拆线手柄，拆装操作更方便，已通过“CCC”认证。 -_86型单联一位单控荧光显示开关86型单联二位单控荧光显示开关86型单联三位单控荧光显示开关86型单连单相一位三极带保护门插座（10A、16A250V）86型单连单相二位二、三极带保护门插座（10A、16A250V）响应：开关插座的品牌选型和技术参数均符合招标文件要求。5.5电缆产品选型本工程设计的全系列铜芯电力电缆均为低烟阻燃类型的产品，符合国家有关标准。导线设计为低烟阻燃类型ZRBV系列铜芯线。产品选择：产品选择“阳谷”低烟阻燃型电力电缆。该产品完全符合机房技术要求。安装方式：所有的电力电缆、电线均采用桥架内安装或穿钢管敷设，并使用相应规格的异型号码管打印中、英文做标识。1)机房线缆选型与安装原则1夏季气温较高，电缆载流量相对减少，电缆集中敷设时散热量大等因素，本次电缆的选型以环境温度为+40℃时的电缆载流量为依据；2电缆的品种规格、质量符合设计要求；电缆的耐压试验结果,泄漏电流和绝缘电阻符合施工规范规定。绝缘电阻值符合施工规范规定；3电缆严禁有绞拧，护层断裂和表面严重划伤等缺陷； -_4电缆终端头的制作安装封闭严密，填料灌注饱满，无气泡、芯线连接紧密，绝缘带包扎严密，防潮涂料涂刷均匀；电缆头安装，固定牢靠，相序正确，电缆接头保护措施完整，标志准确清晰。2)电缆配置本工程所选电力电缆、电线选用阻燃和耐火两种类型电缆。引自配线室电缆、机房区内市电配电用电缆均选用ZR-YJV型电力电缆，机房区UPS配电用电缆、接地用电缆均选用ZR-VVP型电力电缆，市电照明及插座选用ZRBV型电线，应急照明采用NHBV型电线。3)交联电缆优点1优越的电气性能交联聚乙烯作为电缆的绝缘介质，具有十分优越的电性能，在理论上，其性能指标甚至比充油电缆还好。2良好的耐热性和机械性能聚乙烯树脂经交联工艺处理后，大大提高了耐热性和机械性能。由于耐热性能好，其正常工作温度达90度，比充油电缆高，因而在同一导体截面时，载流量比后者高。3安装方便由于交联电缆是干式绝缘结构不需敷设供油设备．这样给线路敷设和施工带来很大的方便．接头和终端头的安装比较容易，部分接头和终端头已采用预制成型附件、省却了油务工作，安装时间可缩短，施工现场火灾危险也相对较小。4)电缆产品介绍 -_交联聚乙烯绝缘电力电缆计算机用控制电缆响应：电缆的品牌选型和技术参数均符合招标文件要求。5.6.照明系统及应急照明系统一、设计依据GB/T2887——2000《电子计算机场地通用规范》；GB50174——2008《电子计算机房设计规范》；GB9361——1988《计算机场地安全要求》；原电子工业部SJ/T3003——93《电子计算机机房施工及验收规范》；GB50034-1992《工业企业照明设计标准》；二、机房照度设计依据上述标准及我司所做机房照明的多年经验及《电子计算机场地通用规范》要求，经飞利浦照度计算专用程序计算初步设计机房照度：主机房照度按≥500LX设计，照明均匀度≥0.7；疏散及安全出口指示灯照度大于≥１LX。机房应急照明照度≥50LX；在市电停电后，由应急照明自动检测装置自动检测投入应急供电。照明系统设计经计算机房照明系统设计18WLED集成灯18套；照明灯电源由U动力配电柜提供。详见各功能机房《照明布置图》设计标准和要求 -_本工程依照规范建议设计600*600LED集成灯，满足照度要求。1、光线柔和稳定，照明均匀，无反光眩光，适合人体的生理需要，亮度高，耗能低，符合节能环保的要求。机房内在离地面0.7米处，照明不应低于500Lux。2、应急照明系统应能在停电时保持机房区能基本正常工作，照度不应低于5Lx机房内照明均匀度不小于0.7。具体设计灯具的选用：机房区办公区照明灯具采用LED集成吸顶灯。灯具的安装：将灯具吊挂在楼顶板下，其底平面与吊顶共面。所有市电供应中断后12秒内由应急照明提供照明。机房区域内设计照明度≥500Lux，机房内照明均匀度>0.7。疏散照明选型及材料特点疏散指示灯、出口指示灯采用东方美赫产品。此厂家是专业生产应急灯具、EPS应急电源的厂家，在同行业中率先通过ISO9001：2000认证。安全出口指示灯安全疏散指示灯消防应急灯 -_空调和新排风系统6.1空调制冷系统6.1.1总体要求机房空调系统要求7×24小时运行，满足设备对环境的要求，空调系统设计满足运行稳定、便于维护和经济性原则。机房原则上按照GB-50174-2008计算机场地温湿度标准：即冬夏分别要求。值班监控数据中心按照人员舒适的要求设计，同时考虑环境噪声，兼顾部分温度要求不高的设备。机房区空调系统根据甲方要求，经过负荷估算，机房延用原机房两台空调，风冷型下送风精密空调通过地板下送风。6.1.2.环境要求按照《电子计算机数据中心设计规范》B级设计要求，整个前端数据中心应按照不同类型区域进行空气条件控制：开机时数据中心的温、湿度环境要求级别A级B级主机房温度（开机时）23±1℃主机房相对湿度（开机时）40%～55%主机房温度（停机时）5℃～35℃主机房相对湿度（停机时）40%～70%主机房和辅助区温度变化率（开、停机时）<5℃/h，并不得结露6.1.3.技术要求整个机房数据中心达到7X24X365空调供应能力，送风量：满足数据中心换气次数30次/h～50次/h，工作区空调出风口气流速度：1.6～2.0m/s，人员办公空间气流速度：0.2～0.3m/s，精密空调底座出风口气流风速：≦15m/s，通风地板出口风速：≦3m/s，正压值：计算机室与其它房间、走廊间的正压差≧4.9Pa，计算机室与室外正压差≧9.8Pa -_数据中心空调：数据中心的主要服务对象为IT设备，散热量大而且常年波动不大，导致数据中心的环境显热庞大，潜热微小。这种环境特点决定了数据中心的空调应使用精密空调。为了符合当前数据中心节能的要求以及绿色数据中心的发展趋势，对于不方便设置冷冻水机房的数据中心，一般使用风冷精密空调系统。因此推荐采用风冷型下送风式精密空调，将有效消除大量IT设备产生的潜热，并节省大量能源。每一台精密空调都被安装在独立的空调室内独立的空调底座上，通过防静电地板下的空间进行送风，通过天花板下的空间进行回风。6.2.新风系统推荐品牌：美诺，汉耐铁6.2.1系统概述机房新风系统主要作用：1）给机房提供足够的新鲜空气，为工作人员创造良好的工作环境；2）维持机房对外的正压差，避免灰尘进入，保证机房有更好的洁净度。本次设计结合用户要求和建筑条件综合考虑，新风机位置配合空调系统和室内结构而进行合理布局。6.2.2新风机选型依据GB50174-2008规范，建立满足机房7×24运行要求的新风系统。 -_在机房区域安装新风系统，目的为更换室内不新鲜空气、补充氧气、维持机房正压。新风系统应能够滤除空气中的杂质和灰尘，并具有湿度预处理、消声与减振、保温防结露功能。新风量依国家规范设计。根据风量计算，机房区域选择一台G=1000m³/h型吊顶式新风净化机，自备粗效、中效、亚高效三级过滤，可净化空气中灰尘。6.3．3产品性能介绍1、技术参数：YH-D1000 -_ -_ -_一、环境监控系统7.1监控内容推荐品牌：济南汉耐铁一、主要对下列子项实现集中监控，数据采集、视频监控（1）、供配电系统监控:电压、电流、频率及有功、无功开关状态等等；（2）、UPS系统监控:UPS输入、输出电压、电流、频率等各项参数；（3）、蓄电池监控：能反映设备状态及故障信息，记录各种数据并绘制相关图表（4）、机房空调监控：内部各模块的检测与控制等等；（5）、对机房新风系统时时监控，并实现远程启动、停止控制。（6）、机房环境监测:机房温湿度监控、漏水监控及报警等等（7）、漏水监测系统：对机房可能漏水的区域进行实时的监测等等（8）、监控消防系统，与消防系统的互连及与配电系统的联动控制；（9）、机房门禁管理系统，并实现对出入人员时时记录；（10）、视频监控系统:对机房现场进行图像时时监控、与传输与回放；（11）、报警方式：可实现报警可以采用电话语音、短信息报警查询等多种方式。（12）、集中监控：对以上内容通过计算机对机房各系统进行集中监控，采用嵌入式集中监控主机；(13)、实现三层管理，现场监控站、浏览站及智能设备、数据库和WEB服务，并经授权在网络连接的任意位置，通过浏览器浏览所有实时信息：遥测、遥信、短信实时查询、视频、曲线等，可查看报警事件、检查录像内容、检查门禁进出记录，也可进行报警设置、门禁设置、系统配置、运维管理等工作，远程站与当地监控站具有完全一致的图形界面。本系统结构图解： -_7.2项目概述7.2.1项目背景随着信息技术的发展和普及，计算机系统及通信设备数量与日俱增，规模越来越大，中心机房、计算机系统和通讯网络已成为各大单位业务管理的核心部分。为保证其安全正常运行，与之配套的机房动力系统、环境系统、消防系统、保安系统必须时时刻刻稳定协调工作，如果机房动力及环境设备出现故障，轻则影响电脑系统的运行，重则造成计算机和通信设备报废，使系统陷入瘫痪，后果不堪设想。因此对中心机房的动力及环境系统进行实时集中的监控极其必要。 -_7.2.2建设目标项目的总体目标是通过对机房内的环境进行统一监控和管理。按照标准的机房进行监控，主要通过对环境、动力、安保系统进行监控，对机房内的配电柜、UPS、蓄电池、空调、温湿度、漏水、安防等建立一套较完整的机房动力监控、环境监控、安全防范监控的管理体系，实现对机房运行环境科学管理，及时发现机房辅助设备的故障和故障隐患，做到及时发现、及时处理。7.2.3设计原则根据机房监控的实际需求需要，以及国内外技术发展的现状和方向，参考国内外其他机房监控技术建设的经验，借鉴其建设经验，在方案中我们遵循以下几项总体原则：一、稳定可靠:只有稳定运行的系统，才能确保电子防控工程系统平稳运行。我们采用低功耗嵌入式ARM芯片，标准工业规格设计，具有硬件看门狗电子线路，永不死机，并且具有来电自启动功能。二、架构合理具有可扩展性：系统采用先进采用模块设计来架构系统，使整个系统安全平稳的运行，并具备良好的扩展条件。可扩展性保证当用户有更多的要求时，引入的新设备可以顺利地与本次配备的设备共同工作，进一步扩展与提高系统的性能和功能。三、一体化设计：机房内所有被监控的智能设备和各种传感器到监控主机采用直接连接，减少故障点，中间不需要任何采控模块和协议转换模块；真正意义的实现由监控主机自身对所有设备的信号采集和数据采集，由监控主机自身实现对采集的信号和数据进行分析、处理、报警等功能，真正做到allinone.四、系统易于操作： -_系统的前端产品和系统软件均有良好的学习性和操作性。嵌入式设备追求易用性，在略通电脑操作的情况下通过培训熟练掌握系统的操作要领，达到能完成值班任务的操作水平。一、系统具备升级维护能力：由于监控主机和传感器之间采用直接连接，因而维护方便，能迅速的排除故障；系统整体采用模块化设计，因而具备良好的软件升级能力。1.4设计依据Ø《电子信息系统机房设计规范》（GB50174-2008）Ø《电子信息系统机房施工及验收规范》（GB50462-2008）n《计算站场地安全要求》GB9361-88n《电气装置工程施工及验收规范》GBJ232--82n《安全防范系统通用图形符号》GA/T74—94n《保安电视监控工程技术规范》GA/T76--96n《防盗报警控制器通用技术条件》GB12663-2000n《入侵探测器通用技术条件》GB10408.1-2000n《建筑与建筑群综合布线系统工程设计规范》CECS89:97系统组成AZY2008-V81机房监控系统由硬件系统和软件系统组成，硬件系统包括监控主机、采控模块、监测模块以及计算机网络。◣软件系统分为前端采集程序和监控中心程序，前端采集程序的主要功能为： -_1)采集设备和环境的有关参数（运行状态、工作参数、报警信息等），并将这些参数传递给监控中心程序；2)对采集的参数进行判断分析，如果超出正常范围，即产生报警事件，并将报警事件传递给监控中心程序；3)记录采集的数据和发生的报警事件，并提供查询、分析、报表等手段。4)报警事件触发系统设置的联动控制，启停有关设备或引发相关的操作；5)接收并执行控制中心软件下达的远程控制命令。6)设置监控设备有关通信及运行参数。◣监控中心程序为组态平台软件，主要功能为：1)接收前端采集程序监测到的设备和环境的有关参数（运行状态、工作参数、报警信息等），并通过人机界面直观动态实时地显示给用户；2)接收前端采集程序发送的报警事件，在界面上以警示的方式告知用户，同时将报警的具体内容以语音、电话、手机、短信等方式发布给有关管理人员；3)记录采集的数据和发生的报警事件，并提供查询、分析、报表等手段。4)发送控制命令给前端采集程序，控制有关设备的启停或相关操作；5)提供远程监控管理功能（WEB浏览）。通过网络，在工作站上安装客户端Client程序，实现分布监控，也可以采用B/S结构,在浏览器IE上直接观看监控界面。另外，监控系统提供开放数据库连接（ODBC），向智能楼宇管理系统（IBMS）提供接口，以方便纳入大楼综合管理。 -_7.3性能特点◣高度集成联动功能系统在同一平台上可将动力环境、门禁、数字视频等整体集成，远程浏览器访问界面应与监控主机完全一致，以提高系统可靠性、可管理性、易用性、安全性。可实现多种监控系统联动功能，具备跨系统联动，通过软件平台独有的策略模块间的连线关联即可实现不同子系统间的联动控制，如红外入侵、消防、门禁、摄像机录像等综合联动。◣开放式数据库接口系统采用SQLServer2000数据库，与数据库接口采用ODBC技术，使系统从根本上脱离了数据库的限制，也就是可支持各种类型数据库。提供ODBC接口供第三方软件集成或集成第三方软件，能充分保证系统二次开发的灵活性及今后功能的无限扩充性。提供标准的SNMP服务、OPC服务和BACnet接口，以便将来与楼控或其他系统接口。系统提供一个完备的二次开发平台，开发人员可以嵌入各种windows控件，可以用标准的脚本语言对功能进行任意扩充。监控管理系统具备强大 -_的扩展能力，可以建成最小的基本系统，也可以建成较全面的大系统。并可对多个机房的集中监控，全面满足系统扩容的需要。◣稳定可靠性监控系统采用技术成熟的设备和软件，具有良好的电磁兼容性和电气隔离性能，不影响被监控设备正常工作；系统具有容错能力，不会用户误操作等原因使系统出错、退出或死机。全部硬件采用国际著名的工控设备，可靠性高，能24*365不间断运行，平均无故障时间大于5万小时。在排除硬件及监控设备故障时，系统误报率小于0.1%。系统数据可自动备份，并可在系统中直接对数据进行备份和恢复。供电意外中断恢复来电后，监控系统自动重启、恢复。◣兼容及可扩充性支持各种厂家的智能设备，如STULZ、LIEBERT、RC、HIROSS等机房精密空调，MGE、EXIDE、SICON、LIEBERT、APC、CHLORIDE等UPS。支持所有提供开放协议（如RS-232/422/485、Lonworks、SNMP等协议）接口的设备。监控系统的设计符合国际工业监控开放式设计标准，模块化结构设计，国际标准接口，便于扩展各种监控内容，方便日后维护管理。◣安全性严格的密码管理，多级（5级以上）权限管理，确保系统运行安全。系统提供完善的操作管理功能，口令验证及权限验证。系统应具有防止非法入侵、攻击及病毒侵扰的功能。操作管理分权限管理。支持用户管理和组管理。每个用户组可以设定组成员特定的权限，包括允许查看的内容、允许控制的设备等。所有操作有详细记录，包括操作人员工号、被操作设备名称、操作内容、操作时间等；每个远程用户的登录，其登录时间、主机IP及用户名均应完整记录，其所进行的操作：修改系统配置、控制设备运行等，也完整记录，存入历史数据库。系统管理员可以随时检查每个用户所作的操作。◣丰富的管理功能 -_AZY2008不仅仅是单一的监控系统，同时是一个管理系统，增加了机房设备管理、值班日志、报表、报警确认管理、事件处理管理等许多十分必要而且有效的管理工具，机房的监控和管理一体化,更加突出体现整体智能机房的概念。能实时动态显示监测数据，并以图表的形式显示历史数据。提供报警屏敝、报警解除通知、定时发送信息等功能。7.4监控内容设计供配电系统监控（1）市电供电监控采用电量检测仪检测机房区的市电进线柜的供电情况。系统实时显示各参数，并能以表格及曲线的方式进行记录查看，系统管理员和操作员可以通过历史数据表格及曲线图查看历史每天的电压、频率、有功、无功的最大值、最小值、当前值及电压、电流峰值等。通过分析有关参数的历史曲线，管理员能清楚地知道供电电源的质量是否可靠完好，为合理地管理机房电源提供科学的依据，同时可实现用电量计费功能。当供电电断电、异常或任一参数超出设定的高（低）限值时，系统会弹出报警画面，通过多媒体语音、电话、短信等方式报警。●监测参数：相电压(Va、Vb、Vc)；线电压（Vab、Vbc、Vca）；三相电流（Ia、Ib、Ic）；频率（f）；有功功率（KWa、KWb、KWc、∑KW）；无功功率（KVARa、KVARb、KVARc、∑KVAR）；视在功率（KVAa、KVAb、KVAc、∑KVA）；功率因数（Pfa、PFb、PFc、∑PF）；有功电度(KWH)；无功电度(KVARH)。根据用户的需求，可开发扩展用电量自动计费功能：监控系统中通过电量采集仪自动计算业主的用电量（电度），在业主事先设定好电费单价的情况下，当业主输入所交的电费金额时，系统界面便会自动显示可用电量，当可用电量减少到一定度数时，系统便可按设定提醒方式进行交电费提示，如给相关人员发短信、打电话等提醒相关扶着人缴纳电费，这样便可以防止由于没有及时缴纳电费而导致停电的情况发生。（2）开关状态监控对配电柜内开关进行监控，为提高机房设备供电的可靠性,配电系统开关状态、故障状态等应受到监控。当监控系统检测到失电、开关跳闸、发生故障或者非法动作等不正常情况时,系统自动切换到相应的运行画面，将自动启动多媒体语音,同时电话语音报警和手机短信报警等都将自动发送,以方便管理人员及时的处理问题,避免造成更大的损失。 -_电源防雷器监控防雷检测报警系统是通过相关的传感器和辅助线材将机房内的电源智能防雷设备接入监控系统，实时对电源智能防雷设备的性能、工作情况进行监控，若防雷设备损坏或处于未工作状态，确保系统能在第一时间通过设定的方式报警。如已有的防雷系统支持开量输出，则配置一套多达8个点的防雷器实时系统监测系统，一旦防雷器处于非正常工作状态系统即会发出警告。并以短信、电话、电话、E-MAIL，现场声音等形式通知相关人员及时解决问题。如已有的防雷系统具有智能监控接口，则可通过厂家提供的通讯协议实现更为完美的监控功能。 -_UPS监控UPS内部部件发生故障或运行状态欠佳随时存在，而这些可能发生的故障凭肉眼是无法监测到的，只有通过UPS本身的内部侦测系统检测其运行状态和参数，我们通过UPS厂家提供的串口通讯协议及通讯接口对UPS进行全面系统的监测与诊断。UPS一旦出现报警，将自动切换到相应UPS监控子系统的运行画面，越限参数变色显示报警，自动弹出报警画面，通过多媒体语音、电话、短信等方式报警，同时有相应的处理提示。对于重要的参数，系统自动记录数据表格和曲线，系统可查询达三年内相应参数值及运行曲线，并可显示查询选定具体时间段的参数值，自动统计该时间短参数的最大值，最小值，方便管理员全面了解UPS的运行状况，及时地发现并解决UPS运行中出现的各种问题。●监测参数:电压：输入电压，旁路电压，输出电压，整流器电压，逆变器电压；电流：输入电流，旁路电流，输出电流，逆变器电流；频率：输入频率，旁路频率，输出频率，逆变器频率；功率：各相有功功率，标称功率，功率因素；电池：电池电压，电池备份时间，负载率，电池温度。 -_●监测状态：整流器、逆变器、充电器、电池、自动旁路的运行状态。●控制：远程关UPS、远程开UPS、联动开UPS、联动开UPS。●监测报警：输入电压、频率越限报警；输出电压越限报警；整流器电压越限报警；过载报警；电池电压低报警；电池后备时间超低报警；电池温度超高报警；逆变器关闭报警；自动旁路开报警；整流器、逆变器、充电器、电池、自动旁路故障报警。监控设备的通讯卡及通讯协议由厂家提供，监测的具体参数、状态、报警和控制的项目，由该设备提供的准确的通讯协议确定。发电机组监控柴油发电机组内部部件发生故障或运行状态欠佳的随时存在，而这些可能发生的故障凭肉眼是无法监测到的，只有通发电机本身的内部侦测系统将其运行状态和参数通过协议的方式告诉监控平台主机。我们通过发电机厂家提供的通讯协议及通讯接口对发电机进行全面系统的监测与诊断。一旦有故障发生，自动弹出报警画面，通过多媒体声音和电话语音报警，告之相关人员。●运行参数:输出电参数：输出电压、输出电流、输出频率、输出功率；运行参数：油压、油温、油位、水温、转速等；●监测状态：运行状态、部件故障、油压油温情况、水温情况等。 -_●控制：远程开机、关机；联动开机、关机。监控设备的通讯接口及通讯协议由厂家提供，监测的具体参数、状态、报警和控制的项目，由该设备提供的准确的通讯协议确定。精密空调监控通过空调厂家提供的智能通讯接口及通讯协议，系统可实时、全面诊断空调运行状况，监控空调各部件（如压缩机、风机、加热器、加湿器、去湿器、滤网等）的运行状态与参数，并可远程设置修改空调设置参数（温度、湿度等），远程控制空调的开关机等功能。空调一旦出现报警，将自动切换到相应空调监控子系统的运行画面，越限参数变色显示报警，自动弹出报警画面，通过多媒体语音、电话、短信等方式报警，同时有相应的处理提示。对于重要的参数，系统自动记录数据表格和曲线，系统可查询达三年内相应参数值及运行曲线，并可显示查询选定具体时间段的参数值，自动统计该时间短参数的最大值，最小值。管理员可通过曲线记录直观地看到空调机组的运行品质。空调机组即使有微小的故障，也可以通过系统检测出来，及时采取步骤防止空调机组进一步损坏。对严重的故障，可按用户要求加设电话语音、短信等报警。同时可以将事件发送给指定的服务器。 -_常见精密空调监测内容如下：●监测参数:送风温度、湿度；回风温度、湿度；房间温度、湿度；压缩机运行时间；风机运行时间。●监视状态包括：压缩机、风机、冷凝器、加湿器、去湿器、加热器、传感器、控制器的运行状态、漏水监测状态。●控制包括：远程开空调、远程关空调、联动开空调、联动关空调；远程设定工作温度、湿度。●报警主要包括：送风温度、湿度越限报警；回风温度、湿度越限报警；压缩机高压报警；压缩机低压报警；漏水报警；压缩机、风机、冷凝器、加湿器、去湿器、加热器、传感器、控制器故障报警；监控设备的通讯接口及通讯协议由厂家提供，监测的具体参数、状态、报警和控制的项目，由该设备提供的准确的通讯协议确定。新风机监控机房的新风机，智能型的如厂家提供通讯接口和通讯协议，可对其的工作状态和参数进行监测。一旦有报警发生，系统自动弹出报警画面，通过多媒体语音、电话、短信等方式报警。 -_普通新风机不能提供通讯协议和通讯接口，要集中监控需通过安装一些必要的传感器和探测器，如微压差开关、电流传感器、开关监测模块等，输出开关量或模拟量信号，通过开关量或模拟量采集模块，将信号传输至监控主机，可监测其开关状态，并可远程控制新风机的开和关。当开关跳闸或断电时，系统自动弹出报警画面，通过多媒体语音、电话、短信等方式报警。新风机一般提供一对控制触点供远程开关控制，监控系统通过开关控制模块对新风机控制触点进行通断控制，从而远程控制新风机的启动或停止。漏水报警监控对于计算机机房，防水患和泄漏是十分重要的，机房地板下面强电、弱电线槽线缆分布密集，一旦发生水浸，将造成严重后果和巨大损失。由于机房空调、水管、暖通漏水以及窗户、天花、外墙渗漏的情况时有发生，漏水危害大，又不容易发现，因此在机房里安装泄漏监测系统极其必要。根据我们对国内外漏水检测设备性能、价格、使用期限的综合比较，并结合此类机房的重要性与机房内精密空调的分布状况，我们选用线式漏水系统安之源LDW-1A/10m泄漏检测系统。安之源LDW-1A/10m泄漏系统主要是由一个控制器和液体泄漏的感应线缆构成，当泄漏发生时，感应线缆将信号送往控制器，经微处理器处理后，把信号传至监控系统，发出报警。 -_安之源LDW-1A/10m泄漏系统适用检测机房基站、仓库等重要场所水浸；全新专利设计，配合LDW-1A/10m水浸检测线使用。此漏水系统与机房集中监控系统的集成：LDW-1A/10m控制器提供干接点信号，方便接入AZY2008机房集中监控系统。一旦发生漏水，系统会及时按设定的方式即时报警。温湿度监控对电子计算机等微电子设备产生影响的各种因素中，温湿度的影响是非常重要的，机房对温度、湿度的要求非常高。具体技术要求应符合《电子信息系统机房设计规范》（GB50174-2008）的规定。开机时计算机机房内的温度、湿度要求级别项目A级B级C级夏季冬季夏季冬季温度23±1℃23±1℃23±1℃23±1℃18~28℃相对湿度40%~55%40%~60%35%~75%温度变化率<5℃/h不得结露<5℃/h不得结露<10℃/h不得结露 -_停机时计算机机房内的温度、湿度要求级别项目A级B级C级温度5~35℃相对湿度40%~70%20%~80%20%~80%温度变化率<5℃/h不得结露<5℃/h不得结露<10℃/h不得结露对于面积较大的机房，由于设备分布、送风回风、气流等因素影响，机房不同区域的温度、湿度值会有较大的区别，根据机房精密空调回风的温湿度值来判断机房整体温湿度值已远远不能达到机房安全管理的要求；通过在机房内各区域安装温湿度传感器，使管理员实时了解准确的温湿度值，以便通过调节送风口的位置、数量，设定空调的运行温湿度值，尽可能让机房各点的温湿度趋向合理，确保机房设备的安全正常运行。传统常用的模拟型温湿度传感器输出电压或电流信号，通过模拟量采集模块传送至监控主机，其电压或电流信号在传输过程中不可避免地受到线材质量、传输距离、电磁干扰等影响，产生误差。我们选用RS485总线式一体化温湿度传感器，检测到的温湿度值在本地直接转换成数字信号，最大限度地保证了温湿度检测的准确性。 -_监控系统以直观的画面实时显示温湿度数据和变化曲线，可以根据需要人工设定温湿度报警的阈值（高限值和低限值），一旦温湿度达到相应的阈值就会进行越限报警。消防报警监控在已经安装了火灾预警系统的机房，就可以通过采集模块采集此预警系统的信号集成到集中监控系统中。统一监控、统一呈现、并对应的产生相关联动操作。实现方式：通过检测火灾自动报警控制器或加装烟感、温感提供的干接点信号，实时检测机房内火警信号，信号经IO采控模块采集后送至主机，当有火警发生，监视系统会自动弹出报警信号，并采取控制措施如关掉空调，切断市电等。 -_红外入侵监控无人值守的机房和重要区间，为防止未经授权的人员非法破坏后入，在出入口安装双鉴红外探测器，也可玻璃窗/玻璃墙附近安装玻璃破碎探测器。在布控时段内当有人员进入，监控系统采集到报警信号，会自动弹出报警画面，通过多媒体语音、电话、短信等方式报警。●本项目在重要机房入口处安装吸顶式红外微波双鉴探测器进行防入侵布控。 -_视频监控系统AZY2008的图像监控系统采用视频组态的概念，将各通道的图像以控件组态的方式随意插入某个界面，对于大型的监控系统而言，以电子地图的方式来集中管理各场地数据和图像界面，十分方便。由于AZY2008将动力环境监控和闭路监控合二为一，因而可以随意实现动力环境与图像的联动控制，一旦有异常事件发生，监控系统自动弹出现场图像画面，即时录像并作报警提示和处理。本系统采用数字硬盘录像技术，视频信号经过视频采集卡压缩处理变为数码视频流，监控系统可实时显示和回放图像，根据需要设定录像，录像方式包括：连续录像、报警录像、移动录像（即动态报警录像，可设置灵敏度），录像速度25帧/秒可调。采用TCP/IP协议传输，通过网络，在分控室远程观看图像及回放录像，同时可控制云台、镜头的动作。 -_AZY2008图像监控一直是人们关注的应用技术热点，从传统的模拟监控到DVR数字监控直至如今更为先进的网络视频监控，以其直观、方便、信息内容丰富而被广泛应用于许多场合。网络硬盘录像机是针对目前最新的视频处理技术而开发的基于TCP/IP的数字远程监控系统。它将音频、视频等模拟信号压缩转换为网络数据包，传送到网络上，通过网络即可接收并保存音视频流数据，同时可以远程控制云台、镜头的动作。网络上的授权客户可以实时观看视频画面或检索查看历史录像。7.5监控中心平台软件安之源AZY2008通用计算机监控组态软件是监控中心的管理软件，包括后台服务器软件和管理控制台软件两部分。§后台软件：所有网络监控机和网络控制器将采集来的监控数据发送到后台服务器软件，服务器软件进行数据的分拣，入库，根据预设的条件判断是否对上传数据进行报警、联动、通知管理人员功能。管理控制台软件与服务器软件交互，当服务器产生报警后在控制台显示出来，并且具有各种查询功能，方便管理人员进行管理。运行平台：中心服务器系统运行在WindowsNT/2000/XP等NT内核的Windows平台下，管理终端可以运行在Windows9x/NT/2000/XP下。 -_后台数据库系统：可以根据管理的终端数的规模分别选用Interbase,MicroSoftSQLServer,Oracle数据库。功能特点◣简单直观的操作AZY2008系统软件基于实时多任务WIN2003/XP操作系统，全中文操作及编辑系统，简单易学易用。支持电子地图，3D动态仿真界面。在图形用户界面环境中，以控件组态的方式构造监控系统。各监控子系统以直观简洁的树形菜单体现，直观易懂，人性化设计。自动弹出报警界面并文字提示报警信息。系统具有“繁体版”及“英文版”，可根据用户性质而量身定做。◣丰富的界面组态用户可按自己的意愿构造美观的人机交互界面。系统提供丰富的控件及控件库可供用户自由组态，包括设备组态、页面组态、策略组态，所有控件的大小、颜色等属性均可自由设置。所有控件的大小、颜色等属性均可自由设置。◣全面的报警功能具有电话语音报警、短信报警、声光报警、界面报警、邮件报警等方式；用户可自定义报警级别及图形、颜色、声音、电话等报警方式，同一事件可设置一种或多种报警方式。系统具有排班分组报警管理功能，可根据值班状况选择报警发送对象，非值班时间将不收到报警。当发生报警事件时，报警可以根据重要级别将同时发生的报警排序处理；当发生报警事件时，采用相应的报警方式。对各种设备的报警及专家处理提示均可采用语音系统。一旦有事件发生，系统会轮流拨打所设置的号码（手机、电话），采用语音通知，并且可要求接听者输入密码，直到有人确认接收到报警信息为止。可区分10级以上报警级别，报警事件发生时，系统按事件级别排队报警并作事件记载，不会发生漏报及信息丢失。系统具有对本身硬件故障、各监控级间的通信故障、软件运行故障自诊断功能，并给出告警提示。系统对机房各系统提供的监控数据进行实时报警记录、保存和事后分析。◣丰富的数据管理 -_具有自定义报表、报表向导功能，例如设备定时巡视、巡视重要数据记录、巡视考勤、停电送电记录、电池放电记录（所有记录均为自动报表记录）等报表，报表格式可由用户自己修改，报表内数据项可由用户定义，可导出。历史数据可自动保存，也可定时删除，可远端维护。支持数据记录日报、月报、季报、年报、数据分析报表、曲线报表、巡检值班报表、考勤报表、自定义报表等，所有报表的配置和生成都必须在监控系统程序界面中完成，无需外挂程序和使用其他界面，并提供友好、简洁的界面供机房管理员进行自定义更改。持久的数据存储管理，系统可存储长达三年的数据。◣强大的远程管理系统采用Client/Server和Browser/Server方式，通过安装客户端或以WEB方式，可远程实时浏览、监控。支持各种网络传输和多机房远程联网监控：系统提供完整的WEB功能形式以及可通过安装远程客户端形式进行远程监控管理，同时具备B/S及C/S两种方式的远程监控管理功能，可根据用户随时选择使用，授权用户可以通过远程网络访问管理监控系统，内容包括实时状态、历史曲线、事件查询、录像浏览、报警设置等所有功能，其界面应与监控站完全一致，WEB页面需可以使用与监控站主机同样界面查看所有监测数据，并可自动根据监控站的更新而同步；可实现报警的所有设置功能，短信双向查询设置功能；远程客户端也可实现语音报警功能。 -_提供短信双向查询、设置、控制功能，通过短信方式查询温湿度等模拟量及开关状态等数字量，设置空调温湿度等，可通过短信控制空调、门禁、灯光等设备的开关等控制量，短信命令可灵活设定。同时不低于50个网络用户连接，远程数据刷新速率不大于1S。前台管理控制软件是整个监控系统的核心，解析处理各监控节点的数据，并对数据进行报警或是联动动作控制。并能对历史数据进行回溯统计查询管理。它能实现以下功能：§树形分组管理：对于大量的监控点可以进行分区、分组管理，适合分布式监控集中管理的需要。具有多级告警机制：由于监测点数量多、监控设备和监测量的种类多，可根据告警情况的严重性设置其级别，便于管理人员在同时出现不同设备不同级别的报警时可以有重点、有先后的进行处理，首先处理最严重的告警。例如，烟感消防报警类一定是级别最高的三级报警设置，因为火灾的危害最大。§不同级别的告警可以设置不同的通知方式：如发生三级告警时，控制中心要发出声音和图示警告，并同时向有关维护人员发送邮件、短信通知，而发生一级告警时可以只是发送email通知。§可以灵活设置报警的条件： -_对每种监控量的报警设置中可按报警类别的不同进行设置，用户也可根据需要对相关告警量的门限值设置进行调整，可以使报警的管理更有效、灵活。§灵活设置联动功能：当某些情况发生时自动进行控制动作。例如：在某个机柜温度太高时控制空调开机。§网络中断告警：可对其他设备进行集中的管理，监测其联通性并在网络中断时报警。§调度功能：管理中心的人员可按需要通过短信、邮件调度维护人员处理故障，并形成维护日志。虽然，在发生报警时可以自动的即时发送短信、邮件通知相应的维护人员，但是在实际情况中有时由于一些特殊的原因使相应的维护人员不能及时处理故障。这时就需要在通过管理平台人为做出调度，使故障处理上更灵活。维护日志的记录使管理更清晰，权责更明确。§具有排班功能：对不同的维护人员设置其管理区域和当班时间，可以当有报警事件发生时准确通知到当班人员。§灵活的查询功能：维护人员可以方便的查找记录数据以定位故障。§详细的数据记录：可以详细记录监控设备定期发送的数据，形成历史数据图表。§详细的告警记录：每次告警的详情都有记录，每次告警解决也有记录，便于分析维护工作效率。§具有组态图功能：对管理的区域和监控的对象有直观的显示，可以自行编辑改动，将设备的状态直观的显示在组态图上。§操作员权限管理细致：保证系统管理的安全性。§远程管理和控制：可以在软件上进行设备的Telnet远程管理设置，可以开关远端的空调，可以控制远端的照明的开关。主要功能介绍1、遥测、遥信、遥控、遥视功能²业务操作台能以表格方式，实时接收数据方式、地图形式、组态图实物形式及WEB浏览等方式实时显示其监控范围内的全部被监控对象的工作状态、运行参数，各种监测数据并可以对各种监控主机进行相应的操作。²各系统所监测设备的报警信息非常直观的显示在主控界面上，详细的告警信息及当前告警设备第一时间显示在主操作界面，并且可立即通过各种多媒体方式发出报警信息，如现场声光报警，电话语音报警，短信报警和邮件报警等多种方式。² -_可遥控的设备较多，可遥控设备的功能较实用，如可对所连接的交换机进行定时重启，控制开关电源，控制空调的运行温度等。这些控制功能操作方便，只需管理人员右击相关设备进行选择即可。在监控中心还可直接对远程的监控主机进行调试。²设备监测的数据种类齐全，可对所监测设备的数据记录情况、开关量变化记录情况、模块日志情况、控制记录情况和告警记录情况等数据进行实时的记录和显示。²可直观的显示后台服务数据的情况，如电话服务和短信服务的提示信息，后台服务状态等，通过这些数据我们可以对系统的运行情况有个直观的了解，对发出的各种报警信息有个综合统计的平台。²系统专门设置一个无人值守功能，当进入此状态时，系统可定时自动的发送指定的监测点的信息。这样机房的维护人员可根据需要，在无人值守的情况下，了解到机房的相关信息。²不考虑被监控设备本身的问题，控制操作和遥调操作成功率为100%。AZY2008的图像监控采用视频组态的概念，将各通道的图像以控件组态的方式随意插入某个界面，对于大型的监控系统而言，以电子地图的方式来集中管理各个场地的数据和图像的界面，十分方便。由于AZY2008将动力环境监控和闭路监控合二为一，因而可以随意实现动力环境与图像的联动控制，一旦有异常事件发生，监控系统自动弹出现场图像画面，即时录像并作报警提示和处理。2、告警管理功能²在监控界面上发生告警的地方做出标志；可根据系统用户的需要，自行设置相关的告警策略。根据告警事件的情况需要，可重复发送告警信息及重复发送的次数。²系统设置根据告警信息安排设备的派修功能。可对派修的人员进行安排，系统可选择通知的方式，并且可在派修后对告警信息进行屏蔽。对所需维护设备的信息和派修单可以进行查询。²无论监控系统处于任何画面，均能及时自动提示告警；²具有告警发生及告警撤消的确认功能，由维护人员手工进行告警确认。²在规定时间内（可设定）未确认的告警，可自动寻呼或通过手机短信通知维护人员。²具有多地点、多事件的并发告警功能，不会丢失告警信息，告警准确率为100%。² -_监控系统能根据告警种类、级别、设备类型、区域和发生时间对告警进行屏蔽和过滤；被过滤的告警仍然记录入历史数据库，可以被查询和打印，只是不会通知维护人员；²监控系统可应根据需要，对各种历史告警的信息进行查询、统计和打印。各种告警信息一旦进入数据库就不能在任何地方进行更改。²能够对监控系统本身进行自诊断，并能发出告警。3、配置管理功能²在中心可以对现场监控主机进行远程配置；各类监控主机进行时钟的同步。²配置管理的目标包括远程监控主机、各种测控模块；监控系统设备自身的增加、修改和删除。大部分设备在自身设置完成后，接入监控系统网络时，系统可自行检测和添加设备，对不同用途的设备根据其功用显示不同的功能。²可以进行在线的配置，配置管理操作不会影响系统的运行。4、安全管理功能1）用户权限管理²监控系统具有维护人员的分级管理功能；并可对每个操作员的值班情况进行安排。根据实际情况对值班的时间进行设置。²监控系统的安全机制采用授权管理机制。某一维护人员只有在取得相应权限时，才可进行相应操作；²监控系统采用用户名及口令字配合的身份认证方式；²监控系统可以记录所有的设备操作、告警确认、设备维修、系统维护及人员的登录或退出的时间等；上述所有记录均可以查询和统计。2）自诊断及容错²监控系统的关键部分，如数据库、服务器在必要时都可以设置备份进行容错；²有设备遥控操作和参数设置的安全检查机制，以防止由于用户误操作造成的故障；²监控系统各个部件，包括软件功能组件和监控主机、传输网络等，都具有对本身故障的自诊断功能。5、其它功能1）具有灵活的综合集成功能。系统具有功能菜单的定制功能，可通此功能启动控制中心。 -_菜单可链接其它系统，如视频系统，门禁系统等所有实时信息的显示、曲线显示、报警查询、系统配置、实时视频、录像浏览等，集成在同一个显示框架下，通过同一套系统管理各种信息。2）支持二次开发。提供亲切友好的集成开发环境、完成各种监控或仿真系统的组态工作，良好的数据库系统的支持，实现真正的客户化。系统运行性能1.本监控系统从机房日常运营管理的角度出发，能为机房正常运营的连续性提供性能上的保证。此系统软件从功能上充分考虑了运营管理者的实际工作需求，并满足“安全第一，稳定至上”的运营宗旨。2.实时性：在监控对象众多，数据流量很大的情况下，本系统能保持极高的实时性。一个信号周期(完成对管辖范围内所有设备的数据采集)可控制在2秒内。监控画面显示与实际事件发生时间差＜0.5秒；事件报警到系统自动记录相应画面时间差＜1秒；各报警探头报警到后台信息显示时间差＜1秒；控制切换至图像响应时间＜1秒。3.准确性：系统的测量精度为：电量测量误差＜1％；非电量测量误差＜2％；开关量100％准确。故障告警准确率＞99.9％。4.可靠性：（1）此系统的运行不影响被监测相关设备的正常运行。（2）此系统的局部故障不影响整个监控系统的正常工作。（3）此系统不存在技术瓶颈问题。（4）此系统设备采用模块化结构，便于故障排除和替换。（5）此系统要有具备处理同时发生的多事件的能力。（6）此系统具备防雷和抗强电干扰能力。 -_机房消防及报警系统8.1火灾自动灭火系统推荐品牌：瑞港牌，盛邦牌8.1.1设计依据本系统参照国标GB50370-2005标准《气体灭火系统设计规范》进行设计。8.1.2设计范围本设计包括：总机房、配电室、机要机房8.1.3防护区的划分分为两个防护区，机要机房为第一防护区；总机房、配电室为第二防护区。8.1.4设计方案采用管网七氟丙烷自动灭火系统；防护区内设计灭火方式为全淹没灭火。设计参数见下表：序号防护区名称设计浓度(%)设计压力(Mpa)容积(M3)灭火剂量W(KG)70L瓶组喷射时间(S)浸渍时间(Min)1总机房8%4.21821402〈10〈32配电室8%4.2887013机要机房8%4.232821038.1.5联动控制功能本灭火装置具有自动、手动及机械应急操作三种方式，火灾报警控制器可安装于操作室内，当气体灭火控制器接收到任何一个防护区内两个独立火灾报警信号时，延时30秒，控制器输出24伏直流电，使电磁阀（电爆管）动作，并启动相应防护区内预制灭火装置。防护区外门灯显亮，避免人员误入，同时控制器接收压力讯号器反馈信号，控制器面板喷放指示灯亮。手动控制状态下，当防护区发生火警时，控制器只发出一个独立报警信号时，不能输出动作信号，由值班室人员确认火警后，按下相应防护区外气体手动放气按钮，即可启动该装置，喷放七氟丙烷灭火剂灭火。机械应急操作方式，当某一防护区发生火警时，自动和手动控制都失去功能，值班人员可通过预制灭火装置内的安全梢按下启动，即可启动该装置，喷放七氟丙烷灭火剂灭火。8.1.6产品的选择1）本系统设备选用七氟丙烷系列产品（HFC-227ea）；2）灭火系统内喷咀采用ZF型全淹没喷头。 -_8.1.7防护区对土建要求1）防护区内设有100秒使人员疏散完毕的通道；2）防护区的门应向疏散方向开启，能自动关闭，并保证在任何情况下均可从防护区内打开。3）防护区内的最低环境温度不应低于-10℃。4）防护区围护结构、门窗及间隔玻璃的耐火极限均不应低于0.5h；吊顶的耐火极限不应低于0.25h。5）防护区灭火时应保持封闭条件，除泄压口以外的开口，以及用于防护区的通风机和通风管道中的防火阀等，在喷放七氟丙烷前，应做到自动关闭，并接收其返馈信号。6）密闭防护区宜在外墙上设泄压口，应位于防护区净高的2/3以上。8.2火灾自动报警系统依据国家标准GB50116-98《火灾自动报警系统设计规范》和GB50166-2007《火灾自动报警系统施工及验收规范》进行设计。8.2.1设计范围本设计包括：总机房、配电室、机要机房。8.2.2防护区的划分8.2.2.1分为两个防护区，机要机房为第一防护区；配电室、总机房为第二防护区。8.2.2.2气体控制器选用2区盘一台。8.2.2.3每个防护区内安装火灾声报警器(即警铃)，防护区门外上方安装火灾声光报警器及喷气门灯，以便火灾报警时人员及时撤离。8.2.2.4手动按钮、紧急启/停按钮及手/自动转换开关安装在防护区门外，离地高度1.3～1.5M，工作人员便于操作。8.2.2.5探测器宜水平安装，周围0.5M内不应有遮挡物，探测器至墙壁、梁边的水平距离不应小于0.5M，至空调送风口边的水平距离不应小于1.5M。8.2.2.6气体灭火控制器应安装在墙上，其底边距地（楼）面高度宜为1.3~1.5M，落地安装时，其底宜高出地坪0.1~0.2M，其靠近门轴的侧面距墙不应小于0.5M,正面操作距离不应小于1.2M。8.2.27气体灭火控制器应能将火灾报警信号、喷放动作信号及故障报警信号反馈至消防控制中心。8.2.2.8控制导线采用单芯ZR-BV1.0mm,信号传输用ZR-BV1.5mm双绞线，线管保证接地良好。8.2.2.9所有布线应采取穿金属管保护，并宜暗敷在非燃烧体结构内，如明敷时应外涂防火漆保护。8.2.2.10系统布线完毕后用500V兆欧表对线路进行绝缘测试，其绝缘电阻应大于20兆欧。8.2.2.11 -_由消防控制室接地板引至各消防备的接地线应选用铜芯绝缘软线，其线芯截面积不应小于4MM2。8.2.2.12系统采用工作接地，其接地电阻应小于4Ω。8.2.2.13气体灭火报警联动系统供电要求：要求最少提供一路市电专用电源和备用电池自投供电；8.2.2.14系统的安装和施工，应按《火灾自动报警系统施工验收规范》的规定执行。8.3.7.1安装前的准备工作----放线定位首先根据设计图纸要求定出支吊架位置。根据管道的设计标高，把同一水平直管段的两端的支架位置划在墙上或柱上，根据两点间的距离和坡度大小，算出两点的高度差，标在未端支架位置上，在两高差点拉一根直线，按照支架的间距在墙上或柱上标出每个中间支架的安装位置。8.3.7.2支吊架安装将制作好的支吊架用膨胀螺栓固定在指定的位置上，支吊架的受力部件膨胀螺栓的规格为M8×4，材质与规格必须符合有关技术标准规定；支吊架的安装技术要求如下：支吊架横梁应牢固地固定在墙、柱、板或其它结构上，横梁长度方向应水平，顶面应与罐体、管体中心平行；装置时电阻值不应大于1Ω。 -_机柜及综合布线系统一、机柜系统9.1.1机柜布局及需求分析智能机房采用700mm(W)x2000(H)x1000mm(D)服务器机柜、共计10个，后门对后门形成热通道，机柜风格完全一致，机柜深度大于等于1000mm，机柜安装空间大于等于42U，机柜前部配置垂直走线槽，便于理线、走线。9.1.2系统设计本次工程设计建议采用“汉耐铁”“美露汉铁”非屏蔽服务器机柜。9.1.3产品说明1。机柜1、规格l宽度≧600mm深度≧1000mm高度42u安装空间l符合19英寸安装规范2、颜色和表面处理工艺l黑色、灰色l静电粉末喷涂3、材质l优质冷轧钢板4、柜门的形式l前门是单开网孔门、铝合金门框l后门是双开网孔门5、散热l前进风后出风l柜门开孔率≧60%l开孔率=选定区域的开孔面积/选定区域的总面积6、承重l机柜承重≧1000kgl安装角轨厚度≧2.5mm -_l立柱和安装角轨≧5折l焊接式框架7、安装空间l前门到前安装角轨的距离≧65mml后门到后安装角轨的距离≧180mml前后安装角轨的距离≧740mm8、走线l柜内垂直走线n强弱电分开走线，左边走弱电右边走强电或左边走强电右边走弱电n数据线垂直走线线槽截面≧20mmX180mm、数据线垂直走线线槽全封闭n电源线垂直走线线槽截面≧80mmX40mm9、供电l每个机柜两路供电，每路16Al每路提供12个万用多功能模块l供电接口采用接线柱的方式10、机柜的使用环境：l工作环境：60°C≈-40°Cl相对温度：85%（30°C）l大气压力：65KPa-110Kpal适合放置于室内，因没有防尘、防水功能不能放置于室外。11、机柜尺寸l600*1000*2000mm(宽深高) -_12、图腾机柜性能参数外形尺寸600*1000*42U（宽*深*容量）基材厚度：设备安装方孔条2.0MM，框架1.5MM，其它1.2MM；材料全部采用SPCC优质冷轧钢板。侧门及顶部可方便拆卸的左右侧门和后门，顶部可按需要安装配有四只风扇的风扇模块，一次解决机械保护，通风散热，机械防尘的使用要求。前后门前后门均为平板高通风率六角网孔门，树立机柜行业新标准，通风率大大提高，高达71%，达到国际先进水平，让机柜的通风散热更加有效，有助于提高机柜内置设备的运行可靠性；图腾在国内率先全面采用大通风率六角孔门，体现领导机柜行业先风。框架全新拼装式框架,达到10级抗震结构要求，牢固可靠。方孔条2.0MM镀锌方孔条，使得安装在方孔条上设备消除静电干扰，保护设备安全。方孔条上清晰的U位丝印和凹口定位，方便设备安装。承重800KG并柜可提供专业组件实现多柜并柜安装。表面处理去油喷淋→去油浸泡→喷淋清洗→浸泡清洗→喷淋清洗→表调喷淋→磷化浸泡→第一道喷淋清洗→第二道喷淋清洗→第三道喷淋清洗→烘干→静电喷塑涂层哑光波纹塑粉涂层，颜色：采用国际流行色RAL7035或RAL9004。 -_外表面无明显划伤、碰伤、针孔、颗粒，无附着性污渍，涂层无裂纹、起泡、起皮、掉漆现象，内表面及角弯处无喷涂露底。涂层均匀，纹路大小一致，各部件无明显色差。机柜外观外观及内部做工精细，折弯线条平直，门板平整，角弯处整洁，无毛刺、焊渣,不划伤设备表面保护安装操作维护人员双手。零件没有非正常变形。门开启灵活，无擦碰，无异响。接地机柜制有M6接地螺柱和M5接地螺柱安装孔所有零件可以用接地线套件（选配件）接地互联，接地保护安全可靠，另可按客户要求增加接地铜排。安装尺寸精度19”标准安装，精准的尺寸，保障用户设备顺利安装方孔条任意一个单元内相邻两安装孔中心距：12.7±0.2mm方孔条任意相邻两个单元中心距：44.45±0.3mm方孔条任意两个单元中心距误差：<±0.4mm相邻两方孔条安装孔中心距：465±1.6mm机柜进出线口机柜设有多处进出线口：顶部后出线、下部后出线、下部前出线、下部中间出线。出线口管理：所有出线口均可关闭；下部中间出线口可调节大小。出线口尺寸：下部前出线口:340×56mm下部中间出线口320×275mm(600mm深)、320×388mm（800mm深）顶部后出线口：340×56mm下部后出线口:340×56mm紧固件不锈钢或表面镀彩锌，24小时盐雾试验不锈蚀风扇3C认证风扇，噪声小于60分贝，无安装板振动声。排插3C认证排插，保障用户的设备安全无忧。操作机柜侧门、前后门均可拆卸，去掉各门组件即成为敞开式机架结构，机柜四周均可进行安装布线操作包装内部：PE塑料膜缓冲：角部及中部珍珠棉缓冲垫块撑垫外部：前后5层A=C瓦愣纸箱盖包装工作环境60°C≈-40°C相对湿度85%（30°C） -_二、综合布线系统9.2.1系统概述作为一个现代化的机房，其拥有先进的通信系统和计算机系统，为保证这些系统能够安全、可靠、灵活地运行，满足用户不同的使用要求，机房采用综合布线系统是非常必要的。9.2.2布线必要性本次设计的综合布线系统力求能为**市地税局信息中心机房工程提供稳定的数据支撑平台和办公自动化环境，也能为建筑物智能控制和管理提供良好的控制平台。因此在现代化的办公环境中进行综合布线系统设计及施工是很必要的。其具体优势如下：l提供了一套统一的、开放的物理布线拓扑结构的标准配线系统，综合了所有的语音、数据、图像与监控等设备，并将多种设备众多插头插入标准的信息插座内。l可对不同厂家的语音、数据设备兼容，且使用相同的插头和模块插孔l采用模块化设计，具有灵活性和开放性，它能将当前和未来的语音、数据、网络、互连设备以及监控、有线电视等设备很方便的扩充进去，使真正的面向未来的先进技术。9.2.3系统设计综合布线系统主要分为以下部分：机房内综合布线系统包含计算机网络系统布线以及KVM系统布线。1、整个综合布线系统全部采用六类非屏蔽四对UTP系统（中间带十字架），机房UTP以及光纤布线均从网络机柜引出。2、配线架端口与交换机、语音配线架以及工作区用户终端与信息出口之间均选用RJ45/RJ45跳线。3、线缆桥架的安装采用机柜底部走线的方式。9.2.3.1工作区子系统在本次工程的设计中工作区子系统中电口信息模块统一使用AMP六类模块。1、铜缆插座电口数据信息点采用六类RJ45模块。电缆连接按TIA/EIA568B标准执行。各信息插座输出口为模块式结构，更换及维护方便。 -_2、跳线电口数据部分采用相应的非屏蔽六类RJ45系列厂家原装跳线。光口模块部分采用相应的单多模厂家原装跳线。9.2.3.2水平子系统水平布线子系统是将垂直干线子系统线路延伸到用户工作区，该系统是从各个子配线间出发连向各个工作区的信息插座、水平铜缆及其它配件的水平线缆。此次分别采用单多模光纤及6类非屏蔽双绞线。6类（CAT6）线能支持大于250MHz的高带宽传输。设计最大传输距离为100米，从配线架至最远端工作区端口的距离不超过90米（因为配线架和终端跳线占用10的距离）。６类对非屏蔽双绞线（UTP）还可以传输各种72V以下直流电压和相应频率以内的弱点信号，包括电话、计算机、楼宇紫红设备的控制广播信号、视频监视信号和各种弱电传感信号等等。一）设计原则水平子系统我们严格遵循标书要求，按照以下原则进行设计：水平线缆采用六类非屏蔽、六类屏蔽双绞线。除了必须符合对所有产品要求的标准外，还符合EMC标准的电磁兼容性要求。二）主要设备配置A、六类非屏蔽双绞线本项目选用安普公司的六类非屏蔽双绞线，此六类/E等级4对电缆创新的凹槽设计引导护套中的线对，以提供卓越的传输性能。其优良的设计保证4对兼容信号能共享同一电缆而不会损伤数据的完整性。B、水平子系统施工条件在一个开放环境安装水平线时，至少应离开荧光灯5英尺（120mm）。同时保证水平线缆的长度不超过90米。9.2.3.3设备间子系统设备间子系统在一个集中化的设备区，连接系统公共设备，如PABX、局域网、主机等，包含主配线管理子系统。它能实现计算机主机系统、网络集线器、PABX、音响输出设备，监控装置、电视会议控制装置和报警控制设备等主要控制设备与建筑物和楼层的连接以及和其他建筑物之间的连接，主要有网络接口，通讯接口及主配线架等。一）设计原则 -_本项目建筑综合布线系统的管理区按照以下原则设计：管理间水平子系统方面配线架采用模块式配线架来管理水平电口数据和光纤信息点。在分配线机柜中，电口数据和光纤点分开区域设置，分别放置不同的机柜。Ø光纤采用19英寸机柜式光纤配线架管理，可以端接多芯光纤。在各个子配线间全部采用标准19英寸机柜式安装的配线架及相应的网络设备。为网络设备留有足够的空间。Ø所有机柜均采用19英寸标准机柜，内装风扇、电源及门锁等。Ø光纤接头及相应的耦合器采用先进的高性能、低衰耗、高密度型光纤接头SFF，并能提供相应多种长度原厂光纤跳线。Ø实现配线管理，使用颜色编码，易于追踪和跳线。 -_门禁管理系统门禁系统主要由门禁控制器、感应卡识别系统、电控锁等设备组成。在机房安装门禁系统一套，需要将其纳入环境监控范围。通过对门禁系统接口开发，使门禁系统可以集成到统一的机房监控系统上，与监控主机联网组成在线式门禁监控系统。通过对门区、时段、时区的设置和不同组合，以及对不同人员的卡号、密码、权限等信息的设置，可严格管理对门禁的远程管理与维护，实时读取所有门禁记录资料。当有人请求通过验证进门时，监控系统对预先设定的权限级别进行判断比较，只有当此人拥有进入权限时才允许其进门，并且详细记录该进入人员的信息如姓名、门号、时间等。同时系统也可记录被验证为非法的报警记录。门禁系统的远程控制功能也体现在系统可远程控制门的开关状态，以方便管理。门禁系统功能通过监控管理平台及门禁控制器对进出人的用户信息进行定义，并保存在数据库中。当需要授权时，再将相关卡的信息下载致门禁控制器中，从而实现对进出人员的管理。系统对人员进出权限的控制主要通过对进出卡的管理来实现，包括以下几个方面：进出卡中包含的用户信息应包括卡号、用户名、工号、部门、级别授权、授权进出区域、有效日期、授权进出时段、卡有效状态以及个人照片等信息。进出卡的设置信息应即时下载至门禁控制器中，保证管理服务器故障时人员的进出不受影响。管理人员通过对进出卡的登记、注册、授权、变更、注销、挂失与解除挂失等操作实现对人员进出权限的控制。通过监控管理平台对门禁控制器内存进行读写，并下载相关授权信息，实现授权设定。方案报价清单如下：单价为准，数量自定！ -_序号系统名称单位数量报价1地面工程宗1154802棚面工程宗178003墙面工程宗1414004防护工程宗145005机房配电照明系统宗1616706UPS系统宗1616707机房防雷接地系统宗197508机房环境监控系统宗1568029机房消防灭火系统宗14365010精密空调、新风系统宗15240011机房综合布线系统宗13073012总计385852 -_一、地面工程序号分项工程名称规格型号品牌单位数量单价小计1硫酸钙抗静电地板600*600*32mm，集中载荷不小于3550N，均布载荷不小于16500N/m2，防火性能为国家A级不燃，系统电阻106-1010Ω汉耐铁平米60450270002地面防尘处理环保型卓越平米602012003橡塑保温处理20mm厚，B1级神州米604527004地板出风口防静电全钢通风地板正、底面结构组成，地板的上下钢板和上表面贴面均冲制有通风孔。通风活动地板与全钢通路活动地板配套使用，地板通风率为17%—36%。汉耐铁块1045045005不锈钢收口0.8mm厚米2.42004806总计35880二、机房棚面工程序号分项工程名称规格型号单位数量单价小计1微孔铝棚板600*600mm厚度0.8mm.，优质铝锭材，加入适当镁、锰、铜、锌、硅等元素组成；烤漆、无色差；漆面附着力强、细腻、均匀；Ф1.8微孔；覆吸音纸。汉耐铁平米60180108002龙骨及附件38系列38×12×1.0mm汉耐铁平米603018003顶面防尘漆环保型汉耐铁平米603018005棚角收口线25*25*3000mm汉耐铁米403012006总计15600三、墙面工程序号分项工程名称规格型号单位数量单价小计 -_1墙面机房彩钢板1200*3000*13汉耐铁平米135350472502轻钢龙骨75泰山平米1355574253橡塑保温板20mm厚，B1级神州平米1354560754甲级钢制防火门甲级汉耐铁平米635021004玻璃隔断12MM钢化防火玻璃恒春平米18350630056总计69150其他工程05设备散力架空调、电池、UPS定制项1300030006空调防水堰水泥、防水涂料定制处1150015007总计4500二、UPS电源系统及机房配电系统序号分项工程名称品牌规格型号单位数量单价小计一、UPS电源系统1UPS主机10KVA台1980098002蓄电池12V长寿命蓄电池AH40650260003电池柜套16506504电池开关箱台1350350二、箱柜工程1市电配电柜ccc认证元器件台11200012000三、插座、工业连接器工程03单相五孔插座10A只5301504单相三孔插座16A只5301505工业联接器16A套1055550 -_四、线、管工程06塑铜线ZR-BV-2.5米600318007塑铜线ZR-BV-4米500420008电缆ZR-YJV2*4米500735009电缆ZR-YJV5*10米1665104012镀锌屏蔽钢管JDG20米16010160013金属线槽（含含三通及弯头附件）200*100mm200*100mm米1660960五、照明灯具014亚光铝格栅灯600×600mm三管荧光眩光限制等级为Ⅰ级采用电子镇流器方式，灯具的功率因数不少于0.9，THDI小于10％。套615090015双联开关10A只1303016单联开关10A只2306017出口导引指示灯带蓄电池套26513018总计61670三、机房防雷接地系统序号分项工程名称品牌规格型号单位数量单价小计一、接地工程 -_1铜箔带40*0.2mm材质：CuPO2(ppm)≥99.99--200--450；基材厚度：0.018mm-0.05mm胶粘厚度：0.035mm胶体成分：导电胶（热感应性亚克力胶）粘着力：1.5～1.3kg/25mm耐温性－10℃---120℃张力强度4.5～4.8kg/mm伸长率7-7%～3－4%；物理特点：熔点℃（液相）1083熔点℃（固相）1065比重8.94热膨胀系数10-6/℃17.7热传导cal/cm2/cm/sec/℃0.935电气传导率LACS%99(0.025--0.08mm为85)纵弹性系数kgf/mm212000米1101011002地网铜带3*30mm材料：二号纯铜板热处理，工作温度：-30~+60℃。储存温度：-30~+60℃，相对湿度：5%~95%，大气压力：70~106kPa米208517003塑铜线ZR-BVR-16米20153004塑铜线ZR-BVR-6米10088005塑铜线ZR-BVR-35米20357006断接箱个1350350二、防雷工程07一级电源防雷通流容量为60KA，响应时间应〈25ns套1260026008二级电源防雷通流容量为40KA，响应时间应〈25ns套1220022009总计9750四、监控系统机房环境序号分项工程名称品牌规格型号单位数量单价小计一、配电监测子系统1三相电量仪T汉耐铁台275015002开关量采集模块（D86）汉耐铁台315004500 -_二、UPS监控子系统01智能设备模块汉耐铁套116001600三、精密空调检测子系统01智能设备模块汉耐铁套116001600四、温湿度监控子系统01温湿度传感器汉耐铁只64502700五、漏水监测子系统01漏水控制器及其附件汉耐铁套25801160六、安防监测子系统01四门单向网络控制器汉耐铁WG-B04台1120012002EM卡ID读卡器微耕WG10-56ID只448019203ID厚卡微耕WG1011只10440 -_4单门磁力锁微耕WG600S只445618245开门按钮微耕WG3002只4351406机箱电源微耕WGJXDY-03只12602607门禁管理平台中心微耕WGGL套115001500七、视频系统01网络半球摄像机机个4120048002网络硬盘录像机4路台1350035003硬盘1T个1850850八、消防监控子系统01气体灭火装置监控汉耐铁套16060九、新风机监控子系统01新风机状态监控汉耐铁套1200200十、系统硬件：01嵌入式机房动力环境监控主机汉耐铁台116500165003短信报警器汉耐铁套18808804声光报警器汉耐铁只168684用户自备台100 -_PC服务器+显示器5联网监控管理平台汉耐铁套1150015006综合布线等汉耐铁批1300030007办公室显示系统55液晶、STX103A-VGA双绞线传输器套1550055008总计56802九、机房消防灭火系统序号分项工程名称品牌规格型号单位数量单价小计报警部分1智能光电感烟探测器海湾只715010502智能感温探测器海湾只1015015003探测器通用底座海湾原厂标配只1715025504火灾报警控制器海湾台1350035005紧急启停按钮海湾只23507006声光报警器海湾只265013007放气指示灯海湾只34501350二.灭火部分（无管网）0 -_8灭火剂贮瓶组瑞强工作环境环境温度：0℃～50℃，喷射时间：≤10s最大充装密度：1150kg／m3贮存容器：70L灭火剂贮存压力：4.2Mpa（系统）、2.5Mpa（装置），最大工作压力：6.7Mpa（系统）、4.2Mpa（装置）套25500110009七氟丙烷灭火剂瑞强HFC227ea七氟丙烷物理性质:分子量170.03，沸点,°C-17，临界温度,°C102.8临界压力,Mpa2.98，破坏臭氧潜能值(ODP)0全球变暖系数值(GWP)0.76，蒸气压,25°C,Mpa0.45公斤1701101870010管线及附件批12000200011总计43650六、精密空调、新风系统序号分项工程名称品牌规格型号单位数量单价小计一、空调系统1精密空调海信≥7.5KW台14500045000二、新风系统3新风机汉耐铁台145004500 -_热交换式、800立方/时4新风管道D200、橡塑保温处理米30309005新风散射口300*300mm只23507006室外风口250*250mm只23507007软接头防火帆布只16006008总计52400七、机房综合布线系统序号分项工程名称品牌规格型号单位数量单价小计1六类非屏蔽双绞线安普参考综合布线部分箱585042502六类非屏蔽模块安普参考综合布线部分个2001530003六类24口配线架安普参考综合布线部分个465026004理线架安普成品个41004005六类非屏蔽跳线安普成品3米跳线，六类网线铜丝线规：24AWG，铜芯线径标称直径为0.511mm，负公差为0.005mm，材料为低氧或无氧铜；根30309006双口面板安普成品只4301207上走线金属网格桥架伟成CF105/200EZ米1616025608金属网格桥架安装辅材伟成含下线配件、过线器米1650800 -_9服务器机柜美露汉铁600*1000*2000mm，框架采用优质冷轧钢板组装成型，静态承重大于1000KG，高密度六角网孔圆弧前门，双开网孔后门，前后门通风散热率大于72%，表面喷塑，炭灰黑色，含2个8为PDU台426001040010KVM安捷KVM控制平台19"上架式,17寸液晶显示屏,带16口切换器键盘鼠标带OSD菜单16PC/服务器共用一套鼠标、键盘、显示器,支持远程数字LCD液晶一体化控制台STNL系列产品全线兼容,CAT-5RJ45接口USB&PS/2模块可选,可实现远程管理internet/wan远程JAVA平台集中控管，(密码型，USB&ps/2控制端1个administrator用户多个guest用户)Sunyent系列BRC广播功能。台14500450011辅助材料宗11200120012总计30730'
