三轴长螺旋水泥搅拌连续墙施工工法

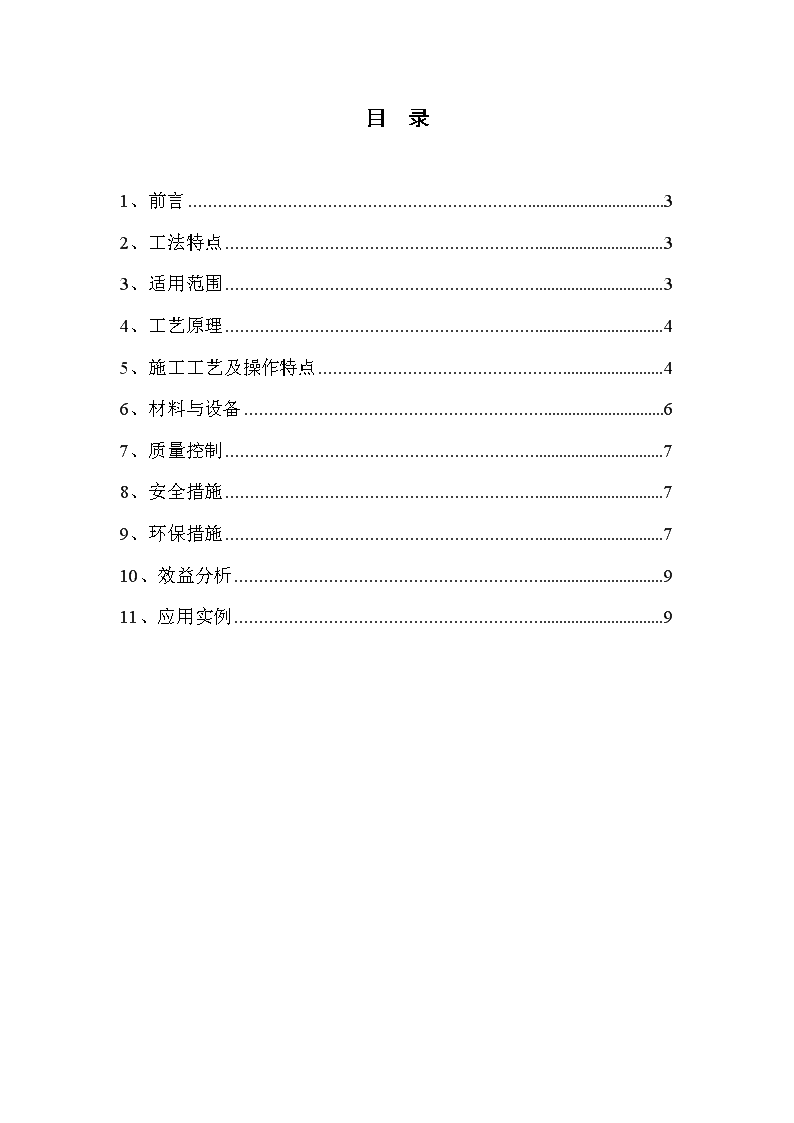

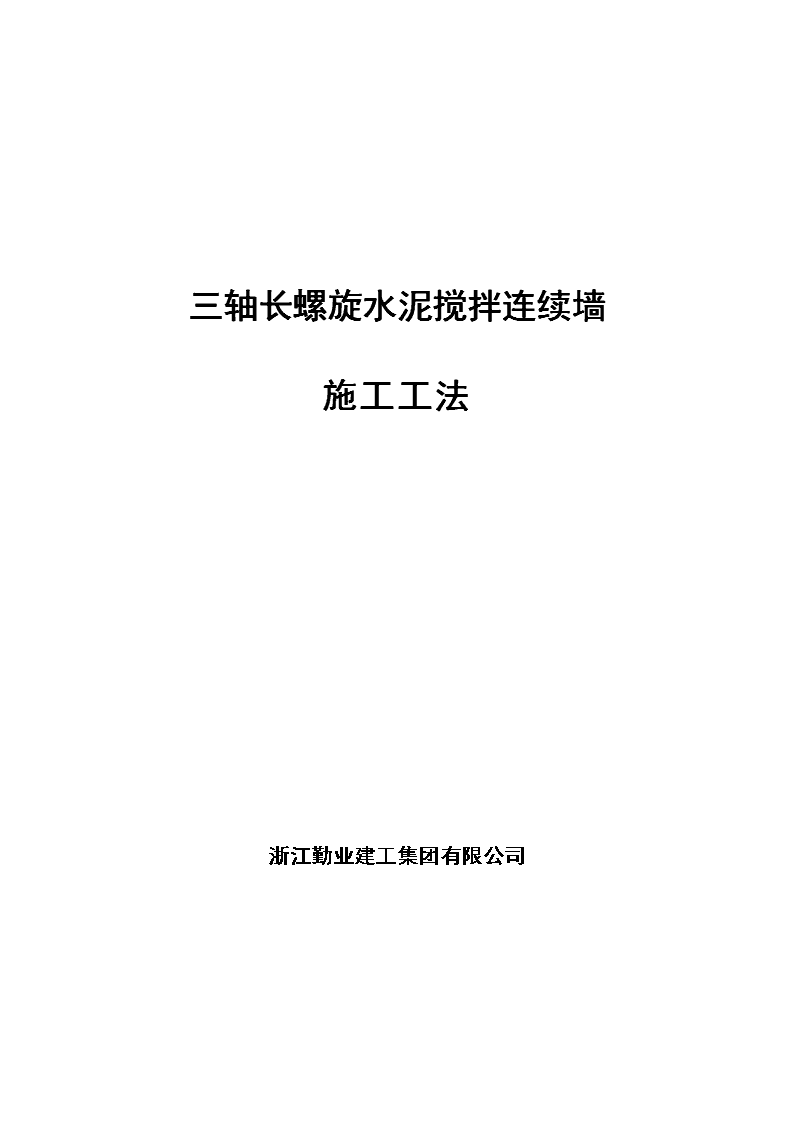

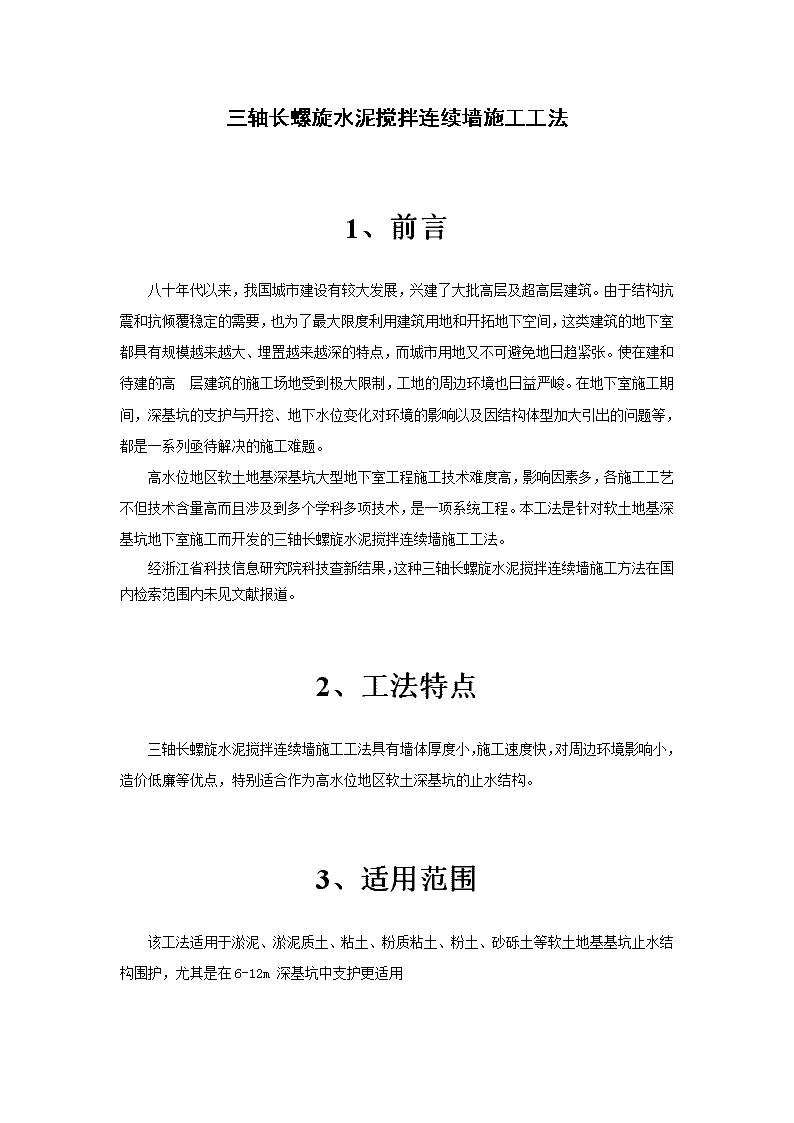

'三轴长螺旋水泥搅拌连续墙施工工法浙江勤业建工集团有限公司 目录1、前言32、工法特点33、适用范围34、工艺原理45、施工工艺及操作特点46、材料与设备67、质量控制78、安全措施79、环保措施710、效益分析911、应用实例9 三轴长螺旋水泥搅拌连续墙施工工法1、前言八十年代以来，我国城市建设有较大发展，兴建了大批高层及超高层建筑。由于结构抗震和抗倾覆稳定的需要，也为了最大限度利用建筑用地和开拓地下空间，这类建筑的地下室都具有规模越来越大、埋置越来越深的特点，而城市用地又不可避免地日趋紧张。使在建和待建的高 层建筑的施工场地受到极大限制，工地的周边环境也日益严峻。在地下室施工期间，深基坑的支护与开挖、地下水位变化对环境的影响以及因结构体型加大引出的问题等，都是一系列亟待解决的施工难题。高水位地区软土地基深基坑大型地下室工程施工技术难度高，影响因素多，各施工工艺不但技术含量高而且涉及到多个学科多项技术，是一项系统工程。本工法是针对软土地基深基坑地下室施工而开发的三轴长螺旋水泥搅拌连续墙施工工法。经浙江省科技信息研究院科技查新结果，这种三轴长螺旋水泥搅拌连续墙施工方法在国内检索范围内未见文献报道。2、工法特点三轴长螺旋水泥搅拌连续墙施工工法具有墙体厚度小，施工速度快，对周边环境影响小，造价低廉等优点，特别适合作为高水位地区软土深基坑的止水结构。3、适用范围该工法适用于淤泥、淤泥质土、粘土、粉质粘土、粉土、砂砾土等软土地基基坑止水结构围护，尤其是在6-12m深基坑中支护更适用 4、工艺原理三轴长螺旋水泥搅拌连续墙施工工法是利用专用的三轴深层搅拌机就地钻进切削土体，同时注入水泥浆液，经反复搅拌充分混合，形成阻水的地下连续墙体，是一种新型的深基坑止水结构。5、施工工艺及操作特点5.1施工工艺流程，如图5.1-1所示。图5.1-1 测量放样5.1.1施工前,先根据设计图纸和业主提供的坐标基准点,精确计算出围护中心线角点坐标,利用测量仪器精确放样出围护中心线,并做好护桩。5.2开挖沟槽5.2.1根据放样出的围护中心线开挖工作沟槽,沟槽宽度根据围护结构厚度确定,深度为0.6∽1m。5.2.2遇有地下障碍时,利用空压机将地下障碍破除干净,如破除后产生过大的空洞,则需回填压实,重新开挖导槽,确保施工顺利进行。5.3定位、钻孔5.3.1在开挖的工作沟槽两侧铺设导向定位型钢或定位辅助线,按设计要求在导向定位型钢或定位辅助线上做出钻孔位置位置。根据确定的位置严格钻机桩架的移动就位。5.3.2开钻前应用水平尺将平台调平,并调直机架,确保机架垂直度不小于1%。并在成孔、提升过程中经常检查平台水平度和机架垂直度,确保成桩垂直度不小于1%。5.3.3为控制钻管下钻深度达标,利用钻管和桩架相对错位原理,在钻管上划出钻孔深度的标尺线,严格控制下钻、提升的速度和深度。5.3.4下钻、提升速度应与注浆泵的泵量相适应,同时下钻速度不大于100cm/min，提升速度不大于180cm/min并至少复拌一次以上。5.4制备水泥浆5.4.1由于不同水泥、不同土质、不同的配合比的水泥土力学指标差异较大,因而水泥和外掺剂的掺入量必须以现场土做试验,再确定其合理的配合比。5.4.2水泥掺入量应符合设计规定。5.5搅拌注浆5.5.1根据设计所标深度,钻机在钻孔和提升全过程中,保持螺杆匀速转动,匀速下钻,匀速提升,同时根据下钻和提升二种不同的速度,注入不同掺量的搅拌均匀的水泥浆液,使水泥土搅拌桩在初凝前达到充分搅拌,水泥与土能充分拌和,确保搅拌桩的质量。5.6打桩施工顺序5.6.1三轴长螺旋水泥搅拌桩连续墙工法施工采用大、中幅全套复搅式操作方法。起始第一幅为大幅水泥搅拌桩，不插型钢。紧跟着在打完大幅水泥搅拌桩后，即刻套钻第二幅中幅水泥搅拌桩，，阴影部分为重复套钻，以后依此类推。 6、材料与设备 7、质量控制7.1由专职测量人员负责测量放线及桩位的定位。7.2桩机必须端正、稳固、水平，用经纬仪保持垂直度，每个桩施工时应用经纬仪检查导向架和搅拌轴的垂直度，以测定桩身垂直度，垂直度误差不应超过1%。7.3浆液配制必须按规定的配合比进行配制。7.4水泥及外掺剂质量应符合设计要求并附有产品合格证或抽样送检报告。7.5每根桩的水泥用量应达到设计要求。7.6桩顶、桩底标高应不低于设计值，桩底一般应超深100∽200mm，桩顶应超过0.5m。7.7用于围护的搅拌桩，其桩与桩的搭接长度不应小于200mm，相邻桩体应连续施工，施工间歇时间不宜超过12h。7.8为保证水泥土搅拌均匀，必须控制好下沉提升速度。若出现堵管、断浆现象，应立即停泵，查找原因进行处理，待故障排除后须将钻井具提升或下沉1米方能喷浆，以防止断桩。7.9对溢出的泥土应及时处理，以保证工法的硬化及下道工序的施工。8、安全措施8.1卸桩架转向，调位时按规定要求做。遇六级大风时，必须设好缆风绳等加强稳定的措施。8.2现场施工用电要符合部颁JGJ46-88规范要求，实现三级用电三级保护，做到一机一箱一闸一漏电开关。8.3拌浆池施工人员在配料时应戴口罩。9、环保措施 遵守国家有关环境保护的法律规定，采取有利措施控制施工现场的各种粉尘、废气、废水、固体废弃物以及噪声、振动对环境的污染和危害，主动与当地居民委员会联合做好环境保护工作，做到不污染环境，不扰乱居民正常生活、工作，发现问题主动联系各方妥善解决。并建立了完善的环境保护管理体系。9.1水环境保护措施对靠近生活水源的施工现场，设置同生活水源隔离措施，避免污染生活水源。施工废水、生活废水按有关要求进行处理。施工机械的废油废水，采用隔油池等有效措施加以处理，避免超标和随意排放。生活污水采取二级生化或化粪池等进行净化处理，经检查符合标准后排放，未经处理的废水，不得直接排入城市排水设施和河流。9.2固体废弃物管理施工营地和施工现场的生活垃圾，设置临时堆放场集中堆放，定期清至环保部门指定场所。施工和生活中的废弃物经当地环保部门同意后，运至指定地点。工地设置免冲洗的生态厕所，派专人管理，并定期对周围喷药消毒，以防蚊蝇滋生，病毒传播。报废材料定期运出现场，并进行掩埋等处理。对于施工中废弃的零碎配件，边角料、水泥袋、包装箱等，及时收集清理并搞好现场卫生，以保护自然环境不受破坏。9.3防噪音污染的措施人为噪音的控制措施：施工现场提倡文明施工，建立健全控制人为噪声的管理制度。尽量减少人为的大声喧哗，增强全体施工人员防噪声扰民的自觉意识。强噪声作业时间控制：进行强噪声作业时，严格控制作业时间，尽可能减少对居民生活的影响。加强施工现场的噪声监测：加强施工现场环境噪声的长期监测，采取专人监测、专人管理的原则，根据测量结果填写建筑施工场地噪声测量记录表，凡超过《施工场界噪声限值》标准的，要及时对施工现场超标的有关因素进行调整，达到施工噪声不扰民的目的。9.4防空气污染的措施施工现场垃圾渣土及时清理出场，施工现场出口处设清洗车轮设施，保证车辆不带泥土出场，以防造成周围环境污染。除作业人员配备必要专用劳保用品外，要随时进行洒水等消尘处理，防止灰尘飞扬，使灰尘公害减至最小程度。对易于引起粉尘的细料、散料进行遮盖，运输时用帆布、盖套及类似物品遮盖，不在工地燃烧各种垃圾及废弃物。 10、效益分析相较高压旋喷桩或深层搅拌桩较而言，采用三轴长螺旋搅拌连续墙施工工法综合费用并未增加，但施工工期大大缩短，且对周围环境影响很小，止水效果优异。取得了较好的经济效益和社会效益，受到甲方及社会的一致好评。11、应用实例以下为采用本工法的部分工程应用实例：萧山电力调度大楼工程位于萧山区金城路以北，银通大厦以东，大蒲河以南，井亭河以西。本工程地下三层，地上二十四层，工程建筑面积57669.2m2。基坑平面较为规则，基本呈长方形，东西向长约111.2m，南北向宽约81.6m。本工程基坑开挖深度大，且开挖深度内及坑底以下为深厚淤泥质土，总土方量约13.3万m3。工程施工单位采用三轴长螺旋水泥搅拌连续墙施工工法。迪荡新城移动通信大楼位于绍兴迪荡新城D10地块，总建筑面积37828m2，主楼地上16层，裙房地上5层，地下二层，地下建筑面积11830m2，基坑平面较为规则，基本呈长方形，东西向长约89.1m，南北向宽约73.65m。本工程基坑开挖深度大，总土方量约7.8万m3。工程施工单位采用三轴长螺旋水泥搅拌连续墙施工工法。'
