三维网生态路基边沟施工工法

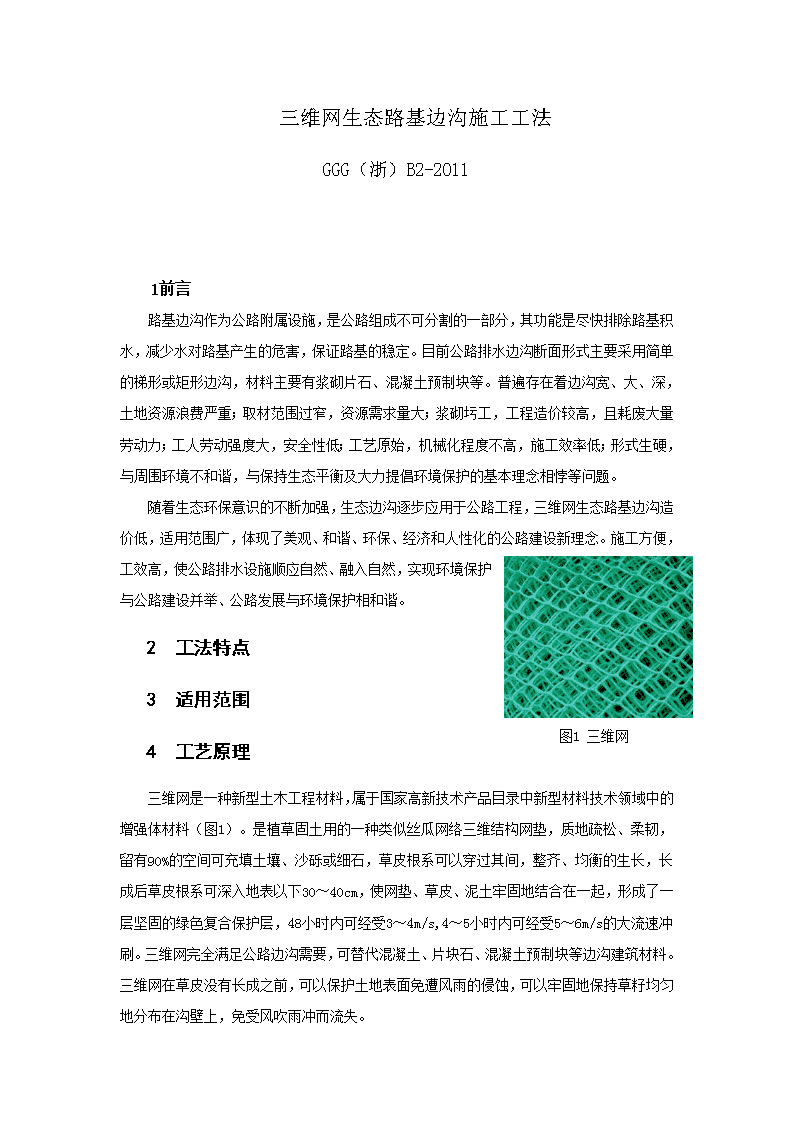

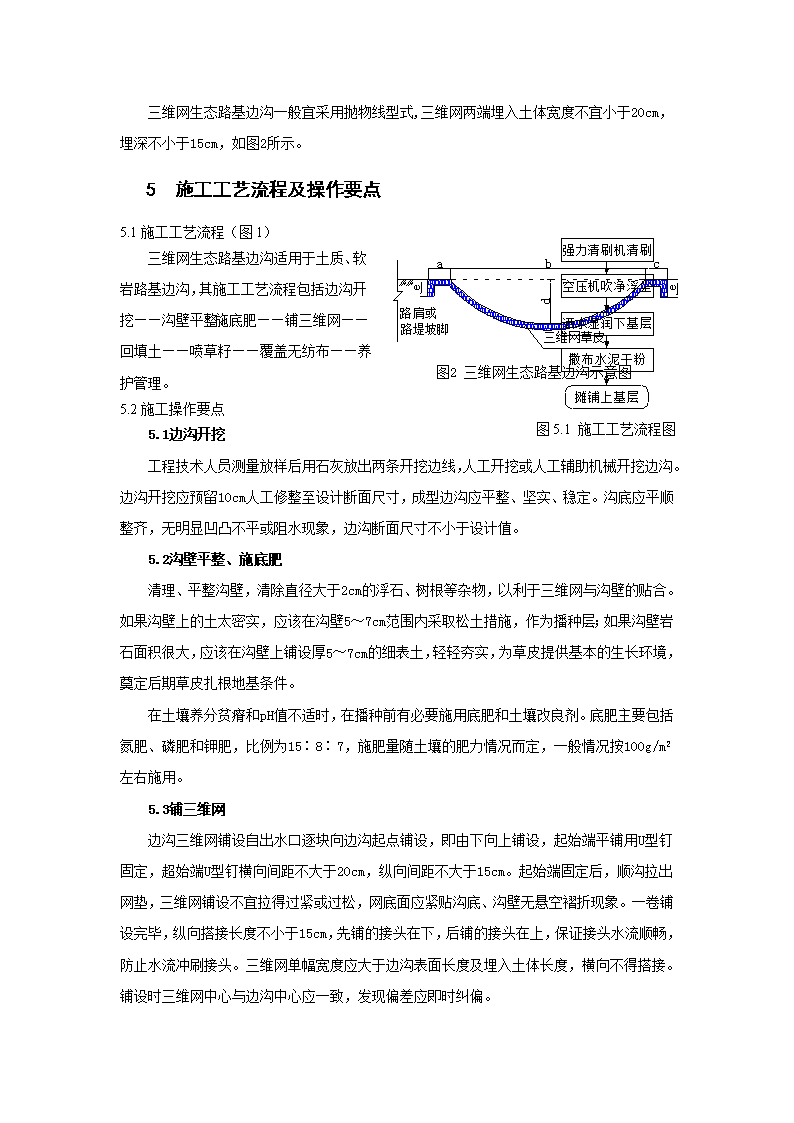

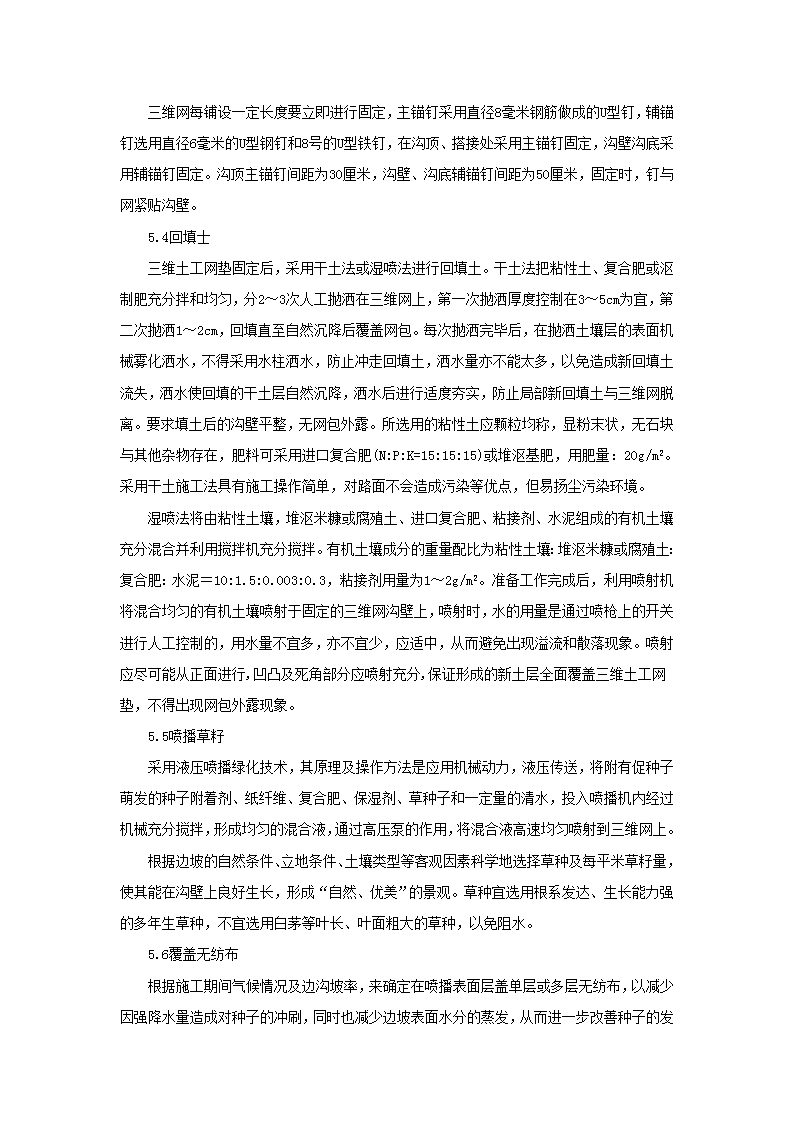

'三维网生态路基边沟施工工法GGG（浙）B2-20111前言路基边沟作为公路附属设施，是公路组成不可分割的一部分，其功能是尽快排除路基积水，减少水对路基产生的危害，保证路基的稳定。目前公路排水边沟断面形式主要采用简单的梯形或矩形边沟，材料主要有浆砌片石、混凝土预制块等。普遍存在着边沟宽、大、深，土地资源浪费严重；取材范围过窄，资源需求量大；浆砌圬工，工程造价较高，且耗废大量劳动力；工人劳动强度大，安全性低；工艺原始，机械化程度不高，施工效率低；形式生硬，与周围环境不和谐，与保持生态平衡及大力提倡环境保护的基本理念相悖等问题。图1三维网随着生态环保意识的不断加强，生态边沟逐步应用于公路工程，三维网生态路基边沟造价低，适用范围广，体现了美观、和谐、环保、经济和人性化的公路建设新理念。施工方便，工效高，使公路排水设施顺应自然、融入自然，实现环境保护与公路建设并举、公路发展与环境保护相和谐。2工法特点3适用范围4工艺原理三维网是一种新型土木工程材料，属于国家高新技术产品目录中新型材料技术领域中的增强体材料（图1）。是植草固土用的一种类似丝瓜网络三维结构网垫，质地疏松、柔韧，留有90%的空间可充填土壤、沙砾或细石，草皮根系可以穿过其间，整齐、均衡的生长，长成后草皮根系可深入地表以下30～40cm，使网垫、草皮、泥土牢固地结合在一起，形成了一层坚固的绿色复合保护层，48小时内可经受3～4m/s,4～5小时内可经受5～6m/s的大流速冲刷。三维网完全满足公路边沟需要，可替代混凝土、片块石、混凝土预制块等边沟建筑材料。三维网在草皮没有长成之前，可以保护土地表面免遭风雨的侵蚀，可以牢固地保持草籽均匀地分布在沟壁上，免受风吹雨冲而流失。 三维网生态路基边沟一般宜采用抛物线型式,三维网两端埋入土体宽度不宜小于20cm，埋深不小于15cm，如图2所示。5施工工艺流程及操作要点图5.1施工工艺流程图5.1施工工艺流程（图1）图2三维网生态路基边沟示意图三维网生态路基边沟适用于土质、软岩路基边沟，其施工工艺流程包括边沟开挖——沟壁平整、施底肥——铺三维网——回填土——喷草籽——覆盖无纺布——养护管理。5.2施工操作要点5.1边沟开挖工程技术人员测量放样后用石灰放出两条开挖边线，人工开挖或人工辅助机械开挖边沟。边沟开挖应预留10cm人工修整至设计断面尺寸，成型边沟应平整、坚实、稳定。沟底应平顺整齐，无明显凹凸不平或阻水现象，边沟断面尺寸不小于设计值。5.2沟壁平整、施底肥清理、平整沟壁，清除直径大于2cm的浮石、树根等杂物，以利于三维网与沟壁的贴合。如果沟壁上的土太密实，应该在沟壁5～7cm范围内采取松土措施，作为播种层；如果沟壁岩石面积很大，应该在沟壁上铺设厚5～7cm的细表土，轻轻夯实，为草皮提供基本的生长环境，奠定后期草皮扎根地基条件。在土壤养分贫瘠和pH值不适时，在播种前有必要施用底肥和土壤改良剂。底肥主要包括氮肥、磷肥和钾肥，比例为15∶8∶7，施肥量随土壤的肥力情况而定，一般情况按100g/m2左右施用。5.3铺三维网边沟三维网铺设自出水口逐块向边沟起点铺设，即由下向上铺设，起始端平铺用U型钉固定，超始端U型钉横向间距不大于20cm，纵向间距不大于15cm。起始端固定后，顺沟拉出网垫，三维网铺设不宜拉得过紧或过松，网底面应紧贴沟底、沟壁无悬空褶折现象。一卷铺设完毕，纵向搭接长度不小于15cm，先铺的接头在下，后铺的接头在上，保证接头水流顺畅，防止水流冲刷接头。三维网单幅宽度应大于边沟表面长度及埋入土体长度，横向不得搭接。铺设时三维网中心与边沟中心应一致，发现偏差应即时纠偏。 三维网每铺设一定长度要立即进行固定，主锚钉采用直径8毫米钢筋做成的U型钉，辅锚钉选用直径6毫米的U型钢钉和8号的U型铁钉，在沟顶、搭接处采用主锚钉固定，沟壁沟底采用辅锚钉固定。沟顶主锚钉间距为30厘米，沟壁、沟底辅锚钉间距为50厘米，固定时，钉与网紧贴沟壁。5.4回填士三维土工网垫固定后，采用干土法或湿喷法进行回填土。干土法把粘性土、复合肥或沤制肥充分拌和均匀，分2～3次人工抛洒在三维网上，第一次抛洒厚度控制在3～5cm为宜，第二次抛洒1～2cm，回填直至自然沉降后覆盖网包。每次抛洒完毕后，在抛洒土壤层的表面机械雾化洒水，不得采用水柱洒水，防止冲走回填土，洒水量亦不能太多，以免造成新回填土流失，洒水使回填的干土层自然沉降，洒水后进行适度夯实，防止局部新回填土与三维网脱离。要求填土后的沟壁平整，无网包外露。所选用的粘性土应颗粒均称，显粉末状，无石块与其他杂物存在，肥料可采用进口复合肥(N:P:K=15:15:15)或堆沤基肥，用肥量：20g/m2。采用干土施工法具有施工操作简单，对路面不会造成污染等优点，但易扬尘污染环境。湿喷法将由粘性土壤，堆沤米糠或腐殖土、进口复合肥、粘接剂、水泥组成的有机土壤充分混合并利用搅拌机充分搅拌。有机土壤成分的重量配比为粘性土壤：堆沤米糠或腐殖土：复合肥：水泥＝10:1.5:0.003:0.3，粘接剂用量为1～2g/m2。准备工作完成后，利用喷射机将混合均匀的有机土壤喷射于固定的三维网沟壁上，喷射时，水的用量是通过喷枪上的开关进行人工控制的，用水量不宜多，亦不宜少，应适中，从而避免出现溢流和散落现象。喷射应尽可能从正面进行,凹凸及死角部分应喷射充分,保证形成的新土层全面覆盖三维土工网垫，不得出现网包外露现象。5.5喷播草籽采用液压喷播绿化技术，其原理及操作方法是应用机械动力，液压传送，将附有促种子萌发的种子附着剂、纸纤维、复合肥、保湿剂、草种子和一定量的清水，投入喷播机内经过机械充分搅拌，形成均匀的混合液，通过高压泵的作用，将混合液高速均匀喷射到三维网上。根据边坡的自然条件、立地条件、土壤类型等客观因素科学地选择草种及每平米草籽量，使其能在沟壁上良好生长，形成“自然、优美”的景观。草种宜选用根系发达、生长能力强的多年生草种，不宜选用白茅等叶长、叶面粗大的草种，以免阻水。5.6覆盖无纺布 根据施工期间气候情况及边沟坡率，来确定在喷播表面层盖单层或多层无纺布，以减少因强降水量造成对种子的冲刷，同时也减少边坡表面水分的蒸发，从而进一步改善种子的发芽、生长环境。5.7养护管理苗期注意浇水，确保种子发芽、生长所需的水分。前期洒水养护为60天，中期靠自然雨水养护，若遇干旱，每月喷水2～3次，后期养护每月喷水2次；适时揭开无纺布，保证草苗生长正常；适度施肥，一般使用进口复合肥，为植物生长提供所需养分。定时、有针对性地喷洒农药，定期清除杂草，保证草皮健康生长。边沟草成活后，应定期割草，避免草长阻水。6材料与设备7质量控制7.1锚钉长度一般为15cm（距离地面），疏松地表则加长钉子长度。地形突变处或地形较复杂处应注意保持网垫平整，并增加钉子密度。7.2注意网垫搭接，搭接长度不小于15cm，搭接处钉子应顺势钉入，钉子密度应增加一倍，搭接处上层网垫要靠紧，不留间隙。7.3草籽播种深度应根据土壤墒情，因地制宜而定，草种应选择适合当地气候条件，根系长且发达的草种，有长根系的多年生小灌草种更佳。7.4草籽播种在网垫中，这样更能加强复合保护的效果。7.5草籽播种后，表土覆盖深度应以盖住网垫为佳，不要使网垫暴露在阳光下，以有利于延长使用年限，但必须注意使其有利于草籽的发芽和生长。4.6草籽播种后，土层的含水量应以40%～60%为宜，以有利于草籽发芽。12应用实例12.182省道延伸线xxxx至xx公路改建工程第三合同段xxxx至xx公路起点为82省道延伸线的终点，全长30.43km。是xx西部地区对外唯一通道。由浙江大洋建设集团有限公司施工的xxxx至xx公路工程改建工程第三合同段始于xx乡联一村（起点桩号为K20+000），止于宁溪镇桥亭村（终点桩号为K26+790.705），按二级公路标准建设。其中xx隧道出口至xx村经过xx镇城区，下游有xx区居民生活用水的xx大型水库，区、镇政府与当地群众对公路沿线水土保持、路基绿化与排灌水提出了很高的要求，加之本地砌筑用石材紧缺。在路基边沟施工过程中成功地应用了本工法，既满足了沿线水土保持、 环境绿化和农田灌溉要求，又缩短了施工工期、节约了大量的材料和人工成本，机械化程度大大提高，得到了业主、镇政府以及当地群众的一致好评，取得了良好的环境、经济与社会效益。12.2xx市xx镇xx路至xx村道路路基工程xx市xx镇xx路至xx村道路路基工程是浙江xx公路网组成的重要一部分，在xx市x镇境内，起于xxx村，桩号K0+000，止于xx村，桩号K4+299.3，包括支线，长度约5.514公里。本道路是通往xxx的旅游主干线公路之一，市旅游局、镇政府以及当地群众对公路沿线环境绿化和农田灌溉提出了要求严格。施工中采用该工法进行施工，一则最大限度的保护了道路周围的生态环境，二则大量降低了工人们的劳动强度，加快了施工进度，降低了施工成本，及时恢复了原绿化面貌，使公路沿线风景更加秀丽。'
