建筑工程造价土建工程预算工程量计算

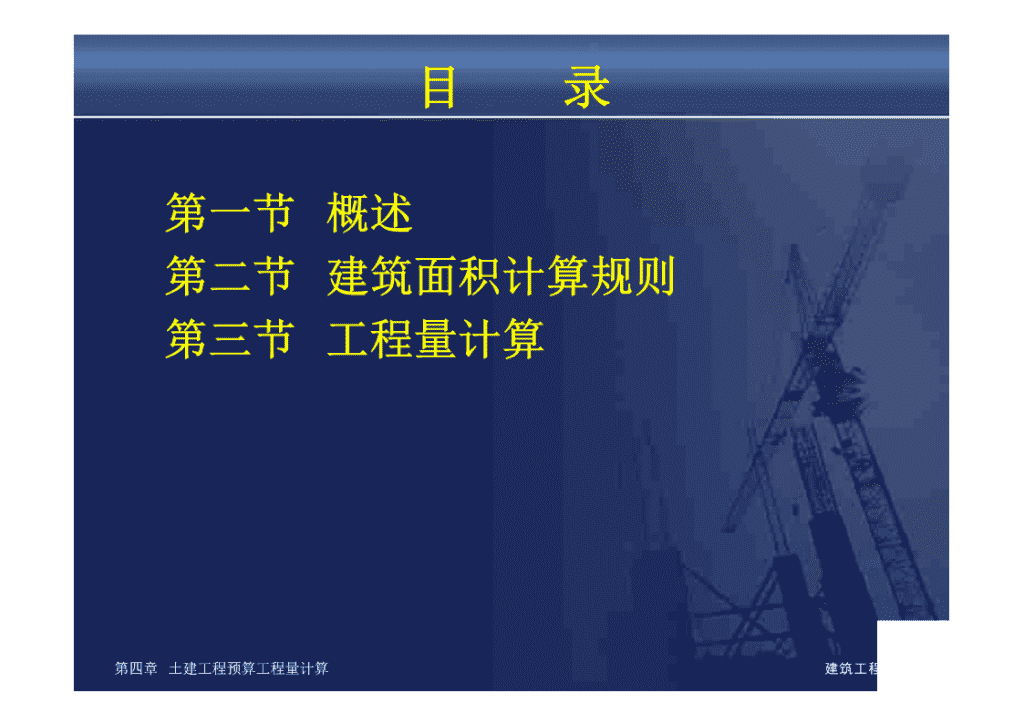

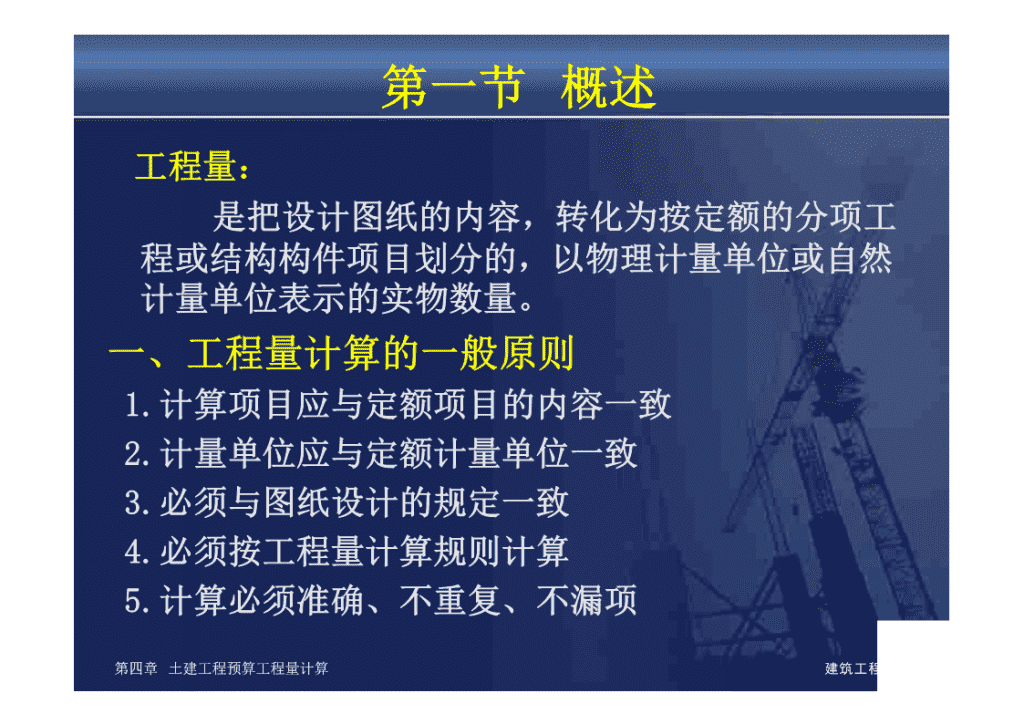

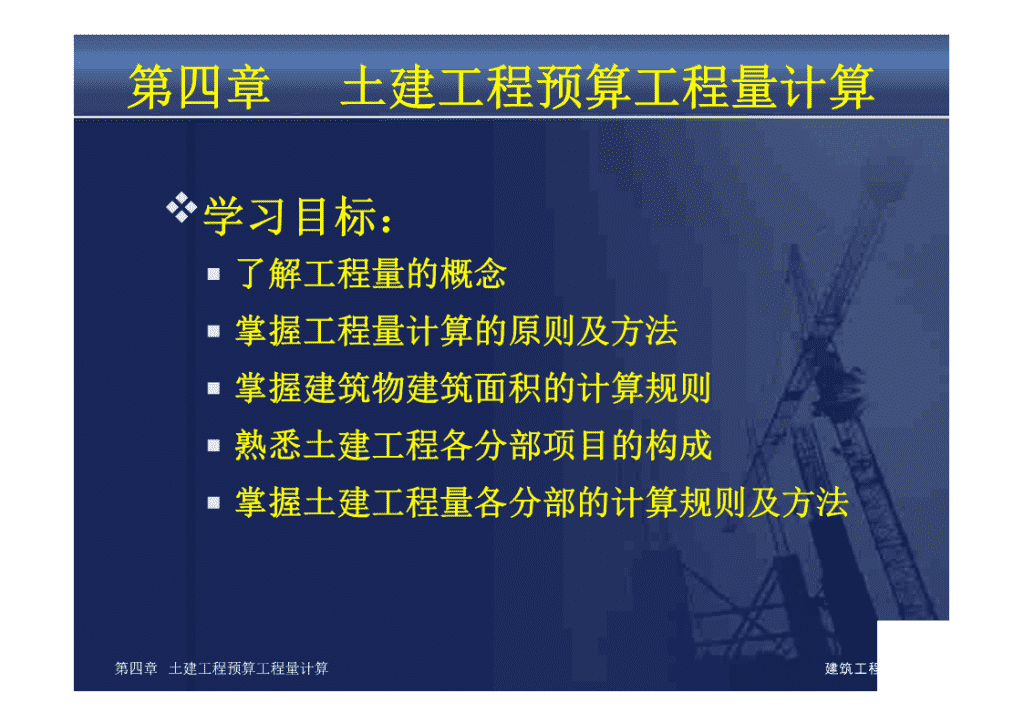

'第四章土建工程预算工程量计算v学习目标：n了解工程量的概念n掌握工程量计算的原则及方法n掌握建筑物建筑面积的计算规则n熟悉土建工程各分部项目的构成n掌握土建工程量各分部的计算规则及方法第四章土建工程预算工程量计算建筑工程造价 目录第一节概述第二节建筑面积计算规则第三节工程量计算第四章土建工程预算工程量计算建筑工程造价 第一节概述工程量：是把设计图纸的内容，转化为按定额的分项工程或结构构件项目划分的，以物理计量单位或自然计量单位表示的实物数量。一、工程量计算的一般原则1.计算项目应与定额项目的内容一致2.计量单位应与定额计量单位一致3.必须与图纸设计的规定一致4.必须按工程量计算规则计算5.计算必须准确、不重复、不漏项第四章土建工程预算工程量计算建筑工程造价 第一节概述二、工程量计算的一般方法1.工程量计算的项目划分（1）分部工程的划分（即定额章）（2）分项工程的划分（即定额子目）（3）注意事项①如果预算定额中没有相应的分项工程，则应注明，以便调整或编制补充定额。②列出分部、分项工程时，其名称、先后顺序和采用的定额编号都必须与所选用的定额保持一致。以便套用和查找、核对。第四章土建工程预算工程量计算建筑工程造价 第一节概述2.计算工程量的方法（1）一般方法：按施工顺序或定额的编排顺序①按顺时针方向计算。②按先横后竖、先上后下、先左后右的顺序计算。③按轴线编号顺序计算工程量。④按图纸上的构、配件编号分类依次计算。（2）统筹法①统筹程序，合理安排。②利用基数，连续计算。三线：L中：外墙中心线长L内：内墙净长线长第四章土建工程预L算外工：程量计外算墙外边线长建筑工程造价 第一节概述一面：底层建筑面积③一次算出，多次使用。④联系实际，灵活机动。第四章土建工程预算工程量计算建筑工程造价 第二节建筑面积计算规则一、建筑面积的概念建筑面积：是指建筑物各层的水平平面的总面积，包括使用面积、交通面积（辅助面积）和结构面积。二、建筑面积的作用1.确定工程概预算指标的一个重要依据。2.有利于部分工程量的计算。3.计算土地利用系数的基础。土地利用系数=建筑面积/建筑占地面积4.计算平面系数的基础住宅平面系数=（使用面积/建筑面积）×100%第5四.章审土建查工程预、算工评程量价计算建筑工程单方造价高低的主要依据建筑。工程造价 第二节建筑面积计算规则三、建筑面积应计算的范围3.0.1单层建筑物的建筑面积，应按其外墙勒脚以上结构外围水平面积计算。勒脚构造第四章土建工程预算工程量计算建筑工程造价 勒脚第四章土建工程预算工程量计算建筑工程造价 第二节建筑面积计算规则1.单层建筑物的高度在2.20m及以上者应计算全面积；高度不足2.20m者应计算1/2面积。2.利用坡屋顶内空间时净高超过2.10m的部位应计算全面积；净高在1.20m至2.10m的部位应计算1/2面积；净高不足1.20m的部位不应计算面积。第四章土建工程预算工程量计算建筑工程造价 第二节建筑面积计算规则例1：某建筑物长度18m，坡屋顶内空间加以利用，尺寸如图所示，计算坡屋顶空间的建筑面积。解：S1=（2.1+2.1）×18=75.6㎡S2=（1.8+1.8）×18÷2=32.4㎡S=75.6+32.4=108㎡第四章土建工程预算工程量计算建筑工程造价 第二节建筑面积计算规则三、建筑面积应计算的范围3.0.2单层建筑物内设局部楼层者，局部楼层的二层及以上楼层，有围护结构的应按其围护结构外围水平面积计算，无围护结构的应按其结构底板水平面积计算。层高在2.20m及以上者应计算全面积；层高不足2.20m者应计算1/2面积。第四章土建工程预算工程量计算建筑工程造价 第二节建筑面积计算规则例2：已知某单层房屋平面和剖面图（见下图），计算该房屋建筑面积。第四章土建工程预算工程量计算建筑工程造价 第二节建筑面积计算规则三、建筑面积应计算的范围3.0.3多层建筑物首层应按其外墙勒脚以上结构外围水平面积计算；二层及以上楼层应按其外墙结构外围水平面积计算。层高在2.20m及以上者应计算全面积；层高不足2.20m者应计算1/2面积。第四章土建工程预算工程量计算建筑工程造价 第二节建筑面积计算规则例3.计算多层建筑物建筑面积。第四章土建工程预算工程量计算建筑工程造价 第二节建筑面积计算规则三、建筑面积应计算的范围3.0.4多层建筑坡屋顶内和场馆看台下，当设计加以利用时净高超过2.10m的部位应计算全面积；净高在1.20m至2.10m的部位应计算1/2面积；当设计不利用或室内净高不足1.20m时不应计算面积。第四章土建工程预算工程量计算建筑工程造价 第二节建筑面积计算规则三、建筑面积应计算的范围3.0.5地下室、半地下室（车间、商店、车站、车库、仓库等），包括相应的有永久性顶盖的出入口，应按其外墙上口（不包括采光井、外墙防潮层及其保护墙）外边线所围水平面积计算。层高在2.20m及以上者应计算全面积；层高不足2.20m者应计算l/2面积。第四章土建工程预算工程量计算建筑工程造价 第二节建筑面积计算规则第四章土建工程预算工程量计算建筑工程造价 第二节建筑面积计算规则例4.如下图所示，计算某地下室建筑面积。第四章土建工程预算工程量计算建筑工程造价 第二节建筑面积计算规则三、建筑面积应计算的范围3.0.6坡地的建筑物吊脚架空层、深基础架空层，设计加以利用并有围护结构的，层高在2.20m及以上的部位应计算全面积；层高不足2.20m的部位应计算1/2面积。设计加以利用、无围护结构的建筑吊脚架空层，应按其利用部位水平面积的l/2计算；设计不利用的深基础架空层、坡地吊脚架空层、多层建筑坡屋顶内、场馆看台下的空间不应计算面积。第四章土建工程预算工程量计算建筑工程造价 第二节建筑面积计算规则例5.如下图所示，计算坡地建筑架空层及二层建筑物的建筑面积。第四章土建工程预算工程量计算建筑工程造价 第二节建筑面积计算规则例6.如下图所示，计算利用深基础地下架空层的建筑面积。第四章土建工程预算工程量计算建筑工程造价 第二节建筑面积计算规则三、建筑面积应计算的范围3.0.7建筑物的门厅、大厅按一层计算建筑面积。门厅、大厅内设有回廊时，应按其结构底板水平面积计算。层高在2.20m及以上者应计算全面积；层高不足2.20m者应计算1/2面积。第四章土建工程预算工程量计算建筑工程造价 12.0008.000回廊4.000±0.000门厅门厅示意图第四章土建工程预算工程量计算建筑工程造价 回廊回±0.000廊中心4.000线回廊示意图第四章土建工程预算工程量计算建筑工程造价 第二节建筑面积计算规则例7.如下图所示，计算该建筑物的建筑面积。（回廊栏板宽100mm）第四章土建工程预算工程量计算建筑工程造价 第二节建筑面积计算规则三、建筑面积应计算的范围3.0.8建筑物间有围护结构的架空走廊，应按其围护结构外围水平面积计算。层高在2.20m及以上者应计算全面积；层高不足2.20m者应计算1/2面积。有永久性顶盖无围护结构的应按其结构底板水平面积的l/2计算。第四章土建工程预算工程量计算建筑工程造价 第二节建筑面积计算规则例8.如图所示，计算有围护结构架空通廊的建筑面积。第四章土建工程预算工程量计算建筑工程造价 第二节建筑面积计算规则三、建筑面积应计算的范围3.0.9立体书库、立体仓库、立体车库，无结构层的应按一层计算，有结构层的应按其结构层面积分别计算。层高在2.20m及以上者应计算全面积；层高不足2.20m者应计算l/2面积。第四章土建工程预算工程量计算建筑工程造价 第二节建筑面积计算规则三、建筑面积应计算的范围3.0.10有围护结构的舞台灯光控制室，应按其围护结构外围水平面积计算。层高在2.20m及以上者应计算全面积；层高不足2.20m者应计算1/2面积。第四章土建工程预算工程量计算建筑工程造价 第二节建筑面积计算规则例9.如图所示，计算有围护结构的舞台灯光控制室的建筑面积。第四章土建工程预算工程量计算建筑工程造价 第二节建筑面积计算规则三、建筑面积应计算的范围3.0.11建筑物外有围护结构的落地橱窗、门斗、挑廊、走廊、檐廊，应按其围护结构外围水平面积计算。层高在2.20m及以上者应计算全面积；层高不足2.20m者应计算1/2面积。有永久性顶盖无围护结构的应按其结构底板水平面积的1/2计算。第四章土建工程预算工程量计算建筑工程造价 第二节建筑面积计算规则挑廊无柱檐廊h檐廊示意图无柱走廊h挑廊、走廊示意图门斗第四章土建工程预算工程量计算建筑工程造价 第二节建筑面积计算规则三、建筑面积应计算的范围3.0.12有永久性顶盖无围护结构的场馆看台应按其顶盖水平投影面积的l/2计算。3.0.13建筑物顶部有围护结构的楼梯间、水箱间、电梯机房等，层高在2.20m及以上者应计算全面积；层高不足2.20m者应计算1/2面积。第四章土建工程预算工程量计算建筑工程造价 第二节建筑面积计算规则第四章土建工程预算工程量计算建筑工程造价 第二节建筑面积计算规则三、建筑面积应计算的范围3.0.14设有围护结构不垂直于水平面而超出底板外沿的建筑物，应按其底板面的外围水平面积计算。层高在2.20m及以上者应计算全面积；层高不足2.20m者应计算1/2面积。3.0.15建筑物内的室内楼梯间、电梯井、观光电梯井、提物井、管道井、通风排气竖井、垃圾道、附墙烟囱应按建筑物的自然层计算。第四章土建工程预算工程量计算建筑工程造价 第二节建筑面积计算规则第四章土建工程预算工程量计算建筑工程造价 第二节建筑面积计算规则三、建筑面积应计算的范围3.0.16雨篷结构的外边线至外墙结构外边线的宽度超过2.10m者，应按雨篷结构板的水平投影面积的1/2计算。3.0.17有永久性顶盖的室外楼梯，应按建筑物自然层的水平投影面积的1/2计算。第四章土建工程预算工程量计算建筑工程造价 第二节建筑面积计算规则三、建筑面积应计算的范围3.0.18建筑物的阳台均应按其水平投影面积的1/2计算。挑阳台凹阳台凹阳台、挑阳台示意图第四章土建工程预算工程量计算建筑工程造价 第二节建筑面积计算规则三、建筑面积应计算的范围3.0.19有永久性顶盖无围护结构的车棚、货棚、站台、加油站、收费站等，应按其顶盖水平投影面积的1/2计算。单排柱站台有柱站台站台第四章土建工程预算工程量计算建筑工程造价 第二节建筑面积计算规则三、建筑面积应计算的范围3.0.20高低联跨的建筑物，应以高跨结构外边线为界分别计算建筑面积；其高低跨内部连通时，其变形缝应计算在低跨面积内。第四章土建工程预算工程量计算建筑工程造价 第二节建筑面积计算规则例10.如下图所示，计算各跨建筑面积。第四章土建工程预算工程量计算建筑工程造价 第二节建筑面积计算规则三、建筑面积应计算的范围3.0.21以幕墙作为围护结构的建筑物，应按幕墙外边线计算建筑面积。3.0.22建筑物外墙外侧有保温隔热层的，应按保温隔热层外边线计算建筑面积。3.2.23建筑物内的变形缝，应按其自然层合并在建筑物面积内计算。第四章土建工程预算工程量计算建筑工程造价 第二节建筑面积计算规则四、建筑面积不应计算的范围1.建筑物通道（骑楼、过街楼的底层）。2.建筑物内的设备管道夹层。3.建筑物内分隔的单层房间，舞台及后台悬挂幕布、布景的天桥、挑台等。4.屋顶水箱、花架、凉棚、露台、露天游泳池。5.建筑物内的操作平台、上料平台、安装箱和罐体的平台。第四章土建工程预算工程量计算建筑工程造价 第二节建筑面积计算规则四、建筑面积不应计算的范围6.勒脚、附墙柱、垛、台阶、墙面抹灰、装饰面、镶贴块料面层、装饰性幕墙、空调室外机搁板（箱）、飘窗、构件、配件、宽度在2.10m及以内的雨篷以及与建筑物内不相连通的装饰性阳台、挑廊。7.无永久性顶盖的架空走廊、室外楼梯和用于检修、消防等的室外钢楼梯、爬梯。8.自动扶梯、自动人行道。9.独立烟囱、烟道、地沟、油（水）罐、气柜、水塔、贮油（水）池、贮仓、栈桥、地下人防通道、地铁隧道。第四章土建工程预算工程量计算建筑工程造价 第二节建筑面积计算规则第四章土建工程预算工程量计算建筑工程造价 例11.某建筑物的一层平面如图所示,计算其建筑面积。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则一、土石方工程平整场地挖沟槽土石挖土挖地坑方挖土方工余土外运程运土取土基础回填土回填土房心回填土第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则（一）有关规定1.土石方工程的计量单位：㎡：平整场地碾压地基强夯m3：其余项目2.土方体积按挖掘前的天然密实体积计算。天然密实体积：即自然方。指未经扰动的自然土。虚方体积：未经填压自然形成的土。夯实后体积：按规范要求经过分层碾压、夯实的土。松填体积：挖出的自然土，自然堆放未经夯实填在槽、坑中的土。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则3.挖填土方的起点标高：一般为设计室外地坪标高。4.土壤类别划分：普氏分类：一、二、三、四类土。5.挖土施工方法：明确开挖的方法机械类型是否排除地下水等6.干土与湿土的划分：地下常水位以上为干土，以下为湿土。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则7.挖土放坡的确定：坡度：1：K坡度系数：K=D/H第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则土方工程放坡系数表第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则放坡起点：灰土垫层由垫层上表面放坡第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则放坡起点：混凝土垫层（或无垫层）由垫层底面放坡第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则8.挡土板：计算挡土板挖土工程量时，单面加10cm，双面加20cm。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则9.挖土工作面（c）的确定：第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则（二）工程量计算方法1.平整场地：（1）定义：指厚度在室外设计地坪标高±30cm以内的就地挖、填、找平的土方工程。（2）工程量计算规则：①建筑物（或构筑物）：按底面积以㎡计算，包括有基础的底层阳台面积。②围墙：按中心线长度每边增加1m计算。S=2L第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则2.挖土：（1）挖沟槽：定义：凡槽底宽在3m以内，且槽长大于槽宽3倍的为挖沟槽。工程量计算规则：V=S×L式中:S：沟槽断面面积L：沟槽长度。外墙按中心线长度，内墙按图示尺寸的沟槽净长线。第四章土建工程预算工程量计算建筑工程造价 内墙槽的的中净心长线墙中心线第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则例：某建筑物基础平面图、详图如下图所示，C10素混凝土垫层，人工挖土。计算外墙、内墙槽长。分析：外墙槽长按中心线长度。内墙槽长按地槽净长线长度。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则10.2-0.46×2-0.3×210.2+0.06×2第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则解：外墙沟槽长度：L中，沟槽=（12+0.06×2+10.2+0.06×2）×2=44.88m内墙沟槽长度L内，沟槽=（10.2-0.46×2-0.3×2）×2+（5.1-0.46×2-0.3×2）+（4.8-0.46×2-0.3×2）×2=27.5m第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则a：不设工作面、不放坡、不支挡土板：V=a×H×L第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则b：设工作面、不放坡、不支挡土板：V=（a+2c）×H×L第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则c：设工作面、放坡（地槽交接处放坡产生的重复工程量不扣除）：ⅰ：无垫层或混凝土垫层V=（a+2c+KH）×H×L第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则ⅱ：灰土垫层V=[aH2+（a+KH1）×H1]×L第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则d：设工作面、支挡土板：ⅰ：双面支挡土板：V=（a+2c+0.2）×H×L第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则ⅱ：一面放坡一面支挡土板V=(a+2c+0.1+1/2KH)×H×L第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则（2）挖地坑：定义：凡图示底面积在20㎡以内的挖土为挖地坑。V=(a+2c+KH)(b+2c+KH)H+1K2H33第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则（2）挖土方：定义：凡挖土厚度在30cm以上，坑底宽度在3m以上及坑底面积在20㎡以上的挖土为挖土方。计算方法同挖地坑第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则3.回填土：第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则3.回填土：(1)基础回填土：是指基础工程完成后，将槽、坑四周未做基础部分进行回填至室外设计地坪标高。V基础回填土=V挖土-V设计室外地坪以下基础、垫层（2）房心回填土：是指由室外地坪回填至室内地坪垫层底面标高的夯填土。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则V=S×h房心回填土主墙间净面积填土h=设计室内外标高差填土-地面垫层、找平层、面层厚度4.运土：余土外运:V=V-V余土挖土回填取土：V=V-V取土回填挖土第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则(三)注意事项1.土方分项工程定额中包括了原土打夯、地基钎探。2.人工回填土取土重心至填土重心5m以内不计算运距，超过5m时，按人工运土项目计算，运距不再扣减5m。3.挖出的土如部分用于灰土垫层时，余土外运工程量中不扣除。4.机械挖土方机械行驶坡道的计算，只有坑下作业才可计算。5.人工挖沟槽、地坑深超过3m时，应分层开挖，底分层按深2m，层间每侧留工作台0.8m。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则（四）综合案例某建筑物基础平面图、剖面图如下图所示，地面面层厚70mm，垫层3：7灰土150mm厚。已知土质为三类土，人工开挖，室外设计地坪以下各种工程量：混凝土垫层体积为15.12m3，砖基础体积为44.29m3，钢筋混凝土地梁体积为5.88m3。试求此建筑物平整场地、挖土方、基础回填土、房心回填土、余土运输工程量。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则基础剖面图第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则解：1.平整场地：S=（11.4+0.24×2)×（9.9+0.24×2）=123.31m22.人工挖地槽:确定挖土深度：H=2.0-0.45=1.55m>1.5m∴需放坡。确定放坡系数：人工挖土三类土∴K=0.33确定工作面：混凝土垫层支模板∴c=0.3m第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则计算沟槽长度：L中，沟槽=[（11.4+0.06×2）+（9.9+0.06×2）]×2=43.08mL内，沟槽=（9.9-0.46×2-0.3×2）×2+（4.8-0.46×2-0.3×2）×4=29.88m计算人工挖沟槽工程量：外墙挖沟槽:V外=（1.04+2×0.3+0.33×1.55）×1.55×43.08=143.66m3第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则内墙挖沟槽:V内=（0.92+2×0.3+0.33×1.55）×1.55×29.88=94.09m3∴人工挖沟槽工程量：V挖土=143.66+94.09=237.75m33.回填土：计算基础回填土：V基础回填土=V挖土-V设计室外地坪以下基础、垫层=237.75-15.12-44.29-5.88=172.46m3第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则计算房心回填土：V房心回填土=（平整场地面积-内外墙面积之和）×回填土厚度L中=[（11.4+0.06×2）+（9.9+0.06×2）]×2=43.08mL内=（9.9-0.24）×2+（4.8-0.24）×4=37.56mV房心回填土=[123.31-(43.08×0.365+37.56×0.24）]×（0.45-0.07-0.15）=98.57×0.23=22.67m3∴V回填土=172.46+22.67=195.13m3第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则4.余土外运：V余土=V挖土-V回填=237.75-195.13=42.62m3第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则二、桩基础工程按施工方法分为预制桩和灌注桩1、预制钢筋混凝土桩（1）打桩打预制钢筋混凝土桩按设计桩长（包括桩尖）以延长米计算。如管桩的空心部分按设计要求灌注混凝土或其他填充材料时，应另行计算。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则（2）接桩电焊接桩按设计接头，以个计算。（3）送桩按送桩长度以延长米计算（即打桩架底至桩顶面高度或自桩顶面至自然地坪面另加0.5m计算）。送桩工程量=H1+0.5图5.28送桩第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则2、现浇灌注桩（1）钻孔灌注桩1)钻孔工程量按实钻孔长度乘以设计桩截面面积计算,灌注混凝土按设计桩长(包括桩尖，不扣除桩尖虚体积)与超灌长度之和乘以设计桩断面面积以立方米计算。超灌长度设计有规定的，按设计规定；设计无规定的，按0.25m计算。2)泥浆运输按成孔体积以立方米计算。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则（2）人工挖孔混凝土桩1）挖土按实挖体积以立方米计算。如设计无混凝土护壁者，挖土尺寸按设计桩身直径加200mm计算，项目中包括垂直运输及100m以内水平运输。2）设计有混凝土护壁者，护壁混凝土按图示尺寸以立方米计算。设计无混凝土护壁者，护壁厚度按100mm，高度按孔深高度计算。3)人工挖孔混凝土桩从桩承台以下，按设计图示尺寸以立方米计算。注意：混凝土护壁已另列项目，不得重复计算。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则（3）打孔（沉管）灌注桩1）混凝土桩、砂桩、砂石桩、碎石桩CFG的体积，按设计的桩长（包括桩尖，不扣除桩尖虚体积）乘以设计规定桩径，如设计无规定时，桩径按钢管管箍外径截面面积计算。2）扩大桩的体积用复打法时按单桩体积乘以次数计算；用翻插法时按单桩体积乘以系数1.5。3）打孔后先埋入预制混凝土桩尖，再灌注混凝土者，桩尖按钢筋混凝土章节计算体积。灌注桩按设计长度（包括桩尖长度）乘以钢管管箍外径截面面积计算。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则3、举例某工程基础采用预制混凝土方桩，共20根，由液压静力压桩机压桩，二级土。已知桩截面尺寸为400×400mm，桩身长17.4m（由10m长一段和7.4m长一段用包角钢电焊连接而成，），桩尖长0.6m，打入后桩顶距地面2.5m,（见图5.29），试计算该工程打桩、接桩、送桩工程量。解：由题可知，（1）打桩工程量：(17.4+0.6)×20=360m（2）接桩工程量：20个（3）送桩：（2.5+0.5）×20=60m第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则三、砌筑工程砖石基础砌砖石墙筑工砖柱程各种砌块墙其他砌体砖砌体钢筋加固第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则（一）有关规定1.墙体综合的内容：砌墙定额中已包括：先立门窗框（先塞口）的调直用工，安放木砖及铁件用工，腰线、窗台线、挑檐等一般出线工程在三皮砖以内的工料。2.普通砖墙计算厚度：墙厚（砖）1/41/23/413/222/53计算厚度（mm）53115180240365490615740第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则3.基础与墙身的界限划分：（1）基础与墙身使用同一材料：以设计室内地坪±0.00为界。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则（2）基础与墙身使用不同材料：①不同材料分界线位于室内设计地坪±300mm以内时以不同材料分界线为界。②不同材料分界线位于室内设计地坪±300mm以外时以设计室内地坪±0.00为界。（3）砖、石围墙：以设计室外地坪为界。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则（二）工程量计算方法1.基础（1）工程量计算规则①砖石基础以图示尺寸按立方米计算。②外墙墙基长度按中心线计算，内墙墙基按内墙净长线计算。③基础大放脚T形接头处的重叠部分以及嵌入基础的钢筋、铁件、管道、基础防潮层及单个面积在0.3㎡以内的孔洞、砖平碹所占的体积不予扣除，但靠墙暖气沟的挑檐亦不增加。④附墙垛基础宽出部分体积应并入基础工程量内。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则砖基础一般采用大放脚形式，通常有等高式和不等高式两种。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则（2）计算方法基础体积=外墙基础体积+内墙基础体积外墙基础体积=外墙中心线长度×基础断面面积-应扣减项目体积内墙基础体积=内墙基础净长×基础断面面积-应扣减项目体积基础断面面积=基础墙宽度×设计高度+增加断面面积=基础墙宽度×（设计高度+折加高度）第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则（3）举例：计算砖基础体积。L中=(12+0.06×2+10.2+0.06×2）×2=44.88mL内=(10.2-0.24）×2+（5.1-0.24）+（4.8-0.24）×2=33.9mV内=33.9×0.24×（2.1-0.24-0.2+0.394）=16.71m3V外=44.88×0.365×（2.1-0.24-0.2+0.259）=31.44m3V砖基础=V内+V外=16.71+31.44=48.15m3第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则2.墙体（1）工程量计算规则①墙体以图示尺寸按立方米计算②外墙长度按中心线计算，内墙长度按内墙净长线计算。③应扣除门窗洞口、过人洞、空圈、嵌入墙身的钢筋混凝土柱、梁、过梁、圈梁、板头、砖过梁和暖气包壁龛的体积。④不扣除每个面积在0.3㎡以内的孔洞、梁头、梁垫、檩头、垫木等。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则（2）计算方法砖墙体积=（墙长×墙高-门窗洞口面积）×墙厚-应扣减嵌入墙内构件的体积（3）墙身高度的确定：①外墙墙身高度：起点为基础与墙身的分界线。a：平屋面算至外墙中心线板底面。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则b：斜屋面无檐口天棚算至屋面板底。c：有屋架、无檐口天棚算至屋架下弦加300mm。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则d：有屋架、有檐口天棚算至屋架下弦加200mm。e：山墙高度不同时，按平均高度计算。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则②内墙墙身高度：底层起点为基础与墙身的分界线。二层及二层以上起点为楼板面。a：位于屋架下弦的算至屋架底。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则b：无屋架下弦的，算至天棚底加100mm。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则c：不同板厚压在同一墙上时，按平均高度计算。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则d：有钢筋混凝土楼板隔层的算至板底。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则e：梁下墙算至梁底。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则（4）举例某建筑物平面、立面如图所示，墙身为M5.0混合砂浆，外墙370，内墙为240。M-1：1200mm×2500mmM-2：900mm×2000mmC-1：1500mm×1500mm门窗洞口均设过梁，过梁宽同墙宽，高均为120mm，长度为洞口宽加500mm，构造柱为240×240mm（2.72m3），每层设圈梁，圈梁沿墙满布，高度200mm（4.73m3）。根据施工图计算墙身工程量。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则解：L中=(3.3×3+0.06×2+6+0.06×2）×2=32.28mL内=(6-0.24）×2=11.52m墙身高度：H=3.2+2.9×2=9m外墙门窗洞口面积：3M-1+17C-1：1.2×2.5×3+1.5×1.5×17=47.25㎡内墙门窗洞口面积：6M-2：0.9×2.0×6=10.8㎡第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则过梁体积：[（1.2+0.5）×3+（1.5+0.5）×17]×0.365×0.12+（0.9+0.5）×6×0.24×0.12=1.81m3墙身工程量：（32.28×9-47.25）×0.365+（11.52×9-10.8）×0.24-1.81-2.72-4.73=101.83m3第四章土建工程预算工程量计算建筑工程造价 第三节混凝土带形基础工程量计算四、混凝土及钢筋混凝土工程（一）混凝土工程有关规定1、工程量的计量单位一般项目按体积计算工程量：m3特殊项目如整体楼梯等按面积计算工程量：㎡第四章土建工程预算工程量计算建筑工程造价 第三节混凝土带形基础工程量计算2、混凝土工程量计算规则混凝土及钢筋混凝土项目除另有规定者外，均按图示尺寸以构件的实体积计算。应扣除体积：单孔面积在0.3㎡以上的孔洞。不应扣除的体积：①钢筋、铁件、螺栓和预埋木砖所占的体积。②单孔面积在0.3㎡以内的孔洞不予扣除，但预留孔所需的工料不另增加。第四章土建工程预算工程量计算建筑工程造价 第三节混凝土带形基础工程量计算３、换算与调整：（1）混凝土强度等级及粗骨料粒径与定额规定不同时可换算。（2）商品混凝土价格定额中商品混凝土价格是运送到施工现场的价格，如使用的商品混凝土的价格已包括泵送费用，价格可以调整,不再计算泵送增加费。第四章土建工程预算工程量计算建筑工程造价 第三节混凝土带形基础工程量计算（二）工程量计算方法1、基础（1）带形基础第四章土建工程预算工程量计算建筑工程造价 第三节混凝土带形基础工程量计算①工程量计算规则不分有梁式与无梁式，分别按毛石混凝土、混凝土、钢筋混凝土计算。m.21凡有梁式带形基础，>h其梁高超过1.2m时，其基础底板按带形基础计算，扩大顶面以上部分按混凝土墙项目计算。第四章土建工程预算工程量计算建筑工程造价 第三节混凝土带形基础工程量计算②计算方法外墙带形基础体积=外墙中心线长×基础断面面积内墙带形基础体积=内墙基础净长线×基础断面面积+T形接头增加体积T形接头增加体积=1/6×l×h（B2+2B1）其中：B1、B2、h分别为垂直段带形基础断面上下宽度和斜段高度。l为通长段带形基础断面斜段水平长度。第四章土建工程预算工程量计算建筑工程造价 第三节混凝土带形基础工程量计算第四章土建工程预算工程量计算建筑工程造价 第三节混凝土带形基础工程量计算③案例：某工程梁式带基的平面图、剖面图如下图，计算混凝土垫层和基础工程量（C10混凝土垫层厚100mm)。第四章土建工程预算工程量计算建筑工程造价 第三节混凝土带形基础工程量计算基础剖面图第四章土建工程预算工程量计算建筑工程造价 第三节混凝土带形基础工程量计算解：a：混凝土垫层：L中=（18×2＋12）×2=96mL内，垫层=12-1.6=10.4mV外，垫层=1.6×0.1×96=15.36m3V内，垫层=1.5×0.1×10.4=1.56m3V3垫层=15.36+1.56=16.92m第四章土建工程预算工程量计算建筑工程造价 第三节混凝土带形基础工程量计算b：混凝土带形基础：L中=96mL内，矩形=12-1.4=10.6mL内，梯形=12-1.2=10.8mV外，基础=[1.4×0.2+1/2(0.5+1.2)×0.4]×96=59.52m3第四章土建工程预算工程量=计算建筑工程造价 第三节混凝土带形基础工程量计算V内，基础=1.3×0.2×10.6+[1/2(0.5+1.1)×0.4]×10.8+1/6×0.35×0.4×(1.1+2×0.5)×2=6.31m3V基础=59.52+6.31=65.83m3第四章土建工程预算工程量计算建筑工程造价 第三节混凝土带形基础工程量计算c：混凝土墙：L中=96mL内，砼墙=12-0.4=11.6mV3砼墙=1.25×0.4×（96+11.6)=53.8m第四章土建工程预算工程量计算建筑工程造价 第三节混凝土带形基础工程量计算注意：L内，垫层=12-1.6=10.4mL内，矩形=12-1.4=10.6mL内，梯形=12-1.2=10.8mL内，砼墙=12-0.4=11.6m内墙垫层（基础/基础梁/墙）净长线=外墙轴线距离-轴线内侧垫层（基础/基础梁/墙）宽×2第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则（2）独立基础工程量计算规则以设计图示尺寸的实体积计算，其高度从垫层上表面算至柱基上表面。独立基础第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则（3）满堂基础工程量计算规则不分无梁式、有梁式，均按实体积计算。满堂基础梁高超过1.20m时，底板按满堂基础项目计算，梁按相应厚度的混凝土墙项目计算。箱式满堂基础的工程量，分别按满堂基础、柱、墙、梁、板的体积计算。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则2.柱工程量计算规则按图示尺寸实体积计算，依附于柱上的牛腿应并入柱身体积内。(1)柱高:按柱基上表面或楼板上表面至柱顶上表面高度。无梁板的柱，算至柱帽下表面。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则(2)构造柱：构造柱体积=构造柱截面积×柱高+马牙槎体积构造柱马牙槎第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则构造柱体积=（构造柱截面积+马牙槎截面积）×柱高a：S=a×b+0.03×（a+b）b：S=a×b+0.03×b×2c：S=a×b+0.03×（a+2b）d：S=a×b+0.03×(a+b）×2第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则3.梁工程量计算规则按图示断面尺寸乘以梁长以立方米计算。(1)梁长:梁与柱交接，梁长算至柱侧面。主次梁交接，次梁长度算至主梁侧面。深入墙内的梁头或梁垫体积并入梁体积内。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则(2)圈梁:计算时一般按内外墙和不同断面分别计算。外墙圈梁体积=外墙圈梁中心线长×外墙圈梁断面面积内墙圈梁体积=内墙圈梁净长线×内墙圈梁断面面积注：a：当圈梁通过门窗洞口时，可按门窗洞口宽度两端共加500mm并按过梁项目计算，其他按圈梁计算。b：圆形圈梁及地圈梁套用圈梁项目。c：圈梁长度应扣除构造柱部分。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则4.墙工程量计算规则按图示墙长度乘以墙高及厚度以立方米计算。注:应扣除门窗洞口及0.3㎡以上的孔洞体积墙垛及突出部分并入墙体积内计算。5.板：(1)凡带有梁（包括主、次梁）的楼板：梁和板的工程量分别计算，板算至梁的侧面，梁、板分别套用相应项目。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则(2)无梁板：无梁板体积按板与柱帽的和计算。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则(3)平板：钢筋混凝土板伸入墙砌体内的板头应并入板体积内计算。钢筋混凝土板与钢筋混凝土墙交接时，板的工程量算至墙内侧，板中的预留孔洞在0.3㎡以内者不扣除。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则6.整体楼梯工程量应分层按楼梯与楼梯平台的水平投影面积计算(包括宽度在500mm以内的楼梯井的面积)。S=AL第四章土建工程预算工程量计算建筑工程造价 混凝土工程量计算案例课例1：如下图，构造柱高18m，断面尺寸除图中注明外均为240×240，计算构造柱体积。第四章土建工程预算工程量计算建筑工程造价 混凝土工程量计算案例课解：（1）两面马牙槎构造柱:240×2407根[（0.24×0.24+0.03×0.24×2）×18]×7=9.072m3240×4801根[（0.24×0.48+0.03×0.24×2）×18]×1=2.333m3（2）三面马牙槎构造柱:4根[（0.24×0.24+0.03×0.24×3）×18]×4=5.702m3∴构造柱体积小计：9.072+2.333+5.702=17.107m3第四章土建工程预算工程量计算建筑工程造价 混凝土工程量计算案例课例2：某框架结构如下图，框架柱断面为300×300，计算框架梁和板的体积。第四章土建工程预算工程量计算建筑工程造价 混凝土工程量计算案例课解：（1）现浇钢筋混凝土有梁板:（36+0.3）×（18+0.3）×0.11-0.3×0.3×18×0.11=72.894m3（2）框架梁:[（36+18）×2-0.3×18+（18-0.3）×5]×（0.6-0.11）×0.3=28.092m3（3）LL1：（36-0.3×6）×2×（0.3-0.11）×0.25=3.249m3第四章土建工程预算工程量计算建筑工程造价 混凝土工程量计算案例课例3：某工程现浇阳台结构如下图，计算阳台混凝土工程量。第四章土建工程预算工程量计算建筑工程造价 混凝土工程量计算案例课解：（1）阳台混凝土工程量:1.5×4.8×0.1=0.72m3（2）现浇阳台栏板混凝土工程量:[（1.5×2+4.8）-0.1×2]×（1.1-0.1）×0.1=0.76m3（3）现浇阳台扶手工程量：[（1.5×2+4.8）-0.2×2]×0.2×0.1=0.148m3第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则（三）钢筋工程量计算规则、方法1.主要说明及计算规则要点（1）区别现浇构件、预制构件、预应力先张法、预应力后张法按不同规格分别按图纸计算。（2）钢筋用量按施工图及设计规定计算净用量，另加施工损耗。现浇3％预制2％现浇构件钢筋用量＝钢筋净用量×（1＋钢筋损耗率）预制构件钢筋用量＝钢筋净用量×（1＋构件损耗率）×（1+钢筋损耗率）第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则（3）钢筋接头①设计图纸已规定的按设计图纸计算。②设计图纸未作规定的：水平通长钢筋：Φ≤25mm每8m一个接头Φ＞25mm每6m一个接头竖向通长钢筋：按以上规定计算，但层高小于规定接头间距的竖向钢筋接头，按每自然层一个计算。③采用焊接等接头者，按设计规定套用相应项目，不再计算搭接接头数量。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则（4）纵向受力钢筋的混凝土保护层最小厚度第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则（5）纵向受力钢筋的最小锚固长度受拉钢筋最小锚固长度：la一、二、三级抗震锚固长度：laE四级抗震等级：laE＝la在任何情况下，锚固长度不得小于250mm第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则（6）纵向受力钢筋绑扎搭接长度抗震搭接长度：llE＝ξlaE非抗震搭接长度：ll＝ξlaξ：搭接长度修正系数注：①对于梁、板类及墙类构件：纵向钢筋搭接接头面积百分率不宜大于25％。对于柱类构件：纵向钢筋搭接接头面积百分率不宜大于50％第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则②任何情况下，纵向受拉钢筋绑扎搭接接头的长度不应小于300mm。对于纵向受压的钢筋，绑扎搭接接头的长度一般取受拉钢筋的0.7倍，且任何情况下不应小于200mm。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则（7）有关钢筋长度计算（按钢筋中心线长度计算）①钢筋弯钩增加长度：半圆弯钩（180°）6.25d直弯钩（90°）3.5d斜弯钩（135°）4.9d注：弯心直径2.5d，平直部分按3d计算第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则②弯起钢筋斜长：第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则③箍筋长度计算：a：矩形构件封闭式箍筋单根长度（中心线长度）抗震区：构件断面周长－8c＋23.8d非抗震区:构件断面周长－8c＋13.8d第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则b：箍筋根数=箍筋配置段长度÷箍筋间距+1箍筋配置段长度:ⅰ:对于等截面构件:构件长-两端保护层厚度ⅱ:对于有些构件存在部分区段箍筋加密时,在箍筋根数计算时按加密区段的长度分别计算。ⅲ：对于具有等截面带变截面的构件，分段计算。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则2.举例6-0.025×2＋6.25×0.02×2＋6-0.025×2+6.25×0.012×2计算如下图所示矩形梁的钢筋重量，混凝土强度2×0.414×（0.5-0.025×2）等级C30。6-0.025×2＋6.25×0.022×2（0.25＋0.5）×2-8×0.025第四＋章土2建3工.程8预×算工0程.量0计0算6建筑工程造价 第三节工程量计算规则解：①钢筋Ф12：L＝（6-0.025×2＋6.25×0.012×2）×2＝6.1×2＝12.2m②钢筋Ф20：L＝[6-0.025×2＋6.25×0.02×2＋2×0.414×（0.5-0.025×2）]×2＝6.5726×2＝13.15m③钢筋Ф22：L＝（6-0.025×2＋6.25×0.022×2）×2＝6.225×2＝12.45m第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则解：④钢筋Ф6：l＝2×（0.25＋0.5）－8×0.025＋23.8×0.006＝1.4428mn＝（6-0.025×2）÷0.2＋1＝31根L＝1.4428×31＝44.73m钢筋用量：Ф12：0.888×12.2×（1＋3％）＝11.16kg＝0.011tФ20：2.47×13.15×（1＋3％）＝33.45kg＝0.033tФ22：2.98×12.45×（1＋3％）＝38.21kg＝0.038t第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则Ф6：0.222×44.73×（1＋3％）＝10.23kg＝0.010t∴Ф10以内：0.010tФ20以内：0.011＋0.033＝0.044tФ20以外：0.038t第四章土建工程预算工程量计算建筑工程造价 钢筋工程量计算案例课例1：某工程基础平面布置如下图，计算钢筋混凝土带形基础底板钢筋工程量。（C20混凝土）第四章土建工程预算工程量计算建筑工程造价 钢筋工程量计算案例课钢筋混凝土带形基础钢筋布置图（注：主筋和分布筋搭接长度为260mm）第四章土建工程预算工程量计算建筑工程造价 钢筋工程量计算案例课解：C20混凝土la=31dll=1.2la=37d钢筋保护层厚度40mmA轴：Ф14＠110＋Ф6＠200Ф14：n＝（4.8+4.2+1.26×2-0.04×2）÷0.11＋1＝105根l＝1.26+1.14-0.04×2+6.25×0.014×2＝2.495mL＝2.495×105＝261.975mФ6：n=（1.26+1.14-0.04×2）÷0.2+1=13根l=4.8+4.2-1.14×2+0.04×2+0.26×2+6.25×0.006×2第四章土建工程预算工程量计算建筑工程造价 钢筋工程量计算案例课=7.395mL=7.395×13=96.135mC轴同A轴：Ф14:L=261.975mФ6:L=96.135m1轴：Ф14＠110＋Ф6＠200Ф14：n＝（3.0+3.3+1.26×2-0.04×2）÷0.11＋1＝80根l＝2.495mL＝2.495×80＝199.6mФ6：n=（1.26+1.14-0.04×2）÷0.2+1=13根第四章土建工程预算工程量计算建筑工程造价 钢筋工程量计算案例课l=3.0+3.3-1.14×2+0.04×2+0.26×2+6.25×0.006×2=4.695mL=4.695×13=61.035m3轴同1轴：Ф14:L=199.6mФ6:L=61.035mB轴：Ф14＠150＋Ф6＠200Ф14：n＝[4.8+4.2-1.14×2+1/4（1.26+1.14）×2]÷0.15＋1＝54根l＝1.0+1.0-0.04×2+6.25×0.014×2=2.095m第四章土建工程预算工程量计算建筑工程造价 钢筋工程量计算案例课L＝2.095×54＝113.13mФ6：n=（1.0+1.0-0.04×2）÷0.2+1=11根l=4.8+4.2-1.14×2+1/4（1.26+1.14）×2+6.25×0.006×2=7.995mL=7.995×11=87.945m2轴分为两段：A-B轴段：Ф14＠150＋Ф6＠200Ф14：n＝[3.0-1.14-1.0+1/4（1.26+1.14）+1/4（1.0+1.0）]÷0.15＋1＝14根l＝2.095m第四章土建工程预算工程量计算建筑工程造价 钢筋工程量计算案例课L＝2.095×14＝29.33mФ6：n=（1.0+1.0-0.04×2）÷0.2+1=11根l=3.0-1.14-1.0+1/4（1.26+1.14）+1/4（1.0+1.0）+6.25×0.006×2=2.035mL=2.035×11=22.385mB-C轴段：Ф14＠150＋Ф6＠200Ф14：n＝[3.3-1.14-1.0+1/4（1.26+1.14）+1/4（1.0+1.0）]÷0.15＋1＝16根l＝2.095m第四章土建工程预算工程量计算建筑工程造价 钢筋工程量计算案例课L＝2.095×16＝33.52mФ6：n=（1.0+1.0-0.04×2）÷0.2+1=11根l=3.3-1.14-1.0+1/4（1.26+1.14）+1/4（1.0+1.0）+6.25×0.006×2=2.335mL=2.335×11=25.685m小计：Ф14：[261.975×2+199.6×2+113.13+29.33+33.52]×1.21×1.03=1099.13×1.21×1.03=1370kg=1.37tФ6：[96.135×2+61.035×2+87.945+22.385+25.685]×0.222×1.03=450.355×0.222×1.03=103kg=0.103t第四章土建工程预算工程量计算建筑工程造价 钢筋工程量计算案例课例2：某砖混结构共两层，外墙为370墙，内墙为240墙，结构平面如下图所示，构造柱为C20混凝土，截面同墙宽，配筋为：GZ370×3706Ф14+Ф6＠200；GZ370×240（240×370）6Ф14+Ф6＠200；GZ240×2404Ф14+Ф6＠200，构造柱钢筋下至垫层顶，上端锚入顶层圈梁，如图所示。各层圈梁沿墙满布，圈梁高度均为180mm，顶层圈梁标高为+6.60m。计算构造柱的钢筋量。第四章土建工程预算工程量计算建筑工程造价 钢筋工程量计算案例课第四章土建工程预算工程量计算建筑工程造价 钢筋工程量计算案例课解：GZ370×3706Ф14+Ф6＠2004根GZ370×240（240×370）6Ф14+Ф6＠2006根GZ240×2404Ф14+Ф6＠2002根主筋：Ф14l=6.6+1.8-0.18-0.4-0.1+0.56×2+6.25×0.014×2+（0.67+6.25×0.014×2）×2=10.705mL=10.705×（6×4+6×6+4×2）=727.94m第四章土建工程预算工程量计算建筑工程造价 钢筋工程量计算案例课GZ370×3706Ф14+Ф6＠2004根GZ370×240（240×370）6Ф14+Ф6＠2006根GZ240×2404Ф14+Ф6＠2002根箍筋：Ф6GZ370×370：l=0.37×4-8×0.03+23.8×0.006=1.383mGZ370×240：l=（0.37+0.24）×2-8×0.03+23.8×0.006=1.123mGZ240×240：l=0.24×4-8×0.03+23.8×0.006=0.863m第四章土建工程预算工程量计算建筑工程造价 钢筋工程量计算案例课GZ370×3706Ф14+Ф6＠2004根GZ370×240（240×370）6Ф14+Ф6＠2006根GZ240×2404Ф14+Ф6＠2002根箍筋根数：Ф6加密区：n1=(0.67×2+0.5×2+0.18×2)÷0.1=2.7÷0.1=27根非加密区：n2=(6.6+1.8-0.1-0.03-2.7)÷0.2+1=5.57÷0.2+1=29根∴n=27+29=56根L=（1.383×4+1.123×6+0.863×2）×56=783.786m第四章土建工程预算工程量计算建筑工程造价 钢筋工程量计算案例课小计：Ф14：727.94×1.21×1.03=907kg=0.907tФ6：783.786×0.222×1.03=179.22kg=0.179t第四章土建工程预算工程量计算建筑工程造价 钢筋工程量计算案例课例3：某现浇钢筋混凝土楼板，钢筋布置如图计算该楼板的钢筋量。（C25混凝土，墙厚240mm，轴线居中）第四章土建工程预算工程量计算建筑工程造价 钢筋工程量计算案例课解：混凝土板钢筋保护层厚度取15mmФ10＠110n=（3-0.24）÷0.11+1=26根l=4.8+6.25×0.01×2=4.925mL=4.925×26=128.05mФ10＠150n=（4.8-0.24）÷0.15+1=31根l=3.0+6.25×0.01×2=3.125mL=3.125×31=96.875m第四章土建工程预算工程量计算建筑工程造价 钢筋工程量计算案例课①Ф8＠150n=（4.8-0.24）÷0.15+1=31根l=0.8+0.12+（0.1-0.015×2）×2=1.06mL=1.06×31×2=65.72m分布筋Ф6＠200：通常：板厚B≤120mm，Ф6＠200板厚B＞120mm，Ф8＠200n=0.8÷0.2+1=5根l=4.8-0.24+6.25×0.006×2=4.635mL=4.635×5×2=46.35m第四章土建工程预算工程量计算建筑工程造价 钢筋工程量计算案例课②Ф8＠120n=（3.0-0.24）÷0.12+1=24根l=1.2+0.12+（0.1-0.015×2）×2=1.46mL=1.46×24×2=70.08m分布筋Ф6＠200：n=1.2÷0.2+1=7根l=3.0-0.24+6.25×0.006×2=2.835mL=2.835×7×2=39.69m小计：Ф10:(128.05+96.875)×0.617×1.03=0.143tФ8:(65.72+70.08)×0.395×1.03=0.055tФ6:(46.35+39.69)×0.222×1.03=0.020t第四章土建工程预算工程量计算建筑工程造价 钢筋工程量计算案例课例4：某结构C20混凝土矩形梁，如图所示，计算该矩形梁的钢筋量。第四章土建工程预算工程量计算建筑工程造价 钢筋工程量计算案例课解：保护层厚度取30mm，钢筋锚固长度取39d上层通长筋2Ф20：l=4.5+4.8+0.15×2-0.03×2+1.2×39×0.02=11.076mL=11.076×2=22.152m上层支座钢筋2Ф16：l1=1.3+0.3-0.03+0.3=1.87ml2=1.4×2+0.3=3.1ml3=1.4+0.3-0.03+0.3=1.97mL=1.87×2+3.1×2+1.97×2=13.88m第四章土建工程预算工程量计算建筑工程造价 钢筋工程量计算案例课下部纵筋3Ф18：l1=（4.5-0.3）+（0.3-0.03+0.24）+0.25=4.96ml2=（4.8-0.3）+0.25+（0.3-0.03+0.24）=5.26mL=4.96×3+5.26×3=30.66m箍筋Ф8＠200：l=（0.25+0.35）×2-8×0.03+23.8×0.008=1.150m加密区：n1=（0.5÷0.1+1）×4=24根非加密区：n2=（3.2÷0.2-1）+（3.5÷0.2-1）=15+17=32根L=1.150×（24+32）=64.4m第四章土建工程预算工程量计算建筑工程造价 钢筋工程量计算案例课小计：Ф20:22.152×2.47×1.03=0.056tФ18:30.66×2.0×1.03=0.063tФ16:13.88×1.58×1.03=0.023tФ8:64.4×0.395×1.03=0.026t汇总：Ф10以内：0.026tФ20以内:0.056+0.063+0.023=0.142t第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则五、金属结构工程金属结构工程包括制作和安装工程（一）有关规定1、金属结构制作：包括：分段制作和整体预装配等全部操作过程所使用的人工、材料及机械台班用量。整体预装配用的螺栓及锚固杆件用的螺栓已包括在项目内。2、金属结构构件制作项目：包括：钢材损耗（6%）刷防锈漆一遍3、轻钢屋架：金属屋架单榀重量在1t以内。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则4、H型钢制作项目：适用于金属构件中有设计要求的构件。该项目不合主材用量，主材用量已包括在相应构件制作的项目内。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则（二）工程量计算方法1、金属结构制作工程量按图示尺寸以t计算。不扣除：孔眼、切边的重量。不增加：焊条、铆钉、螺栓等重量。不规则或多边形钢板：以最大对角线乘以最大宽度的矩形面积计算。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则2、实腹柱、吊车梁H型钢：按图示尺寸计算，其中腹板及翼板宽度按每边增加25mm计算。3、钢柱制作工程量：柱上的牛腿及悬臂梁重量并入柱身。4、吊车梁制作工程量：依附于吊车梁上的连接钢板并入吊车梁，但依附于吊车梁上的钢轨、车挡、制动梁另列项目。5、钢屋架制作工程量：依附于屋架上的檩托、角钢重量并入钢屋架工程量内。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则6、钢托架制作工程量：依附于托架上的牛腿或悬臂梁并入钢托架。7、钢墙架制作工程量：墙架柱、墙架梁及连系拉杆并入钢墙架。8、钢支撑制作：包括柱间、屋架间水平及垂直支撑。9、钢平台工程量：平台柱、平台梁、平台板、平台斜撑、钢扶梯、平台栏杆等重量并入钢平台。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则10、球节点钢网架制作：按钢网架整个重量计算，包括钢杆件、球节点、支座等。不扣除球节点开孔所占重量。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则六、屋面工程、防腐、保温、隔热工程例：某屋面工程如下图，水泥焦渣保温层找坡2%，最薄处30mm，其它做法如图，计算屋面工程量。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则解：（1）计算屋面面积：（11.76-0.24）×（12.66-0.24）=143.08m2（2）加气混凝土保温层：143.08×0.25=35.77m3（3）1：6水泥焦渣:h=1/2（11.76-0.24）×2%=0.1152m平均厚度=1/2h+0.03=0.0876m第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则解：1：6水泥焦渣:143.08×0.0876=12.53m3（4）1：3水泥砂浆找平层：143.08+[(12.66-0.24)+(11.76-0.24)]×2×0.25=155.05m2（5）SBS卷材防水层：S=155.05m2第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则七、构件运输及安装工程：（一）有关规定：P127（二）工程量计算方法1、金属构件：金属构件运输工程量=金属构件安装工程量=金属构件制作工程量×（1+1.5%）注：增加1.5%焊条重量。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则2、预制混凝土构件:预制混凝土构件运输工程量=预制混凝土构件制作工程量=预制混凝土安装工程量×（1+安装损耗率）预制混凝土安装工程量=施工图净用量3、木门窗运输:工程量按框外围面积计算。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则八、门窗、木作工程（一）有关规定1、木材断面的厚度均以毛料为准。2、凡注明门窗框、扇料断面允许换算者，应按设计规定断面换算，其它不变。设计毛料断面面积调整后木材量=原基价消耗量×定额规定断面面积3、玻璃为普通平板玻璃，厚度和品种与设计规定不同时，应按设计规定进行换算，其他不变。4、木窗扇制作安装，不分形式均按普通木窗扇制作、安装项目计算。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则（二）工程量计算方法：1、木门窗工程量计算：（1）门窗框分别按单、双裁口项目按延长米计算，余长和深入墙内部分及安装用木砖已包括在项目内。（2）门窗扇按扇的外围面积计算。（3）设计规定部分框上安装玻璃者，扇的制作、安装与框上按玻璃的工程量分别计算。框上安玻璃工程量应以安装玻璃部分的的框外围面积计算。（4）门联窗：窗扇和门扇制作、安装分别列项计算。门窗相连的框并入木门框工程量内。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则2、木装修工程量计算：（1）木窗台板按面积计算。图纸未注明长度、宽度时：长：窗框外围宽度两边加10cm凸出墙面宽：按抹灰面外加5cm（2）窗帘盒、窗帘棍按图示尺寸以m计算。长度无规定时，按窗框外围宽两边加30cm。（3）门窗贴脸的长度:按门窗框外围以m计算，双面钉贴脸者应加倍计算。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则（4）暖气罩：按边框外围尺寸以垂直投影面积计算。（5）木间壁墙按面积以平方米计算，其高度按图示尺寸，长度按净尺寸计算。应扣除门窗洞口面积，但不扣除面积在0.3㎡以内的孔洞的面积。（6）木墙裙、护壁板:按表面净铺面积以m2计算。（7）木地板：按主墙间的净面积计算。不扣除间壁墙，穿过木地板的柱、垛和附墙烟囱等面积，门和空圈的开口部分也不增加。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则（8）木踢脚板：以平方米计算，计算长度时不扣除门洞口和空圈处的长度，但侧壁部分亦不增加。柱、垛踢脚板工程量应合并计算。（9）木楼梯：按水平投影面积以平方米计算，但楼梯井超过30cm时应予扣除。已包括:踢脚板、平台和伸入墙内部分的工、料。未包括：楼梯及平台底面的天棚。天棚工程量：按楼梯水平投影面积乘以1.1系数，按混凝土板下单层木楞相应天棚面层项目计算。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则（10）栏杆、扶手：以延长米（不包括伸入墙内部分的长度）计算。如无设计规定时，长度按全部投影长度乘以1.15系数计算。3、铝合金门窗等：（1）铝合金门窗、塑钢门窗、塑钢隔断安装按门窗洞口面积计算。（2）铝合金隔断制作安装按隔断框外围面积计算。（3）铝合金防盗窗、百叶窗按框外围面积计算。（4）钢门窗安装按框外围面积计算。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则九、楼地面工程（一）有关规定1、整体面层及块料面层的结合层和底层（找平层）的砂浆配合比和厚度，设计与定额不同时可调整。块料面层的结合层包括在块料面层定额中。2、垫层材料的配合比和混凝土强度等级与定额规定不同时，可换算。如用于基础人工费、机械费乘以1.2系数。3、明沟、散水、台阶、坡道为综合项目。包括：挖土、填土、垫层、基层、沟壁及面层等全部工序。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则注：砖砌台阶、混凝土台阶未包括面层抹灰。散水、台阶垫层为3：7灰土，设计不同时可换算。4、防水项目适用于楼地面、墙基、墙身等防水、防潮工程。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则（二）工程量计算方法1、楼地面面层：（1）整体面层：按主墙间的净空面积计算。扣除：凸出地面的构筑物、设备基础、室内铁道和不抹灰的地沟盖板等所占的面积。不扣除：柱、垛、间壁墙、附墙烟囱及0.3以内孔洞所占面积，门洞、空圈、暖气槽、壁龛开口部分也不增加。（2）块料面层：按图示尺寸实铺面积计算。（3）阶梯教室地面：按展开面积计算。人工费乘以1.08系数第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则2、垫层：按设计规定厚度×楼地面面积以m3计算。3、找平层：同整体面层。4、踢脚板：按不同用料及做法以m2计算。整体面层：不扣除门洞口及空圈处的长度，侧壁部分不增加，柱、垛的踢脚板工程量合并。块料面层：按图示尺寸实铺面积计算。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则5、楼梯：按水平投影面积计算。注：整体面层楼梯包括踢脚板。楼梯防滑条无设计规定时，按踏步长度两边共减去15cm计算。6、散水：按图示尺寸以m2计算。7、台阶：按水平投影面积（包括踏步及最上一层踏步沿300mm）计算。注：剁假石台阶以展开面积计算，套用第十章普通腰线项目。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则例：计算下图台阶及平台镶贴花岗岩面层工程量第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则解（1）平台镶贴花岗岩面层工程量：（4.0-0.3×4）×（1.2-0.3）=3.06m2（2）台阶镶贴花岗岩工程量（4+0.3×4）×（1.2+0.3×2）-3.06=6.30m2若台阶面层为剁假石:台阶工程量按展开面积计算，即台阶工程量还应增加踢面面积。踢面面积：[（1.2×2+4.0）+（1.5×2+4.6）+（1.8×2+5.2）]×0.15=3.42m2剁假石台阶工程量：6.3+3.42=9.72m2第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则8、防滑坡道：按斜面积计算。9、变形缝：按图示尺寸以延长米计算。10、防水工程：（1）地面防水防潮层：按主墙间净空面积计算。注：与墙面连接处高度在500mm以内按展开面积计算并入平面防水；超过500mm，按立面防水。（2）墙基防水、防潮层：按面积计算。（3）构筑物、建筑物地下室防水层：按实铺面积计算，不扣除0.3m2以内的孔洞，上卷超过500mm时，按立面防水层计算。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则十、抹灰、涂料工程一般抹灰抹灰、装饰抹灰涂料块料面层工程油漆涂料第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则（一）有关规定：1、定额不允许调整的项目:（1）抹灰和油漆按手工操作，喷涂、喷塑用机械操作。施工方法不同时，不允许调整。（2）定额中的油漆是按各种颜色综合的，在施工中调和漆用量与定额不同时，不另计算。2、定额允许调整的项目:抹灰砂浆的种类、配合比及厚度与定额不同时，允许调整。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则3、定额有关项目已包括的内容：（1）石灰砂浆、混合砂浆、墙、柱面抹灰，基价中已包括了水泥砂浆护角线的工料。（2）门窗贴脸、披水条、盖口条的油漆已门窗油漆项目中，不另行计算。4、抹灰及镶贴块料面层项目中，均不包括基层面涂刷素水泥浆或界面处理剂。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则5、其他规定：（1）圆弧形、锯齿形等不规则墙面抹灰、镶贴块料按相应基价人工费增加15%、材料费增加5%。（2）装饰线指突出抹灰面的线脚，每突出一个棱角为一道灰线。（3）定额中的梁柱面抹灰，是指独立梁、独立柱的抹灰。柱为圆柱时，应按相应子目增加工日。（4）镶贴块料零星项目适用于挑檐、天沟、腰线、门窗套、压顶、栏板、扶手、遮阳板、雨篷及面积小于1m2的镶贴面。人工消耗量增加18%，材料中的面砖消耗量增加2%。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则（二）工程量计算方法：1、天棚抹灰:按主墙间净面积计算，有坡度及拱形的天棚，按展开面积计算，不扣除间壁墙、垛、柱、附墙烟囱、检查口、管道等所占的面积。天棚抹灰面积=主墙间净长×净宽+梁侧面面积（1）楼梯底面抹灰：按楼梯水平投影面积，平板式乘以系数1.3，踏步式乘以系数1.8，计算后并入天棚抹灰工程量内。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则（2）阳台、雨篷、挑檐下抹灰:按水平投影面积计算，并入混凝土天棚抹灰工程量。2、内墙抹灰：按内墙净长乘以内墙抹灰高度计算。应扣除门窗洞口、空圈及大于0.3m2的孔洞所占的面积，不扣除踢脚板、挂镜线、0.3m2以内孔洞、墙与构件交接处的面积，间壁墙所占的面积、门窗洞口、空圈及暖气包墙侧壁也不增加。垛的侧面抹灰工程量应并入墙面抹灰工程量内。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则3、内墙裙抹灰：指自地面或楼面向上1.5m范围内，另行抹灰的墙面。超过1.5m时，按墙面计算。4、独立柱及单梁抹灰：按展开面积计算，不扣除柱与梁或梁与梁的接头面积，套用梁柱相应定额。5、外墙抹灰：按外墙垂直投影面积以m2计算。应扣除门窗洞口、外墙裙、空圈、腰线、挑檐、门窗套、遮阳板所占的面积及大于0.3m2的孔洞面积，门窗洞口、空圈的侧壁和顶壁、垛的侧壁应展开计算，并入相应的墙面抹灰工程量内。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则6、腰线（P114）：腰线分为普通腰线和复杂腰线两种。腰线工程量按展开宽度乘以长度以平方米计算。7、镶贴块料面层:按设计图示尺寸以实贴面积计算。（1）墙面贴块料，饰面高度在300mm以内，按踢脚板项目计算。（2）镶贴瓷砖、面砖块料，如需割角的，以实际切割长度，按延长米计算。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则8、油漆、涂料：木材面、金属面、抹灰或混凝土面油漆的工程量，应按定额规定乘以相应的系数计算。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则十一、脚手架工程：（一）综合脚手架：1、有关规定:（1）适用范围：综合脚手架适用于计算建筑面积的混合结构、混凝土框排架结构的建筑物。（2）综合脚手架内容：包括了砖基础、内外墙砌筑、现浇混凝土基础、现浇框架混凝土、现浇混凝土电梯井壁、内外装饰、地下室防水、预制构件安装及金属构件安装所需的各种脚手架。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则（3）执行综合脚手架，有下列情况的，另加单项脚手架：①底面积超过4m2或深度1.5m以上的设备基础。②高度超过1.2m的室内管沟墙。③电梯安装。④依附斜道。⑤建筑物垂直封闭。⑥临街建筑安全过道和建筑物临时防护栏杆。（4）当层高超过3.6m时，应增加综合脚手架系数。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则2、工程量计算方法:（1）综合脚手架：建筑面积即工程量，按建筑类型、建筑结构规模套用相应高度的定额项目。①建筑物高度：指设计室外地坪至檐口滴水或女儿墙的高度。②多跨建筑物如高度不同时，相应高度的建筑面积套用不同定额应分别计算。③突出屋面的楼梯间、电梯机房、水箱间、瞭望塔台等不计算高度，但面积与主体面积合并计算。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则④同一建筑物中有不同结构时，分别以不同结构计算建筑面积套用相应结构的定额子目。⑤单层建筑物与多层建筑物相连接，以相连的分界墙分界，高度不同时，分界墙所占面积并入较高的建筑物内；高度相同时，以分界墙的中心线分界。⑥墙体高度超过1.2m，层高在2.2m以内不计算建筑面积的设备管道层、贮藏室、阁楼等按该层外墙外围水平投影面积计算，套用层高2.2m以内的综合脚手架项目。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则⑦建筑物接层工程的脚手架，工程量等于原建筑物面积（不包括地下室）乘以0.4，加上接层建筑面积，按接层后的建筑面积、建筑高度套用综合脚手架。（2）综合脚手架中，另列单项脚手架计算的方法。①建筑物垂直封闭按封闭的墙面面积计算。②建筑物临时防护栏杆按栏杆搭设长度以延长米计算。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则③室内管沟砌墙墙高度在3.6m以内，套用3.6m以内里脚手架计算，超过3.6m，按相应高度的单排脚手架乘以0.6，现浇混凝土室内管沟墙按相应高度的双排脚手架乘以0.6计算。④底面积超过4m2或施工高度在1.5m以上时的现浇混凝土满堂基础、独立基础、设备基础、构筑物基础、带型基础宽度在2m以上时，按基础底面积套用满堂脚手架基本层乘以0.5。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则（二）单项脚手架：1、有关规定:（1）凡墙体高度超过1.2m时应计算脚手架。（2）吊篮脚手架、挑脚手架适用于单独施工的外墙脚手架。（3）水平防护架和垂直防护架指脚手架以外单独搭设的，用于车辆通道、人行通道而搭设的临街防护等。（4）滑升模板施工的建筑物按内装饰脚手架和吊篮脚手架有关规定计算。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则（5）钢结构建筑物按施工组织设计确定的脚手架搭设方案和搭设期限计算。2、工程量计算方法：（1）砌筑脚手架①外墙脚手架工程量：外墙脚手架工程量=外墙外围长度×外墙高度注：a：外墙外围长度：指建筑物外墙外围长度及突出墙外宽度在24cm以上的墙垛、附墙烟囱、阳台等图示尺寸的展开长度。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则b：不扣除门、窗洞口及穿过建筑物的通道的孔洞面积。c：外墙脚手架分为单、双排脚手架。P119②内墙脚手架工程量：内墙脚手架工程量=内墙净长线×砌筑高度③地下室脚手架工程量:地下室内外脚手架=外墙中心线，内墙净长线×砌筑高度④砖基础脚手架工程量：砖基础砌筑高度超过1.2m脚手架工程量=砖基础长×砌筑高度第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则⑤独立柱脚手架工程量：独立柱脚手架工程量=（柱外周围长+3.6m）×柱高注：在②、③、④、⑤中，砌筑高度、柱高3.6m以内者按3.6m以内里脚手架计算，超过3.6m按相应高度的单排脚手架项目乘以0.6计算。⑥砖石围墙、挡土墙脚手架工程量：砖石围墙、挡土墙脚手架工程量=墙长度×平均高度第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则注：砖砌围墙、挡土墙高度在3.6m以内者按3.6m以内里脚手架计算，高度超过3.6m者按相应高度的单排脚手架项目乘以0.6计算。石砌围墙、挡土墙高度在3.6m以内者按3.6m以内脚手架计算，高度超过3.6m者按相应高度的双排脚手架项目乘以0.6计算。（2）室内装饰工程脚手架①天棚装饰a：简易脚手架：按天棚投影面积计算。适用于高度在3.6m以内的抹灰天棚、钉板天棚、吊顶天棚的装饰工程。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则b：满堂脚手架：高度超过3.6m的天棚装饰工程计算满堂脚手架，工程量按室内净面积计算。高度在3.6～5.2m之间，计算满堂脚手架基本层；超过5.2m时，每超过1.2m计算一个满堂脚手架增加层。计算增加层脚手架时，超高部分在0.6m以内，舍去不计；超过0.6m，计算一个增加层。c：活动脚手架：屋面板底勾缝、喷刷浆及屋架刷油等按活动脚手架。工程量按屋面板底的水平投影面积计算。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则②墙面装饰脚手架：高度在3.6m以内的内墙、柱面抹灰、防水处理等工程按简易脚手架计算。墙面：按垂直投影面积计算。柱面：（按柱周长+3.6m）×柱高（3）其他脚手架：吊篮脚手架：按外墙装饰面积（不扣除洞口面积）挑脚手架：按搭设长度和层数计算延长米。水平防护架：按实际铺板的水平投影面积计算。垂直防护架：按自然地坪至最上一层横杆之间的搭设高度，乘以搭设长度，以m2计算。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则烟囱脚手架：区别不同高度、直径按“座”计算。电梯安装脚手架：区别不同高度按“座”计算。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则十二、模板工程：（一）有关规定：1、模板是按常用的钢模板、木模板编制的，如实际施工采用不同时，可调整。2、现浇混凝土模板工程量除另有规定者外，均按混凝土与模板的接触面积以平方米计算，不扣除后浇带所占体积，二次浇捣的后浇带模板按后浇带体积计算。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则（二）工程量计算方法：1、现浇混凝土模板：（1）基础模板①带型基础模板：有梁式带型基础其梁高超过1.2m时，其带型基础底板模板按无梁式计算，扩大顶面以上部分模板按混凝土墙项目计算。外墙基础模板=外墙中心线长×基础立模高度×2-内外墙基础立模高度接触面积内墙基础模板=内墙基础净长×基础立模高度×2-内墙基础与内墙基础立模高度接触面积第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则例：某工程基础为钢筋混凝土带形基础，如图所示，计算该基础垫层和带形基础的模板工程量。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则解：（1）基础垫层模板：外墙基础垫层中心线长：（12+0.12+9.9+0.12）×2=44.28m内墙基础垫层净长线：[9.9-(0.94-0.1)×2]×2+[4.8-(0.94+0.1)-(0.9+0.1)]×4=26.68m外墙基础垫层模板：44.28×0.1×2-（1.8+0.2）×0.1×8=7.26m2内墙基础垫层模板：26.68×0.1×2-（1.8+0.2）×0.1×4=4.54m2第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则∴基础垫层模板：7.26+4.54=11.8m2（2）带形基础模板：外墙带形基础中心线长：（12+0.12+9.9+0.12）×2=44.28m内墙带形基础净长线：（9.9-0.94×2）×2+（4.8-0.94-0.9）×4=27.88m外墙基础地梁中心线长：44.28m内墙基础地梁净长线：（9.9-0.24×2）×2+（4.8-0.24-0.25）×4=36.08m第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则外墙带形基础模板：（44.28×0.2×2-1.8×0.2×8）+（44.28×0.5×2-0.5×0.5×8=14.832+42.28=57.11m2内墙带形基础模板：（27.88×0.2×2-1.8×0.2×4）+（36.08×0.5×2-0.5×0.5×4=9.712+35.08=44.79m2∴带形基础模板：57.11+44.79=101.9m2第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则②独立基础模板：高度从垫层上表面算至柱基上表面。③满堂基础模板：无梁式满堂基础有柱墩时，应合并计算。有梁式满堂基础梁高超过1.2m时，带形基础底板按无梁式计算，扩大顶面以上部分按相应厚度的混凝土墙项目计算。箱式满堂基础的工程量，分别按无梁式满堂基础、柱、墙、板有关规定计算。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则（2）现浇钢筋混凝土框架结构模板①框架柱模板：框架柱断面周长×柱高-梁、板与柱的接触面积②梁模板：梁支模断面长×梁长-梁与梁的接触面积③板模板：平板模板=平板水平投影面积对于有坡度的平板，其模板面积为水平投影乘以坡度。无梁板模板=无梁板水平投影面积-与柱帽接触面积+柱帽侧面积第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则有梁板模板=有梁板水平投影面积-主次梁的底面积之和④墙模板：（墙长×墙高-门窗洞口面积）×2-墙与墙、柱、梁、板的接触面积（3）砖混结构模板：①构造柱模板：第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则a:S=（a+b+0.06×4）×柱高-柱外露面与梁、板接触面积b:S=（2a+0.06×4）×柱高-柱外露面与梁、板接触面积c:S=（a+0.06×6）×柱高-柱外露面与梁、板接触面积d:S=0.06×8×柱高-柱外露面与梁、板接触面积第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则②圈梁模板：外墙圈梁模板=外墙圈梁支模断面长×外墙圈梁中心线长-与内墙圈梁接触面积内墙圈梁模板=内墙圈梁支模断面长×内墙圈梁净长-内墙圈梁之间接触面积注：圈梁长度应扣除构造柱。③单梁模板：单梁支模断面长×单梁净长第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则④现浇过梁模板：过梁侧面支模高度之和×过梁长度+过梁底宽×洞口宽度⑤预制板间补现浇板缝模板：板缝宽度×板缝净长注:板缝宽度在2cm～20cm以内的，按预制板间现浇板缝项目计算；板缝宽度超过20cm的，按平板计算。（4）现浇钢筋混凝土楼梯模板：按楼梯水平投影面积计算。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则2、预制混凝土模板：除漏空花格按框外围水平投影面积计算外，均按混凝土实体积以立方米计算。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则十三、垂直运输工程：（一）有关规定：1、项目工作内容包括单位工程在合理工期内完成本综合基价项目所需的垂直运输机械台班，不包括机械的场外往返运输、一次按拆及路基铺垫和轨道铺拆等的费用。2、同一建筑物多种结构按不同结构分别计算。分别计算后的建筑物檐高应以该建筑物总檐高为准。3、单层钢结构工程按预制排架项目计算。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则4、多层钢结构工程套用其他结构乘以0.5系数。5、檐高3.6m以内的单层建筑不计算垂直运输机械费。6、采用泵送混凝土的工程，其垂直运输机械费应按以下方法扣减：按泵送混凝土数量占现浇混凝土总量的百分比乘以5%,再乘以按项目计算的整个工程的垂直运输费。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则（二）工程量计算方法1、区分不同建筑物的结构类型及高度按建筑面积以平方米计算。2、带地下室的建筑物按檐口高度套用相应项目，地下室面积与地上面积合并计算。3、单独的地下建筑物套用地下室相应项目计算。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则十四、建筑物超高费：（一）有关规定：1、建筑物檐高20m以上的工程应计算建筑物超高费。2、同一建筑物高度不同时，按不同高度的建筑面积，分别按相应项目计算。3、建筑物超高增加费综合了由于超高施工人工、其他机械（扣除垂直运输、吊装机械、各类构件的水平运输机械以外的机械）降效以及加压水泵等费用。垂直运输、吊装机械的超高降效已综合在相应章节中。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则（二）工程量计算方法：1、建筑物自设计室外地坪至檐口滴水线高度超过20m的建筑面积（即超高建筑面积）计算超高增加费。其增加费均按与建筑物相应的高度标准计算。2、突出屋面的电梯机房、水箱间等不计高度，其面积并入顶层面积。3、同一建筑物高度不同时，按不同高度分别计算。附着于超高建筑物的裙房，其檐口高度在20m以内者吧计算超高增加费。前后檐高不同时，以高檐为准。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则4、建筑物高度虽超过20m，但不足一层的，高度每超过1m（包括1m以内）按相应超高项目的25%计算。超过20m以上的技术层（层高2.2m以下）按其结构外围水平投影面积计算，并套用相应超高费项目乘以0.7系数。5、多层建筑物若20m以上部分的层高超过3.6m时，每增加1m（包括1m以内）按相应超高项目提高25%。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则十五、大型机械一次按拆及场外运输费：（一）有关规定：1、塔式起重机轨道基础及轨道铺拆，计算安拆费。2、特、大型机械每安拆一次费用:（1）安拆费中包括机械安装完毕后的试运转费用。（2）自升塔安拆费是以塔高45m确定的，如塔高超过45m时，每增加10m安拆费增加20%。3、特、大型机械场外运输费用：（1）包括机械的回程费用。（2）运距为25km以内的机械进出场费用，运距超过25km时，双方协商。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则（二）工程量计算方法：塔吊及轨道铺拆，特大型机械按拆次数及场外运输台次按施工组织设计确定。第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则十六、其他可竞争措施项目：1、支挡土板2、打拔钢板桩3、降水工程4、其他（1）一般土建工程（2）桩基础工程第四章土建工程预算工程量计算建筑工程造价 第三节工程量计算规则十七、不可竞争措施项目：安全防护、文明施工费：为完成工程项目施工，发生于该工程施工前和施工过程中安全生产、环境保护、临时设施、文明施工的非工程实体的措施项目费用。已包括安全网、防护架、建筑物垂直封闭及临时防护栏杆等所发生的费用。安全防护、文明施工措施费按建设工程项目的实体项目于可竞争措施项目中（除其他可竞争措施项目中的其他以外）的人工费与机械费之和乘以相应系数计算。分为一般土建工程和桩基础工程。第四章土建工程预算工程量计算建筑工程造价 '
