CASS地形图绘制和土方量计算操作步骤

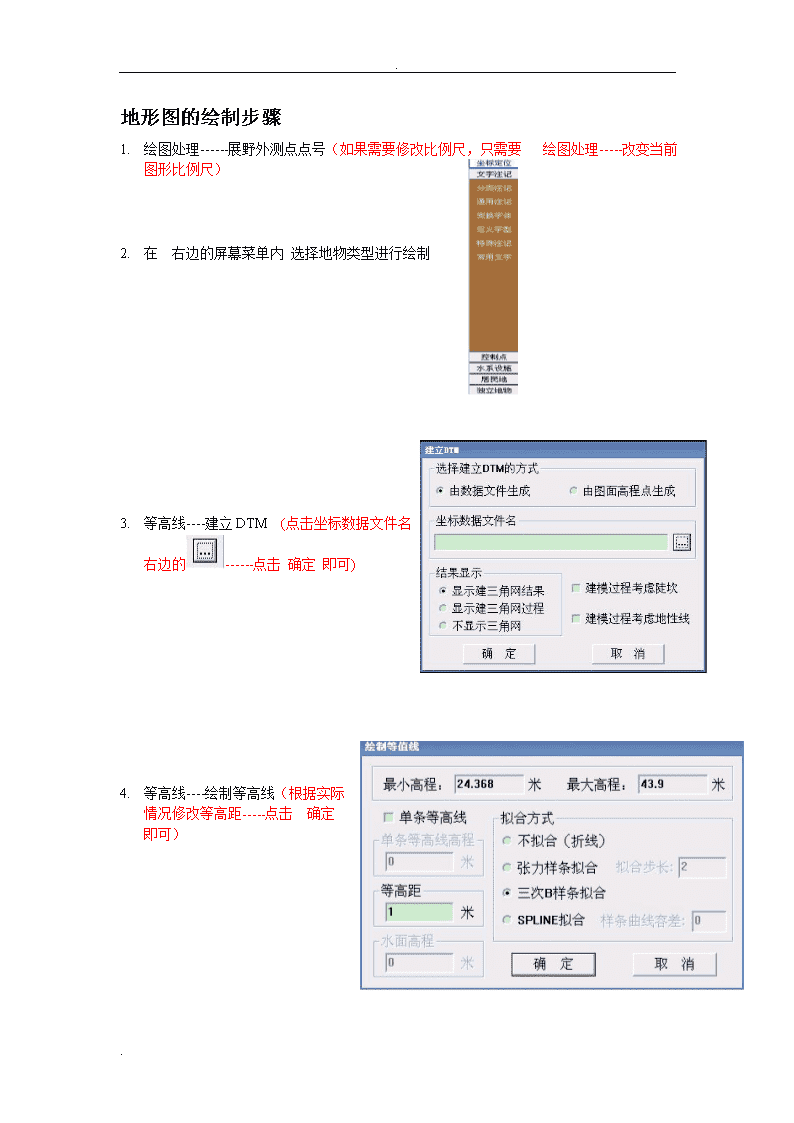

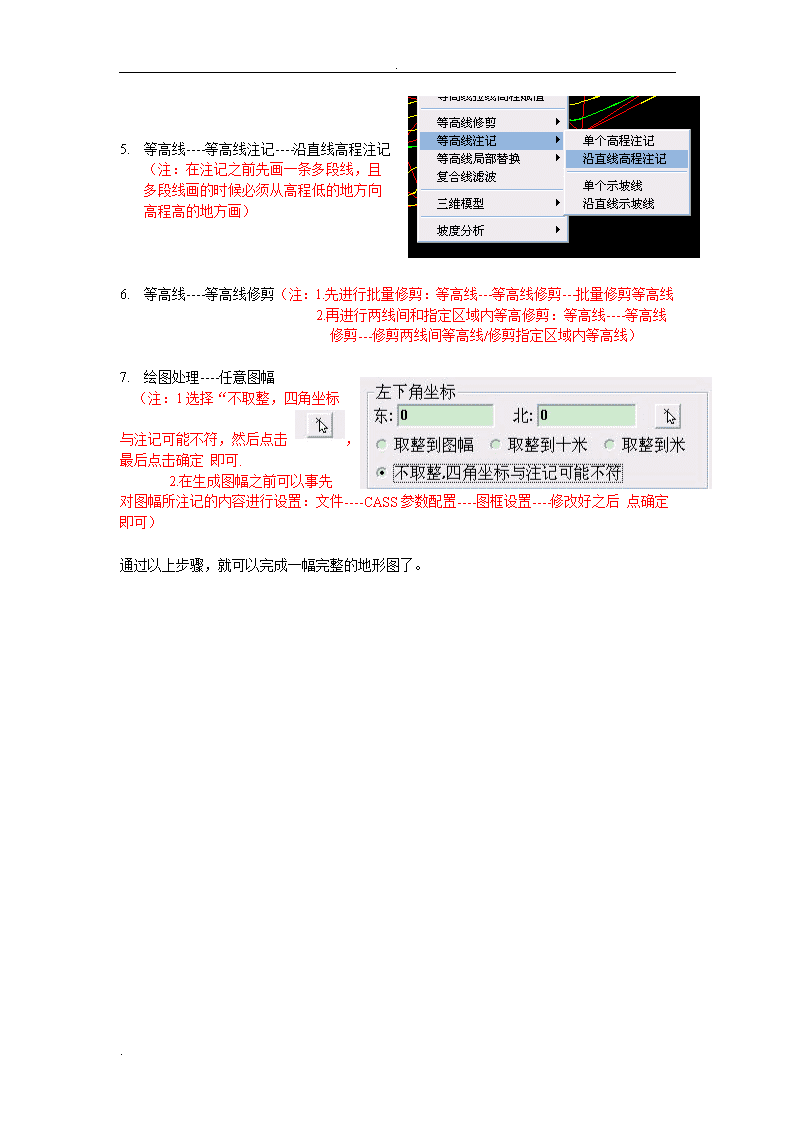

'.南方测绘乌鲁木齐分公司冯艳明158994581820991-4585992. .地形图的绘制步骤1.绘图处理------展野外测点点号（如果需要修改比例尺，只需要绘图处理-----改变当前图形比例尺）2.在右边的屏幕菜单内选择地物类型进行绘制3.等高线----建立DTM(点击坐标数据文件名右边的------点击确定即可)4.等高线----绘制等高线（根据实际情况修改等高距-----点击确定即可）. .1.等高线----等高线注记----沿直线高程注记（注：在注记之前先画一条多段线，且多段线画的时候必须从高程低的地方向高程高的地方画）2.等高线----等高线修剪（注：1.先进行批量修剪：等高线---等高线修剪---批量修剪等高线2.再进行两线间和指定区域内等高修剪：等高线----等高线修剪---修剪两线间等高线/修剪指定区域内等高线）3.绘图处理----任意图幅（注：1选择“不取整，四角坐标与注记可能不符，然后点击，最后点击确定即可.2.在生成图幅之前可以事先对图幅所注记的内容进行设置：文件----CASS参数配置----图框设置----修改好之后点确定即可）通过以上步骤，就可以完成一幅完整的地形图了。. .DTM法土方计算工程应用----DTM法土方计算----计算两期间土方（注：1.进行计算之前先生成开挖之前和开挖之后两期的三角网文件2．三角网文件的生成步骤：①等高线---建立DTM；②等高线-----三角网存取----写入文件，然后选择所有三角网即可3.工程应用----DTM法土方计算----计算两期间土方--------------选择两期的三角网文件即可计算出两期间的土方）方格网法土方计算工程应用-----方格网法土方计算（注：1.先用多段线把需要计算的区域边界圈起来2.进行计算之前先得生成开挖之后的三角网文件，生成步骤同DTM法土方计算的三角网生成文件步骤相同3.工程应用-----方格网法土方计算，然后选择计算区域边界线，点击“高程点坐标数据文件”右边的,选择开挖之前的数据文件，然后再点击选择“三角网文件”右边的,幷选择开挖之后的三角网文件，最后修改方格宽度，点击确定皆可计算出土方量）. .断面法土方计算1.绘图处理----展高程点----选择堆矿石之前（或堆矿石之后）的数据文件-----点击“打开”------回车即可出现如下界面. .1.然后用多段线（或在命令行里输入pl）画出所要计算的范围，然后再在中间画一条多段线（或在命令行里输入pl）2.工程应用----生成里程文件-----由纵断面线生成----新建-------然后选择中间那条线，会出现如右所示界面. .----设置好断面间距、横断面左边和右边长度之后，点击“确定”，会出现如右边所示界面然后修剪计算范围线外多余的白线，同时延伸没有到达计算区域边界的白线（注：修剪和延伸的操作步骤：先点击或者，选择边界线，然后回车选择需要延伸和修剪的白线即可）修剪和延伸完成之后，就成如右图所示界面。1.工程应用----生成里程文件-----由纵断面线生成----生成. .----然后会出现如右边所示的对话框----然后点击“高程点数据文件名”右边的按钮，选择堆矿石之前的数据，点击“生成的里程文件名”右边的按钮，选择保存路径，命名（例如：qian），点击“保存”，最后点击“确定”。然后按照同样的方法，再把堆矿石之后的数据生成一个里程文件（例如：hou）。1.工程应用----断面法土方计算----道路断面. .然后会出现如右所示界面然后点击“选择里程文件”右边的按钮，选择堆之前的里程文件(例如：qian.hdm)点击“打开”，如右边所示.然后把下面的设计参数都修改成0,如右所示然后把下面“绘图参数”. .里面的行间距和列间距修改到合适的大小即可，如右所示。然后点击“确定”，如右所示。然后会出现如右所示的对话框，直接回车即可。然后会出现如右所示界面。然后点击“断面图位置”. .右边的按钮，然后在绘图界面空白处单击鼠标左键，最后点击“确定”按钮即会出现如右界面。然后再在空白处单击鼠标左键即可出现如右所示界面。1.工程应用----断面法土方计算----图上添加断面线然后会出现如右所示界面。. .然后点击“选择里程文件”右边的按钮，幷选择堆之后的里程文件（例如：hou.hdm），如右所示界面。然后直接点击“确定”即可，然后在图上选择所有横断面，如右所示界面。然后回车，即会在原来红线的基础上会出现蓝线，如右所示的界面。. .1.工程应用----断面法土方计算----二断面线间土方计算. .然后先选择红线，再选择蓝线，最后选择所有的横断面，回车后，再在图上的空白处单击鼠标左键即可，如下图所示。最后即可得出最终的土方量，如右图所示。. .查询面积的命令:area输入文字命令：text修剪命令：trim延伸命令：extend复制命令：copy移动命令：move查询线长命令：dist查询点坐标命令：id画多段线命令：pl道路断面土方计算. .1.绘图处理------展野外测点点号/展高程点2.绘制道路纵断面线（在命令行输入pl或者点击进行绘制），如右图显示3.工程应用------生成里程文件-------由纵断面线生成------新建当出现小白框后，选择纵断面线，会显示如右界面（注：横断面间距是里程桩的间距横断面左右边长度是野外测量出的横断面的长度，并不是道路的宽度）根据实际情况填写完之后，点击“确定”会显示如下界面4.. .工程应用------生成里程文件-------由纵断面线生成------生成当出现小白框后，选择纵断面线，会显示如右界面然后点击“高程点数据文件名”右边的按钮，选择原始地面测量数据(后缀名为*.dat)点击“生成的里程文件名”右边的按钮，选择路径，填写一个新的文件名，点“保存”（注：这里保存的文件的后缀名为*.hdm）最后点击“确定”，会显示如右界面1.工程应用-----断面法土方计算------道路断面会显示如右界面. .点击“选择里程文件”右边的按钮，选择第四步中保存的里程文件（注：后缀名为*.hdm）然后输入“左坡度”和“右坡度”其余根据实际情况来填写，没有的可以填0然后再在“中桩设计高程”右边的框内填入道路中桩的设计高程值在“路宽”右边的框内填入道路的宽度在“横坡率”右边的框内填入道路的横坡率值其余下面的设计参数可根据实际情况填写，如没有的可以填0在“行间距（毫米）”右边的框内填写横断面图的行间距，在“列间距（毫米）”右边的框内填写横断面图的列间距（这两项可以填写任意值，不是固定值。如行间距填写200，列间距填写1000）最后点击界面右上角的按钮，会显示如右界面点击右边的按钮，会出现然后在图上右边的空白处，左键点击一下，然后点击按钮，会显示如下界面. .同时也会出现然后在纵断面图的下方左键点击一下，就会出现如下界面1.工程应用-----断面法土方计算------图面土方计算出现小白框后，框选所有横断面图，然后回车，会出现，在空白处左键点击一下就会出现如下界面通过以上几个步骤就可以计算出道路土方量。.'
