pz低压无功功率补偿装置元器件和配 套用线选用及装配工艺标准zc

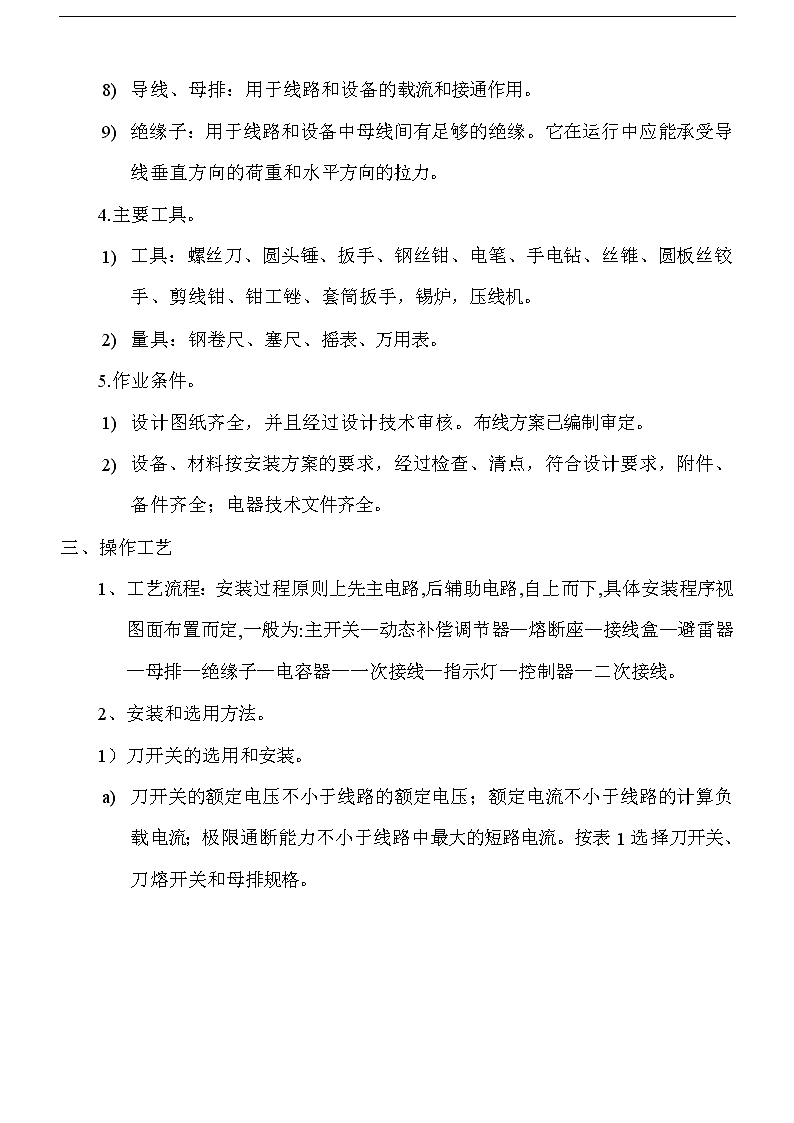

'低压无功功率补偿装置元器件和配套用线选用及装配工艺标准文件编号：编制：审核：批准：日期：年月 一、总则1、本工艺适用于本公司无功功率补偿装置中元器件和配套用线的选用和安装。二、基本要求1、低压电器:是指在500V以下的供配电系统中对电能的生产、输送、分配与应用起转换、控制、保护与调节等作用的电器。2、低压电器选用于型试验报告中的合格供方中规定的型号规格配件。3、低压配电电器的分类与用途。1)刀熔开关：用于线路和设备的短路或过载保护，作为不频繁地手动接通和分断交流电路用。2)刀开关：作为不频繁地手动接通和分断交流电路或作隔离开关用。3)断路器：用于线路的过载、短路或欠压保护，也可用于不频繁操作的电器。4)熔断器：用于线路和设备的短路或过载保护。5)动态补偿调节器：半导体电子开关，用于电容器组的接入或断开电网的智能开关器件。具有零电流投入，浪涌电流小，过、欠压保护、缺相保护、空载保护、自诊断故障保护等功能。与普通交流接触器相比，能耗低，能有效地保护电容器和大大减少浪涌电流对电网的冲击。6)动态补偿控制器：用于电容器组的控制和保护，能控制多组动态补偿调节器的投入和切出。能记录和储存对电网实时监测数据和电容器组投入和切出的数据。具有高低压保护，报警，循环投切和优化投切等功能。7)电容器：用于通过动态补偿控制器对电网的实时监控，在电网的无功功率超过设定的范围时，通过动态补偿调节器接入电网或断开和电网的连接。提高电网的功率因数，达到减少电网无功损耗，提高电网运行效率，节约电能的目的。 1)导线、母排：用于线路和设备的载流和接通作用。2)绝缘子：用于线路和设备中母线间有足够的绝缘。它在运行中应能承受导线垂直方向的荷重和水平方向的拉力。4.主要工具。1)工具：螺丝刀、圆头锤、扳手、钢丝钳、电笔、手电钻、丝锥、圆板丝铰手、剪线钳、钳工锉、套筒扳手，锡炉，压线机。2)量具：钢卷尺、塞尺、摇表、万用表。5.作业条件。1)设计图纸齐全，并且经过设计技术审核。布线方案已编制审定。2)设备、材料按安装方案的要求，经过检查、清点，符合设计要求，附件、备件齐全；电器技术文件齐全。三、操作工艺1、工艺流程：安装过程原则上先主电路,后辅助电路,自上而下,具体安装程序视图面布置而定,一般为:主开关—动态补偿调节器—熔断座—接线盒—避雷器—母排—绝缘子—电容器—一次接线—指示灯—控制器—二次接线。2、安装和选用方法。1）刀开关的选用和安装。a)刀开关的额定电压不小于线路的额定电压；额定电流不小于线路的计算负载电流；极限通断能力不小于线路中最大的短路电流。按表1选择刀开关、刀熔开关和母排规格。 刀开关选型规则(表1)序号电容器组数总容量/Kvar电流倍数安全系数额定电流/A主母线铜排N排14601.31.512515*315*325601.31.512515*315*336601.31.512515*315*345751.31.516015*315*356751.31.516015*315*366901.31.520020*415*374901.31.520020*415*3861201.31.522520*415*3981201.31.522520*415*31071501.31.531540*430*311101501.31.531540*430*31261801.31.535040*430*313121801.31.535040*430*31472101.31.540040*430*31582101.31.540040*430*31692401.31.550050*530*31782401.31.550050*530*318103001.31.563060*640*419113001.31.563060*640*420123601.31.563060*640*421104001.31.5100060*840*4a)检查开关型号、规格、操作方式等是否符合图纸要求，确认开关是否完好。b)打开开关前盖,将开关安装孔对准骨架固定孔，用螺栓固定,固定时需保证开关位置垂直端正，固定面应平整，紧固螺栓用力适当，以免损坏塑料底板。c)为防止分断时喷弧造短路，应将与自动开关连接的母线在200毫米以内包以绝缘布，同时在喷弧方向一定距离内不得有其它零件(按开关生产厂说明书)。 a)分合开关，按开关生产厂使用说明书检查主触头分合状态是否正常。b)将前盖按原样固定在开关上，进线端相间有隔弧板的必须按规定装上。c)板后接线的自动开关必须安装在绝缘面板上。d)开关上各类调整螺钉，调节栓,如脱扣器调节螺钉等，因出厂时已全部调整好，不得任意自行调整。e)安装时不得损坏开关触头及其它零件，不得损伤绝缘外壳，有“〨”处应可靠接地。2）、控制器的选用和安装。a)控制器的选用的规格按顾客要求的性能确定。b)按布置图将控制器安装孔眼对准柜体柜架上的固定孔眼,然后用螺栓和弹簧垫片固定。安装须端正不歪斜，并可靠接地。c)控制器必须垂直安装，标识面可以清晰观察。d)控制器的控制线按图纸要求对号安装。3）、动态补偿调节器的选用和安装。a)动态补偿调节器的选用应按电容容量大小和规格确定。动态补偿调节器选用规则(表2)所连接电容器容量/Kvar选用动态补偿调节器≤15KarLTSC-15-S20KarLTSC-20-S30KarLTSC-30-S40KarLTSC-40-Sb)按布置图将动态补偿调节器安装孔眼对准柜体柜架上的固定孔眼，然后用螺栓和弹簧垫片固定，安装须端正不歪斜，并可靠接地。c)动态补偿调节器必须垂直安装,进线接口向上，标识面可以清晰观察。 4）、电容器的选用和安装。a)电容器的选用按补偿装置的总容量和组数确定电容容量大小，选择电容器时应保证电容器的额定电压是补偿装置额定电压在1.1倍。b)当补偿装置的总容量和组数确定后,还需对单台电容器的电容量、外形结构尺寸、安装方式(垂直、水平)、以及内部连接形式(D、Y、Yn、Ⅲ)和填充料种类(干式、油渍式)等参数进行选择。c)按布置图将电容器安装孔眼对准柜体骨架上的固定孔眼(一般装在两根方梁之间的空隙位置上)，然后用螺栓和弹簧垫片固定。安装须端正不歪斜，应可靠接地。电容器必须垂直安装,标识面可以清晰观察。5）、熔断器的选用和安装：a)熔断器的选择：额定电压应大于或等于线路工作电压；额定电流应大于或等于所装熔体的额定电流。熔断器选用规则(3)电容器容量/Kvar额定电流/A选用熔断器/A5Kvar6.5157.5Kvar9.82210Kvar132215Kvar19.53220Kvar264030Kvar396340Kvar52100b)安装位置及相互间距应便于更换熔芯；更换熔芯时，应切断电流，更不允许带负荷换熔芯，并应换上相同额定电流的熔芯。c)有标识熔芯，其标识的方向应装在便于观察侧。d)安装应保证熔芯和熔断座接触良好，以免因熔芯 温度升高发生误动作。安装熔芯时，必须注意不要使它受机械损伤，以免减少熔芯截面积，产生局部发热而造成误动作。6）、电线的选用和安装。a)主电路的电线、母排的选用按母线排选择工艺标准进行选用。b)电容器支路导线的载流量应不小于电容器额定工作电流的1.5倍。c)辅助电路导线的截面积应不小于1.0mm2的铜芯多股绝缘导线。d)电流测量回路的导线截面积应不小于2.5mm2。e)按电器的接线端头标志接线。f)一般情况下，一个连接端子只连接一根导线，必要时允许连接两根导线，但应采取适当措施。对于有三个及以上补偿支路的装置，应设置汇流母线或汇流端子，采用由主母线向补偿支路供电的方式连接。电源导线应连接在进线端，负荷侧的导线应接在出线端。g)电器的接线螺栓及螺钉应有防锈镀层，连接时，螺钉应拧紧。母线与电器连接时，连接处不同相母线的最小距离应不小于8mm。7）、接线端子排安装:按图(根据接线多少和电流大小)选择接线端子,组合好,然后紧固在相应的位置上。8）、辅助回路下线配置按辅助回路下线配置工艺要求。9）、电器元件符号标注,辅助回路接线标号按标号头和符号牌加工和固定工艺要求。10）、电器.元辅件安装及一、二次布线全部完成后，按图、按检验卡进行检验，合格后，按规定进行机械、电器调整，符合图纸和技术条件后，送做出厂试验。11）、安装中注意事项。 a)各元件处应有与原理图或接线图相符的符合或代号的醒目标注。b)不同极性裸露带电体之间及它们与金属构件中的电气间隙与爬电距离,由于产品设计要求较严,除原来的相关标准外,其电气间隙≥8mm与爬电距离均≥14mm。c)所有开关,电器有接地标志的(或按说明书规定),均需可靠接地。电流互感器不得开路，应可靠接地。d)电器元件的布置应整齐、端正，便于安装、接线、维修和更换，应设有与电路图一致的符号或代号；所有的紧固件都应采取防松措施，暂不接线的螺钉也应拧紧。e)选择电器元器件及辅件时，应注意电容器在1.1倍的额定电压下长期运行，所以通常电器元器件及辅件的选择应满足1.43倍电容器额定电流条件下连续运行。f)在安装操作器件（如手柄、开关、按钮等）时，安装高度的其中心线不宜高于装置基准面2m。紧急操作器件宜装在距装置安装基准面的0.8m～1.6m范围内。'
