新手怎样看建筑施工图初级

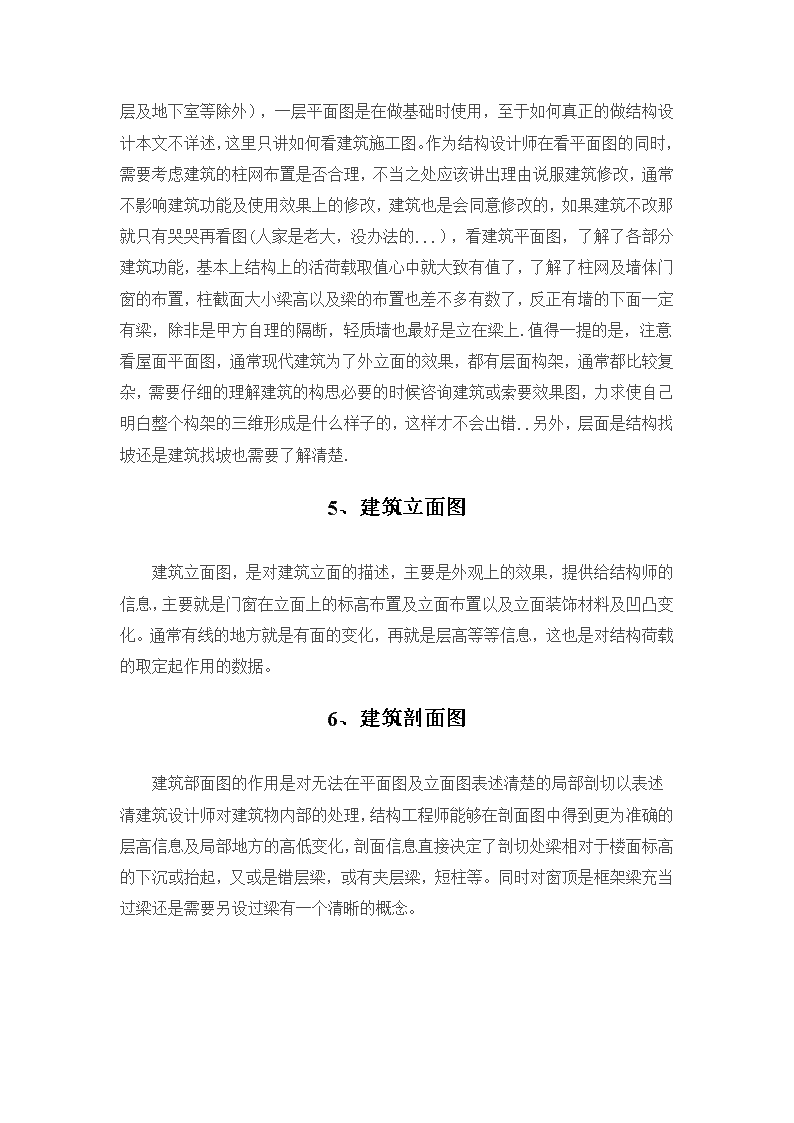

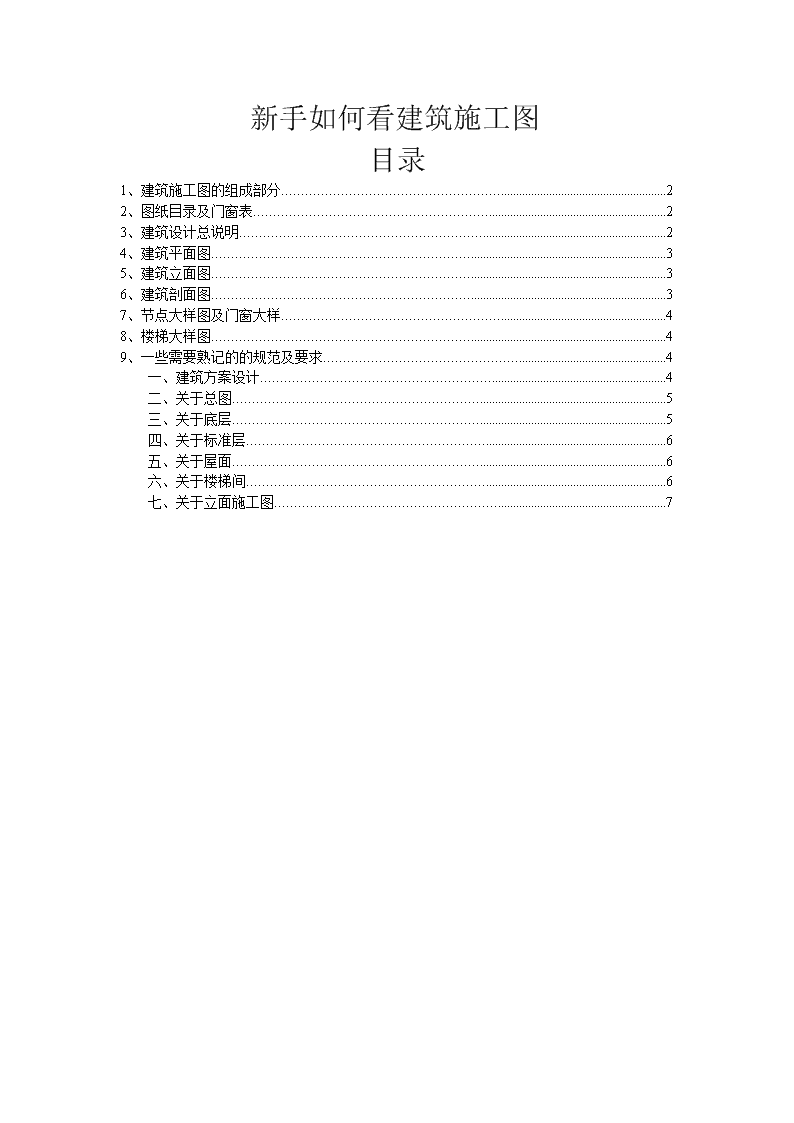

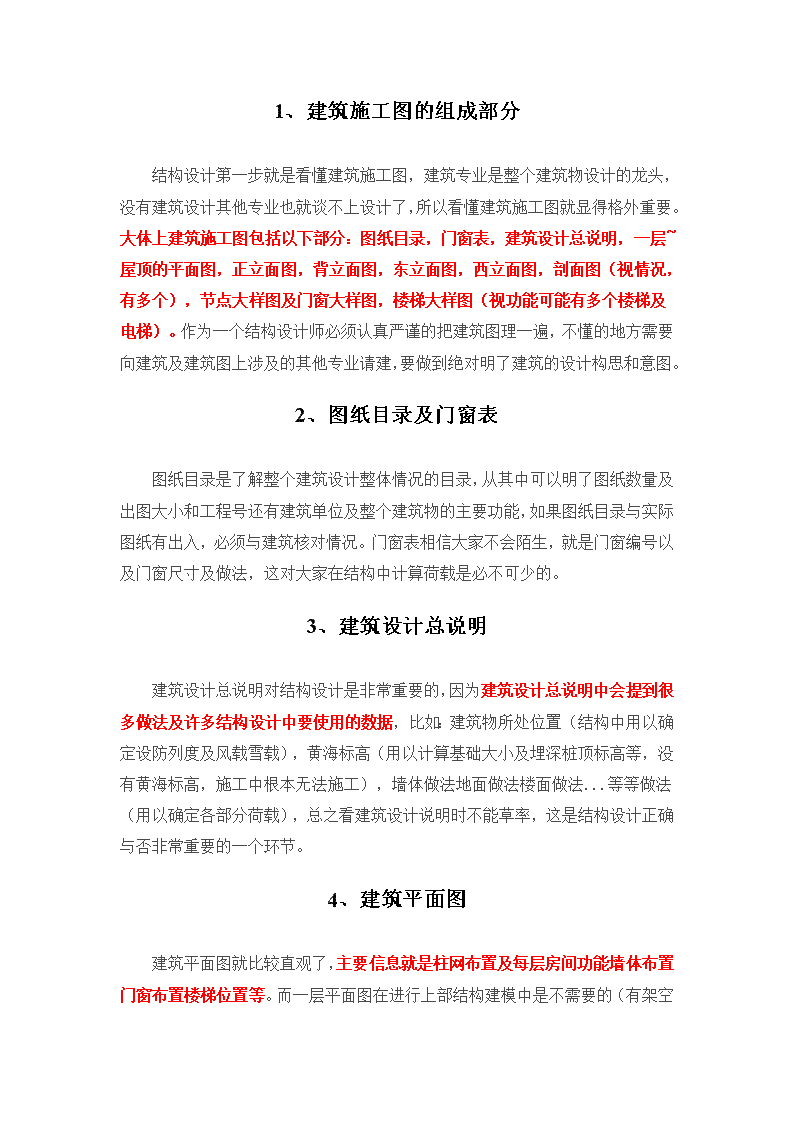

'新手如何看建筑施工图目录1、建筑施工图的组成部分22、图纸目录及门窗表23、建筑设计总说明24、建筑平面图35、建筑立面图36、建筑剖面图37、节点大样图及门窗大样48、楼梯大样图49、一些需要熟记的的规范及要求4一、建筑方案设计4二、关于总图5三、关于底层5四、关于标准层6五、关于屋面6六、关于楼梯间6七、关于立面施工图7 1、建筑施工图的组成部分结构设计第一步就是看懂建筑施工图，建筑专业是整个建筑物设计的龙头，没有建筑设计其他专业也就谈不上设计了，所以看懂建筑施工图就显得格外重要。大体上建筑施工图包括以下部分：图纸目录，门窗表，建筑设计总说明，一层~屋顶的平面图，正立面图，背立面图，东立面图，西立面图，剖面图（视情况，有多个），节点大样图及门窗大样图，楼梯大样图（视功能可能有多个楼梯及电梯）。作为一个结构设计师必须认真严谨的把建筑图理一遍，不懂的地方需要向建筑及建筑图上涉及的其他专业请建，要做到绝对明了建筑的设计构思和意图。2、图纸目录及门窗表图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建筑核对情况。门窗表相信大家不会陌生，就是门窗编号以及门窗尺寸及做法，这对大家在结构中计算荷载是必不可少的。3、建筑设计总说明建筑设计总说明对结构设计是非常重要的，因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据，比如：建筑物所处位置（结构中用以确定设防列度及风载雪载），黄海标高（用以计算基础大小及埋深桩顶标高等，没有黄海标高，施工中根本无法施工），墙体做法地面做法楼面做法...等等做法（用以确定各部分荷载），总之看建筑设计说明时不能草率，这是结构设计正确与否非常重要的一个环节。4、建筑平面图建筑平面图就比较直观了，主要信息就是柱网布置及每层房间功能墙体布置门窗布置楼梯位置等 。而一层平面图在进行上部结构建模中是不需要的（有架空层及地下室等除外），一层平面图是在做基础时使用，至于如何真正的做结构设计本文不详述，这里只讲如何看建筑施工图。作为结构设计师在看平面图的同时，需要考虑建筑的柱网布置是否合理，不当之处应该讲出理由说服建筑修改，通常不影响建筑功能及使用效果上的修改，建筑也是会同意修改的，如果建筑不改那就只有哭哭再看图(人家是老大，没办法的...），看建筑平面图，了解了各部分建筑功能，基本上结构上的活荷载取值心中就大致有值了，了解了柱网及墙体门窗的布置，柱截面大小梁高以及梁的布置也差不多有数了，反正有墙的下面一定有梁，除非是甲方自理的隔断，轻质墙也最好是立在梁上.值得一提的是，注意看屋面平面图，通常现代建筑为了外立面的效果，都有层面构架，通常都比较复杂，需要仔细的理解建筑的构思必要的时候咨询建筑或索要效果图，力求使自己明白整个构架的三维形成是什么样子的，这样才不会出错..另外，层面是结构找坡还是建筑找坡也需要了解清楚.5、建筑立面图建筑立面图，是对建筑立面的描述，主要是外观上的效果，提供给结构师的信息，主要就是门窗在立面上的标高布置及立面布置以及立面装饰材料及凹凸变化。通常有线的地方就是有面的变化，再就是层高等等信息，这也是对结构荷载的取定起作用的数据。6、建筑剖面图建筑部面图的作用是对无法在平面图及立面图表述清楚的局部剖切以表述清建筑设计师对建筑物内部的处理，结构工程师能够在剖面图中得到更为准确的层高信息及局部地方的高低变化，剖面信息直接决定了剖切处梁相对于楼面标高的下沉或抬起，又或是错层梁，或有夹层梁，短柱等。同时对窗顶是框架梁充当过梁还是需要另设过梁有一个清晰的概念。 7、节点大样图及门窗大样建筑师为了更为清晰的表述建筑物的各部分做法，以便于施工人员了解自己的设计意图，需要对构造复杂的结点绘制大样以说明详细做法，不仅要通过结点图更一步了解建筑师的构思，更要分析结点画法是否合理，能否在结构上实现，然后通过计算验算各构件尺寸是否足够，配出钢筋。当然，有些结点是不需要结构师配筋的但结构师也需要确定该结点能否在整个结构中实现。门窗大样对于结构师作用不是太大，但个别特别的门窗，结构师须绘制立面上的过梁布置图，以便于施工人员对此种造形特殊的门窗过梁有一个确定的做法，避免发生施工人员理解上的错误。8、楼梯大样图楼梯是每一个多层建筑必不可少的部分，也是非常重要的一个部分，楼梯大样又分为楼梯各层平面及楼梯剖面图，结构师也需要仔细分析楼梯各部分的构成，是否能够构成一个整体，在进行楼梯计算的时候，楼梯大样图就是唯一的依据，所有的计算数据都是取得之楼梯大样图，所以在看楼梯大样图时也必须将梯梁，梯板厚度及楼梯结构形式考虑清晰。9、一些需要熟记的的规范及要求一、建筑方案设计住宅类1、七层及七层以上住宅或最高住户入口楼面距家装设计地面高度超过16米的住宅必须设置电梯，顶层为跃层时作一层计。2、12层及12层以上住宅应设不少于2台电梯，其中一层能容纳担架。3、单元式住宅疏散楼梯11层及其以下可不封闭，但开向楼梯间的房门应设乙级防火门且应直接采光通风。12层至18层应设封闭楼梯间，19层及其以上应设防烟楼梯间。4、通廊式住宅不超过11层的应封闭，超过11层的应防烟。 公建类1、病房楼、有空调系统的多层旅馆和超过5层的其他公共建筑的室内疏散楼梯间均应设置封闭楼梯间(包括底层扩大封闭楼梯间)。2、二、三层建筑(医疗托幼除外)一、二级耐火每层面积不大于500m2，二、三层人数和不超过100人时可设一个疏散楼梯。二、关于总图1、总平面图注意画出排除地面及路面雨水的坡度与明沟(可取i=0.5%)及其与规划排水系统的联系。2、应注明黄海高程。3、应注明坐标值。三、关于底层1、应注明室外台阶、坡道、明沟。室内外标高。2、底层若设车库，其外墙门洞口上方应设防火挑檐。楼梯间等公共出入口同。3、住宅公共出入口位于开敞楼梯平台下部，应设雨罩等防止物体堕落伤人的安全施。4、散水宽度L宜为600~1000mm，当采用无组织排水时，散水的宽度可按檐口线放出200~300mm。坡度可为3%~5%，一般取5%。当散水采用混凝土时，宜按20~30m间距设置伸缩缝。散水与外墙之间宜设缝，缝宽可20~30mm，缝内应填沥青类材料。散水做法见闽86J901(7/3)，为水泥砂浆散水。5、明沟宽度一般在200mm左右，施工图图集取200mm或250mm。套用省标图集应注明深度H的值(单个工程H300mm)。沟底应有0.5%左右的纵坡。明沟做法见闽86J901(1/4)，为砖砌明沟。6、勒脚的高度一般为室内地坪与室外地坪的高差，也可以根据立面的需要而提高勒脚的高度尺寸。外墙勒脚做法见闽97J09(17/49)，采用花岗石面层，高度从室外地坪至室内地坪标高。7、室外台阶做法见闽86J901(4/7)，为150号砼台阶，12厚水磨石面层。四、关于标准层1、应注明楼面标高。卫生间、阳台降低的标高。 2、铝合金门窗见协91J604，门窗代号及编号标注方法门窗按其开启形式冠以拼音字母，以资识别，代号如下M-门。G-固定式。T-推拉式。P-平开式。C-窗。S-上悬式。H-滑撑式。DM-弹簧门。a-左开。b-右开。C2-洞口尺寸相同形式不同的窗。3、胶合板门见闽86SJ601。4、八层及以下的厨房排风道楼板预留洞尺寸550×350。八层及以下的卫生间排风道楼板预留洞尺寸430×300。五、关于屋面1、应注明屋面的防水等级和防水层的耐用年限。一般的工业与民用建筑屋面防水等级III级，防水层耐用年限10年。2、架空隔热层构造不能满足居住建筑节能要求，应选用国标图集99J201(一)W5JB1-60。防水材料用SBS改性沥青防水卷材(聚酯胎)。块材采用300×300×25水泥砖。3、天沟、檐沟纵向坡度不应小于1%，沟底水落差不得超过200mm。平屋面的排水坡度，结构找坡宜为3%。材料找坡宜为2%，且用轻质材料或保温层找坡。4、水落管内径不应小于75mm。一根水落管的屋面最大汇水面积宜小于200m?薄?5、高低跨屋面注意画出钢筋混凝土水簸箕。6、屋面女儿墙所有转角处及长度不超过2m间距均设一构造柱GZ1。7、女儿墙高度上人屋面应不小于1300mm。不上人屋面应不小于800mm。女儿墙厚度不应小于240mm，构造柱最大间距为3900mm。压顶宽度应超出墙厚，每侧为60mm，并做成内低、外高，坡向平顶内部。压顶用细石砼浇筑，钢筋沿墙长防3??6,沿墙宽放??六、关于楼梯间1、平台处净高不应小于2m。梯段净高不应小于2.2m。2、有儿童经常使用的楼梯的梯井净宽大于0.2m时，必须采取安全措施。垂直杆件间净距不应大于0.11m。七、关于立面施工图1、阳台等栏杆高度不应小于1.05m。有儿童活动的场所应采用不易攀登构造。2、屋面栏板(同栏杆)净高不小于1.05m。 3、中高层、高层住宅的阳台栏杆净高不应低于1.1m。4、窗台低于0.8m时，应采取防护措施'
