建筑施工组织及管理课程设计任务书

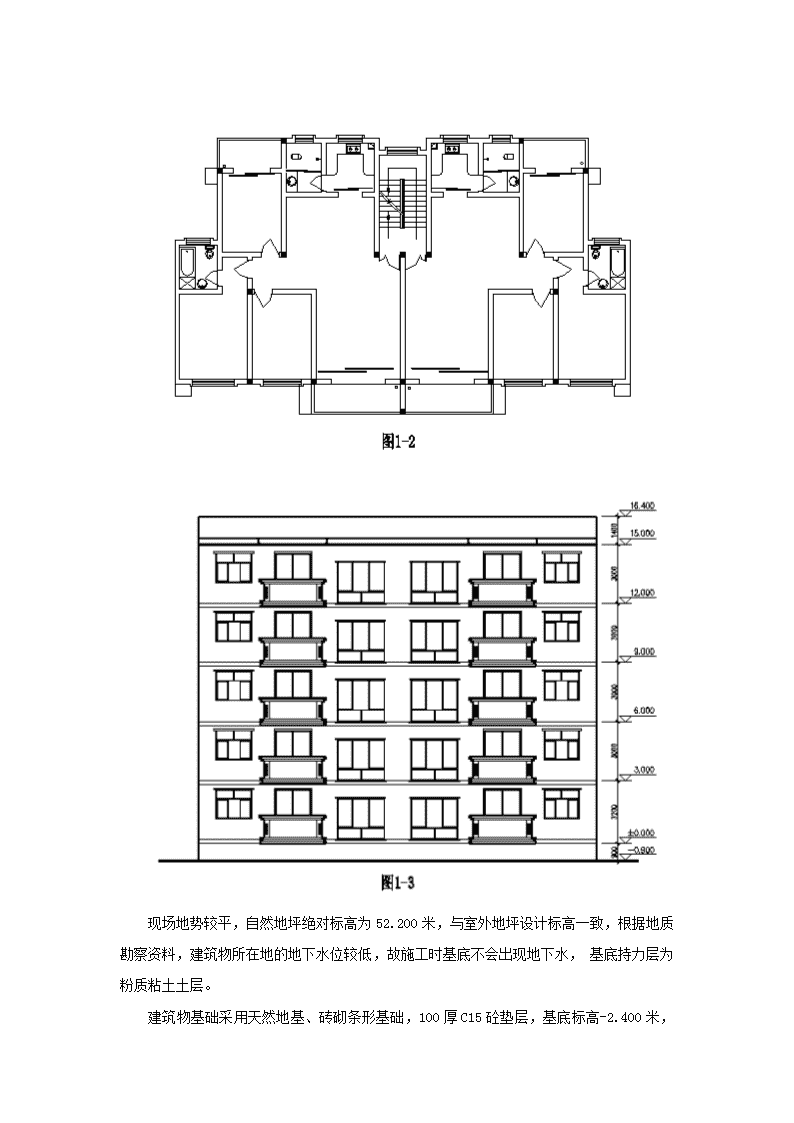

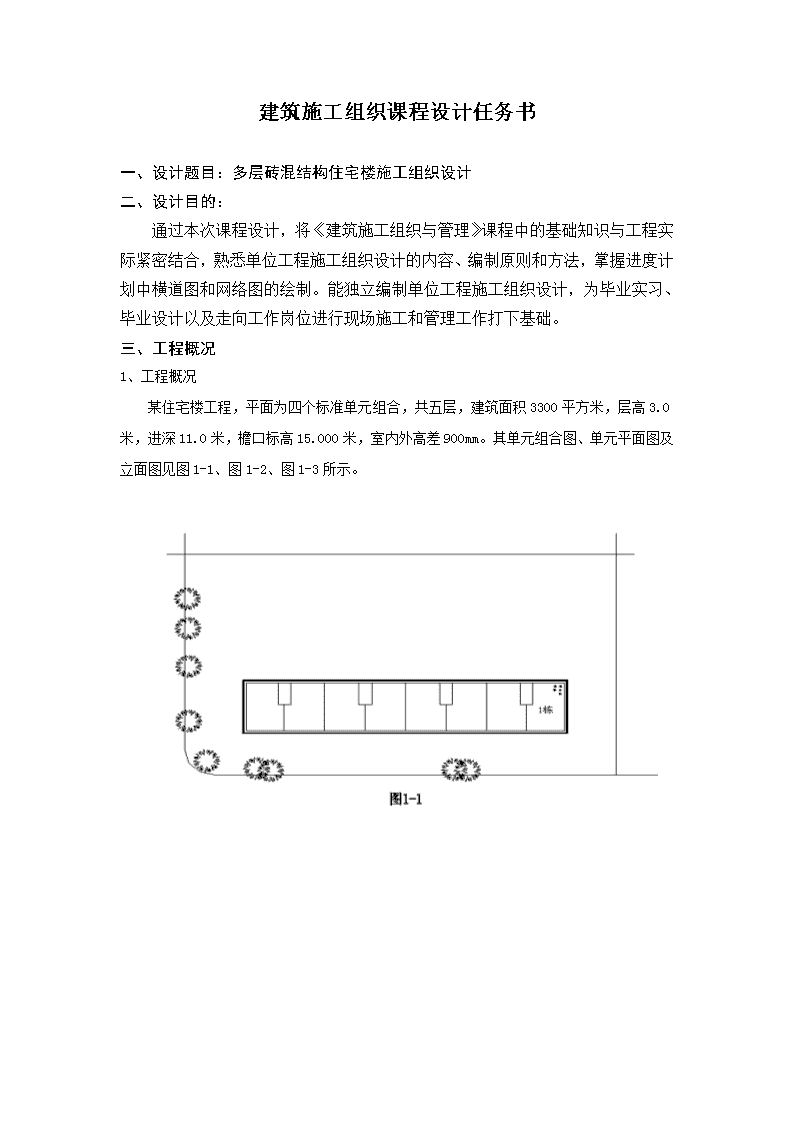

'建筑工程施工组织课程设计任务书银杏酒店管理学院2015年10月 建筑施工组织课程设计任务书一、设计题目：多层砖混结构住宅楼施工组织设计二、设计目的：通过本次课程设计，将《建筑施工组织与管理》课程中的基础知识与工程实际紧密结合，熟悉单位工程施工组织设计的内容、编制原则和方法，掌握进度计划中横道图和网络图的绘制。能独立编制单位工程施工组织设计，为毕业实习、毕业设计以及走向工作岗位进行现场施工和管理工作打下基础。三、工程概况1、工程概况某住宅楼工程，平面为四个标准单元组合，共五层，建筑面积3300平方米，层高3.0米，进深11.0米，檐口标高15.000米，室内外高差900mm。其单元组合图、单元平面图及立面图见图1-1、图1-2、图1-3所示。 现场地势较平，自然地坪绝对标高为52.200米，与室外地坪设计标高一致，根据地质勘察资料，建筑物所在地的地下水位较低，故施工时基底不会出现地下水，基底持力层为粉质粘土土层。建筑物基础采用天然地基、砖砌条形基础，100厚C15砼垫层，基底标高-2.400米， -0.960米处设有一道钢筋砼基础圈梁，建筑物按六度抗震设防裂度设计，主体结构为砖墙承重，内外墙厚均为240mm，单元四个大角，楼梯间四角，均设钢筋砼构造柱。在基础、第二、四层楼面及屋面设有钢筋圈梁。楼板为预应力圆孔空心板，屋面防水等级为II级。室内墙面、顶棚均为瓷性涂料，水泥砂浆楼地面，厨、厕内墙200x300瓷砖到顶，地面采用防滑地板砖，所有门窗均为木门、铝合金窗，外墙的檐口及窗台线、楼梯口的墙面上的做深蓝色面砖，其余外墙面均为白色面砖，所有的木门刷调和漆二遍，楼梯为现浇板式楼梯，楼梯栏杆为Ф14钢筋焊接，钢管扶手。水电卫设备：给水管、排水管均为UPVC管，陶瓷便器，暗敷电线及普通强、弱电设施安装。本建筑位于城郊区，交通方便，场地已三通一平，东南面距离主要公路10米，西面距离原有建筑12.0米，北面为小区规划住宅区，可作为施工用地。工程于5月3日开工，日历工期按现行工期定额提前10～15%左右。估算总工期为180天左右。工程施工期间，最低气温5ºc,最高气温约35ºc.施工开始后，气温逐日上升，八月初最高，以后开始下降，六月下旬至九月为雨季。2、主要准备工作概况建设资金已落实，并已拨至建行；施工合同已经签订，施工许可证已经办理；施工现场“三通一平”工作已经就绪；建设方已提供8套施工图给施工方；图纸会审和技术交底已经完成；主要钢材、水泥的货源已落实，并各有一定数量的实物；施工方已做好开工前的各项准备工作。3、工程量一览表序号分部分项工程名称工程量单位数量一基础工程1人工挖基槽M35942砼垫层M390.3 3砌砖基础M3200.44钢筋砼圈梁M319.85基础及室内回填土M3428.5二主体工程6砌砖墙M31504.17脚手架、井架8构造柱、圈梁、雨蓬、板M3118.49楼板安装、灌缝块/M31520/13.5三屋面工程10水泥砂浆找平层M2640.411冷油、SBS防水层M2640.4四装饰工程12楼地面M22651.413门窗安装M2800.814内墙、天棚抹灰M28901.815外墙抹灰M22666.416厨、厕地面马赛克M228017厨、厕瓷砖M2650.618油漆、玻璃M21579.2/590.419天棚、内墙刷白M28901.520散水、台阶压抹M2136.6/16.921其他15%劳动量22水、电、卫安装四、设计内容和要求(1)文本结构①目录；②设计说明书；③图纸。(2)内容要求①目录：按章节次序编好页码，设计图纸要有编号。②说明书要求论证严格，层次分明，语句通顺，表达确切，字体端正。施工组织设计说明书应包括以下主要内容：a.工程概况、工程的建筑、结构特点(主要是文字叙述，可以在设计计算书中绘制相应图纸加以辅助说明)；地点特征；施工特点分析。b. 施工方案：应从以下几方面表达施工方案：施工程序、施工起点及流向、施工段划分、分部分项工程的施工顺序、施工方法及施工机械的选择、各主要分部分项工程的施工技术组织措施、流水施工的组织原则与方法。5、设计说明书。五、设计成果1、图纸一张(A3)：包括施工进度计划（横道图）；网络计划（可以是局部网络图）。2、施工组织设计文件：包括编制依据；工程概况；施工方案选择；施工进度计划、流水参数确定；工程质量、安全、文明施工等的技术组织措施；装订成册。（字数不少于10000）'
