桩基工程施工测量方案

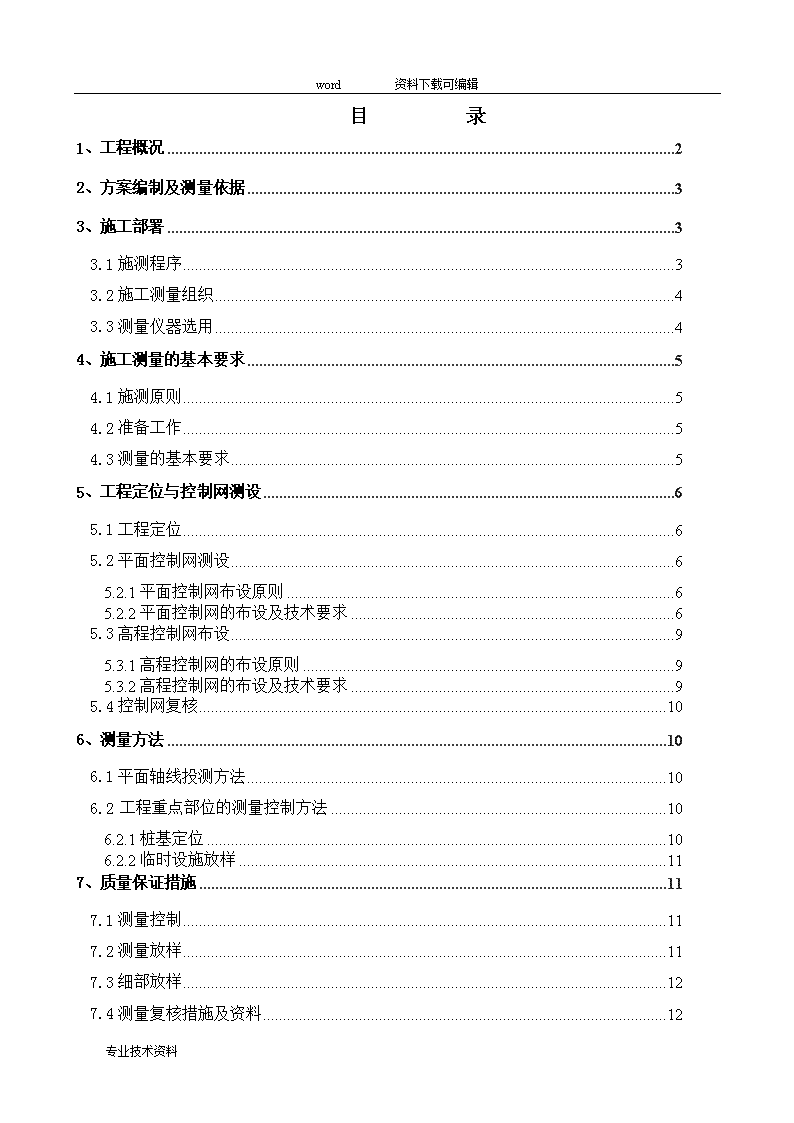

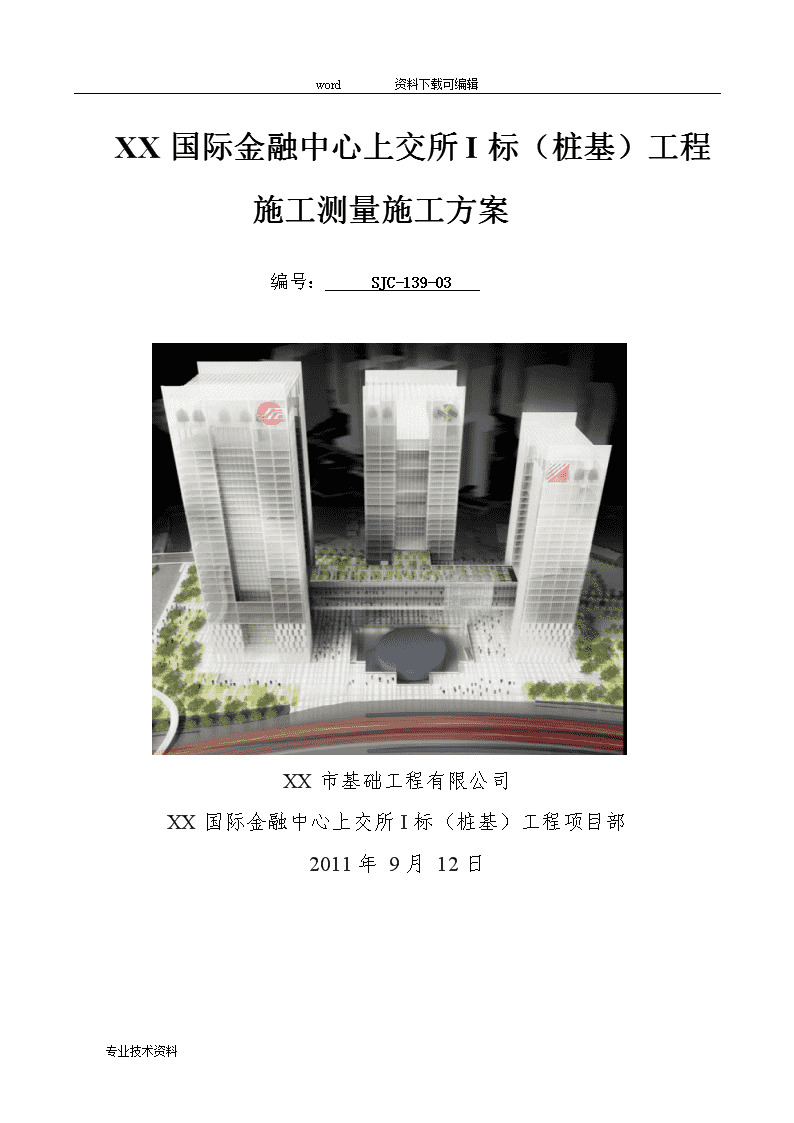

'word资料下载可编辑XX国际金融中心上交所I标（桩基）工程施工测量施工方案编号：SJC-139-03XX市基础工程有限公司XX国际金融中心上交所I标（桩基）工程项目部2011年9月12日专业技术资料 word资料下载可编辑XX国际金融中心上交所I标（桩基）工程施工测量施工方案编制人：项目工程师：项目经理：专业技术资料 word资料下载可编辑目录1、工程概况22、方案编制及测量依据33、施工部署33.1施测程序33.2施工测量组织43.3测量仪器选用44、施工测量的基本要求54.1施测原则54.2准备工作54.3测量的基本要求55、工程定位与控制网测设65.1工程定位65.2平面控制网测设65.2.1平面控制网布设原则65.2.2平面控制网的布设及技术要求65.3高程控制网布设95.3.1高程控制网的布设原则95.3.2高程控制网的布设及技术要求95.4控制网复核106、测量方法106.1平面轴线投测方法106.2工程重点部位的测量控制方法106.2.1桩基定位106.2.2临时设施放样117、质量保证措施117.1测量控制117.2测量放样117.3细部放样127.4测量复核措施及资料12专业技术资料 word资料下载可编辑8、施测安全及仪器管理129、器保养和使用制度1310、测量管理制度13专业技术资料 word资料下载可编辑1、工程概况XX国际金融中心项目位于浦东新区竹园商贸地块杨高南路378号，东至杨高南路，南至张家浜，西至规划竹林路，北至竹园商贸区2-16地块南侧地界线。项目占地面积约55287.2m2，总建筑面积约497654m2，其中地上建筑面积共约25.3万m2，地下建筑面积共约24.5万m2。整个场地分为3个地块，构筑物主要由呈“品”字形的3幢超高层建筑、连接体及地下车库组成。三幢建筑分别是A-1地块（拟建中金所CFFE项目塔楼，占地约19391.6m2，层数30层，高度180米）、A-2地块（拟建中结算CSDCC项目塔楼，占地约11800.1m2，层数25层，高度160米）、A-3地块（拟建上交所SSE项目塔楼，占地约24095.5m2，层数33层，高度200米）；连接体位于空中36.0-54米高度处，与3幢塔楼的核心筒和外框柱连接，呈T形分布。本方案针对上交所项目编制。专业技术资料 word资料下载可编辑2、方案编制及测量依据前期测绘单位将在现场四周布设施工控制网，因此，进入现场立即开展对该控制网复核、接收的工作，待确认后方可作为永久测量一级控制网使用。测量依据指测量工作所执行和参照的技术性规定，除本工程相关图纸、技术核定单等之外，还将按照以下条目开展测量工作：1）业主和设计所指定的技术要求和标准2）CJJ8-99《城市测量规范》3）CJJ73-97《全球定位系统城市测量技术规程》4）GB50026-2007《工程测量规范》5）DGJ08-85-2000《地下管线测绘规范》6）GB12898-91《国家三、四等水准测量规范》7）JSB304《建设工程竣工规划验收测量规范》（建筑工程）8）CH1002-95《测绘产品检查验收规定》3、施工部署3.1施测程序专业技术资料 word资料下载可编辑3.2施工测量组织测量放线是建筑施工过程中的关键工序，因此，合理安排工程测量是工程顺利进行的基本保障。根据本工程业主提供的测量控制点和场地的实际情况，本工程平面测量控制网采用由高级网控制低级网的方法，由高到低设置二级控制网，局部针对单体或区块设置控制网，各单体网之间相互衔接，统一为整体系统，目的以达到缩短测量工作与下道工序的搭接时间，提高工效，同时确保建筑轴线系统的精确、可靠和可操作性。桩位平面控制轴线采用极坐标法测量放线，水准线路测量使用精密水准仪采用往返水准测量方法施工。由项目安排专业测量人员成立测量小组，根据测绘院院给定的坐标点和高程控制点进行工程定位、建立轴线控制网。按规定程序检查验收，对测量组全体人员进行详细的图纸交底及方案交底，明确分工。项目工程师负责测量总计划的策划和具体测量计划的审核，测量员根据项目的总体进度编制具体测量计划并实施现场测量，技术员配合测量工作的技术整理和计算，质量员负责对测量结果的计算、复核、测量成果的整理，计量员负责测量仪器的计量管理，资料员负责项目测量资料的报验、归档，施工员对现场施工实物测量给与劳动力的配合。项目工程师项目测量管理网络图如下：质量员测量员施工员资料员计量员技术员3.3测量仪器选用测量仪器的选用以工程施工所需的具体精度要求和时效要求，同时结合考虑可操作性为标准。本工程使用如下设备：现场测量仪器一览表序号器具名称型号单位数量备注1全站仪TCA2003台1公司测量大队2水准仪SD30M台1公司测量大队3钢卷尺50m把1自备4钢卷尺7.5m把2自备5钢卷尺5m把3自备专业技术资料 word资料下载可编辑6对讲机个3自备7墨斗只4自备以上仪器均应检定合格，并在使用有效期内。在使用过程中，应经常检查仪器的常用指标。一旦偏差超过允许范围，应及时校正来保证测量精度。4、施工测量的基本要求4.1施测原则1）严格执行测量规范；遵守先整体后局部的工作程序，先确定平面控制网，后以控制网为依据，进行各局部轴线的定位放线。2）必须严格审核测量原始数据的准确性，坚持测量放线与计算工作同步校核的工作方法。3）定位工作执行自检、互检合格后再报检的工作制度。4）测量方法要简捷，仪器使用要熟练，在满足工程需要的前提下，力争做到省工省时省费用。5）明确为工程服务，按图施工，质量第一的宗旨。紧密配合施工，发扬团结协作、实事求是、认真负责的工作作风。4.2准备工作1）全面了解设计意图，认真熟悉与审核图纸。施测人员通过对总平面图和设计说明的学习，了解工程总体布局，工程特点，周围环境，建筑物的位置及坐标，其次了解现场测量坐标与建筑物的关系，水准点的位置和高程以及±0.000的绝对标高。在了解总图后认真学习建筑施工图,及时校对桩基轴线位置图，它是整个工程放线的依据，在熟悉图纸时，着重掌握轴线的尺寸。2）测量仪器的选用。测量中所用的仪器和钢尺等器具，根据有关规定，送具有XX市仪器校验资质的检测厂家进行校验，检验合格后方可投入使用。4.3测量的基本要求测量记录必须原始真实、数字正确、内容完整、字体工整；测量精度要满足要求。根据现行测量规范和有关规程进行精度控制。根据工程特点及《工程测量规范》，本工程设置测量精度等级为二级，测角中误20秒，边长相对误差1/5000。专业技术资料 word资料下载可编辑5、工程定位与控制网测设5.1工程定位本工程测量定位采用先进的高精度全站仪、经纬仪、水平仪；根据提供的红线界桩点和有关图纸，确定各个轴线控制点，组成轴网控制，并将控制点采取混凝土加固保护措施，定位工作由我公司专职测量师完成。定位程序：资料审核→内业核算→外业校测→定位测放→定位自检→定位验线。5.2平面控制网测设5.2.1平面控制网布设原则1）在施工范围内设立测点，算出方位角及距离，在施工现场内建立合适的测量控制网。采用控制点坐标测定，各点进行角度交会平面控制。2）平面控制应先从整体考虑，遵循先整体、后局部、高精度控制低精度的原则。3）平面控制网的坐标系统与工程设计所采用的坐标系统要一致。4）各级控制网的创建，必须对各控制点相互之间，以及各级控制网之间进行闭合校验和平差。保证各点位于同一系统。每次使用前，必须对控制网校核。随着施工的进度，按重要性原则定期对其复测，以求得控制网稳固不变和防止地面变形、沉降或其他因素导致的控制点移位。首级控制网设置备用控制点，并加强对各点的保护。其他各级控制网如遭遇破坏，由上级平面控制网来恢复。控制网建立完毕，交监理方复核确认。5）布设平面控制网首先根据设计总平面图、现场施工平面布置图。6）选点应在通视条件良好、网点稳固状况、攀登方便安全、易保护的地方。7）桩位必须用心保护,需要时用钢管进行围护,并用红油漆作好标记。5.2.2平面控制网的布设及技术要求1）首级控制网由业主布点，控制点和加密平面控制点的布设也应满足其要求。平面坐标系统采用XX城市坐标系统，依据平面布置与定位原则，设置横、纵主控轴。平面控制观测及数据处理按照四等GPS观测要求执行，控制测量精度应满足以下要求：最弱点的点位种误差≤±12mm，相邻点的相对点位中误差≤±10mm，最弱边的相对中误差≤1/90000。首级控制点的检测按以下限差要求进行：专业技术资料 word资料下载可编辑相邻点夹角检测限差小于1km为±8”，相邻点边长检测相对精度优于1/90000。施工单位、监理单位每隔二个月对所用控制点的相对关系进行复测，复核检查，如发现超过限差要求的，由监理单位出具复核申请报告提交项目公司。2）二级控制网二级控制网设置在施工现场附近，用于为受破坏可能性较大的下一级控制网的恢复提供基准，同时也可直接引用该级控制网中的控制点测量重要的或关键的测量工序。其建立以首级控制网为依据。二级控制网宜设置在工程现场外的道路一侧稳定处，且需考虑使用方便。本工程二级网的设置形式采用围绕施工现场一周的闭合网，布点位置由测量人员经过现场踏勘后确定，外业测量结束后对数据进行闭合和平差。本工程二级网的设置是利用一级平面控制点PM1,PM3,PM4（测站点选择PM1固定，后视点选择PM3固定，检验方向选择PM4固定）引测二级控制网K1,K2,K3，形成基础打桩桩位放样的测量依据。考虑到几个控制点通视，故K1,K3点尽量布置在比较高一点的位置，K1布置在现场原有宿舍楼顶。由于K1在宿舍楼顶层屋顶上，视野较为开阔，可作为固定测站点放样。桩位放样方法采用极坐标法测量，放样误差控制在10mm以内。结合施工现场状况，桩位轴线控制点主要有4点，分别为A(7/M),B(21/M),C(7/C),D(21/C)。具体情况可以根据施工现场随时调整。轴线坐标控制点投测完毕之后，互相之间应进行校核。同时可检验偏差情况，以及时纠正。由于该控制网主要用于桩基施工桩位的测量阶段，工程的工况变化很大，控制网布置于现场内部，容易遭到施工破坏或者变形移动，所以具有短期使用性质。该控制网的使用需随时根据施工阶段的场内变形情况调整。必要时也可根据施工情况调整布网位置。所以每次投放轴线前必须依据一级控制网重新测量其数值，复核无误后方可投放桩位轴线。专业技术资料 word资料下载可编辑二级控制网布置图轴线控制点布置图专业技术资料 word资料下载可编辑3）三级控制网三级控制网布置在施工现场以内相对可靠处，主要用于桩基施工阶段的测量，待此部分工程施工完毕即作废，具有短期使用性质。该控制网的使用需随时根据施工阶段的沉降、变形情况调整。由于工程的工况变化很大，且三级控制网布置于现场内部，容易遭到施工破坏，也需要根据施工情况调整布网位置。布网依据为上级控制网。三级控制网根据施工对象的不同，在现场布置于相应的位置。在桩基施工阶段挖土尚未进行，网点位置可利用整个区域；但在工程后期进行挖土施工阶段，可利用周边施工便道和围墙设置控制点。依据平面布置与定位原则，布设主要主控轴线。主控轴线定位时，均布置引线，轴线控制点可投测到围墙上或设置定位桩，均用红三角标出，清晰明了。施测完成后报监理、建设单位确认后，加以妥善保护。5.3高程控制网布设5.3.1高程控制网的布设原则1）高程控制网的标高值按城市高程系统取值。本工程设置二级高程测量控制网，施工现场之外在可靠处设置首级高程控制网，施工现场内布置二级高程控制网。2）根据测绘院给定的深桩引设场区高程控制网。先用水准仪进行复测检查，校测合格后，测设一条闭合水准路线，联测场区高程竖向控制点，以此作为保证竖向施工精度控制的首要条件。5.3.2高程控制网的布设及技术要求1）首级高程控制网首级高程控制网由测绘院布设，首级高程控制点的建立使用电子精密水准仪并采用往返或闭合水准测量的方法建立，也应满足管理办法的要求。高程控制测量按二等水准精度要求施测，每公里水准测量的偶然中误差≤±1mm，全中误差≤±2mm。首级控制点的检测按以下限差要求进行：相邻高程控制点检测高差不符值＜8√Lmm（L为线路长，单位为mm）。2）二级高程控制网专业技术资料 word资料下载可编辑二级高程控制网设置在施工现场以内，作为施工所需的标高来源使用，其创建以首级高程控制网为依据。随着时间的推移与建筑物的不断升高。自重荷载的不断增加，建筑物会产生沉降，因此要定期检测高程点的高程修正值，以及时进行修正。由于施工现场的环境条件较差，产生破坏的因素众多，二级控制点需加密复测的次数，以确保其坐标值正确可靠。现场水准点必须引测在永久性或非永久性的建筑物或构筑物上，满足施工现场范围内通视要求，通视水准点不得少于2个。5.4控制网复核平面控制网及高程控制网建立后，由施工单位进行复核，复核无误后提请监理复测，并做好书面签证工作。在工程施工过程中，定期对控制网进行复测，对于地面变形沉降或其他因素导致的控制点移位及时进行修正。6、测量方法6.1平面轴线投测方法1）将DJ2经纬仪架设基坑边上的轴线控制桩位上，经对中、整平后、后视同一方向桩(轴线标志)，将所需的轴线投测到施工平面上，在同一层上投测的纵、横线各不得少于二条,以此作角度、距离的校核。一经校核无误后，方可在该平面上放出其它相应的设计轴线及细部线。2）在进行基础定位放线前，以平面控制线为准，校测轴线控制桩无误后，再用经纬仪以正倒镜挑直法投测各主控线，投测允许误差±2mm。3）建筑轮廓轴线投测闭合，经校测合格后，用墨线详细弹出各细部轴线并用红油漆以三角形式标注清楚。4）轴线允许偏差如下：L<30m允许偏差±5mm30
