小北关地块棚户区改造安置住房项目桩基工程招标文件

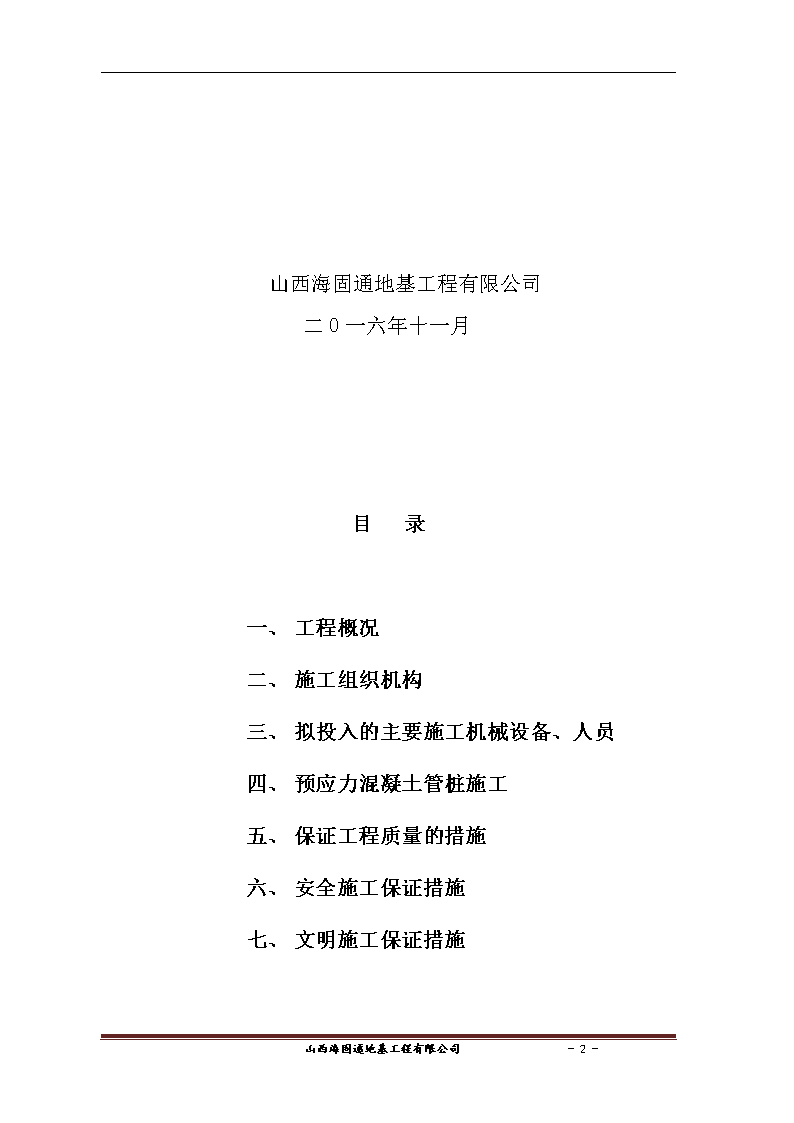

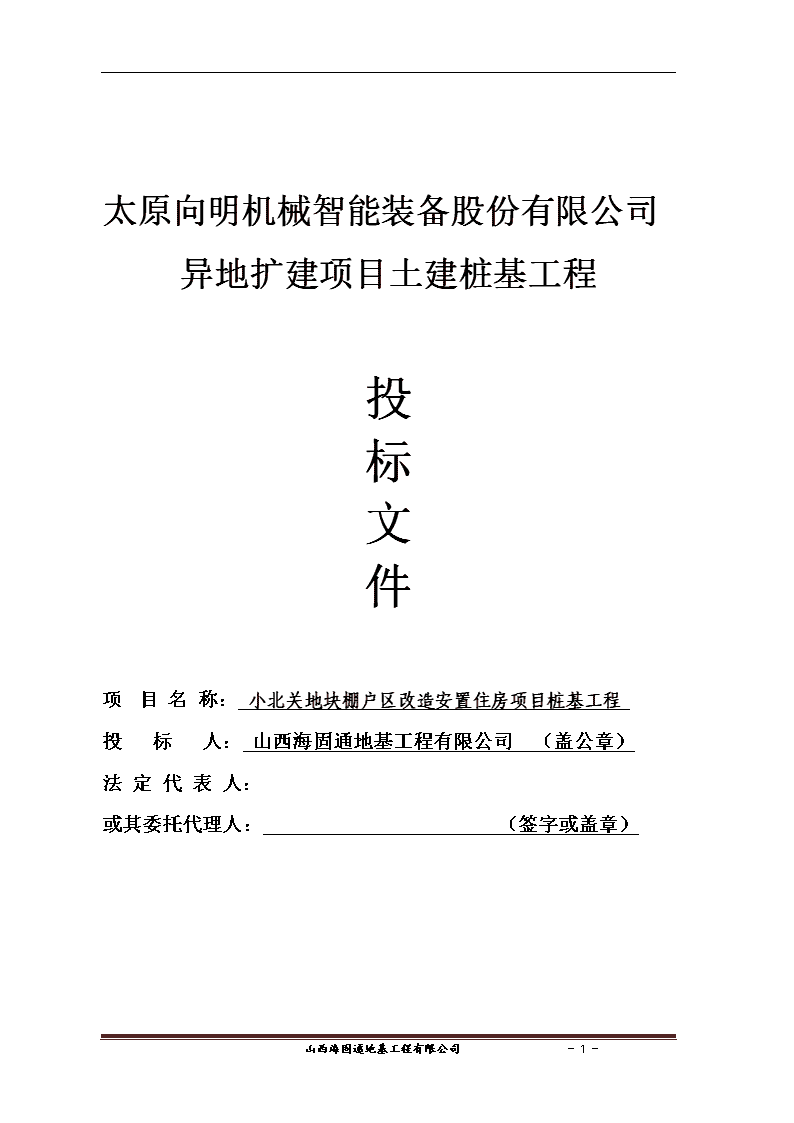

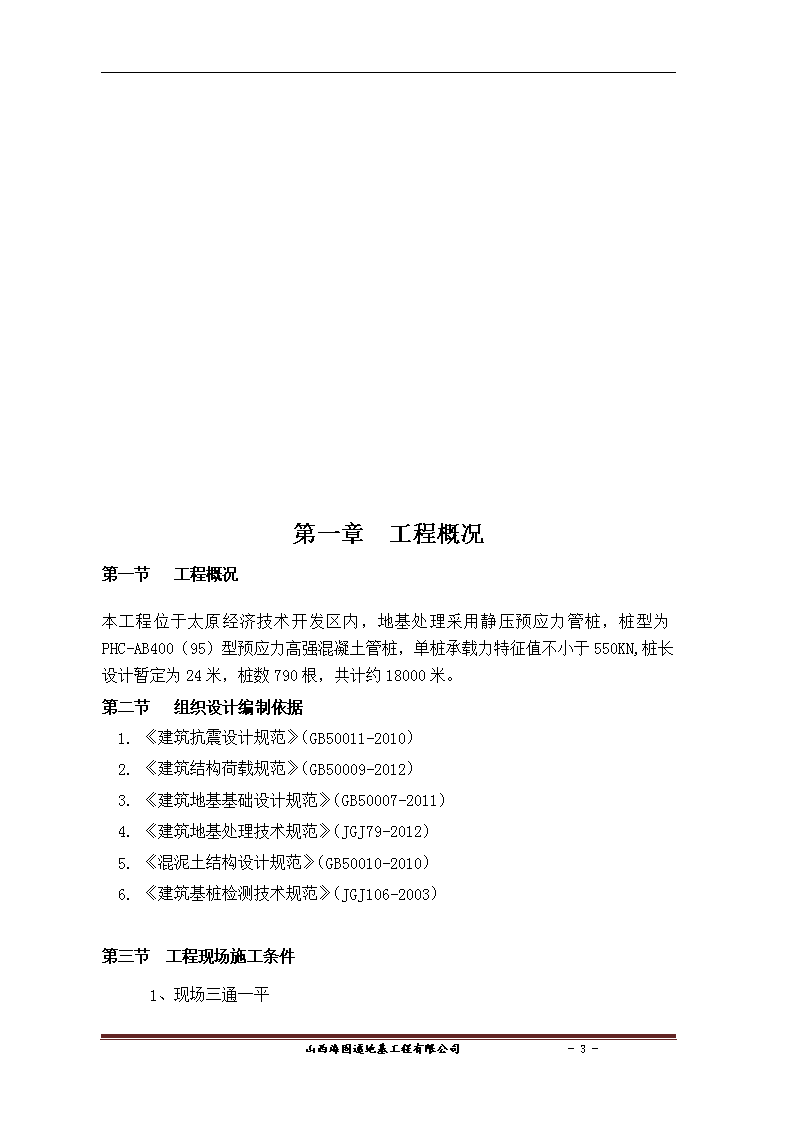

'太原向明机械智能装备股份有限公司异地扩建项目土建桩基工程投标文件项目名称：小北关地块棚户区改造安置住房项目桩基工程投标人：山西海固通地基工程有限公司（盖公章）法定代表人：或其委托代理人：（签字或盖章）山西海固通地基工程有限公司-19- 山西海固通地基工程有限公司二0一六年十一月目录一、工程概况二、施工组织机构三、拟投入的主要施工机械设备、人员四、预应力混凝土管桩施工五、保证工程质量的措施六、安全施工保证措施七、文明施工保证措施山西海固通地基工程有限公司-19- 第一章工程概况第一节工程概况本工程位于太原经济技术开发区内，地基处理采用静压预应力管桩，桩型为PHC-AB400（95）型预应力高强混凝土管桩，单桩承载力特征值不小于550KN,桩长设计暂定为24米，桩数790根，共计约18000米。第二节组织设计编制依据1.《建筑抗震设计规范》（GB50011-2010）2.《建筑结构荷载规范》（GB50009-2012）3.《建筑地基基础设计规范》（GB50007-2011）4.《建筑地基处理技术规范》（JGJ79-2012）5.《混泥土结构设计规范》（GB50010-2010）6.《建筑基桩检测技术规范》（JGJ106-2003）第三节工程现场施工条件　1、现场三通一平山西海固通地基工程有限公司-19- 本工程要求完成三通一平工作和地上、地下的障碍物的清理，场地内要有临时道路保证运输管桩的车辆通行。2、本工程施工场地内有树木，需将场地内的树木全部移走场地平整后方可施工。保证桩基由7米宽的操作面积。第四节工程地质条件详见地勘报告第五节施工部署本工程项目总体施工目标：质量目标——合格。工期目标——确保合同工期安全目标——不发生死伤安全事故。　　文明目标——创立文明施工现场。服务目标——服务及时圆满、准确友好，确保业主满意。第六节施工准备一、施工现场准备1.施工临时道路和临时用地考虑到本桩基础工程施工期较短，施工场地比较宽敞，场地内无需修建临时施工道路，施工期间的办公及施工人员宿舍拟采用集装箱，只需在开工前运至施工现场即可。2.施工临时用电施工机械及电气设备用电必须符合电气安全规范及规定，并按规定设置两级漏电保护装置：按一台静压桩机同时施工考虑最大用电量P=180KW，由建设单位提供250KVA的施工变压器，方可满足施工用电需求。3.施工现场照明为保证夜间的照明度，在静压桩机吊车安装一盏3.5KW镝灯，整个工区共布置两盏3.5KW镝灯，施工局部照明采用1KW碘钨灯.　　　　山西海固通地基工程有限公司-19- 　第二章施工组织机构一、项目组织机构的设置原则在本工程施工中实施项目法施工的管理模式，项目经理部对工程施工全过程的进度、质量、安全、成本及文明施工等负全责。项目经理部以工程项目管理为核心，以优质、高速、安全、文明施工为主轴，在创质量优良样板的同时，力争提前完成施工任务。在推行项目法施工的同时，从文件控制、材料采购到产品标识、程控等过程中，切实执行ISO9002标准和公司质量保证体系文件，达到优质高效的目标。二、项目组织机构框图附图1：项目经理：张东海技术负责人：刘谦山西海固通地基工程有限公司-19- 测量员：张峰质检员：叶魁材料员：刘文晓施工员：李瑞芳三、项目部责任范围一览表　　详见下表：项目部责任范围一览表序号名称责任范围1项目经理工程质量、进度、安全、效益全面负责，有关各方的协调2技术负责人工程施工技术及施工质量全面负责3资料员负责收集整理工程技术资料和对合同的管理4施工员负责施工工地常见技术问题的处理5测量员负责工程的坐标定位、施工测量放线和高程测量6安全员负责工地的安全检查7质检员负责工地施工的质量检查山西海固通地基工程有限公司-19- 　　　　　　第三章拟投入的主要施工机械设备表根据该工程工期要求及现场的实际情况，我公司准备采用一台静压桩进场施工，可以保证合同期内完成本项目预应力混凝土管桩的施工任务。具体见主要施工机械设备表。主要施工机械设备表序号机械设备名称规格数量1静压桩机ZYC860型一台2CO2气保焊机KH500二台3电焊机200型一台4水准仪DS32一台5全站仪FTS532N一台5集装箱12m一个劳动力投入计划表序号劳动力种类数量（人）进场时间退场时间1管理人员32电焊工23测量员１4机械操作工25杂工16炊事员17合计10山西海固通地基工程有限公司-19- 第一节施工进度计划安排本工程（具体开工时间以建设单位下达的开工指令为准），计划工期90天（后附施工进度计划横道图）。具体工期安排以签订的施工合同工期为准。在安排各工序的作业时间时，如遇到雨天、地下孤石、场地不利地质等因素对施工进度的影响，工期顺延。第二节工期保证措施一、保证工期的组织措施1.建立一个强有力的管理班子。我公司对该工程十分重视，公司选派施工经验丰富的项目经理担任该工程的项目经理，按项目法组织施工，项目经理拥有在公司范围内人、财、物的优先调度权。2.公司精选施工管理经验丰富的工程技术人员担任项目管理工作，分管技术、质量、安全、文明施工、后勤保障等工作。形成一个精干高效的项目管理班子。3.建立严格的施工日记制度，逐日详细记录工程实际进度情况。4.坚持每周定期召开一次由项目经理主持，各专业工程施工负责人参加的工程施工协调会议，听取关于工程施工进度问题的汇报，协调工程施工的外部关系，解决工程施工内部矛盾，对其中有关施工进度的问题，制定明确的计划调整方案。5.项目部成员必须“干一观二计划三”，提前为下道工序的施工做好人力、物力和机械设备的准备，确保工程一环扣一环地紧凑施工。6.保证资源配置：1)劳动力配置：我公司施工人员充足，对于本工程的施工，我公司选派具有丰富赶工经验、技术娴熟、身体素质好的施工人员进场施工，实行劳动力统一调配，保证满足施工的需要。2)材料配置：按照施工进度计划要求及时进货，做到既满足施工要求，又要使现场无太多的积压材料，以便有更多的场地安排工程施工。3)机械配置：为保证工程的按期完成，配备一台桩机进场施工，并做好施工机械的定期检查和日常维修，保证施工机械处于良好的状态。4)资金配备：根据施工实际情况编制进度报表，根据合同条款申请工程款，并将预付款、工程款合理分配于人工费、材料费等各个方面，确保整个工程项目的施工能顺利进行。山西海固通地基工程有限公司-19- 二、保证工期的技术措施在施工中我们将以总工期为目标，以科学先进的管理措施为保证手段，对施工全过程采取动态管理，使施工管理科学化，合理化。1.推行全面计划管理，认真编制切实可行的工程进度计划和周施工作业计划。对每个作业班组下达生产计划任务书，使施工生产上下协调，长、短期计划衔接。控制全面进度计划，坚持日平衡、周调度，确保月计划的实施，从而保证该工程总工期的实现。2.制定详细的机械设备、原材料需用量计划，落实货源和设备来源，及时组织桩材料进场。3.加强质量管理，强化质量意识，重视测量工作质量和焊接工作质量，确保桩一次成优，不因质量问题影响施工进度。节省返工整改工作时间。4.重视施工进度的事前控制：设计变更因素是进度计划执行中的最大干扰因素，设计变更包括局部功能改变、设计图纸本身存在欠缺等，设计变更造成工程量增加及工程返工，打乱施工流水节奏，致使施工减速、延期甚至停顿。为此项目经理部要充分了解业主意图，主动和设计院交流，最大限度地实现事前预控，把设计变更对工程进度的影响降到最低。三、保证工期的经济、合同措施1.在项目开工前，公司与项目部签订工期承包协议，项目部管理人员的工资、奖金与进度完成情况挂钩。2.项目开工前与各施工班组签订的劳动合同中，明确各工序各分项工程必须达到的进度目标，施工进度的完成情况与班组的经济收入挂钩。对达不到施工计划进度要求的施工班组实行扣罚。　　　　　山西海固通地基工程有限公司-19- 　　　　　第四章预应力混凝土管桩施工一、施工准备工程开工前的施工准备工作主要包括施工现场准备、施工机械、人员、材料进场准备等，具体内容如下：1.建设单位应提供施工图纸四份及地质资料壹份给施工单位。并组织有关部门搞好图纸会审。2.组织测绘部门，根据工程规划红线图对工程进行现场定位测设工作，并向建设单位提供规划部门认可的工程测绘单。3.施工单位组织成立项目经理部，组织人员、机械设备进场，并搞好办公、生活等临时设施，完成设备的组装、调试工作4.。根据规划部门认可测绘手册和设计图纸，对工程的各轴线、桩位进行具体测设。并做好显目标记和控制点。对现场进行标高测量，绘制标高方格网图。5.先对测量工作做好自检，并组织各有关部门进行验线，并办好书面认可手续。6.预应力混凝土管桩的规格、质量必须符合设计要求和施工规范的规定，并应有出厂合格证及检测报告；7.对照工程地质资料，认真审图，制定施工方案。8.场地应平整，地表土承载力根据桩机的重量而定，不应少于100KPa，保证桩机移动时稳定垂直，雨季应有防水措施。9.查明并排除架空和地下障碍物，采取措施保护地下管线等。10.安排施工人员检查桩机设备、供电线路，准备好各种记录表格。11.根据轴线放出桩位，用4寸的钉子定好桩位（钉子末端绑扎带颜色，易于识别的标志）,并用白灰粉根据桩径围护桩位。轴线和桩位全部确定后进行复查,然后会同甲方、监理、复核、验收，做好资料记录。二、施工方法1.施工工艺流程测量放线定桩位→验线→确定打桩路线及桩位编号→桩机就位→喂桩至桩机前→吊桩,对桩位→调整桩及桩的垂直度→施压→复核垂直度继续施压→接桩→施焊→符合设计桩顶标高→桩机移位。2.施工流水作业：山西海固通地基工程有限公司-19- 组织压桩的流水顺序，是合理组织压桩的重要前提，它不但关系到能否顺利施工、确保压桩质量，而且与桩的堆放，场地布置等有很大关系。我们在决定该工程的压桩流水时考虑了桩的供应条件，起吊条件，桩架移动无妨碍吊机回旋空间，压桩挤土对周围的影响等因素，压桩顺序我们采用编好的桩位图编号进行施工。根据选用机械的特点，整个压桩过程中桩机采用直线行走路线进行施工，使施工质量及施工进度达到最佳状态。3.施工方法：1)水平测量、放线施工前必需根据工程红线规划定位图和设计施工图用全站仪将各轴线控制点测设于现场，并设立半永久性引测点标记。然后根据轴线控制点将工程各轴线网测设于现场，再根据轴线网分别将各桩位测定于现场，并设置显目标记。2)标高测量根据规划、测绘部门指定或提供的高程控制基准点，用水准仪引测到施工现场，并设置半永久性高程控制点。在施工过程中保证压入的桩的标高满足设计要求。3)确定打桩路线及桩位编号根据工程桩位的分布和场地情况，确定最合理的施工起点和施工路线，保证打桩机械不走或尽可能少走空路和回头路。并应考虑桩机进出场的方便，最大限度的提高机械工作效率。桩机的进场组装位置应尽可能的接近起始打桩点。参照桩机的打桩路线来确定桩位号，以免产生错误。4)桩机就位桩机就位就是依靠操作桩机的纵移机构及横移机构，移动桩机到达打桩位置。桩机移动过程中应注意场地平整，桩机机身要保持平稳，确保移机安全。移机时要注意对桩位点的保护，以免产生桩位偏差。5)吊桩、插桩施工所需的预应力混凝土管桩必须根据施工需要，将其运至打桩位置20米范围内，使起重机能够顺利成功起吊。桩的捆绑钢丝绳必须时刻检查，发现有断丝现象应立即更换，保证牢固可靠。吊桩时将桩身上部三米处捆绑牢靠，起吊时周围严禁站人。起重机应将桩缓缓转到桩机夹桩钳口位置，并缓缓将桩插入钳口内，然后将桩放下使桩头与地面接触。确认桩机已经钳好桩身后，方可将起重装置的钢丝绳脱钩并准下一根桩的起吊工作。6)桩身的对中调直山西海固通地基工程有限公司-19- 桩机锁紧桩身后，通过操纵桩机的纵移、横移机构，将桩尖中心准确对准桩位点，通过调节机身支撑四脚升降校直桩身，并用吊线锤检测桩身的垂直度（偏差应〈0.5%〉，重复操作，从两个互成90度的方向检查均符合要求后方可进行静压沉桩。7)静压沉桩压桩前必须确认起重机的吊钩已脱钩，桩身已准确对中调直。压桩时工作人员不可距桩机太近，要保持一定的安全距离。随时检查桩机机身的水平稳定情况。操作时严格按安全操作规程进行操作。发现异常情况应立即中止压桩并查明原因。8)接桩措施接桩：当下一节桩压到露出地面0.5～0.8米时，接上一节桩，必须清除桩端部的浮锈，油污等脏物，保持干燥，上下节焊接时应校正垂直度，对口的间隙应为2—3mm，焊接应对称进行，并采用多层焊，焊缝饱满。9)送桩的方法：根据设计标高和现场测设的标高算出每条桩的桩顶标高确定送桩深度。10)终止压桩4.质量控制标准1)严格“六把关”制度，即把住操作工人技能和操作质量关、材料进场试验检查关、图纸会审和技术交抵关、施工方案和措施的制定和落实关、施工计量及检查关、质量验收和奖罚关。2)测量放线是保证本工程质量的重要环节，必须精确搞好此项工作，为此在操作中应坚持施工员施工线→专职测量员复核→技术负责人抽查的三检制度，并会同各有关部门复核验收认可，并现场办好签证手续。3)在压桩过程中，要时刻注意桩身垂直度和压力值的变化，并及时记录各米数的压力值，发现异常情况及时终止压桩。并向建设单位和监理公司报告。4)保证项目：预应力混凝土管桩质量、规格等必须符合设计要求，并有出厂合格证，经抽验合格。5)允许偏差：按桩基础工程施工验收规范桩的允许偏差。山西海固通地基工程有限公司-19- 第五章保证工程质量的措施第一节质量保证体系我公司按照国际标准化的1SO9000质量标准，建立起一套行之有效的文件化的质量保证体系。该体系囊括了从工程项目的投标，签订合同到竣工交付使用，直到交工后保修与回访的全过程，充分体现了ISO9000中19个要素的要求。该体系以质量手册为核心和指导，以程序文件为日常工作准则，以作业指导书为操作的具体指导，所有质量活动都有质量计划并具体反映到质量记录中，使得施工过程标准化、规范化、有章可循、责任分明（详见附图2）。第二节保证质量的技术措施一、认真贯彻执行技术标准和技术规程在工程施工前技术负责人组织项目部的技术人员、施工员、质量安全员、班组长学习国家现行的《建筑工程质量检验评定标准》及《管桩工程施工和验收规范》，组织班组工人学习有关技术操作规程。二、建立施工日志制度由施工员负责记录施工日志，日志中应详细记录对设计变更、质量安全和机械事故的分析和处理方法；紧急情况下采取的特殊措施；有关部门对工程质量所作的建议和决定；当日气候实况，当日工程进度，工人调动情况，资源供应情况等。三、加大对质量通病的防治与治理力度为了避免出现质量通病，在工程开工前，组织项目部技术人员、施工员、各班组长认真学习《市建筑工程质量通病的防治与治理措施》，结合本公司的实际情况对症下药。在施工中对容易出现质量通病的部位加大检查复核力度，发现问题及时纠正。四、严格按制定的施工程序组织施工施工全过程严格按照各工序各分项工程质量控制流程框图进行运作，严格执行原材料质量控制程序。山西海固通地基工程有限公司-19- 附图2施工质量管理体系图　业主项目经理部监理总包单位质量检查部门技术部门　　　施工部门　　　　　　　　　　施工前控制施工中控制保证计划施工过程　　　保证体系终止施压第三节质量控制措施1.严格执行公司质量管理和保证体系，精心组织施工，以严格认真、一丝不苟的态度，通过不断提高工作质量来保证和提高工程质量。2.严格“六把关”制度，即把住操作工人技能和操作质量关、材料进场试验检查关、图纸会审和技术交抵关、施工方案和措施的制定和落实关、施工计量及检查关、质量验收和奖罚关。3.施工前对工人进行好详细的技术交底，熟悉设计施工图纸。4.测量放线是保证工程质量的重要环节，必须精确搞好此项工作，为此在操作中应坚持施工员施工线→专职测量员复核→技术负责人抽查的三检制度，并会同各有关部门复核验收认可。5.桩位在地面准确定出后，用小钢筋桩打入地下做显目标记，经常复核，桩身对中时桩尖要对正中心，接桩时要注意好上桩的垂直度（偏差＜＝0.5%）。山西海固通地基工程有限公司-19- 6.在压桩过程中，要时刻注意桩身垂直度和压力值的变化，发现异常情况及时终止压桩。并向建设单位和监理公司报告。7.静压桩机应水平、稳定，桩身应垂直。8.压桩前应用吊锤在两个不同方向的位置观测控制桩身的垂直度，而在压桩过程中也应随时观测，若发现倾斜，应立即调整，保证桩身入土时的垂直度偏差不超过0.5%，成桩后偏差不超过0.5%。9.桩机的保养和维修要由专人负责，以便使工程能顺利进行。10.加强技术资料的收集、管理，做好施工日志，隐蔽验收记录、原始记录和现场签证等工程技术资料。切实做到“三同步”，技术资料的整理按山西省城建档案归档细节执行。11.重视工程竣工档案的管理建筑安装工程竣工档案，主要是作为建筑安装工程施工全过程的缩写加以保存，是实现工程项目的科学管理和指导施工技术发展的手段之一。做好工程竣工档案的编制和管理工作，是建筑安装工程施工质量管理工作的重要组成部分。为此本公司拟成立本项目档案资料小组，指派懂技术、熟悉档案管理工作的专职资料员负责本工程技术档案文件资料的整理、汇总和归档工作。项目部所有人员均有责任协助专职资料员做好工程竣工档案资料的收集、整理工作。12.冬季施工的质量保证措施1)注意冬季的安全生产，现场机电设备做好防雪、防漏电措施。雪后应对一切外用照明、电器设备、等组织专人检查，确认安全可靠后方可投入使用。山西海固通地基工程有限公司-19- 第七章安全施工保证措施一、安全施工保证措施1.建立健全的安全生产管理制度、定期对工人进行安全生产思想教育和安全技术交底。2.工人上岗前必须进行安全教育，并要求持证上岗。进入现场必须戴安全帽，并系紧帽带。3.静压桩机设备安装验收合格后才能投入使用.4.进入现场的作业人员必须遵守“十不准”规定。5.上班前必须在桩机各部件及钢丝绳、转动部份加润滑油，各制动部分要灵敏，试机正常后方能施工。6.桩机运行时，指挥员应注意地面及空中的情况，要保证桩架的稳定、平衡、垂直移动，保证安全。桩机操作人员必须统一听从机长指挥。各岗位人员必须紧密配合，严格遵守桩机安全操作规程。7.重物要有专职指挥，起吊时重物及插把下严禁站人。8.机具设备维修时，必须切断电源，停电后方能进行。9.严禁酒后操作。10.所有用电设备必须安装漏电保护装置，保证一机一闸一漏电开关，漏电开关采用两级以上设置，实行三相五线制。电箱和机具采用黄绿双色线进行接零保护。11.电箱能防雨，门锁齐全，出线电缆化，一律架空，不拖地。下班后必须切断电源，开关箱落锁。二、安全用电保证措施1.电工必须执证上岗，严格遵守安全用电操作规程，不准违章作业。非电工不得从事电工作业。2.定期对桩机的电器部份进行维修和保养，保持各种电器部件特别是漏电保护系统的灵敏度。3.施工现场供电电源线必须采用规格大于75㎜2的铜蕊线三相五线制架设，配电屏必须符合有关安全用电的规定，供电容量必须满足施工需要。4.桩机采用YCW—3×70+1×25+1×16型无接头电缆供电，穿越现场临时施工道路时采用埋地敷设。电缆与电源及桩机的连接必须牢固可靠，不得承受张力，严禁电缆缠绕、扭结和被各车辆、机械跨越。5.桩机移位时，应先将电缆移至所需位置，严禁桩机强行拖拉电缆行走。山西海固通地基工程有限公司-19- 6.应经常检查电缆外绝缘橡胶皮是否受损，否则应及时进行绝缘包扎或更换。7.桩机内部电器线路发生较大故障时，应立即通知生产厂家专业电工来现场进行处理。8.当供电不正常时（电压不稳：电压高于400V或电压低于360V），桩机不得运转。9.桩机停止作业时应切断电源，配电箱落锁。第八章文明施工保证措施一、文明施工目标本工程项目文明施工目标按“省文明施工样板工地”的标准实施，具体做法执行现行国家《建筑施工安全检查标准》（JGJ59-99）和《山西省建筑工程文明施工检查评分细则》及省政府有关管理规定。二、文明施工管理制度1.文明施工教育制度：项目部定期对作业工人进行文明施工和法制教育，强化全员的文明施工和法制意识，使现场作业人员知法、懂法并自觉遵守和维护国家的法律法令，防止和杜绝盗窃、斗殴及进行黄、赌、毒等非法活动的发生。使全体员工形成文明整洁、朝气蓬勃、斗志昂扬的精神面貌，为优质、高效完成施工任务起到良好的推动作用。2.现场卫生管理制度：①明确施工现场各区域的卫生责任人。专职保洁员应每天对施工道路、场地进行清扫、整理，杜绝乱扔乱倒，施工班组每天的工作地段（部位）做到工完场地清，保持施工现场环境文明、卫生。②食堂必须符合卫生标准，生、熟食操作应分开，熟食操作时应有防蝇间或防蝇罩。禁止使用食用塑料制品作熟食容器，炊事员和茶水工需持有效的健康证明上岗，并进行定期身体健康检查。饭堂应设置纱窗，灭蝇、灭鼠等装置，以确保食物卫生。3.现场安全、保卫制度：①健全安全、保卫制度，落实治安、防火、计划生育管理责任人。②施工区保卫人员，昼夜值班，做好进出施工区人员的登记手续，防止外来人员随便进入相关区域。③现场严禁留宿家属及闲杂人员，严禁路边小贩进入工地。山西海固通地基工程有限公司-19- 4.现场文明施工检查制度①专职文明施工管理员，除每天巡查工地文明施工外，每周末要进行一次全面检查，如发现问题，及时通知有关部门处理。②在施工过程中，除日常的文明施工检查外，公司每月进行一次大检查，项目部每周检查一次，发现问题落实到人，限期整改，消除隐患，确保施工现场文明施工。5.文明施工管理责任制度建立上至项目经理、各管理人员，下至各施工作业人员的文明施工管理责任制。实行定人定区域定检查标准，对于累计三次检查不合格者，则给予调离岗位处理。三、确保文明施工的技术措施]1.文明施工设施及布置1)进场施工前，现场规划布置做到施工区与生活区分开，临设和机具的规划布置做到科学、规范、合理、整洁、文明。4)施工机具设专人管理，使用后应及时把机具及周围所涉及的施工范围清理干净。2.施工不扰民管理措施1)施工用水，禁止乱排乱放；2)夜间施工照明，采取有效措施避免直射干扰民居；3)施工现场禁止大声喧哗，施工机械严禁乱打敲击，施工进出车辆禁鸣喇叭；4)不在门前乱堆杂物，不违章占用人行道；5)不在门前乱张贴标语，不乱搭乱建，不乱停泊车辆；6)运输管桩时，应采取有效的防护措施，避免污染施工现场周围环境，凡在街道上洒漏的建筑垃圾应及时清理和清洗干净；8)加强作业人员素质管理和教育，做到安全生产、文明施工。山西海固通地基工程有限公司-19- 施工进度图计划表时间项目自通知进场之日起13579111315171921232527293133353739414345474951535557596163人员、施工前准备设备进场、组装试桩施工等待验桩检测工程桩施工设备退场山西海固通地基工程有限公司-19-'
