悬臂式挡土墙施工工艺

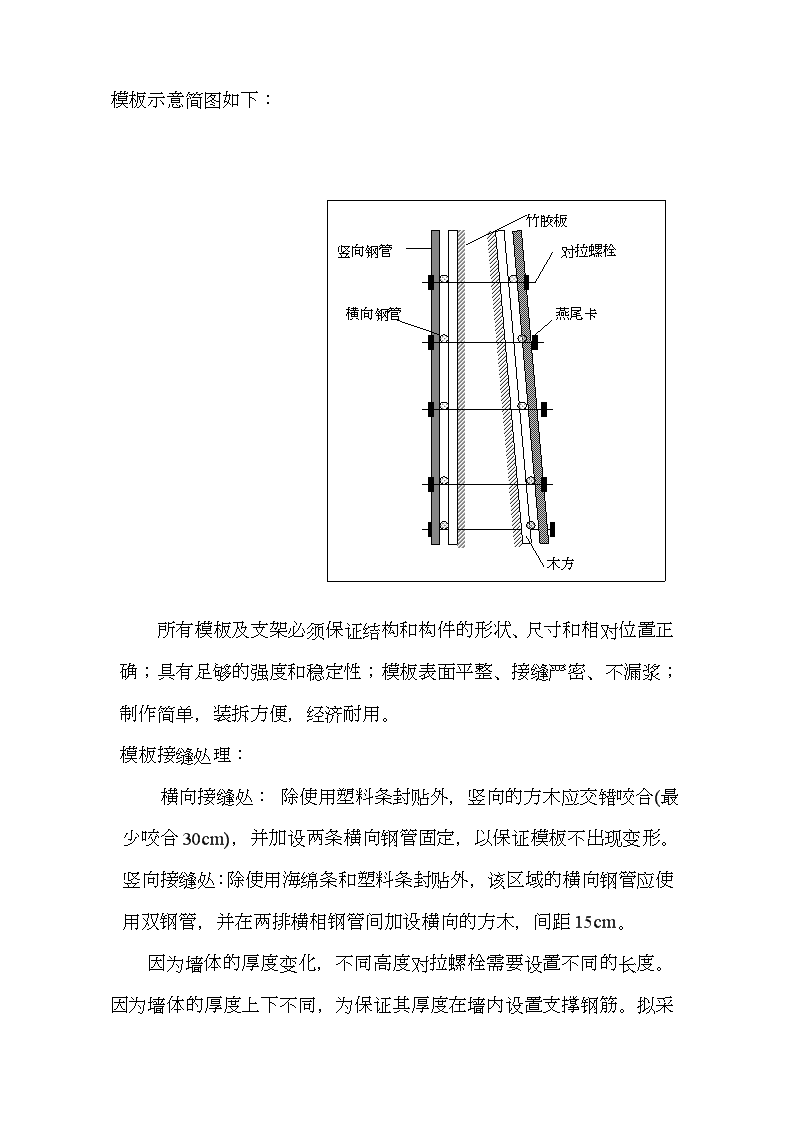

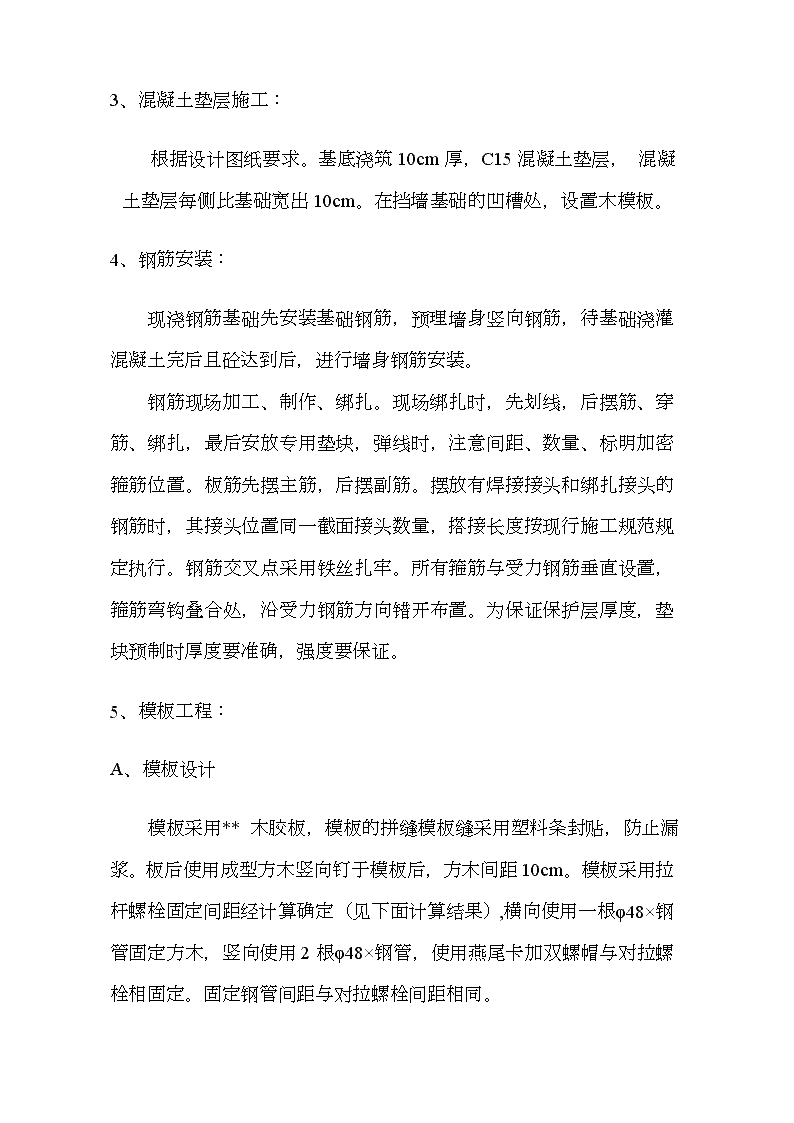

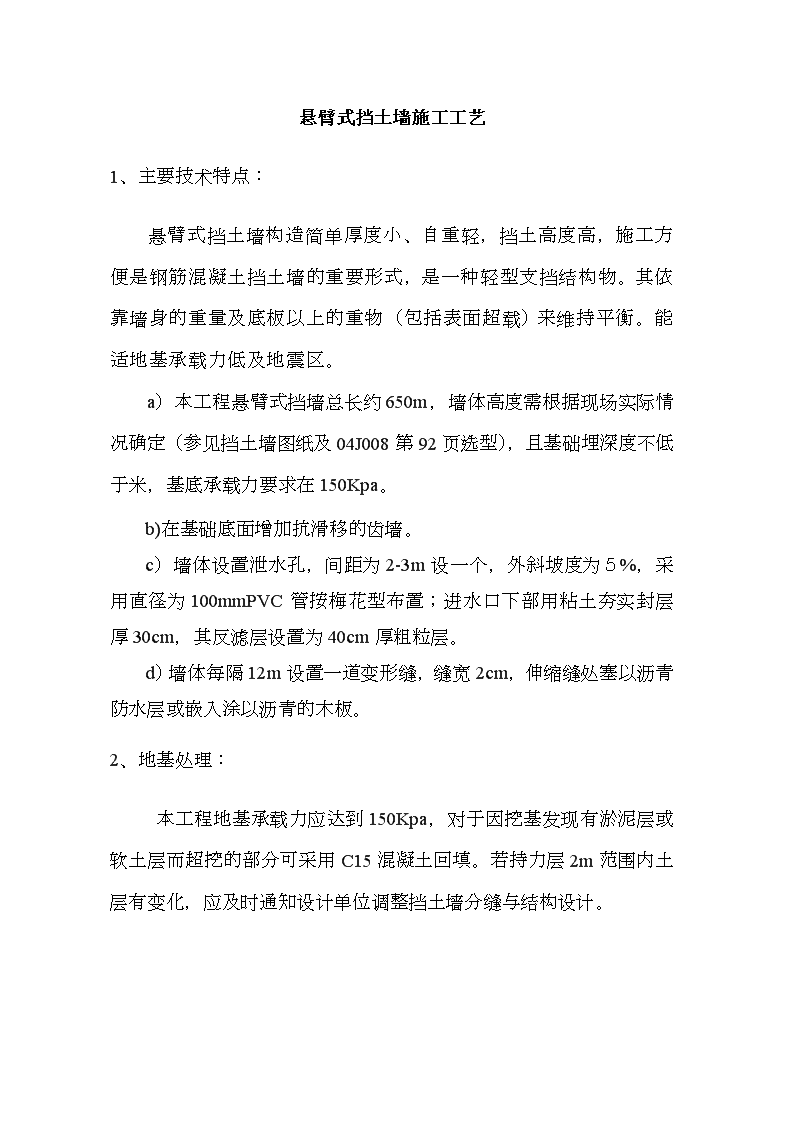

'悬臂式挡土墙施工工艺1、主要技术特点：悬臂式挡土墙构造简单厚度小、自重轻，挡土高度高，施工方便是钢筋混凝土挡土墙的重要形式，是一种轻型支挡结构物。其依靠墙身的重量及底板以上的重物（包括表面超载）来维持平衡。能适地基承载力低及地震区。a）本工程悬臂式挡墙总长约650m，墙体高度需根据现场实际情况确定（参见挡土墙图纸及04J008第92页选型），且基础埋深度不低于米，基底承载力要求在150Kpa。b)在基础底面增加抗滑移的齿墙。c）墙体设置泄水孔，间距为2-3m设一个，外斜坡度为５%，采用直径为100mmPVC管按梅花型布置；进水口下部用粘土夯实封层厚30cm，其反滤层设置为40cm厚粗粒层。d）墙体每隔12m设置一道变形缝，缝宽2cm，伸缩缝处塞以沥青防水层或嵌入涂以沥青的木板。2、地基处理：本工程地基承载力应达到150Kpa，对于因挖基发现有淤泥层或软土层而超挖的部分可采用C15混凝土回填。若持力层2m范围内土层有变化，应及时通知设计单位调整挡土墙分缝与结构设计。 3、混凝土垫层施工：根据设计图纸要求。基底浇筑10cm厚，C15混凝土垫层，混凝土垫层每侧比基础宽出10cm。在挡墙基础的凹槽处，设置木模板。4、钢筋安装：现浇钢筋基础先安装基础钢筋，预理墙身竖向钢筋，待基础浇灌混凝土完后且砼达到后，进行墙身钢筋安装。钢筋现场加工、制作、绑扎。现场绑扎时，先划线，后摆筋、穿筋、绑扎，最后安放专用垫块，弹线时，注意间距、数量、标明加密箍筋位置。板筋先摆主筋，后摆副筋。摆放有焊接接头和绑扎接头的钢筋时，其接头位置同一截面接头数量，搭接长度按现行施工规范规定执行。钢筋交叉点采用铁丝扎牢。所有箍筋与受力钢筋垂直设置，箍筋弯钩叠合处，沿受力钢筋方向错开布置。为保证保护层厚度，垫块预制时厚度要准确，强度要保证。5、模板工程：A、模板设计模板采用**木胶板，模板的拼缝模板缝采用塑料条封贴，防止漏浆。板后使用成型方木竖向钉于模板后，方木间距10cm。模板采用拉杆螺栓固定间距经计算确定（见下面计算结果）,横向使用一根φ48×钢管固定方木，竖向使用2根φ48×钢管，使用燕尾卡加双螺帽与对拉螺栓相固定。固定钢管间距与对拉螺栓间距相同。 模板示意简图如下：竹胶板竖向钢管对拉螺栓横向钢管燕尾卡木方5*8方木所有模板及支架必须保证结构和构件的形状、尺寸和相对位置正确；具有足够的强度和稳定性；模板表面平整、接缝严密、不漏浆；制作简单，装拆方便，经济耐用。模板接缝处理：横向接缝处：除使用塑料条封贴外，竖向的方木应交错咬合(最少咬合30cm)，并加设两条横向钢管固定，以保证模板不出现变形。竖向接缝处：除使用海绵条和塑料条封贴外，该区域的横向钢管应使用双钢管，并在两排横相钢管间加设横向的方木，间距15cm。 因为墙体的厚度变化，不同高度对拉螺栓需要设置不同的长度。因为墙体的厚度上下不同，为保证其厚度在墙内设置支撑钢筋。拟采用直径14的钢筋在墙面主筋之间按设计墙宽设置，设置间距40cm，呈梅花形布置。B、模板的安装在安装模板过程中应该注意以下几点：a）模板安装前，必须经过正确放样，检查无误后才能立模安装。b）模板必须支撑牢固、稳定，不得有松动、跑模、超标准变形下沉等现象。c）模板应拼缝平整严密，并采取措施填缝，不得漏浆，模内必须干净。固定在模板上的预埋件和预留孔洞不得遗漏，模板安装必须牢固，位置准确。模板支撑完后，对板缝进行检查，对挡墙根部用水泥砂浆进行封堵。模板安装后应及时报检及浇筑混凝土。d）模板采用拉杆螺栓固定时，端部应加垫块，拆模后其垫块孔应用膨胀水泥砂浆堵塞严密。C、由于挡土墙的截面呈梯形，上窄下宽，在浇筑砼时可能引起模板上浮移位。为避免模板上浮移位，在浇筑挡土墙基础底板砼时，预埋Φ16钢筋，间距1米，用来固定墙身模板，这样有效地防止了墙身模板的上浮位移，保证墙身砼的顺利浇筑。6、现浇砼基础：对于高差较小的挡土墙，先浇筑挡土墙下部平板基础，待有稍有强度后，在从始端至终端浇筑墙身。高差较大的在基础与墙身留置施工缝，基础施工完毕后绑扎墙身钢筋合模后在浇筑墙身。现浇砼基础采用C30混凝土， 按挡土墙分段长，整段进行一次性浇灌，在清理好的垫层表面测量放线，立模浇灌。7、现浇墙身砼：a）现浇墙身砼采用C30混凝土。现浇钢筋砼挡土墙与基础的结合面，应按施工缝处理，下次施工前先进行凿毛，将松散部分的砼及浮浆凿除，并用水清洗干净，然后架立墙身模板，砼开始浇灌时，先在结合面上刷一层水泥浆或垫一层2—3公分厚的1：2水泥砂浆再浇灌墙身砼。挡墙每隔12米设一道沉降缝，宽2cm，采用塞沥青麻筋或涂沥青木板，塞入深度不小于200mm。b）混凝土采用商砼，混凝土用砼运输车运至现场，可使用混凝土泵车泵送浇灌。在墙顶搭设平台，砼浇灌从低处开始分层均匀进行，采用插入式振捣器振捣，振捣棒移动距离不应超过其作用半径的倍，并与侧模保持5—10cm的距离，切勿漏振或过振。在砼浇灌过程中，如表面泌水过多，应及时将水排走或采取逐层减水措施。浇灌到顶面后，应及时抹面，定浆后再二次抹面，使表面平整。c）砼浇灌过程中应派出木工、钢筋工、电工及试验工在现场值班，发现问题及时处理。由专人负责每一车砼的坍落度试验，确保砼坍落度在120~180cm之间。d）砼强度件制作应在现场浇灌地点随机制取，每100立方砼应制作至少3组试件（不足100方时，按100方计），供于后期检验强度使用。但本工程12米为一个施工段，每次浇筑均留置试块。 砼浇灌完进行收浆后，应及时洒水养护，养护时间最少不得小于7天，在常温下一般48小时即可拆除墙身侧模板，拆模时，必须特别小心，切莫损坏墙面。8、施工缝处理：为使混凝土结构具有较好的整体性,混凝土的浇注应连续进行。若因技术或组织的原因不能连续进行浇注,且中间的停歇时间有可能超过混凝土的初凝,则应在混凝土浇注前确定在适当位置留设施工缝。施工缝就是指先浇混凝土已凝结硬化,再继续浇注混凝土的新旧混凝土间的结合面,它是结构的薄弱部位,因而宜留在结构受剪力较小且便于施工的部位。当从施工缝处开始继续浇筑混凝土时,须待已浇筑的混凝土抗压强度达到一定强度后才能进行,而且需对施工缝作一些处理,以增强新旧混凝土的连接,尽量降低施工缝对结构整体性带来的不利影响。施工缝处理过程是:a）先在已硬化的混凝土表面上，清除水泥薄膜和松动石子以及软弱混凝土层,并加以充分湿润,冲洗干净,且不得留有积水。b）然后在浇筑混凝土前先在施工缝处铺一层水泥浆或与混凝土内成分相同的水泥砂浆。c）浇筑混凝土时,需仔细振捣密实,使新旧混凝土结合紧密。工程图片 一、基础施工二、施工缝处理 三、挡土墙墙身模板加固（圆弧段） 四、土方回填'
