现浇混凝土重力式挡土墙施工方法

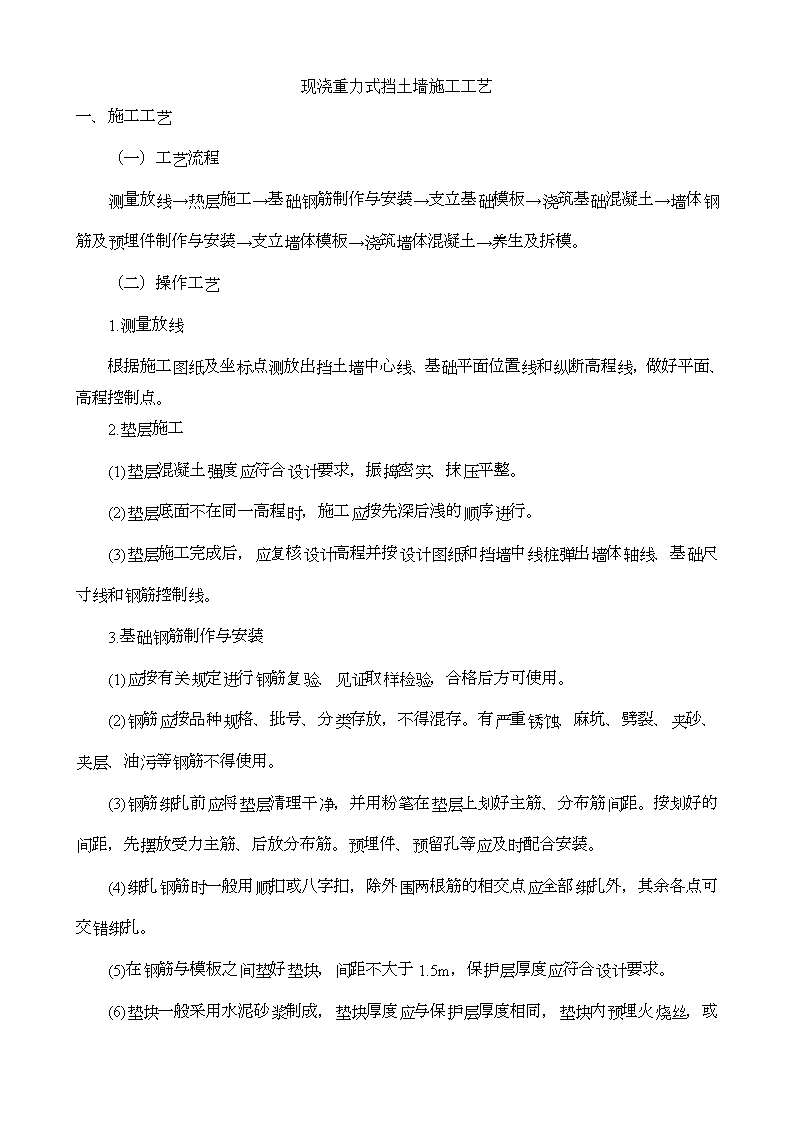

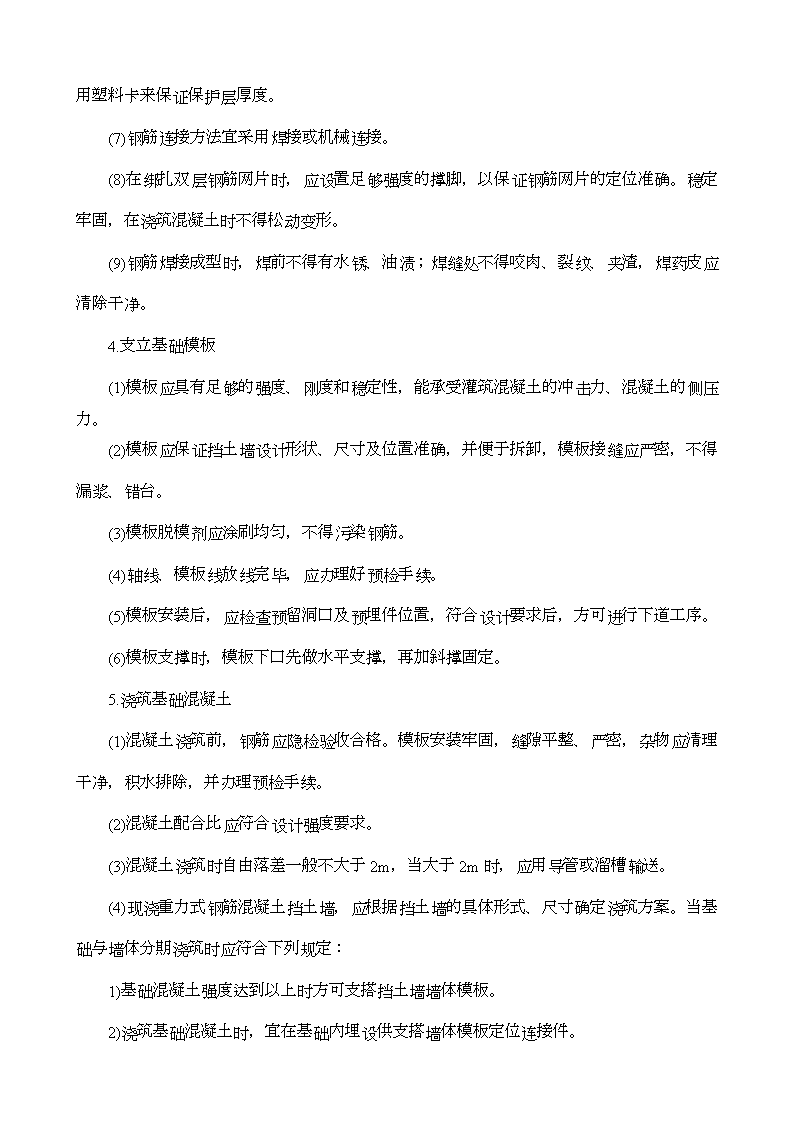

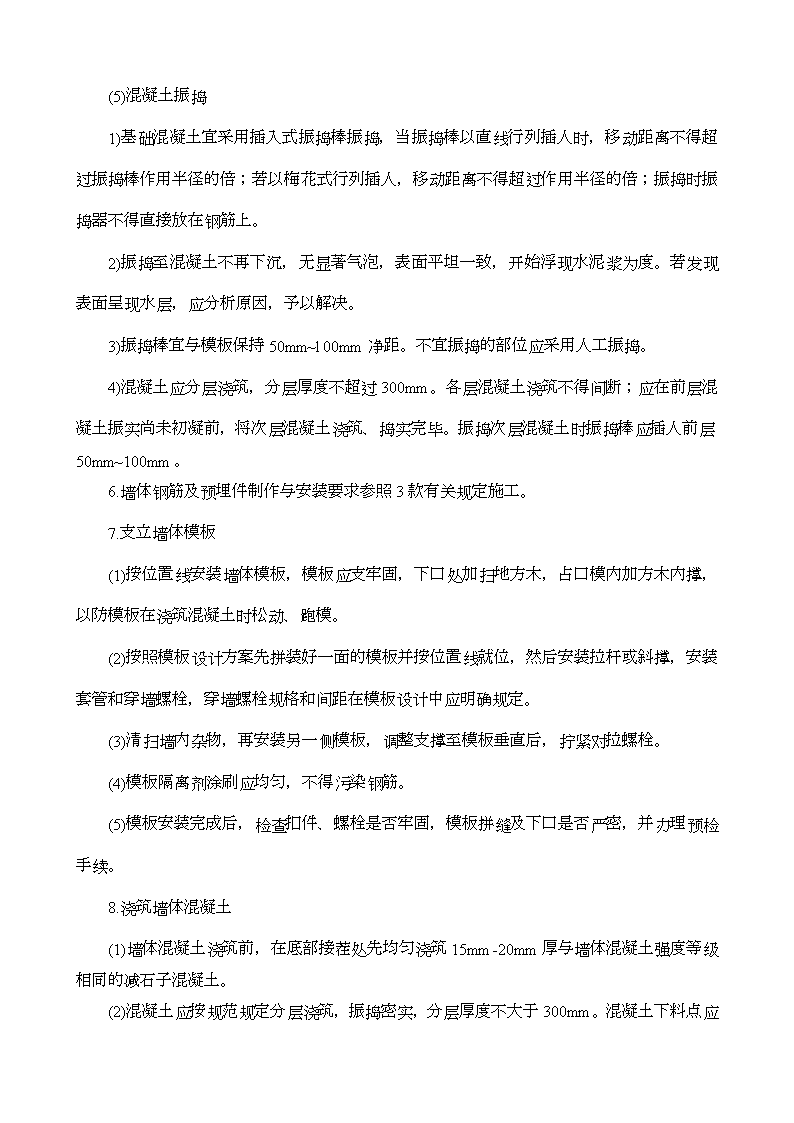

'现浇重力式挡土墙施工工艺一、施工工艺（一）工艺流程测量放线→热层施工→基础钢筋制作与安装→支立基础模板→浇筑基础混凝土→墙体钢筋及预埋件制作与安装→支立墙体模板→浇筑墙体混凝土→养生及拆模。（二）操作工艺1.测量放线根据施工图纸及坐标点测放出挡土墙中心线、基础平面位置线和纵断高程线，做好平面、高程控制点。2.垫层施工(1)垫层混凝土强度应符合设计要求，振捣密实、抹压平整。(2)垫层底面不在同一高程时，施工应按先深后浅的顺序进行。(3)垫层施工完成后，应复核设计高程并按设计图纸和挡墙中线桩弹出墙体轴线、基础尺寸线和钢筋控制线。3.基础钢筋制作与安装(1)应按有关规定进行钢筋复验、见证取样检验，合格后方可使用。(2)钢筋应按品种规格、批号、分类存放，不得混存。有严重锈蚀、麻坑、劈裂、夹砂、夹层、油污等钢筋不得使用。(3)钢筋绑扎前应将垫层清理干净，并用粉笔在垫层上划好主筋、分布筋间距。按划好的间距，先摆放受力主筋、后放分布筋。预埋件、预留孔等应及时配合安装。(4)绑扎钢筋时一般用顺扣或八字扣，除外围两根筋的相交点应全部绑扎外，其余各点可交错绑扎。(5)在钢筋与模板之间垫好垫块，间距不大于1.5m，保护层厚度应符合设计要求。 (6)垫块一般采用水泥砂浆制成，垫块厚度应与保护层厚度相同，垫块内预埋火烧丝，或用塑料卡来保证保护层厚度。(7)钢筋连接方法宜采用焊接或机械连接。(8)在绑扎双层钢筋网片时，应设置足够强度的撑脚，以保证钢筋网片的定位准确。稳定牢固，在浇筑混凝土时不得松动变形。(9)钢筋焊接成型时，焊前不得有水锈、油渍；焊缝处不得咬肉、裂纹、夹渣，焊药皮应清除干净。4.支立基础模板(1)模板应具有足够的强度、刚度和稳定性，能承受灌筑混凝土的冲击力、混凝土的侧压力。(2)模板应保证挡土墙设计形状、尺寸及位置准确，并便于拆卸，模板接缝应严密，不得漏浆、错台。(3)模板脱模剂应涂刷均匀，不得污染钢筋。(4)轴线、模板线放线完毕，应办理好预检手续。(5)模板安装后，应检查预留洞口及预埋件位置，符合设计要求后，方可进行下道工序。(6)模板支撑时，模板下口先做水平支撑，再加斜撑固定。5.浇筑基础混凝土(1)混凝土浇筑前，钢筋应隐检验收合格。模板安装牢固，缝隙平整、严密，杂物应清理干净，积水排除，并办理预检手续。(2)混凝土配合比应符合设计强度要求。(3)混凝土浇筑时自由落差一般不大于2m，当大于2m时，应用导管或溜槽输送。(4)现浇重力式钢筋混凝土挡土墙，应根据挡土墙的具体形式、尺寸确定浇筑方案。当基础与墙体分期浇筑时应符合下列规定：1)基础混凝土强度达到以上时方可支搭挡土墙墙体模板。2)浇筑基础混凝土时，宜在基础内埋设供支搭墙体模板定位连接件。 (5)混凝土振捣1)基础混凝土宜采用插入式振捣棒振捣，当振捣棒以直线行列插人时，移动距离不得超过振捣棒作用半径的倍；若以梅花式行列插人，移动距离不得超过作用半径的倍；振捣时振捣器不得直接放在钢筋上。2)振捣至混凝土不再下沉，无显著气泡，表面平坦一致，开始浮现水泥浆为度。若发现表面呈现水层，应分析原因，予以解决。3)振捣棒宜与模板保持50mm~l00mm净距。不宜振捣的部位应采用人工振捣。4)混凝土应分层浇筑，分层厚度不超过300mm。各层混凝土浇筑不得间断；应在前层混凝土振实尚未初凝前，将次层混凝土浇筑、捣实完毕。振捣次层混凝土时振捣棒应插人前层50mm~100mm。6.墙体钢筋及预埋件制作与安装要求参照3款有关规定施工。7.支立墙体模板(1)按位置线安装墙体模板，模板应支牢固，下口处加扫地方木，占口模内加方木内撑，以防模板在浇筑混凝土时松动、跑模。(2)按照模板设计方案先拼装好一面的模板并按位置线就位，然后安装拉杆或斜撑，安装套管和穿墙螺栓，穿墙螺栓规格和间距在模板设计中应明确规定。(3)清扫墙内杂物，再安装另一侧模板，调整支撑至模板垂直后，拧紧对拉螺栓。(4)模板隔离剂涂刷应均匀，不得污染钢筋。(5)模板安装完成后，检查扣件、螺栓是否牢固，模板拼缝及下口是否严密，并办理预检手续。8.浇筑墙体混凝土(1)墙体混凝土浇筑前，在底部接茬处先均匀浇筑15mm-20mm厚与墙体混凝土强度等级相同的减石子混凝土。(2)混凝土应按规范规定分层浇筑，振捣密实，分层厚度不大于300mm 。混凝土下料点应分散布置。墙体应连续进行浇筑，每层间隔时间不超过混凝土初凝时间。墙体混凝土施工缝宜设在设计伸缩缝处。(3)预留洞口两侧混凝土浇筑高度应对称均匀浇筑。振捣棒距洞边300mm以上，防止洞口移位、变形。(4)混凝土浇筑振捣完毕，将上口甩出的钢筋加以整理，用木抹子按设计标高控制线对墙体上口进行找平。(5)墙体混凝土的其他施工可参照5款施工。9.混凝土养生(1)混凝土浇筑完毕后，应在12h以内加以覆盖和浇水，浇水次数应能保持混凝土有足够的湿润状态，养护期一般不少于7d，可根据空气的湿度、温度和水泥品种及掺用的外加剂的情况，适当延长。(2)对大体积混凝土挡墙的养护，应根据气候条件采取控温措施，将温度控制在设计要求的范围内。10.模板拆除(1)当混凝土强度达到以上时，方可拆除侧面模板。(2)首先逐段松开并拆除拉杆，一次松开长度不宜过大。不允许以猛烈地敲打和强扭等方法进行。(3)逐块拆除模板，拆除时注意保护墙体防止损坏。(4)将模板及支撑拆除后应维修整理，分类妥善存放。（三）季节性施工1.雨期施工(1)混凝土浇筑施工时必须随时准备遮盖挡雨和排出积水，以防雨水浸泡、冲刷，影响混凝土质量。(2)雨期施工期间，砂石含水率变化较大，要及时测定，并调整施工配合比，确保混凝土的质量。 (3)混凝土开盘前应了解天气变化情况，尽量避免下雨时浇筑混凝土。下雨时应对已人模振捣成型的混凝土及时覆盖，防止雨水冲淋。(4)涂刷水溶性脱模剂的模板，应采取有效措施，防止雨水直接冲刷而脱落流失，影响脱模及混凝土表面质量。(5)在浇灌混凝土时，若突然遇雨，停歇时间过长，超过混凝土初凝时间时，应按施工缝处理。雨后继续施工时，应先对接合部位进行技术处理后，再进行浇筑。2.冬期施工(1)冬期施工的混凝土可选用普通硅酸盐水泥，控制水灰比≤，并掺加防冻剂。(2)混凝土在浇筑前，应清除模板上的冰雪。当采用泵送混凝土时，泵管应采取保温措施。(3)混凝土浇筑时在裸露部位表面采用塑料薄膜覆盖并加盖保温被。对结构边、棱角等易受冻的部位应采取防止混凝土过早冷却的保温措施。(4)模板和保温层，应在混凝土强度达到其临界强度后方可拆除。当混凝土表面与外界温差大于15℃时，拆模后的混凝土表面，应采取使其缓慢冷却的临时覆盖措施。（四）质量标准现浇混凝土挡土墙1.基本要求(1)预拌混凝土要求生产厂家报分包单位资质、随车提供的预拌混凝土发货单、系列配合比单、碱含量试验和预拌混凝土出厂合格证等。(2)混凝土强度实测值应符合设计及规范要求。(3)混凝土应振捣密实、无蜂窝、麻面、露筋等缺陷。2.实测项目现浇钢筋混凝土挡土墙检查项目及允许偏差见表1-39。表1－39现浇钢筋混凝土挡土墙允许偏差项次检查项目检验频率检验方法 规定值或允许偏差（mm）范围点数１混凝土匪抗压强度（MPa）符合设计要求每台班1组见《混凝土强度检验评定标准》（GBJ107）２长度±20每座1用钢尺量３断面尺寸厚度≥±5每20延长1用钢尺量高度≥±51４垂直度0．15%H且≯10每20延长1用经纬仪或垂直检测５外露面平整度≤5每20延长1用2m直尺和塞尺量取最大值６顶面高程±5每20延长1用水准仪测量注：H为挡墙高度(m)。3.外观鉴定(1)混凝土表面的蜂窝、麻面不得超过该面积的％，深度不超过l0mm。(2)泄水孔坡度向外，无堵塞现象。(3)沉降缝整齐垂直，上下贯通。模板1.基本要求(1)模板安装支撑牢固，不得有松动、跑模、下沉等现象。(2)应保证挡土墙设计形状、尺寸及位置准确，并便于拆卸；应按设计要求设置变形缝，变形缝应贯通，缝板应平直，安设牢固。2.实测项目现浇钢筋混凝土挡土墙基础及墙身模板允许偏差应符合表1-40、表1-41的规定。3.外观鉴定(1)模板拼缝必须严密不漏浆，模内应清洁。(2)模板隔离剂涂刷均匀，不得对钢筋造成污染。表1-40现浇钢筋混凝土挡土墙基础模板允许偏差 项次检查项目规定值或允许偏差（mm）检验频率检验方法范围点数1相邻面板表面高差刨光模板≤220m2用钢尺和塞尺量测不刨光模板≤4钢模板≤22表面平整度刨光模板≤320m2用2m直尺和塞尺量测不刨光模板≤5钢模板≤33断面尺寸宽度±1020m2用钢尺量高度±10杯槽宽度+20，04轴线位移杯槽中心线≤1020m1用经纬仪测量5基础底面高程（支撑面）+5，—1020m1用水准仪测量6预埋件高程±5每个1用水准仪测量，用钢尺量位移位移±15表1-41现浇钢筋混凝土挡土墙模板允许偏差项次检查项目规定值或允许偏差（mm）检验频率检验方法范围点数1相邻面板表面高差刨光模板钢模板≤2每20延米4用钢尺量不刨光模板≤42表面平整度刨光模板钢模板≤34用2m直尺量不刨光模板≤53垂直度0．1%H且≯62用垂线或经纬仪检测4模内尺寸+3，—53 用钢尺量长、宽、高各1点5轴线位置≤102用经纬仪测量纵、横向各1点6顶面高程+2，—51用水准仪测量注：表中H为挡土墙高度(mm)。钢筋成型与安装1.基本要求(1)所配置钢筋的级别、钢种、根数、直径、强度等应符合设计要求。(2)绑扎成型，绑丝应扎紧，不得松动、折断、位移，绑丝头应弯回背向模板。(3)焊缝不得有缺口、咬肉、裂纹、夹渣现象，焊药皮应敲除干净。(4)绑扎或焊接成型的网片或骨架应稳固，浇筑混凝土时不得松动和变形。2.实测项目挡土墙钢筋成型与安装允许偏差应符合表1-42的规定。表1-42挡土墙钢筋成型与安装允许偏差项次检查项目规定值或允许偏差（mm）检验频率检验方法范围点数1配置两排以上受力筋时钢筋的排距±5每10延米2用钢尺量较大偏差值2受力筋间距±102用钢尺量较大偏差值3箍筋间距±2025个箍筋间距里一尺，取较大偏差值4保护层厚度±52 用钢尺量较大偏差值3.外观鉴定(1)钢筋表面无铁锈及焊渣。(2)多层钢筋网要有足够的钢筋支撑，保证骨架的施工刚度。（五）成品保护现浇混凝土拆模后要及时覆盖并洒水养生，尤其是夏季气温高，防止混凝土表面出现干裂现象。挡土墙基础及墙体模板，应在混凝土具有保证结构不因拆除模板受损伤的强度后进行。混凝土强度达到设计强度标准值75%及其以上时方可拆除侧模。拆模板时不要硬砸硬撬，损坏混凝土的表面及棱角。基础底板混凝土达到设计强度的25%以上时方可搭设挡土墙墙体模板。安装模板要轻起轻放，防止碰撞已完混凝土成品。施工中要有防雨措施，避免混凝土浇筑时、终凝前表面遭雨淋水冲。（六）应注意的质量问题为防止出现漏浆现象，模板的拼缝应结合紧密，拼缝处可用腻子或海绵条进行封堵。为防止混凝土表面出现气泡、麻面、水波纹等缺陷，混凝土的浇筑应严格按技术交底中的顺序进行，每层浇筑厚度不大于300mm，振捣密实，不漏振、不过振。浇筑混凝土时，应经常观察模板、支架、钢筋、预埋件和预留孔洞的情况，当发现有变形、移位时应立即停止浇筑，并应在已浇筑的混凝土凝结前修整完好，保证墙体的整体质量。为保证钢筋施工质量，所用钢筋表面应洁净，应清除浮皮、铁锈、油渍、漆皮、污垢及焊点处的水锈、药皮等。为防止泄水孔堵塞，应在墙背后填筑反滤材料，反滤材料的级配要按设计要求施工，外包滤布，防止泥土流人。用含水量较高的粘土回填时，可在墙背设置用渗水材料填筑厚度大于300mm的连续排水层，用以防止泄水孔堵塞。 （七）环境、职业健康安全管理措施环境管理措施1.施工垃圾要分类处理、封闭清运，防止遗洒、污染环境。2.在邻近居民区施工作业时，要采取低噪声振捣棒，混凝土拌合设备要搭设防护棚，减少噪声扰民。同时在施工中，采用声级计定期对操作机具进行噪声量监测。3.混凝土罐车退场前，要在指定地点清洗料斗，防止遗洒和污物外流。职业健康安全管理措施1.所有进人工地人员必须戴安全帽。2.上班前应根据施工项目进行安全交底，安全员每天检查，发现问题及时纠正。3.工地电线按有关规定架设。电闸箱内开关及电器必须完整无损，具有良好的防漏电保护装置，接线正确。各类接触装置灵敏可靠，绝缘良好，无灰、无杂物、固定牢固。4.基槽两侧安装护栏。防护栏杆用架子管搭设，高1.2m，上下两道横杆。5.钢筋及混凝土吊装作业时，由专人指挥，吊臂下不得站人，非施工人员不得进人吊装作业现场。6.混凝土振捣过程中，振捣器应由两人（一人操作振捣器，一人持振捣棒）操作，操作人员必须戴绝缘手套，穿绝缘鞋。'
