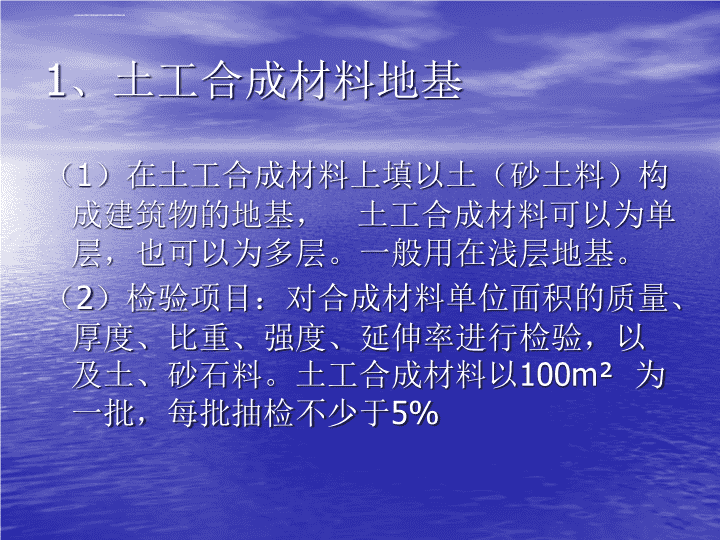

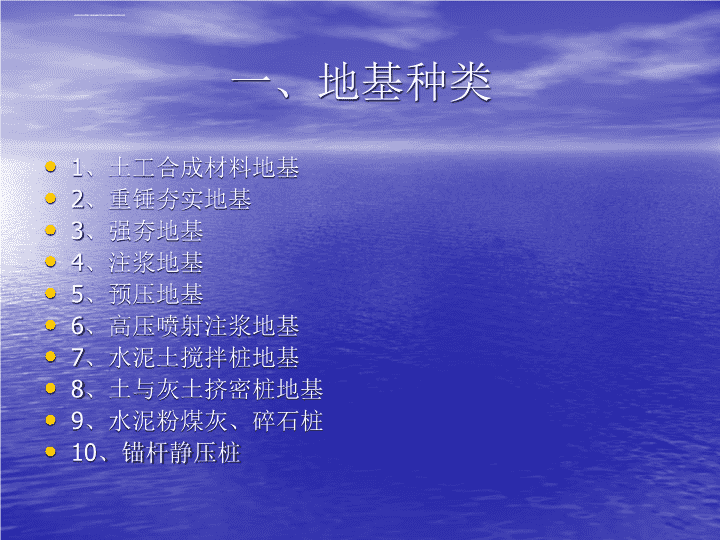

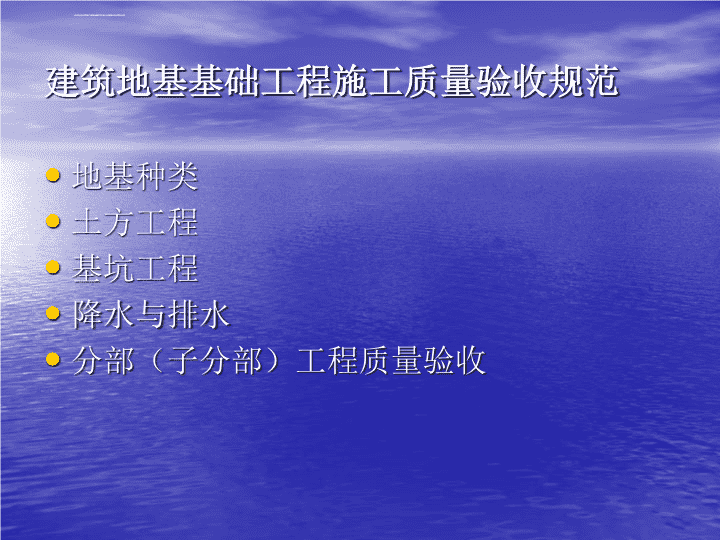

'建筑地基基础工程施工质量验收规范地基种类土方工程基坑工程降水与排水分部（子分部）工程质量验收 一、地基种类1、土工合成材料地基2、重锤夯实地基3、强夯地基4、注浆地基5、预压地基6、高压喷射注浆地基7、水泥土搅拌桩地基8、土与灰土挤密桩地基9、水泥粉煤灰、碎石桩10、锚杆静压桩 1、土工合成材料地基（1）在土工合成材料上填以土（砂土料）构成建筑物的地基，土工合成材料可以为单层，也可以为多层。一般用在浅层地基。（2）检验项目：对合成材料单位面积的质量、厚度、比重、强度、延伸率进行检验，以及土、砂石料。土工合成材料以100m²为一批，每批抽检不少于5% 项序检查项目允许偏差或允许值检查方法单位数值主控项目1土工合成材料强度%≤5置于夹具上做拉伸试验2土工合成材料延伸率%≤3置于夹具上做拉伸试验3地基承载力设计要求按照规定方法一般项目1土工合成材料搭接长度mm≥300用钢尺量2土石料有机质含量%≤5焙烧法3层面平整度mm≤20用2m的靠尺4每层铺设厚度mm±25水准仪土工合成材料地基质量检验标准 2、重锤夯实地基利用重锤自由下落时的冲击能来夯实浅层填土地基，使表面形成一层较为均匀的硬层来承受上部荷载。强夯的锤击与落距要远大于重锤夯实地基。 3、强夯地基基本工艺与重锤夯实地基类同，但锤重与落距要远大于重锤夯实地基。施工前应检查夯锤重量、尺寸，落距控制手段，排水设施及被夯地基的土质。施工中应检查落距、夯击遍数、夯点位置及夯击范围。施工后应检查被夯地基的强度并进行承载力检验。 序项检查项目允许偏差检查方法单位数值主控项目1地基强度设计要求按规定方法2地基承载力设计要求按规定方法一般项目1夯锤落距mm±300钢索设标志2锤重kg±100承重3夯击遍数及顺序设计要求计数法4夯点间距mm±500钢尺5夯击范围设计要求钢尺6前后两遍间歇时间设计要求强夯地基质量检验标准 4、注浆地基将配置好的化学浆液或水泥浆液，通过导管注入土体空隙中，与土体结合，发生化学反应，从而提高土体强度，减少其压缩性和渗透性。施工前：掌握注浆点位置、浆液配比、注浆施工技术参数、检测要求施工中：经常抽检浆液的配比及主要性能指标，注浆的顺序、注浆过程中的压力控制等施工后：检查注浆体强度、承载力等。检查空数为总量的2%~5%，不合格率大于或等于20%时应进行二次注浆。检查应在注浆后15d（砂土、黄土）或60d（粘性土）进行。 项序检查项目允许偏差检查方法单位数值主控项目1原材料检验水泥设计要求合格证或抽样送检注浆用砂：粒径细度模数含泥量及有机物mm%<2.5<2.0<3实验室试验注浆用粘土：塑性指数粘粒含量含砂量有机物含量%%%>14>25<5<3实验室试验粉煤灰：细度烧失量不粗与同时使用的水泥实验室试验%<3水玻璃：模数2.5~3.3抽样送检其他化学浆液设计要求合格证或抽样送检 项序检查项目允许偏差检查方法单位数值主控项目2注浆体强度设计要求取样检验3地基承载力设计要求按规定方法一般项目1各种浆液材料承重误差%<3抽查2注浆空位mm±20钢尺量3注浆孔深mm±100量注浆管长度4注浆压力%±10检查压力表读数注浆地基质量检验标准 5、预压地基在原状土上加载，使土中水排出，以实现土的预先固结，减少建筑物地基后期沉降和提高地基承载力。按照加载方法不同可以分为三类：堆载预压、真空预压、降水预压。施工前：检查施工监测措施，沉降、孔隙水压力等原始数据，排水设施，砂井、塑料排水带等位置。施工中：检查堆载高度、沉降速率。施工后：检查地基强度及要求达到的其他物理力学指标。 项序检查项目允许偏差检查方法单位数值主控项目1预压荷载%≤2水准仪2固结度（与设计要求比）%≤2设计要求3承载力及其他性能指标设计要求按规定方法一般项目1沉降速率（与控制值比）%±10水准仪2砂井或塑料排水带位置mm±100钢尺量3砂井或塑料排水带插入深度mm±200插入时用经纬仪4插入塑料排水带时的回带长度mm≤500钢尺量5塑料排水带或砂井高出砂垫层距离mm≥200钢尺量6插入塑料排水带的回带根数%<5目测预压地基和塑料排水带质量检验标准 6、高压喷射注浆地基利用钻机把带有喷嘴的注浆管钻至土层的预定位置或先钻孔后将注浆管放置预定位置，以高压使浆液或水从喷嘴射出，边旋转边喷射的浆液，使土体与浆液搅拌形成为一固结体。施工时，单独喷出水泥浆的工艺，称为单管法；施工时同时喷出高压空气和水泥浆的工艺，称为二管法；同时喷出高压水、高压空气和水泥浆的工艺，称为三管法。 施工前：检查水泥、外掺剂的质量，桩位，压力表、流量表的精度和灵敏度，高压喷射设备的性能。施工中：检查施工参数包括压力、水泥浆量、提升速度、旋转速度及施工程序。施工后：检查桩体的强度、平均直径、桩身中心位置、桩体质量及承载力等。桩体质量及承载力应在施工结束后28d进行。 项序检查项目允许偏差检查方法单位数值主控项目1水泥及外掺剂质量符合出厂要求合格证或抽样送检2水泥用量设计要求查看流量表及水泥浆水灰比3桩体强度或完整性检验设计要求按规定方法4地基承载力设计要求按规定方法高压喷射注浆地基质量检验标准 项序检查项目允许偏差检查方法单位数值一般项目1钻孔位置mm≤50钢尺量2钻孔垂直度%≤1.5经纬仪测钻杆3孔深mm±200钢尺量4注浆压力按设计参数指标查看压力表5桩体搭接mm>200钢尺量6桩体直径mm≤50钢尺量7桩身中心允许误差≤0.2D开挖后桩顶下500mm处钢尺量 7、水泥土搅拌桩地基利用水泥作为固化剂，通过搅拌机械将其与地基土强制搅拌，硬化后构成的地基。施工前、施工中和施工后检查项目同高压喷射注浆地基检查项目。 项序检查项目允许偏差检查方法单位数值主控项目1水泥及外掺剂质量设计要求合格证或抽样送检2水泥用量参数指标查看流量计3桩体强度设计要求按规定办法4地基承载力设计要求按规定办法一般项目1机头提升速度m/min≤0.5量机头上升距离及时间2桩底标高mm±200测机头深度3桩顶标高mm+100-50水准仪（最上部500mm不计入）4桩位偏差mm<50钢尺量5桩径<0.04D钢尺量（D为桩径）6垂直度%≤1.5经纬仪7搭接mm>200钢尺量水泥土搅拌桩地基质量检验标准 8、土与灰土挤密桩地基在原土中成空后分层填以素土或灰土，并夯实，使填土压密，同时挤密周围的土体，构成坚实的地基。施工前：检查土及灰土的质量、桩孔放样位置等。施工中：检查桩孔直径、桩孔深度、夯击次数、填料的含水量等。施工后：检查成桩的质量及地基承载力。 项序检查项目允许偏差检查方法单位数值主控项目1桩体及桩间土干密度设计要求现场取样检查2桩长mm+500测桩管长度3地基承载力设计要求按规定方法4桩径mm-20钢尺量一般项目1土料有机物含量%≤5试验室焙烧法2石灰粒径mm≤5筛分法3桩位偏差满堂布桩≤0.4D条基布桩≤0.25D钢尺量，D为桩径4垂直度%≤1.5经纬仪测量桩管5孔径mm-20钢尺量土与灰土挤密桩地基质量检验标准 9、水泥粉煤灰、碎石桩用长螺旋钻机钻孔或者沉管桩基成孔后，将水泥、粉煤灰和碎石混合搅拌后，泵压或经下料斗投入孔内，构成密实的桩体。施工前：水泥、粉煤灰、砂及碎石符合设计要求。施工中：检查桩身混合料的配合比、塌落度和提拔钻杆速度、成空深度、混合料灌入深度。施工后：检查桩顶标高、桩位、桩体质量、地基承载力以及褥垫层的质量。 项序检查项目允许偏差检查方法单位数值主控项目1原材料设计要求产品合格证或抽样送检2桩径mm-20钢尺量或计算填料量3桩身强度设计要求查28d试块强度4地基承载力设计要求按规定办法一般项目1桩身完整度按桩基检测技术规范按桩基检测技术规范2桩垂直度%≤1.5经纬仪测桩管3桩位偏差满堂布桩≤0.4D条基布桩≤0.25D钢尺量，D为桩径4桩长mm+100测桩管长度或垂球测孔深5褥垫层夯填度≤0.9钢尺量水泥粉煤灰碎石桩复合地基质量检验标准 10、锚杆静压桩利用锚杆将桩分节压入土层中的沉桩工艺。锚杆可用垂直土锚或临时锚在混凝土底板、承台中的地锚。施工前：检验成品桩外观及轻度检验，接桩用焊条或半成品硫磺胶泥应有产品合格证，或送有关部门检验，检验压桩所用压力表、锚杆规格及质量。硫磺胶泥半成品每100kg做一组试件（3件） 施工中：检查压力、桩垂直度、接桩间歇时间、桩的连接质量及压入深度。重要工程应对焊接接桩的接头做10%的探伤检查。施工后：硬座桩的承载力及桩体质量的检验。 项序检查项目允许偏差检查方法单位数值主控项目1桩体质量检验按桩基检测规范按桩基检测规范2桩位偏差见附表1钢尺量3承载力按桩基检测规范按桩基检测规范一般项目1成品桩质量：外观外形尺寸强度表面平整，颜色均匀，掉角深度<10mm，蜂窝面积小于总面积0.5%满足设计要求满足设计要求产品合格证或钻心试块2硫磺胶泥质量设计要求产品合格证或抽样送检静力压桩质量检验标准 项序检查项目允许偏差检查方法单位数值一般项目3接桩电焊接桩：焊缝质量电焊结束后停歇时间符合设计要求符合设计要求min>1.0秒表测定硫磺胶泥接桩：胶泥浇筑时间浇筑后间歇时间minmin<2>7秒表测定秒表测定4电焊条质量符合设计要求合格证5压桩压力%±5压力表读数6接桩时上下节平面偏差接桩时节点弯曲矢高mm<10<1/1000L用钢尺量L为两节桩长7桩顶标高mm±50水准仪 项项目允许偏差1盖有基础梁的桩：（1）垂直基础梁的中心线（2）沿基础梁的中心线100+0.01H150+0.01H2桩数为1~3跟桩基中的桩1003桩数为4~16跟桩基中的桩½桩径或变长4桩数大于16根桩基中的桩：（1）最外边的桩（2）中间桩1/3桩径或边长½桩径或边长注：H为施工现场地面标高与桩顶设计标高的距离。预制桩（钢桩）桩位的允许偏差（mm）附表1 二、土方工程1、土方开挖（1）土方开挖前应检查定位放线、排水和降低地下水位系统，合理安排土方运输车的行走路线及弃土场。（2）施工过程中应检查平面位置、水平标高、边坡坡度、压实度、排水、降低地下水位系统，并随时观测周围的环境变化。 临时性挖方的边坡值应符合下表规定 '
