基础工程施工浅谈毕业论文

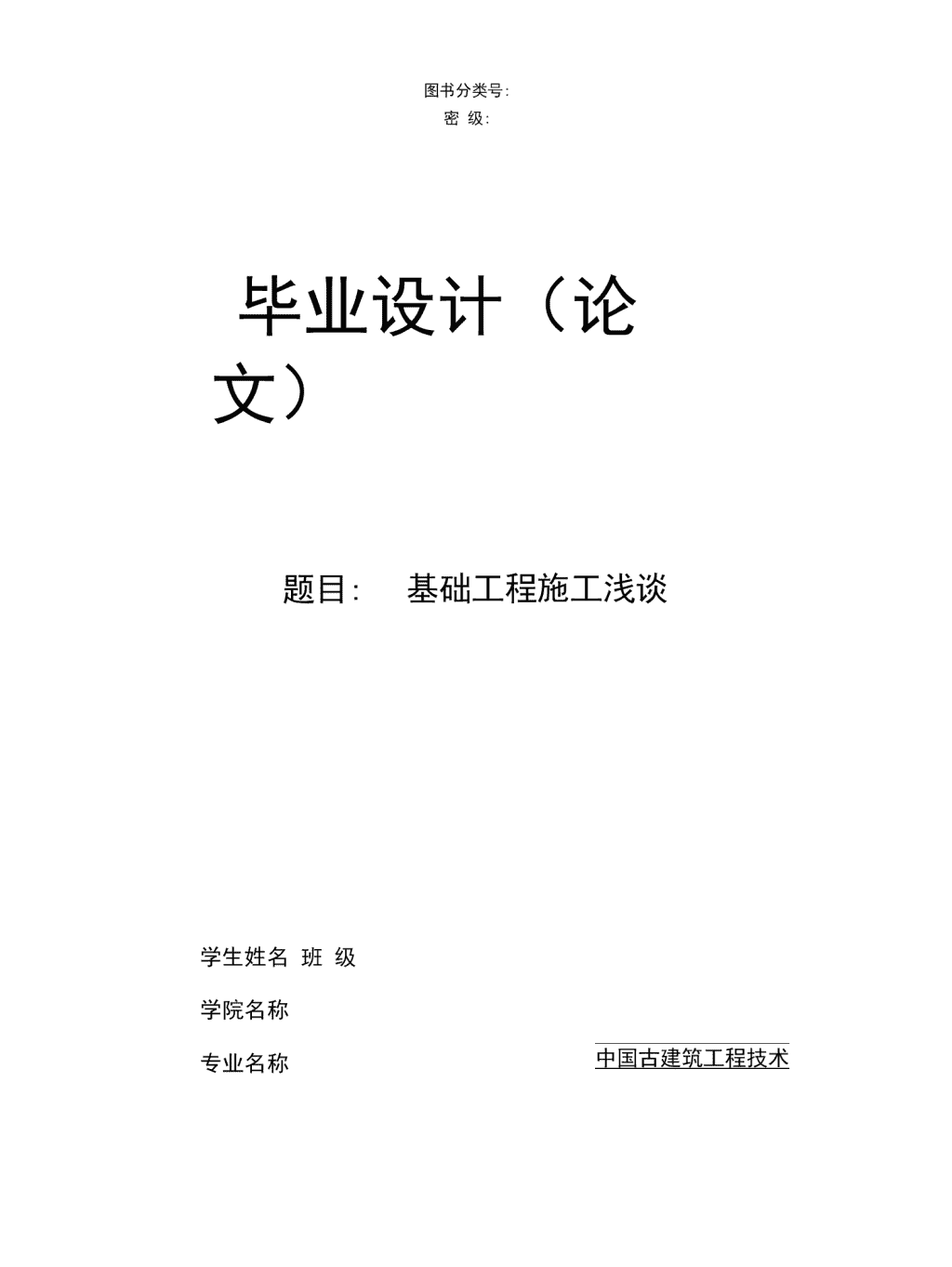

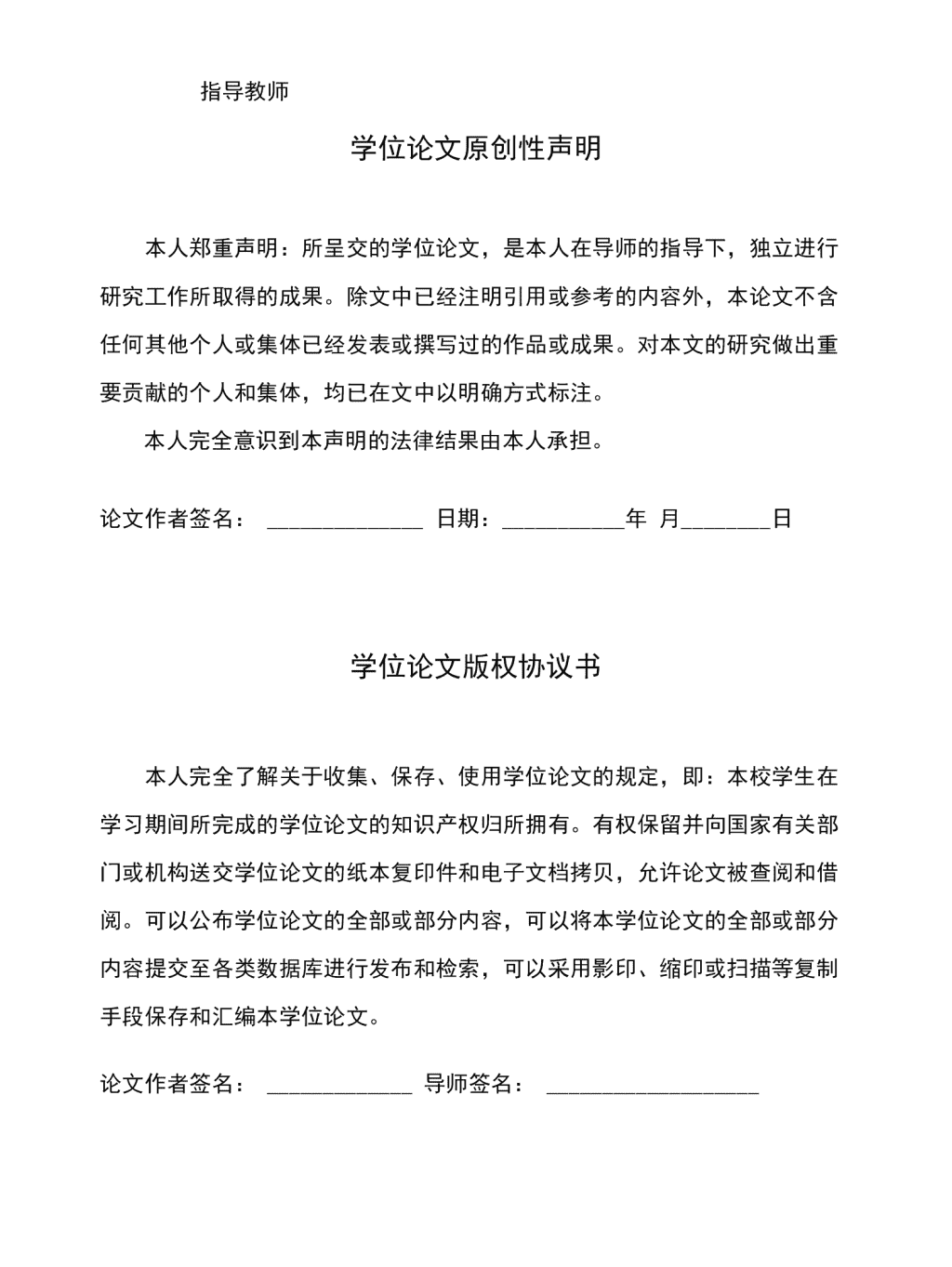

'图书分类号:密级:毕业设计（论文）题目:基础工程施工浅谈学生姓名班级中国古建筑工程技术学院名称专业名称 指导教师学位论文原创性声明本人郑重声明：所呈交的学位论文，是本人在导师的指导下，独立进行研究工作所取得的成果。除文中已经注明引用或参考的内容外，本论文不含任何其他个人或集体已经发表或撰写过的作品或成果。对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标注。本人完全意识到本声明的法律结果由本人承担。论文作者签名：日期：年月日学位论文版权协议书本人完全了解关于收集、保存、使用学位论文的规定，即：本校学生在学习期间所完成的学位论文的知识产权归所拥有。有权保留并向国家有关部门或机构送交学位论文的纸本复印件和电子文档拷贝，允许论文被查阅和借阅。可以公布学位论文的全部或部分内容，可以将本学位论文的全部或部分内容提交至各类数据库进行发布和检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。论文作者签名：导师签名： 日期：年月日日期：年月日 摘要基础工程就是采用工程措施，改变或改善基础的天然条件，使Z符合设计要求的工程。任何建筑物都建造在一定的地层上，建筑物的全部荷载都由它下面的地层來承担。受建筑物影响的那一部分地层称为地基，建筑物与地基接触的部分称为基础。桥梁上部结构为桥跨结构，而卜•部结构包括桥墩、桥台及其基础。基础工程包括建筑物的地基与基础的设计与施工。地基与基础在各种荷载作用下将产生附加应力和变形。为了保证建筑物的正常使用与安全，地基与基础必须具有足够的强度和稳定性，变形也应在允许范围Z内。根据地层变化情况、上部结构的要求、荷载特点和施工技术水平，可采用不同类型的地基和基础。地基可分为犬然地基与人工地基。未经人工处理就可以满足设计要求的地基称为天然地基。如果天然地层土质过于软弱或存在不良工程地质问题，需要经过人工加固或处理后才能修筑基础，这种地基称为人工地基。基础根据埋置深度分为浅基础和深基础。通常，将埋置深度较浅（一般在数米以内）且施工简单的基础称为浅基础；若浅层土质不良，需将基础置丁•较深的良好土层上II施工较复杂时则称为深基础。基础埋置在土层内深度虽较浅，但在水下部分较深，如深水中桥墩基础，称为深水基础，在设计和施工中有些问题需要作为深基础考虑。桥梁及各种人工构造物常用天然地基上的浅基础。当需设置深基础时常采用桩基础或沉井基础，而我国公路桥梁应用最多的深基础是桩基础。该论文有图12幅，表3个，参考文献16篇。关键词：旋喷；钢板桩；施工测量； 摘要I目录111绪论2主要施工方法3钢支撑施工工艺124轻型井点降水施工145土方开挖156安全目标及保证措施167质量管理体系及保证措施228应急预案桩基础施工测量2810结论37参考文献39作者简历40TT 1绪论1.1概述基础工程就是采用工程措施，改变或改善基础的犬然条件，使Z符合设计要求的工程。任何建筑物都建造在一定的地层上，建筑物的全部荷载都由它下面的地层来承扌口。受建筑物影响的那一部分地层称为地基，建筑物与地基接触的部分称为基础。桥梁上部结构为桥跨结构，而下部结构包括桥墩、桥台及其基础。基础工程包括建筑物的地基与基础的设计与施工。地基与基础在各种荷载作用下将产生附加应力和变形。为了保证建筑物的正常使用与安全，地基与基础必须具有足够的强度和稳定性，变形也应在允许范围之内。根据地层变化情况、上部结构的耍求、荷载特点和施工技术水平，可采用不同类型的地基和基础。地基可分为天然地基与人工地基。未经人工处理就可以满足设计要求的地基称为天然地基。如果天然地层土质过于软弱或存在不良工程地质问题，需要经过人工加固或处理后才能修筑基础，这种地基称为人工地基。基础根据埋置深度分为浅基础和深基础。通估，将埋置深度较浅（一般在数米以内）且施工简单的基础称为浅基础；若浅层土质不良，需将基础置于较深的良好土层上且施工较复杂时则称为深基础。基础埋置在土层内深度虽较浅，但在水下部分较深，如深水小桥墩基础，称为深水基础，在设计和施工中有些问题需要作为深基础考虑。桥梁及各种人工构造物常用天然地基上的浅基础。当需设置深基础吋估采用桩基础或沉井基础，而我国公路桥梁应用最多的深基础是桩基础。下面就以木人在实习间的一工程为例，谈谈施工中的注意事项和问题处理等。本工程为宝钢冷轧薄板厂新增2#立式包装机组工程基坑工程专项施工方案。2#立式包装机组设备基础在冷轧薄板厂成品库车间内,平面尺寸约为4.468X19.125m,开挖深度5.800m（其中集水坑处为6.600m,净尺寸600*600,位于基坑角落），基础底板厚度900mm,侧壁厚度850mm,侧壁内外侧均设牛腿，内侧牛腿标高-1.803mm,外侧牛腿标高-0.355mm,基础东北角（靠7B/705轴线）设一从地面通往底板的楼梯。±0.000n）ni平面设三个平台，与基础侧壁连接成一个整体。基础共有24套PHC400B95桩，桩长50、55m,其中14套设置在基础底部，2 套设置在楼梯休息平台下，8套设置在土0.000mm平面三个平台卜基础外侧侧壁距离原冇厂房7B列柱基5250mo原冇厂房是钢筋混凝十.排架结构，屋架为钢结构，下弦标高为13.000mo厂房跨度为30m,设两台20吨行车，轨顶标高10.000m。原有厂房柱基埋深-2.000m,尺寸为3200*4200*2000,为杯口独立基础。基坑采用9m拉森IV钢板桩（集水坑局部加长至12m）进行支护，H400*400*13*21围標，D406*12钢管@4500对顶支撑,北侧（靠7B列）操作面为1200mm,南侧操作面为1500mm,东西两侧操作面均为1000mm。基坑边距离7B列柱基4050nun（7B/705处距离为800mm）o钢板桩基坑范围内的包含池底及楼梯部分的16根PHC桩，而土0.000mm平而三个平台的8根PIIC桩在基坑外侧，即钢板桩拔出后，再施工±0.000!™平面三个平台。施工总平面布置图及厂房剖面图如下： 施工区城睥o林料堆放场地1.1.1研究目标通过这几个月的实习工作，掌握基础工程施工的基木技术，包括识图,仪器放样，现场问题协调。从而为即将进入社会的口己积累经验。一个工程项目从立项、规划、设计、审核到施工，及至竣工验收，资料归档管理，整个流程，环环相扣，任何环节都不能有丝毫闪失，否则其所引起的损失均是难以估量的。其中，作为施工这一至关重要的一环，是一个将设计意图转换为实际的过程，在此过程屮，许多设计屮考察欠缺，或是同实际情况有出入的问题都会一一凸现出来，甚至同以后使用维护相关的问题也会冇所暴露，值得重视，更何况其任一道工序均会对整个工程质量产生致命的缺陷。因此，对于项目的现场施工管理，必须百分Z百的重视、投入。2主要施工方法2.1施工顺序静压桩f高压旋喷桩f钢板桩施工f降水f—3m十.方开挖f围標、支撑施工一 土方开挖至-5.8m（-6.6m）—垫层浇注f基础施工至一3.7n）f拆除支撑、拆围槻一基础施工至0.000m-＞拔钢板桩2.2静压桩施工静压桩施工技术是用静力压桩机或利用桩架H重及桩顶的配重，将桩徐徐压入土体中的一种工程桩施工技术。随着建筑业的不断发展，静压预应力管桩应用越来越广泛，运用工程实例介绍预应力管桩施工技术及质量控制的一些关键环节。机械选择压桩机的选型一般按1-2〜1・5倍管桩极限承载力取值，静压桩机采用抱压式，本工程选用全液压静力压桩机（YZY—900型）桩机。压桩速度为1.8m/mine桩机的压力仪表按规定送检。2.2.1施工准备1）场地要求现场的坡度不宜大于1/100,地耐力应不小于140KN/m。当桩机上坡时，坡度应控制在10%,上坡时卸掉桩机配置。对桩机处的地面有混凝土地坪及旧有建筑物基础，应予凿除。桩机最小工作半径：桩位中心距周边建（构）筑物应大于1/2压桩机宽度+1・0叫且对建（构）筑物应有保护措施。2）管桩堆放管桩进场前应有出厂合格证和检验报告，强度应达设计值的100%。现场堆放不能超过4层。堆放在坚实、平整的场地上，以防不均匀沉降造成损桩，并采取可靠的防滚、防滑措施。3）桩位测量定位根据基准点进行放样，将轴线控制点引出6〜8叫做好测量控制网。桩位可打短钢筋并洒白石灰醒口标识。桩位测量允许偏差值：单桩lorr11n,群桩20mm。4）工艺流程桩位测量定位一桩机就位一吊桩一对中一焊桩尖一压第1节桩一焊接接桩一压第n节桩一（送桩）一终桩。2.2.2压桩技术1）桩机就位桩机移至桩位置，将桩机调平，使夹持器的中心对正桩位中心。2）管桩就位用桩机上的吊车吊起就近的管桩，指挥员指令吊车慢慢把管桩 放入夹持箱内。当管桩下放至地面lOem处停车，夹持器把管桩夹紧，吊车的吊钩放松。夹桩的压力不大T5Mpa,并应逐次加压。3）压桩a压好第1节桩是保证整根压桩质量的关键，定位和垂直度应严格控制，压人时，先应根据机上水平仪调平机台，同时须在桩机的正面和侧面分别设经纬仪或吊线锤，监控卜•桩垂直度，桩身垂直度偏茅不宜大于0.5%,乐桩速度不得大于2M/rainob应合理调配管节长度，尽量避免接桩时桩尖处于或接近硬持力层，管桩接头数不宜超过3个。同一承台桩的接头位置应相互错开。c由于全风化岩面起伏变化大，管桩终压后会造成桩长不一，有砍桩与超送（后接桩），露出地面的管桩应及时截桩，截至地面以下300〜500nwn,以免桩机行走时损坏管桩。d现场测量员对压桩过程进行全程测点测量，以保证桩的垂直度。e遇下列情况Z—时应暂停压桩，并及时与设计、监理等有关人员研究处理：①压力值突然下降，沉降量突然増大；②桩身混凝土剥落、破碎；③桩身突然倾斜、跑位，桩周涌水；④地面明显隆起，邻桩上浮或位移过大;⑤按设计图上要求的桩长压桩，压桩力未达到设计值；⑥单桩承载力已满足设计值，压桩长度不能达到设计要求。6）桩压好后桩头高出地面的部分及时截除，严禁施工机械碰撞或将桩头用作拉锚点，送桩遗留的孑L洞宜用小木板进行覆盖。f本工程在压桩过程中认真记好压桩时间，压人桩长、所施压力等读数，以判断桩的质量和承载力。4）接桩本工程的桩接头采用C0气体保护焊，以C0气体在电弧周围造成局部的保护层，C0纯度要求不低于99.5%,否则会降低焊缝机械性能和产生气孔，焊接作业区应设逢布防风措施。2.3咼压旋喷桩施工市于现场施工限制，现已调整取消。2.4钢板桩施工2.4.1钢板桩施工前准备1）・钢板桩种类选择：本工程采用拉森IV型支护，桩顶标高-1.500m（积水坑局部桩顶标高提高至-0.5m）。 2）.靠7B列的钢板桩距离外侧工程桩（±0・000ni平台）较近，若工程桩施工过程屮桩位偏差较大，导致其与钢板桩相碰，则需将钢板桩整体外移，保持平直整齐，避免不规则的转角。3）.长度选择：根据设计要求选择长度为9m（集水坑局部加长至12m）。4）.打桩机械选择：采用PC450型振动机械打桩机。5）.钢板桩的进场验收：钢板桩进场使用前应进行检验，保证桩身挺直,连续锁口应无缺损，经检验合格的钢板桩在堆放时应避免沉陷弯曲和碰撞。钢板桩检验标准应符合下表的规定。序检查项目允许偏差或允许值检查方法号单位数值1桩垂直度%<1用钢尺量2桩身弯曲度<2%L用钢尺量，L为桩长3齿槽平宜度及光滑度无电焊渣或毛刺用lm长桩段做通过试验4桩长度不小于设计长度用钢尺量6).特种作业人员及机械设备进场查验：作业人员必须经过三级安全教 育，安全技术交底，由项目部发放《安全准入证》后，方可进场作业。特种作业人员应持证上岗，施工机械应冇设备年审合格证书，经项口部管理人员和监理确认后，方可进行施工。2.4.2板桩打入1).振动机械手一次将张钢板桩(集水坑局部加长至12m)打入。2).板桩打入方式选择，打设方式采用“单独打入法”，逐根打入直到打桩工程结束。3).板桩打设工艺流程：测量放线一开挖导沟一机械手吊起板桩就位插桥一振动打入设计标高〜桩机移位一重复施工至打桩结束 pos006Z(3700L=12m.fiW»-05tr.g.4000LSAf>M<.L=9m,OW-1.5mOLOV—♦2112400062.4.3板桩打设技术要求1)・在过程小为保证板桩的垂直度，用两台经纬仪在互相垂直的两个方向加以控制。2).打设前，测量定位放线，桩按线插入就位。3).为防止锁口屮心线平面位移，在进行方向的钢板桩锁口处设卡板阻止位移。4).开始打设的第一、第二块钢板桩的打入位置和方向要确保精确，它可以起样板导向作用。第一、第二块钢板桩打设，一般每打入lm应测量一次。5).打入质量验收标准，按口前国家规定打设钢板桩允许误差，桩顶标高±100mni,轴线偏差±100nmi,板桩垂宜度不大于1%。6).钢板桩的转角和封闭合拢：平面转角处必须采用连接角桥。由于板桩墙的设计长度有时不是钢板桩标准宽度的整数倍，或钢板桩打入 1).吋的倾斜且锁口部有空隙，这些都会给板桩墙的最终封闭合拢带來困难，这时可采用异型板桩、轴线修整等方法解决。2.4.4打设时问题的处理1).阻力过大不易贯入：原因主要是在坚实的砂层、砂砾层中丿施工板桩,阻力过大，对这种情况，因为采用振动法，基本能解决此问题。2).向打设前进方向倾斜：在软土屮，由于阻力大于板桩与土体间的阻力，使型钢易向前进方向倾斜。纠正方法是用卷扬机和钢丝绳将板桩反向拉住后再锤击，或用特制的楔形板桩进行纠止。3).为防止渗漏，土方开挖前，坑外沿钢板桩进行压密注浆，注浆深度为T.5nT-7・5m,厚度1・5米,如下图所示。 10.00013.000IOCCO20用-1.2撤鋼/、-0.500L50d50930000-10.5Q0mJk初(？2?兀轍輕悔//-2.00Qm000970054—L-IF7A2.4.5钢板桩的拔除1).设备基础施工至0.000m,混凝土强度达到设计强度70%以上时，方可开始拔桥。2).拔桩前必须对开挖过程屮遇到的问题等做详细的调查，由此判断拔桩作业的难易程度，做好事先准备。3).钢板桩拔除前，侧琏两侧回填砂夹石必须密实，干容重不小于17KN/n)3,防止因回填不均匀而在拔桩过程屮因拔桩反力作用而造成基础侧壁侧向位移而破坏。4).拔桩吋采用与打桩同样的设备PC450机械手。5).拔桩顺序：对于封闭式钢板桩墙，拔桩的开始点离开桩角5根以上,必要时还可间隔拔除。拔桩顺序一般与打桩顺序相反。6).板桩拔除吋会形成孔隙，必须采用砂及吋进行填充。2.5压密注浆施工2.5.1施工工序流程 1)・放孔f钻孔一注浆液制备f注浆。2.5.2施工方法1).放孔每个注浆孔的间距设计为1・5叽为了尽量减少对地坪的破坏，孔位放好以后，采用工程钻机钻孔除去地坪混凝土。2).钻孔采用的钻探设备为XY-1型钻机，钻孔直径llOmmo3).注浆液制备注浆液采用42.5普通硅酸盐水泥，水灰比为0.5,并加入0.3%的三乙醇氨为早强剂。4).注浆在注浆初期水灰比采用1：1,若“吃浆”均匀，可增大水灰比的浓度，直至0.5：lo当注浆压力达l.OMPa,并不“吃浆”，或在其他地方有冒浆现象吋，应停止注浆。 3钢支撑施工工艺3.1施工流程1)・在挖土至-3山后，按照自西向东的方向安装围楝、支撑和角撑。2).支撑挖土的原则先撑后挖，基底垫层加厚至200mm,坑内满浇，相当于形成一道支撑，垫层与钢板桩间用15nini厚胶合板隔离，便于拔桩，尽量减少基坑因暴霜时间过长而引起围护位移变形。705.702.3700丄2300,400,•2795•4500.45004500■4缶0.21124彖olnl寸『006CJ0006支撑平面布直图(中心标高一2.5m)3.2支撑安装1)・支撑安装阶段，基坑己开挖至-3ni,不宜使用厂房内行车进行支撑安装，采用30吨汽车吊一台进行围擦、支撑的安装。2).按照设计图纸要求，以支撑轴线拉麻线检验支撑位置，现场丈量复核实际长度尺寸，然后将支撑尺寸编号入册，按实际丈量同时拼装支撑长度，缩短工期。3).支撑安装方式，用吊车配合施工进行支撑安装。钢支撑吊装到位，松开吊钩，将2台100吨液压千斤顶放入顶压位置，施工时保证千斤顶仲力一致，接通油管后开泵施加预应力，根据设计计算书，预 应力施加到20KN后，在活络头子中楔紧垫块，并烧焊牢固，然后回油松开千斤顶，完成该根支撑的安装。4).5).仔细检查各节点的焊接情况，待全部节点检查合格后，逐步进行施加预应力。支撑拆除根据施工进度要求，在设备基础侧壁浇筑至-3.7m后，拆除外侧模板，保留内侧模板及支撑，冋填砂夹石至-3.9m,浇筑200mm厚混凝土至-3.7m（相当于增加一道支撑），混凝土与钢板桩Z间用15厚胶合板隔离，便于拔桩。混凝土达到设计强度的80%后，拆除支撑。 4轻型井点降水施工基坑降水采取坑内轻型井点降水措施，抽水设备采用①50型射流泵轻型井点设备，基坑采用8・0ni的井点管。井点管布置时毎3.6m设置一根3ni长井管，排导夹层屮的地下水。滤管长l・2m,井点管间距1.2m。井点降水工艺流程：定位放线一挖井点管沟椚一铺设集水总管一冲孔一安装井点管、填砂滤料、上部填粘土密封一用弯联管将井点管与总管接通一安装抽水设备与总管连接一安装水箱和排水管一开动射流泵排气再开动离心泵抽水。井点管埋设采用水冲法，冲管采用50mm的冲水钢管。冲孔时人工将冲管竖起，插入挖好的小坑内，另一端用胶皮管与高压水泵连接，开动水泵，高压水向冲嘴喷出冲成圆孔。冲孔时冲管应垂直插入土内，并做上下左右摆动，加剧土的松动，加速下沉速度并保持垂直。冲孔直径30cm左右，冲孔深度比井点设计深度大50cm左右。井孔冲成后，即拔出冲管，插入井点管，井点管与井壁Z间用粗砂灌实，距地而0.5m^l.0m深度内，用粘土填塞密实，以防止漏气。井点管埋设完毕，应接通总管与抽水设备，接头要严密，并进行试抽水，检查冇无漏气、淤塞现象，出水是否正常，如冇异常情况，应检修好方可使用。井点使用时，为保证连续不断抽水,配置双电源，以防断电。一般抽水3〜5d后水位降落漏斗基本趋于稳定，正常出水规律是“先大后小，先混后清”，如不上水或水一直较混，或出现清后乂混的情况，应立即检查纠正。施工过程中，派专人对整个降水、抽水过程进行监控、检查、维护。出水保持清洁，且出水量明显减少（一般为厂10天），即可开挖基坑，基坑开挖后，轻型井点降水不再使用，改为坑内积水坑排水。土方开挖1)・土方开挖的原则：必须遵循“先撑后挖”的原则。2).挖土机械及方式：采用1台18米lm3长臂挖机，进行土方开挖，土方用5辆口卸汽车运走。 1).基坑开挖预留结构施工操作面1200^1500mm宽，距坡脚300mm设置300*300排水沟，基坑四角设500*500*600的集水坑，集水采用排水泵抽出。2).在开挖好的基坑内，设置供人员、材料上下的临时通道和卸料平台。3).土方的处置：按宝钢工管部关于土方外运管理相关规定、宝钢标化管理的规定等相关文件的规定执行。4).开挖过程中严禁挖机碰撞和损坏工程桩等。5)・土方开挖后，及时浇筑碇垫层，防止基底曝露时间过长而产生扰动。6).基坑开挖土方运至业主指定地点。挖土过程中基坑底部留200厚进行人工捡底。7).基坑开挖至基底时，首先浇注-5.8m的垫层，待犁层强度达到设计强度的80%后，开挖至-6.6m的集水坑，支反模浇注混凝土。8).反铲挖机在停］上施工时必须停放在基坑坑边外安全地段，禁止停放在基坑边缘不安全处。9).为保证基坑的稳定，利于创文明工地要求，现场不堆土，土方开挖后运至指定位置。 安全目标及保证措施6.1安全目标伤害事故为零、重大险肇事故为零；施工现场火灾、机械设备事故为零；安全质量标准化达到优良。6.2安全施工方针坚持“安全第一、预防为主”的方针，全面落实安全生产责任制。安全管理组织架构6.3危险源辨识2#、"/：式包装机组设备基础施丁危险源辨识表序号作业/活动/设施/场所危险源重大一般可能导致的事故控制措施备注1施工机械有缺陷机械伤害，倾覆等d2土方开挖施工机械的作业位置不符合要求倾覆，触电等d3挖土机司机无证或违章作业V机械伤害等Cxd4其他人员违规进入挖土机作业区域V机械伤害等b、d1支护方案或设计缺乏或者不符合要求坍塌等a2基坑支护临边防护措施缺乏或者不符合要求V坍塌等a.d3未定期对支撑、边坡进行监视、测量V坍塌等b、d 4排水措施缺乏或者措施不当V坍塌等d5积土料具堆放或机械设备施工不合理造成坑边荷载超载/V坍塌等b、d6人员上下通道缺乏或设置不合理V髙处坠落等b、d7基坑作业环境不符合要求或缺乏垂直作业上下隔离防护措施V高处坠落，物体打击等a1高处作业员工作业违章V高处坠落等c2安全网防护或材质不符合要求V高处坠落、物体打击等d3临边与“四口”防护措施缺陷高处坠落等d1施工用电作业外电防护措施缺乏或不符合要求V触电等d2接地与接零保护系统不符合要求V触电等d3用电施工组织设计缺陷V触电等c、d1起重吊装作业（支撑安装）起重设备有缺陷V机械伤害d2钢丝绳与锁具不符合要求V物体打击d3路面地耐力或铺垫措施不符合要求y/设备倾翻b、d4司机操作失误V机械伤害c5违章指挥V机械伤害c6吊装超载作业V设备倾翻b、d控制措施包括：a.制定目标、指标和管理方案；b、执行运行17 控制程序；c、教育与培训；d、监督检查；C、制定应急预案6.4控制措施6.4.1打、拔钢板桩安全技术措施1)・打桩施工人员必须学习理解木工程的施工顺序和施工方法，工作时必须戴好安全帽，穿好工作服，工作鞋，戴好防护套，工作人员上班后，必须坚守岗位，不得擅自离岗，工作时集中精力，认真搞好安全生产。2)・打、拔桩时用红白警示绳围出打、拔桩施工区域，不得有随便进入,安排专人看管。3).钢板桩在堆放过程中整齐、稳定，防止滑落。6.4.2挖土与基坑临边防护1)・在基坑挖土开始前，应将抢险材料和设备准备好，发现异常立即采取措施。2).土方开挖时派专人对基坑周围进行检查，按监测方案对(钢板桩)围护结构进行监测，如监测值发生突变达到警戒值立即增加支撑，再进行紧急监测。3).挖土机站位耍注意土坡的稳定性，发现钢板桩位移过大或有倾塌可能吋，要停止挖土，挖土机立即撤离，及时采取加固措施。4).挖机距基坑边应保持安全距离，基坑周边严禁超堆土方和材料等荷载。5).对于土质较差，施工周期长，基坑较深的设备基础，挖土机要有专人指挥，不得损坏桩和危及他人安全。6).挖土机在挖土过程中回转半径内禁止有作业人员，特别是在基坑配合清底的施工作业人员，必须和挖机斗保持一定安全距离。7).基坑边坡安全线内不准机械行驶、停放，基坑四周的堆载物不得超过支护结构(放坡)设计时所考虑的允许附加荷载。8).挖土机在施工过程中严禁碰撞支护结构，防止支护结构遭到破坏。9).基坑四周设l・2ni高围护栏杆，并设置通道、上下梯、操作平台，防止施工人员在工作中发生意外。基坑施工人员上卜•通道搭设马道。10).土方开挖过程中对已完成的PHC桩要进行标识，对高出设计标高的桩要进行截桩，截桩采用机械切割机。截桩过程中，应该注意截桩 高度，1.5m以上的，应分段截桩，不分段时上部应有保护措施。11).基坑周围设钢管围护，围护高度不低于1.2m,钢管立柱间距1.5m,设三道横杆。6.4.3机械设备安全技术措施1)・严格执行机械设备保养规程、安全规程和安全操作规程，设备进场应履行好验收制度。验收合格挂牌后方可使用，未经验收或验收不合格者一律不准使用。2).3).严格执行“三定”（定机、定人、定岗位）制度。严格执行条例制度和定期保养制度。设备的清洁、润滑、紧固、调整和防腐工作应贯穿于操作的前、中、后各个过程，当机械设备运转到保养周期定额工时时，必须按规定进行保养，严禁机械设备超负荷使用、带病运转或运转中进行维修。4).机械操作人员须身体健康、持证上岗。操作人员对违反操作规程的指令有权拒绝执行。5).机械操作人员和配合操作人员按规定穿戴劳防用品；长发不得外露;严禁酒后操作。6.4.4防火安全技术措施1)・2).3).施工现场应设防火安全管理人员，建立三级防火责任制。重点部位建立安全制度且制度上墙。严格三级动火审批制度，操作时带好两证一器，落实好监护人，严格执行“十不烧”制度。4).合理布置相应的消防器材，消防器材必须进箱放置，重点部位按规定设置相应的消防器材。5).焊、割作业点与氧气瓶、乙烘瓶的距离不得小于10m；与易燃易爆品的距离不得小于30m；使用时，氧气瓶与乙烘瓶的距离不小于5叽氧气、乙块瓶专设仓库，两瓶不得散放，必须进库，加以严格管理。6).7).8).6.4.5严格执行公司相关文件的禁烟规定，施工区域严禁吸烟。加强对易燃易爆品的管理。加强电气管理，防止发生电气火灾。用电安全技术措施1)・对操作人员进行安全思想教育，提高安全意识，实行持证上岗制度,不经培训或无证者，不得进行上岗操作。 1).在降水、排水过程中，需耍移动水泵时，必须断掉电源方可移动，深井降水水泵需要配置备用电源。2).夜间需要加班作业时，照明亮度必须满足施工要求。深基坑内光线不足，，且环境潮湿，应采用24V安全照明灯貝。电箱及电缆均应采用套有绝缘橡胶的钢筋钩子架设，不得随地摆放，更不得浸泡在水中。开关箱中漏电保护器的额定漏电动作电流不应大于30mA,额定漏电动作时间不应大于0.Iso使用于潮湿或有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA,额定漏电动作时间不应大于0.ISo3).电焊机使用，外壳必须有保护接地，一、二次进出线的接线端部应有保护罩。电焊线应无破损，地线、焊线应同时拉走，防止施焊时烧坏设备，施焊人员不得赤手施焊。4)・电、气焊作业人员，一定要坚持十不烧的原则，作业前查看四周有无易燃物品，如容易引起火灾，危险作业点，施工时应派人监护，监护人员带上消防器材(灭火器)，监护人员必须坚守工作岗位，不得擅白离开工作岗位。6.4.6起重作业安全技术措施1)・吊车等起重设备有年检合格证书，经过监理审核后方可使用。 1).起吊用的钢丝绳、吊具应符合规范规定的要求，否则应予以更换。2).起重工、吊车司机等特殊工种应持证上岗，不得违章作业。3).吊车应站在坚实的地基上作业，否则应采取铺设路基箱或枕木的方法进行处理。 质量目标检验批一次专检合格率290%；检验批（分项、分部工程）合格率100%,优良率N90%；检验批（分项、分部工程）一次交付通过率290%；质量管理体系7质量管理体系及保证措施施工的关键是进度和质量。对于进度，原则上按原施工组织计划执行。但作为一个项目而言，现场情况千变刀化，如材料供应，设计变更等，绝对不能模式化，必须根据实际情况进行调整、安排。施工质量能否得于保证，最主要的是一定要严格按照相关的国家规范和有关标准的要求来完成毎一工序，严禁偷工减料。必须贯彻执行“三检”制，即自检、专检、联检，通过层层的检查，验收后方允许进入下一道工序，从而确保整个工程的质量。7.11).2).3).6.27.3关键工序施工技术保证措施7.3.1井点降水1）・井点管安装完毕应进行试抽，全面检查管路接头、出水状况和机械运转情况。一般开始出水混浊，经一定时间后出水应逐渐变清，对长期出水混浊的井点应予以停闭或更换，保证井点管成活率M85%。2）.在抽水过程中，应定吋观测水量、水位、真空度，并使真空泵保持在55kPa以上，作好井点工作记录。 7.3.2深基坑开挖1).土方开挖顺序、方法必须与设计工况一致，并遵循“开槽支撑，先撑后挖，分层开挖，严禁超挖”的原则。2).施工中完成开挖后应，减少暴露时间，并防止地基土浸水。因此，在基坑开挖至设计标高后，尽快浇筑垫层和底板。3).控制挖土速度，挖土速度快即卸载快，迅速改变了原來土体的平衡状态，降低了土体的抗剪强度，呈流塑状态的软土对水平位移极敏感，易造成滑坡。4).挖土方式影响支护结构的荷载，要尽可能使支护结构均匀受力，减少变形。为此要坚持采用分层、分块、均衡、对称的方式进行挖土。 7应急预案施工安全的问题。主要是关于防火、禁止乱搭接电线、戴安全帽,脚手架搭设，安全带等相应的施工安全问题，需设立专门的安全小组日日抓，天天讲，多培训学习，防患于未然。8.1目的为使发生事故时能采取最有效的方法抢救被困人员或口救，最大限度减少经济损失，特制定本预案。7.2组织机构及职责由项目部成立应急指挥部，负责指挥及协调工作。组长由项目经理担任，项目部其它相关负责人及安全人员担任组员。分工如下：项目经理：负责立即组织人员进行抢救。项目副经理：负责组织人员疏导被困人员.维持现场秩序。安全经理：负责立即同医院.公安.消防部门联系，说明详细事故地点.事故情况，并派人到路口接应。安全员：负责现场物资，车辆的调度。7.3应急措施立即报警：当接到施工现场事故发生信息后，指挥小组立即拨打“36114888-3555”急救电话，并及时通知宝钢冷轧薄板厂应急抢险领导小组，以便领导了解和指挥事故抢险。组织抢救：当施工现场发生事故后，除及时报警外，指挥小组要立即组织人员.机具进行抢救，对受伤人员进行简单包扎，及时送往医院。保护现场：当事故发生时和抢救完毕后，小组要派人保护好现场,维护好现场秩序，等待对事故原因及责任人的调查。同时应立即采取善后工作。事故调查处置：按照股份公司事故报告分析处理制度规定，项目部事故应急和相应指挥小组在调查和审查事故情况报告岀来以后，作出有关处理决定，重新落实防范措施。事故原因分析及安全经验总结：组织项目部及作业班组相关责任人员召开专题安全事故分析会议，总结安全教训，形成安全管理文件,做好以后丿施工过程中的重点控制，杜绝安全事故再次发生。 7.4各类事故和突发事件的救护方法8.4.1高处坠落事故1)・迅速将伤员脱离危险场地，移至安全地带。2).保持呼吸通畅，若发现窒息者，应及时解除其呼吸道梗塞和呼吸机能障碍，应立即解开伤员衣领，消除伤员口鼻、咽、喉部的异物、血块、分泌物、呕吐物等。3).有效止血，包扎伤口。4).视其伤情釆取报警直接送往医院，或等待简单处理后去医院检查。5)・伤员有骨折，关节伤、肢体挤压伤，大块软组织伤都要固定。6)・若伤员有断肢情况发生应尽量用干净的干布(灭菌敷料)包裹装入塑料袋内，随伤员一起转送。7).预防感染、止痛，可以给伤员用抗生素和止痛剂。8).记录伤情，现场救护人员应边抢救边记录伤员的受伤机制，受伤部位，受伤程度等第一手资料。6.4.2触电事故1).事故第一发现人应当机立断地尽可能地立即切断电源(关闭电路)，也可用现场得到的绝缘材料等器材使触电人员脱离带电体，并大声呼救，报告责任人(或现场相关管理人员)。2).将伤员立即脱离危险地方，仰卧在平地或平板上进行简单诊断，应急小组人员抢救。3).若发现触电者“有心跳无呼吸”或“有呼吸无心跳”或“呼吸心跳均停止”，立即分别进行“口对口(鼻)人工呼吸”、“体外心脏挤压”、“两者同时进行”心肺复苏。8.4.3火灾事故应急措施1).立即报警。当接到汇报施工现场火灾发生信息后，指挥小组立即拨打36114888-3555火警电话，并及时通知公司应急抢险领导小组,以便领导了解和指挥扑救火灾事故。2).组织扑救火灾。当办公、生活区域或施工现场发生火灾后，除及时报警外，指挥小组要立即组织义务消防队员和员工进行扑救，扑救火灾时按照“先控制、后灭火；救人重于救火；先重点后一般”的灭火战术的原则。并派人及时切断电源，接通消防水泵电源，组织 抢救伤亡人员，隔离火灾危险源和重耍物资，充分利用施工现场中的消防设施器材进行灭火。1).协助消防员灭火。在门救的基础上，当专业消防队到达火灾现场后,火灾事故应急小组耍简要的向消防队负责人说明火灾情况，全力支持消防队员灭火，要听从消防队的指挥，齐心协力，共同灭火。2).伤员身上燃烧的衣物一时难以脱卜•时可让伤员躺在地上滚动，或用水洒扑灭火焰。8.4.4坍塌倒塌事故应急措施1)・事故发生后应立即报告应急抢险指挥部。2).挖掘被掩埋伤员及时脱离危险区。3).清楚伤员口、鼻内泥块、凝血块、呕吐物等，将昏迷伤员舌头拉出,以防窒息。4).进行简易包扎、止血或简易骨折固定。5).对呼吸、心跳停止的伤员予以心脏复苏。6)・尽快与36114888-3555急救中心取得联系，详细说明事故地点、严重程度，并派人到路口接应。7).组织人员尽快解除重物压迫，减少伤员挤压综合症的发生，并将其转移至安全地方。8)・若有骨折时应及时用夹板等简易固定后立即送医院。9).基坑：加强排水、降水措施；加强支护和支持加桩板等，对边坡薄弱环节进行加固处理。迅速运走弃土、堆料、机械设备等重物。削去部分坡体，减缓边坡坡度。10).在没有人员受伤的情况下，现场负责人应根据情况研究补救措施，在确保人员生命安全的情况下，组织恢复止常施工秩序。11).现场安全员应对脚手架等施工设备倒塌事故进行原因分析、制定相应的纠正措施，认真填写伤亡事故报告表、事故调查等有关处理报告，并上报集团应急抢险领导小组。8.4.5应急物质 常备药品：消毒用品.急救物品(绷带.无菌敷料)及各种常用小夹板，担架、止血袋氧气袋、灭火器等救火物质。8.4.6救治伤员行走路线冷轧薄板厂3号门-＞江杨南路-＞长江西路一华山医院宝山 7桩基础施工测量桩基础是工业与民用建筑工程一种常用的基础形式，是深基础的一种。按桩材料可分为钢筋混凝土桩、钢桩、木桩等，按受力分类为摩擦桩和端承桩，按桩的入土方法可分为打入桩、压入桩和灌注桩等。建筑工程桩基础不论采用何种类型的桩，施工测量都是不可缺少的。建筑工程桩基础施工测量的主要任务：一是把设计总图上的建筑物基础桩位，按设计和施工的要求，准确地测设到拟建区地而上，为桩基础工程施工提供标志，作为按图丿施工、指导施工的依据。二是进行桩基础施工监测。三是在桩基础施工完成后，为检验施工质量和为地面建筑工程施工捉供桩基础资料，需耍进行桩基础竣工测量。6.1建筑工程桩基础施工测量技术要求设计和施工单位对建筑工程的尺寸精度耍求不是按测量屮误差来要求的，而是按实际长度与设计长度之比的误差来要求的，对长度尺寸精度要求分为2利U—是建筑物外廓主轴线对周围建筑物相对位置的精度，即新建筑物的定位精度。二是建筑物桩位轴线对其主轴线的相对位置精度。1)・建筑物轴线测设的主要技术要求。建筑物桩基础定位测量，一般是根据建筑设计或设计单位所捉供的测量控制点或基准线与新建筑物的相关数据，首先测设建筑物定位矩形控制网，进行建筑物定位测量，然后根据建筑物的定位矩形控制网，测设建筑物桩位轴线，最后再根据桥位轴线来测设承台桩位。2).对高程测量的技术要求。桩基础施工测量的高程应以设计或建设单位所提供的水准点作为基准进行引测。在高程引测前，应对原水准点高程进行检测。确认无误后才能使用，在拟建区附近设置水准点,其位置不应受施工影响，便于使用和保存，数量一般不得少于2飞个，一般应埋设水准点，或选用附近永久性的建筑物作为水准点。高程测量可按四等水准测量方法和要求进行，其往返较差，附合或环线闭合差不应大于土20Lnim,L为水准路线长度，以km为单位。桩位点高程测量一般用普通水准仪散点法施测，高程测量误差不应大于±lcm.9.2建筑物定位测量与建筑物的定位是根据设计所给定的条件，将建筑物四周外廓主轴线的交点（简称角桩），测设到地面上，作为测设建筑物桩位轴线的依据，这就是通常所说的建筑物定位测量。由于在桩基础施工时，所有的角桩均要I大I 施工而被破坏无法保存，为了满足桩基础竣工后续工序恢复建筑物桩位轴线和测设建筑物开间轴线的需要，所以，在建筑物定位测量时，不是直接测设建筑物外廓主轴线交点的角桩，而是在距建筑物四周外廓5〜10m,并平行建筑物处，首先测设一个建筑物定位矩形控制网，作为建筑物定位基础，然后，测出桩位轴线在此定位矩形控制网上的交点桩，称Z为轴线控制桩（或叫引桩）。9.2.1编制桩位测量放线图及说明书为便于桩基础施工测量，在熟悉资料的基础上，在作业前需编制桩位测量放线图及说明书。1）・确定定位轴线。为便于施测放线，对于平面成矩形，外形整齐的建筑物一般以外廓墙体中心线作为建筑物定位主轴线，对于平面成弧行，外形不规则的复杂建筑物是以十字轴线和圆心轴线作为定位主轴线。以桩位轴线作为承台桩的定位轴线。2）.根据桩位平面图所标定的尺寸，建立与建筑物定位主轴线相互平行的施工坐标系统，一般应以建筑物定位矩形控制网西南角的控制点作为坐标系的起算点，其坐标应假设成整数。3）.为避免桩点测设时的混乱，应根据桩位平面布置图对所有桩点进行统一编号，桩点编号应由建筑物的西南角开始，从左到右，从下而上的顺序编号。4）.根据设计资料计算建筑物定位矩形网、主轴线、桩位轴线和承台桩位测设数据，并把有关数据标注在桩位测量放线图上。5）.根据设计所提供的水准点（或标高基点），拟定高程测量方案。9.2.2建筑物的定位根据设计所给定的定位条件不同，建筑物的定位主要冇5种不同形式：一是根据原建筑物定位。二是根据道路中心线（或路沿）定位。三是根据城市建设规划红线定位。四是根据建筑物施工方格网定位。五是根据三角点或导线点定位。在建筑物定位测量时，可根据设计所给的定位形式选用直角坐标法、内分法、极坐标法、角度或距离交会法、等腰三角形与勾股弦等测量方法，为确保建筑物的定位精度，对角度的测设均要按经纬仪的正倒镜位置测定，距离丈量必须按粹密测量方法进行。9.2.3建筑物定位矩形网测量对建筑物定位矩形网测量，根据工程大小、复杂程度不同，一般采用下列方法： 1)・定位桩法。若需要测设A、B.C、D建筑物时，要根拯设计所给定的条件，首先测设出A，和L两点，然后根据AS测设111CL两点，最后，以“、BCDz定位矩形网为基础测设ABCD建筑物所有的桩位轴线进行建筑物定位。此种方法适用于一般民用建筑和精度要求不高的中小型厂房的定位测量。2).主轴线法。大型厂房或复杂的建筑物，因对定位精度要求高，采用定位桩法不易保证建筑物定位要求。由于主轴线法测设要求严格，误并分配均匀，精度高，但工作量大，主要适用于大型工业厂房或复杂建筑物的定位测量。如要测设ABCD厂房时，应根据设计所给的条件首先测设出长轴线EOW,然后，再以长轴线为基线，用测直角形方法测设出短轴线SON、进行精密丈量和归化。最后根据长轴线点和短轴线点按直角形法，测设ABC『各点。经检查满足要求后，才测设ABCD建筑物的桩位轴线进行建筑物定位测量。9.3测量质量控制1)・建筑物定位矩形网点需要埋设直径8cm,长35cm的大木桩，桩位既2).要便于作业，又要便于保存，并在木桩上钉小铁钉作为中心标志，对木桩要用水泥加固保护，在施工中要注意保护、使用前应进行检 查。对于大型或较复杂、工期较长的工程应埋设顶部为lOcmXIOcm,底部为12cmX12cm,长为80cm的水泥桩为长期控制点。1).必须加强检查工作，对桩位测量放线图的所冇计算数据。必须经第二个人进行百分之一百的检查，确认无误后才能到现场测设。在建筑物定位测量成果经检查满足要求后，才能测设建筑物桩位轴线进行建筑物的定位测量。9.4建筑物桩位轴线及承台桩位测设9.4.1桩位轴线测设的质量控制建筑物桩位轴线测设是在建筑物定位矩形网测设完成后进行的，是以建筑物定位矩形网为基础，采用内分法用经纬仪定线精密量距法进行桥位轴线引桩的测设。对复杂建筑物圆心点的测设一般采用极坐标法测设。对所测设的桥位轴线的引桥均要打入小木桩，木桩顶上应钉小铁钉作为桩位轴线引桩的屮心点位。为了便于保存和使用，要求桩顶与地而齐平，并在引桩周围撒上白灰。在桩位轴线测设完成后，应及时对桩位轴线间长度和桩位轴线的长度进行检测，要求实量距离与设计长度之差，对单排桩位不应超过±lcm,对群桩不超过±2cnL在桩位轴线检测满足设计要求后才能进行承台桩位的测设。9.4.2建筑物承台桩位测设的质量控制建筑物承台桩位的测设是以桩位轴线的引桩为基础进行测设的，桩基础设计根据地上建筑物的需要分群桩和单排桩。规范规定3〜20根桩为一组的称为群桩。1〜2根为一组的称为单排桩。群桩的平面儿何图形分为正方形、氏方形、三角形、圆形、多边形和椭圆形等。测设时，可根据设计所给定的承台桩位与轴线的相互关系，选用直角坐标法、线交会法、极坐标法等进行测设。对于复杂建筑物承台桩位的测设，往往设计所提供的数据不能直接利用，而是需要经过换算后才能进行测设。在承台桩位测设后，应打入小木桩作为桩位标志，并撒上白灰，便于桩基础施工。在承台桩位测设后，应及时检测，对木承台桩位间的实量距离与设计长度之差不应大于±2cm,对相邻承台桩位间的实量距离与设计长度Z茅不应大于±3cm.在桩点位经检测满足设计要求后，才能移交给桩基础施工单位进行桩基础施工。9.5关于桩偏差的控制和处理桩基施工屮对桥的偏差必须严格控制，特别是对于承台桩及条形桩，桩位的偏差都将产生很大的附加内力，而使基础设计处于不安全状态。对于桩位偏差我们主要控制两个方面，其一是竖向偏差,根据jgj94-94第7.4.12 条我们控制桩顶标高的允许偏差为-50>100mm,但实际施工中偏差这么大将引起繁重的施工任务及损失。当桩顶标高高于设计标高，则需要劈桩，特别对于预应力管桩等空心桥来说，桩顶冇桩帽劈桩既困难又不经济；而当桩顶标高低于设计标高时，乂需要补桩头，这既影响工期乂浪费金钱。这就要求施工单位在施工过程中必须严格控制桩顶标高，尽可能地使工程桩标高同设计一致，特别是施工过程屮必须考虑到桩在卸载后的回降量，否则不加考虑则每根桩都将高于设计标高。而我们设计人员在设计过程中对施工误差亦应有所考虑，笔者建议针对目前的施工质量，设计中可以考虑2n)ni左右的偏差容许，这样就可以免除大量小偏差桩的劈桩，这在实践工程中具有相当的可操作性，避免了大量不必要的工作。其二则是桩位的水平偏差。根据jgj94-94第7.4.11条控制各桩位偏羌，施工过程中发现桩位偏差较大则应及时补桩处理。这里针对4〜16根承台的桩基，jgj94-94规范第7.4.11条中规定允许偏差为1/3桩径或1/3边长，而根据gb50202-2002第5.1.3条则规定允许偏差为1/2桩径或边长。这显然是孑盾的，在实际过程中很容易与施工验收方产生不同的理解，因此笔者强调在设计过程中可以明确桩位偏差允许值所执行的标准。另外，对于小直径桩（dW250）笔者强调必须对其偏位进行严格控制而不应按上述规范标准，笔者建议对承台桩可控制70mm；而对于条形承台则区分垂直于条形承台方向50mm,平彳亍于承台方向为70mm,当然这些要求必须在施工前予于明确。当然桩位偏差满足规范或设计要求仅仅代表桩基本身验收合格，而对于由此引起的承台整体偏心或基础高度损失，我们必须另行处理。对于桩偏心我们可以采取增加承台刚度或加大拉梁刚度、配筋來解决，这在实际工程中需针对具体情况相应处理。9.6施工中特殊情况处理桩基施工由于地层的不可知性，经常会遇到很多异常情况，这就耍求我们根据具体的情况，仔细分析，采用妥善的方法去解决各类问题。桩基达到其极限承载力而无法压至设计标高。这里可能存在两种情况，其一是地质报告有误，桩实际承载力大于计算值，必须先做试桩以确定其合理的桩长及承载力。其二则口J能曲于土层本身原I大I,譬如说饱和砂土产生的孔隙水压力使桩基根本无法压入，这就需要我们从施工措施上去解决。首先是必须制定合理的施工顺序，譬如说跳打，使先期施工的桩产生的水压力消散后再施工下一根桩;其次对静力压桩来说必须选择有足够压桩力的施工机械，要避免抬机等现象出现；另外可以采取引孔，设置排水孔等措施尽量减少空隙水压力。当然压桩时必须注意压桩力应控制在桩身极限强度范围 以内，且应注意压桩挤土作用对周边建筑物的影响。桩基施工吋压桩力远低于设计承载力。苏州阊胥公寓小高层住宅采用18m长d400预应力管桩，根据地质勘察报告单桩承载力设计值为650kn,进行工程桩试打时连续4根桩的最大压桩力均仅为300kn,远远小于设计承载力。我们仔细分析了勘察报告认为报告所提供的各土层特性基木准确，而从周边其他工程的地质报告也证明勘察报告无误，因此我们分析可能由于压桩机械的压桩速度偏快，而土层的粘聚力又偏小，故压桩时桩将土宜接剪坏，引起压桩力偏低，随着时间土能恢复固结。在15天后进行的试桩，证明我们的判断准确，试验承载力满足设计要求。这一点也从侧面强调了先进行静载荷试桩的重要性。桩基静载荷试验不合格。某工程由于吋间限制，甲方要求试桩与工程桩同时进行，待试桩满足jgj94-94附录c.0.6条时进行静载荷试验，结果三组试桩有一组满足设计耍求而另外两组试桩均在小于设计承载力吋产生破坏。这就让我们从设计、施工和试验等各方面去分析这两组试桩，但经过与周边工程比较及现场施工试验记录分析，均未发现特殊情况，即不存在施工，试验中的失误。笔者对第一组合格试桥的情况进行了比较，终于发现后二组试桩本身的停歇时间已够，但周边的其余工程桩施工在试验前2天才完成，完全有理由认为是因为工程桩施工时将试桩周边的土破坏而没有固结，影响了试桩的承载力。于是等工程桩停歇时间也满足jgj94-94附录c.0.6条时再次对2根试桩进行了静载荷试验，结果与我们判断完全一致，试桩均满足设计要求。这一实例告诉我们影响试桥结果的因索冇很多，我们在工程实践中对各种情况一定要仔细分析，找出问题所在，而不要盲口处理，造成不必要的损失和浪费。管桥裂缝处理。预应力管桥以•其强度高，制作周期短，比预制桩节省材料等优点在工程设计中受到普遍应用，但其也存在受剪能力并的不足Z处。在工程实践中，由于垂直度偏并或挤土等原因经常会使管壁产生裂缝而影响质量。在昆山某一工程屮由于场地天然地而标高较低，在桥施工前场地回填了约2ni左右的土，而施工屮又未对上述情况采取合适的措施，使压桩机械在施压进行过程中对桩产生了不均匀的侧压，施工结束后发现局部桩位产生了侧偏，经小应变检测发现这些管桩都不同程度地产生了裂缝，如何处理显得相 当关键。我们对偏差资料经过分析归类后，对于垂直度偏差小于0.5%的管桩，管壁基本无裂缝，我们认为承载力应不受损失，故在増加了一组试桩证明承载力满足设计条件后不再进行处理。而对垂直度偏差大于0・5%的管桩，可以认为管壁均已产生裂缝，承载力已受影响，我们对此类桩采用了先纠偏再进行灌芯处理，使裂缝部位的传力通过灌芯部分混凝土传递，经最终静载荷试验证明是切实可行的。因此我们在管桩的实际施工中一定要注意垂直度的控制，因为管桩的抗剪能力较差，很容易破坏而引起不必要的经济损失。桩基工程是一繁重而复杂的过程，我们设计人员一定要考虑到每一个环节，统筹兼顾，从各方而使之合理化。好的设计不仅仅是要保证建筑物安全，更要使设计经济合理。9.7桩基础竣工测量质量控制桩基础竣工测量成果图是桩基础竣工验收重要资料之一，其主要内容：测出地面开挖后的桩位偏移量、桩顶标高、桩的垂直度等，有时还要协助测试单位进行单桩垂直静载实验。1).恢复桩位轴线。在桩基础施工屮由于确定桩位轴线的引桩，往往因施工被破坏，不能满足竣工测量要求，所以首先应根据建筑物定位矩形网点恢复有关桩位轴线的引桩点，以满足重新恢复建筑物纵、横桩位轴线的要求。恢复引桩点的精度要求应与建筑物定位测量吋的作业方法和要求相同。2).单桩垂直静载实验。在整个桩基础工程完成后，测量工作需要配合岩土工程测试单位进行荷载沉降测量，对桩的荷载沉降量的测量一般采用百分表测量，当不宜采用百分表测量吋，可采用S05或S1精密水准仪和钢瓦尺施测。3).桩位偏移量测定。桩位偏移量是指桩顶中心点在设计纵、横桩位轴线上的偏移量。对桩位偏移量的允许值，不同类型的桩有不同要求。当所有桩顶标高羌别不大时，桩位偏移量的测定方法可采用拉线法,即在原有或恢复后的纵、横桩位轴线的引桩点间分别拉细尼纶绳各一条，然后用角尺分别量取每个桩顶中心点至细尼纶绳的垂直距离,即偏移量，并要标明偏移方向；当桩顶标高相羌较大时，可采用经纬仪法。把纵、横桩位轴线投影到桩顶上，然后再量取桩位偏移量,或采用极坐标法测定每个桩顶中心点坐标与理论坐标Z差计算其偏移量。4).桩顶标高测量。采用普通水准仪，以散点法施测每个桩顶标高，施 测时应对所用水准点进行检测，确认无误后才进行施测，桩顶标高测量精度应满足±1cm要求。1).桩身垂直度测量。桩身垂直度一般以桩身倾斜角來表示的，倾斜角系指桩纵向中心线与铅垂线间的夹角，桩身垂直度测定可以用自制简单测斜仪直接测完其倾斜角，耍求盘度半径不少30cm,度盘刻度不低于10,。2).桩位竣工图编绘。桩位竣工图的比例尺一般与桩位测量放线图一致,采用1：500或1：200,其主要包括内容：建筑物定位矩形网点、建筑物纵、横桩位轴线编号及其间距、承台桩点实际位置及编号、角桩、引桩点位及编号。 10结论早在7000〜8000年前的新石器时代，人们为了防止猛曽侵犯，曾在湖泊和沼泽地里栽木桩基础示意图。桩筑平台来修建居住点。这种居住点称为湖上住所。在中国，最早的桩基是浙江省河姆渡的原始社会居住的遗址中发现的。到宋代，桩基技术已经比较成熟。在《营造法式》小载有临水筑基一节。到了明、清两代，桩基技术更趋完善。如清代《工部工程做法》一书对桩基的选料、布置和施工方法等方面都有了规定。从北宋一直保存到现在的上海市龙华镇龙华塔（建于北宋太平兴国二年，977年）和山西太原市晋祠圣母殿（建于北宋天圣年间，1023〜1031年），都是屮国现存的采用桩基的古建筑。桩基是一种占老的基础型式。桩工技术经历了几千年的发展过程。现在，无论是桩基材料和桩类型，或者是桩工机械和施工方法都有了巨大的发展，已经形成了现代化基础工程体系。在某些情况下，采用桩基可以大量减少施工现场工作量和材料的消耗。70年代，中国曾发生了几次大地震。以其中的唐山大地震为例，凡采用桩基的建筑物一般受害轻微。这说明桩基在地震力作用下的变形小，稳定性好，是解决地震区软弱地基和地震液化地基抗震问题的一种有效措施。口前的桩基础设计过程，往往受到时间的约束首先根据地质报告提供的参数确定单桩承载力设计值，根据这个估算的单桩承载力直接进行桩基础设计并施工，等工程桩施工结束后再挑选试桩进行静载荷试验。这个过程具有相当的不科学性，结果符合估算要求，则皆大欢喜，否则因工程已施工完毕补桩也会很困难，且冇时因地质报告冇出入会给施工屮带来相当的不便。这里主耍有两个问题，下面举例来说明。一是根据地质报告提供的桩周土摩擦力标准值及桩端土承载力标准值由规范JGJ94-94计算的场区单桩承载力标准值，这是一个经验数值，不宜直接采用。近几年来笔者通过齐类桩基础中试桩及工程桩的检测，发现绝大多数桩的实际承载力均大于计算值，有些相差幅度较大，因此按试桩获得的实际承载力将会比按勘察报告估算的承载力来布置基础将产生巨大的经济效益。桩基工程是一繁重而复杂的过程，我们施工管理人员一定要考虑到每一个环节，统筹兼顾，从齐方而以实际情况为主结合设计使Z合理化。好的设计不仅仅是要保证建筑物安全，更要使设计经济合理。所以好的现场施工管理人员与设计人员同样重要。由于本人刚进入这个行业不久，对有的方血了解不足，不足Z处请老师多多提点。 参考文献［1］王行耐《基础工程》出版社：山东大学出版社出版LI期：2009-01-01［2］刘昌辉、时红莲《基础工程学》出版社：屮国地质大学出版社出版日期:2009-08［3］上海市《深基坑工程管理规定》［4］上海市标准《基坑工程设计规程》DBJ08-61-2010［5］《建筑地基基础工程施工质量验收规范》GB50202-2002［6］《建筑基坑工程监测技术规范》GB50497-2009［7］《建筑施工高处作业安全技术规范》JGJ80-1991［8］《建筑机械使用安全技术规程》JGJ33-2001［9］《施工现场临时用电安全技术规范》JGJ46-2005[10]唐业清《简明地基基础设计施工手册》出版社：屮国建筑工业出版社2003-11[11]牛志荣《地基处理技术及工程应用》出版社：中国建材工业出版社2004-04[12]杨国清《控制测量学》出版社：黄河水利出版社2005-09[13]李粮钢《基础工程施工技术》出版社：小国地质人学出版社2001-5-1［⑷欧领特《钢板桩工作手册》出版社：人民交通出版社2011-05-27[16]陈跃庆《地基加固装置方法》出版社：机械工业出版社2003-09[15]刘文永《注浆材料与施工工艺》出版社：中国建材工业出版社2008-11 致谢感谢江苏建筑职业技术学院对我三年来的培养，在校三年，学院就像一个大家庭，老师悉心的教育，同学们共同努力，让我倍感家的温暖。师者，传道，授艺，解惑；在校，各门课程老师都尽心尽力传授我们书上知识和他们的社会经验,给我们进入社会做了很好功课，让我们对进入社会充满了信心。宝剑锋从磨砺出，梅花香自苦寒来；同时老师也不忘督促我们认真学习，不要荒废宝贵的大学时光,而我们兄弟姐妹之间也是互相鼓励。纵使千言万语，也无法表达我心中所想，我只能用心说一句：感谢你，建院;感谢你，老师；感谢你，兄弟姐妹们！'
