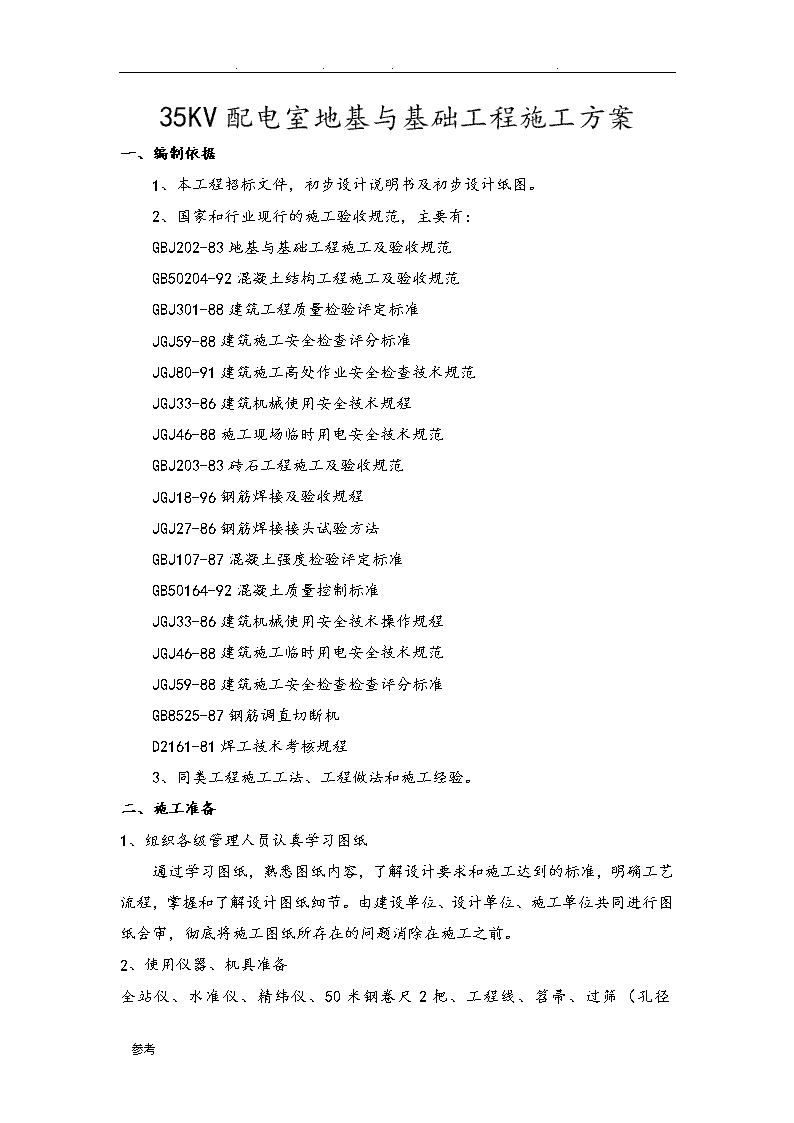

35KV配电室地基与基础工程施工设计方案

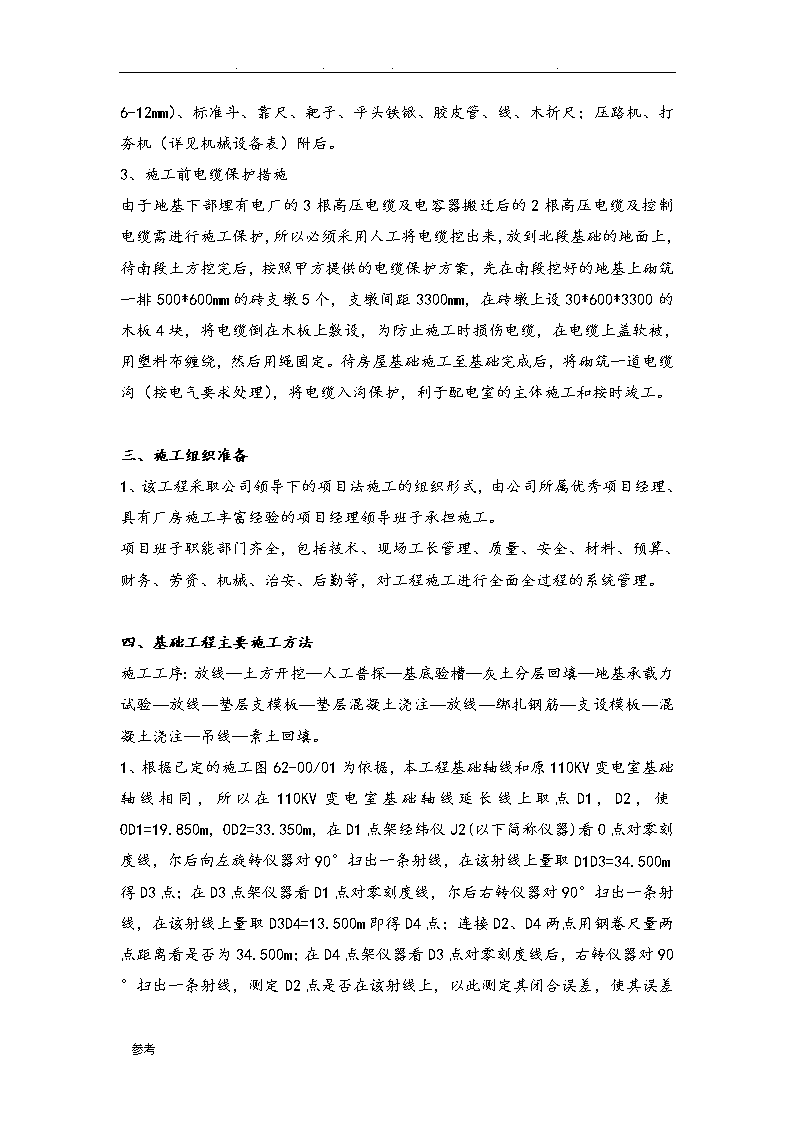

'....35KV配电室地基与基础工程施工方案一、编制依据1、本工程招标文件，初步设计说明书及初步设计纸图。2、国家和行业现行的施工验收规范，主要有：GBJ202-83地基与基础工程施工及验收规范GB50204-92混凝土结构工程施工及验收规范GBJ301-88建筑工程质量检验评定标准JGJ59-88建筑施工安全检查评分标准JGJ80-91建筑施工高处作业安全检查技术规范JGJ33-86建筑机械使用安全技术规程JGJ46-88施工现场临时用电安全技术规范GBJ203-83砖石工程施工及验收规范JGJ18-96钢筋焊接及验收规程JGJ27-86钢筋焊接接头试验方法GBJ107-87混凝土强度检验评定标准GB50164-92混凝土质量控制标准JGJ33-86建筑机械使用安全技术操作规程JGJ46-88建筑施工临时用电安全技术规范JGJ59-88建筑施工安全检查检查评分标准GB8525-87钢筋调直切断机D2161-81焊工技术考核规程3、同类工程施工工法、工程做法和施工经验。二、施工准备1、组织各级管理人员认真学习图纸通过学习图纸，熟悉图纸内容，了解设计要求和施工达到的标准，明确工艺流程，掌握和了解设计图纸细节。由建设单位、设计单位、施工单位共同进行图纸会审，彻底将施工图纸所存在的问题消除在施工之前。2、使用仪器、机具准备全站仪、水准仪、精纬仪、50米钢卷尺2把、工程线、笤帚、参考 ....过筛（孔径6-12mm）、标准斗、靠尺、耙子、平头铁锹、胶皮管、线、木折尺；压路机、打夯机（详见机械设备表）附后。3、施工前电缆保护措施由于地基下部埋有电厂的3根高压电缆及电容器搬迁后的2根高压电缆及控制电缆需进行施工保护，所以必须采用人工将电缆挖出来，放到北段基础的地面上，待南段土方挖完后，按照甲方提供的电缆保护方案，先在南段挖好的地基上砌筑一排500*600mm的砖支墩5个，支墩间距3300mm，在砖墩上设30*600*3300的木板4块，将电缆倒在木板上敷设，为防止施工时损伤电缆，在电缆上盖软被，用塑料布缠绕，然后用绳固定。待房屋基础施工至基础完成后，将砌筑一道电缆沟（按电气要求处理），将电缆入沟保护，利于配电室的主体施工和按时竣工。三、施工组织准备1、该工程采取公司领导下的项目法施工的组织形式，由公司所属优秀项目经理、具有厂房施工丰富经验的项目经理领导班子承担施工。项目班子职能部门齐全，包括技术、现场工长管理、质量、安全、材料、预算、财务、劳资、机械、治安、后勤等，对工程施工进行全面全过程的系统管理。四、基础工程主要施工方法施工工序：放线—土方开挖—人工普探—基底验槽—灰土分层回填—地基承载力试验—放线—垫层支模板—垫层混凝土浇注—放线—绑扎钢筋—支设模板—混凝土浇注—吊线—素土回填。1、根据已定的施工图62-00/01为依据，本工程基础轴线和原110KV变电室基础轴线相同，所以在110KV变电室基础轴线延长线上取点D1，D2，使OD1=19.850m，OD2=33.350m，在D1点架经纬仪J2(以下简称仪器)看O点对零刻度线，尔后向左旋转仪器对90°扫出一条射线，在该射线上量取D1D3=34.500m得D3点；在D3点架仪器看D1点对零刻度线，尔后右转仪器对90°扫出一条射线，在该射线上量取D3D4=13.500m即得D4点；连接D2、D4两点用钢卷尺量两点距离看是否为34.500m；在D4点架仪器看D3点对零刻度线后，右转仪器对90°扫出一条射线，测定D2参考 ....点是否在该射线上，以此测定其闭合误差，使其误差在允许范围之内。2、土方开挖土方开挖采用机械开挖至设计标高以上0.2m高处，采用人工修边拣底。3、当挖至设计标高后应对基坑进行普探，采用梅花式普探法，每2.5米普探1孔，探孔深度2.5m～3m，发现软弱土层（夹层、空洞等）应予以清除至好土层超挖部分应采用设计院处理方案处理至设计标高，普探完毕后用3：7灰土分层回填普探孔，用普探铲分层夯实。4、基底验槽当挖至设计标高后，请总包单位、建设单位、设计单位、监理单位检查验收，经多方签字认可后立即转入下一道工序的施工。5、灰土回填根据图纸设计要求，基底需铺1000mm厚3：7灰土。施工工序：检验土料和石灰粉的质量—灰土槽底清理与验收—灰土拌和—分层铺灰土—找平—碾压—检测验收灰土施工前应送样当地质量监督站作击实试验，根据击实试验报告，掌握好施工配合比及含水率；设计要求压实系数不不小于0.95。灰土在施工现场拌制，白灰为山西柳林块灰，使用前3-4天予以消解，并加以过筛，其粒径不得大于5mm，不得夹有未熟化的生石灰块，也不得含有过多的水份；土为原基槽开挖的粉质粘土，土料有机质含量必须≤5%，土粒粒径必须≤15mm，分层厚度偏差应为±50mm（与设计要求比）；3：7七灰土回填时基底应干燥，若有积水应挖积水坑排水；回填时应分层夯实，每层虚铺厚度250mm，用重型压路机碾压。每层先人工摊铺180mm厚素土，撒水湿润后，再人工摊铺50mm厚过筛的白灰；用拌和机搅拌均匀，至少要拌和2遍；灰土拌合料应保证比例准确，拌合均匀，颜色一致，含水量以用手将灰土紧握成团，两指轻捏即碎为宜。湿要晾干，干要撒水；采用22t重型压路机分层碾压，碾压遍数不得少于4遍，上下两层灰土的接缝距离不得小于500mm，施工间歇后继续铺设前，接缝处应清扫干净，并应重叠碾压，碾压后的表面应平整，碾压完毕后采用环刀取样法进行检验，检测合格方可进行下道工序。质量要求：压实系数≥0.95，最小干密度≥1.65g/cm3，最优含水率为15.2%。参考 ....6、地基承载力试验7、垫层承载力试验做完后，由技术人员放设垫层轴线，经甲方、监理验收合格方可支模、浇注C15混凝土。8、独立基础垫层浇注完，由技术人员放设垫层上轴线，经甲方、监理验收合格后，再进行独立基础的施工。1）钢筋工程我公司钢筋在加工车间制作加工，计算配料单前，钢筋班组长必须认真阅读工程施工图，确保无误后方可下料，对梁、柱钢筋及焊接头要保证质量，严格按有关规定执行。做到配料单由技术人员审定，严格控制其编制质量，防止料单错误造成经济损失和质量事故。钢筋工要按照料单配料，做好《钢筋加工记录》，并在钢筋上挂好标识牌，注明钢筋等级、规格、使用部位，以防混用和实现可追溯性。钢筋绑扎工艺为：核对钢筋半成品→钢筋绑扎→绑扎保护层垫块→自检→专检→验收。2）模板工程a)施工工序施工准备→模板的选择→拼装→支撑柱、梁、板模板→安装→校核→浇砼→拆模→清理→再周转使用。b)准备工作由木工工长按设计要求，对各分部制定配模及支撑方案，按照方案确定几何形状、尺寸、规格、数量、间距，不得任意加大，防止产生结构变形。并提前提供《材料需用量计划表》按施工进度要求确定模板、材料进场时间，因施工现场比较狭小，材料随进随用，尽量减少堆放场地。c)模板的选择工程所使用的模板：柱、梁模板以木模板为主,部分用钢模支设。d)对于一般结构模板支撑系统采用φ48×3.5脚手钢管，脚手管顶柱高度在6m以下，立管接头采用对接扣件，接头位置严格按《脚手架搭设规范》要求设置，且上端用单管丝顶，水平拉杆双向竖向间距≤1.5m，每个顶柱允许承载≤0.8t。参考 ....e)、模板施工要有足够的强度、刚度和稳定性，同时要保证位置、标高、形状和几何尺寸的准确性。f)、各部位模板拆除时间要严格遵守施工规范的规定，保证不损伤砼表面及棱角，同时还应考虑结构的完整性，钢模拆除后要及时清理干净整修好，刷隔离剂，堆放整齐备周转使用。3）混凝土工程基础浇筑时按台阶分层一次浇筑完毕，不设施工缝，每层砼一次浇足，按先边角后中间的顺序。为防止垂直交角处可能出现吊脚现象，可采取如下措施：a)、在第一级砼捣固下沉2-3cm后暂不填平，继续浇筑第二级，先用铁锹沿第二级模板底圈做成内外坡，然后再分层浇筑，外圈边坡的砼于第二级振捣蛋过程中自动摊平，待第二级砼浇筑后，再将第一级砼齐模板顶边拍实抹平。b)、捣完第一级后拍平表面，在第二级模板外先压以20cm×10cm的压角砼并加以捣实后，再继续浇筑第二级，待压角砼接近初凝时，将其铲平重新搅拌利用。c)、砼浇筑时，采用流水作业方式，即顺序先浇一排独基第一级砼，再回转依次浇第二级，这样对已浇好的第一级砼有个下沉的作用时间，但必须保证每个柱基砼在初凝之前连续施工。独基拆模后应及时回填夯实，以防基础浸水。五、保证工程质量的措施1、施工前，技术负责人组织工长、内业、质安员等认真学习和阅读施工图纸及有关规范，并针对本工程制定的方案、规定达成共识，了解和掌握设计意图、工程特点、难点等，组织好图纸预审和会审。项目经理部把工作的重点放在抓管理、提高工程质量上，通过各种形式，加强对员工的教育，不断提高工作责任心和质量意识。参考 ....2、每周召开一次质量工作例会，组织分部分项工程责任人及各工种班组长对工程质量进行考核，签订质量合同，把质量优劣与经济利益挂钩。对工程质量坚持班组自查、项目复查、上级抽查、质检站监督检查，发现问题及时纠正，不合格工程坚决推倒重来。严格技术复核和技术交底制度。轴线、标高在测量员施测后，应由责任工长、质检员复核无误后，才能正式使用。隐蔽工程应由施工单位、建设单位共同检查合格签字后，方能进入下一道工序。3、把好材料进场质量关，建立材料进场的验收制度。原材料、成品、半成品进入施工现场，必须严格进行质量抽查，原材料要具备出厂合格证或法定检验单位出具的合格证明。加强安全教育和安全检查工作。安全监督人员经常对安全工作进行检查、督促，如有不安全因素和现象应随时纠正、整改。六、保证安全、文明施工的措施1、进入施工现场的人员，必须戴好符合安全要求的安全帽，悬空作业要系好安全带。2、施工现场和周围环境必须清洁、整齐，建筑和生产垃圾有及时清运，运输车辆散落的泥土派专人进行清扫。3、该工程木作较多，故需在木工车间及施工现场配备足够的手动式灭火器材。4、办公室的文件、图纸等应存放整齐，管理图表、各项制度应张挂整齐美观。5、施工机械要做到摆设整齐，施工材料、周转材料等按总平面指定点整齐堆放。6、职工食堂必须干净、整洁；食堂工作人员必须经过体检后方能上岗操作；食物必须干净卫生；食堂工作人员必须定期打扫食堂及周围环境卫生，并做好防火、防盗工作。7、厕所派专人打扫，严格卫生管理，并定时供应开水和热水，保证工人的日常生活用水。参考 ....主要机械设备表　　　　序号设备名称规格型号单位数量备注1塔吊QTZ31.5座1　2钢筋弯曲机WJ40-1台2　3钢筋切断机GJ-10台2　4钢筋调直机φ6～φ16台2　5闪光对焊机UN-100台1　6木工机械　台3　7电焊机40KVA台6　8提升机JJM-3座2　9砂浆机HJ325台1　10挖掘机W2-320辆2　11翻斗汽车15t辆5　12平板式振捣器PZ-20台5　13插入式振捣器HZX-20台8　14小翻斗车FC-2t辆5　15混凝土搅拌机500L台2.2KW　16混凝土自动配料机HPD800台3　17灰土拌合机20ML台12　18筛灰机旋转式台1　19钢模综合t30　参考 ....（续表）20架杆φ48*3.5t120　21架板2900*250块3200　22棱木65*50m314　23多层胶合板　m2450　24打夯机HW-O1台7　25装载机LG50C辆5　26汽车式吊车25t辆1　27压路机CLG622台3　28全站仪NTS-350台1　29水准仪S3台3　30经纬仪J-2〃台4　31　　　　　32　　　　　33　　　　　34　　　　　35　　　　　36　　　　　37　　　　　38　　　　　欢迎您的光临，Word文档下载后可修改编辑.双击可删除页眉页脚.谢谢！希望您提出您宝贵的意见，你的意见是我进步的动力。赠语；1、如果我们做与不做都会有人笑，如果做不好与做得好还会有人笑，那么我们索性就做得更好，来给人笑吧！2、现在你不玩命的学，以后命玩你。3、我不知道年少轻狂，我只知道胜者为王。4、不要做金钱、权利的奴隶；应学会做“金钱、权利”的主人。5、什么时候离光明最近？那就是你觉得黑暗太黑的时候。6、最值得欣赏的风景，是自己奋斗的足迹。 7、压力不是有人比你努力，而是那些比你牛×几倍的人依然比你努力。参考 ....参考'
