'凌云科研生产楼工程基础施工方案基础工程施工方案一、工程概况本工程基础分部包括基础梁,基础框架柱,局部地下室基础梁、外墙、顶板,局部地下室防水,±0.000以下及室内外回填土。二、基础梁施工基础地梁截面为700mm×1200mm、800mm×1200mm、1450×1200mm,混凝土设计强度等级C30。1、模板工程基础梁模板采用竹胶板模板在梁侧面做吊模,、满堂钢管架支撑,内衬50*100方木,φ8钢筋预制对拉环。梁翼板斜面不封模,上下。模板须对缝严密,无漏浆,支撑应牢固,无松动、位移、跑模现象。2、钢筋工程(1)本工程所用钢筋均由工地技术员开出规格。必须经复核无误后方可加工制作。(2)所有进场钢筋必须有出厂合格证且经复试合格后方可使用。(3)进场钢筋要合理计划,存放期不宜过长,且应架空有序堆放,防止锈蚀。(4)技术人员开出规格及班组施工绑扎时,必须注意满足规范及图纸中对接头位置、搭接及锚固长度等质量要求。(5)基础钢筋绑扎时四周两行钢筋交叉点应每点绑扎,中间成梅花形绑扎。(6)第5页
凌云科研生产楼工程基础施工方案框架柱、构造柱伸入基础的插筋其下部应固定牢,为了防止柱筋发生位移,基础内及基础以上各设两道钢筋,与柱纵筋固定牢。(7)钢筋绑扎时,钢筋保护层采用20厚大理石块支垫钢筋。(8)钢筋绑扎成型后,安排专人负责,做好成品保护。(9)钢筋隐蔽前必须经监理单位检查验收,合格后方可浇筑混凝土。3、混凝土工程(1)本工程混凝土采用现场机械搅拌,垂直及水平输送采用混凝土泵,浇筑部位用布料杆布料。(2)水泥进场必须有出厂合格证和复试合格报告,并应对其品种、标号、批号、散装仓号、出厂日期等检查验收。(3)骨料按品种、规格分别堆放,不得混杂。(4)拌制混凝土采用热水,使用锅炉加热。(5)混凝土搅拌应计真计量,严格控制好混凝土配合比及外加剂用量,按配合比投料,每罐投料顺序为:石子—水泥—砂子—水。严格控制加水量。搅拌要均匀,最短时间不小于90s。(6)基础混凝土分段分层连续浇筑完成。每段浇筑完,表面原浆抹平、拉细毛。(7)用振捣棒须快插慢拔,插入点应均匀排列,逐点移动,顺序进行,不得遗漏,做到振捣密实,移动间距不大于振捣棒作用半径的1.5倍,振捣上一层时,应插入下层5cm,以消除两层间的接缝。(8)柱插筋要加以固定,保证插筋位置的正确,防止浇捣混凝土时发生位移。(9)混凝土浇筑完毕,外露表面及时覆盖一层塑料薄膜两层棉毡进行蓄热养护。第5页

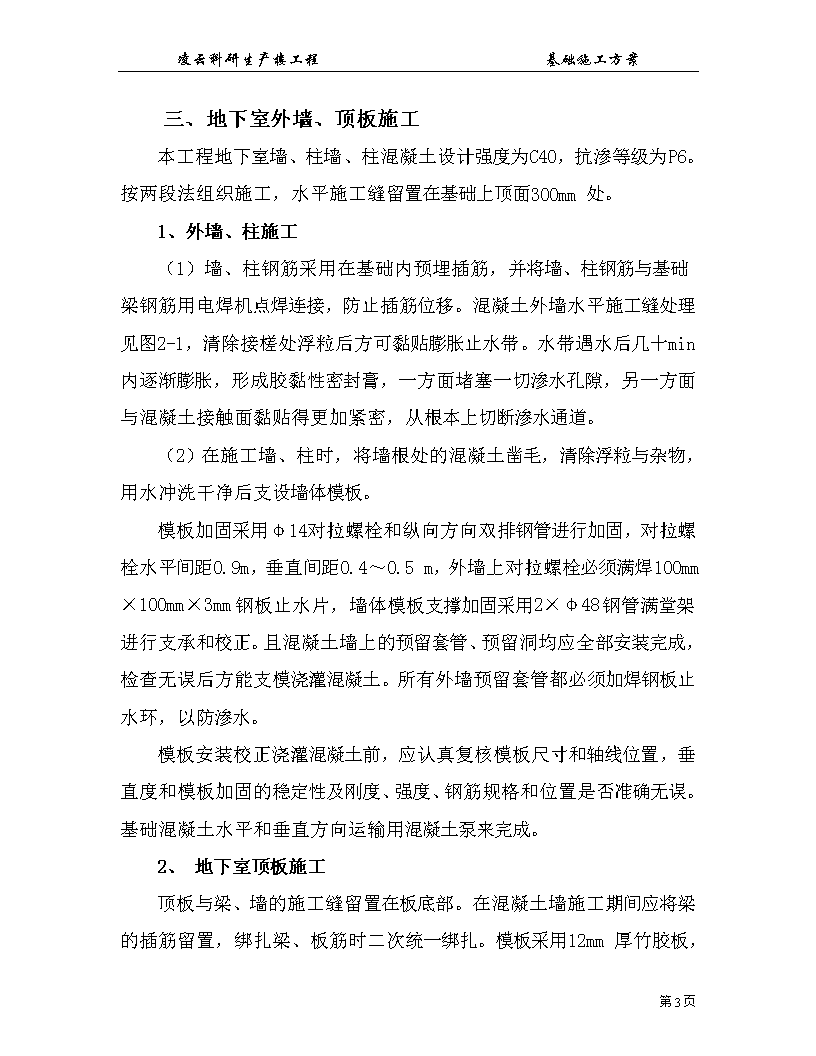

凌云科研生产楼工程基础施工方案三、地下室外墙、顶板施工本工程地下室墙、柱墙、柱混凝土设计强度为C40,抗渗等级为P6。按两段法组织施工,水平施工缝留置在基础上顶面300mm处。1、外墙、柱施工(1)墙、柱钢筋采用在基础内预埋插筋,并将墙、柱钢筋与基础梁钢筋用电焊机点焊连接,防止插筋位移。混凝土外墙水平施工缝处理见图2-1,清除接槎处浮粒后方可黏贴膨胀止水带。水带遇水后几十min内逐渐膨胀,形成胶黏性密封膏,一方面堵塞一切渗水孔隙,另一方面与混凝土接触面黏贴得更加紧密,从根本上切断渗水通道。(2)在施工墙、柱时,将墙根处的混凝土凿毛,清除浮粒与杂物,用水冲洗干净后支设墙体模板。模板加固采用φ14对拉螺栓和纵向方向双排钢管进行加固,对拉螺栓水平间距0.9m,垂直间距0.4~0.5m,外墙上对拉螺栓必须满焊100mm×100mm×3mm钢板止水片,墙体模板支撑加固采用2×φ48钢管满堂架进行支承和校正。且混凝土墙上的预留套管、预留洞均应全部安装完成,检查无误后方能支模浇灌混凝土。所有外墙预留套管都必须加焊钢板止水环,以防渗水。模板安装校正浇灌混凝土前,应认真复核模板尺寸和轴线位置,垂直度和模板加固的稳定性及刚度、强度、钢筋规格和位置是否准确无误。基础混凝土水平和垂直方向运输用混凝土泵来完成。2、地下室顶板施工顶板与梁、墙的施工缝留置在板底部。在混凝土墙施工期间应将梁的插筋留置,绑扎梁、板筋时二次统一绑扎。模板采用12mm第5页
凌云科研生产楼工程基础施工方案厚竹胶板,扣件钢管脚手架支撑体系,其构造做法及要求在主体结构时统一详述,这里不再赘述。混凝土浇筑一次完成,不得间断,自然养护时间不小于14d,在砂送混凝土中及时取样,按规范留置试块。四、地下室防水施工本工程地下防水采用刚柔结合,即结构本身底板、剪力墙设计为防水混凝土,做为一道刚性防水层,另一道在围护结构外侧,即迎水面一侧设置一道1.5mm厚氯化聚乙烯防水卷材,50mm厚C20细石混凝土保护层。防水范围为地下室顶板、外围护墙及地下室基础垫层上,形成整体式防水。地下室卷材防水分混凝土底板卷材防水和混凝土外墙卷材防水。(1)地下室底板卷材防水做法为:待基础垫层风干后,清除其表面杂质,用冷粘法黏贴氯化聚乙烯防水卷材一道。卷材应满铺,并沿基础底板外沿四周砖胎模甩出30cm,以便基础梁混凝土施工完后,与外墙防水接茬,形成封闭的整体式防水。冷粘法施工做法为:卷材开卷,摆齐对正,基底满涂一层专用粘结胶,卷材上同时也满涂一层专用粘结胶,待胶水晾置至不粘手时,开始滚铺卷材;卷材的搭接宽度刮及封接口宽度不得小于10cm。卷材表面做5cm厚的C20细石混凝土保护层。(2)外墙卷材防水做法为:在混凝土外墙上做2cm厚1:3水泥砂浆找平层,待找平层风干,用冷粘法黏贴氯化聚乙烯防水卷材一道,卷材应自下而上黏贴,(外墙卷材必须黏贴在基础梁底卷材上翻部分的外表),再铺贴至阴角处做阴角铺贴处理。外墙防水卷材施工完毕后做120厚实心粘土砖保护墙。五、基础框架柱第5页
凌云科研生产楼工程基础施工方案本工程基础框架柱与一层框架柱一次施工,柱纵向受力钢筋在基础梁中插筋,钢筋连接采用电渣压力焊,柱箍筋按标准图03G101要求由基础嵌固处至1/3Hn处加密,间距≤100。柱模板及混凝土施工方案见主体施工方案中详述。六、±0.000以下砌体(1)砖进场前应有出厂合格证,并经复试合格后方可进场交付使用。(2)所用砖必须提前1-2d浇水湿润,确保砌筑质量。(3)砌筑砂浆采用重量配合比,计量要准确,试块按规定留置,隔夜砂浆不得使用。(4)砌筑时采用“三一”砌砖法,组砌形式宜一顺一丁,要求双面挂线砌筑。(5)临时间断处应砌成斜槎,不得留直槎。(6)构造柱处宜砌筑成马牙槎,先退后进。退出尺寸为60mm,墙内应预埋2φ6@500拉结筋,长度应符合设计要求。(7)水平灰缝及竖向灰缝的宽度应控制在10mm左右,最小不得小于8mm,最大不得超过12mm,水平灰缝的砂浆饱满度不得小于80%。(8)砖基础中的洞口,管道、沟槽和预埋件等,应于砌筑时正确留出或预埋,宽度超过300mm的洞口设置过梁。(9)基础施工完毕,经有关部门验收合格后,及时回填。回填土在基础两侧同时进行并分层夯实。七、室内外回填土第5页'
