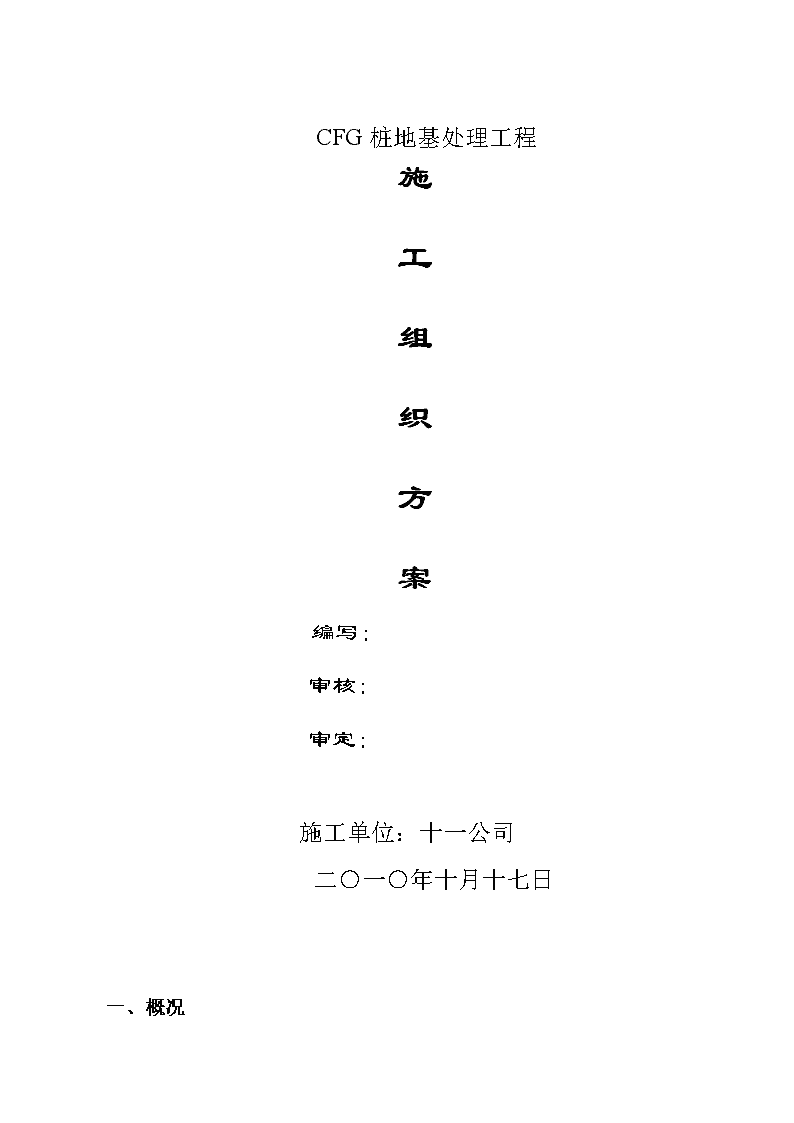

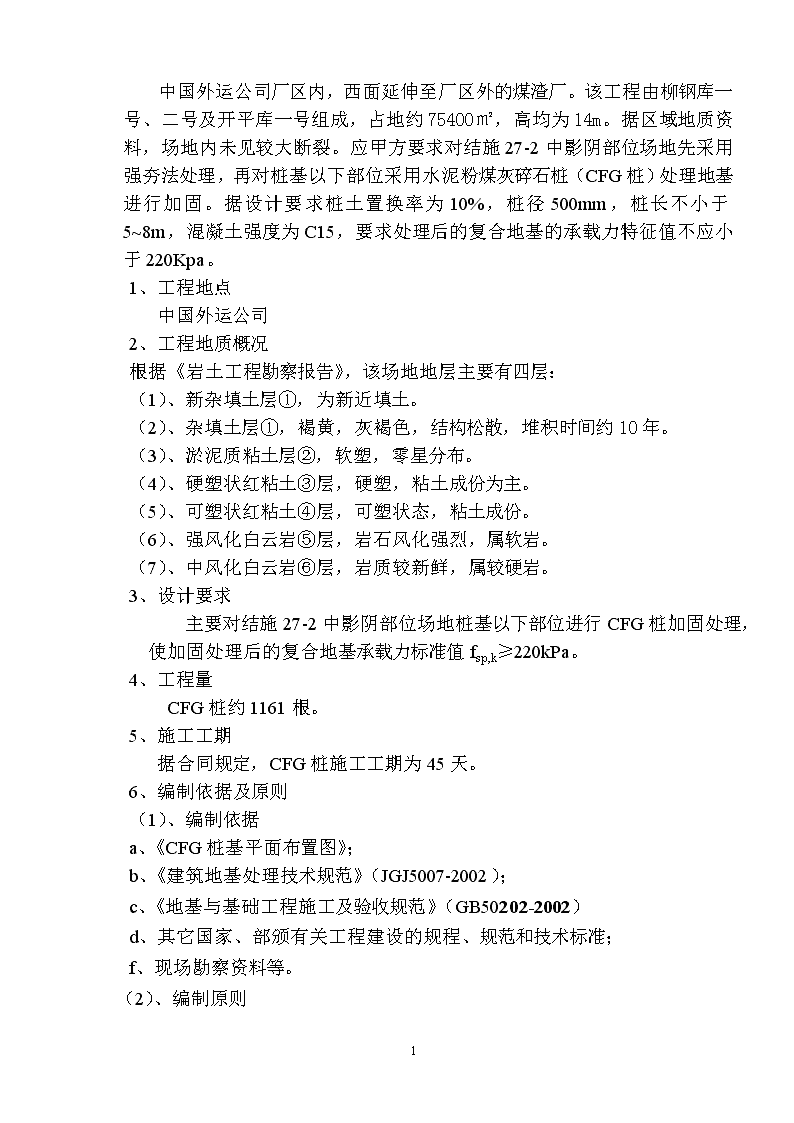

'CFG桩地基处理工程施工组织方案编写：审核：审定：施工单位：十一公司二○一○年十月十七日一、概况6 中国外运公司厂区内，西面延伸至厂区外的煤渣厂。该工程由柳钢库一号、二号及开平库一号组成，占地约75400㎡，高均为14m。据区域地质资料，场地内未见较大断裂。应甲方要求对结施27-2中影阴部位场地先采用强夯法处理，再对桩基以下部位采用水泥粉煤灰碎石桩（CFG桩）处理地基进行加固。据设计要求桩土置换率为10%，桩径500mm，桩长不小于5~8m，混凝土强度为C15，要求处理后的复合地基的承载力特征值不应小于220Kpa。1、工程地点中国外运公司2、工程地质概况根据《岩土工程勘察报告》，该场地地层主要有四层：（1）、新杂填土层①，为新近填土。（2）、杂填土层①，褐黄，灰褐色，结构松散，堆积时间约10年。（3）、淤泥质粘土层②，软塑，零星分布。（4）、硬塑状红粘土③层，硬塑，粘土成份为主。（5）、可塑状红粘土④层，可塑状态，粘土成份。（6）、强风化白云岩⑤层，岩石风化强烈，属软岩。（7）、中风化白云岩⑥层，岩质较新鲜，属较硬岩。3、设计要求主要对结施27-2中影阴部位场地桩基以下部位进行CFG桩加固处理，使加固处理后的复合地基承载力标准值fsp,k≥220kPa。4、工程量CFG桩约1161根。5、施工工期据合同规定，CFG桩施工工期为45天。6、编制依据及原则（1）、编制依据a、《CFG桩基平面布置图》；b、《建筑地基处理技术规范》（JGJ5007-2002）；c、《地基与基础工程施工及验收规范》（GB50202-2002）d、其它国家、部颁有关工程建设的规程、规范和技术标准；f、现场勘察资料等。（2）、编制原则6 a、严格遵守设计、施工规范、规程及施工图纸等有关技术文件；b、坚持先进性、科学性、经济合理性与实事求是相结合；c、坚持项目法的原则，即通过劳动力、资金、设备、材料，施工方法和信息化处理，实现造价、工期、质量的目标。二、施工设备选择及水电要求1、施工设备选择根据工程特点及工期要求，拟进场设备详见《施工机械设备一览表》。2、施工水电要求根据进场设备及工程施工需要，业主应在场地附近提供施工动力用电600KVA（变压器输出电压据试机情况调整），水：10m3/小时。三、施工方案CFG桩施工在强夯发处理后的地面进行，复合地基检测合格后再开挖至设计桩顶标高。施工顺序布置G1-G2,F1-F6,E1-E8,D1-D22,C1-C18,B1-B34,A1-A37主要施工机械设备一览表序号机械名称型号规程数量定额功率（KW）1震动沉管桩机DZ75KS21502混凝土搅拌机J35027.53电焊机200A21146 CFG桩施工工艺1、水泥粉煤灰碎石桩（CFG桩）施工工艺流程如下：桩机就位灌注混凝土就位桩机移位振动拔管振动沉管搅拌混凝土2、主要工序技术要求1）、桩机就位后，首先将沉管对准桩位并调好垂直度，其偏差不得大于1.5%；2）、沉管过程中，要仔细观察沉管的下沉速度，如出现异常情况，及时分析原因并采取相应措施；3）、沉管符合终孔要求后，如沉管无异常情况，应立即进行灌注混混合料（混凝土）；4）、混凝土灌注量应使充盈系数不小于1.0，可分次灌注，但管内混凝土不低于自然地面；5）、控制好拔管速度，一般土层1~1.5m/min为宜，在软弱层和软硬土交界处宜控制在0.5~1.0m/min；６）、混凝土强度等级为15Mpa，混凝土现场制备严格按施工配合比进行，搅拌时间不少于6０秒，坍落度控制在4~6cm，混合料（混凝土）按每台桩机每天一组的规范要求，由监理工程师或业主工地代表见证取样做试块留检；７）、沉管拔出地面后，检查桩顶标高，如混凝土面低于施工桩顶标高，应马上复沉管补灌混凝土使之达到设计要求；四、施工进度计划及保证工期措施一)据场地情况及工期要求，考虑各种施工等因素，总工期控制在45天内。二）施工进度计划1）、按原来计划应该进两台DZ75KS振动机打桩，每天每台机可完成15根CFG桩，45天工期内可满足要求。6 2）因现场强夯机只完成了结施27-2中阴影部位场地G1-G2,F1-F6,E1-E8,D1-D22,C1-C18的处理，而强夯机施工影响的范围约50米，所以拟进DZ75KS振动机一台先进行施工CFG桩，后等强夯机施工完成后在进一台DZ75KS振动机。施工进度计划见“施工进度计划表”3）、如因现场电力不足，无法供应两台DZ75KS振动机进行CFG施工的，需另外计划。三）保证工期措施1、加强组织管理，各部门、各班组之间密切配合，相互协作；2、选责任心强，经验丰富的操作工人。3、选择良好性能设备进场,保证设备在施工工期内全部正常运转。4、组织好机械所需备用件，保证设备一旦损坏，能及时进行更换修复；5、原材料供应一般备有1天以上的储备量；6、财务人员保证有足够的流动资金做后盾；7、实施灵活作业施工，推行平行施工、流水作业。8、加强施工工程质量、技术工艺意识和内部技术监督，杜绝质量返工；避免因质量故障而耽误工期。11、加强安全管理，防止因安全事故原因延误工期；12、做好施工进度统计工作，绘成图表，找出实际施工进度与计划进度的差距，从而指导人、物、财力的配给，直至满足进度需求；13、正确处理与监理工程师关系，尊重监理工程师，及时办理各项签证手续，避免因签证而延误生产；14、落实生产责任制，实行多劳多得，提高生产人员劳动积极性。五、项目人员组成及劳动力计划表一）、项目部成员组成项目经理：施工员安全员：林质检员：李材料员：二）、根据工程需要，劳动力计划见下表：6 劳动力计划表序号工种人数（个）1机长22班长13起重工64搅拌工85一般工人2六、工程质量保证措施1、施工人员在施工前熟悉设计图纸、阅读设计说明。2、严格执行国家有关行业标准，按设计图纸要求进行施工。3、做到施工有依据，工序有记录。4、严格实行交接班制度和技术交底制度，贯彻“三检制”对质量进行三级检查、监督、验收，严格按公司《施工过程控制程序》进行。6、施工所用材料按我公司ISO9002《采购控制程序》进行采购，验收、保管，并按批次进行测定、检验，杜绝不合格材料、产品进入施工现场。7、施工中严禁使用无合格证的计量器具。8、实行技术人员跟班制，技术人员负责解决施工过程出现的技术问题，对施工质量进行全面检查、监督、验收。9、施工过程接受监理工程师的监督、检查，如需要现场抽查时，予以积极的配合。10、沉管前，必须复核桩位，确认桩位误差在规范允许值范围内方可沉管。11、混凝土的配合比严格定量控制。12、及时整理成桩资料，分析地质情况，发现异常及时向监理工程师或业主工地代表提出书面处理意见，以便采取有效措施处理薄弱部位。七、施工安全保证措施6 1、建立健全岗位责任制，落实岗位安全责任，使人人有安全生产责任，并与考核，评定、奖惩相结合。2、坚持贯彻健全生产“五同时”和“三级”安全教育制度、开展经常性的安全检查和安全教育，使全体施工人员牢固树立“安全第一”思想。3、坚持交接班安全检查和事前、事中、事后安全检查，及时发现和排除施工隐患，确保施工安全。4、做好安全交底工作，提高施工人员安全意识和自我防护意识。5、制定详细的安全操作规程和切实可行的措施，做到施工有标准。6、坚持过安全日活动，及时总结安全生产的经验和教训。7、贯彻劳动保护规定、加强劳保用品采购、保管，及时发放劳保用品。8、严格执行《施工现场临时用电安全技术规范》（GJG46-88）制定水、电安装、运行和维护规章制度，施工用电采用“三相五线制”。9、如发生工程事故，即刻报告建设单位工地代表，现场先采取相应措施处理，直至危险性排除。八、文明施工措施1、施工现场悬挂有关图表。2、施工现场严格按施工平面图布设置。3、进场材料应有计划，材料分类堆放；设备放置、施工程序力求科学、实用。4、专职人员负责场地清污，保持作业区不积水。5、严禁在工地赌博、酗酒、打架、斗欧等。6、开展项目文明机台及文明个人的评比活动。进行精神及物质奖励。十一公司2010年10月17日6'
