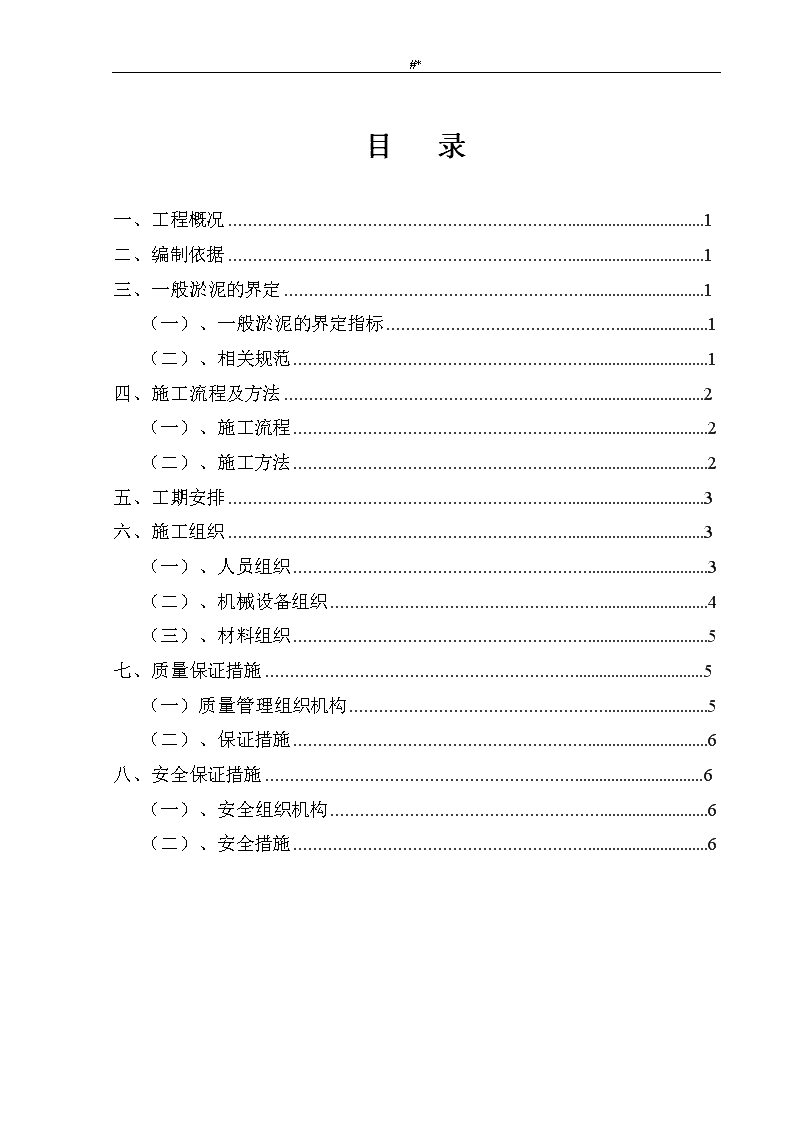

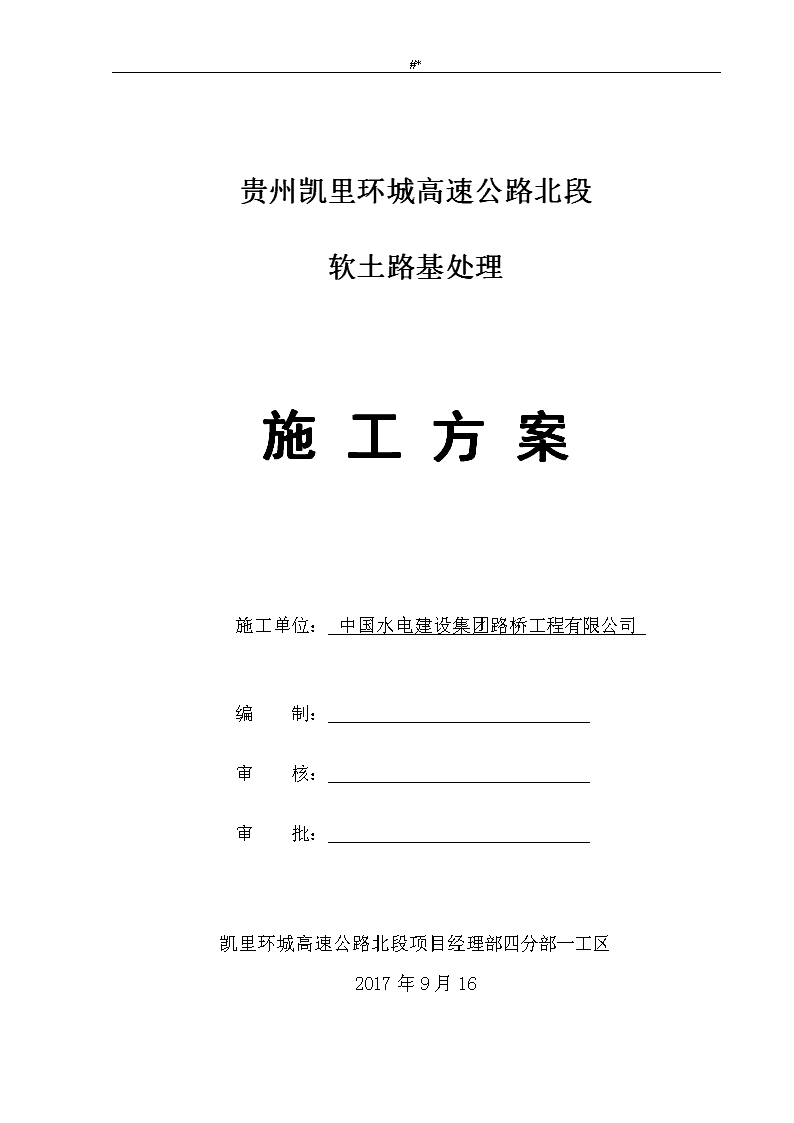

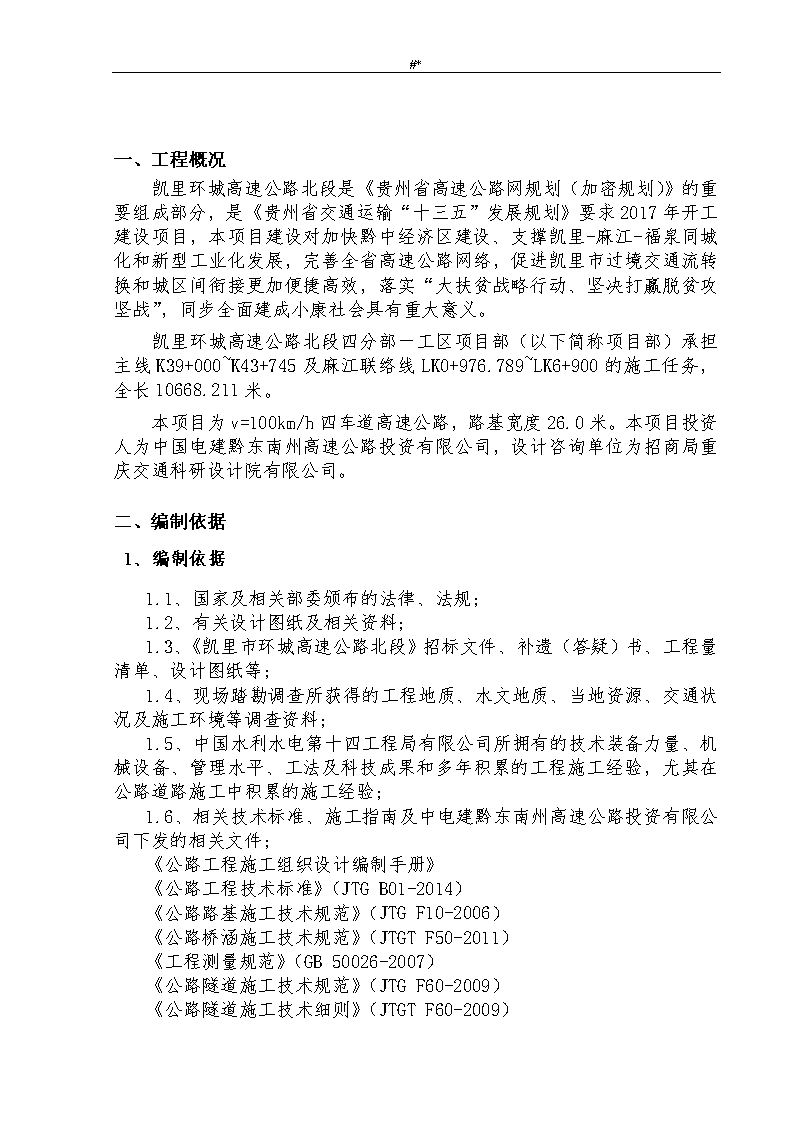

'#*贵州凯里环城高速公路北段软土路基处理施工方案施工单位：中国水电建设集团路桥工程有限公司编制：审核：审批：凯里环城高速公路北段项目经理部四分部一工区2017年9月16 #*目录一、工程概况1二、编制依据1三、一般淤泥的界定1（一）、一般淤泥的界定指标1（二）、相关规范1四、施工流程及方法2（一）、施工流程2（二）、施工方法2五、工期安排3六、施工组织3（一）、人员组织3（二）、机械设备组织4（三）、材料组织5七、质量保证措施5（一）质量管理组织机构5（二）、保证措施6八、安全保证措施6（一）、安全组织机构6（二）、安全措施6 #*#*一、工程概况凯里环城高速公路北段是《贵州省高速公路网规划（加密规划）》的重要组成部分，是《贵州省交通运输“十三五”发展规划》要求2017年开工建设项目，本项目建设对加快黔中经济区建设、支撑凯里-麻江-福泉同城化和新型工业化发展，完善全省高速公路网络，促进凯里市过境交通流转换和城区间衔接更加便捷高效，落实“大扶贫战略行动、坚决打赢脱贫攻坚战”，同步全面建成小康社会具有重大意义。凯里环城高速公路北段四分部一工区项目部（以下简称项目部）承担主线K39+000~K43+745及麻江联络线LK0+976.789~LK6+900的施工任务，全长10668.211米。本项目为v=100km/h四车道高速公路，路基宽度26.0米。本项目投资人为中国电建黔东南州高速公路投资有限公司，设计咨询单位为招商局重庆交通科研设计院有限公司。二、编制依据1、编制依据1.1、国家及相关部委颁布的法律、法规；1.2、有关设计图纸及相关资料；1.3、《凯里市环城高速公路北段》招标文件、补遗（答疑）书、工程量清单、设计图纸等；1.4、现场踏勘调查所获得的工程地质、水文地质、当地资源、交通状况及施工环境等调查资料；1.5、中国水利水电第十四工程局有限公司所拥有的技术装备力量、机械设备、管理水平、工法及科技成果和多年积累的工程施工经验，尤其在公路道路施工中积累的施工经验；1.6、相关技术标准、施工指南及中电建黔东南州高速公路投资有限公司下发的相关文件；《公路工程施工组织设计编制手册》《公路工程技术标准》（JTGB01-2014）《公路路基施工技术规范》（JTGF10-2006）《公路桥涵施工技术规范》（JTGTF50-2011）《工程测量规范》（GB50026-2007）《公路隧道施工技术规范》（JTGF60-2009）《公路隧道施工技术细则》（JTGTF60-2009） #*《公路工程路面施工技术规范》《公路工程质量检验评定标准》JTGF801-2012《高速公路标准化指南》2编制原则2.1、严格遵循设计文件、技术规范和质量验收标准的原则。在编写工作中，严格按设计要求认真执行国家现行的技术规范和质量验收标准，正确组织施工，确保工程质量优良。2.2、坚持实事求是的原则。在制定施工方案中，充分发挥我公司的技术优势和专业化、机械化联合作业的特点，坚持科学组织，合理安排、均衡生产，确保高速度、高质量、高效益地完成本标段的工程建设。2.3、根据项目法施工的原则，组织本工程的施工。通过与业主、监理和设计单位的充分合作，综合运用人员、机械、物资、资金和信息。实现质量和造价的最佳组合。实事求是的确定工期、施工方案，确保按期、优质、安全、高效地完成所有的工程项目。4、积极推广应用新成果的原则，在各项工序施工中，对于能够提高工程质量、加快施工进度、降低工程成本的新技术、新设备、新工艺、新材料要积极采用，发挥科技在公路施工中的先导作用。三、一般淤泥的界定（一）、一般淤泥的界定指标1、粘质土、有机质土天然含水量≥35%或液限（处于极软塑或流塑状态），天然空隙比≥1.0；2、粉质土天然含水量≥30%或液限（处于极软塑或流塑状态），天然空隙比≥0.9。（二）、相关规范中华人民共和国建设部《软土地区工程地质勘察规范》（JGJ83－91）规定：软土及其工程地质特征：第2.0.1条软土的判别应符合下列要求：1、外观以灰色为主的细粒土； #*2、天然含水量大于或等于液限；3、天然孔隙比大于或等于1.0。第2.0.2条软土的工程性质特点是高压缩性，低强度，高灵敏度和低透水性。在较大的地震力作用下易出现震陷。第2.0.3条软土层具有良好的层理，在互层中伴随有少数较密实的颗粒较粗的粉土或砂层，成为软土层中的变异土层。四、施工流程及方法（一）、施工流程测量—确定处理方案—断面测量—清淤或挤淤—换填或抛石—碾压（二）、施工方法1、首先对淤泥段原地表断面进行测量，要求监理、业主代表现场签字确认，并绘制断面图。2、清淤前初步测定淤泥深度，当淤泥较浅（H＜2.0m）采用全部挖除换填处理；当淤泥较深（2.0m＜H＜4.0m）采用抛石挤淤处理。若软土层为硬塑状态，不适宜抛石时，则应直接挖除换填合格填料。3、方案确定后进行清淤或抛石，如果采用清淤换填处理，清淤一段后应对清淤后的断面进行现场测量，测量过程要通知监理、业主代表参加，现场签字确认，并绘制断面图；对于淤泥段较宽需边清边填的部位，在清淤断面测量确认后即可碾压回填，分段填筑。如采用抛石挤淤处理，则需通知监理、业主代表现场确认抛填量。 #*4、采用清淤换填处理时，淤泥应挖运至指定弃土场，因弃土场面积限制，为充分利用场地，弃土需分层推平，推高，并整型。1#弃土场定在隧道口二期匝道圈内，平均运距根据现场情况和施工总平面图计算。换填材料本着就地取材、降低造价，并满足设计要求的原则，选用挖方中的碎、砾石土或石方，骨料碎（砾）石浸水抗压强度＞20MPa，换填采用分层碾压填筑，推土机初平，压路机碾压，每层松铺厚度不大于30cm，压实度满足路堤填筑压实度要求，机械无法碾压的边角，用小型机具夯实，小型机具夯实每层厚度不大于15cm。采用抛石挤淤处理时，先用推土机将片（块）石推压入软基，再用重型振动压路机反复碾压（边压边补抛）至地基稳定；然后将挤出淤泥清除，并弃于指定弃土场；最后在片石层上满铺碎石和砂各10cm，并经碾压后方可进行路基填筑，抛填用片（块）石浸水抗压强度＞20MPa。5、回填区顶面设置一层隔离（兼透水）土工布，土工布上、下10cm土层采用细粒土（带棱角粒径＞5mm含量＜50%）填筑。土工布要求经向抗拉强度＞50KN/m，纬向抗拉强度＞36KN/m，延伸率＜25%，CBR顶破强度＞2.5KN。土工布应横向铺设，搭接宽度20cm。6、渔塘、水田及坑洼处清淤应先进行排水，用抽水机抽出坑内明水，排至路基以外，待淤泥晾晒后方便开挖；渔塘、水田只部分清淤时，应首先沿路基边沟外侧线对渔塘或水田进行围堰（挡），防止水浸入路基，再对路基范围内明水进行抽排，晾晒后挖除。五、工期安排六、施工组织（一）、人员组织现场主要管理人员 #*序号工点配备人员职务配备人数(员)1软土地基处理工点负责人12工点技术负责人23质量工程师24安全工程师25测量负责人16测工37实验员28领工29施工员2（二）、机械设备组织主要机械设备序号机械或设备名称型号机械能力数量成新率1自卸汽车20T20T15辆802挖掘机3201.0m33台853挖掘机2701.0m32台854装载机502台805推土机160160马力1台806夯实机蛙式HW60良好2台807抽水机WT80Wt805.5PS2台858污水泵QW300-77KW2台新9振动压路机XG22020T2台8010柴油发电机CWJ3030KW2台新（三）、材料组织 #*软基换填材料严格按照设计及规范要求选用，使用前实验室对填料进行检测，不合格材料杜绝使用。土工合成材料由厂家提供出厂合格证，并由实验室随机取样送检，保证产品各参数、指标达到设计要求，材料进场后，严格检查，并随机取样，合格后方可使用。七、质量保证措施（一）质量管理组织机构项目部质量管理组织机构框图项目经理：杨义总工程师：张超商务经理：生产经理：刘江湖工程管理部：测量：廖长庆商务部：物资设备部：试验室：技术质量部：安保外联部：郑阿金各作业施工队各作业班组（二）、保证措施 #*1、淤泥开挖后,在监理工程师的监督下进行断面测量，并对坑底原地面进行初碾压后方可填筑。断面测量要求监理和业主代表现场签认。2、对土工材料要检查其出厂证明，并进行抽检，合格后方可使用。3、土工合成材料铺设要求平整，接头搭接符合设计及规范要求。八、安全保证措施（一）、安全组织机构项目经理：杨义项目生产经理：刘江湖项目总工：张超安全员：安全部：郑阿金现场施工管理人员施工班组（二）、安全措施1、现场用电要严格按照用电规程操作，设备用电必须做到一机一闸一漏一箱；进出电缆线要有套管，电线进出不混乱。严禁使用花线或塑料胶质线,导线不得随地拖拉或绑在脚手架上。2、现场机械设备严格按安全技术操作规程作业，杜绝违章作业，严禁酒后操作机械设备。3、开挖清淤时，宜直接清运。4、现场配备抽水设备，防止因水浸泡引起漏电事故发生。 #*5、现场设置护栏、围栏、警告标志，并经常维修，保持其正常使用功能，并在有危险地点悬挂规定的安全警示标牌。'
