土方开挖施工准备

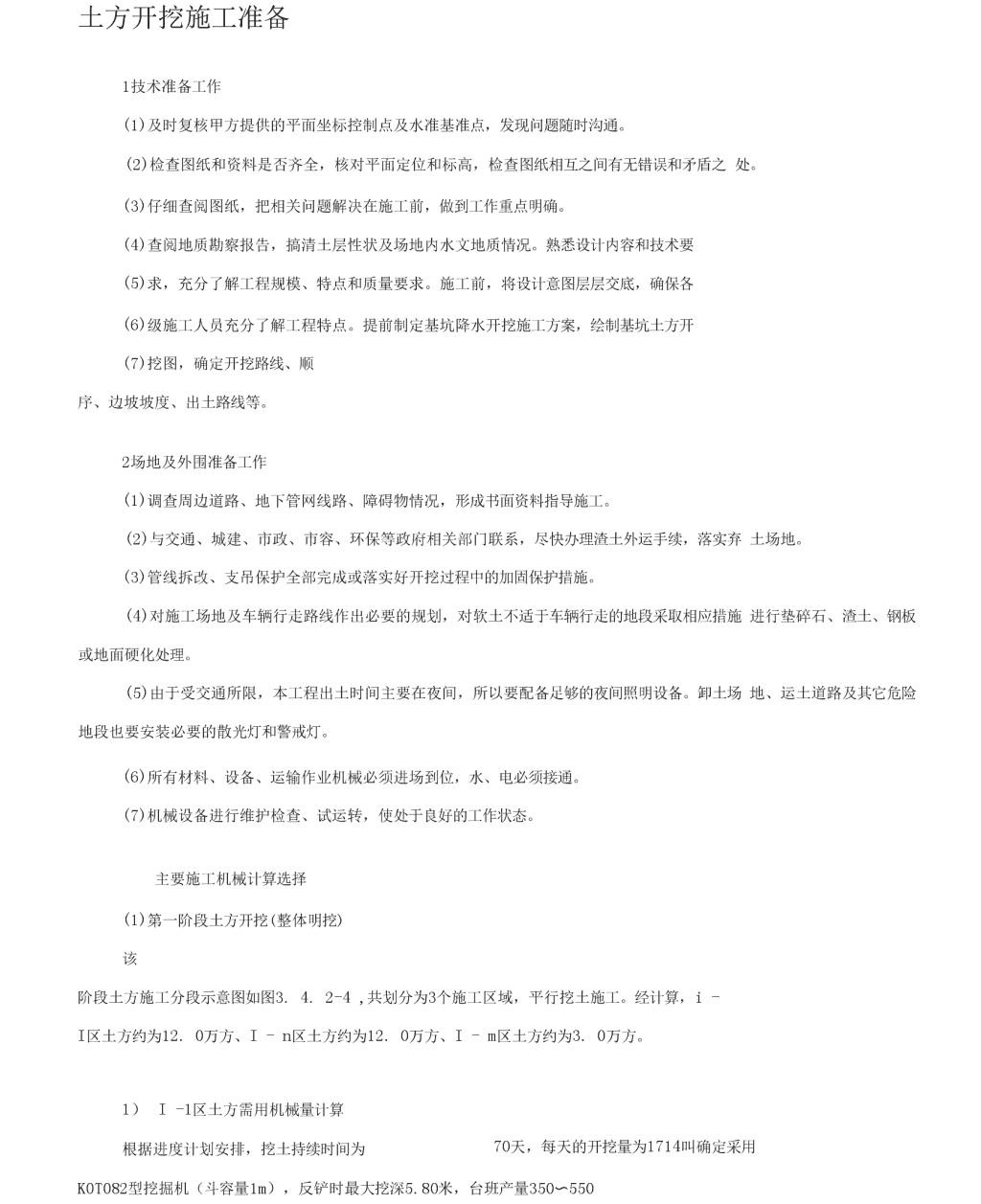

'土方开挖施工准备1技术准备工作(1)及时复核甲方提供的平面坐标控制点及水准基准点，发现问题随时沟通。(2)检查图纸和资料是否齐全，核对平面定位和标高，检查图纸相互之间有无错误和矛盾之处。(3)仔细查阅图纸，把相关问题解决在施工前，做到工作重点明确。(4)查阅地质勘察报告，搞清土层性状及场地内水文地质情况。熟悉设计内容和技术要(5)求，充分了解工程规模、特点和质量要求。施工前，将设计意图层层交底，确保各(6)级施工人员充分了解工程特点。提前制定基坑降水开挖施工方案，绘制基坑土方开(7)挖图，确定开挖路线、顺序、边坡坡度、出土路线等。2场地及外围准备工作(1)调查周边道路、地下管网线路、障碍物情况，形成书面资料指导施工。(2)与交通、城建、市政、市容、环保等政府相关部门联系，尽快办理渣土外运手续，落实弃土场地。(3)管线拆改、支吊保护全部完成或落实好开挖过程中的加固保护措施。(4)对施工场地及车辆行走路线作出必要的规划，对软土不适于车辆行走的地段采取相应措施进行垫碎石、渣土、钢板或地面硬化处理。(5)由于受交通所限，本工程出土时间主要在夜间，所以要配备足够的夜间照明设备。卸土场地、运土道路及其它危险地段也要安装必要的散光灯和警戒灯。(6)所有材料、设备、运输作业机械必须进场到位，水、电必须接通。(7)机械设备进行维护检查、试运转，使处于良好的工作状态。主要施工机械计算选择(1)第一阶段土方开挖(整体明挖)该阶段土方施工分段示意图如图3.4.2-4,共划分为3个施工区域，平行挖土施工。经计算，i-I区土方约为12.0万方、I-n区土方约为12.0万方、I-m区土方约为3.0万方。70天，每天的开挖量为1714叫确定采用1）I-1区土方需用机械量计算根据进度计划安排，挖土持续时间为K0T082型挖掘机（斗容量1m），反铲时最大挖深5.80米，台班产量350〜550 计算挖土机需用数量：N1二Q/PdTmKt其中：N1——挖土机需用台数；Q土方量（m）;P挖土机台班产量，取500m;T工期；m——每天工作班数，取三班制；Kt--时间利用系数，一般为0.8-0.85,本例取0.8；Nl=120000/500X70X3X0.8=1.42（台），取2台；该计算数量为装车出土挖掘机数量，槽内土方倒运的挖掘机另计2台。计算自卸车需用数量：根据土方运距及周边交通情况分析•，12T自卸汽车平均运输能力为：130用/台班•辆本工程每日土方运输量为：120000/70=1714m3,贝1J,自卸车数N2=1714/（130*1.5）=9辆，本例出土时间主要为晚上，按照日均1.5台班考虑。根据上述计算结果，共需配置12t自卸汽车9辆，可满足施工要求。1）I-n区土方需用机械量计算该区段在平面位置划分上，与I-I区完全相同，计算结果同上，即：需要4台挖掘机、9台12t自卸翻斗车。2）I-m区土方需用机械量计算根据进度计划安排，由于第一阶段土方总工期为70天，考虑该区土方量较小，且该区场地狭小，该区土方计划使用2台（1台倒土、1台装车）挖掘机，持续时间为30天，每天的开挖量为1000%确定采用K0T082型挖掘机（斗容量1用），反铲时最大挖深5.80米，台班产量350〜550m"o 2台K0T082挖计算挖土机需用数量：根据场地狭窄及土方量小的特点，需投入 掘机，挖掘机数量验算如下:Nl=Q/PdTmKt其中：N1——挖土机需用台数；Q土方量（M）;P挖土机台班产量，取500m;T——工期；m每天工作班数，取三班制；Kt——时间利用系数，一般为0.8〜0.85,本例取0.8;Nl=30000/500X30X3X0.8-0.83（台），取1台；该计算数量为装车出土挖掘机数量，槽内土方倒运的挖掘机另计1台。计算自卸车需用数量：根据土方运距及周边交通情况分析，12T自卸汽车平均运输能力为：130nl3/台班•辆本工程每日土方运输量为1000m3,则，自卸车数N2=1000/（129X1.5）=6（辆），本例出土时间主要为晚上，按照日均1.5台班考虑。可满足计划工期要求。综上所述，第一阶段明挖施工期间，机械总需用量汇总为：K0T0820挖掘机10台，长臂挖掘机3台，12T自卸车24辆。（2）地铁四号线盖挖段本工程地铁四号线设计选定开挖方式为盖挖，挖土方量达到司制定的工期计划，盖挖逆做施工需要在4各月内全部做14万方。根据我公完，其中挖土施工占用3个月时间。为此，需要在工程段划分及出土机械效率入手采取措施，确保技术质量目标及工期目标的实现。本工程已经选定的出土口见图3.4.2-5,共划分为5个施工段，设置5个出土孔出土口在有条件的情况下可借用滚梯口、电梯口、通风口等）。结合我单位类似工程的施工经验，本工程四号线出土孔I、出土孔n、出土孔m使用抓斗桥式起重机垂直出土，出土孔W、出土孔V使用1台克令吊（配抓斗）出土。出土口计划出土量如下：四号线负二层每口日均出土方量取4oomo 66000m负三层四号线负三层每口日均出土方量取3oomo四号线盖挖部分为二层多跨结构，负二层挖土方量经计算约为挖土方量经计算约为740007ft则工期验算如下:实际工期二66000-(5X400)+74000-(5*300)=33+49.3=82.3天V90天符合工期要求。在施工段划分及工期验算均满足要求的前提下,根据出土口合理配备挖土机械及运输机械如下:1）挖掘机：根据挖掘机台班产量及施工经验，平均400m的出土量需布置2台10台，加上地面上卸土、0.3n?小型挖掘机，按每个出土孔内布置两台挖掘机共布置装车用4台，共计需要配备该型号挖掘机14台。2）水平运输车辆：每个出土口平均出土约400nb由于结构顶板上不允许车辆落位和行走。计划使用2nl自卸翻斗车，沿四号线旁换乘区底板行走，实现安全的水平运输。2nl自卸翻斗车日均场内运输方量以200nl计算，则高峰期施工共需要车辆为:1m自卸翻斗车数=2000/200=10辆。可以满足计划工期要求。另外，小翻斗车将土方运至现场临时存土区后，需要挖掘机装车、大型翻斗车将土运出场外，挖掘机采用KAT082（台班产量500m）、运输车采用12t自卸车（台班产量130m）,需用数量计算如下:KAT0820空掘机：2个存土区，配备2台。12t自卸车：2000/130*3=6辆。3m,3）出土进料口配套设置:四号线盖挖段土方提升系统采用可水平移动的自卸抓斗，抓斗的斗容量为共配置3套提升系统，每套提升系统设计日出土能力最大为800立方，提升系统技术参数如表3.4.4-2所示。表3.4.4-2提升系统主要参数机构项目升机小车行走机构起重能力310t/3m5t速度(m/min)39740「作级别A6A3A6 最大起重局度3030电源380V/50HZ钢丝绳结构18NA6X19+FC17006WC35-15.5-170支数22工作拉力（KN）393129卷筒直径?500?400车轮直径？300电动机型号YZR280S-10/22X47DZ51-4YZR160MB/7.5功率（KW）50137.5转速(r/min)5831380910减速器型号ZQ650-IV-3CACDD10-30ZSC600-VII-2传动比（1）23.3481.222.4中心距（mm）650500制动器型号YWZ-400/90CDD10YWZ-200/25制动力矩（N.m）2500650200电磁铁型号YT1-90YT1-25限位开关LT7-1断火器LT10-11综上所述，地铁四号线盖挖施工期间，机械总需用量汇总为：14台，0.3m,小型挖掘机KAT082（挖掘机2台，水平移动的自卸抓斗提升系统7套，辆，12t自卸翻斗2nl自卸翻斗车10车8辆。（3）地铁六号线土方开挖地铁六号线土方开挖为带撑明挖，含两道水平支撑，挖土采用“分层大错台整体退挖”的方式，边撑边挖，先撑后挖，挖土方量约为35110方。六号线计划分为四个施工段流水施工，以方便结构穿插施工，但是对挖土进程来说，施工过程为整体退挖、连续进行。六号线计划工期为55天，考虑过程中需要安装预应力钢管对撑，有效挖土时间为30天。挖掘机计划采用K0T082（型挖掘机（斗容量Ir?）,反铲时最大挖深5.80米，台班产量350〜550m3o1）计算挖土机需用数量： Nl=Q/PdTmKt其中：Nl——挖土机需用台数；Q土方量(m);P挖土机台班产量，取500m;T——工期；m每天工作班数，取三班制；Kt——时间利用系数，一般为0.8-0.85,本例取0.8;Nl=35U0/500X30X3X0.8=0.97(台)，取1台；实际选用1台挖掘机装车，另外2台挖掘机槽内倒土，共3台。2)计算自卸车需用数量：根据土方运距及周边交通情况分析，12T自卸汽车平均运输能力为：130m3/台班•辆本工程每日土方运输量为1170m3,1170/(130X1.5)=6(辆)，本例出土时间主要为晚上，按照日均L5台班考虑。根据上述计算结果，共需配置12t自卸汽车6辆，可满足计划工期要求。实际施工中，通过提高挖掘机功效、增加翻斗车数量，工期可以进一步提前。综上所述，六号线明挖施工阶段，机械总需用量汇总为：K0T082挖掘机3台，长臂挖掘机1台，12T自卸车6辆。(4)第三阶段土方开挖(西青下沉道)西青道下沉段开挖顺序如图3.4.2-6所示，总土方量149491m)由于西青道土方开挖为条形开挖，根据工地出土口位置居中偏东的特点，需要由两侧向中间相向开挖。但是，因一标段内道路东半部分土方数量较少，土方开挖完毕后，挖掘机及翻斗车随即转入西半部分施工。另外，西青道基坑开挖宽度为46米，根据K0T082挖掘机的作业半径考虑，同一横断面上可以同时容纳两台挖掘机同时装车。则挖土全过程中，装土用挖掘机计划为2台，另配2台同型号挖掘机槽内倒土。一标段西青道土方开挖计划工期为45天，计算每天出土量为3300mo同上，12T自卸汽车平均运输能力为：130前台班•辆，则12t自卸翻斗车需用量为：N=3300/(130X1.5)=17(辆)，可满足计划工期要求。本例出土时间主要为晚上，按照日 均L5台班考虑。 K0T082挖掘机4台,综上所述，西青道明挖施工期间，机械总需用量汇总为:12T自卸车17辆。4施工机械设备选用表根据降水井井点平面布置及降水工期要求,以及挖土阶段机械用量计算，本工程一标段降水及土方开挖阶段，机械设备选用如表3.4.4-3所示:表344-3机械选用表序号设备名称规格型号数量用途1.大挖掘机KAT082010台挖土2.小挖掘机（0.3m3）WJ-1314台盖挖挖土及装卸3.长臂挖掘机（12mPC20-4002台土方收尾专用（12m4.抓斗桥式起重机10t/3m33套盖挖出土5.克令吊（配抓斗）1套盖挖出土6.自卸汽车12t32辆土方外运7.翻斗车2m10辆盖挖倒土8.经纬仪DJJ2-22台基坑监控及轴线投放9.水准仪DZS3-13台标高引测10.塔尺5.0m3支标高引测11.钢卷尺50m3把标高引测/或量距12.镐灯3.5kW18只盖挖、现场照明13.碘鸨灯l.OkW10只辅助照明14.照明电箱4个现场及坑底照明 序号设备名称规格型号数量用途15.动力电箱/8个通风抽水用16.水泵250QJ50-30/170台基坑抽水17.小电缆/若干移动电源18.无齿锯/24把截桩头19.空压机HUZ1-Z-0.12/159台截桩头20.排风机44000m7h5台盖挖排风21.送风机51000m7h5台盖挖送风'
