k5+198.5松林湾大桥桩基施工技术方案

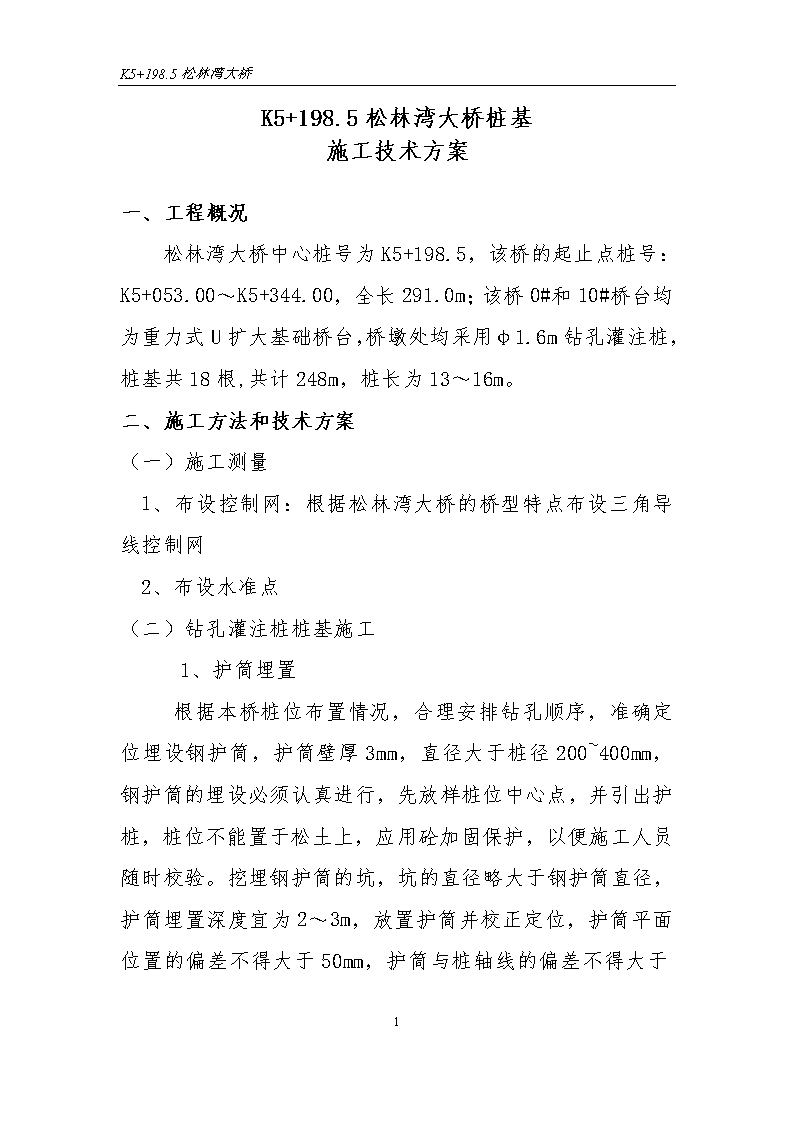

'K5+198.5松林湾大桥K5+198.5松林湾大桥桩基施工技术方案编制:复核:审核:2016年3月5日31 K5+198.5松林湾大桥K5+198.5松林湾大桥桩基施工技术方案一、工程概况松林湾大桥中心桩号为K5+198.5，该桥的起止点桩号：K5+053.00～K5+344.00，全长291.0m；该桥0#和10#桥台均为重力式U扩大基础桥台，桥墩处均采用φ1.6m钻孔灌注桩，桩基共18根,共计248m，桩长为13～16m。二、施工方法和技术方案（一）施工测量1、布设控制网：根据松林湾大桥的桥型特点布设三角导线控制网2、布设水准点（二）钻孔灌注桩桩基施工1、护筒埋置根据本桥桩位布置情况，合理安排钻孔顺序，准确定位埋设钢护筒，护筒壁厚3mm，直径大于桩径200~400mm，钢护筒的埋设必须认真进31 K5+198.5松林湾大桥行，先放样桩位中心点，并引出护桩，桩位不能置于松土上，应用砼加固保护，以便施工人员随时校验。挖埋钢护筒的坑，坑的直径略大于钢护筒直径，护筒埋置深度宜为2～3m，放置护筒并校正定位，护筒平面位置的偏差不得大于50mm，护筒与桩轴线的偏差不得大于1%，护筒底部及四周应用粘土填筑，并分层夯实处理，护筒顶需高出地面0.3m左右，并在顶部焊加强筋和吊耳，开出水口，钻进过程中要经常检查护筒是否发生偏移和下沉，并要及时处理。2、钻孔钻机施工场地，必须平整、牢靠、稳定，能承受工作时所有静、动荷载。本桥桩基础采用冲击钻施工，钻机就位前，应对钻孔前的各项准备工作进行检查，包括主要机具设备的检查和维修。钻机安装就位后，底座和顶端应平稳，不得产生位移或沉陷。钻盘中心与钢护筒中心位置偏差不得大于2cm。31 K5+198.5松林湾大桥开始钻孔时，应稍提钻头，在护筒内打浆，并开动泥浆泵进行循环，待泥浆均匀后方开始钻进。进尺要适当控制，对护筒底部，应低档慢速钻进，使底部处有较坚固的泥皮护壁。如护筒底土质松软出现漏浆时，可提起钻头，向孔内倒入粘土块，再放入钻头倒转，使胶泥挤入孔壁堵住漏浆空隙，稳住泥浆后继续钻进。钻至护筒底部以下1m，则可按地质情况以正常速度钻进。钻进过程中应经常注意岩层变化，每进尺2m或在土层变化处应捞取渣样，判断岩层，对于嵌岩桩，应每1m采集地质样品，提交监理工程师检验，记入钻孔记录表并与地质柱状图核对。操作人员必须认真贯彻执行岗位责任制，随时填写钻孔施工记录，交接班时应详细交待本班钻进情况及下一班需注意的事项。钻孔过程中要保持孔内有1.5～2m的水头高度，并要防止扳手、管钳等金属工具或其他异物掉落孔内，损坏钻机钻头。钻进作业必须连续性，升降钻头时要平稳，不得碰撞护筒或孔壁。钻孔泥浆采用优质的粘土在泥浆池内制备，泥浆池容积为6m3。并设容积为4m3的沉淀池。造浆用的粘土应符合下列技术要求：胶体率不低于95%含砂率不大于4%造浆率不低于0.006m3/kg~0.008m3/kg泥浆性能指标应符合下列技术要求：泥浆相对密度1.25漏斗粘度28s含砂率〈4%胶体率〉95%失水量30ml/30min钻孔过程中出现的故障及处理方法：31 K5+198.5松林湾大桥坍孔，其表征是孔内水位突然下降又回升，孔口冒细密水泡，出渣量显著增加而不见进尺，钻机负荷显著增加。坍孔多由泥浆性能不符合要求、孔内水头未能保证、机具碰撞孔壁等原因造成。应查明坍孔位置后进行处理，坍孔不严重时，可回填土到坍孔位以上，并采取改善泥浆性能、加高水头、深埋护筒等措施，继续钻进，坍孔严重时，应立即将钻孔全部用砂类土或砾石土回填，重新开钻冲孔。钻孔偏斜，常由地质松软不均、岩面倾斜、钻架位移、安装未平或遇探头石等原因造成，一般可在偏斜处吊住钻锤反复扫孔，使钻孔正直。钻孔漏浆，可填入片石、卵石，反复冲击，增加护壁。卡钻，多因先形成了梅花孔，或钻锤磨损未及时焊补、钻孔直径变小，而新钻锤又过大，冲锤倾倒，遇到探头石，或孔内掉入物卡住等。卡钻后不宜强提，可用小锤冲击或用冲、吸的方法将钻锤周围的钻渣松动后再提出。桩孔钻至设计标高后，对成孔的孔径、孔深和倾斜度等进行检查，钻孔桩成孔检查：a、孔深不小于设计孔深，桩基嵌入中风化岩层深度不得5倍桩径，如嵌岩深度不能满足要求时，应根据实际情况酌情调整基底标高；b、孔位中心位置偏差不大于50mm；c、孔的倾斜度偏差不大于1%H（桩长）且不大于500mm；d、孔径采用检孔器(可采用外径D等于挖孔桩钢筋笼直径加10mm，长度不小于4~6D的钢筋骨架31 K5+198.5松林湾大桥)进行检测,检孔器能顺利通过桩孔,表明孔径不小于桩径。上述技术指标经自检满足设计要求后申请监理工程师进行终孔检验，并填写终孔检验记录。3、清孔终孔检验合格后，对成孔进行清孔作业。拟采用抽浆法清孔，将钻锤提离孔底钻渣面10～30cm，维持泥浆的循环，并向孔中注入清水，应经常测量孔底沉渣厚度和孔中泥浆性能指标，（1）沉淀厚度，嵌岩桩：不大于50mm。（2）泥浆指标，相对密度：1.03~1.1；粘度：17~20Pa.s；含砂率＜2%；上述指标满足要求后立即停止清孔。清孔时注意必须保持孔内原有水头高度，以防塌孔；不得用加深钻孔深度的方式代替清孔。4、钢筋笼制作安装钢筋进场应分批堆放，不同型号的钢筋分别堆放，不得混杂，且应设立识别标志；原材钢筋堆放在钢筋棚内，如需露天堆置时，应垫高0.5m并加遮盖。钢筋进场应有出厂合格证或试验资料方可使用，否则，不得使用于工程中，钢筋进场后，大于12mm的钢筋应进行机械和焊接性能试验。31 K5+198.5松林湾大桥钢筋加工在钢筋棚进行，进行主筋、加强钢筋机械连接和焊接试验，钢筋接头采用机械连接，加工丝口前，应切除钢筋头，防止裹边。加强筋接头采用双面焊，其焊缝的长度不应小于10d。钢筋骨架制作严格按桩基钢筋构造图进行施工，钢筋笼在加工过程中，应注意受力钢筋焊接接头应设置在内力较小处，并错开布置，钢筋连接接头，在接头区段内35d（d为钢筋直径），同一根钢筋不得有两个接头，配置在接头长度内的受力主钢筋，在同一截面内，钢筋接头不得超过钢筋总数50%。钢筋笼制作过程中要控制受力钢筋，箍筋、横向水平钢筋、螺旋钢筋间距，钢筋骨架尺寸（长、直径）、保护层厚度等，必须符合设计要求，对已成型的钢筋笼或零星钢筋用彩条布进行遮盖，防止置于露天而生锈。钢筋采用统一制作，再运输至施工现场，钢筋笼采用现场平整场地，现场绑扎，吊装钢筋笼过程中要注意控制其变形，一般措施是在加强钢筋位置焊接内撑架；在安装钢筋笼时，要使钢筋笼居于桩孔中心轴线位置并确保其保护层厚度和倾斜度，并设置锚固钢筋（防止灌注混凝土时钢筋笼位移和上升）；钢筋骨架的制作和吊放的允许偏差：主筋间距±10mm，箍筋间距±20mm，骨架外径±10mm，骨架倾斜度±0.5%H（桩长），骨架保护层厚度±20mm，骨架中心平面位置20mm，骨架顶端高程±20mm，骨架底面高程±50mm。钢筋笼安装定位后，安装声测管，沿钢筋笼内侧等间距预埋4根φ57×31 K5+198.5松林湾大桥3mm超声波检测钢管，声测管用定位钢筋固定，每根声测管中间采用焊接，下口用钢板焊接、上口用彩条布密封避免进浆，声测管底端到桩底，顶端比桩顶高出50cm,在安装生测管是进行密封泌水试验。5、灌注水下混凝土（1）混凝土灌注前的准备工作施工现场（前场）准备：安装灌注平台、料斗（2.5m3）、钢导管（直径280mm），导管使用前试拼装检验，应进行水密承压和接头抗拉试验，导管在吊入孔内时，位置居中、轴线顺直，稳步沉放，防止卡挂钢筋骨架，导管悬空40cm；混凝土输送泵及管道安装就位，吊车及相关施工人员到位。进行水密试验的水压不应小于孔内水深的1.3倍的压力，也不应小于导管壁和焊缝可能承受灌注砼时最大内应力的1.3倍，可按下式计算:P=γchc-γwHwP—导管可能承受到的最大内应力（KPa）γc-混凝土拌合物的重度（取24KN/m3）hc-导管内混凝土柱最大高度（m）,以导管全长或预计的最大高度计。Hw--井孔内水或泥浆的深度（2）、混凝土灌注前的检查灌注混凝土之前，要对孔内进行二次清孔，使孔底沉淀厚度和泥浆指标达到：①沉淀厚度，支承桩：不大于50mm。②31 K5+198.5松林湾大桥泥浆指标，相对密度：1.03~1.1；粘度：17~20Pa.s；含砂率＜2%；做好灌注前的各项检查记录经监理工程师同意方可进行灌注。（3）、混凝土拌合和运输C30砼由宜宾卓越商砼站提供，混凝土采用拌合站集中拌合，混凝土拌合过程中严格按C30配合比控制材料计量，水下C30混凝土坍落度180~220mm，通过试验确定掺入缓凝剂，初凝时间不小于6h；并对拌合出的混凝土进行坍落度的测定。用罐车运输混凝土到相应的桩位，检查混凝土的均匀性和坍落度等，若不符合要求，应进行第二次拌和，二次拌和后仍不符合要求时，不得使用。（4）、灌注混凝土　①、灌注首批混凝土，其数量满足导管首次埋置深度（≥1.0m）和填充导管底部的需要πD2πd2V≥——（H1+H2）+——h144式中：V—灌注首批混凝土所需数量（m3），D—桩孔直径（m），H1—导管悬空0.4m，H2—导管初次埋深（m），d—导管内径（m），h1—桩孔内混凝土达到H2时，导管内混凝土柱平衡导管外压力所需的高度（m），h1=Hwγw/γc。γw-井孔内水或泥浆的重度；Hw-井孔内水或泥浆的深度,γc-混凝土拌合物的重度（取24KN/m3）。31 K5+198.5松林湾大桥首批混凝土进入漏斗后，开阀，首批混凝土灌入孔底，立即测探孔内混凝土面高度，计算导管埋置深度，符合要求，继续进行灌注；若发现导管内有进水，表明出现灌注事故，应立即将导管提出，提出钢筋笼，重新清孔，安装钢筋笼和导管，重新灌注。②、首批混凝土灌注后，应连续灌注，并尽可能缩短拆除导管的时间间隔。③、灌注过程中，应经常用测深锤探测孔内混凝土面位置，及时调整导管埋深，导管的埋深控制在2～6m。④、为防止钢筋骨架上浮，当灌注的混凝土顶面距钢筋骨架底部1m左右时，应降低混凝土的灌注速度，当混凝土上升到骨架底口4m以上，提升导管，使其底口高于骨架2m以上，即可恢复正常灌注速度。⑤、灌注过程中，孔内流出的泥浆不能直接排入河流和渠道，避免因施工引起水资源污染等环境问题，须经沉淀池或处理达标后方能排放。⑥、为保证桩顶质量，桩顶加灌0.5m高度，填写水下混凝土灌注记录，灌注结束后，进行场地清理，混凝土垃圾运走弃至弃土场，不得堆放于孔口附近，防止雨水冲刷。三、施工组织机构及质量保证为了确保优良工程，在施工过程中必须有严密的、行之有效的施工组织结构及质量保证体系，以及切实的、可靠的质量保证措施。根据本工程的工程特点，拟采用和采取以下质量保证措施和施工组织结构。（一）、质量保证措施31 K5+198.5松林湾大桥质量保证措施关键是三个方面：施工队伍的保证、机械设备的保证和施工管理的保证。分别叙述如下：1、施工队伍由技术骨干组成，管理及技术力量雄厚、质量意识强、施工经验丰富。2、采用机械、设备全面进性了维修、保养，确保机械设备完好。3、管理的保证：（1）、在施工的全过程，严格实行全面质量管理制度，由项目经理督促执行；严格按质保体系落实岗位责任制，从项目经理部至施工作业队都有明确的分工，保证层层有人把关、道道工序有人负责；严格执行三级检查制度，上一道工序未交接验收，绝不允许进入下一道工序施工。（2）、严格执行图纸技术交底制度，使施工人员在按图施工的过程中，明确知道本工序的设计与规范要求。关键性项目，在施工前必须有切实可行的施工技术方案，杜绝盲目和随意施工。（3）、加强原材料的前期试验、检测，杜绝不合格的材料进入工地现场，未经试验的材料坚决不准使用；健全原始资料的管理制度，加强技术资料的管理工作，确保资料准确、齐全，整编及时。31 K5+198.5松林湾大桥（4）、测量仪器、试验仪器，实行定期校正、标定制度，保证数据的正确性；为确保整个标段平面位置的准确，项目部专门成立一个测量组，进行统一放样。（5）、关键工种必须持证上岗；加强施工人员的质量意识教育，提高施工队伍的整体素质，定期对职工进行技术培训，组织参观学习，取长补短，并制订质量管理要点。（二）施工组织机构及质量保证体系1、施工组织机构见下图松林湾大桥项目部项目负责人：陈川桥梁施工组负责人：柳明六、桥梁工程师：厍小平技术负责人：徐松林施工员：李磊测量工程师：刘刚材料员：毛天彬施工班组（张保初）31 K5+198.5松林湾大桥2、质量保证体系图编制实施性施工组织设计施工准备阶段质量保证体系建立施工图设计交底进行复测测量资料申报单位工程开工报告隐蔽工程自检质量控制内容工程施工阶段施工质量对标自检工地材料设备提供合格证工程质量事故上报创优活动组织申请进度控制内容年.季施工计划组织进行计划核实定期进行施工计划调整31 K5+198.5松林湾大桥安全教育组织安全控制内容现场标牌标语设立安全检查定期开展工程质量检验报告提报资料竣工验收阶段竣工文件整理提报竣工验收请示验收保修工作及时处理四、安全保证体系、安全保证措施（一）、安全保证体系为贯彻“安全第一、预防为主”的方针，坚持“管生产必须管安全”的原则进行安全生产管理。以加强施工现场控制和职工生产安全教育为重点，以定期检查为主，建立安全保证体系，深入开展创建安全标准工地活动，确保项目安全、优质、高效地完成施工任务。安全保证体系见《安全生产保证体系》。31 K5+198.5松林湾大桥安全管理体系如下图经理部安全管理体系图思想保证制度保证工作保证组织保证经济保证开工前检查包保责任制项目经理部安全领导小组国家安全法律法规提高全员意识施工过程检查项目队安全领导小组奖罚分明施工技术安全规则教育各项安全生产标准、规程安质部经济竞现十二项安全生产制度：1、安全生产责任制2、班前安全讲话3、周一安全活动制4、安全设计制5、安全标准工地建设制6、安全教育7、安全技术交底制8、安全交接班制9、安全操作挂牌制10、安全生产检查制11、安全事故报告制12、安全生产奖惩制生产必须安全安全为了生产安全生产第一作业队安质室收尾过程检查工班、工种安全检查员安全生产目标（二）、安全保证措施1、安全组织机构31 K5+198.5松林湾大桥项目部设安全生产领导小组，由项目经理担任组长，专职安全质量工程师担任副组长。工程队设专职安检员，工班设兼职安全员，组织机构见《安全管理组织机构框图》。安全组织机构如下图项目经理：陈川安全工程师：柳明六桥梁队队长：张保初桥梁队专职安全员：李磊桥梁队各施工人员2、安全教育开工前，对参加本项目段内施工人员进行安全生产教育，组织学习安全法规和各工种安全操作规程。由主管工程师或安全技术员根据当前施工项目及存在的问题，结合规范、规程上安全技术课。对特殊工种如：电焊工、各种机械操作司机、电工等进行培训，持证上岗。现场树立醒目的安全警示牌、标语及各种操作规程作业牌，造成安全生产良好的氛围。3、安全生产责任制31 K5+198.5松林湾大桥项目部经理、各工程队队长、工班长、工人逐级建立安全生产责任制，并签订安全责任书，做到分工明确，责任到人。坚持“全员、全过程、全方位、全天候”的“四全”安全管理。管理者坚持安全生产“五到位”，即健全机构到位、批阅安全文件到位、深入现场到位、检查到位、处理问题到位。4、安全技术措施安全设施舍得大投入，淘汰陈旧设备，不留安全隐患。在施工中，安全生产放在第一位，责任重于泰山，当安全与进度发生矛盾时，进度无条件服从安全。5、安全检查制度项目部每月一次，各工程队每旬一次，工班一日一次检查；安全检查员全施工过程检查，发现问题及时处理，将处理意见记入检查记录表中。对重大问题下发隐患通知书，提出有效对策，限期整改，及时复查。6、用电管理电线路设备的绝缘必须良好，布置整齐，各种电气开关和设备的金属外壳，必须设接地或接零保护。各种电气设备必须装入配电箱内，离地不小于2.0m，并加锁，采取防雨措施。31 K5+198.5松林湾大桥非电工人员严禁进入配电房内，严禁私自乱拉乱接电线，以防触电。定期检查用电线路的完好程度，确保安全用电。（三）、安全管理目标安全管理目标为“三无一杜绝”和“一创建”。三无即无工伤死亡事故，无交通死亡事故，无火灾事故；一杜绝即杜绝重伤事故；一创建即创建安全文明工地。（四）、安全防护重点1防触电事故；2防交通安全事故；3防机械设备伤害事故；4防基坑开挖塌方埋人事故。（五）、紧急预案1、事故发生后，事故现场应急专业组人员应立即开展工作，及时发出报警信号，互相帮助，积极组织自救；在事故现场及存在危险物资的重大危险源内外，采取紧急救援措施，特别是突发事件发生初期能采取的各种紧急措施，如紧急断电、组织撤离、救助伤员、现场保护等；及时向项目部安全领导小组报告，必要时向相邻可依托力量求教，事故现场内外人员应积极参加援救。31 K5+198.5松林湾大桥2、事故现场由项目部安全领导小组组长任现场指挥，全面负责事故的控制、处理工作。项目部安全领导小组组长接到报警后，应立即赶赴事故现场，不能及时赶赴事故现场的，必须委派一名项目部安全领导小组成员或事故现场管理人员，及时启动应急系统，控制事态发展。3、各应急专业组人员，要接受项目部领导小组的统一指挥，立即按照各自岗位职责采取措施，开展工作。事故现场抢险组，应根据事故特点，采用相应的应急求援物资、设备开展事故现场的紧急抢险工作，抢险过程中首先要注重人员的求援、事故现场内外易燃易爆等危险品的封存及转移等，其次是贵重物资设备的抢救；随时与项目部安全领导小组、保护组、救护组、通讯组保持联络。事故现场救护组，应开展事故现场的紧急救护工作，及时组织救治及护送受伤人员到医疗急救中心医治；随时与项目部安全领导小组、抢险组、救护组、通讯组保持联络。事故现场保护组，应开展保护事故现场，人员的疏散及清点工作。现场保护组人员应指引无关人员撤到安全区，指定专人记录所有到达安全区的人员，并根据现场员工名单表、各宿舍人员登记表，经事发现场人员的证实，确定事发现场人员名单，并与到达安全区人员进行核对，判断是否有被困人员；随时与项目部安全领导小组、抢险组、救护组、通讯组保持联络。31 K5+198.5松林湾大桥事故现场通讯组，应保证现场内与其相关单位及应急求援机构的通讯畅通；随时与项目部安全领导小组、抢险组、救护组、通讯组保持联络。4、项目部安全领导小组接到报告后，应立即向上级安全领导小组报告。对发生的工伤、损失在10000元以上的重大机械设备事故，必须及时向公司安全生产委员会报告，报告内容包括发生事故的单位、时间、地点、伤者人数、姓名、性别、年龄、受伤程度、事故简要过程和发生事故的原因。不得以任何借口隐瞒不报、谎报、拖报，随时接受上级安全领导机构的指令。5、项目部安全领导小组，应根据事故程度确定，工程施工的停运，对危险源现场实施交通管制，并提防相应事故造成的伤害；根据事故现场的报告，立即判断是否需要应急服务机构帮助，确需应急服务机构的帮助时，应立即与应急服务机构和相邻可依托力量求教，同时在应急服务机构到来前，作好求援准备工作；如：道路疏通、现场无关人员撤离、提供必要的照明等。在应急服务机构到来后，积极作好配合工作。6、事后，项目部安全领导小组，要及时组织恢复受事故影响区域的正常秩序，根据有关规定及上级指令，确定是否恢复生产，同时要积极配合上级安全领导小组及政府安全监督管理部门进行事故调查及处理工作。31 K5+198.5松林湾大桥（六）、事故报告程序1、伤亡事故发生后，负伤者或者事故现场有关人员应当立即直接或者逐级报告项目负责人。2、项目负责人接到重伤、死亡、重大死亡事故报告后，应当立即报告单位主管部门和单位所在地劳动部门、公安部门、人民检察院、工会。3、单位主管部门和劳动部门接到死亡、重大死亡事故报告后，应当立即按系统逐级上报；死亡事故报至省、自治区、直辖市企业主管部门和劳动部门；重大死亡事故报至国务院有关主管部门、劳动部门。（七）、事故处理措施1、轻伤、重伤事故，由项目负责人或其指定人员组织生产、技术、安全等有关人员以及工会成员参加的事故调查组，进行调查。2、死亡事故，由单位主管部门会同单位所在地设区的市（或者相当设区的市一级）劳动部门、公安部门、工会组成事故调查组，进行调查。3、重大死亡事故，按照企业的隶属关系由省、自治区、直辖市单位主管部门或者国务院有关主管部门会同同级劳动部门、公安部门、监察部门、工会组成事故调查组，进行调查。31 K5+198.5松林湾大桥4、事故调查组提出的事故处理意见和防范措施建议，由发生事故的项目部及其主管部门负责处理。5、因忽视安全生产、违章指挥、违章作业、玩忽职守或者发现事故隐患、危害情况而不采取有效措施以致造成伤亡事故的，由单位主管部门按照国家有关规定，对项目负责人和直接责任人员给予行政处分；构成犯罪的，由司法机关依法追究刑事责任。6、在伤亡事故发生后隐瞒不报、谎报、故意迟延不报、故意破坏事故现场，或者无正常理由，拒绝接受调查以及拒绝提供有关情况和资料的，由有关部门按照国家有关规定，对有关单位负责人和直接责任人员给予行政处分；构成犯罪的，由司法机关依法追究刑事责任。7、在调查、处理伤亡事故中玩忽职守、徇私舞弊或者打击报复的，由其所在单位按照国家有关规定给予行政处分；构成犯罪的，由司法机关依法追究刑事责任。8、伤亡事故处理工作应当在九十日内结案，特殊情况不得超过一百八十日。伤亡事故处理结案后，应当公开宣布处理结果。（八）、钻孔灌注桩安全技术措施1、钻孔机械就位后，应对钻机及配套设备进行全面检查。钻机安设必须平稳、牢固；钻架应加设斜撑或缆风绳。31 K5+198.5松林湾大桥2、冲击钻机，选用的钻锤、卷扬机和钢丝绳等，应配置适当，钢丝绳与钻锤用绳卡固接，绳卡数量应与钢丝绳直径相匹配。冲击过程中，钢丝绳的松弛度应掌握适宜。3、钻机使用电缆线要定期检查，接头必须绑扎牢固，确保不渗水、不漏电；对经常处于水、泥浆浸泡处应架空搭设。挪移钻机时，不得挤压电缆线及水管路。4、钻机完成一根钻孔桩时要检查一次电机的封闭状况。钻进速度应根据地质变化加以控制，以保证安全运转。5、冲击钻孔当钻头提到接近护筒底缘时，应减速、平稳提升，不得碰撞护筒和钩挂护筒底缘。6、钻孔使用的泥浆，宜设置泥浆循环系统，并注意防止或减少环境污染。7、钻机停钻，必须将钻头提出孔外，置于钻架上，不得滞留孔内。8、对于已埋设护筒未开钻或已成桩护筒尚未拔除的，应加设护筒顶盖或安全网遮罩。五、环境保护和水土保持措施（一）、建立环保和水保管理体系31 K5+198.5松林湾大桥1、环境保护保证体系框图环境保护保证体系思想保证组织保证制度保证经济保证提高全员环保意识发挥党团及工会作用思想过硬有环保意识作风过硬个人素质高队伍团结遵纪守法建设文明施工队伍项目部环保领导小组施工队环保小组班组环保员环保措施各种保证制度实行环保责任制奖罚分明31 K5+198.5松林湾大桥2、环境管理组织机构如下图专职环保员施工队职能部门作业班组组长：项目经理成员：各部门负责人副组长：项目总工（二）、环境保护和水土保持措施1、环境保护和水土保持方案（1）、成立以项目经理任组长的环境保护领导小组，配备一定数量的环保设施和技术人员，认真学习环保知识，共同搞好环保工作。（2）、采取各种有效措施，对容易引起环境污染的各种渠道严格控制。（3）、聘请环保专家现场指导,与当地环保部门签定联合开展环保工作协议。2、环境保护和水土保持方法及措施（1）、生态环境保护和水土保持的措施31 K5+198.5松林湾大桥①保护植被，对施工界限内、外的植被、树木等尽量维持原状。如因施工需要砍除树木和其它作物时，事先征得环境保护和水土保持部门、所有者和业主的批示同意，严禁乱砍乱伐。②对临时用地范围内的裸露地表，植草或种树进行绿化。③营造良好环境。在施工现场和生活区设置足够的临时卫生设施，经常进行卫生清理，同时在生活区周围种植花草、树木，美化生活环境。④工程完工后，及时彻底进行现场清理，并按设计要求采用植被覆盖或其它处理措施。⑤生活废水要经过沉淀处理，废渣、垃圾、弃土要统一妥善处理，堆放到指定地点，严禁乱扔乱弃，避免阻塞河道，污染环境。⑥运输车辆必须作好防止漏失措施，以防物料污染道路。⑦孔内出渣应及时运走弃至弃土场，不得堆放于孔口附近，防止河水冲刷，卷入河道造成河道阻塞（2）、大气环境保护、粉尘与噪声的防治①在设备选型时选择低污染设备，安装空气污染控制系统。31 K5+198.5松林湾大桥②运输水泥、砂、石、土等如有漏失，及时清扫干净，保持道路整洁。③配备专用洒水车，对施工现场和运输道路经常进行洒水湿润，减少扬尘。④汽油等易挥发品的存放要密闭，并尽量缩短开启时间。⑤水泥混凝土拌合站应有防尘措施。操作人员要配备必要的劳保防护用品。⑥选用效率高、噪音低的、废气排放量少的机械设备，严禁噪音超标。（3）、生产、生活垃圾的管理①施工营地和施工现场的生活垃圾，集中堆放。②施工和生活中的废弃物经当地环保部门同意后，运至指定地点。工地设置厕所，派专人清理打扫，并定其期对周围喷药消毒，以防蛆蝇滋生，病毒增生。③报废材料立即运出现场，并进行掩埋等处理。对于施工中废弃的零碎配件、边角料、水泥袋、包装箱等，及时清理并搞好现场卫生，以保护自然环境景观不受破坏。④弃土不得随意堆放，须运至指定弃土场。（4）、完工后场地清理及恢复平整的环保措施①31 K5+198.5松林湾大桥工程完工后对临时用地内所有建筑、生活垃圾应进行清理，垃圾运至指定位置处理，场地清理平整合格后，将其恢复原状。②施工完工后请当地政府有关部门进行环保验收，取得地方政府的认可，并从当地政府取得环保措施得到实施的证明材料，确保不留环保后患。六、文明施工措施组织机构建立如下图各施工队小组成员：项目部二级部门负责人组长：项目经理副组长：项目总工文明施工综合治理领导小组各施工班组为加强文明施工管理，本工程将成立以项目经理为组长的“文明施工管理小组”，具体组成如下：“文明施工管理小组”从工程进场之初即组建并开展工作，在工程施工全过程中，按照项目部、施工队“分级管理、层层负责”的原则，负责检查、监督各项文明施工管理措施的落实。31 K5+198.5松林湾大桥1、施工场地，驻地建设统一规划，尽量少占耕地、绿化，严禁乱搭乱盖，设置明显标牌或指示牌。2、工程开工前，由项目总工程师组织工程技术部、安防质检部专业技术人员在制定各分项工程施工工艺及方案时即一并制定文明施工措施，对施工队进行技术交底时，同时也进行文明施工措施交底与安排。3、修建临时道路尽量避开村庄，定期进行洒水除尘，并设置相应交通安全标志。4、尽可能选用噪音小的设备进行施工。5、合理安排施工时间，减少夜间施工。6、积极和当地居民开展文明共建活动，积极经予当地居民力所能及的帮助。7、注重施工用电规划，用电设备除应做到按规范设置保护装置之外，还应注重标志清晰、明目。8、注重参建员工精神面貌，上下班必须穿着整齐，配戴安全帽，严禁穿拖鞋上工地。9、严禁工程材料乱堆乱放，施工现场各类材料及设备应合理规划区域，统一、整齐堆放，并设置相应标识，标明材料、设备名称及性能、状态。10、制定文明施工管理奖惩办法，定期组织检查并当场兑现奖惩。31 K5+198.5松林湾大桥七、人、机、料的配置情况1、桩基础采用钻孔灌注施工，所配置施工人员见下表：劳动力进场计划表工种2016年3月4月5月6月7月管理人员22技术员11安全员11机械工22混凝土工22钢筋工88焊工22电工11起重工112、针对本工程施工特点，做好起重机械、混凝土施工机械的选择工作和混凝土浇灌吊斗、钢筋笼制作等机具的配套工作。施工机械做好维修和保养工作确保在施工中不出故障，本工程开工所需设备已全部进场，主要机械进场计划见附表投入本工程的主要施工机械设备：序号机械设备名称规格型号功率或能力单位数量进场时间新旧程度备注1冲击钻机YKC55KW台32016.3.580%2汽车吊机QY2020t台12016.3.885% 3钢筋调直机GT4-144.5KW台12016.3.6100% 4钢筋切断机GQ-404.5KW台12016.3.6100% 5钢筋弯曲机GW-405.4KW台12016.3.6100% 6砂轮切割机J3G-4101.5KW台22016.3.7100% 31 K5+198.5松林湾大桥7直螺纹滚丝机HGS-40D5.4KW台12016.3.6100% 8电焊机BX-40035KVA台22016.3.6100% 9全站仪TKS-202台12016.3.190%10水准仪NS3台12016.3.190%八、施工进度计划及保证措施（一）、施工进度计划：松林湾桥桩基18根，φ160cm，合计248m。采用顺序开钻，施工计划时间：2016年3月5日～2016年4月10日，计划工期35天。（二）、保证措施1、劳动力保证根据总体施工控制进度计划，逐月、逐旬做出劳动力使用计划，保证劳动力充足。2、机械设备保证根据工程需要，选择精良机械设备；确保各主要施工机械设备的最迟进场时间，保证各种施工机械并在进场前进行调试，以充分发挥机械作业优势；并在施工过程中加强机械设备的维修、保养工作。3、制度保证健全内部经济承包责任制，利用经济杠杆作用，充分调动广大职工的积极性、自觉性，作为确保工期的组织和思想保证，对指挥不力、消极怠工者及时处理。31 K5+198.5松林湾大桥搞好标准化施工，认真贯彻执行ISO9002标准，通过合理的施工组织与正确的施工方法来提高施工进度，均衡生产，防止大起大落。31'
