桐碧盾构区间子单位工程监理验收质量评估报告

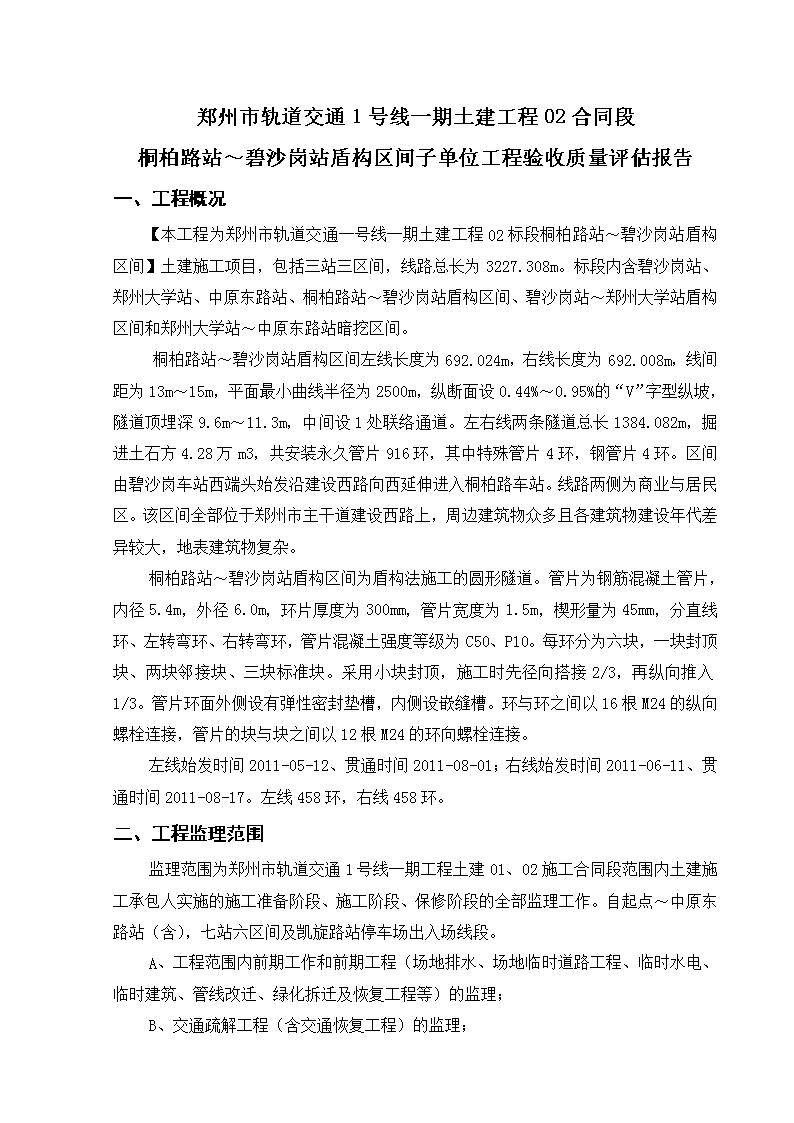

'郑州市轨道交通1号线一期土建工程02标段[桐柏路站～碧沙岗站盾构区间]质量评估报告工程名称：郑州市轨道交通1号线一期土建工程02标段[桐柏路站～碧沙岗站盾构区间]监理单位：中煤邯郸中原建设监理咨询有限责任公司二〇一二年六月十八日 郑州市轨道交通1号线一期土建工程02合同段桐柏路站～碧沙岗站盾构区间子单位工程验收质量评估报告一、工程概况【本工程为郑州市轨道交通一号线一期土建工程02标段桐柏路站～碧沙岗站盾构区间】土建施工项目，包括三站三区间，线路总长为3227.308m。标段内含碧沙岗站、郑州大学站、中原东路站、桐柏路站～碧沙岗站盾构区间、碧沙岗站～郑州大学站盾构区间和郑州大学站～中原东路站暗挖区间。桐柏路站～碧沙岗站盾构区间左线长度为692.024m，右线长度为692.008m，线间距为13m～15m，平面最小曲线半径为2500m，纵断面设0.44%～0.95%的“V”字型纵坡，隧道顶埋深9.6m～11.3m，中间设1处联络通道。左右线两条隧道总长1384.082m，掘进土石方4.28万m3，共安装永久管片916环，其中特殊管片4环，钢管片4环。区间由碧沙岗车站西端头始发沿建设西路向西延伸进入桐柏路车站。线路两侧为商业与居民区。该区间全部位于郑州市主干道建设西路上，周边建筑物众多且各建筑物建设年代差异较大，地表建筑物复杂。桐柏路站～碧沙岗站盾构区间为盾构法施工的圆形隧道。管片为钢筋混凝土管片，内径5.4m，外径6.0m，环片厚度为300mm，管片宽度为1.5m，楔形量为45mm，分直线环、左转弯环、右转弯环，管片混凝土强度等级为C50、P10。每环分为六块，一块封顶块、两块邻接块、三块标准块。采用小块封顶，施工时先径向搭接2/3，再纵向推入1/3。管片环面外侧设有弹性密封垫槽，内侧设嵌缝槽。环与环之间以16根M24的纵向螺栓连接，管片的块与块之间以12根M24的环向螺栓连接。左线始发时间2011-05-12、贯通时间2011-08-01；右线始发时间2011-06-11、贯通时间2011-08-17。左线458环，右线458环。二、工程监理范围监理范围为郑州市轨道交通1号线一期工程土建01、02施工合同段范围内土建施工承包人实施的施工准备阶段、施工阶段、保修阶段的全部监理工作。自起点～中原东路站（含），七站六区间及凯旋路站停车场出入场线段。A、工程范围内前期工作和前期工程（场地排水、场地临时道路工程、临时水电、临时建筑、管线改迁、绿化拆迁及恢复工程等）的监理；B、交通疏解工程（含交通恢复工程）的监理； C、工程范围内土建工程的施工、验收、移交、保修监理；D、工程范围内常规设备安装的预留、预埋工程监理；E、工程范围内工程控制测量、第三方监测等组织协调，配合工程保险理赔；F、按政府有关部门规定委托工程范围内特殊专业工程的行业监理（如燃气工程专业监理），并负责对其进行协调和管理；G、按业主要求，协助业主完成与工程有关的各项工作，完成《建设工程监理规范》所要求的工作内容。H、工程范围内的混凝土供应协调，定期或不定期到混凝土搅拌站对混凝土质量进行监督和检查。监理服务期限：完成监理服务时间：监理服务完成时间为缺陷责任期后30天内，监理人应全面完成合同内监理服务的所有工作。本工程的缺陷责任期为24个月或根据施工承包合同确定的其它期限。施工02标段：计划工期为913天，开工日期：2009年6月6日，计划竣工日期：2011年12月6日。监理工作质量要求：《建设工程监理规范（GB50319-2000）》以及本工程监理合同等的要求，实施现场监理。三．评估依据1.监理工作的主要依据在本分部工程施工监理的过程中，驻地监理依据有关合同、规范、标准及设计文件对施工过程进行了全过程监理,其中主要依据如下：1）《建设工程监理规范》GB50319—20002）《地下铁道工程施工及验收规范》GB50299—1999（2003）3）《混凝土结构工程施工质量验收规范》GB50204—20024）《混凝土强度评定标准》GBJ79—19915）郑州市轨道交通一号线桐柏路站～碧沙岗站盾构区间工程设计施工图6）施工承包合同和承包商提交的施工组织设计7）《监理委托合同》2.施工准备阶段（1）进行现场调查，对沿线地形、地物、水文地质情况全面掌握，沿线测量标志复核无误。审查承包商的测量监测、地质补勘方案等。（2）会同业主完成对施工图的审核，及时组织进行施工图技术交底。 （3）审查承包商上报的实施性施工方案，重点对施工方案、劳动力、材料、机械设备的组织及保证工程质量、安全、工期和控制造价等方面的措施进行审查。（4）协助承包完善本工程的重难点分析及对策措施。（5）严格审查承包商的分包商资质,提出审查与建议意见,确认承包商选择的分包商。（6）协助业主向承包商交付测量资料和测量基准点，督促承包商做好施工准备工作；（7）提出、协调与本标段施工接口有交叉影响的的问题。并上报业主；（8）检查承包商的质量保证体系及安全保证体系，完善质量管理程序与制度；（9）各种检测、测量设施和仪器的齐备。监理对上述主要事项审核无误后，签发了工程开工令。3.施工阶段（1）审核承包商提出的施工技术方案和保证措施，督促检查承包商严格执行承包合同，严格按照施工规范、设计图纸要求施工；（2）对施工测量、放样等进行随机抽查复核，检查承包商设置的监控量测点和检测资料，对测量、量测资料进行分析；（3）检查确认运到现场的工程材料、构件和设备质量，将不符合质量要求的材料、设备责令承包商清理出工地；（4）对施工单位检验测试仪器、设备、度量衡的定期检验工作进行全面监督，不定期地进行抽检，保证度量资料的准确；（5）监督检查承包商预制混凝土管片的生产，督促其按规定制作混凝土试件，并进行有见证送检；（6）检查承包商的自检工作，数据是否齐全，填写是否正确，并对承包商质量评定工作做出综合评价；（7）对所有的隐蔽工程进行隐蔽检查和办理签证，组织分部分项工程验收，参加业主组织的单位工程正式竣工验收；（8）监督承包商认真处理施工中发生的一般质量事故，并认真做好监理记录。对重大质量事故以及其它紧急情况，应及时报告业主；（9）审查批准承包商的施工进度计划；（10）监督承包商严格按照《施工承包合同》规定的工期组织施工，对控制工期的重点工程，要审查承包商提出的保证进度措施； （11）按业主的工程管理和监理合同规定，管理工程变更、工程索赔、调解合同争议；（12）认真履行工程接口协调管理职责，协助业主协调参建各方关系，解决工程问题，保证工程顺利进行；（13）对施工机械的配置及性能控制的监理，如盾构机、龙门吊、运输车等。四、评估内容1、原材料、构配件质量检测统计原材料质量检测统计表序号原材料名称应检组数实检组数合格率CMA监督抽检CMA见证检验评定结果组数抽检率%组数检验率1管片连接螺栓33100%133%267%合格2水泥55100%240%360%合格3粉煤灰22100%150%150%合格4三元乙丙橡胶弹性密封垫22100%150%150%合格5氯丁海绵条22100%150%150%合格6钢筋原材77100%114.29685.71合格7钢筋焊接试件66100%116.67583.33合格2、结构实体等其他检测结果见下表。序号检测项目规范应检根（点、组）数实检根（点、组）组数合格率1始发井端头加固取芯33100%2吊出端头加固取芯33100%3盾构隧道管片实体检测1010100%3、隧道断面测量统计表隧道断面测量统计表部位断面测量数最大偏差值横向竖向左线1554345 右线155-4246联络通道2+18+12注：隧道中心最大偏差值中横向与竖向不发生在同一环。4、贯通测量成果表：贯通测量成果表区段线路实际偏差值横向（㎜）纵向（㎜）竖向（㎜）碧沙岗站～郑州大学站盾构区间左线+38.9+0.9+10.9右线+21.6+3+10.25、地面及附近重要建筑物沉降成果表盾构机在掘进施工过程中，每天按时对地表监测点进行监测，将测量结果及时上报监理及业主，并且工程部根据每天的监测情况，及时分析、调整掘进参数，从而有效地控制地表沉降。地表沉降及构筑物监测统计见下表。名称观测点总数沉降值＜30㎜点数沉降值＜30㎜点数比率（%）沉降值＞30㎜点数沉降值＞30㎜点数比率（%）地面监测点43741695.19214.81沉降值在30㎜之间的有416个，占总数的95.19%。施工中出现部分沉降值超限，但均未造成危害。6、隧道渗漏情况盾构隧道施工完毕后项目部及时组织人员对左右线隧道渗漏点情况进行了检查统计，见下表。部位湿渍点数湿渍处理点数渗水点数渗水处理点数线流点数线流处理点数左线993322右线11112211对有渗漏的管片及时进行了二次注浆，隧道内所有渗漏点已全部整改完毕。7、隧道错台统计情况盾构隧道施工完毕后项目部及时组织人员对左右线隧道错台情况进行了检查统计，见下表。隧道错台统计表 部位错台6～10㎜处数错台11～15㎜处数错台16～20㎜处数错台21～25㎜处数备注左线233182错台主要是指相邻管片径向错台右线272261五、分部分项质量控制情况1、分部、分项工程验收和隐蔽验收情况分部工程质量评定情况汇总表分部工程名称分项工程名称检验批批次分项评定意见分部评定意见盾构隧道盾构掘进92合格符合设计要求管片拼装92合格符合设计要求地层加固18合格符合设计要求防水管片防水92合格符合设计要求联络通道初期支护7合格符合设计要求二次衬砌6合格符合设计要求2、管片质量控制（1）钢模从制造厂家运抵管片预制厂后，必须进行尺寸复验。（2）管片钢筋骨架的尺寸精度要求很高，必须使用钢筋骨架焊接模架来保证钢筋间距及钢筋笼外形尺寸，严格控制断筋长度，主筋弯曲弧度和钢筋间距，将钢筋骨架尺寸控制在允许误差范围内。（3）进行管片混凝土浇注前，应对钢模的密封性进行检查，防止漏浆；对钢模的清洁度进行检查，特别是钢筋骨架上的焊碴应在入模前清理干净，防止对管片内弧面的污染；检查钢筋保护垫块，安装是否牢固及变形、歪倒，确保钢筋保护层厚度。进行混凝土浇注时，应按施工程序要求检查混凝土温度及坍落度，控制最佳振捣时间，防止气泡、浮浆掉块及裂缝等缺陷。（4）管片混凝土浇注后，必须按经监理工程师批准的施工程序及时进行养护。（5）管片三环拼装试验为质量控制的“停止点”。承包商自检合格后，将“管片外观尺寸偏差检验批质量验收记录表”报送监理工程师，监理工程师应至现场对拼装试验结果进行核查。3、盾构机推进和管片安装质量控制 （1）管片下井前，应进行下井前的验收，检查止水带的粘贴质量。（2）盾构进出洞门土体须按设计的要求进行土体加固处理，并将处理结果报告送交监理工程师。（3）盾构机推进前，承包商应据合同要求及监理工程师的指示，安装完土体、构筑物监测装置，并将初始读数及监测点坐标提交监理工程师。盾构机抵达后，承包商应按合同要求的频率进行监测，向监理工程师提交相应的日报告、周报告及月报告。（4）隧道内测量导线和水准点的布置应符合规范的要求。盾构机姿态和管片安装测量结果应以日报告的形式提交监理工程师审核。（5）盾构机操作人员应按当班工程师的导向指令控制盾构机的姿态。（6）盾构机操作人员应根据当班工程师的指令，调整施工参数，严格控制土仓内的平衡土压力。监理工程师将对所发布的平衡土压力指令进行审核，并现场巡视其执行情况。（7）盾构机操作人员必须严密监控渣土出土量及性状，盾构机推进速度、推力、扭矩等，以利于工程师判断盾构机工作状态及前方地质条件，适时处理异常情况。监理工程师应对这些施工参数进行追踪检查。（8）承包商应对刀盘主轴承密封系统的温度及水密性追踪监控。如有异常，即时停机并报告监理工程师。（9）承包商应严格按要求加注盾尾密封油脂及土体处理添加剂，并将结果记录报送监理工程师检查。（10）承包商应按经监理工程师批准的壁后注浆材料、配合比注浆量及注浆压力进行同步注浆，严防壁后注浆充填不足。必要时，实施二次注浆。（11）所有已运输至隧道内的管片在拼装前应再次检查是否有在运输过程中的损坏。必须按设计所确定的封顶块位置实施安装。监理工程师应至现场巡视，检查管片拼装位置、平整度是否符合要求，检查止水垫圈是否滑出止水槽。（12）监理工程师应定期对隧道衬砌质量进行有承包商参加的联合检查，该检查为质量控制的“停止点”。所有缺陷如破损、错台、裂缝渗漏及注浆孔渗漏等均应详细记录在“衬砌修补前检查表”中，并拍照。除错台外，所有缺陷均应按所划分的缺陷等级及相关的修补程序文件进行修补，修补工作完成后报监理工程师核查，并拍照。（13）监理工程师在检查中还应对嵌缝材料安装位置及质量、管片联接螺栓、螺母的固定按设计及专门要求进行核查。 六、工程资料核查情况：包括管理资料、技术资料、质量保证资料等严格按着《郑州市轨道交通工程质量技术资料统一用表》及经监理及业主审批后的《分部分项划分表》来编制与归档施工过程中产生的资料。所以资料无漏项、数据真实齐全、签字手续完备。工程已经完成设计及施工约定的内容，通过对本工程的安全和功能检验资料的核查，证明满足要求。1、图纸会审、设计变更、洽商记录资料齐全；2、工程定位测量、放线记录经过监理工程师复测，精度满足使用要求；3、原材料出厂合格证及进场检测报告齐全，材料检测合格；4、施工检测报告及见证检测报告齐全，材料送检达到使用要求；5、隐蔽工程验收记录齐全，隐蔽工程检查验收符合质量验收标准；6、分部工程质量验收记录齐全，分部工程全部验收合格。7、施工单位的施工方案落实情况到位。8、施工单位按设计图纸、国家标准、合同进行施工9、消除质量通病工作，已经对混凝土蜂窝麻面进行修补。七、评估结论1、子单位工程质量评定情况桐柏路站～碧沙岗站盾构区间土建工程子单位工程共分3个分部工程，质量均达到合格标准。2、结构观感质量情况按照现浇结构分项工程验收记录和相关规范规定进行检验，盾构始发井、盾构隧道、联络通道等土建工程无严重观感缺陷，一般观感缺陷已按照规范规定进行处理。工程的观感质量评为合格。3、对所有承包商自检合格的隐蔽工程进行复查验收，结果全部合格。4、质量控制资料完整，符合要求：原材料合格证、试验资料齐全、正确；见证取样、监督抽检资料齐全；隐蔽工程检查证填写规范、齐全；施工组织、施工方案、技术交底资料齐全；施工记录、工程日志齐全；监测资料、安全质量保证措施、文明施工资料齐全。根据《建筑工程施工质量验收统一标准》（GB50300—2001）、《地下铁道工程施工及验收规范》（GB50299-1999，2003年版）、《混凝土结构工程施工质量验收规范》（GB50204-2002）及郑州市轨道总公司有关质量验收文件，郑州市轨通交通一号线【 桐柏路站～碧沙岗站盾构区间】土建工程，已完成合同与设计变更内的所有工作，施工过程严格按照设计图纸、技术交底和有关规范进行施工，安全生产良好，综合分项、分部工程质量评定结果，本子单位工程质量评定为合格。八、验收前检查整改问题的完成情况和遗留工程或需完善的问题1分部工程验收存在的问题，我标完成整改如下：序号部位需整改问题整改情况1桐柏路站～碧沙岗站盾构区间部分资料漏签、未盖章已签字、盖章2自评报告部分位置需完善已进行完善3始发井及盾构隧道结构实体检测无报告已出报告4自评报告无错台统计表已补充5自评报告无渗漏统计表已补充6部分管片残留污点未清理已清理7联络通道与管片接口处有渗漏点已修补8区间内垃圾、灰尘未清理已清理9钢管片回填位置凸出位置未凿除已清理干净10部分资料有涂改现象已抽换2遗留工程或需完善的问题1、隧道污染问题：部分管片上还有未清理干净的油污点。2、个别管片修补处，还需打磨、清理干净，部分管片仍有湿渍。3、管片拼装连接螺栓存在问题：个别螺栓螺杆有锈蚀情况。4、联络通道和废水泵房存在的问题：联络通道拱顶部钢套筒的位置有偏离，请承包商进行整改，以不影响使用为原则。在钢管片混凝土回填处，特别是拱底部位，要把残留的混凝土凿平清理干净。中煤邯郸中原建设监理咨询有限责任公司郑州市轨道交通一号线监理部2012年6月18日 以下为赠送的简历模板不需要的下载后可以编辑删除，谢谢！！性别：女民族：现居地：广东省出生年份：198*9政治面貌：党员身高：164cm教育经历2006-09—2008-07广州医学院所学专业：护理学类获得学历：大专工作/实习经历2008-07—2009-07广州市第一人民医院单位规模：1000人以上单位性质：国营助理护士工作地点：广州市盘福路下属人数：1工作内容：在护士长和护师的指导下工作，主要负责病人的基础护理和付治疗，协助医生护士抢救，完成病人的输液和指导病人正确服药及心理健康宣教，根据医嘱完成病人的输血工作，病人进行化疗时要负责心电监护仪的操作。人自我评价暂未命名意向职位：护士期望薪资：2000-3000工作地点：广东省语言能力英语读写：★★★☆☆(良好)听说：★★★☆☆(良好)相关技能计算机★★★☆☆(良好)兴趣爱好看书、听音乐、滑旱冰、 　我是一个充满自信心且具有高度责任感的女孩,经过1年多的临床工作，强烈认识到爱心、耐心和高度责任感对护理工作的重要性!在血液内科一年的锻炼，让我学会了很多血液科及大内科的知识，临床护理和急救更加磨练了我的意志，极大地提高了我的操作能力和水平。自信这一年的工作让我实现了从护理实习生到内科护士的飞跃，有信心接受一份全职护士工作。当然一年的时间不可能完全达到专业护士的要求，在以后的工作中我会更加努力，为护理工作尽职尽责！专长描述1.能熟练进行各项护理操作,应变能力强,能在实际操作中不断地学习，因而能很快融入到新的工作中；2.擅长对常见血液病、多发病进行观察和护理；3.熟练掌握呼吸机和心电监护仪等急救设备的操作，对急救的基本程序和技术要求，以及危重病人的护理、病情监测的技术重难点基本掌握；4.对病人的心理护理的基本技巧有一定地认知。目前就读于广州医学院护理学专业一年级。张卢良性别：男邮箱：qqjianli_l90@qq.com民族：汉族婚姻状况：未婚体重：74kg出生年份：QQ：123456现居地：上海身高：174cm教育经历2010-09—2013-07人民大学所学专业：网络工程获得学历：本科工作/实习经历2013-08—现在XX公司网络工程师相关技能网络工程相关★★★★★(精通)自我评价积极乐观，观察能力强，能够理智思考问题;个性开朗，适应新环境能力强，工作认真负责，敢于迎接挑战，敢于承担责任，具有良好人际关系。求职意向意向职位：网络工程师期望薪资：7500工作地点：上海语言能力英语读写：★★★★☆(熟练)听说：★★★★☆(熟练)兴趣爱好爱好看球、滑冰扫一扫，手机查看本简历 '
