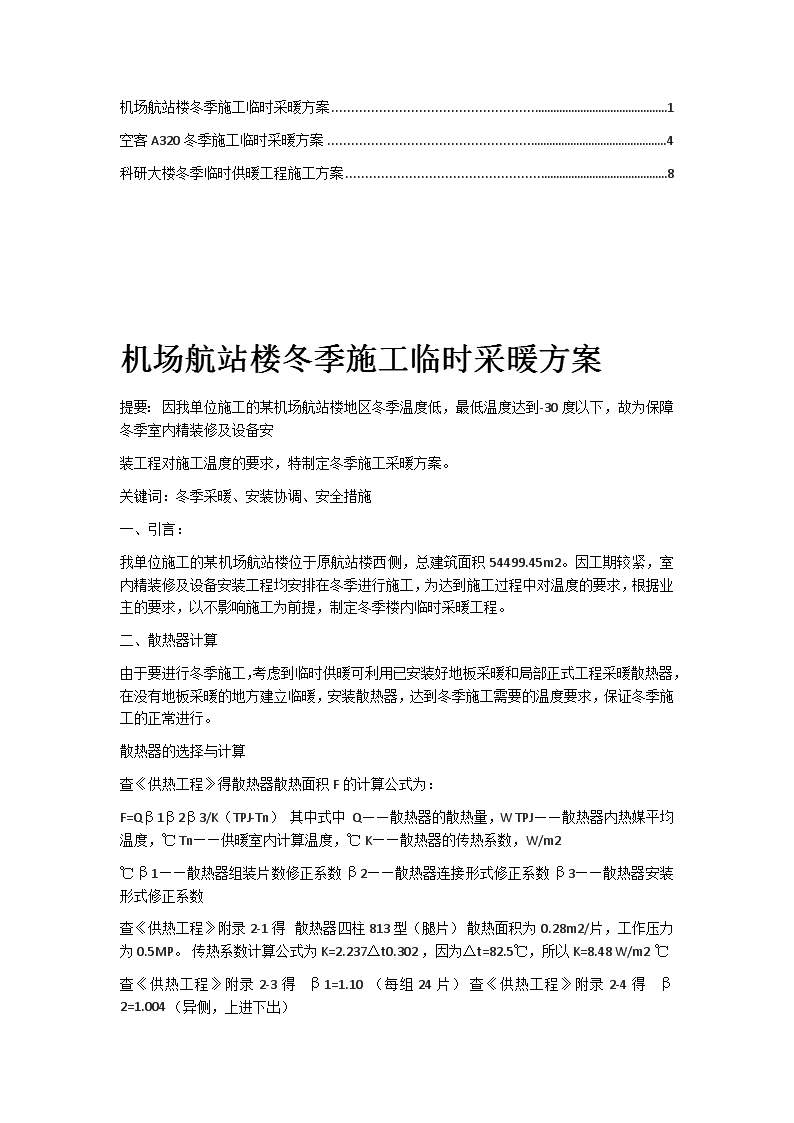

'机场航站楼冬季施工临时采暖方案1空客A320冬季施工临时采暖方案4科研大楼冬季临时供暖工程施工方案8机场航站楼冬季施工临时采暖方案提要: 因我单位施工的某机场航站楼地区冬季温度低,最低温度达到-30度以下,故为保障冬季室内精装修及设备安装工程对施工温度的要求,特制定冬季施工采暖方案。 关键词:冬季采暖、安装协调、安全措施 一、引言: 我单位施工的某机场航站楼位于原航站楼西侧,总建筑面积54499.45m2。因工期较紧,室内精装修及设备安装工程均安排在冬季进行施工,为达到施工过程中对温度的要求,根据业主的要求,以不影响施工为前提,制定冬季楼内临时采暖工程。 二、散热器计算 由于要进行冬季施工,考虑到临时供暖可利用已安装好地板采暖和局部正式工程采暖散热器,在没有地板采暖的地方建立临暖,安装散热器,达到冬季施工需要的温度要求,保证冬季施工的正常进行。 散热器的选择与计算 查《供热工程》得散热器散热面积F的计算公式为: F=Qβ1β2β3/K(TPJ-Tn) 其中式中 Q——散热器的散热量,W TPJ——散热器内热媒平均温度,℃ Tn——供暖室内计算温度,℃ K——散热器的传热系数,W/m2 ℃ β1——散热器组装片数修正系数 β2——散热器连接形式修正系数 β3——散热器安装形式修正系数 查《供热工程》附录2-1得 散热器四柱813型(腿片) 散热面积为0.28m2/片,工作压力为0.5MP。 传热系数计算公式为K=2.237△t0.302 ,因为△t=82.5℃,所以K=8.48 W/m2 ℃ 查《供热工程》附录2-3得 β1=1.10 (每组24片) 查《供热工程》附录2-4得 β2=1.004 (异侧,上进下出)

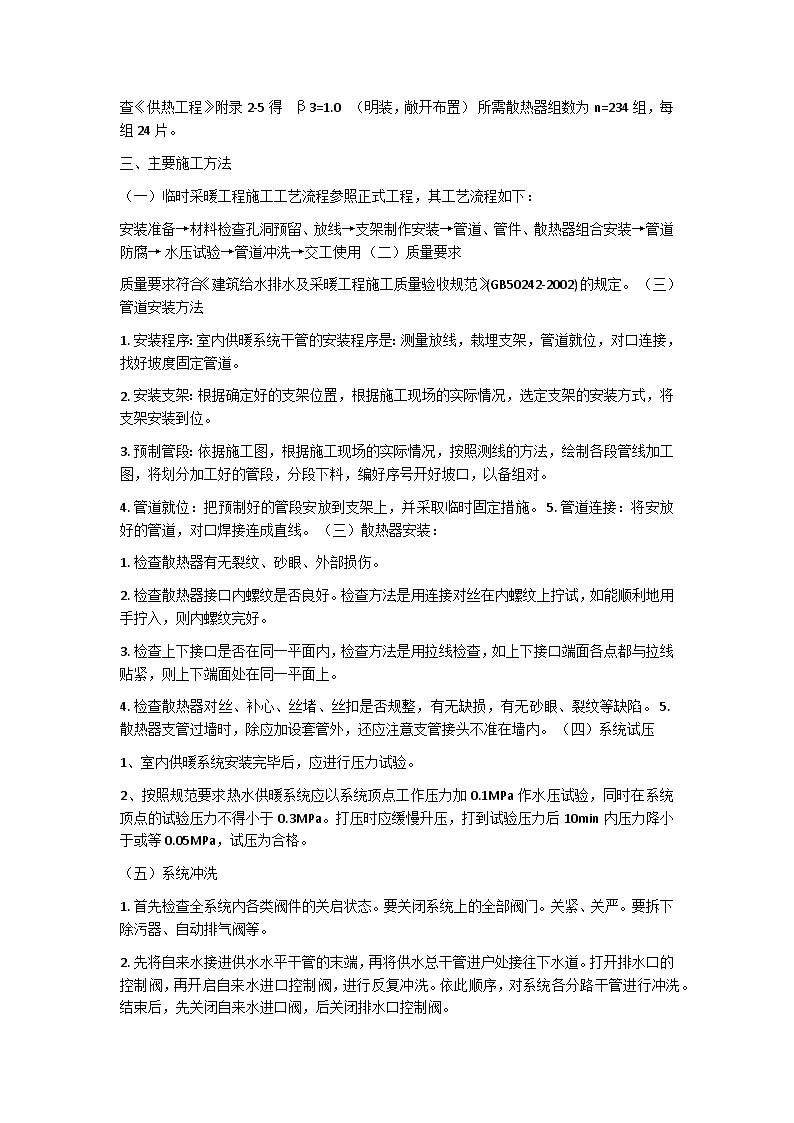

查《供热工程》附录2-5得 β3=1.0 (明装,敞开布置) 所需散热器组数为n=234组,每组24片。 三、主要施工方法 (一)临时采暖工程施工工艺流程参照正式工程,其工艺流程如下: 安装准备→材料检查孔洞预留、放线→支架制作安装→管道、管件、散热器组合安装→管道防腐→ 水压试验→管道冲洗→交工使用 (二)质量要求 质量要求符合《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)的规定。 (三)管道安装方法 1. 安装程序:室内供暖系统干管的安装程序是:测量放线,栽埋支架,管道就位,对口连接,找好坡度固定管道。 2. 安装支架:根据确定好的支架位置,根据施工现场的实际情况,选定支架的安装方式,将支架安装到位。 3. 预制管段:依据施工图,根据施工现场的实际情况,按照测线的方法,绘制各段管线加工图,将划分加工好的管段,分段下料,编好序号开好坡口,以备组对。 4. 管道就位:把预制好的管段安放到支架上,并采取临时固定措施。 5. 管道连接:将安放好的管道,对口焊接连成直线。 (三)散热器安装: 1. 检查散热器有无裂纹、砂眼、外部损伤。 2. 检查散热器接口内螺纹是否良好。检查方法是用连接对丝在内螺纹上拧试,如能顺利地用手拧入,则内螺纹完好。 3. 检查上下接口是否在同一平面内,检查方法是用拉线检查,如上下接口端面各点都与拉线贴紧,则上下端面处在同一平面上。 4. 检查散热器对丝、补心、丝堵、丝扣是否规整,有无缺损,有无砂眼、裂纹等缺陷。 5. 散热器支管过墙时,除应加设套管外,还应注意支管接头不准在墙内。 (四)系统试压 1、室内供暖系统安装完毕后,应进行压力试验。 2、按照规范要求热水供暖系统应以系统顶点工作压力加0.1MPa作水压试验,同时在系统顶点的试验压力不得小于0.3MPa。打压时应缓慢升压,打到试验压力后10min内压力降小于或等0.05MPa,试压为合格。 (五)系统冲洗 1. 首先检查全系统内各类阀件的关启状态。要关闭系统上的全部阀门。关紧、关严。要拆下除污器、自动排气阀等。 2. 先将自来水接进供水水平干管的末端,再将供水总干管进户处接往下水道。打开排水口的控制阀,再开启自来水进口控制阀,进行反复冲洗。依此顺序,对系统各分路干管进行冲洗。结束后,先关闭自来水进口阀,后关闭排水口控制阀。

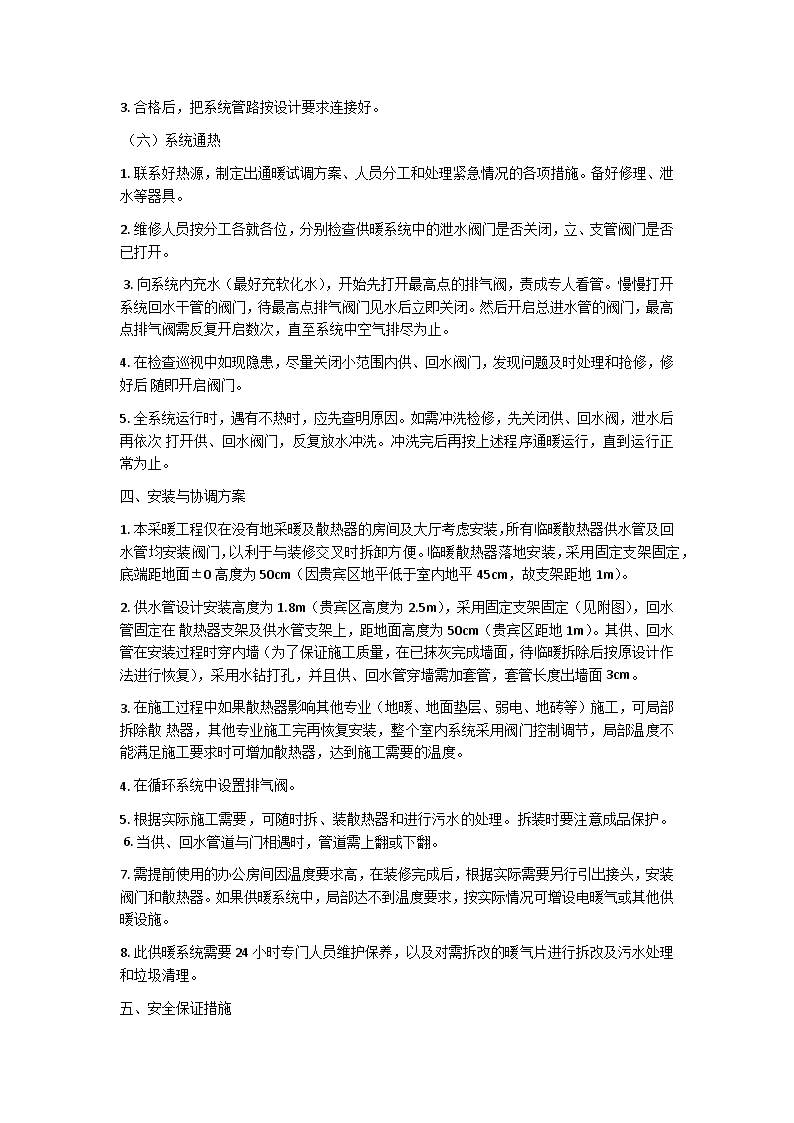

3. 合格后,把系统管路按设计要求连接好。 (六)系统通热 1. 联系好热源,制定出通暖试调方案、人员分工和处理紧急情况的各项措施。备好修理、泄水等器具。 2. 维修人员按分工各就各位,分别检查供暖系统中的泄水阀门是否关闭,立、支管阀门是否已打开。 3. 向系统内充水(最好充软化水),开始先打开最高点的排气阀,责成专人看管。慢慢打开系统回水干管的阀门,待最高点排气阀门见水后立即关闭。然后开启总进水管的阀门,最高点排气阀需反复开启数次,直至系统中空气排尽为止。 4. 在检查巡视中如现隐患,尽量关闭小范围内供、回水阀门,发现问题及时处理和抢修,修好后 随即开启阀门。 5. 全系统运行时,遇有不热时,应先查明原因。如需冲洗检修,先关闭供、回水阀,泄水后再依次 打开供、回水阀门,反复放水冲洗。冲洗完后再按上述程序通暖运行,直到运行正常为止。 四、安装与协调方案 1. 本采暖工程仅在没有地采暖及散热器的房间及大厅考虑安装,所有临暖散热器供水管及回水管均安装阀门,以利于与装修交叉时拆卸方便。临暖散热器落地安装,采用固定支架固定,底端距地面±0高度为50cm(因贵宾区地平低于室内地平45cm,故支架距地1m)。 2. 供水管设计安装高度为1.8m(贵宾区高度为2.5m),采用固定支架固定(见附图),回水管固定在 散热器支架及供水管支架上,距地面高度为50cm(贵宾区距地1m)。其供、回水管在安装过程时穿内墙(为了保证施工质量,在已抹灰完成墙面,待临暖拆除后按原设计作法进行恢复),采用水钻打孔,并且供、回水管穿墙需加套管,套管长度出墙面3cm。 3. 在施工过程中如果散热器影响其他专业(地暖、地面垫层、弱电、地砖等)施工,可局部拆除散 热器,其他专业施工完再恢复安装,整个室内系统采用阀门控制调节,局部温度不能满足施工要求时可增加散热器,达到施工需要的温度。 4. 在循环系统中设置排气阀。 5. 根据实际施工需要,可随时拆、装散热器和进行污水的处理。拆装时要注意成品保护。 6. 当供、回水管道与门相遇时,管道需上翻或下翻。 7. 需提前使用的办公房间因温度要求高,在装修完成后,根据实际需要另行引出接头,安装阀门和散热器。如果供暖系统中,局部达不到温度要求,按实际情况可增设电暖气或其他供暖设施。 8. 此供暖系统需要24小时专门人员维护保养,以及对需拆改的暖气片进行拆改及污水处理和垃圾清理。 五、安全保证措施
1. 严格按照《中华人民共和国安全生产法》、《中华人民共和国建筑法》、《建设工程安全生产管 理条例》、《安全生产许可证条例》及内蒙古自治区地方相关规范规定及管理条例进行施工。 2. 项目经理组织进场的施工人员进行安全生产教育,班组长对班组人员进行班前安全教育,强调安 全注意事项,下班后填写好安全记录。 3. 正确使用个人劳动保护用品,严格执行操作规程。加强职工的安全教育,提高职工的安全意识,对新入厂职工应做好三级安全教育工作。 4. 夜间施工要有足够照明,对于楼道、潮湿和人多地带必须使用36V安全电压进行照明。特别潮湿的场所使用12V安全电压照明。 5. 施工现场应注意防火,使用动火加热工艺应打动火报告,并经有关人员同意后方能动火,且注意专人看火,周围环境应保证适合动火时,才可动火且动火完毕后进行检查。 6. 严禁酒后作业,禁止带病上岗,严禁违章作业。 7. 对从事电气焊及其他特殊工种作业人员,必须持证上岗。 8. 在容易发生伤亡事故处设置明显的、符合国家标准要求的安全警示标志牌。 9. 消防器材配置合理,符合消防要求。 10. 按照JGJ46-2005的要求配备五芯电缆、四芯电缆和三芯电缆。架设临时用电线路。配备总配电箱、分配电箱、开关箱三类标准配电箱,开关箱符合一机、一闸、一漏、一箱。各类电器采用合格产品。 六、小结 临时采暖工程与正式采暖工程不同,需要协调各工序之间的关系,交叉作业多,因室内地面大部分都没有做好,并且土建、机电安装、消防安装工程、弱电安装工程均在施工, 对已做好的临暖影响大,临暖系统容易受到破坏,故安装完毕后需加强巡视及维修,发现问题及时进行整改,以保证系统的正常运行。 参考文献: 1、《供热工程》(第四版) 贺平等著 2、《给水排水管道工程施工及验收规范》(GB50268-2008)空客A320冬季施工临时采暖方案
为确保空客A320项目冬季施工的顺利进行,根据工艺要求和现场实际情况,对总装厂房、物流中心、大部件库、喷漆车间提供临时采暖系统来确保冬季施工作业的需求。系统布置方案基本目标:9#总装厂房、14#喷漆车间、12#物流中心、8#大部件库的大空间、高跨度区域要求低层作业区域室内温度10℃,辅助的服务楼和办公区域室内温度为5℃。总体热负荷需求:9#热负荷1071Kw,流量36.84m3/h;14#热负荷487Kw,流量16.75m3/h;8#热负荷222Kw,流量7.64m3/h;12#热负荷584Kw,流量20.09m3/h。总热负荷为2364Kw,总流量为81.32m3/h。热源:采用市政热水管网通过换热站换热获得。市政一次热水的供回水温度为95/℃,厂区二次侧热水的供回水温度为95/70℃。换热站布置:拟定在5#餐厅北侧设置临时供热换热站,建筑面积约为50平方米。内设置水-水版式换热器2台,循环水泵2台,定压设备1台,水箱1座。换热站内所有管道加装离心铝箔玻璃棉保温,厚度为50毫米。动力引自临时变压器侧低压配电柜,设置动力配电柜1面,照明闸箱1个。外网布置:从临时换热站引出总干管1路,分出4路栋号主干管分别接至9#总装厂房、14#喷漆车间、12#物流中心、8#大部件库。室外管网架空设置,架设高度为5米,以保证施工车辆正常通行。子项栋号内系统布置总装厂房:主干管引入后通过集分水器分设5个主干回路进行采暖,其中车间按照施工段的划分设置3个回路,北侧服务楼设置1个回路,南侧办公区域设置1个回路。车间内的散热器采用自制的排管散热器,北侧服务楼和南侧办公区域的散热器采用四柱813型。主干回路采用同程式。物流中心:主干管引入后通过集分水器设4个主干回路进行采暖,其中库区设置2个回路,北侧办公区设置1个回路,南侧办公区设置1个回路;库区内的散热器采用自制的排管散热器,北侧办公区和南侧办公区域的散热器采用四柱813型。主干回路采用同程式。大部件库:主干管引入后直接在库内形成一个同程式回路,采用自制的排管散热器进行供暖。喷漆车间:主干管引入后加装阀门作为日后预留。预设的采暖系统布置为:通过集分水器分为4个回路,北侧办公区设置1个回路,喷漆区域设置2个回路,喷漆区域的办公区设置1个回路。材质选用:一次网热水管道采用无缝钢管,焊接;二次网热水管道采用焊接钢管,焊接;室外管道需保温,采用50毫米厚度的离心铝箔玻璃棉保温。排管散热器采用Φ48的钢管制作,每根6m。大空间的采暖气流组织和热平衡:物流中心、大部件库、总装厂房采用排管散热器的区域,增设部分暖风机向车间中央部位送风,以利于提高中央区域的温度。总装厂房3段施工流水的临时采暖措施:设置高压碘钨灯。
热膨胀处理和支架安装:采用自然补偿的方式,每50-80米设置一个方形补偿器以弥补管道的伸缩补偿。管道沿外维护结构敷设在钢结构柱上,支架采用抱箍的形式且均为滑动支架,每一补偿段两侧设置固定支架,固定支架采用混凝土支墩+钢柱的形式,在地面浇筑完成后……各子项栋号内散热器的具体排放和布置总装厂房物流中心大部件库喷漆车间施工方案本采暖工程拟定在5#餐厅北侧设置厂区临时供热换热站,换热站热源来自于空港物流加工区供热管网,一次网热媒温度为130-90,经板换提供95-70温度热水.站中设循环水泵两台,板式换热器两台,定压罐一台,补水箱一台.厂房内采用排管型散热器,排管材质为焊接钢管,6米一根,每4根连接成一组散热器。供热供回水主干管道采用架空敷设,出入口标高定为5m.本临时采暖工程还包括部分辅助采暖,其中9#总装厂房在混凝土车进出厂房大门处设置热风幕,厂房中除散热器提供采暖外,在厂房内设置暖风机为厂房提供热量.保证土建冬季施工顺利进行临时供热管网管道布置及管道规格如下图所示管道材质为焊接钢管,外加30cm岩棉保温
外网布置管道架空敷设,进出水管道高度5m。外网管道管径遵照平面布置图。换热站结构采用彩板房,面积40m3换热站中设板式换热器2台,循环水泵2台,补水箱一台。换热站设备布置图依照下图所示:各栋号布置方案阐述排管散热器由焊接钢管制作组成,每根焊接钢管6m,4根连接为一组.(1)8#大部件库排管散热器设置23组,散热器按照厂房四周均匀布置,管线布置过长部位采用自然补偿(2)14#喷漆厂房排管散热器设置43组,
散热器按照厂房四周均匀布置,管线布置过长部位采用自然补偿(3)9#总装厂房排管散热器设置89组,散热器按照厂房四周均匀布置,管线布置过长部位采用自然补偿9#总装厂房散热器排布图:厂区内另设置暖风机辅助采暖,9#总装厂房混凝土搅拌车进出门采用热空气幕隔离室外冷空气。(4)12#物流中心排管散热器设置51组,散热器按照厂房四周均匀布置,管线布置过长部位采用自然补偿12#物流中心散热器排布图:
二.热膨胀处理方案在直线管道过长处为防止管道热膨胀,采取自然补偿方法,直线管道每80米设置方形补偿器一个.三.总装厂房配合浇注混凝土施工流动采暖措施为了保证各子项栋号能够顺利进行冬季施工,在9#总装车间厂房内设置暖风机,混凝土搅拌车进出厂房处设置热空气幕阻止室外冷空气侵入,保证室内温度热量不流失。大门空气幕及暖风机分布按照下图所示布置:临时采暖施工概算
本工程为空客A320厂房临时冬季施工采暖工程,目的为了保证土建公司在冬季施工中能够顺利进行。临时采暖施工工期15天,一次网热源取自空港物流加工区供热管网,管道架空敷设,目前9#总装厂房及8#大部件库已进行钢结构吊装,14#喷漆厂房及12#物流中心目前进行地下室底板施工步骤,因此,14#及12#暂时只做管道预置。施工工程量及设备型号参数已做出预算件,主要设备包括,1200Kw板式换热机组2台,37Kw循环水泵2台,定压罐1台,补水箱1台。施工中劳动力数量35人,其中焊工8人,壮工8人,起重工6人,水暖工7人,电工6人。管道焊接后进行水压试验,试验压力0。4Mpa,施工过程中所需大型施工机具配备挖掘机2台,16T吊车1辆。科研大楼冬季临时供暖工程施工方案一、概况本工程为科研大楼冬季室内施工时的临时供暖,每层建筑面积约为1850m2,其中公共区域内的建筑面积约为450m2,办公区域的建筑面积约为1400m2;供暖范围科研大楼5-22层公共区域及办公区域需要装修吊顶的部分,同时供暖区域按7层考虑。根据工程性质及施工现场条件,我司建议采用散热器做为冬季供暖末端设备,在科研大楼东西两侧新增四根DN100临时采暖立管输送冬季供暖热煤介质,锅炉房作为临时供暖热源。为保证供热效果和施工方案的可行,必须确保地下室部分所有汽车坡道、核心筒区域通往室外的走道、与室外相通的风亭,以及所有与室外相通的孔洞等处有相应的防冻措施。二、供暖系统方案1、供暖热源概述本工程5-22层的临时采暖系统设计为两路两管制系统互为备用,末端采用散热片供暖。科研大楼临时供/回水竖管安装于核心筒东南侧及西北侧管道井内。根据工程性质,本工程冬季供暖的水源来自动力中心锅炉房,由锅炉房接驳出采暖水管引至科研大楼地下一层临时换热机房内,设计的一次侧热水供/回水温度为85/60℃,二次侧热水供/回水温度为60℃/50℃,本工程锅炉房及外网工程施工由其它公司负责。2、施工范围由锅炉出来的热水管道接驳至科研大楼地下一层临时换热站的分集水器中,为保证供暖要求,需提供的设备管线有:板式换热器、水泵、定压补水机组、散热器及热力管线阀部件等。三、供暖工程施工方案本工程的冬季供暖的目的是为楼层内的施工及管道正常运行,创造温度合适的施工环境条件,保证施工进度要求,因此为临时性采暖措施。为最合理、经济的提供冬季采暖,根据围护结构,将核心筒、电梯厅、公共走廊等公共部分划分为内区,办公区域划分为外区,整个楼层内外区同时供暖。1、散热器的选型
科研大楼每层的建筑面积约为1850m2,其中核心筒的建筑面积约为320m2,公共走道的建筑面积为140m2,电梯大堂的建筑面积为25m2,办公区内的建筑面积约为1365m2。根据施工要求,整个楼层的采暖面积约为1530m2。散热量是散热器的一项重要技术参数,每一个散热器出厂时都标有标准散热量。但是工程所提供的热媒条件不同,因此我们必须根据工程所提供的热媒条件,如进水温度,出水温度和室内温度,来计算出温差△T,然后计算各种温差下的散热量第一步计算温差△T:△T=tpj-tntn室内计算温度℃,(假如在楼层内外墙门窗全部关闭及孔洞封堵的的情况下,考虑部分热量损失,考虑经济性本次临时供暖的室内环境温度在10℃左右)。tpj散热器内热媒平均温度℃△T散热器内热媒平均温度与室内计算温度之差(℃)本工程中,温差△T=(60+50)/2-10=45℃第二步计算散热负荷:根据每层建筑面积及单位散热负荷,每层的散热量总负荷Q负=q×F=40×1530=61200W(其中q=40w/m2,F=1530m2)。第三步选型散热器:应本次冬季采暖为临时供暖,散热器的选用建议采用经济、合理的材质、品种及型号,以减低材料采购费用。经过对多个散热器厂家的选型方案对比,建议采用高频焊翅片管散热器,该品种散热器价格最合理、散热量相对较大,在技术上及造价上都比较适合本次冬季临时供暖系统的使用。考虑散热器的规格、重量及散热要求,选用散热量Q为2600W/台的散热器(△T=45℃),散热器的规格为:1.6m(长)×0.6m(高)×0.15m(宽),散热器的工作压力为1.2Mpa,散热器的形式为同侧进出管式,散热器的进出水管管径为DN20,散热器为立式安装于地面上。
第四步计算散热器数量:N=Q负/Q=61200/2600≈24(台),每层共需24台散热量为2600W的高频焊翅片管散热器。(见下图)2、特别说明科研大楼空调供回水管的设计工作压力为1.0Mpa,但至每层的末端设备处工作压力应小于1.0Mpa。散热器的工作压力标准的最大工作压力只能达到1.2Mpa,故本次冬季临时供暖选用的散热器均为标准的1.2Mpa散热器。因为冬季临时供暖,故末端接驳散热量的临时采暖供回水管道都未考虑保温,这样不仅可以节约成本,而且还可以利用管道进行散热。为考虑冬季供暖方案经济上合理、可行,所选用的管道、阀门、散热器等与临时供暖相关的材料品牌都未按标书要求执行,而只是选用国内品质较好、质量可靠的品牌和厂家。3、散热器及热水管道的布置根据现场条件,每层布设DN80供/回水环管,办公区内安装DN20管路接驳每台散热器。考虑到公共走道天花吊顶及墙面、地面等装饰施工的要求,将散热器全部安置于办公区内。东西两端面积较小,各安装3组散热器,南北两端面积较大,各安装9组散热器并平均分布。每台散热器进出水管处均安装1个DN20的闸阀,以便控制热水水源,调节散热器的温度。接驳于散热器的临时热水管道规格为DN20~DN50,宜选用焊接钢管,因为临时供暖,可不需对热水管道进行外保温。科研大楼临时供暖热水管道及散热器的布置详见附图一所示;科研大楼地下一层临时换热站见附图二所示。4、工程范围临时供暖方案经过业主的确认后,我司负责按照图纸的布置和要求进行地下一层临时换热站、热水管道及散热器的一次安装工作,待明年春天天气暖和后,需拆除之前安装完成的冬季临时供暖设备及管线,包括水泵、板换、定压补水装置、散热器、阀门、临时采暖管道等临时设施。若安装完成的散热器及热水管道等因现场其它原因需更改或移位临时供暖的设备和管道,都属于二次施工的范围,不包含在本次施工范围之内。四、施工条件及禁止条件1、系统的检查供暖前需对整个系统进行全面检查,包括空调管道接管是否正常,阀门关闭是否正常,主干管保温是否完好无损,有无遗漏,系统检查发现问题应及时解决。2、具备条件
综合动力站锅炉房安装完成,具备能够正常投入运行条件,综合动力站至科研大楼外网完成,科研大楼地下一层临时换热站十月底前安装完成并可正常运行、楼层上外围的玻璃幕墙须全部封闭,大楼内楼板孔洞及墙体洞需封堵严实、楼层内的通道口须封闭或已安装门、各楼层(包括地下室)的电梯井道需整体封闭。上述条件必须同时具备,才能保证冬季楼层内的一定温度。3、禁止条件为满足本工程竣工验收要求,保证采暖系统设备的完整性和良好性,针对本临时供暖施工方案,我司不允许运行及使用风机盘管及阀部件,同时,我司须对下列设备及管线停止运行,包括:正式水泵、正式板换、等设备及配套管线和阀部件。五、供暖工作流程及要求1、供暖工作流程锅炉房系统设备调试→科研大楼地下一层临时热力站系统设备运行→热水管道阀门开启→关闭所有与临时供暖无用的空调设备进/出口处阀门→开启所有楼层与临时供暖有关的阀门→开启散热器的进/出口处阀门→调试散热器→调试合格后正常运行。2、要求热力站需提供满足供暖要求的热水水源,并有值班人员检查设备的正常运行;楼层内供暖区域门窗及洞口均须封闭完成,保证区域内的严密性;相关施工单位不得破坏供暖的设备,须保证供暖设备的完好性,以确保供暖的正常运行。3、运行过程中的管道及散热设备维护为保证冬季采暖的正常运行,各采暖区域需有专人进行24小时值班,并进行日常的管道检查及散热设备的维护,其中科研大楼白天上班时间安排2人,锅炉房及换热站每班安排2人分三班行对设备的检查及维护。六、安全技术措施安全生产工作以“严格规范,落实责任,消灭违章,强化管理”为中心,努力提高项目的安全技术管理水平,确保全体施工人员的安全。参加该工程施工人员必须坚持“安全第一,预防为主”的方针。1、临时供热工作虽未使用电控制,但由于施工现场用电设备较多且现场环境比较乱,具有很多不安全因素,为了确保供热工作安全可靠,所有电器设备及供电系统必须由专业的有特种作业证的电工进行,任何人不得随意乱动或开停电气设备,不得在正式电器开关上乱拉临时用电线路。2、供暖期间,锅炉房、换热站、供暖部位均应正式照明开通,个别不能开通的部位,由土建拉好临时照明,尤其是楼梯通道应有足够照明,防止摔伤。3、各种本次临时供暖不需使用的管道阀门,应先全部关死,如需要可挂牌告知,必要时加盲板,以防跑水。
4、如需用焊接作业时,必须开动火证,并清理周围的易燃物,特殊部位采取特殊措施。动火作业区域要配备灭火器材,并派专人看火。七、成品保护措施1、正在施工或暂不使用的设备口、管线端口应随时使用塑料布等封堵,防止非安装物品污染(阻塞)内部。2、投入使用的设备、散热器、管道、阀门应采取保护措施,严禁非操作人员擅自使用,并应经常进行巡查,坚决打击偷盗。3、锅炉房和换热站等供暖期间比重要的机房,要派专人负责机房日常运行值班,并应认真填写运行记录。4、散热器在运输和安装过程中,外部要做好保护措施,防止设备外表面刮伤或碰损。'
