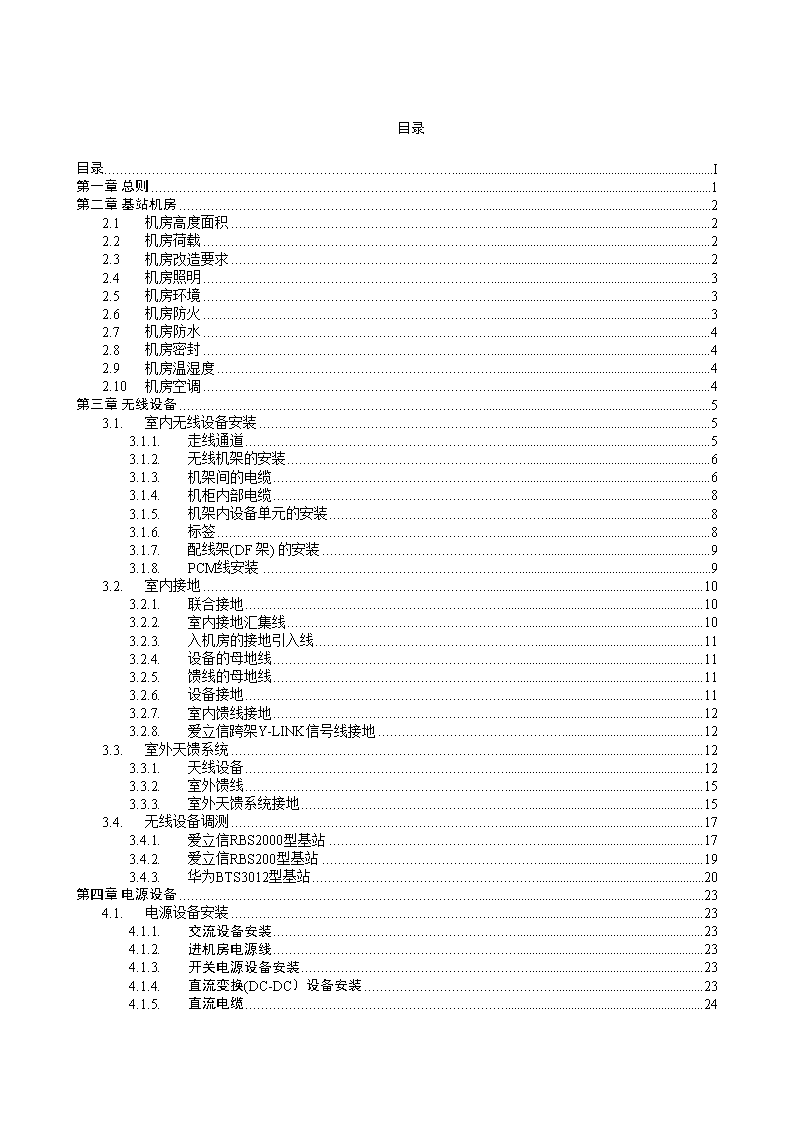

目录目录I第一章总则1第二章基站机房22.1机房高度面积22.2机房荷载22.3机房改造要求22.4机房照明32.5机房环境32.6机房防火32.7机房防水42.8机房密封42.9机房温湿度42.10机房空调4第三章无线设备53.1.室内无线设备安装53.1.1.走线通道53.1.2.无线机架的安装63.1.3.机架间的电缆63.1.4.机柜内部电缆83.1.5.机架内设备单元的安装83.1.6.标签83.1.7.配线架(DF架)的安装93.1.8.PCM线安装93.2.室内接地103.2.1.联合接地103.2.2.室内接地汇集线103.2.3.入机房的接地引入线113.2.4.设备的母地线113.2.5.馈线的母地线113.2.6.设备接地113.2.7.室内馈线接地123.2.8.爱立信跨架Y-LINK信号线接地123.3.室外天馈系统123.3.1.天线设备123.3.2.室外馈线153.3.3.室外天馈系统接地153.4.无线设备调测173.4.1.爱立信RBS2000型基站173.4.2.爱立信RBS200型基站193.4.3.华为BTS3012型基站20第四章电源设备234.1.电源设备安装234.1.1.交流设备安装234.1.2.进机房电源线234.1.3.开关电源设备安装234.1.4.直流变换(DC-DC)设备安装234.1.5.直流电缆24
4.1.6.熔丝开关264.1.7.电池安装264.1.8.标签274.1.9.设备外观274.2.电源设备调测274.2.1.交流电输入274.2.2.直流输出274.2.3.系统均流284.2.4.监控单元284.2.5.电池供电284.2.6.参数设置28第五章外部告警295.1.外部告警设备性能及安装295.1.1.温度告警295.1.2.烟感告警295.1.3.湿度告警295.1.4.水浸告警295.1.5.门控告警295.2.外部告警的连接305.3.外部告警的设置305.4.外部告警的测试305.4.1.温度告警测试305.4.2.烟雾告警测试315.4.3.电源告警测试31第六章竣工文件32第七章工程验收评估33附件一微蜂窝基站设备安装规范34附件二EDGE功能测试规范37
第二章基站机房2.1机房高度面积机房必须有足够的空间高度,以便于安装机架、走线梯和布放电缆。一般要求机房净高≥2.7m。为了方便扩容,机房面积要求足够大,一般要>15m。2.2机房荷载(1)机房的楼板必须有足够的荷载能力,足以承受机房内现有以及后期待安装设备所产生的压力。(2)在选定机房时,需请具有相关资质的设计单位核实机房荷载是否满足要求,并出具相应的承重核实报告。(3)机房负荷技术指标必须符合《基站承重测算及加固实施手册(Ver1.020060117)》要求。2.3机房改造要求(1)机房内不能作装饰性装修(如安装吊顶和活动地板等)。(2)机房门要足够大以便于工程期间设备的搬运。机房门应向外开。机房门应具有防火,防盗力。(3)机房的地板必须采用水磨石或耐磨砖,不能采用水泥地面。墙身要求涂墙漆。墙身、天花要求结实、坚固。(4)建议机房门口应有门槛,以防水、防鼠。(5)机房内应安装带有接地保护的电源插座,其电源不应与照明电源同一回路,若不能单独成一回路时,应选择带有保险丝的插座。2.4机房照明(1)机房的主要光源应采用荧光灯。照度要求:离地0.8m水平面上≥50Lux。(2)照明电应与工作电(设备用电及空调用电)分开布放。(3)机房内配置应急灯。当正常照明系统发生故障时,应急灯能提供应急照明(可选)。(4)不允许有太阳光直射进机房。建议如果机房有窗户,必须用遮光纸进行避光处理或用水泥、砖将窗户封闭。(5)机房内需配置人字铝梯,以方便基站维护。2.5机房环境要求机房整洁干净,没有灰尘及杂物。工程剩余材料要堆放整齐,并附有余料清单。2.6机房防火(1)对机房进行改造时,只可进行为满足机房电气要求的修缮,而且需采用不透光,不燃或阻燃的满足防火要求的材料。
(1)对于电力线、传输线、接地线、空调管、馈线等进线口,须用防火泥进行密封,如用套管时可用水泥密封,要求密封处平整,无缝隙。(2)要求机房内安装有烟雾告警设备,并且在室内靠门处配置有灭火器。(3)机房内不得放置易燃物品。2.1机房防水要求机房所有的门、窗和馈线进出口能防止雨水渗入,机房的墙壁、天花和地板不能有渗水、浸水的现象,机房内不能有水管穿越,不能用洒水式消防器材。2.2机房密封要求机房有良好的密封性和排水性,既能防水、防尘、防鼠虫等外物,又便于对机房温度和湿度的控制。2.3机房温湿度(1)要求机房室内温度不超过28℃。机房应配有温度计和温度告警设备。(2)要求机房保持干燥,机房湿度H在15%~80%范围内,并且配有湿度计和湿度调节设备(如空调、抽湿机)。(3)小机房基站可视乎实际情况选择适当的降温措施,以保证机房温度控制在设备允许的范围内。2.4机房空调(1)机房内应配置两台或两台以上的柜式空调,平时至少有一台空调在工作。(2)要求机房安装的空调具有自启动功能。(3)机房空调应安装牢固,在底座固定的同时;若条件具备,应与墙体固定。
第三章无线设备3.1.室内无线设备安装3.1.1.走线通道(1)室内走线梯l必须按照设计文件的“无线基站机房走线架布置平面图”布放走线梯,并且要求牢固,平稳。竖立的走线梯必须垂直,平放的走线梯必须水平。l走线梯经过梁、柱时,就近与梁、柱加固。在走线梯上相邻固定点之间的距离不能大于2m。l为了不阻碍机架里空气与外界的对流,机架顶与走线梯的距离必须大于200mm;同时为了方便在走线梯上电缆的布放,要求走线梯与机房顶的净空距离大于300mm。l走线梯要求作保护接地。接地方法:用一根不小于16mm2的接地线与总地线排连接,各段走线架接头处用16mm2电缆保持电气连通。(2)走线槽走线槽的布放要牢固、美观。切割走线槽时,切口要垂直整齐。走线槽的两端须安装盖子。(3)走线管要求所有的走线管整齐、美观,其转弯处要使用转弯接头连接。3.1.2.无线机架的安装(1)防静电手镯机房内必须配置有防静电手镯。当安装机架内的电路板时,要求带上防静电手镯,并且手镯接地良好,以免损坏电路板内的元器件。(2)机架固定机架的安装位置符合设计文件的要求。机架和底座(支架)连接可靠牢固,机架安装后必须垂直稳立不动。无线机架和整流器机架之间需要保留一定的距离。爱立信无线机柜需用支架(U-BAR)或走线梯进行固定,RBS2202机柜的固定支架位于机柜的右侧,RBS2206机柜的固定支架位于机柜的前端,以符合爱立信G-MODULE要求以及方便走线。(3)机架抗震加固无线机架的抗震加固包括:在条件允许的情况下,需进行机架顶部加固,机架底座加固和机架间加固,机架后面与墙加固。要求依照设计图纸作防震加固处理。(4)机架底座绝缘机架无论采用何种安装方式,均需在下框架下加绝缘垫,并在固定下框架的紧固件中加绝缘套,这样能够使整套设备在未连接地线之前,不与大地导通,有效地满足绝缘要求。3.1.3.机架间的电缆(1)总体要求
l机架间电缆的布放符合机房电缆布放设计要求,走线路由清晰无交叉、且连接可靠。l所有与设备相连的线要求接触良好,不能有松动的现象,接头位置不能有受力现象,最好能留出冗余位置后再走线。(1)信号线l所有的信号线都要放入走线槽中;走线应保持其中顺畅,不能有交叉和空中飞线的现象。对于有多余长度的连线,也要放入走线槽中并进行帮扎,不能盘放在机架内或机架顶上。l爱立信机架更换机架内至架顶的信号线时,如需剪掉上端铁板,则必须用爱立信提供的海绵铺垫在被剪掉部分的边缘部位上,避免因边缘过于锋利而刮损信号线。l当爱立信机架需要布放跨架Y-LINK信号线时,跨架Y-LINK信号线应当布放在走线架上或在机架背后安装胶槽将线放进胶槽内;每条Y-LINK信号线(靠近扩展架的那一端)各自穿过爱立信厂家提供的铁环并在铁环上绕五圈,铁环可以固定在走线架上或机架背后的胶槽内,但禁止放在机架顶出风口处以免影响机架散热。(2)射频线当跳线或馈线需要弯曲时,要求弯曲角保持圆滑,其弯曲曲率半径不能小于表(1)的规定:表(1).射频线弯曲半径表线径二次弯曲的半径一次性弯曲的半径1/2"210mm70mm7/8"360mm120mm(3)电源线连到无线机架的电源线要求布放整齐,不能有交叉现象,更不能和其它信号线捆扎在一起。(4)光纤线光纤应布放在光纤走线管中,两端不能拉得过紧。(5)地线对于无线设备地线的安装走线,建议不与电源线捆扎在一起,以提高安全性,如果有条件,最好地线能与其它线(电源线、信号线)分开走线,以提高设备稳定性。3.1.1.机柜内部电缆要求整齐、美观,多余的线应顺放入机架中的线槽中并加以绑扎,连线两端的接头接触良好,不得有松动现象;爱立信Y-LINK信号线布放在机架右内侧并卡在线夹里。3.1.2.机架内设备单元的安装要求所有的设备单元安装正确、牢固,无损伤、掉漆的现象。安装数量符合设计文件规定,无设备单元的空位应装有盖板。机架各部件不能存在变形影响设备外观。3.1.3.标签(1)要求机架内部和机架之间的所有连线、插头都贴有标签,并注明该连线的起始点和终止点,不能有手写标签。
(1)当更换爱立信机架顶信号线接口板后,E1的接口位置有所更改,故信号线需要更换标签,爱立信提供的机架顶信号线接口板标签必须贴在机架内正面空白处(建议贴在CDU下DXU上的槽面上)。标签的要求(大小、规格、材料等)按照最新的《标签规范》执行。3.1.1.配线架(DF架)的安装(1)DF架固定要求牢固地固定在墙上,其安装位置符合设计规定,并且加有盖板。DF架必须接地,应用不小于25mm的接地电缆从DF架接地点连到设备母地线或专用地线排(爱立信地线排或国产小地排)上,要求连接点接触良好。(2)告警线安装无线机架到DF架的告警线应放入走线槽中,连线要求整齐、美观,并留有一定的余度,告警线的屏蔽层必须接地。3.1.2.PCM线安装(1)PCM附件的安装要求按厂家规范标准将PCM固定板安装在DF架中,并且牢固。PCM接头要求电气性能良好,阻抗匹配。(2)PCM线的安装从传输设备到DF架的PCM线必须放入走线槽中,并留有一定的冗余度,PCM线的屏蔽层要接地良好.(3)标签DF架上的PCM线、告警线、地线都要贴有标签,除地线外其余要注明该连线的起始点和终止点。对于每对告警线所代表的告警内容,要注明在DF架盖板背后的标签纸上。(4)所有的DDF架要求垂直安装,PCM接头位置要求按照从上到下(按编号)的顺序安装。3.1.室内接地3.2.1.联合接地移动通信基站必须采取联合接地方式。基站地网的工频接地电阻宜控制在10Ω以内,当基站土壤电阻率大于1000Ω·m时可不对基站的工频接地电阻予以控制,此时的地网等效半径应≥20m,并在地网四角敷设20~30m的辐射型水平接地体。3.2.2.室内接地汇集线(1)基站室内总接地汇集线可采用总接地排(星型连接)或环形接地排(均压环)的形式,材料为镀锌铜排(采用均压环时可采用同电阻值的镀锌扁钢)。(2)采用总接地排时,总接地汇集排应设在第一级电源SPD和配电箱附近。室内接地排应为不小于400mm×100mm×5mm的铜排,宜为双排孔。(3)采用环形接地排时,接地环应闭合,不得出现链状;材料为铜材时截面积不宜小于30mm×3mm,镀锌扁钢截面积不宜小于40mm×4mm;在平面中间隔200mm打一个Φ8mm的孔用于接设备的地线
;均压环要求沿着走线梯内侧布放,且用绑带固定在走线梯边上,无走线架的部分沿墙安装,其固定螺丝应与钢筋保持5cm以上距离。(1)开关电源以及其它不同类型的设备(如无线架、天馈线、AC屏等)的接地排或接地母线均由总接地汇集排引接,并在地线排处注明。3.2.1.入机房的接地引入线(1)从机房地网引接点引进机房的接地引入线用材料为40mm×4mm的热镀锌扁钢或截面积≥95mm多股铜缆,接到机房的接地汇集线上。(2)环形接地排应多点(不少于大致对称的2点)就近与地网连通。(3)拉进机房的接地引入线必须直接连到室内总接地汇集排上,不能再经过任何设备(如:交流屏)才下地,必须直接落地。(4)接地引入线出土部位应有防机械损伤的措施和绝缘防腐措施,并留出接地电阻测试点。3.2.2.设备的母地线(1)无线设备的母地线应采用截面积不小于35mm多股铜缆;当总汇集线采用均压环形式时,设备可直接接入环形接地排而无需母地线。(2)设备母地线要求沿着走线梯内侧布放,且用绑带固定在走线梯边上。3.2.3.馈线的母地线馈线的母地线末端严禁与走线梯相连接,并必须做好绝缘处理。3.2.4.设备接地(1)接地导线应采用铜芯导线。(2)对于无线机架,应用截面积为不小于25mm多股铜缆做为接地线与母地线连接,并用绝缘盒将连接点盖上。(3)设备与母地线相接方向要求顺着地线排的方向。(4)走线梯上母地线的每个接地点只能接一个设备,严禁两个或以上设备同接在母地线的同一点上。(5)所有接地连接件要求有两点压接。(6)不同类型的设备要单独接入地线排(如无线架、电源架、天馈线、AC屏等),并在地线排处标明。3.2.5.室内馈线接地(1)要求利用所提供的室内接地件将馈线接头与母地线相连,连接点牢固,并作绝缘处理;地线应穿出地线U型卡2mm左右,以保证接触良好。(2)从馈线接头到母地线由一根16mm的地线连接,按天线下行方向引出后顺着地线排的方向连接。(3)走线梯上母地线的每个接地点只能接一根馈线,严禁两根或以上的馈线同接在母地线的同一点上。
3.2.1.爱立信跨架Y-LINK信号线接地爱立信跨架Y-LINK信号线接地点必须在机架前面左边接地处接地。3.1.室外天馈系统3.3.1.天线设备(1)天线安装l天线必须牢固地安装在其支撑杆上,其高度和位置符合设计文件的规定。l天线与跳线的接头应作防水处理。l对于全向天线,要求天线与铁塔塔身之间距离不小于2m;对于定向线,要求不小于0.5m。l天线之间的隔离度应达到表(2)的要求。表(2)适用于900MHz和1800MHz系统。可以用SiteMaster等仪表测量天线之间的隔离度是否满足要求。表(1).隔离度表基站类型TX-TXTX-RxRBS20040dB20dBRBS200030dB30dBl对于采用空间分集接收方式的天线系统,其分集接收距离必须符合表(3)要求。表(2).分集接收距离表900MHz1800MHz最小距离:4m2m推荐距离:6m3ml天线的指向和俯仰角对于全向型天线,要求垂直安装;对于方向型天线,其指向和俯仰角要符合设计文件的规定。l天线的安装环境天线的主瓣方向附近应无金属物件或楼房阻挡。l天线的支撑件要求楼面负荷满足要求。铁塔、铁杆、天线横担结实牢固,铁杆要垂直,横担要水平。所有的铁件材料都应作防氧化处理。(2)塔顶放大器l硬件安装塔顶放大器与天线之间的跳线长度要求不超过2m,塔顶放大器最好安装在天线的支撑杆上且垂直于水平面,安装要牢固且不会绕支撑杆转动。塔顶放大器带有接头的面(和排水管)要朝向下方,塔顶放大器与跳线的接头要作防水处理。l如果馈线为7/8规格(或更高)则不允许与塔顶放大器直接连接,而应通过跳线与塔顶放大器连接(因为很难使粗大的馈线连接到塔放接口的相应位置,从而可导致连接器损坏),跳线与馈线应稍微留有长度余量,以适应热胀冷缩的需要。l
报警及供电单元(APDU)与电流注入器(CI)之间的输入电源连接应使用SMB连接端口。报警及供电单元(APDU)中未与塔放相连的输出口上的电源开关必须关闭。电流注入器(CI)的公头要朝向BTS,母头朝向TMA。l接地塔顶放大器与电流注入器(CI)必须接地,从塔顶放大器与电流注入器上引出的接地线需可靠地与有牢固基础的接地点相连,各安装点需完好无损,没有氧化现象,接地线电阻满足联合接地要求,截面积16mm。如果装避雷器,避雷器一定要串接到CI和机柜之间。l电源设置报警及供电单元(APDU)的输出电流和输入电压范围应符合各自品牌的技术要求。报警及供电单元上的状态灯都应显示正常。lVSWR要求不论基站是否有塔放,其VSWR的检测方法相同,但应确保在塔放上接入直流电源,这样才能测到正确的VSWR要求用OMT或SITEMASTER等功能软件从机柜的输入口测整个天馈系统的驻波比应小于1.5。3.3.1.室外馈线(1)在基站机房和天线支撑杆或铁塔之间,要安装有室外走线梯;走线梯要作防氧化处理,底座要用水泥封堵。(2)馈线的布放要求整齐、美观,不得有交叉、扭曲、裂损等情况出现。(3)馈线和室外跳线的接头要接触良好并作防水处理,在馈线从馈线口进入机房之前,要求有一个“滴水弯”,“滴水弯”进机房前尽量预留10cm左右,以防止雨水沿着馈线渗进机房。(4)室外跳线要求沿着天线支撑件固定。并且要求馈线的布放长度适当,以避免室外跳线形成多余的弯曲。(5)每根馈线在室内和室外都要有标签,注明此馈线的收、发属性以及其所属的小区和编号。(6)馈线夹用于固定馈线于走线梯上,使馈线走线整齐美观。对于不同线径的馈线,馈线夹的固定间距如表(4):表(1).馈线夹间距表1/2"馈线7/8"馈线15/8"馈线馈线水平走线时:1.0m1.5m2.0m馈线垂直走线时:0.8m1.0m1.5m3.3.2.室外天馈系统接地(1)基站铁塔、天线支撑杆和室外走线梯等室外设施都要求接地,并且要求接地电阻满足联合接地要求。(2)室外地排采用截面积不小于95mm的多股铜线或40×4mm的镀锌扁钢可靠接地。(3)室外地线应接在室外接地系统中,不应引入室内接地系统。(4)馈线接地l室外馈线接地应先去除接地点氧化层,每根接地端子单独压接牢固,并使用防锈漆或黄油对焊接点做防腐防锈处理。馈线接地线不够长时,严禁续接,接地端子应有防腐处理。l当天线安装在铁塔上时,馈线至少应有三处接地:离开天线平台后1m范围内;离开塔体引至室外走线架前1m范围内;馈线离馈线窗外1m范围内各一次。
l如铁塔高度超过60m,馈线应在铁塔中部增加一处接地。l当机房上没有铁塔,天线是固定在天面支撑杆时,从馈线离开塔顶放大器TMB1m处、馈线离开楼顶平台前1m处、馈线进入机房1m处三点接地。l若馈线离开铁塔或天面支撑杆后,在楼顶或走线架上布放一段距离后再入室,且这段距离超过20m时,此时应在楼顶或走线架上每隔20米加一避雷接地夹。l当馈线较短时,可采用一点或两点接地,原则是:馈线长度小于5m时采用一点接地;馈线长度小于20m,大于5m时,可采用两点接地;其他要求不少于三点接地。l馈线的接地线要求顺着馈线下行的方向,不允许向上走线,不允许出现“回流”现象;与馈线夹角以不大于15°为宜。l为了减少馈线的接地线的电感,要求接地线的弯曲角度大于90°,曲率半径大于130mm。l各小区馈线的接地点要分开,不能多个小区馈线在同一点接地,且每一接地点最多只能连接三条接地线(这样可使接地点有良好的固定)。接地点要求接触良好,不得有松动现象,并作防氧化处理。(1)避雷针l避雷针要求电气性能良好,接地良好。l避雷针要有足够的高度,能保护铁塔上或杆上的所有天线。即所有室外设施都应在避雷针的45°保护角之内。l避雷针或与避雷针有电气连接的金属抱杆,应采用直径不小于95mm,多股铜导线或40×4mm的镀锌扁钢可靠接地。镀锌扁钢接地时,推荐焊接长度不小于100mm,以确保搭接电阻小于0.1Ω。l建筑物有避雷带时,直接将避雷针引下线焊接在避雷带上;无避雷带时,将引下线连接到新做的地网上。3.1.无线设备调测3.4.1.爱立信RBS2000型基站(1)指示灯状态在机柜里各个模块的“Operational”绿灯发亮,而且其它指示灯全应该熄灭。若发现有不正常的状态,可用OMT软件的“MONITOR”功能查找其错误的原因。(2)基站软件版本检查使用OMT软件的“DISPLAYSOFTWAREVERSIONS”功能查看此基站运行软件的版本是否正确。(3)机柜内温度对于RBS2202型基站,机柜内有两个内置温度传感器。利用OMT软件的“MonitorSetup”中“Cabinetinternaltemperaturesensor”查看其温度,两个传感器能读出温度值。(4)工作电压在正常室温下,无线设备的推荐工作电压是27.7V~26.5V。利用OMT软件的“MonitorSetup”中“DCSystemVoltage”选项可查看其工作电压。(5)参数检查lIDB的数据检查利用OMT软件查看在DXU中的IDB文件,该基站的实际规模配置应与IDB一致。
l载波的工作频率利用OMT软件或在BSC中用指令“RLCFP”查看各个载波的工作频率。l载波的发射功率利用OMT软件或在BSC中用指令“RLCPP”查看各个载波的发射功率。l逻辑信道的配置利用OMT软件或在BSC中用指令“RLCRP”可查看该基站各个小区的TCH和SDCCH数量的配置。lVSWR用OMT软件查看VSWR告警门限的设置,其参数设置见表(5)。再用OMT软件或SITEMASTER观察当前馈线的VSWR值,要求小于1.5。表(1).VSWR门限值表VSWRSupervisionEnabledVSWRClass12.2VSWRClass21.8(1)分集接收对于接收系统,要求采用分集接收的方式。可以用OMT软件的“MonitorSetup”中“Diversity”选项查看是否采用了分集接收。(2)外部告警的定义要求基站的IDB文件中定义了该基站所需的温度、烟雾、电源等外部告警。可以用OMT软件查看各项告警的定义情况。(3)EDGE功能测试(具体测试规范见附件二)已开通EDGE功能的BSC及相关基站需进行EDGE功能测试。可以用EDGETEMS测试终端及带EDGE功能的普通手机进行测试,测试内容包括上下载速率测试、WAP测试、MMS测试、小区重选测试等等。3.4.1.爱立信RBS200型基站(1)参数检查l设备的数量及工作状态要求所有设备工作状态正常,在BSC中用指令“RLCRP”打印出各个逻辑信道的状态。l载波的工作频率要求在BSC中利用指令“RLCFP”打印出各个载波的频率。l载波的发射功率在BSC中用指令“RLCPP”和“RLCOP”可打印出该小区的BSPWRB、BSPWRT、BSPWR和BSTXPWR参数。lVSWR在ACU上所设置的VSWR告警门限值为1.5。(2)告警测试lRXDA-A告警测试拔出RXDA-A或RXDA-B告警输出插头,在BSC中应该有RXDA-A的告警信息出现,恢复则告警消除。
lRXDA-B告警测试拔出RXDA-A或RXDA-B告警输出插头,并对其进行对角短路,在BSC中应有RXDA-B告警信息出现,恢复则告警消除。lFAN告警测试当断开任意一个风扇的电源,或拔出ACU上的风扇告警插头时。要求在BSC中有FAN告警信息出现,恢复则消除。(1)VSWR测试在基站上模拟产生VSWR告警,要求在ACU单元上的VSWR告警红灯发亮,并且在BSC中有该基站的VSWR告警出现。其模拟方法可以是:断开在ACU面板上“Pf”接头。(2)天馈线测试断开机柜顶某一分集接收跳线,利用SiteMaster等仪表对其测试,所得出的馈线长度与原测试记录误差应≦0.5m;VSWR值应<1.5,与原测试记录误差≦0.1。(3)通话质量拨测在该站的覆盖范围内,用TEMS等测试手机指定该站的某个载波,检查这个载波的通话质量。(4)切换功能检查利用TEMS手机指定将要进行切换的源小区和目标小区,建立一次呼叫,要求在通话过程中发生了一次预定的切换。3.4.1.华为BTS3012型基站(1)指示灯状态请见华为公司随设备发货的手册:BTS3012:31250560-BTS3012基站单板分册(V3.41)。(2)基站软件版本检查使用localWS基站远近端维护台软件,查询站点软件版本功能查看此基站运行软件的版本是否正确。(3)机柜内温度打开基站维护台,选择[查看资源],选择温度。(4)工作电压在正常室温下,BTS3012无线机架的推荐工作电压是:-40VDC~-60VDC。(5)参数检查l载波的工作频率打开基站维护台,选择[获取载频属性],在弹出的窗口中选择载频号和载频属性,单击<确定>按钮,查看绝对频道号列表。l载波的发射功率打开基站维护台,选择[获取载频属性],在弹出的窗口中选择载频和载频属性,单击<确定>按钮,查看功率等级。l逻辑信道的配置打开基站维护台,选择[查看信道状态],可查看该基站各个小区的TCH和SDCCH数量的配置。lVSWR使用SITEMASTER观察当前馈线的VSWR值,要求小于1.5。
(1)分集接收对于接收系统,要求采用分集接收的方式。(2)外部告警的定义要求基站的数据配置中定义了该基站所需的温度、烟雾、电源等外部告警。可以用localWS中数据管理台或者自动数据配置台查看各项告警的定义情况。(3)天馈线测试断开机柜顶某一分集接收跳线,利用SiteMaster等仪表对其测试,所得出的馈线长度与原测试记录误差不能大于0.5米,VSWR值应小于1.5,与原测试记录误差不能大于0.1。(4)通话质量拨测在该站的覆盖范围内,用TEMS手机指定该站的某个载波,检查这个载波的通话质量。(5)切换功能检查利用TEMS手机指定将要进行切换的源小区和目标小区,建立一次呼叫要求在通话过程中发生了一次预定的切换。
第四章电源设备4.1.电源设备安装4.1.1.交流设备安装要求交流设备单元按设计所定的位置安装固定,并且必须接地。4.1.2.进机房电源线(1)要求采用交流三相四线铠装电力电缆埋地进入机房,埋地长度不宜小于15m。(2)铠装电力电缆的铠装层应在其两端进行可靠的接地。(3)相线的横截面积为35mm,通信用交流中性线应采用与相线相等截面的导线;导线应采用非延燃电缆。(4)电源线进入机房后,布线要求固定于走线梯或线槽中,要求走线美观、整齐。4.1.3.开关电源设备安装开关电源设备安装位置、整流器的数量要符合设计规定,安装要牢固。4.1.4.直流变换(DC-DC)设备安装直流变换设备安装位置、变换器的数量要符合设计规定,安装要牢固。特别对于艾默生SIDEPOWER(PSC48150/25)设备,除了与地面加固安装外,还要注意走线架、与旁边的机架或墙柱做好固定。一般采用落地式的直流变换系统,在安装位置受限时可采用挂墙式变换系统。4.1.5.直流电缆(1)机房内的导线应采用非延燃电缆。(2)对爱立信RBS200型和+24V的RBS2202型无线机柜,其直流供电电缆的横截面积要求50mm;对于+24V的RBS2206型无线机柜,其直流供电电缆的横截面积要求100mm(可用两根50mm代替)。布线要固定在走线梯上,并与信号线分开走线。(3)对于-48V的RBS2202无线设备,其直流输入端采用4根16mm²电缆进行连接。在直流配电端采用将2根负极16mm²电缆并接的方式接入一个63A或63A以上的开关内。主设备机架顶的连接方式参照如图(1):
图(1).-48VRBS2202机架顶接线图(4)对于-48V的RBS2206(V1版)无线设备,其直流输入端采用8根10mm²电缆进行连接。在直流配电端采用将2根负极10mm²电缆并接的方式接入一个63A或63A以上的开关内,因此直流开关电源需为每个RBS2206无线设备配备2个63A或63A以上的开关。(5)对于-48V的RBS2206(V2版)无线设备,其直流输入端采用6根10mm²电缆进行连接。直流开关电源需要为每个RBS2206无线设备配备3个50A或50A以上的开关。主设备机架顶的连接方式参照如下的连接图(2)。接至直流开关电源(V2版只需3路供电)12345678
说明:(1)V1版2206机架2、4线并接接入直流开关电源一路63A或63A以上的开关。6、8线并接接入直流开关电源一路63A或63A以上的开关。1、3、5、7线两两并接接入直流开关电源的直流工作地排。(2)V2版2206机架,负极每线接入直流开关电源一路50A或50A以上的开关。图(1).-48VRBS2206机架顶接线图(6)对于华为BTS3012型无线机柜,BTS3012设备每机柜需要2根16mm²直流电源线,一根GND电源线(25mm²电缆)。直流供电系统需要为每个BTS3012无线设备配备1个63A开关。主设备机架顶的连接方式参照如下的连接图(3)。图(3).BTS3102机架顶接线图4.1.1.熔丝开关所有对无线机柜供电的直流开关要符合爱立信或华为公司的技术要求,不能采用过大或过小的其它熔丝开关代替。
(1)对华为BST3012型机柜推荐采用63A或以上的直流配电端子。(2)对爱立信RBS200型和RBS2202型机柜,要求直流配电端子容量为100A。(3)对爱立信+24V的RBS2206型机柜,要求直流配电端子容量为200A(可用两个100A代替,但须注意在加电时需两个开关同时打上)。(4)对爱立信-48V的RBS2206型机柜(V1版),要求采用2个63A或63A以上开关(或熔丝);-48V的RBS2206型机柜(V2版),要求采用3个50A或50A以上开关(或熔丝)。4.1.1.电池安装(1)机房地板的负荷必须满足要求,电池安装位置与设计一致,各节电池之间的连接条要正确牢固。(2)各节电池之间及电池与电池线的接点不允许涂有黄油;每组电池都安装有盖板。(3)过多蓄电池组的并联影响电池的使用寿命,易于落后电池的产生,应加以限制,不建议多组蓄电池组并联。(4)不允许不同容量、不同型号、不同厂家、不同时期的电池混合使用;也不允许不同时期同厂家的新旧电池混合使用。“不同时期”的蓄电池可以解释为出厂日期相差超过一年以上的蓄电池。(5)从整流机架的蓄电池熔丝单元到电池的直流电缆要固定走线,24V电池线的横截面积是150mm。(6)对于-48V无线设备其电池连接线采用95mm²或95mm²以上的电缆。在基站设备较多,设备功耗较大的情况下,应对电池的连接线线径进行合理考虑。(7)电池盖上不能放导电物体。4.1.2.标签要求所有的开关都贴上标签,注明所供电的设备、机柜。电源电缆上注明正负极性,交流单元应有危险指示。4.1.3.设备外观要求各个设备单元外观完整清洁,没有机械损伤缺陷。4.1.电源设备调测4.2.1.交流电输入要求提供稳定的三相交流电输入,其单相的输入电压允许波动范围是187V~242V。对于市电不稳定的机房,要安装交流稳压器。4.2.2.直流输出要求电源系统提供恒定的直流输出电压,根据具体使用的电池型号,应严格采用其供应商所要求的电压值。4.2.3.系统均流电源系统内各个整流器提供的输出电流应该相等,其均流误差5%。4.2.4.监控单元要求监控单元能正常工作,与各模块之间的通信正常,其液晶或表头显示无故障。系统无任何告警出现。RS232通信接口能正常工作。4.2.5.电池供电电池作为备用供电方式,要求在市电中断时电池能正常为机房的设备供电,其连续供电时间应达到设计要求。4.2.6.参数设置对于不同厂家的蓄电池,需要根据各个厂家设备的技术要求,进行合理的参数设置。对于24V及-48V蓄电池,主要考察的参数见表(6)所示:
表(1).电池参数表12345678910电池过压告警电压电池欠压告警电压负载脱离电压脱离延迟时间浮充电压均充电压均充时间均充周期浮充温度补偿(基准温度250C)充电限流
第五章外部告警5.1.外部告警设备性能及安装所有基站外部告警在触发时,告警信息能够在BSC或OSS上读取。5.1.1.温度告警机房温度超过28℃时,触发温度告警,并将告警送至基站外部告警端口。探头应安装于机架顶的走线梯上,控制设备安装于DF架旁。5.1.2.烟感告警探头感应烟雾时延迟超过30秒后,触发烟雾告警,并将告警送至基站外部告警端口。探头应安装在房顶离主设备较近处。5.1.3.湿度告警湿度范围为15%~80%,高于80%时触发湿度告警,并将告警送至基站外部告警端口。探头应安装在门口或窗口附近。5.1.4.水浸告警在机房地面上放置水浸传感器,在机房发生水淹时触动传感器,并将告警送至基站外部告警端口。探头应安装在门口、窗口或房间的最低水平位置。探头水平面尽可能与地水平面距离最短。5.1.5.门控告警门开时触发门开关的告警,并将告警送至基站外部告警端口。门控装置应安装在门的内侧,注意其防水及防潮处理。5.2.外部告警的连接要求所有的外部告警依次连接到DF架的告警输入端口上,并且接触牢固,连线留有一定余量,对于各个厂家的电源系统的电源外部告警的接线应参照该厂家设备安装说明书。5.3.外部告警的设置各电源系统的告警设置需要符合各厂家的相关规范要求,注意各项告警的输入输出端口与位置、告警等级设置的准确性。主要设置的内容如下表所示:表(7).外部告警设置序号内容描述1市电异常ACabnormal2整流器告警Rectifierfail3输出低电压OutputvoltsLow4输出过电压OutputvoltsHigh5断路器(或熔丝)告警CBopen/Fusealarm6雷击告警Thunderboltalarm7温度告警Temperaturealarm8烟雾告警Firealarm9湿度告警Humidityalarm
10水浸告警Waterloggingalarm11门禁告警Gatingalarm注:部分厂家规定的告警设置内容可能有别于上述内容,以厂家的操作手册为准。5.1.外部告警的测试5.4.1.温度告警测试对温度告警器的探头升温,当探头温度高于28℃时,在BSC中应该出现温度告警的信息。5.4.2.烟雾告警测试要求对烟雾探测设备进行模拟烟雾告警测试,此时在BSC中应有机房烟雾告警的信息出现。5.4.3.电源告警测试根据所定义的各项电源告警,逐一进行模拟告警测试,此时在BSC中应有相应的告警信息出现。各电源设备告警测试需符合相应厂家的相关规范要求,测试项目可根据需要从如下所列的项目中进行选择,测试方法请参考各厂家的相关技术手册。表(8).外部告警测试序号测试项目包含内容备注1PSU告警测试PSU故障爱立信电源2主电源告警测试市电中断主电源告警3光纤告警测试光纤中断告警4“A1”告警测试电池开关断开两个整流器交流中断5“A2”告警测试mainsfailinonerectifier一个整流器fail6“01”告警测试PCU的Block键测试7低电压告警测试直流输出电压过低国产电源8主电源告警测试直流输出电压9整流器告警测试整流器故障10过电压告警测试直流输出电压过高11断路器/熔丝告警测试直流输出分路断开12雷击告警测试雷击故障13直流变换模块告警测试变换模块故障直流变换电源14断路器/熔丝告警测试直流输出分路断开1524V输入失压告警直流输入电压过低l
第六章竣工文件1.基站的规模要求在竣工资料上反映出该无线基站的前期和本期的工程规模,以及设计变更情况。2.基站的图纸要求在竣工文件中含有该基站的机房设备安装平面图,天馈线安装示意图及天线的指向和下倾角度。并注明设计变更情况。3.设备明细表要求在竣工文件中附有该无线基站在本期工程中所安装的设备明细表以及工程余料明细表。4.测试记录要求在竣工文件中,含有对该基站无线设备和电源设备进行开通测试的所有测试记录,并要求测试结果填写认真、格式正确、记录真实。5.其它必要的资料要求在竣工资料中含有该基站每一项设计变更的情况,以及相关的手续和批复证明。对于新建的铁塔、机房、地网、传输以及电源改造等零小工程应有相应的竣工验收报告。
第七章工程验收评估1.验收时,工程部门应与维护部门做好交接工作,对于存在的遗留问题,施工单位应在规定时间内整治完毕,工程和维护部门共同监督、管理。2.验收小组对验收的基站实行评分,具体评分标准参见《基站验收测试表》。3.当验收基站总数不超过20个(包括20个),如不及格基站数超过验收基站总数的20%,则本次验收不通过。当验收基站总数超过20个,如不及格基站数超过验收基站总数的15%,则本次验收不通过。
附件一微蜂窝基站设备安装规范1.主机安装1.1安装位置要求1.1.1安装位置无强电、强磁和强腐蚀性设备的干扰。1.1.2安装位置保证在主机的上、下、左、右方0.5m的范围内、前方1m的范围内没有其他设备阻挡,以便于调测、维护和散热需要。1.1.3安装地点必须预留传输设备的安放位置。1.1.4安装位置必须便于接地、布线以及提供交流电源。1.1.5主机在条件允许的情况下尽量安装在室内。对于室外安装的主机,须做防雨、防晒、防破坏的措施。1.1.6对于室内安装的主机,室内不得放置易燃物品;室内的温度、湿度不能超过主机正常工作温度、湿度的范围。1.2主机固定1.2.1主机的固定方式有两种:挂墙和挂杆固定。挂墙固定要求墙面平坦光滑;挂杆固定要求安装杆的直径在60~114mm之间。1.2.2主机的安装位置应符合设计文件的要求,并且垂直、牢固。如有设备的安装位置需要变更,必须征得设计和建设单位的同意,并办理设计变更手续。1.2.3当有两个以上主机设备需要安装时,设备的间距应大于0.5米,并整齐安装在同一水平线(或垂直线)上。1.3外部电缆连接1.3.1微蜂窝的外部电缆主要有PCM线、电源线、地线、外部告警线、扩展线(TXLBUS)等。所有电缆应尽量放入走线槽中,走线应保持其中顺畅,不能有交叉和空中走线的现象。1.3.2PCM线要求将PCM线接微蜂窝端的接头牢固固定在微蜂窝中,对于RBS2302,要求将每一对PCM线固定在微蜂窝接口盒PCM接口终端模块,并且对应位置正确。1.3.3电源线连到主机的电源线不能和其他电缆捆扎在一起。1.3.4外部告警线要求将外部告警线牢固固定在微蜂窝中外部告警接口终端模块中,并且对应位置正确。1.3.5地线要求将地线通过接地件牢固固定在位于安装底座(mountingbase)的接地点处。1.3.6扩展线(TXLBus)如果微蜂窝基站为4载波/6载波扩展结构,必须在主控微蜂窝机柜和扩展微蜂窝机柜间连接扩展连线。要求将扩展线牢固固定在位于机柜正面的扩展线接口处,而且对应位置正确,并将多余的连线整齐地捆扎在一起。1.3.7所有外部连接电缆要求接触良好,不能有松动的现象。1.3.8对于RBS2302,所有外部电缆(除扩展线外)都应从安装底座(mountingbase)下方的接口盒(interfacebox)处对应的接口进线管接入机柜,并在电缆连接好后拧紧接口进线管,以加固固定电缆。1.4内部电缆连接要求整齐、美观,连线的两端的接头接触良好,不得有松动现象。1.5标签要求所有连线、插头都贴有标签,并注明该连线的起止点和终止点。2.天线安装微蜂窝基站可以连接内置全向天线、内置定向天线或外置天线。2.1内置全向天线的安装
将微蜂窝的内置全向天线安装在机柜的下部,并且牢固固定。安装时不能随意弯曲内置天线连至机柜的射频线。1.1内置定向天线的安装将微蜂窝的内置全向天线安装在机柜的正面,并且牢固固定。安装时不能随意弯曲内置天线连至机柜的射频线。1.2外接天线的安装1.2.1MulticastingBox的安装1.2.1.1将MulticastingBox安装在机柜的下部,并且牢固固定。1.2.1.2如果MulticastingBox只需使用一路射频输出,其中一个射频输出接头必须接到MulticastingBox的内置负载端。1.2.2跳线连接用跳线将MulticastingBox与天馈线连接。当跳线或馈线需要弯曲时,要求弯曲角保持圆滑,其弯曲曲率半径不超过下表的规定:线径二次弯曲的半径一次性弯曲的半径1/4”软馈30mm---1/2”软馈40mm---1/4”100mm50mm3/8”150mm50mm1/2"210mm70mm7/8"360mm120mm1.2.3外接天线设备安装规范详见《无线基站安装工程质量验收细则》。2.接地2.1主机设备接地应用截面积为25平方毫米的接地线接地,并直接接到安装地点所在楼房的保护地上。2.2室外天馈线接地要求详见《无线基站安装工程质量验收细则》,室内天馈线接地要求详见《室内覆盖系统工程质量验收细则》。2.3主机安装盒(InstallationBox)上的地线必须接到安装盒门上的接地点处。3.电源3.1交流电输入要求提供稳定的交流电输入,其输入电压允许波动范围为198V~242V。3.2交流电缆交流供电电缆应采用三芯(火线、中线、地线)、每芯截面积为2.5mm的非延燃电缆。3.3电源接地交流供电电缆中的地线必须接到主机上的电源保护地接地点处。3.4保险丝和交流电压选择开关把安装盒(InstallationBox)中的交流电压选择开关调到“230V”一档,并安装规格为“6.3A250V”的保险丝。4.5直流供电如果需要提供24V直流供电,必须安装电源和电池机柜(PBC)。4.6电池供电微蜂窝的备用电池在断电时可以提供最少3分钟的连续供电。在市电经常中断的地方可以安装UPS设备,其连续供电时间应在30分钟以上。4.外部告警4.1RBS2301可以接4个外部告警,RBS2302可以接8个外部告警,如果采用4载波/6载波扩展结构,最多可以接16个外部告警。在有需要的地方可以安装外部告警设备并接入微蜂窝,如温度告警、烟雾告警等。4.2外部告警线可以直接接到微蜂窝安装底座上的外部告警接口终端模块,告警线的截面积应在0.5~2.5mm之间。'
