'新规范宣贯通信线路工程验收规范YD5121-2010宣贯人:解玉功授课时间:12个课时2011年1月7日
第一部分通信线路工程验收规范简介

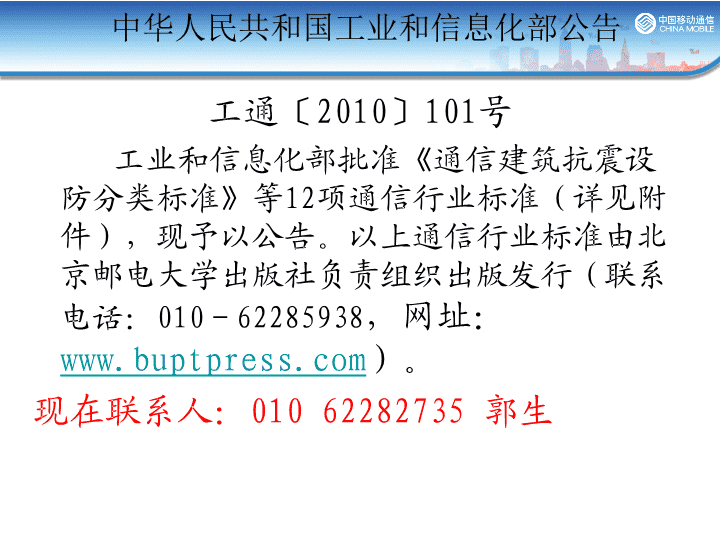

中华人民共和国工业和信息化部公告工通〔2010〕101号工业和信息化部批准《通信建筑抗震设防分类标准》等12项通信行业标准(详见附件),现予以公告。以上通信行业标准由北京邮电大学出版社负责组织出版发行(联系电话:010-62285938,网址:www.buptpress.com)。现在联系人:01062282735郭生
12项通信行业标准目录序号标准编号标准名称代替/废止实施日期1YD5054-2010通信建筑抗震设防分类标准YD5054-20052010-10-12YD5060-2010通信设备安装抗震设计图集YD5060-982010-10-13YD5190-2010移动通信网直放站设备抗地震性能检测规范2010-10-14YD5102-2010通信线路工程设计规范YD5102-2005YD5137-2005YD5025-20052010-10-15YD5121-2010通信线路工程验收规范YD5121-2005YD/T5138-2005YD5043-20052010-10-16YD5187-2010第三代数字蜂窝移动通信网工程施工监理暂行规定2010-10-17YD5188-2010公用计算机互联网工程施工监理暂行规定2010-10-18YD5123-2010通信线路工程施工监理规范YD/T5123-20052010-10-19YD5189-2010长途通信光缆塑料管道工程施工监理暂行规定2010-10-110YD/T5186-2010通信系统用室外机柜安装设计规定2010-10-111YD/T5185-2010IP多媒体子系统(IMS)核心网工程设计暂行规定2010-10-112YD5183-2010通信工程建设标准体系2010-10-1
12项通信行业标准目录新增6个规范代替/废止9个规范,实际上还有一个(市话电缆的)本次宣贯《通信线路工程验收规范》YD5121-2010
通信线路工程验收规范YD5121-2010序号标准编号标准名称代替/废止4YD5102-2010通信线路工程设计规范YD5102-2005长途通信光缆线路工程设计规YD5137-2005本地通信线路工程设计规范YD5025-2005长途通信光缆塑料管道工程设计规范5YD5121-2010通信线路工程验收规范YD5121-2005长途通信光缆线路工程验收规范YD/T5138-2005本地通信线路工程验收规范YD5043-2005长途通信光缆塑料管道工程验收规范YD2001-92市内通信全塑电缆线路工程施工及验收技术规范
新规范与旧规范比较
新旧规范比较结论主要是将长途、本地网、市话光电缆统一成“通信线路”,适应当前通信发展需要,也和概预算定额中专业一致(通信电源、有线通信、无线通信、通信线路、通信管道);2010版更加科学,合理,文字精练,更具可操作性;2010版结构、主要内容与2005版均有较大变动,修改,有的内容重新编写;光缆部分的内容原则上以原长途光缆线路工程规范的内容为主进行修订;电缆部分原则上以原本地网线路工程规范的内容为主进行修订;有的内容虽带有共性,则选择较为科学合理的原规范进行修订;
《通信线路工程验收规范》YD5121-2010准确:适用于陆地;角杆内移(原是转角点内移);
《通信线路工程验收规范》YD5121-2010错误:P265.4.62款条中拉线“上”把扎固方法写成拉线“中”把;中把的扎固和上把扎固方式不完全一样;P476.4.12款说的附表是C.0.2-2《架空光(电)缆架设高度表》,而写成附表F.0.1为原规范的表代号;本规范附表F.0.1《架空光(电)缆线路原始安装垂度》;P37图5.8.8衬环的“衬”写成“补”;
《通信线路工程验收规范》YD5121-2010错误:P67图9.2.3-1a=61.5,把小数点忘记了,写成615;
《通信线路工程验收规范》YD5121-2010矛盾:电杆避雷线接地电阻二个表不一样;
《通信线路工程验收规范》YD5121-2010变化:杆距现在:市区35~45m,郊外50~55m;以前:市区35~40m,郊外45~50m光缆伸缩弯:由“每”杆变成“1~3”根电杆上作一处伸缩预留,且伸缩预留尺寸有变化;同样的光(电)缆挂钩在电杆两侧的第一只应各距电杆250㎜便于实施;
《通信线路工程验收规范》YD5121-2010
《通信线路工程验收规范》YD5121-2010不严谨:P365.8.8条:“吊线接续符合5.8.8图要求,吊线接续两端可选择用夹板、另缠、卡固法,衬环(衬环是新规范中加的)两端用一种方法”,令人费解,不知是说明二只衬环同一尺寸,还是吊线两端接续同一方法?
《通信线路工程验收规范》YD5121-2010增加或变更一些内容和数据;这主要体现在附表中线路与其它设施隔距;对线路防锈没有提及;
第二部分《通信线路工程验收规范》YD5121-2010简读
第一章总则参照YD5138-2005、YD5121-20051.总则,综合二个原有规范修订适用范围:陆地;海陆空新建长途、本地、接入光(电)缆工程施工质量验收;改建、扩建及其它光(电)缆工程施工质量验收;区别:YD5138-2005:适合于中继问题?维护
第一章总则工程器材:程式、型号、质量符合国家、行业标准,批准的设计文件规定,保证工程使用合格器材;工程验收:阶段:随工检验、工程初验、工程试运行、工程终验;建设单位通过工地代表、监理人员加强对随工质量检查,及时组织对隐蔽工程的检验和签证工作;工程初验、工程试运行、工程终验按规定组织验收工作,交办理相关手续;
第二章器材检验主要参照YD5138-20052.器材检验修订,新增加很多检验内容2.1一般规定(YD5138-20052.1一般规定基本相同)工程中所使用的光(电)缆和其他(增加“其他”)器材材料一定要有质量证明文件“三证”:产品质量检验合格证;产品测试记录(有器材检验记录);电信设备进网许可证;;
2.2市话通信电缆单盘检验参照YD5138-20052.2电缆单盘检验修订,简化外观检查:电缆外护套无损伤,随盘资料齐全完好;端别:A(红)、B(绿)端别标记正确明显;色谱:电缆芯线色谱符合标准;电缆色谱领示色(a):白、红、黑、黄、紫循环色(b):兰、桔、绿、棕、灰如10对通信电缆色谱线序表1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰电缆不良对有哪些?怎样检查电缆线径?
2.2市话通信电缆单盘检验电缆不良对有哪些?断线:电缆芯线断开;地气:芯线与金属屏蔽层(地)相碰,又称接地;混线:芯线相碰触,又名短路,本对线间相碰为自混,不同线对间芯线相碰为它混;反接:本对芯线的a.b线在电缆中间或接头中间错接;交接:本对线在电缆中间或接头中间错接到另一对芯线,产生错号,又称跳对;差接:本对芯线的a(或b)线错与另一对芯线的b(或a)线相接,又称鸳鸯对;
2.2市话通信电缆单盘检验电气性能符合下表要求;
2.3光缆单盘检验参照YD5138-20052.3光缆单盘检验修订、变化很大外观检查:光缆盘包装完整,外皮无破损、端头封闭好,随盘资料齐全完好;端别:A(红)、B(绿)端别标记正确明显;电气性能:盘测与出厂检查记录一致;问题?工程什么情况下用什么型号光缆?关注光纤的直径吗?
各种单模光纤性能参数及应用
各种单模光纤性能参数及应用
各种单模光纤性能参数及应用
2.3光缆单盘检验光缆色谱符合YD/T901-2001要求
2.4电杆检验参照YD5138-20052.4其它线路器材及设备检验修订、变化很大环形钢筋砼电杆(原内容:的结构)应为锥形体,锥度为1/75;环形钢筋砼电杆有下列情况之一者不得使用:环向裂缝宽度超过0.5mm;有可见纵向裂缝;砼破碎部分总表面积超过200mm2;
2.5HDPE硅芯管检验参照YD5138-20052.器材检验修订、变化很大,简化外表无损伤、随盘的各种资料齐全完好,色泽均匀一致;外形均匀、无缺陷、无划痕;内、外壁光滑平整,无气泡、裂口及显著的凹陷、杂质;
2.6钢绞线及铁件检验参照YD5138-20052.器材检验修订、变化很大钢绞线外观:绞合均匀、紧密,无跳股,规格如下表:公称截面积(mm)钢绞线及股数每根/每股钢绞线允许公差(mm)钢绞线外径(mm)拉断力(kg)(120kg/mm2)507/3.0±0.12~±0.029.05460377/2.67.84100267/2.26.62930227/2.06.02420187/1.85.41920
钢绞线图片
2.6钢绞线及铁件检验铁件:外观:不应有焊接、锻接处的裂纹缺陷;表面防腐,镀锌层牢固,无气泡、起皮、针孔、锈蚀斑痕;
2.7接头盒检验参照YD5138-20052.4其它线路器材及设备检验修订、变化很大光缆接头、终端盒要求:终端盒为什么没密封要求?项目密封性能绝缘电阻耐压强度光缆接头盒光缆接头盒内充气压100±5kPa,浸泡在常温的清水容器中稳定观察15min,应无气体逸出或稳定观察24h气压表指示无变化光缆接头盒子沉入1.5m深的水中浸泡24h后,光缆接头盒两端金属构件间、金属与地间的绝缘电阻应≥20000MΩ光缆接头盒子沉入1.5m深的水中浸泡24h后,光缆接头盒两端金属构件间、金属与地间在1.5V直流电作用下,1min不击穿、无飞弧现象光缆终端盒光缆终端盒两端金属构件间、金属与地间的绝缘电阻应≥20000MΩ光缆终端盒两端金属构件间、金属与地间在1.5V直流电作用下,1min不击穿、无飞弧现象
光缆接头、终端盒照片
2.7接头盒检验电缆接续热缩管:表面光滑、无划痕,金属配件无锈蚀、零配件齐全有效;
2.8接线子检验参照YD5138-20052.4其它线路器材及设备检验修订,变化很大扣式:外观完整,外壳材料应具有透明,卡接牢固;模块:外观规整无断裂,卡接牢固;外壳对地绝缘电阻≥1×105MΩ(20±50C,相对温度60%~80%);
2.9配线架检验参照YD5138-20052.4其它线路器材及设备检验修订、变化很大,增加配线架检验电缆配线架(MDF)保安接线排的塑料材质具有不延燃性;保安接线排的接线端子与外壳间的绝缘电阻≥1000MΩ(温度200C±50C,相对湿度60%~80%,500V高阻计测试);保安单元具有过压过流保护;
MDF照片
2.9配线架检验(ODF)光纤配线架各功能模块齐全,装配完整;高压防护接地装置与机架间的绝缘电阻≥1000MΩ/500V(直流),机架间≥3000MΩ/500V(直流),1min(1分钟)内不击穿、无飞弧现象;
ODF照片
2.10交接箱检验参照YD5138-20052.4其它线路器材及设备检验修订、变化很大,增加交接箱检验光缆交接箱型号、规格与设计相符;密封条粘结平整牢固,门锁开启灵活可靠,箱体开启角度≥1200,经涂覆的金属构件其表面涂层附着力牢固、不起皮、掉漆等缺陷;高压防护接地装置的接地线截面积≥6㎜2;高压防护接地装与机架间的绝缘电阻≥2000MΩ/500V(直流),箱体间≥3000MΩ/500V(直流),1min(1分钟)内不击穿、无飞弧现象;
光缆交接箱
2.10交接箱检验电缆交接箱型号、规格与设计相符;箱体完整、无损伤、无腐蚀、配件齐全、外壳严密、门锁开启灵活可靠;任意二端子间及任意端子与地间在与接通500V交流电时,1min(1分钟)内不击穿、无飞弧现象;
电缆交接箱
2.11其它线路器材检验参照YD5138-20052.4其它线路器材及设备检验修订水泥底盘、卡盘、拉线盘程式及偏差
2.11其它线路器材检验塑料子管材质、规格符合设计要求;管身光滑无伤痕,管孔无变形,颜色、孔径、壁厚符合设计要求,壁厚的负偏差≤0.1㎜;
第三章光(电)缆路由参照YD5121-20052.光缆器材及光缆路由修订、变化很大,增加很多内容工程施工前要进行路由复测:路由及敷设方式依据:规划部门批准的红线及批准的施工图设计;核定路由走向、敷设位置、合理配盘,选定便于施工、维护、安全可靠的接头、人(手)孔位置;也要考虑当地规划、环境保护、风俗习惯;对于500m以上的路由变更,设计单位在现场与监理、施工单位协商,报业主审批,并填写“工程设计变更单”;核定青苗、园林等赔补地段;
通信线路与其他建筑设施隔距规定
通信线路与其他建筑设施隔距规定
第四章土(石)方参照、综合三个YD5138-2005、YD5121-2005、YD5043-2005原有规范内容修订,变动很大挖填光(电)缆沟及坑洞(特别注意黑体字)1.1挖掘沟(坑)施工时,如发现有埋藏物,特别是文物、古墓等必须立即停止施工,交负责保护现场,与有关部门联系,在没得到妥善解决之前,施工单位严禁在该地段内继续施工;
第四章土(石)方1.2电杆洞深符合下表规定,洞深允许偏差≤50㎜
第四章土(石)方电杆洞深说明及斜坡上杆洞要求:
第四章土(石)方1.3各种拉线地锚坑深符合下表规定,允许偏差<50㎜
第四章土(石)方对于直埋、水底光(电)缆工程聊城少见,这里不再宣贯;
第四章土(石)方回填土电杆洞、拉线坑、撑杆洞的回填土必须用专用工具逐层进行夯实;管沟的回填土:车行道、地砖人行道与路面齐平;野外必须将土回填沟上,土路可高出路面50~100㎜,郊区大地可高出路面150㎜;人手孔回填土符合GB50374-2006《通信管道工程施工及验收技术规范》相应条款;
第五章架空杆路YD5138-20053.杆路工程基本相同立杆立杆杆位、规格程式、杆距(市区35~45m,郊外50~55m;以前为市区35~40m,郊外45~50m)与设计相符;电杆竖立后要求:直线线路的电杆位置应在线路路由的中心线上,电杆中心线与路由中心线的左右偏差≤50mm,杆身上下垂直,杆面不得错位;终端杆杆梢向拉线侧倾斜100~200mm
第五章架空杆路用拉线加固的角杆,电杆根部应向转角内移,拉线收紧后,杆梢应向外角倾斜,使角杆梢位置于两侧直线杆路杆梢连线的交叉处(用撑木加固的角杆根部不内移);
第五章架空杆路杆根装置电杆根部加固装置的安装地点应符合设计要求;水泥电杆杆根装置应用砼卡盘,以“U”字型抱箍固定;直线杆路按设计规定装置;无明显规定时应装在线路一侧;如相邻杆均设杆根装置时,应交错装设;杆距长度不等时应装在长档杆侧;角杆、终端杆:单装置-拉线反侧,与位线方向成“T”型垂直;双装置的下装置-拉线侧,双装置的上装置-拉线反侧,上下装置与位线方向成“T”型垂直;
第五章架空杆路拉线拉线的程式及方向应符合设计要求,拉线应采用镀锌钢绞线。拉线的扎固方式以设计材料为准;拉线的距高比通常取1:1,误差为±1/4;(新增)
第五章架空杆路拉线近电力设施及热闹市区的拉线,应根据设计规定加装绝缘子,绝缘子距地面的垂直距离应在2m以上,其扎固规格应符合下图要求:
第五章架空杆路拉线角深>15m时(偏转角≥600)的角杆应装设二条拉线,每条拉线应分别装在对应的线条张力的反侧方,出土点向二拉线靠近方内移各600㎜;(新增)
角深与偏转角关系
第五章架空杆路拉线上把位置、安装方式:
第五章架空杆路拉线上把的扎固—另缠法:
第五章架空杆路拉线上把的扎固—夹板法:
第五章架空杆路拉线上把的扎固—卡固法:
第五章架空杆路拉线地锚程式、接线盘等规格如下表:
第五章架空杆路拉线地锚出土:角杆地锚出土左右偏差≤50㎜;双方、四方拉线地锚出土左右偏差≤100㎜;
第五章架空杆路拉线中把规格如下表:
第五章架空杆路拉线中把方式:
第五章架空杆路拉线高桩拉线:
第五章架空杆路拉线吊板拉线:
第五章架空杆路撑木埋深≥600㎜,距高比≥0.5;
第五章架空杆路避雷线及地线避雷线和接地线应按设计要求装设;电杆装设避雷线—有预留避雷线穿钉:
第五章架空杆路避雷线及地线电杆装设避雷线—无预留避雷线穿钉:
第五章架空杆路避雷线及地线避雷线的地下延伸部分应埋在离地面700mm以下,延伸线(4.0钢线)的延伸长度及接地电阻要求如下表:
第五章架空杆路避雷线及地线避雷地线—利用预留地线穿钉:
第五章架空杆路避雷线及地线避雷地线—利用拉线:
第五章架空杆路避雷线及地线避雷地线—利用吊线:
第五章架空杆路避雷线及地线
第五章架空杆路号杆号杆应按设计要求进行;号杆的字或牌高度;最末一个字或杆号牌下边缘应距地面2.5m,杆号应面向街道;杆号标示内容及方法符合设计规定和建设单位要求;
第五章架空杆路吊线吊线及程式符合设计要求;吊线距电杆顶的距离一般情况下≥500mm,在特殊情况下应≥250mm;增加地面上已有其他杆路、市区树木由1.25减少到0.5m;
第五章架空杆路架空吊线;
第五章架空杆路吊线
第五章架空杆路吊线吊线垂度:电缆吊线的原始垂度应符合规范要求,在200C以下安装时允许偏差应不大于标垂度的10%;在200C以上安装时允许偏差应不大于标垂度的5%(在标准杆距为50米时,新架吊线在没有负荷的情况下,用肉眼是看不到垂度的,如果要试的话,一个成年人在线档中点悬吊起来后,吊线下垂应不大于60㎝为宜);吊线方位:按先上后下,先难后易的原则确定吊线方位;一条吊线必须在杆路的同一侧,不能左右跳,架设第一条吊线时,吊线宜在人行侧(或有建筑物侧);吊线位置:吊线夹板在电杆上的位置与地面等距,坡度变化不宜超过杆距2.5%,特殊情况不宜超过杆距5%;
第五章架空杆路吊线吊线辅助(仰、俯角)装置:吊线在电杆上的坡度变更大于杆距的20%时,应加装仰角装辅助装置或俯角辅助装置,辅助吊线的规格应与吊线一致;
第五章架空杆路吊线
第五章架空杆路吊线
第五章架空杆路吊线吊线在电杆上固定:在直线杆上固定如下图(在角杆、俯仰角杆的夹板唇口应与吊线合力方向相反):
第五章架空杆路吊线吊线接续:两端可选用钢绞线夹板法、另缠法或卡固法,衬环两端用同一种方法;
第五章架空杆路吊线角杆吊线辅助装置:角深在10~15m(偏转角200~400)
第五章架空杆路吊线吊线终结—夹板法:吊线在终端杆及角深大于15m(偏转角>600)的角杆上必须做终结;
第五章架空杆路吊线吊线终结—另缠法:
第五章架空杆路吊线吊线终结—卡固法:
第五章架空杆路吊线吊线合手终结:同层二条吊线在一根电杆二侧,按设计要求做合手终结;
第五章架空杆路吊线吊线辅助终结:相邻杆档吊线负荷不等或在负荷较大的线路终端杆前一根电杆应按设计要求做泄力杆,吊线在泄力杆做辅助终结;吊线辅助终结做法如右图:墙壁吊线两端同时用另缠法吗?
第五章架空杆路吊线吊线十字交叉:两条十字交叉吊线高度相差在400mm以内时,需做成十字吊线;两条吊线程式相同时,主干线路吊线应置于交叉的下方;两条吊线程式不同时,程式大的吊线应置于交叉的下方。
第六章光(电)缆敷设参照、综合二个原有规范YD5138-20056.架空光(电)缆敷设;YD5121-20053.光缆敷设安装内容修订,变动很大一般规定配盘:光(电)缆敷设前要配盘,以达到盘长、路由距离、预留综合考虑,做到不浪费光(电)缆、施工安全、减少接头;光缆尽量按出厂盘号顺序排列,以减少光纤参数差别所产生的接头本征损耗;靠近设备侧的光缆按设计要求配置非延燃光缆;
第六章光(电)缆敷设
第六章光(电)缆敷设端别:按设计要求的A、B端敷设光(电)缆;光缆预留长度:
第六章光(电)缆敷设弯曲半径-光缆(D为光缆外径)注:光纤外护层由二组数字表示:第一组由一位或二位数字表示,第二组由一位数字表示:
第六章光(电)缆敷设弯曲半径-电缆:>电缆外径的15倍;敷设时保证其外护层完整性,无扭转、打小圈、浪涌现象发生;敷设完成后,保证缆线或光纤良好,缆端头作密封防潮处理,不得浸水;
第六章光(电)缆敷设敷设-架空敷设后效果:自然平直,并保持不受拉应力、拉力,无扭转,无机械损伤;挂钩:应根据设计要求选用光(电)缆挂钩的程式,光(电)缆挂钩间距应为500mm,允许偏差±30mm;电缆在电杆两侧的第一只挂钩各距电杆250mm,允许偏差±20mm;挂钩在中吊线上的搭扣方向一致,其托板安装齐全、整齐;
第六章光(电)缆敷设敷设-架空光缆1~3(以前是每杆)根杆上作一处伸缩预留,伸缩预留在电杆两侧的扎带间下垂200mm(以前绑扎点离杆是400,下垂250):
第六章光(电)缆敷设敷设-架空光缆经十字吊线或丁字吊线处应保护(新增):
第六章光(电)缆敷设敷设-架空在吊线接头处吊扎(新增):
第六章光(电)缆敷设敷设-架空电缆接头在吊线上吊扎,电缆接头在近杆处,200对及以下电缆接头在距电杆为600mm,200对以上电缆接头在距电杆为800mm,允许偏差为±50mm:用什么线吊扎?
第六章光(电)缆敷设敷设-架空电缆接头在十字吊线处吊扎(新增加):
第六章光(电)缆敷设敷设-架空电缆接头在丁字吊线处吊扎:
第六章光(电)缆敷设敷设-墙壁不宜在墙壁上敷设铠装或油麻光(电)缆;墙壁光(电)缆与其它管线最小间距符合设计要求;墙壁光(电)缆离地面高度≥3m,跨越街坊、院内通路等应采用钢绞线吊挂,其缆线最低点距地面应符合下表要求(F.0.1表为原规范表代号):
第六章光(电)缆敷设敷设-墙壁
第六章光(电)缆敷设敷设-墙壁吊线:程式符合设计要求;水平敷设的吊线在墙壁上终端固定,中间支撑(墙上支撑间距8~10m,终端固定物与第一只中间支撑的距离≤5m),如下图:
第六章光(电)缆敷设敷设-墙壁垂直敷设的吊线在墙壁上,其终端应符合下图要求:
第六章光(电)缆敷设敷设-管道孔位:符合设计要求;子管:在孔径90mm及以上的管道内,应根据设计规定在两人(手)孔间一次敷足三根及三根以上的子管;子管不得跨井敷设,子管在管道内不得有接头;子管在人手孔内伸出长度宜为200~400mm,本期工程不用管孔和子管管孔及时安装塞子封堵;
第六章光(电)缆敷设敷设-管道光缆在各类管材中穿放时,管材的内径≥光缆外径的1.5倍;管道电缆一次性敷设长度:600对以下不超过500m;600对及以上不超过300m;人工敷设光缆不超过1000m;光(电)缆出管孔以内150㎜不得做弯曲处理;按设计要求光缆预留,接头余长盘放、固定整齐;每个人(手)井安装光(电)缆标志;
第六章光(电)缆敷设敷设-引上引上保护管的材质、规格、安装地点应符合设计要求;绑扎—水泥杆用什么绑扎?
第六章光(电)缆敷设敷设-引上绑扎—墙壁
第六章光(电)缆敷设敷设-引上引上固定—电缆
第六章光(电)缆敷设敷设-引上引上固定光缆
第六章光(电)缆敷设敷设-人(手)孔走向
第七章线路保护与防护部分内容为新修订,少量参照YD5121-2005实行关内容修订顶管光(电)缆穿越铁路、公路时,应顶钢管或定向钻孔地下敷管保护;保护管的材质、规格、敷设长度、深度符合设计要求;保护管的起止点在路基两侧排水沟外应≥1m,保护管的埋深应排水沟永久沟底500㎜;
第七章线路保护与防护拉线、吊线、架空光(电)缆保护城区内人行道路上的拉线:应套保护管保护,其保护管的材质、规格、颜色符合设计要求;架空吊线与电力线交越时:从电力线下方通过;与电力线交越部分的架空吊线应外套电力线保护管,安装电力线保护管的材质、规格、长度符合设计要求;光(电)缆在不可避免跨越邻近有火险隐患的建筑设施时,应采取防火保护措施;
第七章线路保护与防护防强电光(电)缆线路与强电线路平行、交越或与地下电气设备平行、交越时,其间隔应符合设计要求;光(电)缆线路的防强电措施应符合设计要求;光(电)缆线路进入交接设备时,可与交接设备共用一条地线,其接地电阻值应符合设计要求;若强电线路对光(电)缆线路的感应纵电动势以及对电缆和含铜芯线的光缆线路干扰影响超过允许值时,应按设计要求,采取防护措施;
第七章线路保护与防护防雷光(电)缆线路在郊区、空旷地区或强雷区敷设时,应根据设计规定采取防雷措施;;在雷害特别严重的郊外、空旷地区敷设架空光(电)缆线路时,应装设架空地线;在雷击区的架空光(电)缆的分线设备及用户终端应有保安装置;郊区、空旷地区埋式光(电)缆线路与孤立大树的净距及光(电)缆线路与接地体根部的净距应符合设计要求;光(电)缆线路防雷保护接地装置的接地电阻应符合设计要求;在雷暴严重的地区,应按照设计要求的规格程式和安装位置在相应段落安装防雷排流线,防雷排流线应位于光(电)缆上方300㎜处,接头处应接连牢固;
第八章光(电)缆交接箱与分接设备参照YD5138-20056.光(电)缆交接箱与分线设备修订、变化很大光(电)缆交接箱安装光(电)缆及尾纤、跳纤、适配器在光(电)缆交接箱内路由走向及固定方式应符合设计要求,并符合交接箱产品说明书的要求;架空光(电)缆交接箱的安装在H杆的工作台上,工作平台的底部距地坪应≥3m,且不影响道路通行;交接箱装配零件齐全,接头排无损坏,端子牢固,绑扎好的成端在箱内固定,并进行对号和绝缘测试,漆面完好;
第八章光(电)缆交接箱与分接设备光(电)缆交接箱安装光(电)缆引入交接箱应排列绑扎整齐,弯曲处满足曲率半径要求;交接箱号、光(电)缆编号、纤线(序)的漆写(印)符合设计要求;交接箱内跳线(纤)应布放合理,整齐、无接头,不影响模块支架开启;墙壁光(电)缆交接箱的安装应坚实、牢固,底部距地面符合设计要求;落地式光(电)缆交接箱的安装位置、高度、防潮措施等符合设计要求;箱体必须牢固、安全、可靠,箱体的垂直偏差应≤3mm;交接箱地线必须单独设置,其接地电阻≤10Ω;
第八章光(电)缆交接箱与分接设备分线设备的安装分线设备的安装方式、地点与型号应符合设计要求;分线设备在电杆上安装时,应装在电杆的局方侧;同杆设有过街分线设备时,其过街的分线设备应闭在局的反方侧;分线盒在电杆上安装时,盒体的上端面应距吊线720mm;分线箱在电杆上安装时,10~30对分线箱固定穿钉眼距吊线下800mm;一排接线端25~50对分线箱的固定穿钉眼距吊线下1000mm;水泥电杆安装分线盒时,应衬垫背板或背压件;
第八章光(电)缆交接箱与分接设备分线设备的安装室外墙壁安装分线盒时,盒体的下端面距地面为2.8~3.2m;室内分线盒安装符合设计要求;分线设备的地线必须单设,其接地电阻满足规范要求;分线设备安装后,应将其编号在分线设备表面,字体端正,大小均匀;壁龛式分线盒安装,箱体,箱内、接续部件的装置牢固、合理、防潮;上杆钉宜装在线路方向的一侧,面向分线设备时,在电杆上杆顶夹角为1200;尾巴电缆固定符合设计要求;分线设备电缆芯线与端子连接牢固;无用户引入线要求
第九章光(电)缆接续参照、综合YD5138-20057.光(电)缆接续和成端;YD5121-20054.光缆接续安装二个原有规范内容修订一般规定接续前核对:端别、纤(线)序;接续后:无纤(线)序错,端别、纤(线)序作识别标示;接头盒(套管)封装要求:热可缩接头套管热缩后外形美观、无变形、无褶皱、无烧焦,熔合处无空隙、无脱胶、无杂质;封装完成后,有地线引出的要符合设计要求;并保持良好的水密性和气密性;
第九章光(电)缆接续电缆接续与封装接续前核对:程式、对数、端别合格后方可进行接续;全塑电缆芯线接续必须采用压接法,按设计要求的型号选用扣式接线子或模块型接线子;电缆芯线的直接、复接线序必须与设计相符,全色谱电缆必须按色谱、色带对应接续;所接续的电缆芯线不应有混、断、地、串、错及接触不良,芯线绝缘电阻合格;接续后应保证电缆的标称对数全部合格;
第九章光(电)缆接续电缆接续与封装扣式接线子接续要求:电缆线径与接线子型号对应;接续芯线重叠长度50㎜,并扭绞2~3个花;接线子排列整齐、均匀,每5对(同一领示色)为一组,分别倒向两侧电缆切口;
第九章光(电)缆接续电缆接续与封装模块接线子接续要求:电缆对数、线径与模块型号接线子对应;接续配线电缆时,模块下层接局端线,上层接用户端线;接续不同线径芯线时,模块下层接细线径,上层接粗线径;模块排列整齐、芯线松紧适度、线束不交叉;
第九章光(电)缆接续电缆接续与封装模块接线子接续要求:直接头排列图:
第九章光(电)缆接续电缆的接续与封装模块接线子接续要求:分岐头排列图:
第九章光(电)缆接续电缆接续与封装接头封装:接续套管的型号、规格、程式应符合设计要求;全塑电缆屏蔽层必须用专用屏幕线连接,并按设计要求作分段、全程测试;热缩套管注塑缝完整、饱满、无气泡、密封良好;接续套管平直,完整,密封良好;
第九章光(电)缆接续电缆接续与封装热缩套管封合:非充气型热缩套管的拉链导轨置于接头下方,内衬套筒的拼缝应水平放置;充气型热缩套管的拉链导轨置于接头上方或操作人员一侧;分岐套管分岐端150㎜处的电缆上作固定性绑扎;所有温度指示色点均应变黑,套管端口及拉链处均有热熔胶溢出,分岐套管端口应有两种不同颜色热熔胶溢出;套管平整,无折皱,无浇焦;
第九章光(电)缆接续电缆接续与封装纵包装配式套管封合:电缆、底板、盖板、上盖应粘连紧密;套管螺栓坚固,套管端部包扎整齐;密封良好,外形平直;热注塑套管封合:选用套管规格正确,两端电缆开口距离应满足套管说明书要求;套管缝隙注塑一次完成,注塑缝应完整、饱满、无气泡;端帽、套管应端正,端帽与电缆垂直;密封良好;
第九章光(电)缆接续光缆接续与封装光缆程式、纤序、端别、两端光缆预留长度、绑扎固定、接头盒安装位置符合设计要求;光缆接续的内容应包括:光纤接续,铜导线、金属护层、加强芯的安装和接头衰减的测量;接续前准备:根据接头套管(盒)工艺尺寸开剥光缆外护层,不得损伤光纤;对填充型光缆,接续时采用专用清洁济去除填充物,严禁用汽油清洁;光纤、铜导线应编号,并作永久性标记;光缆接续前应检查两端的光纤、铜导线合格后方可进行接续;
第九章光(电)缆接续光缆接续与封装光缆加强芯、铜导线、铝或钢聚乙烯粘结护套、加强芯的连接:光缆内铜导线、铝或钢聚乙烯粘结护套的连接应符合设计要求;光缆加强芯在接头盒内固定牢固,金属构件在接头处应成电气断开状态;光缆加强芯的连接应根据设计要求和接头盒的结构夹紧、夹牢;
第九章光(电)缆接续光缆接续与封装光纤的固定接头应采用熔接法,光纤熔接后采用热熔套管保护;光纤的活动接头应采用成品光纤连接器;光纤的接头采用OTDR仪测量时,应以该接头的单向测量值和双向测量的平均值兼顾控制质量,光纤接头损耗值符合设计要求;光纤预留在接头盒内的光纤盘片上时,保证曲率半径≥30mm,盘绕方向一致,无挤压、无松动;带状光纤接续后应理顺,不得有“S”弯;
第九章光(电)缆接续光缆接续与封装光缆接头套管(盒)的封装:按产品说明书要求进行;套管(盒)内放置防潮剂和接头责任卡;如采用热可塑接头套管,加热应均匀,热缩原地冷却后才能搬动,要求外形美观,无变形,无烧焦等不良状况;采用可开启式接头盒,安装螺栓应均匀拧紧,无气隙;封装完毕后,应测试检查并作好记录,需要做地线引出的,应符合设计要求;
第九章光(电)缆接续光缆接续与封装架空光缆接头盒的安装:从两侧进光缆的接头盒安装在电杆附近的吊线上,立式有接头盒安装在电杆上,应安装牢固、整齐、两侧有伸缩弯;
第九章光(电)缆接续光缆接续与封装光缆接头的预留光缆应安装在两侧的邻上,按设计要求盘留,预留支架安装如下图:
第九章光(电)缆接续光缆接续与封装管道光缆接头盒的安装:安装方式:符合设计要求;位置:宜安装在长年积水水位线上;采用保护托架或其它方法承托;预留光缆的盘留符合设计要求固定,并不影响人孔中其它光(电)缆接头的安放;
第十章光(电)缆进局与成端参照、综合YD5138-20057.4光(电)缆进局及成端;YD5121-20053.6局内光缆敷设及安装二个原有规范,以YD5138-2005为主内容修订敷设安装局内光(电)缆进局光(电)缆应按设计要求采用非延燃型护套或采用其它阻燃措施;进局光(电)缆的布放要求:管孔使用安排和进线室电缆托架上的位置,应符合设计要求;在托架上应排放整齐,不重叠,不交错,不上下穿越或蛇行;引上转角的曲率半径应符合规定;进线室的管孔及局前人孔通往进线室侧的管孔应堵塞;进局光(电)缆的外护套层应完整,无可见的损伤;横放的光(电)缆接头应依次(原规范为:交错)排列,接头任一端距光(电)缆转弯处≥2m;进线室的光(电)缆应做好设计要求做好编号和相关标志。进、出局光(电)缆的区分应明显、无误;
第十章光(电)缆进局与成端敷设安装局内光(电)缆局内光缆预留应满足设计要求;光(电)缆在进线室内应选择安全位置,当处于易受外界损伤的位置时,应采取保护措施;局内光(电)缆在经过的走线架、拐弯点、每层楼开门处等位置时,均应绑扎固定,并且排列整齐;上下走道、爬墙的部位应垫胶管,避免光(电)缆受侧压;光(电)缆的金属护层应符合设计要求;
第十章光(电)缆进局与成端电缆成端安装全塑电缆的成端按设计要求采用非延燃型、非填充型电缆;当测量室的地板洞为上线孔(原规范:槽)时,所布放的成端电缆应与相对应的总配线架(新增)绑缆扁铁对直,并绑扎固定;(新增)MDF每一直列成端电缆的条数以一条为宜,不得超过二条,且每一直列安装的设备应一次装齐;成端电缆的线把必须单条依次出线,严禁一条以上的成端电缆在同一位置同时出线,或齐头并进,交错出线;
第十章光(电)缆进局与成端电缆成端安装成端电缆的线把在MDF上绑扎位置:(新增)成端电缆线把出线面应平行于MDF直列端子板进线孔;(新增)各列的成端电缆线把出线面与直列安装扁钢之间距离保持一致;在原有MDF上新作直列成端电缆时,其绑扎方法、位置、样式应与原来直列成端相同;全色谱有成端电缆必须按照色谱、色带的编排次序出线,(新增)不得颠倒或接错;线把出线均匀,与端排对应,出线余弯一致,线对应直线与MDF直列设备端子连接,中间无接头;
第十章光(电)缆进局与成端电缆成端安装总配线架直列安装的设备程式、数量、位置应符合设计要求;(新增)总配线架直列设备与成端电缆连接规定:A、B端子上的电缆不能颠倒连接;卡接模块的电缆线应卡接牢固,绕接式的电缆线的绕接不少于7圈;焊接的电缆线,焊接处光洁均匀;(新增)测量室内成端电缆的引入孔洞使用不燃烧材料严密封堵,本期工程没使用的孔洞必须使用不燃烧材料封堵;
第十章光(电)缆进局与成端电缆成端安装(新增)成端电缆屏蔽层连接线应可靠地接到MDF铁架的保护接地端子;(新增)成端电缆的接头规定:成端电缆的接头位置、分岐的形式符合设计要求;在旧局增设成端电缆时,必须按原有成端接头的规格、程式实施;成端电缆接头的放置有纵式(直立)或横式(水平),应做到横平、竖直;全部立式成端接头的上口及下口应分别在一条水平线上,排列整齐;横式成端接头应放置在搁架中央部位,左右偏差≤10㎜;成端接头外形美观、整洁;成端电缆接头的芯线接续应按“一字型”接续;
第十章光(电)缆进局与成端光缆成端安装(新增)光缆余长部分应进线室或机房中适当位置盘放,远离热源,其长度、光缆曲率半径符合设计要求,根据终端设备配置情况合理固定成端光缆及光缆接头套管(盒);光缆在ODF或单设的光缆终端盒作终端,并在ODF架内绑孔固定;光缆内的金属构件与ODF接地装置接触良好,ODF接地装置到机房防雷接地排的接地线规格、型号应与设计相符;接地线布放时应尽量短、直,多余线缆应截断,严禁盘绕;
第十章光(电)缆进局与成端光缆成端安装光纤成端应按纤序规定与尾纤熔接;预留在ODF架盘纤盒中的光纤、尾纤应有足够的盘纤半径,并稳固、不松动;光纤成端后,纤号有明显的标志;尾纤在机架内盘绕应>规定的曲率半径;自光缆终端接头引出的尾巴光缆或单芯光缆所带的连接器,应插入光配线架(分配架),暂时不插入光配线架(分配架)的连接器应盖上塑料帽;
第十一章电缆充气系统YD5138-20059.电缆充气系统,基本相同,少量改动由于使用不多或没有,本章节不介绍;
第十二章光(电)缆测试少量参照:YD5121-20055.光缆中继段测试内容,基本重新修订;电缆测试全塑电缆工程电气性能测试内容:线序对号;线对对地绝缘电阻;环路电阻等;测试绝缘电阻用500V、量程≥10000MΩ兆欧表进行,在测试连接有分线设备或MDF有保安弹簧排的电缆时,应用100V兆欧表进行测试;
第十二章光(电)缆测试电缆测试测试电缆芯线间、对地间绝缘电阻时,在温度200C,湿度80%以下时要求:聚乙稀绝缘电缆芯线间,单线对地绝缘电阻≥6000MΩ/km;聚氯乙稀绝缘电缆芯线间,单线对地绝缘电阻≥120MΩ/km;填充型聚乙稀绝缘电缆芯线间,单线对地绝缘电阻≥1800MΩ/km;
第十二章光(电)缆测试电缆测试同一条电缆线路上有几种不同绝缘层电缆时,应按照电缆绝缘层分段进行绝缘电阻测试验收;全塑用户电缆连有分线设备或已接到MDF时,其全程的绝缘电阻≥200MΩ(抽测总线对20%);
第十二章光(电)缆测试电缆测试全塑电缆线路的环路电阻,在温度200C时标准值:
第十二章光(电)缆测试电缆测试全塑电缆线路的环路电阻,在其它温度测试值Rt:应小于或等于换算值为合格,换算公式:Rt=R20[1+d(t-20)];式中:d为铜导线温度变化系数0.0024全塑电缆的屏蔽层应进行全程连通测试,主干电缆屏蔽层电阻平均值≤2.6Ω/km,配线电缆屏蔽层电阻(缆包层除外)≤5Ω/km;
第十二章光(电)缆测试光缆测试测试内容:纤序对号;中继段光纤线路衰减系数(dB/km)传输长度(km);中继段光纤通道总衰减(dB);中继段光纤偏振模色散系数(ps/√km)等;测试仪表和测试方法符合规定要求,并将测试结果记录相应表中;
第十二章光(电)缆测试光缆测试中断段光纤衰减测试应在完成光缆成端后,采用OTDR测试仪在ODF架上测量光纤线路外线口的衰减值,其中断段光纤衰减测试系统图:
第十二章光(电)缆测试光缆测试中断段光纤后向散射曲线(光纤轴向衰减系数均匀性)检查:应在光纤成端、沟坎加固等路面动工项目全部完成后进行,光纤后向散射曲线应有良好的线形且无明显台阶,接头部位应无异常线形;OTDR打印光纤后向散射曲线应清晰无误;中断段光纤通道总衰减,包括光纤线路损耗和两端连接器的插入损耗;应采用稳定的电源和光功率计经过连续测量;对G652,G655型单模光纤,应设计要求测量中继段偏振模色散;
第十三章竣工文件编制参照YD5121-20056.竣工文件编制修订、少量变动一般规定通信线路工程完工后,承包单位及时编制竣工技术文件,一般一式三份;竣工技术文件包括(15项):工程说明、安装工程量总表、已安装设备明细表、工程设计变更单、开工/完工报告、停/复工报告、重大工程质量事故报告、随工检查记录(隐蔽工程检查签证)、阶段验收报告、验收证书、竣工测试记录、竣工图纸、洽商记录、备考表、交接书;竣工技术文件编制应符合建设工程归档要求;
第十三章竣工文件编制竣工测试记录中继段光缆测试记录应满足:记录清楚、完整、数据准确;以一个中继段为装订单元;含中继线路光纤衰减等技术相应指标;电缆工程竣工测试记录应满足:记录清楚、完整、数据准确;含环阻测试记录、绝缘测试记录等;
第十三章竣工文件编制竣工图竣工图绘制应符合工程设计施工图的绘制要求:光(电)缆路由图应能反映敷设方式、地形、地貌、障碍物等;图上标明地面距离、光(电)缆长度;所有的竣工图盖“竣工图章”,竣工图章应含“竣工图”字样、施工单位、编制人、审核人、编制日期、监理单位、监理人等;光缆工程竣工图宜以一个中继段为装订单位;
第十四章工程验收参照参照YD5121-2005为主进行修订,少量变动随工检验光(电)缆线路工程在施工过程中应有建设单位委托的监理或随工代表采取巡视、旁站等方式进行随工检验,对隐蔽工程项目,应由监理或随工代表签署“隐蔽工程检验身份证”;光(电)缆线路工程的质量过程控制应有记录;工程初验初验应在施工完毕、经自检、监理单位预验合格后进行;初验工作在审查竣工技术文件的基础上,对相关内容进行检查和抽测;对初验中发现的问题要提出处理意见,并落实相关责任单位限时解决;初验结束应在工程初验完成后半月内向主管部门报送初验报告;
第十四章工程验收工程试运行工程初验合格后,按设计要求的试运行期进入工程产品度运行;工程试运行由维护部门或建设单位委托的代维单位进行试运行期的维护,并全面考察工程质量,如发现问题,由责任单位返修;试运行时间不应少于3个月,试运行结束半月内,向上级主管部门报送工程竣工报告;
第十四章工程验收工程终验在工程试运行结束后,由建设单位根据试运行期间系统的主要性能指标到达设计要求及存在遗留问题的处理意见,组织设计、监理、施工、接收单位参加对工程进行终验;由工程合作方组成竣工验收小组对初验中发现的问题处理解决进行抽查,对工程质量、档案、结算等进行综合评价,对设计、施工、监理、相关主管部门的工作进行总结,并给出书面评价;终验合格后应颁发验收证书;
课程完毕!谢谢大家!!!谢谢谢谢'
