o0高压冲水泵驱动系统安装工艺0

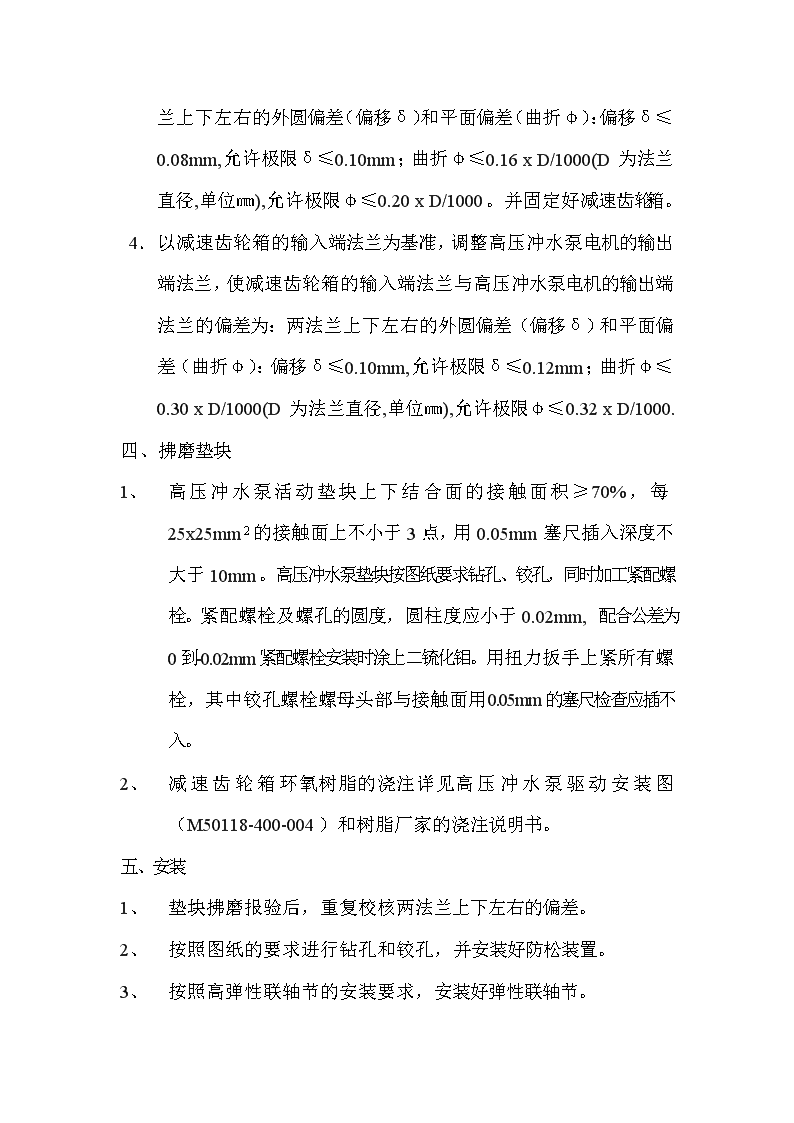

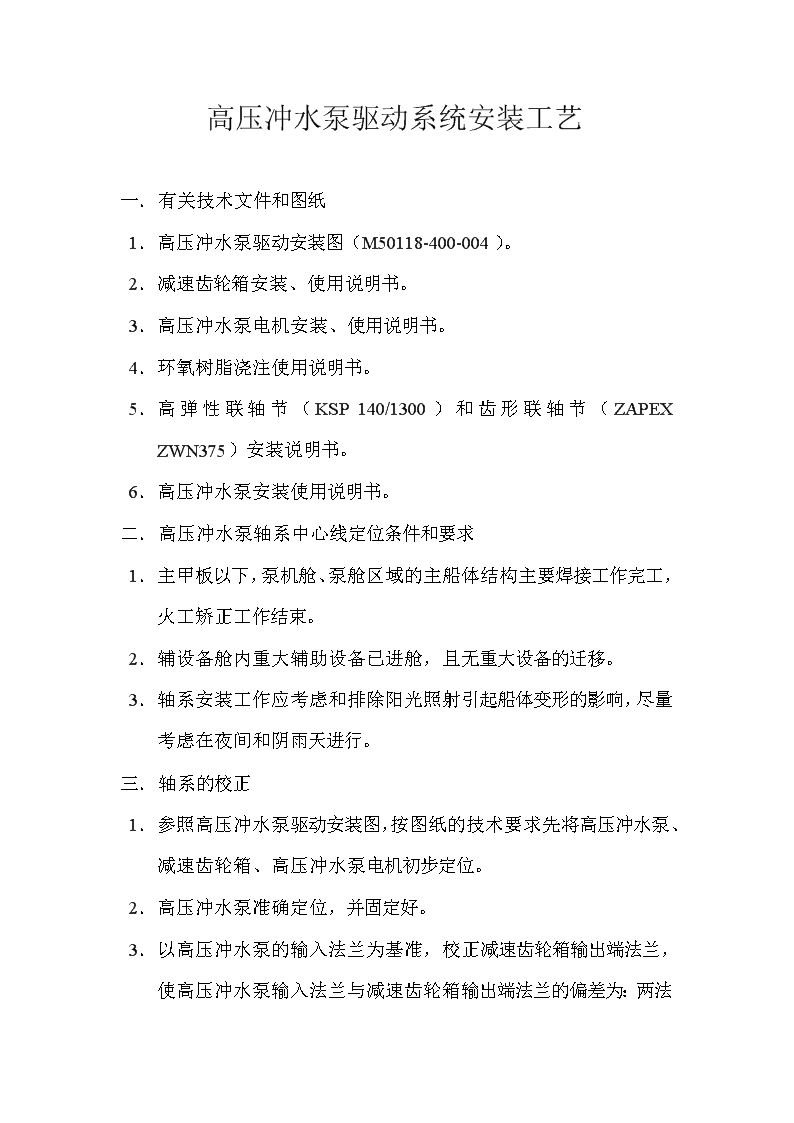

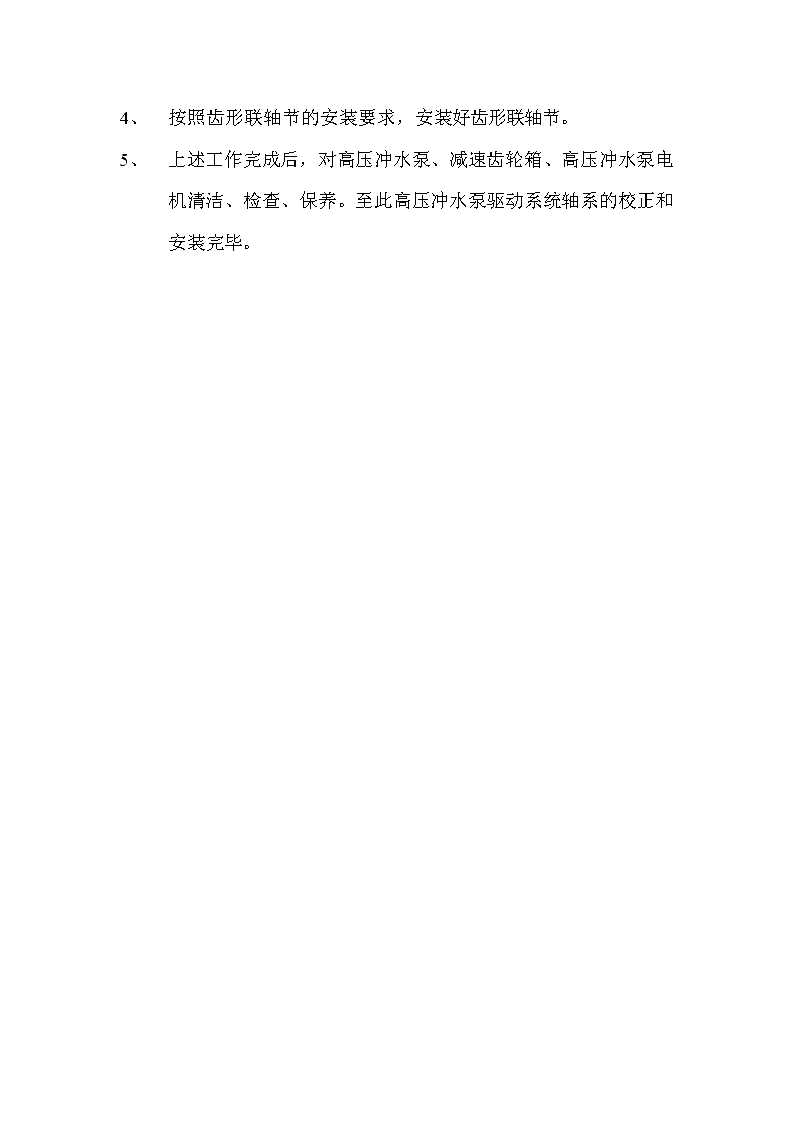

'高压冲水泵驱动系统安装工艺一．有关技术文件和图纸1．高压冲水泵驱动安装图（M50118-400-004）。2．减速齿轮箱安装、使用说明书。3．高压冲水泵电机安装、使用说明书。4．环氧树脂浇注使用说明书。5．高弹性联轴节（KSP140/1300）和齿形联轴节（ZAPEXZWN375）安装说明书。6．高压冲水泵安装使用说明书。二．高压冲水泵轴系中心线定位条件和要求1．主甲板以下，泵机舱、泵舱区域的主船体结构主要焊接工作完工，火工矫正工作结束。2．辅设备舱内重大辅助设备已进舱，且无重大设备的迁移。3．轴系安装工作应考虑和排除阳光照射引起船体变形的影响，尽量考虑在夜间和阴雨天进行。三．轴系的校正1．参照高压冲水泵驱动安装图，按图纸的技术要求先将高压冲水泵、减速齿轮箱、高压冲水泵电机初步定位。2．高压冲水泵准确定位，并固定好。3． 以高压冲水泵的输入法兰为基准，校正减速齿轮箱输出端法兰，使高压冲水泵输入法兰与减速齿轮箱输出端法兰的偏差为：两法兰上下左右的外圆偏差（偏移δ）和平面偏差（曲折φ）：偏移δ≤0.08mm,允许极限δ≤0.10mm；曲折φ≤0.16xD/1000(D为法兰直径,单位㎜),允许极限φ≤0.20xD/1000。并固定好减速齿轮箱。1．以减速齿轮箱的输入端法兰为基准，调整高压冲水泵电机的输出端法兰，使减速齿轮箱的输入端法兰与高压冲水泵电机的输出端法兰的偏差为：两法兰上下左右的外圆偏差（偏移δ）和平面偏差（曲折φ）：偏移δ≤0.10mm,允许极限δ≤0.12mm；曲折φ≤0.30xD/1000(D为法兰直径,单位㎜),允许极限φ≤0.32xD/1000.四、拂磨垫块1、高压冲水泵活动垫块上下结合面的接触面积≥70%，每25x25mm2的接触面上不小于3点，用0.05mm塞尺插入深度不大于10mm。高压冲水泵垫块按图纸要求钻孔、铰孔，同时加工紧配螺栓。紧配螺栓及螺孔的圆度，圆柱度应小于0.02mm,配合公差为0到-0.02mm紧配螺栓安装时涂上二锍化钼。用扭力扳手上紧所有螺栓，其中铰孔螺栓螺母头部与接触面用0.05mm的塞尺检查应插不入。2、减速齿轮箱环氧树脂的浇注详见高压冲水泵驱动安装图（M50118-400-004）和树脂厂家的浇注说明书。五、安装1、垫块拂磨报验后，重复校核两法兰上下左右的偏差。2、按照图纸的要求进行钻孔和铰孔，并安装好防松装置。3、按照高弹性联轴节的安装要求，安装好弹性联轴节。 1、按照齿形联轴节的安装要求，安装好齿形联轴节。2、上述工作完成后，对高压冲水泵、减速齿轮箱、高压冲水泵电机清洁、检查、保养。至此高压冲水泵驱动系统轴系的校正和安装完毕。'
