景观规划设计原理 外部空间设计

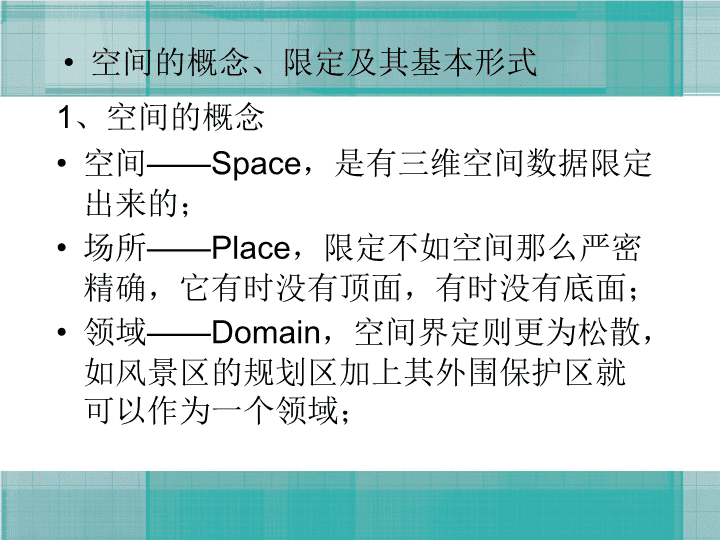

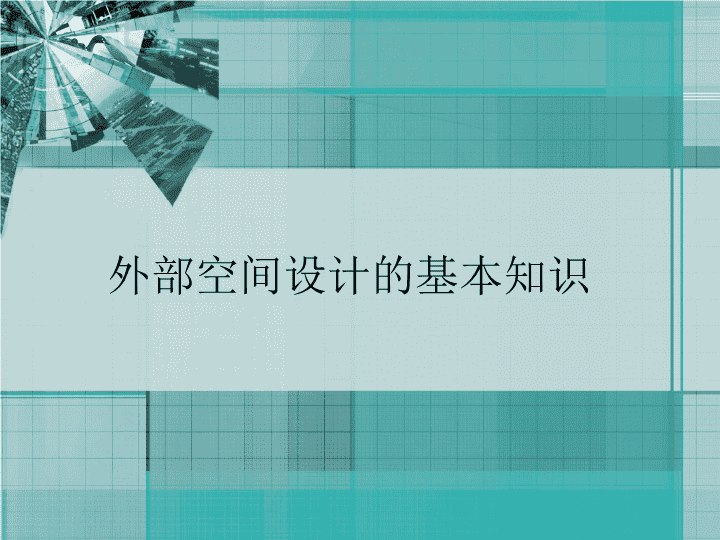

'景观规划设计原理 外部空间设计的基本知识 空间的概念、限定及其基本形式1、空间的概念空间——Space，是有三维空间数据限定出来的；场所——Place，限定不如空间那么严密精确，它有时没有顶面，有时没有底面；领域——Domain，空间界定则更为松散，如风景区的规划区加上其外围保护区就可以作为一个领域； 2、空间的限定所谓空间限定就是指凭借一定的物质手段界定空间以满足特定的行为活动需求的过程。包围空间的六个面即是空间的限定要素，面越少，空间的限定效果越弱。空间最基本的构成要素是底面要素、垂直要素和水平要素，由于构成空间的要素及其位置的不同，就会产生各种不同的空间效果。 底面要素对于空间的限定作用较弱，不构成视线的遮挡关系；垂直要素有较强的限定作用，对于人的视线和行动都有不同程度的影响；水平要素作为空间顶部的限定对于空间感的形成有明显的作用；垂直要素越多，空间限定感越强，垂直要素的高度以及通透程度是影响空间限定感的主要因素。 空间限定的基本方式归纳起来有以下几种：围合 覆盖 基面抬高 基面下沉 设置 悬浮 基面纹理变化 空间的分类 按实体限定空间的强度可以把空间分为以下几种：闭合空间：主要空间界面是封闭的，视线无流动性，空间界面的限定性十分强烈，空间形象十分明确。 中界空间：指外部空间和内部空间的过渡形态。 开放空间：主要空间界面是开敞的，对人的视线阻力弱，大幅度空间没有界面。 空间的组织 空间的组织必须满足统一的造型形式和表现特定情感的需要：空间的方向：不同方向的空间，可以形成空间方向的对比； 空间的大小：在空间的组织中，大小空间穿插和变化能给人造成不同的心理影响。如果在空间组织中没有大的主导空间形态来控制全局，就会使空间丧失主从关系，空间的主导性格就会模糊不清。 空间的比例：各空间的比例关系恰当，有利于增强群体空间的整体性，各空间如没有一定的比例关系，会使人感觉到它们之间的联系不是有机的组合，而是偶尔的拼凑。 空间的节奏：空间的组织有节奏感，会使空间有趣味。 空间的对位：各空间的相对位置在空间的组织中非常重要。对于几何形空间，更应注意它们的位置关系。对于不同形态的空间也需注意位置上的联系，以便使各空间组织成为一个统一的整体。 空间的过渡：巧妙运用过渡空间，是处理空间协调统一的有效手段。如室内外空间、动静空间之间、不同方向的空间之间都宜于配置一定的过渡空间。 景观设计的基本程序与方法 1、设计前的准备和调研1.1设计前的准备和调研1.1.1设计任务书的熟悉和消化设计任务书是设计的主要依据，一般包括设计规模，项目和要求，建设条件，基地面积（通常有由城建部门划定的地界红线），建设投资，设计与建设进度，以及必要的设计基础资料，如区域位置，基地地形，地质，风玫瑰，水源，植被和气象资料等。 地形地形测量分类：平面测量——在小范围内现场量测；航空摄影测量——在空照相片上立体测量；基本概念：坐标系统、控制点、基本度量、等高线、数值地形；规划图的判读和利用：方位、比例尺和符号判读、地貌（立体现状）的判读； 综合考察1、明确设计的任务，要求掌握所要解决的问题和目标。2、实地测量，收集和调查有关资料，为下一步进行设计分析及可行性调研做准备。自然景观：土地、风、水、气候、季节、气温、土地、动物、植物……人文景观：地形与朝向、水体与绿化、道路与建筑、日照与光影、使用与感受、历史与文化、视觉和人文趣味、社会因素、建成环境…… 自然环境调查气象：气温、湿度、降雨量、风速、风向及风玫瑰、无霜期、结冰期、化冰期、冻土厚度、有云天数、日照天数及特别的小气候。地形地貌：地形起伏度、谷地开合度、地形山脉倾斜方向、倾斜度、沼泽地、低洼地、土壤冲刷地、土石情况。土壤：土壤的物理化学性质、种类、土层厚度、地下水位、透气性、肥沃度。地文资料、地表径流、地下水、洪水频率； 地质：地质构造、断层母岩、表层地质。水系：河川、湖泊、水的流向、流量、速度、水质、PH、水底标高、常水位、最高及最低水位、地下状况、水利工程特点。生物：现有野生动物数量、生态、群落，现有园林植物及古树名木的种类、数量、分布、生长情况、观赏价值。 社会环境调查城市绿地总体规划与该地的关系。该绿地周边的环境。该绿地现状。与该绿地有关的历史、人文资料。 设计条件调查甲方对设计任务的具体要求、设计标准、投资额度总平面地形图树木分布现状图地上、地下管线图局部放大图 植物植被的作用食物链的基础呼吸作用——不仅仅是植物产生游离氧气补充空气的过程，水分的水蒸气形式通过蒸腾作用从叶中散发；气候控制——可以缓和风暴，叶子和落叶层保护土壤，抵御风暴和太阳的干燥作用，冬季则可以吸收或转化太阳的热能，有助于保护土壤免于冻结；保蓄水分；土壤形成——有效增加土壤养分、水分和土壤的生产力；风化——不能保留在土壤中的叶子、果实、茎和腐木被河流冲走，丰富河流入海的水质养分。 土地使用场地分析的目标都是为了决定土地使用等级，辨别在某一特殊环境中利用土地，而不破坏整体环境的最适方式。规划师必须能充分析目的及所需得知的结果，应用适当的方法，以使其能估计土地利用的影响，并了解发展效益。 1.1.2调研和分析（包括现场踏勘）基地现状平面图基地界线（地界红线）房屋（表示内部房间布置、房屋层数和高度、门窗位置）户外公用设施（水落管及给排水管线，室外输电线、空调和室外标灯的位置）毗邻街道基地内部交通（汽车道、步行道、台阶等）基地内部垂直分割物（围墙、栅栏、篱笆等）现有绿化（乔木、灌木、地被植物等）有特点的地形、地貌影响设计的其他因素 2、设计图纸阶段与操作步骤设计图纸一般可分为：理想功能图析；基地功能关系图析；方案构思；形式构思研究；初步总平面布置（草图）；总平面图（正图）；扩出施工图等七个步骤。 方案设计阶段扩初详细设计阶段施工图设计阶段主要有三方面工作：图纸、文本说明书、概预算 理想功能图析以简单的“泡泡”表示拟设计基地的主要功能、空间；功能、空间相互之间的距离或邻近关系；各个功能、空间围合的形式（即开敞或封闭）；障壁或屏隔；引入各功能、空间的景观视域；功能、空间的进出点；除基地外部功能、空间以外，还要表示建筑内部功能、空间。 基地分析功能图析主要功能、空间相对于基地的配置；功能、空间彼此之间的相互关系；方案构思方案构思图在设计内容和图像的想象上更为深化，功能图析中所划分的区域，再分为若干较小的特定用途和区域。所有空间和组成部分的区域轮廓草图和其他的抽象符号均应一定比例绘出，但不仔细推敲其具体的形状或形式。方案构思图不仅要注释各空间和组成部分，而且还要标注各空间和组成部分的设计高度和有关设计的注解。 形式构图研究根据相同的基本功能区域作出一系列不同的配置方案，每个方案又有不同的主题，特征和布置形式设计所要求的形状或形式可直接从已定的方案构思图中求得。把方案构思图中的区域轮廓和抽象符号转变成特定的、确定的形式。设计者在遵守方案构思图中的功能和空间配置的同时，还要努力创造富有视觉吸引力的形式构图。 初步总平面布置所有组成部分和区域所采用的材料（建筑的、植物的），包括它们的色彩、质地和图案（如铺地材料所形成的图案）各个组成部分所栽种的植物，要绘出它们成熟期的图像（如乔木、灌木、地被植物等），需要考虑和研究植物的尺寸、形态、色彩、机理；三度空间设计的质量和效果，如橡树冠群、棚架、高格架、篱笆、围墙和土丘等组成部分的适宜位置、高度和形式；室外设施如椅凳、盆景、雕塑、水景、石等组成部分的尺度、外观和配置； 总平面图总平面图是初步总平面布置图的精细加工，在这一步骤中，设计者要把从甲方那里得到的对初步总平面布置的反应再加以研究、加工、补充完善，或对方案的某些部分进行修改。扩出施工图施工图设计的目的在于深化总平面设计，在落实设计意图和技术细节的基础上，设计绘制提供便于施工的全部施工图纸。 方案设计阶段主要设计图纸内容：位置图：标出景观在城市区域内的位置、轮廓、交通和周边环境关系。现状分析图：根据收集的全部资料，经分析、整理、归纳后，分成若干空间，用圆圈或抽象图形将其粗略得表示出来，并对现状做出综合评价。功能分区图：不同年龄段，不同兴趣爱好，确定分区。总体规划平面图：主、次入口位置、面积、形式，停车场，出入口内外广场，地形规划，道路系统，建筑物，构筑物，植物，比例尺，指北针，图例。 主要设计图纸内容：整体鸟瞰图竖向设计图绿化规划图管线规划图电气规划图 文本说明书主要依据规模和范围艺术构思地形规划概况种植规划概况 文本说明书功能与效益技术经济指标需要在审批时决定的问题 工程概算书：土建工程概算绿化工程概算 扩初详细设计阶段图纸部分平面图横纵剖面图局部种植设计图园林建筑布局图综合管网图 文本说明书：全面的技术分析和技术处理措施工程量总表：植物的种类、数量平面地面、堆山、挖填方的数量广场、道路的铺装面积驳岸、水池的面积小品、山石的数量管线的长度，并标出管径 施工图设计阶段图纸：1、施工总平面图（放线图）2、竖向施工图：平面：现状与原地形标高、设计等高线、土山山顶标高、水体驳岸、岸顶、岸底标高、池底高程（用等高线）、建筑物的室内、出入口与室外标高、道路、转折点处标高、剖面：复杂地段做法说明：夯实程度、土质分析、微地形处理 3、园路、广场施工图4、种植施工图5、园林建筑小品施工图6、管线及电讯施工图'
