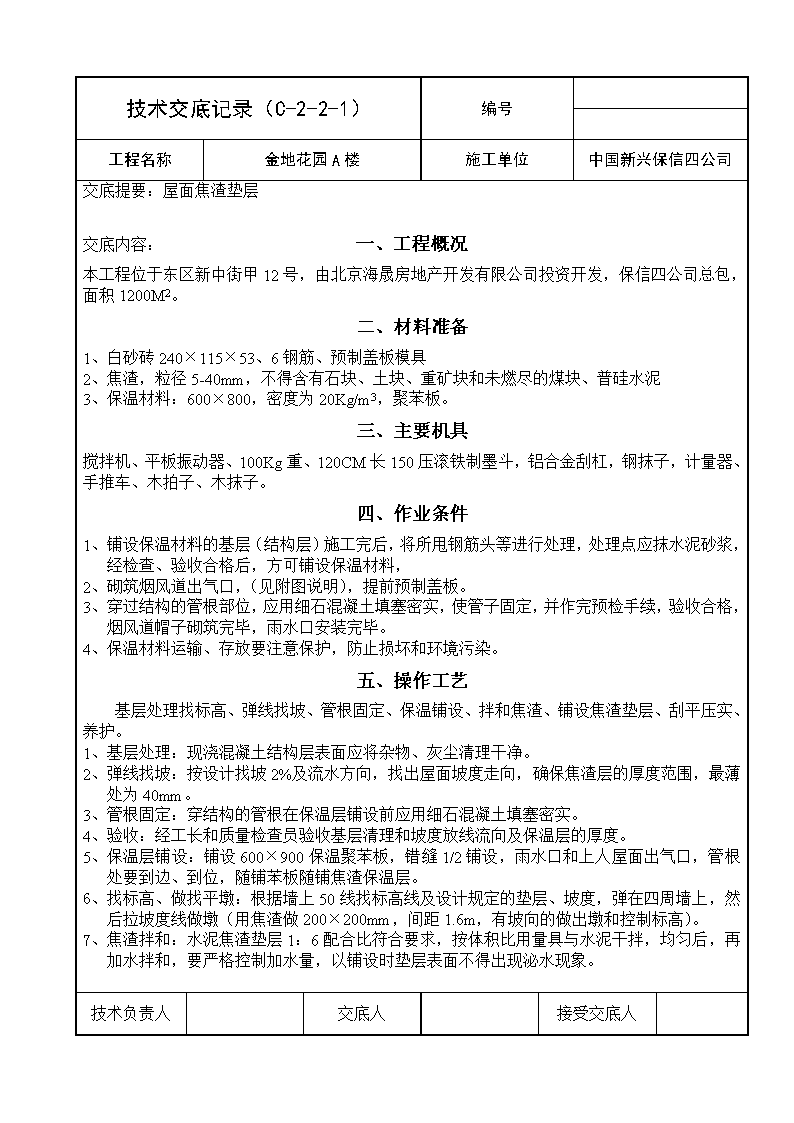

'技术交底记录（C-2-2-1）编号工程名称金地花园A楼施工单位中国新兴保信四公司交底提要：屋面焦渣垫层交底内容：一、工程概况本工程位于东区新中街甲12号，由北京海晟房地产开发有限公司投资开发，保信四公司总包，面积1200M2。二、材料准备1、白砂砖240×115×53、6钢筋、预制盖板模具2、焦渣，粒径5-40mm，不得含有石块、土块、重矿块和未燃尽的煤块、普硅水泥3、保温材料：600×800，密度为20Kg/m3，聚苯板。三、主要机具搅拌机、平板振动器、100Kg重、120CM长150压滚铁制墨斗，铝合金刮杠，钢抹子，计量器、手推车、木拍子、木抹子。四、作业条件1、铺设保温材料的基层（结构层）施工完后，将所甩钢筋头等进行处理，处理点应抹水泥砂浆，经检查、验收合格后，方可铺设保温材料，2、砌筑烟风道出气口，（见附图说明），提前预制盖板。3、穿过结构的管根部位，应用细石混凝土填塞密实，使管子固定，并作完预检手续，验收合格，烟风道帽子砌筑完毕，雨水口安装完毕。4、保温材料运输、存放要注意保护，防止损坏和环境污染。五、操作工艺基层处理找标高、弹线找坡、管根固定、保温铺设、拌和焦渣、铺设焦渣垫层、刮平压实、养护。1、基层处理：现浇混凝土结构层表面应将杂物、灰尘清理干净。2、弹线找坡：按设计找坡2%及流水方向，找出屋面坡度走向，确保焦渣层的厚度范围，最薄处为40mm。3、管根固定：穿结构的管根在保温层铺设前应用细石混凝土填塞密实。4、验收：经工长和质量检查员验收基层清理和坡度放线流向及保温层的厚度。5、保温层铺设：铺设600×900保温聚苯板，错缝1/2铺设，雨水口和上人屋面出气口，管根处要到边、到位，随铺苯板随铺焦渣保温层。6、找标高、做找平墩：根据墙上50线找标高线及设计规定的垫层、坡度，弹在四周墙上，然后拉坡度线做墩（用焦渣做200×200mm，间距1.6m，有坡向的做出墩和控制标高）。7、焦渣拌和：水泥焦渣垫层1：6配合比符合要求，按体积比用量具与水泥干拌，均匀后，再加水拌和，要严格控制加水量，以铺设时垫层表面不得出现泌水现象。技术负责人交底人接受交底人 技术交底记录（C-2-2-1）编号工程名称金地花园A楼施工单位中国新兴保信四公司交底内容：1、铺设焦渣：铺设方向由低处向高处铺设，虚铺厚度1.3：1，例如：设计要求为80mm，拌和料虚铺为104mm（焦渣厚度大于120mm时，要分层铺设，每层压实的厚度不应大于虚铺厚度的3/4）2、刮平、滚压：以焦渣墩为标志，控制好虚铺厚度，用铁锹找平，然后用木刮杠刮平，并随时用2m的靠尺检查平整度，高于部分铲掉，凹处填平，直到滚压平整出浆为止，对于墙根烟风道，出气管根不易滚压处，应用木拍板拍打密实，水泥焦渣铺设，随拌随铺随压实，全部操作过程应控制在2h内完成。施工过程每单元为1个施工段，不留施工缝，如：单元较大时，应用木方或木板挡好留槎处，保证直槎密实，接茬处要刷水泥浆，再进行铺设施工。10、养护：焦渣层压平、压实，表面应有浮浆搓毛，待过夜后养护，严禁上人乱踩、弄脏和其他工种施工，连续养护3天。六、质量要求1、焦渣找坡层使用水泥，焦渣等材料质量，必须符合设计要求。2、施工配合比、铺压密实度符合设计和施工规范要求。3、表面和拌和料压实程度不可有积散现象。4、允许偏差：项目名称允许偏差（mm）检验方法表面平整度8用2m靠尺和塞尺检查标高±8拉线检查坡度2%用坡度尺检查厚度3尺量检查七、成品保护1、焦渣铺设和碾压严禁碰撞预留、预埋的各种管道、穿墙楼板的竖管要严格保护。2、焦渣层浇筑完毕后，严禁上人，有专人负责看管。3、不得在焦渣层上存放各种材料，尤其是油漆桶和拌和砂浆，以免影响面层的粘结力。通风道出屋面做法：技术负责人交底人接受交底人'
