初步设计编制规范.doc

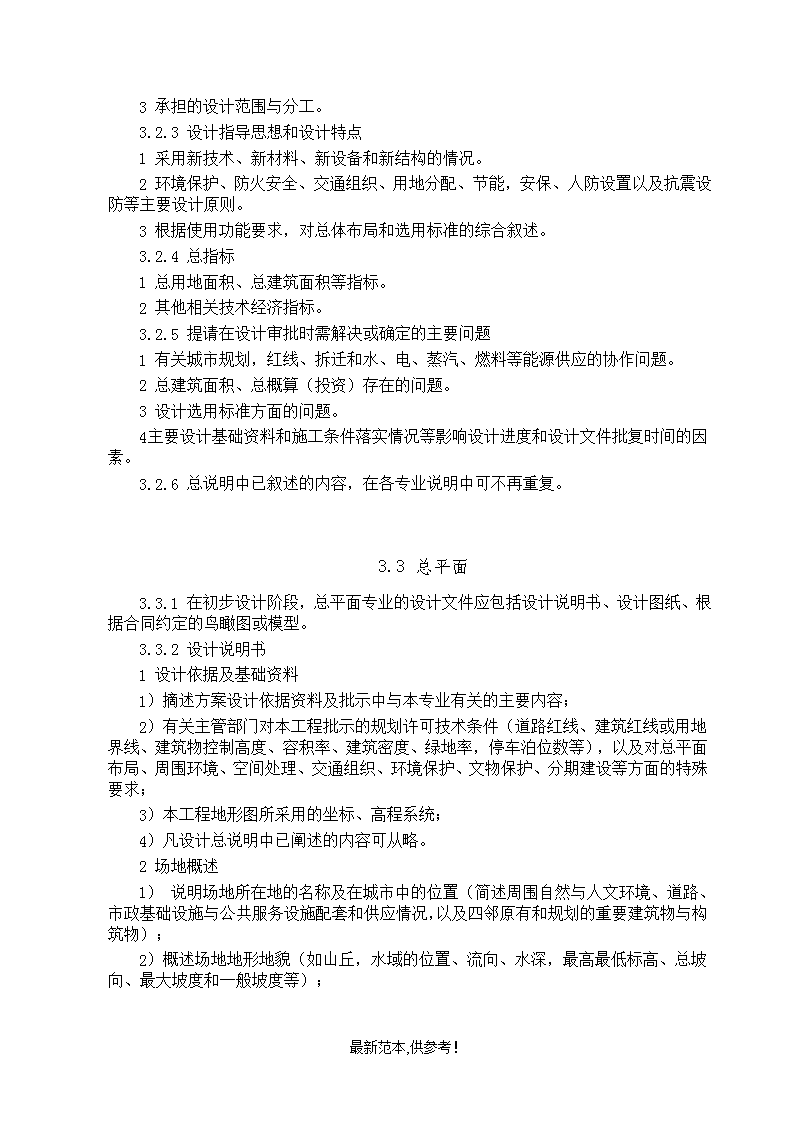

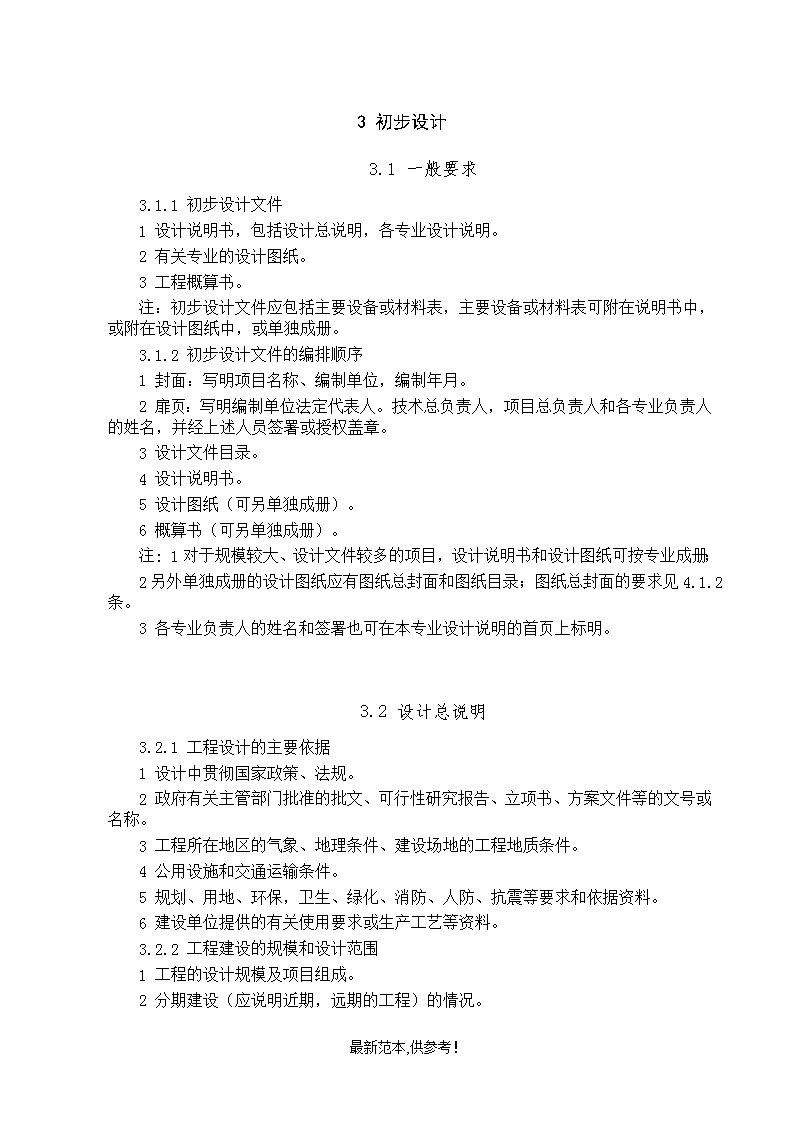

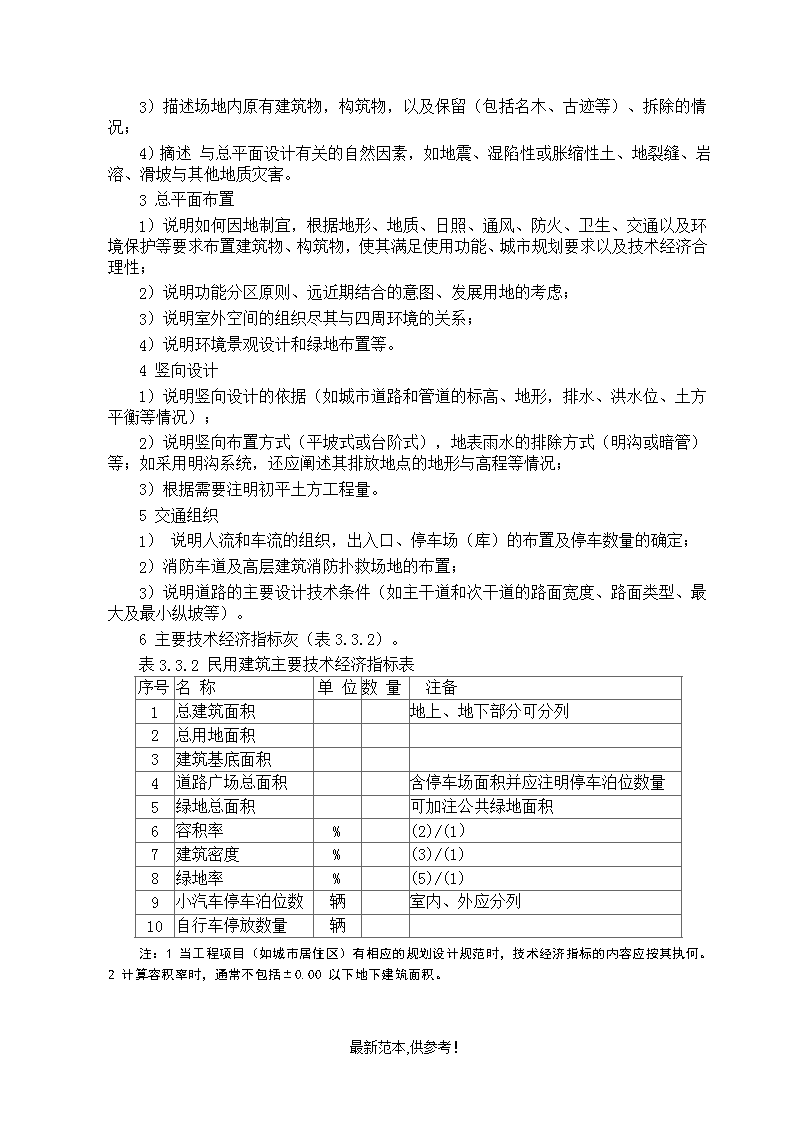

'3初步设计　3.1一般要求3.1.1初步设计文件1设计说明书，包括设计总说明，各专业设计说明。2有关专业的设计图纸。3工程概算书。注：初步设计文件应包括主要设备或材料表，主要设备或材料表可附在说明书中，或附在设计图纸中，或单独成册。3.1.2初步设计文件的编排顺序1封面：写明项目名称、编制单位，编制年月。2扉页：写明编制单位法定代表人。技术总负责人，项目总负责人和各专业负责人的姓名，并经上述人员签署或授权盖章。3设计文件目录。4设计说明书。5设计图纸（可另单独成册）。6概算书（可另单独成册）。注:1对于规模较大、设计文件较多的项目，设计说明书和设计图纸可按专业成册；2另外单独成册的设计图纸应有图纸总封面和图纸目录；图纸总封面的要求见4.1.2条。3各专业负责人的姓名和签署也可在本专业设计说明的首页上标明。                                                                    3.2设计总说明3.2.1工程设计的主要依据1设计中贯彻国家政策、法规。2政府有关主管部门批准的批文、可行性研究报告、立项书、方案文件等的文号或名称。3工程所在地区的气象、地理条件、建设场地的工程地质条件。4公用设施和交通运输条件。5规划、用地、环保，卫生、绿化、消防、人防、抗震等要求和依据资料。6建设单位提供的有关使用要求或生产工艺等资料。3.2.2工程建设的规模和设计范围1工程的设计规模及项目组成。2分期建设（应说明近期，远期的工程）的情况。最新范本,供参考！ 3承担的设计范围与分工。3.2.3设计指导思想和设计特点1采用新技术、新材料、新设备和新结构的情况。2环境保护、防火安全、交通组织、用地分配、节能，安保、人防设置以及抗震设防等主要设计原则。3根据使用功能要求，对总体布局和选用标准的综合叙述。3.2.4总指标1总用地面积、总建筑面积等指标。2其他相关技术经济指标。3.2.5提请在设计审批时需解决或确定的主要问题1有关城市规划，红线、拆迁和水、电、蒸汽、燃料等能源供应的协作问题。2总建筑面积、总概算（投资）存在的问题。3设计选用标准方面的问题。4主要设计基础资料和施工条件落实情况等影响设计进度和设计文件批复时间的因素。3.2.6总说明中已叙述的内容，在各专业说明中可不再重复。                                                                       3.3总平面　3.3.1在初步设计阶段，总平面专业的设计文件应包括设计说明书、设计图纸、根据合同约定的鸟瞰图或模型。3.3.2设计说明书1设计依据及基础资料1）摘述方案设计依据资料及批示中与本专业有关的主要内容；2）有关主管部门对本工程批示的规划许可技术条件（道路红线、建筑红线或用地界线、建筑物控制高度、容积率、建筑密度、绿地率，停车泊位数等），以及对总平面布局、周围环境、空间处理、交通组织、环境保护、文物保护、分期建设等方面的特殊要求；3）本工程地形图所采用的坐标、高程系统；4）凡设计总说明中已阐述的内容可从略。2场地概述1）说明场地所在地的名称及在城市中的位置（简述周围自然与人文环境、道路、市政基础设施与公共服务设施配套和供应情况，以及四邻原有和规划的重要建筑物与构筑物）；2）概述场地地形地貌（如山丘，水域的位置、流向、水深，最高最低标高、总坡向、最大坡度和一般坡度等）；最新范本,供参考！ 3）描述场地内原有建筑物，构筑物，以及保留（包括名木、古迹等）、拆除的情况；4）摘述与总平面设计有关的自然因素，如地震、湿陷性或胀缩性土、地裂缝、岩溶、滑坡与其他地质灾害。3总平面布置1）说明如何因地制宜，根据地形、地质、日照、通风、防火、卫生、交通以及环境保护等要求布置建筑物、构筑物，使其满足使用功能、城市规划要求以及技术经济合理性；2）说明功能分区原则、远近期结合的意图、发展用地的考虑；3）说明室外空间的组织尽其与四周环境的关系；4）说明环境景观设计和绿地布置等。4竖向设计1）说明竖向设计的依据（如城市道路和管道的标高、地形，排水、洪水位、土方平衡等情况）；2）说明竖向布置方式（平坡式或台阶式），地表雨水的排除方式（明沟或暗管）等；如采用明沟系统，还应阐述其排放地点的地形与高程等情况；3）根据需要注明初平土方工程量。5交通组织1）说明人流和车流的组织，出入口、停车场（库）的布置及停车数量的确定；2）消防车道及高层建筑消防扑救场地的布置；3）说明道路的主要设计技术条件（如主干道和次干道的路面宽度、路面类型、最大及最小纵坡等）。6主要技术经济指标灰（表3.3.2）。表3.3.2民用建筑主要技术经济指标表序号名称单位数量 注备1总建筑面积　　地上、地下部分可分列2总用地面积　　　3建筑基底面积　　　4道路广场总面积　　含停车场面积并应注明停车泊位数量5绿地总面积　　可加注公共绿地面积6容积率%　(2)/(1）7建筑密度%　(3)/(1)8绿地率%　(5)/(1)9小汽车停车泊位数辆　室内、外应分列10自行车停放数量辆　　注：1当工程项目（如城市居住区）有相应的规划设计规范时，技术经济指标的内容应按其执何。2计算容积率时，通常不包括±0.00以下地下建筑面积。最新范本,供参考！ 7提请在设计审批时解决或确定的主要问题。特别是涉及总平面设计中的指标和标准方面有待解决的问题，应阐述其情况及建议处理办法。3.3.3设计图纸1区域位置图（根据需要绘制）。2总平面图1）保留的地形和地物；2）测量坐标网，坐标值，场地范围的测量坐标（或定位尺寸），道路红线、建筑红线或用地界线；3）场地四邻原有及规划道路的位置（主要坐标或定位尺寸）和主要建筑物及构筑物的位置、名称，层数、建筑间距；4）建筑物，构筑物的位置（人防工程、地下车库、油库、贮水池等隐蔽工程用虚线表示），其中主要建筑物、构筑物应标注坐标（或定位尺寸）、名称（或编号）、层数；5）道路、广场的主要坐标（或定位尺寸），停车场及停车位、消防车道及高层建筑消防扑救场地的布置，必要时加绘交通流线示意；6）绿化、景观及休闲设施的布置示意；7）指北针或风玫瑰图；8）主要技术经济指标表（表3.3.2），该表也可列于设计说明内；9）说明栏内注写：尺寸单位、比例、地形图的测绘单位、日期，坐标及高程系统名称（如为场地建筑坐标网时，应说明其与测量坐标网的换算关系），补充图例及其他必要的说明等。3竖向布置图1）场地范围的测量坐标值（或注尺寸）；2）场地四邻的道路、地面、水面，及其关键性标高；3）保留的地形、地物；4）建筑物、构筑物的名称（或编号）、主要建筑物和构筑物的室内外设计标高；5）主要道路、广场的起点，变坡点、转折点和终点的设计标高，以及场地的控制性标高；6）用箭头或等高线表示地面坡向，并表示出护坡、挡土墙、排水沟等；7）指北针；8）注明：尺寸单位、比例、补充图例；9）本图可视工程的具体情况与总平面图合并；10）根据需要利用竖向布置图绘制土方图及计算初平土方工程量。                                                                3.4建筑　3.4.1初步设计阶段，建筑专业设计文件应包括设计说明书和设计图纸。3.4.2设计说明书1设计依据及设计要求最新范本,供参考！ 1）摘述设计任务书和其他依据性资料中与建筑本专业有关的主要内容；2）表述建筑类别和耐火等级，抗震设防烈度，人防等级，防水等级及适用规范和技术标准；3）简述建筑节能和建筑智能化等要求。2设计说明1）概述建筑物使用功能和工艺要求，建筑层数、层高和总高度，结构选型和对设计方案调整的原因、内容；2）简述建筑的功能分区，建筑平面布局和建筑组成，以及建筑立面造型、建筑群体与周围环境的关系；3）简述建筑的交通组织、垂直交通设施（楼梯、电梯、自动扶梯）的布局，以及所采用的电梯、自动扶梯的功能，数量和吨位、速度等参数；4）综述防火设计中的建筑分类、耐火等级、防火防烟分区的划分、安全疏散，以及无障碍，节能，智能化、人防等设计情况和所采取的特殊技术措施；5）主要的技术经济指标包括能反映建筑规模的总建筑面积以及诸如住宅的套型和套数、旅馆的房间数和床位数、医院的门诊人次和住院部的病床数、车库的停车位数量等；3多子项工程中的简单子项可用建筑项目主要特征表（表3.4.2）作综合说明。4对需分期建设的工程，说明分期建设内容和对续建、扩建的设想及相关措施。5幕墙工程、特殊屋面工程及其它需要另行委托设计、加工的工程内容的必要说明。6需提请审批时解决的问题或确定的事项以及其它需要说明的问题。7必要的计算资料的说明简图。3.4.3设计图纸1平面图1）标明承重结构的轴线，轴线编号，定位尺寸和总尺寸；2）绘出主要结构和建筑构配件，如非承重墙、壁柱、门窗（幕墙）、天窗、楼梯、电梯、自动扶梯、中庭（及其上空）、夹层，平台、阳台、雨篷、台阶、坡道、散水明沟等的位置；当围护结构为幕墙时，应标明幕墙与主体结构的定位关系；表3.4.2建筑项目主要特征表项目名称编号建筑类别耐火等级抗震设防烈度人防防护等级主要结构选型建筑层数、总高地上、地下分列建筑基底面积建筑总面积墙体地面楼面层面天窗门窗顶棚内墙面建筑构造及装修外墙面注：建筑构造及装修项目可随工程内容增减。3）表示主要建筑设备的位置，如水池、卫生器具等与设备专业有关的设备的位置；4）表示建筑平面或空间的防火分区和防火分区分隔位置和面积，宜单独成图；5）标明室内、外地面设计标高及地上、地下各层楼地面标高；6）标明指北针（画在底层平面）；7）标明剖切线及编号；最新范本,供参考！ 8）绘出有特殊要求或标准的厅、室的室内布置，如家具的布置等；也可根据需要选择绘制标准层、标准单元或标准间的放大平面图及室内布置图；9）列出各类建筑设计规范要求计算的技术经济指标（也可在说明中列出）。10）标明图纸名称，比例。2立面图应选择绘制主要立面，立面图上应标明：1）两端的轴线和编号；2）立面外轮廓及主要结构和建筑部件的可见部分，如门窗（幕墙）、雨逢、檐口（女儿墙）、屋顶，平台、栏杆、坡道、台阶和主要装饰线脚等；3）平、剖面未能表示的屋顶、及屋顶高耸物、檐口（女儿墙）、室外地面、等主要标高或高度；4）图纸名称、比例。3剖面图剖面应剖在层高、层数不同、内外空间比较复杂的部位（如中庭与邻近的楼层或错层部位），剖面图应准确、清楚的标示出剖到或看到的各相关部分内容，并应表示：1）主要内、外承重墙、柱的轴线，轴线编号；2）主要结构和建筑构造部件，如：地面、楼板，屋顶、檐口、女儿墙、吊顶、梁、柱，内外门窗、天窗、楼梯、电梯、平台、雨逢、阳台、地沟、地坑、台阶、坡道等；3）各层楼地面和室外标高，以及室外地面至建筑檐口或女儿墙顶的总高度，各楼层之间尺寸及其他必需的尺寸等；4）图纸名称、比例。4对于紧邻的原有建筑，应绘出其局部的平、立、剖面。                                                      3.5结构3.5.1在初步设计阶段结构专业设计文件应有设计说明书和必要时提供结构布置图。3.5.2设计说明书1设计依据1）本工程结构设计所采用的主要标准及法规；2）相应的工程地质勘察报告及其主要内容，包括：工程所在地区的地震基本烈度、建筑场地类别、地基液化判别；工程地质和水文地质简况、地基土冻胀性和融陷情况，着重场地的特殊地质条件分别予以说明：当无勘察报告或已有工程地质勘察报告不能满足设计要求时，应明确提出勘察或补充勘察要求；3）采用的设计荷载，包含工程所在地的风荷载和雪荷载、楼（屋）面使用荷载、其他特殊的荷载；4）建设方对设计提出的符合有关标准、法规的与结构有关的书面要求；5）批准的方案设计文件。最新范本,供参考！ 2设计说明1）建筑结构的安全等级和设计使用年限、建筑抗震设防烈度和设防类别；2）地基基础设计等级，地基处理方案及基础形式、基础埋置深度及持力层名称；若采用桩基时，应说明桩的类型、桩端持力层及进入持力层的深度。3）上部结构选型；4）伸缩缝、沉降缝和防震缝的设置；5）地下室的结构做法和防水等级，当有人防地下室时说明人防的抗力等级；6）为满足特殊使用要求所作的结构处理：7）主要结构构件材料的选用；8）高层建筑和大型公共建筑的主要结构特征参数和采用的计算程序及计算模型。9）新技术、新结构、新材料的采用；10）采用的标准图集；11）施工特殊要求；12）其他需要说明的内容。3提请在设计审批时需解决或确定的主要问题。3.5.3设计图纸（较复杂的工程提供）1标准层、特殊楼层及结构转换层平面结构布置图，注明定位尺寸、主要构件的截面尺寸；条件许可时提供基础平面图。2特殊结构部位的构造简图。3.5.4内部作业1与建筑及其他专业配合，确定结构型式及布置。2提出能为编制概算所需的结构简图及附加的文字说明。3对高层建筑、大型公共建筑和复杂的建（构）筑物应作必要的计算工作，计算书经校审后保存。                                                                  3.6建筑电气　3.6.1初步设计阶段，建筑电气专专业设计文件应包括设计说明书、设计图纸、主要电气设备表、计算书（供内部使用及存档）。3.6.2设计说明书1设计依据1）建筑概况：应说明建筑类别、性质、面积、层数、高度等；2）相关专业提供给本专业的工程设计资料；3）建设方提供的有关职能部门（如：供电部门、消防部门、通信部门、公安部门等）认定的工程设计资料，建设方设计要求；4）本工程采用的主要标准及法规。最新范本,供参考！ 2设计范围1）根据设计任务书和有关设计资料说明本专业的设计工作内容和分工；2）本工程拟设置的电气系统。3变、配电系统1）确定负荷等级和各类负荷容量；2）确定供电电源及电压等级，电源由何处引来，电源数量及回路数、专用线或非专用线、电缆埋地或架空、近远期发展情况；3）备用电源和应急电源容量确定原则及性能要求，有自备发电机时，说明启动方式及与市电网关系；4）高、低压供电系统结线型式及运行方式：正常工作电源与备用电源之间的关系；母线联络开关运行和切换方式；变压器之间低压侧联络方式；重要负荷的供电方式；5）变，配电站的位置、数量、容量（包括设备安装容量、计算有功、无功、视在容量、变压器台数、容量）及型式（户内、户外或混合）；设备技术条件和选型要求；6）继电保护装置的设置；7）电能计量装置：采用高压或低压；专用柜或非专用柜（满足供电部门要求和建设方内部核算要求）；监测仪表的配置情况；8）功率因数补偿方式:说明功率因数是否达到供用电规则的要求，应补偿量和采取的补偿方式和补偿前后的结果；9）操作电源和信号：说明高压设备操作电源和运行信号装置配置情况；10）工程供电：高、低压进出线路的型号及敷设方式。4配电系统1）电源由何处引来、电压等级、配电方式；对重要负荷和特别重要负荷及其它负荷的供电措施；2）选用导线、电缆。母干线的材质和型号，敷设方式；3）开关，插座，配电箱、控制箱等配电设备选型及安装方式；4）电动机启动及控制方式的选择。5照明系统1）照明种类及照度标准；2）光源及灯具的选择、照明灯具的安装及控制方式；3）室外照明的种类（如路灯、庭园灯，草坪灯、地灯、泛光照明、水下照明等）、电压等级、光源选择及其控制方法等；4）照明线路的选择及敷设方式。（包括室外照明线路的选择和接地方式）。6热工检测及自动调节系统1）按工艺要求说明热工检测及自动调节系统的组成；2）自动化仪表的选择；3）仪表控制盘，台选型及安装；4）线路选择及敷设；最新范本,供参考！ 5）仪表控制盘、台的接地。7火灾自动报警系统1）按建筑性质确定保护等级及系统组成；2）消防控制室位置的确定和要求；3）火灾探测器、报警控制器，手动报警按钮，控制台（柜）等设备的选择；4）火灾报警与消防联动控制要求，控制逻辑关系及控制显示要求；5）火灾应急广播及消防通信概述；6）消防主电源、备用电源供给方式，接地及接地电阻要求；7）线路选型及敷设方式；8）当有智能化系统集成要求时，应说明火灾自动报警系统与其它子系统的接口方式及联动关系。9）应急照明的电源型式，灯具配置，线路选择及敷设方式，控制方式等。8通信系统1）对工程中不同性质的电话用户和专线，分别统计其数量；2）电话站总配线设备及其容量的选择和确定；3）电话站交、直流供电方案；4）电话站站址的确定及对土建的要求；5）通信线路容量的确定及线路网络组成和敷设；6）对市话中继线路的设计分工，线路敷设和引人位置的确定；7）室内配线及敷设要求；8）防电磁脉冲接地、工作接地方式及接地电阻要求。9有线电视系统1）系统规模、网络组成，用户输出口电平值的确定；2）节目源选择；3）机房位置、前端设备配置；4）用户分配网络、导体选择及敷设方式，用户终端数量的确定。10闭路电视系统1）系统组成；2）控制室的位置及设备的选择；3）传输方式、导体选择及敷设方式；4）电视制作系统组成及主要设备选择。11有线广播系统1）系统组成；2）输出功率。馈送方式和用户线路敷设的确定；3）广播设备的选择，并确定广播室位置；4）导体选择及敷设方式。最新范本,供参考！ 12扩声和同声传译系统1）系统组成；2）设备选择及声源布置的要求；3）确定机房位置；4）同声传译方式；5）导体选择及敷设方式。13呼叫信号系统1）系统组成及功能要求（包括有线或无线）；2）导体选择及敷设方式；3）设备选型。14公共显示系统1）系统组成及功能要求；2）显示装置安装部位、种类、导体选择及敷设方式；3）显示装置规格。15时钟系统1）系统组成、安装位置、导体选择及敷设方式；2）设备选型。16安全技术防范系统1）系统防范等级、组成和功能要求；2）保安监控及探测区域的划分、控制、显示及报警要求；3）摄像机、探测器安装位置的确定；4）访客对讲、巡更、门禁等子系统配置及安装；5）机房位置的确定；6）设备选型、导体选择及敷设方式。17综合布线系统1）根据工程项目的性质、功能、环境条件和近、远期用户要求确定综合布线的类型及配置标准；2）系统组成及设备选型；3）总配线架、楼层配线架及信息终端的配置；4）导体选择及敷设方式。18建筑设备监控系统及系统集成1）系统组成、监控点数、及其功能要求；2）设备选型；3）导体选择及敷设方式。19信息网络交换系统1）系统组成、功能及用户终端接口的要求；最新范本,供参考！ 2）导体选择及敷设要求。20车库管理系统1）系统组成及功能要求；2）监控室设置；3）导体选择及敷设要求。21智能化系统集成1）集成形式及要求；2）设备选择。22建筑物防雷1）确定防雷类别；2）防直接雷击、防侧击雷、防雷击电磁脉冲、防高电位侵入的措施；3）当利用建（构）筑物混凝土内钢筋做接闪器、引下线、接地装置时，应说明采取的措施和要求。23接地及安全1）本工程各系统要求接地的种类及接地电阻要求；2）总等电位、局部等电位的设置要求；3）接地装置要求，当接地装置需作特殊处理时应说明采取的措施、方法等；4）安全接地及特殊接地的措施。24需提请在设计审批时解决或确定的主要问题3.6.3设计图纸1电气总平面图（仅有单体设计时，可无此项内容）1）标示建（构）筑物名称、容量，高、低压线路及其它系统线路走向，回路编号，导线及电缆型号规格，架空线杆位，路灯、庭园灯的杆位（路灯、庭园灯可不绘线路），重复接地点等；2）变、配电站位置、编号和变压器容量；3）比例、指北针。2变、配电系统1）高，低压供电系统图：注明开关柜编号，型号及回路编号、一次回路设备型号、设备容量、计算电流、补偿容量、导体型号规格、用户名称、二次回路方案编号；2）平面布置图：应包括高、低压开关柜、变压器、母干线、发电机、控制屏、直流电源及信号屏等设备平面布置和主要尺寸，图纸应有比例；3）标示房间层高、地沟位置，标高（相对标高）。3配电系统（一般只绘制内部作业草图，不对外出图）主要干线平面布置图，竖向干线系统图（包括西：电及照明干线、变配电站的配出回路及回路编号）。4照明系统对于特殊建筑，如大型体育场馆、大型影剧院等，有条件时应绘制照明平面图。该平面图应包括灯位（含应急”硼灯）、灯具规格，配电箱（或控制箱）位，不需连线。5热工检测及自动调节系统最新范本,供参考！ 1）需专项设计的自控系统需绘制热工检测及自动自动调节原理系统图；2）控制室设备平面布置图。6火灾自动报警系统1）火灾自动报警系统图；2）消防控制室设备布置平面图。7通信系统1）电话系统图；2）站房设备布置图。8防雷系统、接地系统一般不出图纸，特殊工程只出顶视平面图，接地平面图。9其他系统1）各系统所属系统图；2）各控制室设备平面布置图（若在相应系统图中说明清楚时，可不出此图）。3.6.4主要设备表注明设备名称、型号、规格、单位、数量。3.6.5设计计算书（供内部使用及存档）1用电设备负荷计算。2变压器选型计算。3电缆选型计算。4系统短路电流计算。5防雷类别计算及避雷针保护范围计算。6各系统计算结果尚应标示在设计说明了或相应图纸中。7因条件不具备不能进行计算的内容，应在初步设计中说明，并应在施工图设计时补算。                                                                     3.7给水排水　3.7.1初步设计阶段，给水排水专业设计文件应包括设计说明书、设计图纸、主要设备表、计算书（内部使用并存档）。3.7.2设计说明书1设计依据1）摘录设计总说明所列批准文件和依据性资料中与本专业设计有关的内容；2）本工程采用的主要法规和标准；3）其他专业提供的本工程设计资料，工程可利用的市政条件。2设计范围根据设计任务书和有关设计资料，说明本专业设计的内容和分工（当有其他单位共同设计时）。3室外给水设计最新范本,供参考！ 1）水源：由市政或小区管网供水时，应说明供水干管的方位、接管管径、能提供的水量与水压。当建自备水源时，应说明水源的水质、水温、水文及供水能力，取水方式及净化处理工艺和设备选型等。2）用水量：说明或用表格列出生活用水定额及用水量，生产用水水量，其他项目用水定额及用水量（含循环冷却水系统补水量，游泳池和中水系统补水量、洗衣房、锅炉房、水景用水、道路、绿化洒水和不可预计水量等）；消防用水标准及用水量；总用水量（最高日用水量、最大时用水量）。3）给水系统：说明生活、生产、消防系统的划分及组合情况，分质分压分区供水的情况。当水量、水压不足时采取的措施，并说明调节设施的容量、材质、位置及加压设备选型。如系扩建工程，还应对现有给水系统加以简介。4）消防系统：说明各类形式消防设施的设计依据，设计参数，供水方式，设备选型及控制方法等。5）中水系统：说明中水系统设计依据，水质要求，工艺流程，设计参数及设备选型，井绘制水量平衡图。6）循环冷却水系统：说明根据用水设备对水量、水质、水温、水压的要求，以及当地的有关气象参数（如室外空气干、湿球温度和大气压力等）来选择采取循环冷却水系统的组成，冷却构筑物、循环水泵的型号及稳定水质措施。7）当采用重复用水的系统较大时，应概述系统流程，净化工艺并绘制水量平图。8）管材、接口及敷设方式。4室外排水设计1）现有排水条件简介：当排入城市管道或其他外部明沟时应说明管道，明沟的大小、坡度，排入点的标高、位置或检查井编号。当排入水体（江、河、湖、海等）时，还应说明对排放的要求。2）说明设计采用的排水制度、排水出路。如需要提升，则说明提升位置、规模，提升设备选型及设计数据，构筑物形式，占地面积，紧急排放的措施等。3）说明或用表格列出生产、生活排水系统的排水量。当污水需要处理时，应分别说明排放量、水质、处理方式，工艺流程、设备选型、构筑物概况以及处理效果等。4）说明雨水排水采用的暴雨强度公式（或采用的暴雨强度）、重现期、雨水排水量等。5）管材、接口及敷设方式。5建筑给水排水设计1）说明或用表格列出各种用水量标准，用水单位数，工作时间，小时变化系数，最高日用水量，最大时用水量。注：此项内容在第3.7.232）中表示清楚时，则此款可不表示。2）给水系统：说明给水系统的划分和给水方式，分区供水要求和采取的措施，计量方式，水箱和水池的容量、设置位置、材质，设备选型，保温、防结露和防腐蚀等措施。最新范本,供参考！ 3）消防系统：遵照各类防火设计规范的有关规定要求，分别对各类消防系统（如消火栓、自动喷水、水幕、雨淋喷水、水喷雾、泡沫、气体灭火系统）的设计原则和依据，计算标准，系统组成，控制方式，消防水池和水箱的容量、设置位置以及主要设备选择等予以叙述。4）热水系统：说明采取的热水供应方式，系统选择，水温、水质、热源、加热方式及最大小时用水量和耗热量等。说明设备选型、保温、防腐的技术措施等。当利用余热或太阳能时，尚应说明采用的依据，供应能力，系统形式，运行条件及技术措施等。5）对水质、水温、水压有特殊要求或设置饮用净水、开水系统者，应说明采用的特殊技术措施，并列出设计数据及工艺流程、设备选型等。6）中水系统：说明中水系统设计依据，水质要求，工艺流程，设计参数及设备选型，并绘制水量平衡图。7）排水系统：说明排水系统选择，生活和生产污（废）水排水量，室外排放条件。有毒有害污水的局部处理工艺流程及设计数据。屋面雨水的排水系统选择及室外排放条件，采用的降雨强度和重现期。8）管材、接口及敷设方式。6节水、节能措施：说明高效节水，节能设备及系统设计中采用的技术措施等。7对有隔振及防噪要求的建（构）筑物，说明给排水设施所采取的技术措施。8对特殊地区（地震、湿陷性或胀缩性土，冻土地区，软弱地基）的给排水设施，说明所采取的相应技术措施。9需提请在设计审批时解决或确定的主要问题。3.7.3设计图纸1给水排水总平面图1）全部建筑物和构筑物的平面位置、道路等，并标出主要定位尺寸或坐标、标高，指北针（或风玫瑰图）等；2）给水、排水管道平面位置，标注出干管的管径，流水方向、闸门井，消火栓井、水表井、检查井、化粪池等和其他给排水构筑物位置；3）场地内给水、排水管道与城市管道系统连接点的控制标高和位置；4）消防系统、中水系统、冷却循环水系统、重复用水系统的管道的平面位置，标注出干管的管径。2给水排水局部总平面图1）取水构筑物平面布置图，如自建水源的取水构筑物距离较远时，应单独绘出取水构筑物平面，包括取水头部（取水口）、取水泵房、转换闸门井、道路平面位置、坐标，标高、方位等，必要时还应绘出流程示意图，各构筑物之间的高程关系。2）水处理厂（站）总平面布置及工艺流程图。如工程设计项目有净化处理厂（站）时（包括给水，污水、中水），应单独绘出水处理构筑物总平面布置图及流程标高示意图。各构筑物是否要绘制单线条的平、剖面图，可视工程的复杂程度而定。在上述图中，还应列出建（构）筑物一览表，表中内容包括建（构）筑物的平面尺寸、结构形式等。3建筑给排水平面图1）绘制给排水底层、标准层、管道和设备复杂层的平面布置图，标出室内外接管位置、管径等。2）绘制机房（水池、水泵房、热交换间、水箱间，水处理间、游泳池、水景、冷却塔等）平面布置图（在上款中已表示清楚者，可不另出图）。3）绘制给水系统、排水系统、各类消防系统、循环水系统、热水系统、中水系统等系统原理图，标注干管管径，设备设置标高，建筑楼层编号及层面标高。最新范本,供参考！ 4）绘制水处理流程图（或方框图）。注：对于简单工程项目初步设计阶段一般可不出图。3.7.4主要设备表按子项分别列出主要设备的名称、型号、规格（参数）、数量。3.7.5计算书（内部使用）1各类用水量和排水量计算；2有关的水力计算及热力计算；3设备选型和构筑物尺寸计算。                                                        3.8采暖通风与空气调节3.8.1采暖通风与空气调节初步设计应有设计说明书，除小型、简单工程外，初步设计还应包括设计图纸、设备表及计算书。3.8.2设计说明1设计依据1）与本专业有关的批准文件和建设方要求；2）本工程采用的主要法规和标准；3）其他专业提供的本工程设计资料等。2设计范围根据设计任务书和有关设计资料，说明本专业设计的内容和分工。3设计计算参数1）室外空气计算参数。2）室内空气设计参数（参见表3.8.1）。表3.8.1室内设计参数夏季冬季房间名称温度℃相对湿度%温度℃相对湿度%新风量标准m3/h·人噪声dB(A)注：温度、相对湿度采用基准值，如有设计精度要求时，按士℃、%表示幅度。4采暖1）采暖热负荷；2）叙述热源状况、热媒参数、室外管线及系统补水与定压；3）采暖系统形式及管道敷设方式；4）采暖分户热计量及控制；5）采暖设备、散热器类型、管道材料及保温材料的选择。5空调1）空调冷、热负荷；2）空调系统冷源及冷媒选择，冷水、冷却水参数；3）空调系统热源供给方式及参数；4）空调风、水系统简述，必要的气流组织说明；最新范本,供参考！ 5）监测与控制简述；6）空调系统的防火技术措施；7）管道的材料及保温材料的选择；8）主要设备的选择。6通风1）需要通风的房间或部位；2）通风系统的形式和换气次数；3）通风系统设备的选择和风量平衡；4）通风系统的防火技术措施。7防烟、排烟1）防烟及排烟简述；2）防烟楼梯问及其前室，消防电梯前室或合用前室以及封闭式避难层（间）的防烟设施和设备选择；3）中庭、内走道、地下室等，需要排烟房间的排烟设施和设备选择；4）防烟、排烟系统风量叙述，需要说明的控制程序。8需提请在设计审批时解决或确定的主要问题。3.9.3设备表：列出主要设备的名称、型号、规格、数量等（参见表3.8.3）。表3.8.3设备表设备编号名称型号、规格单位数量备注注：型号、规格栏应注明主要技术数据。3.9.4设计图纸1采暖通风与空气调节初步设计图纸一般包括图例、系统流程图、主要平面图。除较复杂的空调机房外，各种管道可绘单线图。2系统流程图应表示热力系统、制冷系统、空调水路系统、必要的空调风路系统、防排烟系统，排风，补风等系统的流程和上述系统的控制方式。注：必要的空调风路系统是指有较严格的净化和温湿度要求的系统。当空调风路系统、防排烟系统、排风、补风等系统跨越楼层不多，且在平面图中可较完整地表示系统时，可只绘制平面图，不绘制系统流程图。3采暖平面图绘出散热器位置，采暖干管的入口、走向及系统编号。4通风、空调和冷热源机房平面图绘出设备位置、管道走向、风口位置、设备编号及连接设备机房的主要管道等，大型复杂工程还应注出大风管的主要标高和管径，管道交叉复杂处需绘局部剖面。3.8.5计算书（供内部使用）对于采暖通风与空调工程的热负荷、冷负荷、风量、空调冷热水量、冷却水量、管径、主要风道尺寸及主要设备的选择，应做初步计算。                                               3.9热能动力　最新范本,供参考！ 3.9.1在初步设计阶段，热能动力专业设计文件应有设计说明书、设计图纸、主要设备表、计算书。3.9.2设计说明书1设计依据1）摘录设计总说明中与本专业设计有关的批准文件和依据性资料（水质分析、燃料种类、地质情况、冻土深度、地下水位）；2）其他专业提供的本工程设计资料（如总平面布置图、供热分区及介质参数、热负荷及发展要求等）；3）本工程采用的主要法规和标准。2设计范围和内容1）根据设计任务书和有关设计资料，说明本专业设计的内容和分工。2）供热和供气的协作关系、计量方式，对今后发展或扩建的考虑。3）改建、扩建工程，应说明对原有建筑、结构和设备等的利用情况。4）节能、环保、消防、安全措施等。3锅炉房1）热负荷的确定及锅炉型式的选择确定计算热负荷，列出各建筑物内部供热设施热负荷表；确定供热介质及参数；确定锅炉型式、规格、台数，并说明备用情况及冬夏季运行台数。2）热力系统及辅机选择说明水处理系统，给水系统，蒸汽及凝结水系统，热水循环系统及其调节、定压补水方式，排污系统，各种水泵和加热设备等的台数及备用情况；对燃煤锅炉还应说明烟气除尘、脱硫措施。3）噪声的防，治措施。4）燃料系统说明燃料消耗量、燃料来源。当燃料为煤时，确定燃料的处理设备、计量和输送设备；当燃料为油时，说明油的来源、油罐大小、数量及位置、储存时间和运输方式；当燃料为燃气时，说明燃气来源、调压站位置及安全措施等。5）简述锅炉房及附属间的组成，对扩建发展的考虑等。6）技术指标：列出主要设备名称及技术规格、建筑面积、供热量、燃料消耗量灰渣排放量、软化水消耗量、自来水消耗量及电容量等。4其他动力站房1）热交换站说明加热介质及其参数、供热负荷、供热介质及其参数，简述热力系统、水处理系统，补水定压方式，确定换热器及配套辅助设备。2）气体站房说明各种气体的用途、用量和参数，供气系统，主要设备选择。若为可燃气体站房应明确有关安全措施。3）柴油发电机房说明供油系统及排烟方式。4）燃气调压站说明燃气用量、调压前后参数、调压器选择，有关安全措施。5）气体瓶组站说明各种气体用量及其参数、调压和供气方式、瓶组数量。若为可燃气体应明确有关安全措施。最新范本,供参考！ 5室内管道确定各种介质负荷与参数，说明管道及附件的选用，管道敷设方式及保温材料的选择，燃气管道的安全措施。6室外管网确定各种介质负荷与参数，说明管道走向及敷设方式，明确主要管材和附件的选用，注明保温防腐方式和保温材料的选择。7需提请在设计审批时解决或确定的主要问题。3.9.3设计图纸1锅炉房1）设备平面布置图表示设备平面布置、绘出门、窗、楼梯、平台及地坑位置，注明房间名称、建筑轴线尺寸及标高；设备布置、定位尺寸及编号。2）热力系统图表示出设备与汽、水管道（含管道附件）工艺流程；标明图例符号、管径，设备应编号（与设备表编号一致）；就地安装测量仪表位置等。2其他动力站房较大热交换站参照锅炉房出图深度。其他动力站房在初步设计阶段可不出图。3室内外动力管道室内动力管道可不出图，室外动力管道根据需要绘制平面走向图。3.9.4主要设备表列出主要设备名称、规格、技术参数、单位和数量。该表也可附在设计说明书中。3.9.5计算书（供内部使用）负荷计算，主要设备选型计算，水电和燃料消耗量计算，主要管道水力计算，并将主要计算结果列入设计说明书中有关部分。                                                           3.10概算　3.10.1设计概算是初步设计文件的重要组成部份。设计概算文件必须完整的反映工程项目初步设计的内容，严格执行国家有关的方针、政策和制度，实事求是地根据工程所在地的建设条件（包括自然条件、施工条件等影响造价的各种因素），按有关的依据性资料进行编制。3.10.2概算的编制依据1国家有关建设和造价管理的法律、法规和方针政策。2批准的建设项目的设计任务书（或批准的可行性研究文件）和主管部门的有关规定。3初步设计项目一览表。4能满足编制设计概算的各专业经过校审并签字的设计图纸（或内部作业草图）、文字说明和主要设备表，其中：1）土建工程中建筑专业提交建筑平、立、剖面图和初步设计文字说明（应说明或注明装修标准、门窗尺寸）；结构专业提交结构平面布置图、构件截面尺寸、特殊构件配筋率；2）给水排水、电气、采暖通风、空气调节、动力等专业的平面布置图或文字说明和主要设备表；最新范本,供参考！ 3）室外工程有关各专业提交平面布置图；总图专业提交建设场地的地形图和场地设计标高及道路、排水沟、挡土墙、围墙等构筑物的断面尺寸。5当地和主管部门的现行建筑工程和专业安装工程的概算定额（或预算定额、综合预算定额，本节下同）、单位估价表、材料及构配件预算价格、工程费用定额和有关费用规定的文件等资料。6现行的有关设备原价及运杂费率。7现行的有关其他费用定额、指标和价格。8建设场地的自然条件和施工条件。9类似工程的概、预算及技术经济指标。10建设单位提供的有关工程造价的其他资料。3.10.3设计概算文件分为三种：单位工程概算书；单项工程综合概算书；建设项目总概算书。总概算书由承担建设项目总体设计的单位负责编制。只承担单项工程设计而不承担总体设计的单位，只编制单项工程综合概算书。建设项目若为一个独立单项工程，则建设项目总概算书与单项工程综合概算书可合并编制。3.10.4单位工程概算书单位工程概算书是计算一个独立建筑物或构筑物（即单项工程）中每个专业工程所需工程费用的文件，分为以下两类：1建筑工程概算书；2设备及安装工程概算书。单位工程概算文件应包括：建筑（安装）工程直接费计算表（见表3.10—2、3.10—3）、建筑（安装）工程人工、材料，机械台班价差表（见表3.10—4）、建筑（安装）工程费用构成表（见表3.10—5）。3.10.5单项工程综合概算书综合概算书是计算一个单项工程（独立建筑物或构筑物）所需建设费用的综合性文件。综合概算书由单项工程内各个专业的单位工程概算书汇总编制而成。综合概算文件应包括：编制说明（见3.10.7条）、综合概算表（见表3.10—1）、有关专业的单位工程概算书（见3.10.3条）。3.10.6建设项目总概算书1总概算书由建设项目内各个单项工程的综合概算书和其他费用概算表汇总编制而成。2总概算文件应包括：编制说明（见3.10.7条）、总概算表（见表3.10—1）、各单项工程综合概算书（见3.10.4条）、工程建设其他费用概算表（参照表3.10—5）、主要建筑安装材料汇总表（见表3.10—6）。独立装钉成册的总概算文件宜加封面、签署页（扉页）和目录。3总概算表的项目应按费用划分为以下六个部分：1）工程费用（建筑安装工程和设备购置费用）a）主要工程项目：b）辅助和服务性的工程项目；c）室外工程项目（红线以内），包括土石方、道路，围墙、挡土墙、排水沟等各种构筑物、给排水管道、动力管网、供电线路、庭园绿化等工程；最新范本,供参考！ d）场外工程项目（红线以外），包括道路、铁路专用线、桥涵、给排水、供热，供电、通讯等工程（与主要工程项目一并立项报建的才列入）。2）其他费用不属于建筑安装工程费和设备购置费的其他必要的费用支出，如土地使用费、建设单位管理费、研究试验费、勘察设计费、人员培训费、办公和生活家具购置费、联合试运转费等等（具体内容按工程所在地区和主管部门规定执行）。3）预备费用a）基本预备费，指在初步设计及概算内不可预见的工程和费用；b）价差预备费，是在建设期内由于人工、设备、材料、施工机械的价格及费率、利率，汇率等浮动因素引起工程造价变化的预测预留费用。此费用属工程造价的动态因素，应在总预备费中单独列出。4）固定资产投资方向调节税。5）建设期贷款利息。6）铺底流动资金（生产或经营性建设项目才列入）。3.10.7主要建筑安装材料耗用量,一般应提供钢材、水泥（或商品混凝土）、木材和其它材料。3.10.8概算编制说明内容1工程概况：2编制依据。3编制方法。4其他必要的说明。3.10.9概算编制办法1建筑工程概算1）主要工程项目的建筑工程概算应根据初步设计图纸计算主要工程量，按照工程所在地或主管部门规定的定额和取费标准编制；给排水、电气、暖通与空调、热能动力等专业的单位工程概算也可按类似工程预/概算、概算指标、技术经济指标等汁价依据编制；2）辅助、附属或小型单项工程的建筑工程概算可按各类指标编制。2设备及安装工程概算1）主要设备的购置费（含工器具购置费）根据主要设备表的设备项目，按设备原价、运杂费率编制。其安装工程费根据初步设计图纸计算主要工程量，按主管部门规定的定额和取费标准编制；2）其他设备的购置和安装工程费可按类似工程预/概算、概算指标。技术经济指标等计价依据及主要材料表进行编制。3工程建设其他费用概算按当地和主管部门规定的指标，以及建设单位提供的资料编制。4预备费1）基本预备费：以建筑安装工程费、设备购置费、工程建设其他费之和为基数，乘以各地区或主管部门规定的费率计算；2）价差预备费：价差预备费根据建设项目分年度投资额，按国家或地区建设行政主管部门定期测定和发布的年投资价格指数计算。5固定资产投资方向调节税按国家各时期的有关规定计算。最新范本,供参考！ 6建设期贷款利息：根据建设项目投资的资金使用计划，按建设单位提供或中国人民银行规定的贷款利率计算。计息贷款额在贷款当年按50%计算，在其余年份按全额计算。7铺底流动资金：按流动资金需要量的30%计列；流动资金可采用下述方法估算。1）用扩大指标估算：一般可参照同类生产企业流动资金占销售收入、经营成本、固定资产投资的比率，以及单位产量占用流动资金的比率进行估算；2）分项详细估算。注：当采用上述两种估算方法有困难时，可由建设单位提供数值或按原可行性研究报告估算数计列。【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】最新范本,供参考！'
