新版给水排水工程施工及验收规范实施手册

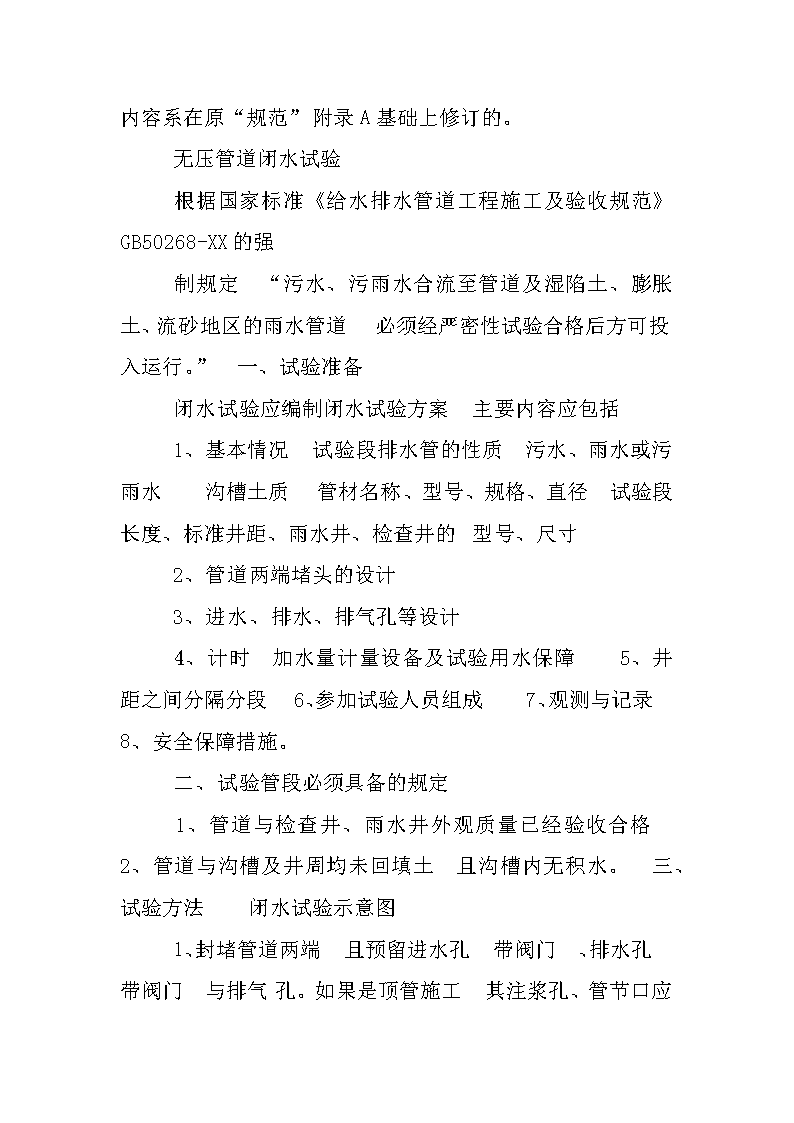

'新版给水排水工程施工及验收规范实施手册　　篇一：给水排水管道工程施工及验收规范GB50268　　给水排水管道工程施工及验收规范GB50268-XX　　附录C注水法试验　　压力升至试验压力后开始计时，每当压力下降，应及时向管道内补水，但最大压降不得大于,保持管道试验压力恒定，恒压延续时间不得少于2h，并计量恒压时间内补入试验管段内的水量；　　实测渗水量应按下列公式（）计算：　　式中：q——实测渗水量（L/min·km）W——恒压时间内补入管道的水量（L）T——从开始计时至保持恒压结束的时间（min）L——试验管段的长度（m）。　　q实测渗水量[L试验管长/min·m]=W补水量/T实测时间×L试验管长注水法试验应进行记录，记录表格可见表的规定。　　表注水法试验记录表　　施工单位：试验负责人：监理单位：设计单位：使用单位：记录员：　　条文说明　　附录C注水法试验 　　本规范规定压力管道的水压试验应采用注水法试验，内容系在原“规范”附录A基础上修订的。　　无压管道闭水试验　　根据国家标准《给水排水管道工程施工及验收规范》GB50268-XX的强　　制规定“污水、污雨水合流至管道及湿陷土、膨胀土、流砂地区的雨水管道必须经严密性试验合格后方可投入运行。”一、试验准备　　闭水试验应编制闭水试验方案主要内容应包括　　1、基本情况试验段排水管的性质污水、雨水或污雨水沟槽土质管材名称、型号、规格、直径试验段长度、标准井距、雨水井、检查井的型号、尺寸　　2、管道两端堵头的设计　　3、进水、排水、排气孔等设计　　4、计时加水量计量设备及试验用水保障5、井距之间分隔分段6、参加试验人员组成7、观测与记录8、安全保障措施。　　二、试验管段必须具备的规定　　1、管道与检查井、雨水井外观质量已经验收合格2、管道与沟槽及井周均未回填土且沟槽内无积水。三、试验方法闭水试验示意图　　1、封堵管道两端且预留进水孔带阀门、排水孔带阀门与排气 孔。如果是顶管施工其注浆孔、管节口应按设计要求封堵处理且地下水位于管底以下。　　2、试验段管道加水浸泡24小时且管外壁均不得有渗漏水现象。　　3、试验段管道设计水头不超过管顶内壁时试验水头应以试验段上游设计水头加2m计。　　4、试验段管道设计水头超过管顶内壁时试验水头应以上游设计水头加2m计。　　5、计算出的试验水头小于10m但已超过上游检查井口口时试验水头应以上游检查井口口高度为准。　　6、试验水头达到规定水头时开始计时观测管道的渗水情况试验中应不断的向试验段管内补水保持试验水头恒定。　　7、渗水量观测时间不得小于30min以60min为宜。8、实测渗水量计算公式　　q实测渗水量[L试验管长/min·m]=W补水量/T实测时间×L试验管长9、观测完毕后整理“闭水试验记录表”计算实测渗水量相关责任主体的参试人员签字。　　10、打开出水孔阀门排水拆除堵头等试验装置试验结束。　　篇二：给水排水管道工程施工及验收规范　　给水排水管道工程施工及验收规范　　1总则 　　1．O．1为加强给水排水管道工程的施工管理．提高技术水平，确保工程质量，安全生产，节约材料，提高经济效益．特翩定本规范。　　1．0．2本规范适用于城镇和工业区的室外给水排水管道工程的施工及验收。　　1．0．3给水排水管道工程应按设计文件和施工图施工。变更设计应经过设计单位同意。　　1．O．4给水排水管道工程的管材、管道附件等材料．应符合国家现行的有关产品标准的规定，并应具有出厂合格证。用于生活饮用水的管道，其材质不得污染水质。1．0．5给水排水管道工程施工，应遵守国家和地方有关安全、劳动保护、防火、防爆、环境和文物保护等方面的规定。　　1．O．6给水排水管道工程施工及验收除应符合本规范规定外，尚应符合国家现行的有关标准、规范的规定。　　2施工准备　　2．0．1给水排水管道工程施工前应由设计单位进行设计交底。当施工单位发现施工图有错误时，应及时向设计单位挺出变更设计的要求。　　2．0．2给水排水管道工程施工前}应根据旌工需要进行调查研究，并应掌握管道沿线的下列情况和资料t　　2．O．2．1现场地形、地貌、建筑物各种臂线和其他设施的慵阮 　　2．O．2．2工程地质和水文地质资料；　　2．O．2．3气象资料}　　2．O．2．4工程用地、交通运输及排水条件　　2．O．2．5施工供水、供电条件　　2．O．2．6工程材料、施工机械供应条件　　2．0．2．7在地表水水体中或岸边施工时，应掌握地表水的水文和航运资料。在寒冷地区施工时，尚应掌握地表水的冻结及漉冰的资料；　　2．0．2．0结合工程特点和现场条件的其他情况和资料。　　2．O．3给水排水管道工程施工前应编制施工组织设计。施工组织设计的内容，主要应包括工程概况、施工部署、施工方法、材料、主要机械设备的供应、保证施工质量、安全、工期、降低成本和　　提高经济效益的技术组织措施、施工计划、施工总平面图以及保护周围环境的措施等。对主要施工方法，尚应分别编制施工设计。　　2．0．4施工测量应符合下列规定t　　2．0．4．1施工前．建设单位应组织有关单位向施工单位进行现场交桩　　2．O．4．2临时水准点和管道轴线控制桩的设置应便于观测且必须牢固，并应采取保 　　护措施。开槽设管道的沿线临时水准点，每200m不宜少于1个}　　2．0．4．3临时水准点、管道轴线控制桩、高程桩。应经过复棱方可使用．并应经常校棱，　　2．O．4．4已建管道、构筑物等与本工程衔接的平面位置和高程，开工前应校测。施工测量的允许偏差，应符合表的规定。　　3沟槽开挖与回填　　3．1工排水　　3．1．1施工摊水应编制施工设计。并应包括以下主要内容：　　3．1．1．1捧水量的计算；　　3．1．1．2排水方法的选定；　　3．1．1．3排水系统的平面和竖向布置。观测系统的平面布置以及抽水机械的选型和数量，　　3．1．1．4排水井的构造．井点系统的组合与构造，排放譬渠的构造、断面和坡度，　　3．1．1．s电渗排水所采用的设施及电扳。　　3．1．2施工排水系统排出的水，应输送至抽水影响半径范围以外，不得影响交通，且不得破坏道路、农田、河岸及其他构筑物。 　　3．1．3在施工排水过程中不得间断排水。并应对排水系统经常检查和维护。当管道未具备抗浮条件时，严禁停止排水。　　3．1．4施工排水终止抽水后，排水井及拔除井点管所留的孔洞，应立即用砂、石等材料填实；地下水静水位以上部分，可采用粘土填实。　　3．1．5冬期施工时，排水系统的管路应采取防冻措施；停止抽水后应立即将泵体及进出水管内的存水放空。　　3．1．6采取明沟捧水施工时，排水井宣布置在沟糟范围以外，其问距不宜大于150m。　　3．1．7在开挖地下水水位以下的土方前，应先惨建捧水井。　　3．1．8排水井的井壁宜加支护}当土层稳定、井深不大于1-2m时，可不加支护。　　3．1．，当排水井处于细砂、粉砂或轻亚粘土等土层时，应采取过滤或封闭措施。封底后的井底高程应低于沟糟槽底，且不宜小于1．2rn。　　3．1．10配合沟糟的开挖，’捧水沟应及时开挖及降低深度．排水沟的深度不宣小于O．3m。　　3．1．1l沟槽开挖至设计离程后宣采用盲沟捧水。当盲沟排水不能满足捧水量要求时，　　宣在捧水沟内埋设管径为150～200mm的排水譬。排水管接口处应留缝。排水管两侧和上部宣采用卵石或 　　碎石回填。　　3．1．12排水管、盲沟及排水井的结构布置及排水情况。应作施工记录．　　3．1．13井点降水应使地下水水位降至沟槽底面以下，并距海底面不应小于O．5m。　　3．1．14井点孔的直径应为井点管外径加2倍管外滤层厚度。滤层厚度宜为lO～15cm。井点孔应垂直．其深度应大于井点管所需深度．超深部分应采用滤料回填。　　3．1．15井点警的安装应居中．并保持垂直。填滤料时，应对井点管口临时封堵．滤料应沿井点蕾四周均匀灌人-灌填高度应高出地下水静水位。　　3．1．16井点臂安装后，可进行单井或分组试抽水。根据试抽水的结果，可对井点设计进行调整。　　3．1．17轻型井点的集水总管底面及水泵基座的高程宣尽量降　　低．滤管的顶部高程，宣为井管处设计动水位以下不小于　　3．1．10井壁管长度的允许伯差应为4-100ram井点管安装高程的允许偏差应为+100ram。　　3．2淘槽开挖　　3．2．1管道沟槽底部的开挖宽度。宜按下式计算。　　B=Dl+2(bl+b2+bb3)() 　　式中B--管道沟槽底部的开挖宽度(mm)　　D1--管道结构的外缘宽度(mm)　　B1一瞥道一侧的工作面宽度(mm)，可按表3．2．1采用，　　B2一管道一侧的支撑厚度，可取150～200mm；　　B3一现场浇筑混凝土或钢筋混凝土管渠一侧模板的厚度　　注1．槽底需设排水沟时．工作面宽度b1应适当增加。　　2.管有现场施工的外防水层时．每侧工作面宽度宜取800mm。　　3．2．2当地质条件良好、土质均匀．地下水位低于沟槽底面高程，且开挖深度在5m以内边坡不加支掉时，沟槽边坡最陡坡度应符合表3．2．2的规定．　　深度在5m以内的沟槽边坡的最陡坡度3．2．2　　注：1．当有成熟施工经验时，可不受本套限制；　　2.在软土沟槽坡顶不宜设置静载或动载，需要设置时，应对土的承载力和边坡的稳定理性　　进行验算。　　3．2．3当沟糟挖深较大时，应合理确定分层开挖的深度。并应符合下列规定；　　3．2．3．1人工开挖沟糟的槽深超过3m时应分层开挖，每层的深度不宣超过2m； 　　3．2．3．2人工开挖多层海稽的层问留台宽度。放坡开槽时不应小于0．8m．直槽时不应小于O．5m，安装井点设备时不应小于1．5m；　　3．2．3．3采用机械挖槽时，沟槽分层的深度应按机械性能确定。　　3．2．4沟槽每侧临时堆土或施加其他荷载时，应符合下列规定：　　3．2．4．1不得影响建筑物、各种管线和其他设旅的安全；　　3．2．不得掩埋消火栓、管道婀阀、雨水口，测量标志以及各种地下管道的井，且不得妨碍其正常使用；　　3．2．4．3人工挖槽时，堆土高度不宜超过1．5m，且距糟口边缘不宣小于0．8m。　　3．采用坡度板控{|I槽底高程和坡度时，应符合下列规定。　　3．2．5．1坡度板应选用有一定刚度且不易变形的材料制作．其设置应牢固；　　3．2．5．2平面上星直线的管道，坡度板设量的问距不宜大于20m，呈曲线管道的坡度板问距应加密．井室位置、折点和变坡点处，应增设坡度板，　　3．2．5．3坡度板距槽底的高度不宜大于3m。 　　当开挖沟槽发现巳建的地下各类设施成文物时。应采取保护措．并及时通知有关单位处理。　　3．2．7沟槽的开挖质量应符合下列规定。　　3．2．7．1不扰动天然地基或地基处理符合设计要求；　　3．2．7．2槽璧平整，边坡坡度符合施工设计的规定；　　3．2．7．3沟糟中心线每翻的净竟不虚小于管道沟槽底部开挖竞度的一半。　　3．2．7．4槽底高程的允许偏差，开挖土方时应为士20mm；开挖石方时应为＋20mm，－200mm。　　323沟槽支撑　　3232l沟槽支撑应根据沟槽的土质、地下水位、开槽断面、荷载条件等因素进行设计。支撑的材料可选用钢材、木材或钢材木材混合使用。　　32322撑板支撑采用木材时．其构件规格宣符合下列规定；　　323222l撑板厚度不宜小于50ram，长度不宣大于4m　　3232222横粱或纵粱宣为方木，其断面不宜小于150mm3150mm　　3232223横撑宣为圆木，其梢径不宣小于lOOmm。　　32323撑板支撑的横粱、纵粱和横撑的布置应符合下列规定。　　32323．1每根横粱或纵梁不得少于2根横撑；　　32323．2横撑的水平间距宜为1．5～ 　　32323．3横撑的垂直间距不宜大于1．5m。　　32324撑板支撑应随挖土的加深及时安装。　　32325在软士或其他不稳定土层中采用撑板支撑时．开始支撑的开挖沟槽深度不得超过以后开挖与支撑交替进行．每次交替的深度宣为～。　　32326撑板的安装应与海糟槽壁紧骷，当有空隙时，应填实。横排撑板应水平，立排撑板应顺直．密排撑板的对接应严密。　　32327横粱、纵粱和横捧的安装，应符合下列规定。　　323272l横粱应水平，纵粱应垂直。且必须与撑板密贴。联接牢固；3232722横撑应水平并与横粱或纵粱垂直，且应支紧，联接牢固。　　32328采用横排撑板支捧，当遇有地下钢管道或铸铁管道横穿沟槽时，臂道下面的撑板上缘应紧贴管道安装l管道上面的撑板下缘距管道顶面不宜小于lOOmm。32329采用钢板桩支撑，应符合下列规定：　　323292l钢扳桩支撑可采用槽钢、工字钢或定型钢板桩；　　3232922钢板桩支撑按具体条件可设计为惫臂、单锚。或多层横撑的钢板桩支撑并应通过计算确定钢板桩的人士深度和横撑的位置与断面， 　　3232923钢板桩支撑采用槽钢作横粱时，横粱与钢板桩之间的孔隙应采用木板垫实，并应将横粱和横撑与钢板桩联接牢固．　　3232lO支撑应经常检查。当发现支撑构件有弯曲、松动、移位或劈裂等迹象时，应及时处理。　　雨期及春季解冻时期应加强检查。　　323211支撑的旅工质量应符合下列规定：　　支撑后，沟槽中心线每佣的净宽不应小于施工设计的规定：3232ll22横撑不得妨碍下管和稳管；　　3232ll23安装应牢固，安全可靠；　　3232ll24钢板桩的轴线位移不得大于50mm；垂直度不得大于1．5％。　　323212上下沟槽应设安全梯，不得攀登支撑。　　323213承托翻土板的横撑必须加固。翻土板的铺设应平整，其与横撑的联接必须牢固。　　3232l4拆除支撑前，应对沟槽两侧的建筑物、构筑物和槽壁进行安全检查，并应制定拆除支撑的实施细则和安全措施。　　323215拆除掉板支撑时应符合下列规定：　　3232ls21支撑的拆除应与圆填土的填筑高度配合进行，且在拆除后应及时回填；　　篇三：GB50268-XX给水排水管道工程施工及验收规范和条文说明XX　　中华人民共和国国家标准 　　给水排水管道工程施工及验收规范　　Codeforconstructionandaccepttanceofwaterandseweragepipelineworks　　GB50268—XX　　主编部门：中华人民共和国住房和城乡建设部　　批准部门：中华人民共和国住房和城乡建设部　　施行日期：XX年5月1日　　XX—10—15发布XX—05—01实施　　中华人民共和国住房和城乡建设部、中华人民共和国国家质量监督检验检疫总局　　联合发布　　中华人民共和国住房和城乡建设部公告第132号　　关于发布国家标准《给水排水管道工程施工及验收规范》的公告　　现批准《给水排水管道工程施工及验收规范》为国家标准，编号为GB50268—XX，自XX年5月1日起实施。其中，第、、、、、条为强制性条文，必须严格执行。原《给水排水管道工程施工及验收规范》GB50268—97　　和《市政排水管渠工程质量检验评定标准》CJJ3—90同时废止。　　本规范由我部标准定额研究所组织中国建筑工业出版社出版发行。 　　中华人民共和国住房和城乡建设部　　XX年10月15日　　前言　　本规范根据建设部《关于印发(二○○四年工程建设国家标准制订、修订计划)的通知》(建标[XX]67号)的要求，由北京市政建设集团有限责任公司会同有关单位对《给水排水管道工程施工及验收规范》GB50268—97进行修订而成。　　在修订过程中，编制组进行了的深入的调查研究和专题研讨，总结了我国各地给水排水管道工程施工与质量验收的实践经验，坚持了“验评分离、强化验收、完善手段、过程控制”的指导原则，参考了有关国内外相关规范，并以多种形式广泛征求了有关单位的意见，最后经审查定稿。　　本规范规定的主要内容有：总则、术语、基本规定、土石方与地基处理、开槽施工管道主体结构、不开槽施工管道主体结构、沉管和桥管施工主体结构、管道附属构筑物、管道功能性试验及附录。　　本规范中以黑体字标志的条文为强制性条文，必须严格执行。 　　本规范由住房和城乡建设部负责管理和对强制性条文的解释，由北京市政建设集团有限责任公司负责具体技术内容的解释。为了提高规范质量，请各单位在执行本规范的过程中，注意总结经验和积累资料，随时将发现的问题和意见寄交北京市政建设集团有限责任公司(地址：北京市海淀区三虎桥路6号，邮编：100044；E-mail：kjb@)以供今后修订时参考。　　本规范主编单位、参编单位和主要起草人：　　主编单位：北京市政建设集团有限责任公司　　参编单位：上海市建设工程质量监督站公用事业分站、北京城市排水集团有限责任公司、天津市市政公路管理局、北京市自来水设计公司、天津市自来水集团有限公司、北京市市政工程管理处、北京市市政四建设工程有限责任公司、上海市第二市政工程有限公司、北京建筑工程学院、广东工业大学、重庆大学、西安市市政设计研究院、武汉市水务局、武汉市给排水工程设计院有限公司、新兴铸管股份有限公司　　主要起草人：焦永达、苏耀军、杨毅、王洪臣、于清军、李强、郑进玉、曹洪林、李俊奇、岳秀平、王和平、蔡达、袁观洁、张勤、王金良、刘彦林、游青城、葛金科、孙连元、李绍海、刘青　　目次　　1总则..........................5　　2术语..........................6　　3基本规定......................8　　施工基本规定.............8　　质量验收基本规定........12 　　4土石方与地基处理.............15　　一般规定................15　　施工降排水..............16　　沟槽开挖与支护..........17　　地基处理................22　　沟槽回填................23质量验收标准...........275开槽施工管道主体结构.........32一般规定...............32管道基础...............36钢管安装...............38钢管内外防腐...........43球墨铸铁管安装.........53钢筋混凝土管及预(自)应力混凝土管安装..................54预应力钢筒混凝土管安装.56玻璃钢管安装...........58　　硬聚氯乙烯管、聚乙烯管及其　　复合管安装...................59　　质量验收标准...........61　　6不开槽施工管道主体结构.......75　　一般规定................759管道功能性试验..............177一般规定..............177压力管道水压试验......178无压管道的闭水试验....185无压管道的闭气试验....188　　工作井..................82 　　顶管....................86　　盾构....................98　　浅埋暗挖...............103　　定向钻及夯管...........110　　质量验收标准...........116　　7沉管和桥管施工主体结构......141　　一般规定...............141　　沉管...................143　　桥管...................153　　质量验收标准...........156　　8管道附属构筑物..............168　　一般规定...............168　　井室...................168　　支墩...................171　　雨水口.................171　　质量验收标准...........172　　给水管道冲洗与消毒....189附录A给排水管道工程分项、分部、单位工程划分...................190附录B分项、分部、单位工程质量验收记录.........................193附录C注水法试验.............206附录D闭水法试验.............208附录E闭气法试验.............210附录F 混凝土结构无压管道渗水量测与评定方法.....................213附录G钢筋混凝土结构外观质量缺陷评定方法.......................216附录H聚氨酯(PU)涂层.........217聚氨酯涂料............217涂敷工艺..............219涂层质量检验..........220本规范用词说明.................220　　条文说明.......................221　　1总则.....................221　　2术语.....................222　　3基本规定.................224　　4土石方与地基处理.........227　　5开槽施工管道主体结构.....233　　6不开槽施工管道主体结构...241　　7沉管和桥管施工主体结构...248　　8管道附属构筑物...........251　　9管道功能性试验...........252　　附录A给排水管道工程分项、分　　部、单位工程划分............257　　1总则附录B分项、分部、单位工程质量验收记录...................257附录C注水法试验..........258附录D闭水法试验..........258附录E闭气法试验..........258附录F 混凝土结构无压管道渗水量测与评定方法...............258附录G钢筋混凝土结构外观质量缺陷评定方法.................259附录H聚氨酯(PU)涂层......259　　为加强给水、排水(以下简称给排水)管道工程施工管理，规范施工技术，统一施工质量检验、验收标准，确保工程质量，制定本规范。　　本规范适用于新建、扩建和改建城镇公共设施和工业企业的室外给排水管道工程的施工及验收；不适用于工业企业中具有特殊要求的给排水管道施工及验收。　　给排水管道工程所用的原材料、半成品、成品等产品的品种、规格、性能必须符合国家有关标准的规定和设计要求；接触饮用水的产品必须符合有关卫生要求。严禁使用国家明令淘汰、禁用的产品。　　给排水管道工程施工与验收，除应符合本规范的规定外尚应符合国家现行有关标准的规定。　　'
