超详细弱电智能化设计图纸规范

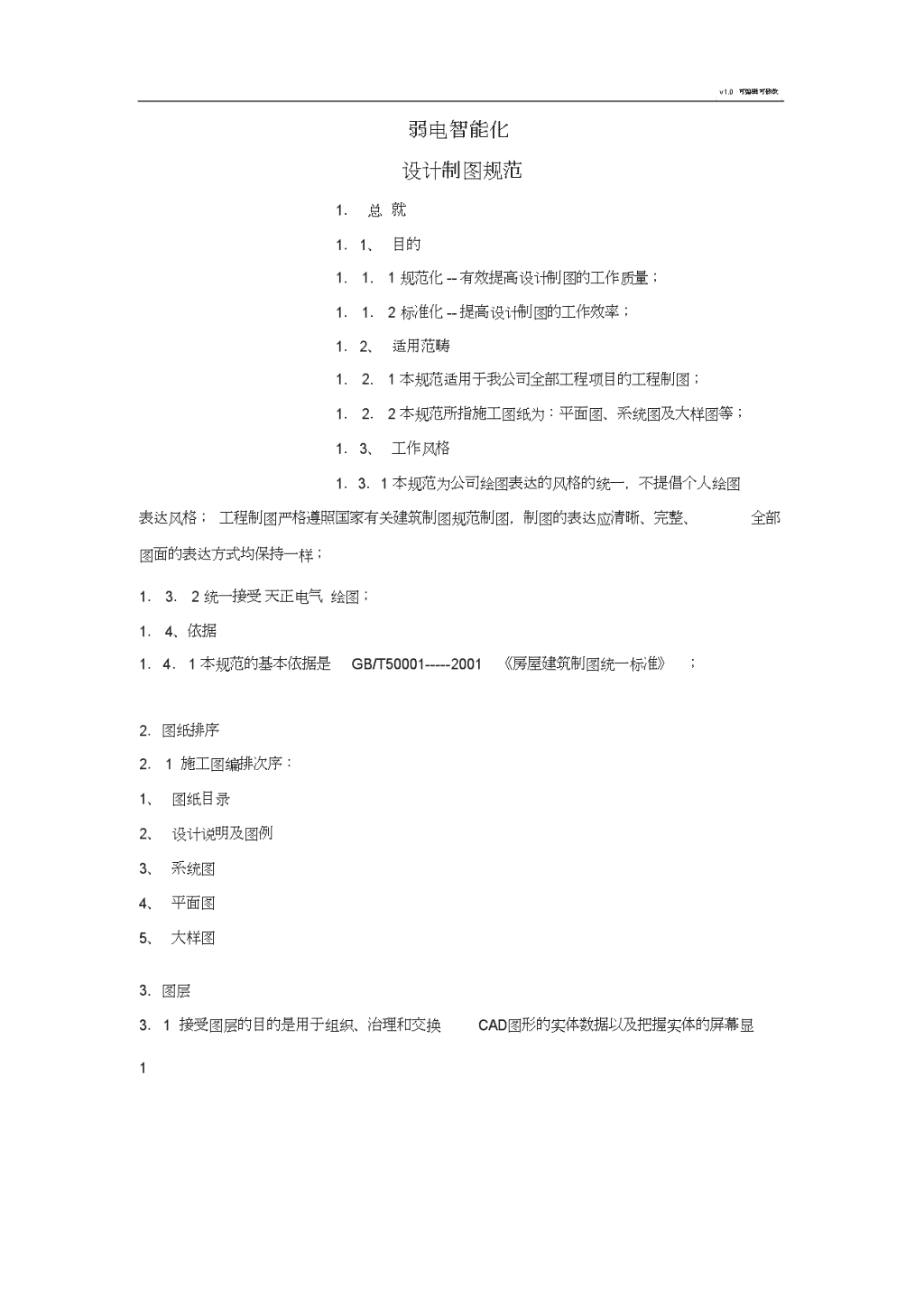

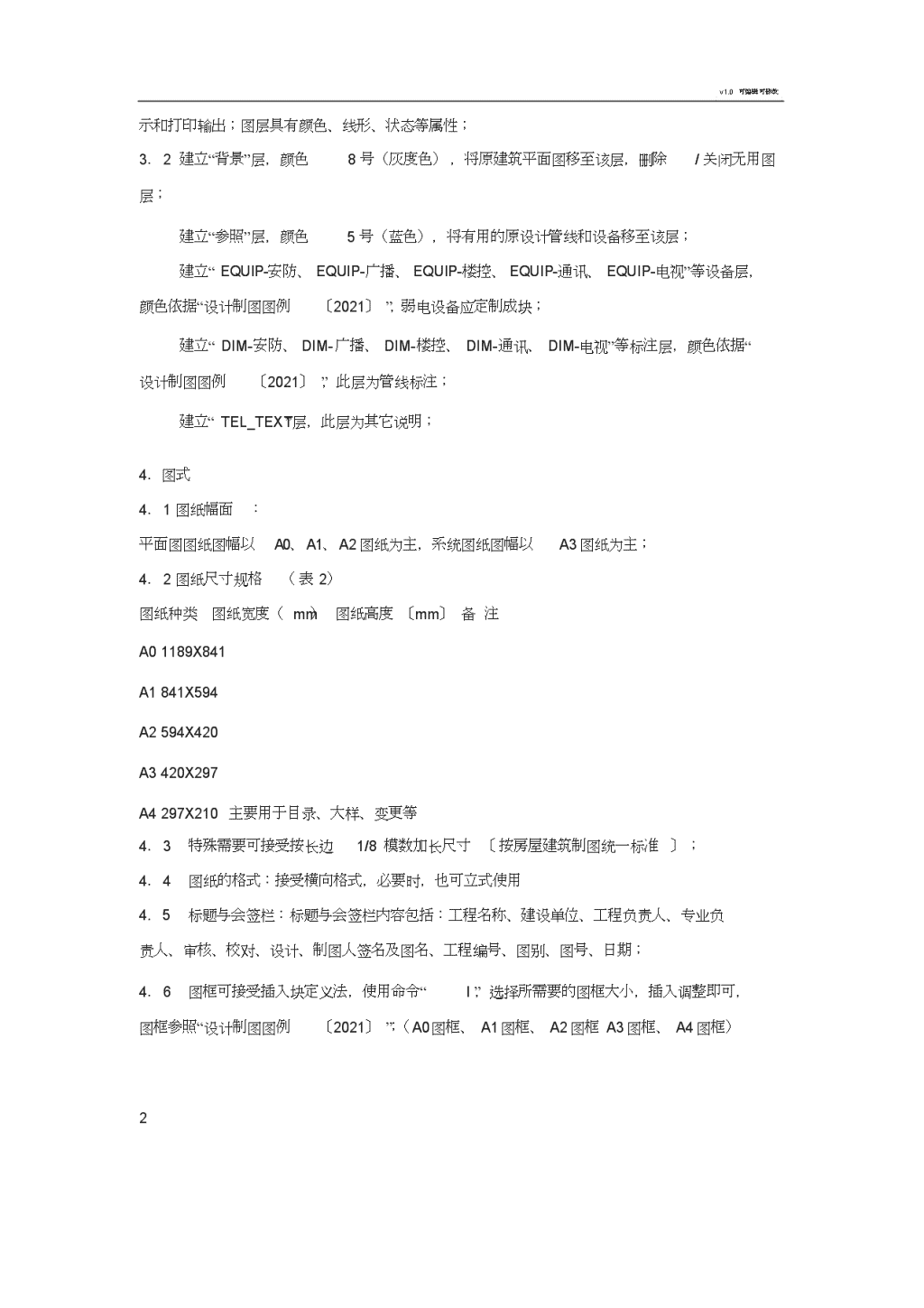

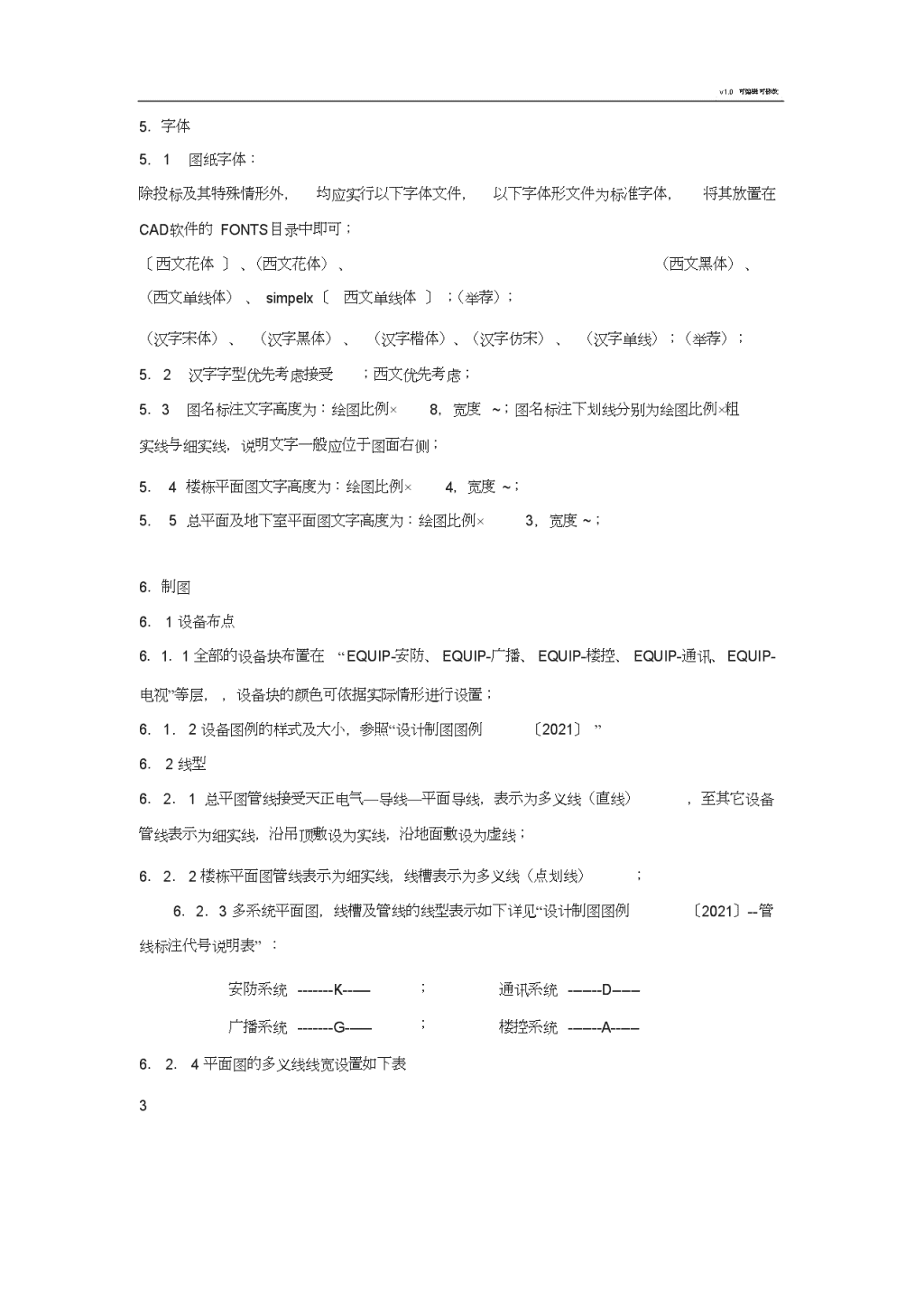

'v1.0可编辑可修改弱电智能化设计制图规范1．总就1．1、目的1．1．1规范化--有效提高设计制图的工作质量；1．1．2标准化--提高设计制图的工作效率；1．2、适用范畴1．2．1本规范适用于我公司全部工程项目的工程制图；1．2．2本规范所指施工图纸为：平面图、系统图及大样图等；1．3、工作风格1．3．1本规范为公司绘图表达的风格的统一，不提倡个人绘图表达风格；工程制图严格遵照国家有关建筑制图规范制图，制图的表达应清晰、完整、全部图面的表达方式均保持一样；1．3．2统一接受天正电气绘图；1．4、依据1．4．1本规范的基本依据是GB/T50001-----2001《房屋建筑制图统一标准》；2．图纸排序2．1施工图编排次序：1、图纸目录2、设计说明及图例3、系统图4、平面图5、大样图3．图层3．1接受图层的目的是用于组织、治理和交换CAD图形的实体数据以及把握实体的屏幕显1 v1.0可编辑可修改示和打印输出；图层具有颜色、线形、状态等属性；3．2建立“背景”层，颜色8号（灰度色），将原建筑平面图移至该层，删除/关闭无用图层；建立“参照”层，颜色5号（蓝色），将有用的原设计管线和设备移至该层；建立“EQUIP-安防、EQUIP-广播、EQUIP-楼控、EQUIP-通讯、EQUIP-电视”等设备层，颜色依据“设计制图图例〔2021〕”，弱电设备应定制成块；建立“DIM-安防、DIM-广播、DIM-楼控、DIM-通讯、DIM-电视”等标注层，颜色依据“设计制图图例〔2021〕”，此层为管线标注；建立“TEL_TEXT”层，此层为其它说明；4．图式4．1图纸幅面：平面图图纸图幅以A0、A1、A2图纸为主，系统图纸图幅以A3图纸为主；4．2图纸尺寸规格（表2）图纸种类图纸宽度（mm）图纸高度〔mm〕备注A01189X841A1841X594A2594X420A3420X297A4297X210主要用于目录、大样、变更等4．3特殊需要可接受按长边1/8模数加长尺寸〔按房屋建筑制图统一标准〕；4．4图纸的格式：接受横向格式，必要时，也可立式使用4．5标题与会签栏：标题与会签栏内容包括：工程名称、建设单位、工程负责人、专业负责人、审核、校对、设计、制图人签名及图名、工程编号、图别、图号、日期；4．6图框可接受插入块定义法，使用命令“I”，选择所需要的图框大小，插入调整即可，图框参照“设计制图图例〔2021〕”；（A0图框、A1图框、A2图框A3图框、A4图框）2 v1.0可编辑可修改5．字体5．1图纸字体：除投标及其特殊情形外，均应实行以下字体文件，以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可；〔西文花体〕、（西文花体）、（西文黑体）、（西文单线体）、simpelx〔西文单线体〕；（举荐）；（汉字宋体）、（汉字黑体）、（汉字楷体）、（汉字仿宋）、（汉字单线）；（举荐）；5．2汉字字型优先考虑接受；西文优先考虑；5．3图名标注文字高度为：绘图比例×8，宽度~；图名标注下划线分别为绘图比例×粗实线与细实线，说明文字一般应位于图面右侧；5．4楼栋平面图文字高度为：绘图比例×4，宽度~；5．5总平面及地下室平面图文字高度为：绘图比例×3，宽度~；6．制图6．1设备布点6．1．1全部的设备块布置在“EQUIP-安防、EQUIP-广播、EQUIP-楼控、EQUIP-通讯、EQUIP-电视”等层，，设备块的颜色可依据实际情形进行设置；6．1．2设备图例的样式及大小，参照“设计制图图例〔2021〕”6．2线型6．2．1总平图管线接受天正电气—导线—平面导线，表示为多义线（直线），至其它设备管线表示为细实线，沿吊顶敷设为实线，沿地面敷设为虚线；6．2．2楼栋平面图管线表示为细实线，线槽表示为多义线（点划线）；6．2．3多系统平面图，线槽及管线的线型表示如下详见“设计制图图例〔2021〕--管线标注代号说明表”：安防系统-------K------；通讯系统-------D------广播系统-------G------；楼控系统-------A------6．2．4平面图的多义线线宽设置如下表3 v1.0可编辑可修改多义线线宽图幅A01:100501:nn*A150n*A250n*6．3标注6．3．1标注线型细实线6．3．2数字：在一般情形下，当尺寸线为水平方向时，数字注写于尺寸线的上方，当尺寸线为垂直方向时，数字注写于尺寸线左边；6．3．3标注格式：附线形说明要求：按系统分类进行标注；6．3．4尺寸数字宜标注于图样轮廓线以外，不宜与图纸、文字及符号等相交；6．3．5相互平行的尺寸线，应从被注的图形轮廓线由近向远排列，小尺寸线应距轮廓线较近，大尺寸线应距轮廓线较远；6．4比例6．4．1常规缩小比例：1:11:51:101:201:501:1001:1501:2001:5001:1000必要时缩小比例：1:31:41:61:151:251:301:401:601:801:2501:3001:4001:6006．4．2同一张图纸中，不宜显现三种以上的比例；6．4．3比例宜注写在图名的右侧，字的基准线应取平；比例的字高宜比图名的字高小一号或二号；6．5设备编号依据系统对各项设备进行编号系统设备名称设备编号备注大手孔井H01~H99（N）依据由上往下，从左至右的原就小手孔井h01~h99（N）依据由上往下，从左至右的原就4 v1.0可编辑可修改摄像机J01~J99（N）依据位置JD01~JD99（N）红外对射探测器防区T01~T99（N）按设计原就射灯D01~D99（N）按设计原就广播G1-1~G9-9（N）按分区原就6．6线型编号依据系统对各线缆进行编号详见“设计制图图例〔2021〕--管线标注代号说明表”6．7设计说明设计说明应先在WORD文件中编辑排版，再粘贴至CAD文档；设计说明中应含有文字、图例及线型说明；6．8其它留意事项留意事项图示电信线路进线预埋管4SC100-FC进管标注管中心标高预埋管应实施防水封堵处理,做法详见图集94D101-5/P110〔一〕地下室平面图桥架标注1,2#槽式桥架150x100沿梁底敷设分上下两排排列过墙标注上排管中心标高防护密闭套管22SC257．储存7．1储存位置7．1．1施工平面图、系统图存放于项目目录文件夹中；5 v1.0可编辑可修改7．1．2常用制图模板集中存放且归类整理；7．2文件名7．2．1绘图文件的命名规章：CAD文件的命名应简洁、明潦、易记，易于交换数据；设计图纸可按设计工种和图纸目录次序命名，如：1#楼栋平面图命名为“平面图1#-时间”1#楼栋系统图命名为“系统图1#-时间”总平面图命名为“总平面图-时间”总平系统图命名为“总系统图-时间”大样图命名为“大样图-时间”8．图纸打印（公司内部打印）8．1平面图（A1、A2）的打印8．1．1选择“1080”打印机（内部打印A3、A4）8．1．2选择打印样式表名称，编辑“格式视图”→8号颜色（灰度）线宽设为0毫米，其它颜色线宽依据需要设置（参考：A0设，A1设，A2设）8．1．3平面图A1的打印，选择“过大尺寸：ISOA1（纵向）”，设置打印比例；平面图A2的打印，选择“过大尺寸：ISOA2（横向）”，设置打印比例；8．2系统图（A3、A4）的打印8．2．1选择1080打印机8．2．2选择打印样式表名称，编辑“格式视图”→全部颜色线宽依据需要设置（参考：A3设，A4设）8．2．3系统图A3或A4的打印，图纸尺寸直接选择A3或A4；8．3建立打印样式表8．3．1依据需要，可分别建立并储存常用打印样式表（A0平面图、A1平面图、A2平面图、A3系统图、目录）6 v1.0可编辑可修改9．治理9．1装订9．1．1设计工程师对设计方案统一装订；9．1．2经审核合格的全套施工方案，外加公司施工图封面，并套以塑料爱惜套后，由装订机打孔装订；9．2交付工程施工单位或交档案治理员统一治理；10.图纸外发（包括外发打印）外发图纸的命名，原文件复制一个副本，命名为“原文件名+（发）”；外发图纸前必需加密爱惜图纸（发给厂家的除外），天正工具条--文件布图--图纸爱惜--选择图形范畴“设置密码”；导出T3格式，天正工具条--文件布图--图形导出--选择“天正3文件”+“2004”格式；7 v1.0可编辑可修改8 9'
