建筑工程计量与计价课程设计图纸

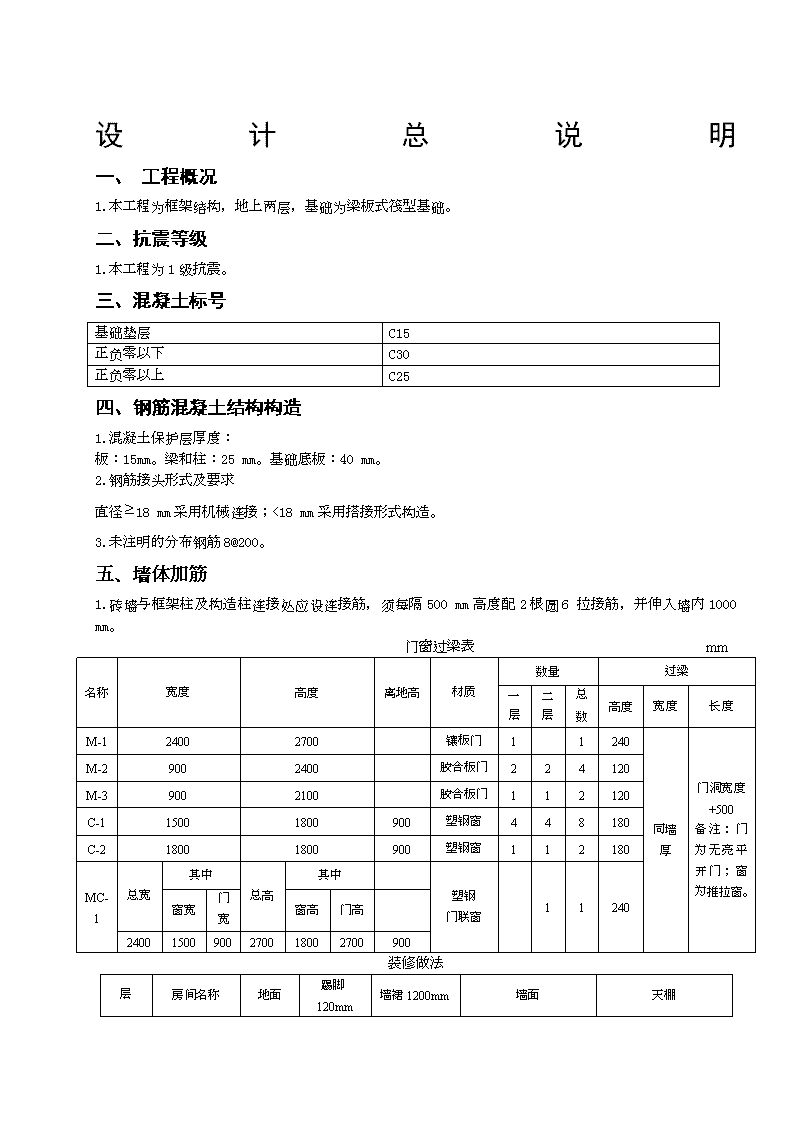

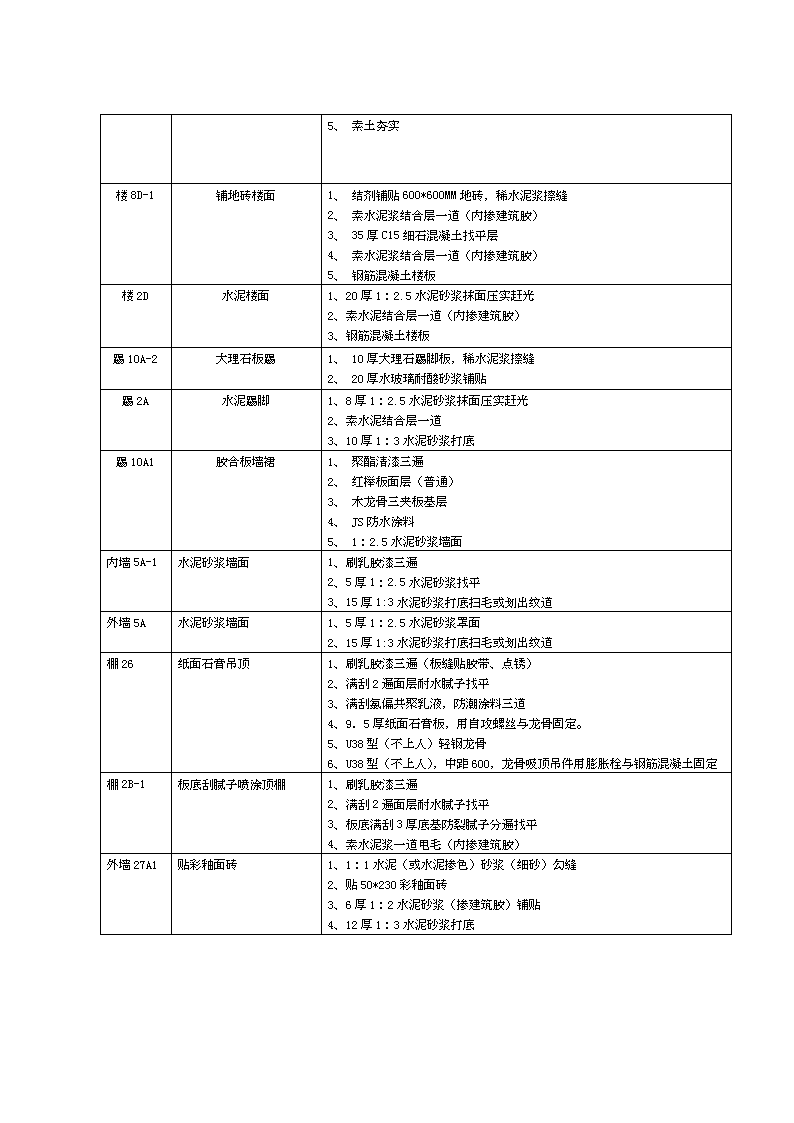

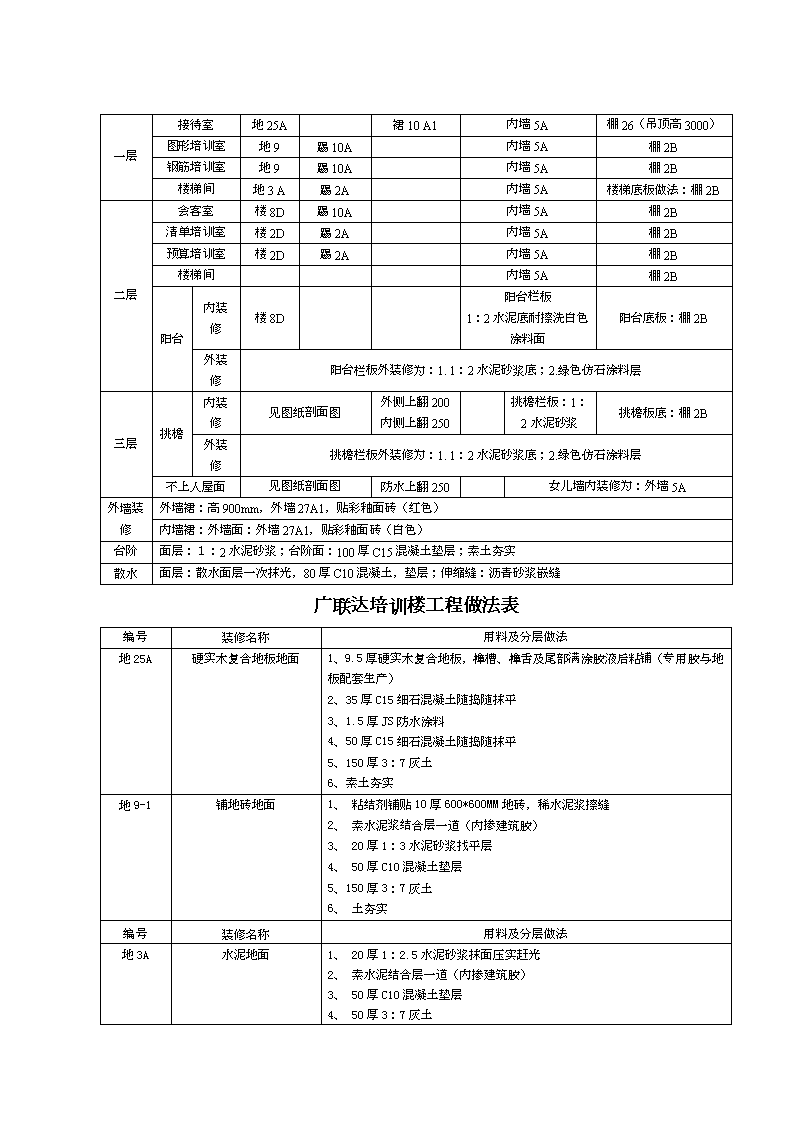

'设计总说明一、工程概况1.本工程为框架结构，地上两层，基础为梁板式筏型基础。二、抗震等级1.本工程为1级抗震。三、混凝土标号基础垫层C15正负零以下C30正负零以上C25四、钢筋混凝土结构构造1.混凝土保护层厚度：板：15mm。梁和柱：25mm。基础底板：40mm。2.钢筋接头形式及要求直径18mm采用机械连接；<18mm采用搭接形式构造。3.未注明的分布钢筋8@200。五、墙体加筋1.砖墙与框架柱及构造柱连接处应设连接筋，须每隔500mm高度配2根圆6拉接筋，并伸入墙内1000mm。门窗过梁表mm名称宽度高度离地高材质数量过梁一层二层总数高度宽度长度M-124002700镶板门11240同墙厚门洞宽度+500备注：门为无亮平开门；窗为推拉窗。M-29002400胶合板门224120M-39002100胶合板门112120C-115001800900塑钢窗448180C-218001800900塑钢窗112180MC-1总宽其中总高其中塑钢门联窗11240窗宽门宽窗高门高24001500900270018002700900装修做法层房间名称地面踢脚120mm墙裙1200mm墙面天棚 一层接待室地25A裙10A1内墙5A棚26（吊顶高3000）图形培训室地9踢10A内墙5A棚2B钢筋培训室地9踢10A内墙5A棚2B楼梯间地3A踢2A内墙5A楼梯底板做法：棚2B二层会客室楼8D踢10A内墙5A棚2B清单培训室楼2D踢2A内墙5A棚2B预算培训室楼2D踢2A内墙5A棚2B楼梯间内墙5A棚2B阳台内装修楼8D阳台栏板1：2水泥底耐擦洗白色涂料面阳台底板：棚2B外装修阳台栏板外装修为：1.1：2水泥砂浆底；2.绿色仿石涂料层三层挑檐内装修见图纸剖面图外侧上翻200内侧上翻250挑檐栏板：1：2水泥砂浆挑檐板底：棚2B外装修挑檐栏板外装修为：1.1：2水泥砂浆底；2.绿色仿石涂料层不上人屋面见图纸剖面图防水上翻250女儿墙内装修为：外墙5A外墙装修外墙裙：高900mm，外墙27A1，贴彩釉面砖（红色）内墙裙：外墙面：外墙27A1，贴彩釉面砖（白色）台阶面层：１：2水泥砂浆；台阶面：100厚C15混凝土垫层；素土夯实散水面层：散水面层一次抹光，80厚C10混凝土，垫层；伸缩缝：沥青砂浆嵌缝广联达培训楼工程做法表编号装修名称用料及分层做法地25A硬实木复合地板地面1、9.5厚硬实木复合地板，榫槽、榫舌及尾部满涂胶液后粘铺（专用胶与地板配套生产）2、35厚C15细石混凝土随捣随抹平3、1.5厚JS防水涂料4、50厚C15细石混凝土随捣随抹平5、150厚3：7灰土6、素土夯实地9-1铺地砖地面1、粘结剂铺贴10厚600*600MM地砖，稀水泥浆擦缝2、素水泥浆结合层一道（内掺建筑胶）3、20厚1：3水泥砂浆找平层4、50厚C10混凝土垫层5、150厚3：7灰土6、土夯实编号装修名称用料及分层做法地3A水泥地面1、20厚1：2.5水泥砂浆抹面压实赶光2、素水泥结合层一道（内掺建筑胶）3、50厚C10混凝土垫层4、50厚3：7灰土 1、素土夯实楼8D-1铺地砖楼面1、结剂铺贴600*600MM地砖，稀水泥浆擦缝2、素水泥浆结合层一道（内掺建筑胶）3、35厚C15细石混凝土找平层4、素水泥浆结合层一道（内掺建筑胶）5、钢筋混凝土楼板楼2D水泥楼面1、20厚1：2.5水泥砂浆抹面压实赶光2、素水泥结合层一道（内掺建筑胶）3、钢筋混凝土楼板踢10A-2大理石板踢1、10厚大理石踢脚板，稀水泥浆擦缝2、20厚水玻璃耐酸砂浆铺贴踢2A水泥踢脚1、8厚1：2.5水泥砂浆抹面压实赶光2、素水泥结合层一道3、10厚1：3水泥砂浆打底踢10A1胶合板墙裙1、聚酯清漆三遍2、红榉板面层（普通）3、木龙骨三夹板基层4、JS防水涂料5、1：2.5水泥砂浆墙面内墙5A-1水泥砂浆墙面1、刷乳胶漆三遍2、5厚1：2.5水泥砂浆找平3、15厚1:3水泥砂浆打底扫毛或划出纹道外墙5A水泥砂浆墙面1、5厚1：2.5水泥砂浆罩面2、15厚1:3水泥砂浆打底扫毛或划出纹道棚26纸面石膏吊顶1、刷乳胶漆三遍（板缝贴胶带、点锈）2、满刮2遍面层耐水腻子找平3、满刮氯偏共聚乳液，防潮涂料三道4、9．5厚纸面石膏板，用自攻螺丝与龙骨固定。5、U38型（不上人）轻钢龙骨6、U38型（不上人），中距600，龙骨吸顶吊件用膨胀栓与钢筋混凝土固定棚2B-1板底刮腻子喷涂顶棚1、刷乳胶漆三遍2、满刮2遍面层耐水腻子找平3、板底满刮3厚底基防裂腻子分遍找平4、素水泥浆一道甩毛（内掺建筑胶）外墙27A1贴彩釉面砖1、1：1水泥（或水泥掺色）砂浆（细砂）勾缝2、贴50*230彩釉面砖3、6厚1：2水泥砂浆（掺建筑胶）铺贴4、12厚1：3水泥砂浆打底'
