钢筋砼水池建筑+结构设计图纸总说明(2011版本)

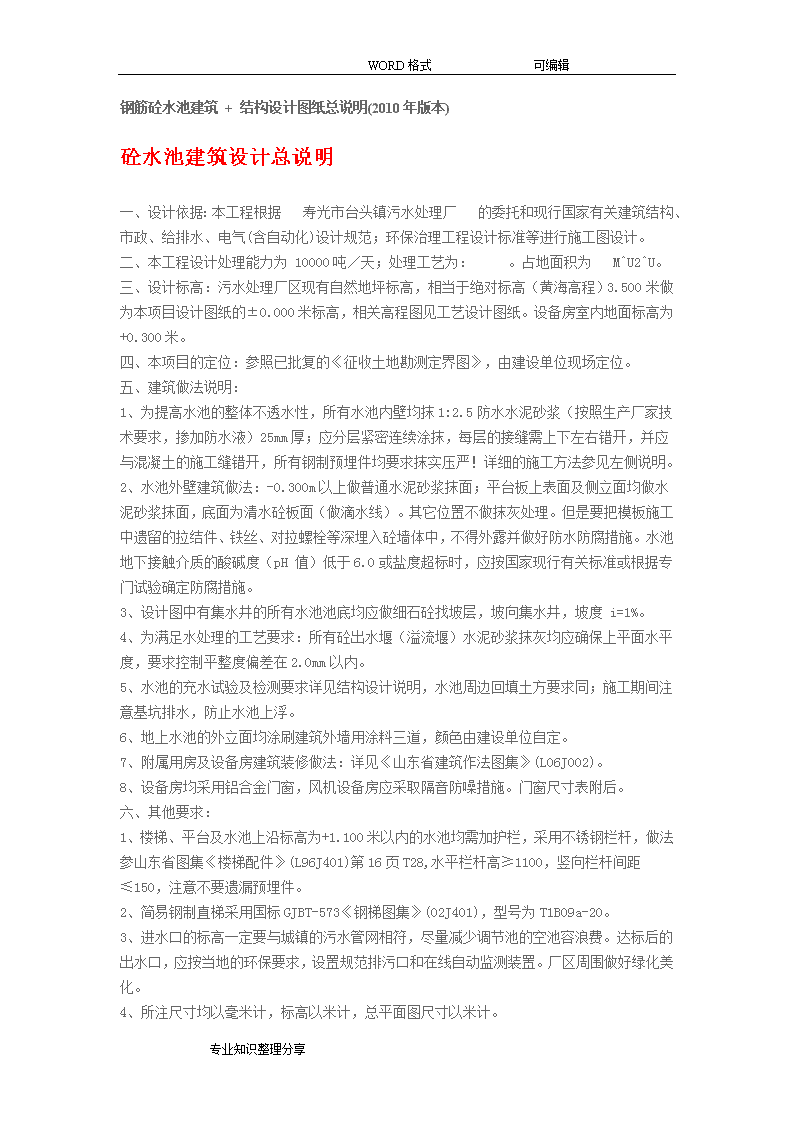

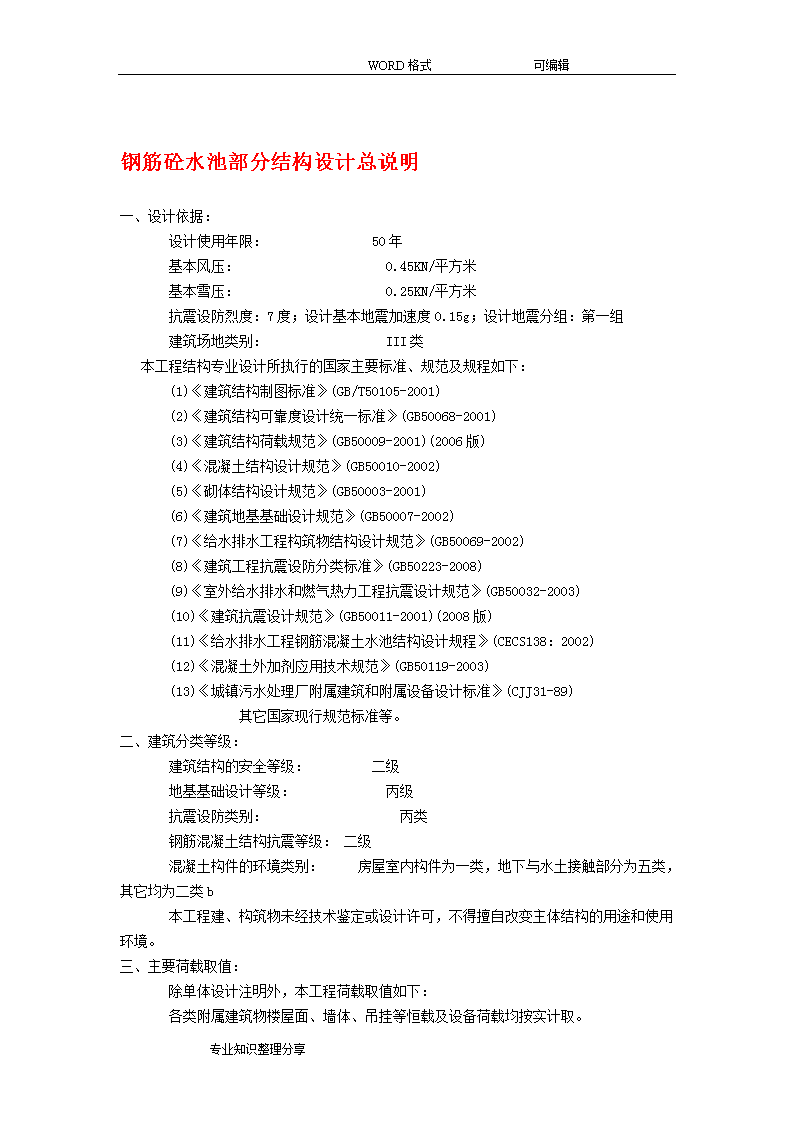

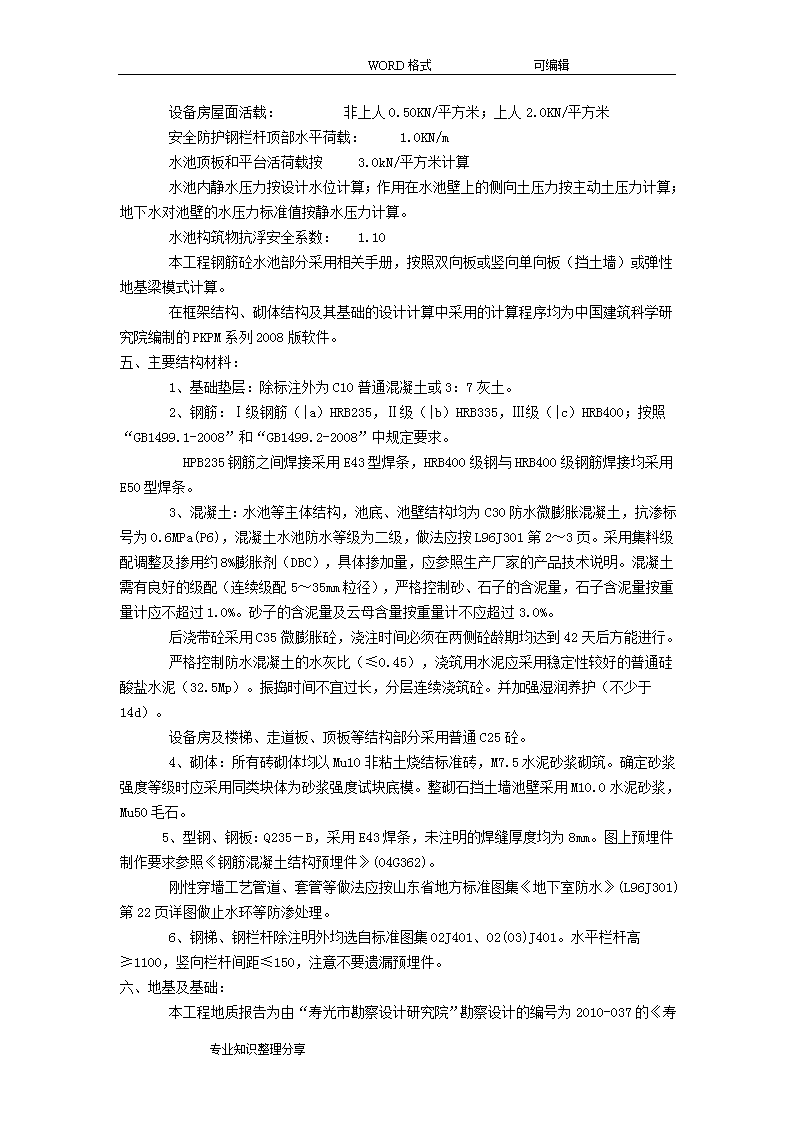

'WORD格式可编辑钢筋砼水池建筑+结构设计图纸总说明(2010年版本)砼水池建筑设计总说明一、设计依据：本工程根据 寿光市台头镇污水处理厂 的委托和现行国家有关建筑结构、市政、给排水、电气(含自动化)设计规范；环保治理工程设计标准等进行施工图设计。二、本工程设计处理能力为10000吨／天；处理工艺为：  。占地面积为 M^U2^U。三、设计标高：污水处理厂区现有自然地坪标高，相当于绝对标高（黄海高程）3.500米做为本项目设计图纸的±0.000米标高，相关高程图见工艺设计图纸。设备房室内地面标高为+0.300米。四、本项目的定位：参照已批复的《征收土地勘测定界图》，由建设单位现场定位。五、建筑做法说明：1、为提高水池的整体不透水性，所有水池内壁均抹1:2.5防水水泥砂浆（按照生产厂家技术要求，掺加防水液）25mm厚；应分层紧密连续涂抹，每层的接缝需上下左右错开，并应与混凝土的施工缝错开，所有钢制预埋件均要求抹实压严！详细的施工方法参见左侧说明。2、水池外壁建筑做法：-0.300m以上做普通水泥砂浆抹面；平台板上表面及侧立面均做水泥砂浆抹面，底面为清水砼板面（做滴水线）。其它位置不做抹灰处理。但是要把模板施工中遗留的拉结件、铁丝、对拉螺栓等深埋入砼墙体中，不得外露并做好防水防腐措施。水池地下接触介质的酸碱度（pH值）低于6.0或盐度超标时，应按国家现行有关标准或根据专门试验确定防腐措施。3、设计图中有集水井的所有水池池底均应做细石砼找坡层，坡向集水井，坡度i=1%。4、为满足水处理的工艺要求：所有砼出水堰（溢流堰）水泥砂浆抹灰均应确保上平面水平度，要求控制平整度偏差在2.0mm以内。5、水池的充水试验及检测要求详见结构设计说明，水池周边回填土方要求同；施工期间注意基坑排水，防止水池上浮。6、地上水池的外立面均涂刷建筑外墙用涂料三道，颜色由建设单位自定。7、附属用房及设备房建筑装修做法：详见《山东省建筑作法图集》(L06J002)。8、设备房均采用铝合金门窗，风机设备房应采取隔音防噪措施。门窗尺寸表附后。六、其他要求：1、楼梯、平台及水池上沿标高为+1.100米以内的水池均需加护栏，采用不锈钢栏杆，做法参山东省图集《楼梯配件》(L96J401)第16页T28,水平栏杆高≥1100，竖向栏杆间距≤150，注意不要遗漏预埋件。2、简易钢制直梯采用国标GJBT-573《钢梯图集》(02J401)，型号为T1B09a-20。3、进水口的标高一定要与城镇的污水管网相符，尽量减少调节池的空池容浪费。达标后的出水口，应按当地的环保要求，设置规范排污口和在线自动监测装置。厂区周围做好绿化美化。4、所注尺寸均以毫米计，标高以米计，总平面图尺寸以米计。专业知识整理分享 WORD格式可编辑 钢筋砼水池部分结构设计总说明一、设计依据：   设计使用年限：       50年   基本风压：          0.45KN/平方米   基本雪压：          0.25KN/平方米   抗震设防烈度：7度；设计基本地震加速度0.15g；设计地震分组：第一组   建筑场地类别：        III类 本工程结构专业设计所执行的国家主要标准、规范及规程如下：   (1)《建筑结构制图标准》(GB/T50105-2001)   (2)《建筑结构可靠度设计统一标准》(GB50068-2001)   (3)《建筑结构荷载规范》(GB50009-2001)(2006版)   (4)《混凝土结构设计规范》(GB50010-2002)   (5)《砌体结构设计规范》(GB50003-2001)   (6)《建筑地基基础设计规范》(GB50007-2002)   (7)《给水排水工程构筑物结构设计规范》(GB50069-2002)   (8)《建筑工程抗震设防分类标准》(GB50223-2008)   (9)《室外给水排水和燃气热力工程抗震设计规范》(GB50032-2003)   (10)《建筑抗震设计规范》(GB50011-2001)(2008版)   (11)《给水排水工程钢筋混凝土水池结构设计规程》(CECS138：2002)   (12)《混凝土外加剂应用技术规范》(GB50119-2003)   (13)《城镇污水处理厂附属建筑和附属设备设计标准》(CJJ31-89)        其它国家现行规范标准等。二、建筑分类等级：   建筑结构的安全等级：    二级   地基基础设计等级：      丙级   抗震设防类别：         丙类   钢筋混凝土结构抗震等级：二级   混凝土构件的环境类别：  房屋室内构件为一类，地下与水土接触部分为五类，其它均为二类b   本工程建、构筑物未经技术鉴定或设计许可，不得擅自改变主体结构的用途和使用环境。三、主要荷载取值：   除单体设计注明外，本工程荷载取值如下：   专业知识整理分享 WORD格式可编辑各类附属建筑物楼屋面、墙体、吊挂等恒载及设备荷载均按实计取。   设备房屋面活载：    非上人0.50KN/平方米；上人2.0KN/平方米   安全防护钢栏杆顶部水平荷载：  1.0KN/m   水池顶板和平台活荷载按  3.0kN/平方米计算   水池内静水压力按设计水位计算；作用在水池壁上的侧向土压力按主动土压力计算；地下水对池壁的水压力标准值按静水压力计算。   水池构筑物抗浮安全系数： 1.10   本工程钢筋砼水池部分采用相关手册，按照双向板或竖向单向板（挡土墙）或弹性地基梁模式计算。   在框架结构、砌体结构及其基础的设计计算中采用的计算程序均为中国建筑科学研究院编制的PKPM系列2008版软件。五、主要结构材料：   1、基础垫层：除标注外为C10普通混凝土或3：7灰土。   2、钢筋：Ⅰ级钢筋（|a）HRB235，Ⅱ级（|b）HRB335，Ⅲ级（|c）HRB400；按照“GB1499.1-2008”和“GB1499.2-2008”中规定要求。    HPB235钢筋之间焊接采用E43型焊条，HRB400级钢与HRB400级钢筋焊接均采用E50型焊条。   3、混凝土：水池等主体结构，池底、池壁结构均为C30防水微膨胀混凝土，抗渗标号为0.6MPa(P6)，混凝土水池防水等级为二级，做法应按L96J301第2～3页。采用集料级配调整及掺用约8%膨胀剂（DBC），具体掺加量，应参照生产厂家的产品技术说明。混凝土需有良好的级配（连续级配5～35mm粒径），严格控制砂、石子的含泥量，石子含泥量按重量计应不超过1.0%。砂子的含泥量及云母含量按重量计不应超过3.0%。   后浇带砼采用C35微膨胀砼，浇注时间必须在两侧砼龄期均达到42天后方能进行。   严格控制防水混凝土的水灰比（≤0.45），浇筑用水泥应采用稳定性较好的普通硅酸盐水泥（32.5Mp）。振捣时间不宜过长，分层连续浇筑砼。并加强湿润养护（不少于14d）。   设备房及楼梯、走道板、顶板等结构部分采用普通C25砼。   4、砌体：所有砖砌体均以Mu10非粘土烧结标准砖，M7.5水泥砂浆砌筑。确定砂浆强度等级时应采用同类块体为砂浆强度试块底模。整砌石挡土墙池壁采用M10.0水泥砂浆，Mu50毛石。   5、型钢、钢板：Q235－B，采用E43焊条，未注明的焊缝厚度均为8mm。图上预埋件制作要求参照《钢筋混凝土结构预埋件》(04G362)。   刚性穿墙工艺管道、套管等做法应按山东省地方标准图集《地下室防水》(L96J301)第22页详图做止水环等防渗处理。   6、钢梯、钢栏杆除注明外均选自标准图集02J401、02(03)J401。水平栏杆高≥1100，竖向栏杆间距≤150，注意不要遗漏预埋件。六、地基及基础：   本工程地质报告为由“专业知识整理分享 WORD格式可编辑寿光市勘察设计研究院”勘察设计的编号为2010-037的《寿光市台头镇污水处理厂岩土工程勘察报告》。本工程场地地貌属滨海冲积平原，地基承载力标准值fka=90KPa，持力层埋深为-1.00米，地下水位深度-1.50～-1.80米。   基础底标高现场确定，要求基底进入持力层不小于300mm。基础若采用机械开挖，则挖至距基底200mm时必须改用人工清理至设计标高，不得扰动原土。基坑挖至设计底标高后，应对坑底进行普遍钎探，然后会同甲方、质监、监理、勘察、设计等单位共同验槽，经批准同意后方可进行基础施工。地基不符另行处理。   基坑开挖时，应验算边坡稳定性，并注意对基坑邻近建、构筑物的影响。按有关施工规范要求增加安全防护措施。基坑施工过程中，应采取有效的降水、截水、排水、挡水和防洪措施排除基坑内地表水和地下水，严禁地表水（施工用水、雨水等）或基坑排出的水倒流回基坑，基坑地下水降水深度应在开挖面以下500mm。基坑挖至标高后应尽快进行灰土或砼垫层的施工，不可浸泡及暴露时间过长，确保工程质量。   渗漏检验合格后进行基坑回填，回填时除池边抗浮设计标有压重材料的，其它部分应先将其四周虚土清理干净，均以原（素）土回填并分层夯实至%%p0.000米标高，应防止超填和漏填，填土压实系数不小于0.94，对上部有道路的填土层，其密实度应满足路基要求。七、钢筋混凝土工程：   1、防水混凝土水池钢筋保护层：基础或水池底板(有垫层)40mm。外侧墙迎水面钢筋保护层厚度为40mm，背水面钢筋保护层厚度为35mm；内侧墙钢筋保护层厚度均为35mm。双排立筋墙均间隔布置|a6拉结筋（梅花布、隔二布一，且必须垂直于墙面设置，不得斜拉！）      。梁柱：35mm；与土或水接触部分为40mm。   各部分主筋混凝土保护层厚度同时应满足不小于钢筋直径的要求。   2、对于配有双层钢筋的底板除注明者外，均应加支撑钢筋，其型式如     。支撑钢筋（马蹬筋）为%%13212，每平方米设置一个。马蹬的高度h除另有注明外，取h=板厚-50mm，以保证上、下层钢筋位置准确。   3、钢筋连接及锚固：........................   4、防水混凝土应尽量不留或少留施工缝，不允许留垂直缝！水平缝应留在池底以上50cm左右池壁处及顶板以下50CM池壁处并设墙身施工缝，作法见L96J301第79页详图1%%147。建议采用不锈钢止水带，第83页详图1%%147。   5、模板不得采用铁丝、钢筋支撑件等贯穿池壁固定！贯穿钢筋混凝土墙体的施工螺栓（拉结片）均应装有止水环片，施工螺栓的选用及处理应参照《地下工程防水技术规范》(GB50108-2001)第4.1.24条处理。   跨度L>6m的池壁外侧墙要求板顶（自由端）跨中向水池内侧起拱L/400。专业知识整理分享 WORD格式可编辑   混凝土达到70％设计强度后方可拆模！预埋预留要求必须对照相关工艺图纸，确保核对准确无误，浇灌混凝土后严禁打洞。   钢筋混凝土板或池壁上开洞要求见详图示意，当边长或孔径小于300mm时,钢筋应绕过，当大于300mm时，被截断钢筋应与孔口加固筋焊牢。   6、墙壁转角及池壁与底板腋角均应按节点详图配置构造钢筋（在本图示意）。   7、水池接触介质的酸碱度（pH值）低于6.0时，应按国家现行有关标准或根据专门试验确定防腐措施。   8、水池顶部的砼走道板，板面应设置变形伸缩缝，具体做法为：每间隔5m在板面混凝土保护层内嵌入5x15mm玻璃条，与变形缝对齐部位必需设置分仓缝。   9、其余梁、柱构造详图及纵向受拉钢筋抗震锚固、搭接长度等内容执行《混凝土结构施工图平面整体表示方法制图规则和构造详图》(03G101-1)。八、检测观测要求：   1、水池构筑物建成后应进行盛水试验：充水试验分三次，每次充水三分之一水池深，水位上升速度不宜超过2m/d，每次充水结束后稳定24h，观察和测定渗漏情况，扣除管道的渗漏情况，24小时渗漏率应小于1/2000，满水后总渗漏量不得超过2L/(m^U2^U*d)。渗漏检验应按《给水排水构筑物工程施工及验收规范》(GB50141-2008)中有关内容进行。根据观察到的线漏、滴漏、水珠等渗水情况及时进行修补，单个湿渍的最大面积不大于0.1m^U2^U，任意100m^U2^U砼池壁面积上的湿渍不超过一处。   2、对主要水池构筑物应设置沉降观测点：观测点一般布置在构筑物外壁面（离地约400mm)四角、池壁顶面四角、变形缝两侧。当构筑物边长大于20m时，在其中间增设观测点。具体做法及观测要求，应根据《建筑变形测量规范》(JGJ8-2007)有关要求及加荷情况确定。九、砌体工程及设备房：   1、框架填充墙及内隔墙均应后砌，并符合砌体结构的有关施工规定：所有墙身的顶部必须用砌块嵌紧斜砌密实，不得与上面的梁板脱空。当墙净高大于4m时，应在墙高的中部或门洞顶部设置一道与柱连接且沿墙全长贯通的水平圈梁(见图1)，圈梁钢筋应锚入柱30d；当墙长超过5m中间又无横墙或柱支承时，在墙顶与梁板结合处设置拉筋(见图2)；当墙长超过层高的二倍时，应设置砼构造柱(见图3)。框架填充墙应沿框架柱全高每隔500mm配置2%%1306拉结钢筋与柱拉结，锚入墙体不小于墙长的1/5且不小于700mm。砌体施工质量控制等级应不小于B级。   2、砼过梁选自国家建设部图集《钢筋混凝土过梁》(03G322-1)，过梁紧靠框架柱处，应与柱整浇，做法见图集说明第5.4.d条。   3、设备房采用标准图：《多层砖房抗震构造详图》(L03G313)；山东省标准《钢筋混凝土过梁》(L03G303)。十、配套的地下排水管网工程： 分别套用以下山东省标准图集：   1、污水管道采用平接口管时 专业知识整理分享 WORD格式可编辑(1)、检查井结构：山东省图集《建筑排水图集》L03S002-22   (2)、管道基础采用L03S002-33-Ⅱ型,接口采用L03S002-34   污水管道采用承插口管时  (1)、检查井结构：L03S002-22   (2)、管道基础采用L03S002-33-Ⅱ型，接口采用L03S002-33   2、污水支管除注明外，管径为^1250混凝土管，坡度为0.003   3、排水暗沟参标准图L03S002-13.14，盖板为混凝土盖板，厚度100mm，均为活动盖板。   4、雨、污水管道检查井井座、井盖，雨水蓖子、蓖框采用铸铁材料（防盗型）；参见L03S002-28~32.41   5、雨水口采用标准图L03S002-46~48。雨水口连接管管径均为^1250混凝土管,起点埋深1.0米，坡度均为0.015   6、雨污水管道管径大于等于^1500并且敷土厚大于70cm时采用钢筋混凝土承插口管，其余采用钢筋混凝土平接口管。十一、其他：   本工程除上述说明及本结构施工图要求外，还应满足国家现行有关规范标准规定及当地建设行政主管部门的有关验收要求。专业知识整理分享'
