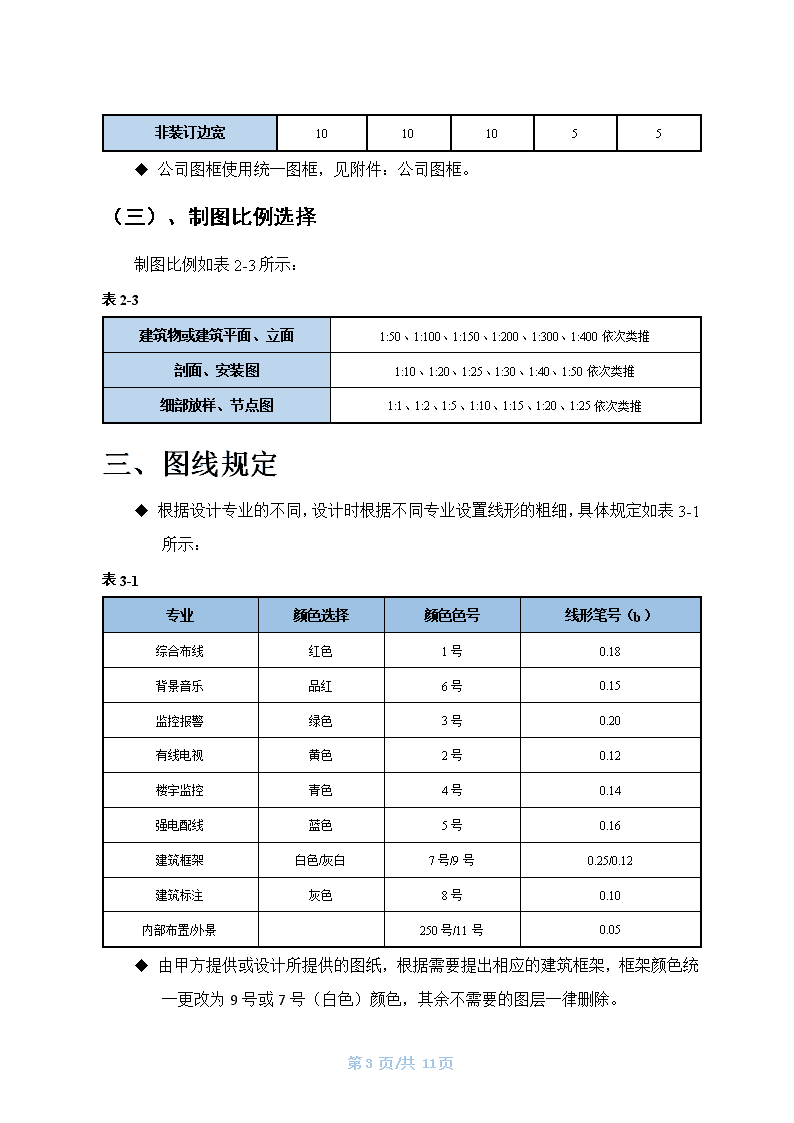

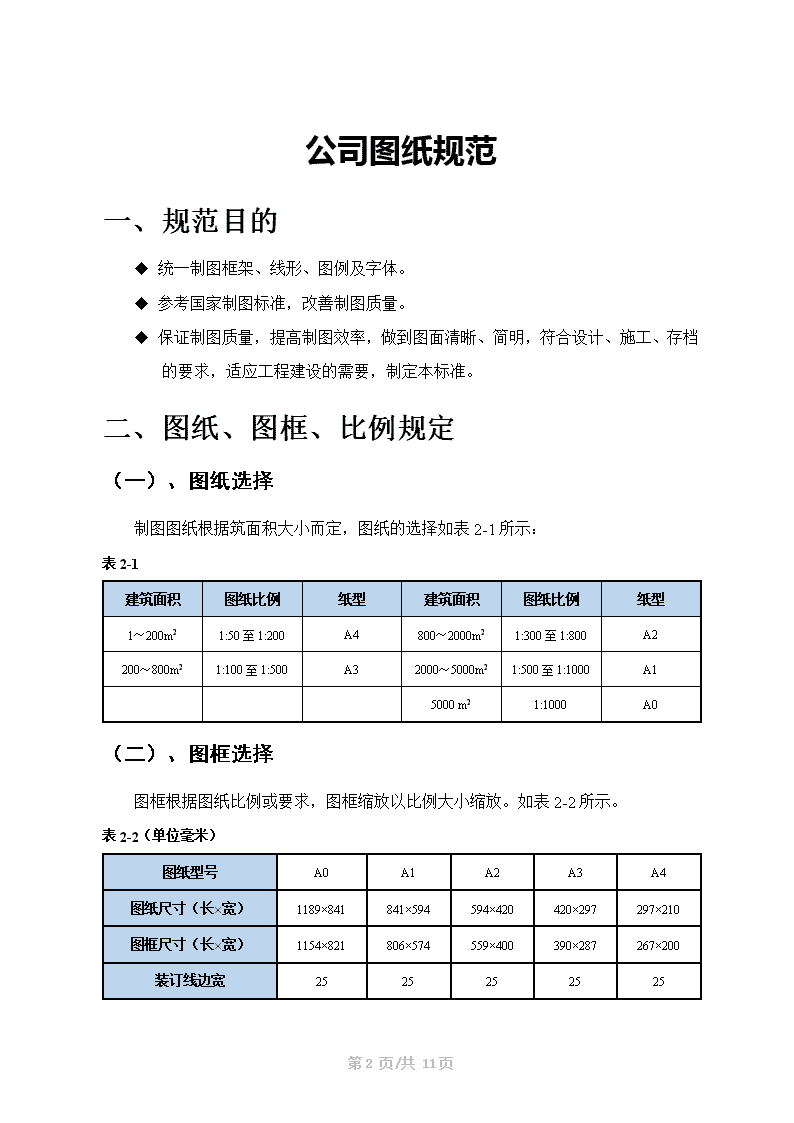

'目录一、规范目的2二、图纸、图框、比例规定2(一)、图纸选择2(二)、图框选择2(三)、制图比例选择3三、图线规定3四、标注3五、图例、文字说明3六、制图规范3(一)、图例规范3(二)、布局规范3第11页/共11页 公司图纸规范一、规范目的u统一制图框架、线形、图例及字体。u参考国家制图标准,改善制图质量。u保证制图质量,提高制图效率,做到图面清晰、简明,符合设计、施工、存档的要求,适应工程建设的需要,制定本标准。二、图纸、图框、比例规定(一)、图纸选择制图图纸根据筑面积大小而定,图纸的选择如表2-1所示:表2-1建筑面积图纸比例纸型建筑面积图纸比例纸型1~200m21:50至1:200A4800~2000m21:300至1:800A2200~800m21:100至1:500A32000~5000m21:500至1:1000A15000m21:1000A0(二)、图框选择图框根据图纸比例或要求,图框缩放以比例大小缩放。如表2-2所示。表2-2(单位毫米)图纸型号A0A1A2A3A4图纸尺寸(长×宽)1189×841841×594594×420420×297297×210图框尺寸(长×宽)1154×821806×574559×400390×287267×200装订线边宽2525252525第11页/共11页 非装订边宽10101055u公司图框使用统一图框,见附件:公司图框。(一)、制图比例选择制图比例如表2-3所示:表2-3建筑物或建筑平面、立面1:50、1:100、1:150、1:200、1:300、1:400依次类推剖面、安装图1:10、1:20、1:25、1:30、1:40、1:50依次类推细部放样、节点图1:1、1:2、1:5、1:10、1:15、1:20、1:25依次类推二、图线规定u根据设计专业的不同,设计时根据不同专业设置线形的粗细,具体规定如表3-1所示:表3-1专业颜色选择颜色色号线形笔号(b)综合布线红色1号0.18背景音乐品红6号0.15监控报警绿色3号0.20有线电视黄色2号0.12楼宇监控青色4号0.14强电配线蓝色5号0.16建筑框架白色/灰白7号/9号0.25/0.12建筑标注灰色8号0.10内部布置/外景250号/11号0.05u由甲方提供或设计所提供的图纸,根据需要提出相应的建筑框架,框架颜色统一更改为9号或7号(白色)颜色,其余不需要的图层一律删除。第11页/共11页 u设置时,统一采用粗线、中粗线和细线的宽度比率为4:2:1的制图方式。u同一张图纸当中设计的线形分为实线、虚线、点划线线及双点划线,一般用图如表3-2所示:表3-2图线名称图线型式一般用途实线_________基本线条:图纸主要内容用线,可见轮廓线、可见导线虚线_____辅助线条:屏蔽线、机械连接线、不可见轮廓线、不可见导线、计划扩展内容用线点划线_._._.图框线:表示分界线、结构图框线、功能图框线、分级图框线双点划线_.._.._辅助图框线:表示更多的功能组合或从某图框中区分不属于它的功能部件u工程设计图中通常只选用两种宽度的图线,粗线宽度为细线宽度的两倍。对复杂的图也可采用粗、中、细三种线宽,线的宽度按2的倍数依次递增。图线宽度一般从以下系列中选用:0.25、0.35、0.5、0.7、1.0、1.4毫米。当需要区分新旧内容时,粗线表示新建、细线表示原有设施、虚线表示规划预留部分。一、标注u标注字体一般以“仿宋体”为主。u标注斜线分为建筑粗斜线与斜线为主。二、图例、文字说明u图例根据设计文本及图例集的要求设计各专业点线图。u工程设计图中的文字应排列整齐、间隔均匀。其书写位置应根据图面妥善安排,文字多时宜放在图的下面或右侧。u文字说明统一采用“仿宋体”字,字号大小要求依据表5-1所示:表5-1第11页/共11页 比例A4A3A2A11:100时100b160b220b280b1:200时160b220b280b340b1:300时依次类推一、制图规范(一)、图例规范图例说明中备注部分注明使用材料型号的同时注明管线安装的表示方式,管线安装位置表示方式如图5-2所示:图5-2(二)、布局规范设计图纸图面应布局合理、排列均匀、轮廓清晰和便于识别,并正确使用国标和行标规定的及本地区习惯性的图形符号。图纸一般按上北下南或左北右南布置,指北针一般标示在图纸的左上角。图例说明及图纸说明一般在图纸左下框的位置,如图纸空间限制可调至图纸右上框。第11页/共11页 一、图纸参考(一)、系统图系统图制作是分为:图例、系统路由、系统设计说明(系统说明、选材说明)、配置情况明细(配置情况可在系统图例后表示)。如图7-1所示图7-1(二)、设计平面图设计平面图中根据空间布局、设计原理布置相应的点,设计当中必须根据不同专业设置图层及线形(包括设计说明或文字)。设计图框必须根据图纸大小及比例套用合适的图框。如图7-2所示。第11页/共11页 图7-2(一)、管线图设计管线图纸时,根据布置位置、空间位置及环境位置布置,根据平面图纸设计说明中应说明:安装位置、管线规格型号、立面图纸所在的图号等。如布局一致可放大其中单一的布局设计,可根据需要将管道长度、安装离墙四周的位置、引上或引下长度标注,采用的材料可详细说明。如图7-3/7-4所示第11页/共11页 图7-3图7-4第11页/共11页 (一)、设计立面、大样图设计立面、大样图时,根据设计原理、布置位置确定点位安装高度、配置情况等。大样图必须根据安装节点、产品型号规格及安装位置来设计,必须注明每一材料的名称、施工工艺说明;如施工位置为特殊或异性位置,必须设计施工大样图、施工工艺解决办法。如图7-5/7-6/7-7/7-8所示。图7-5第11页/共11页 图7-6图7-7第11页/共11页 图7-8第11页/共11页'
