燃气设计图纸审查标准及要点

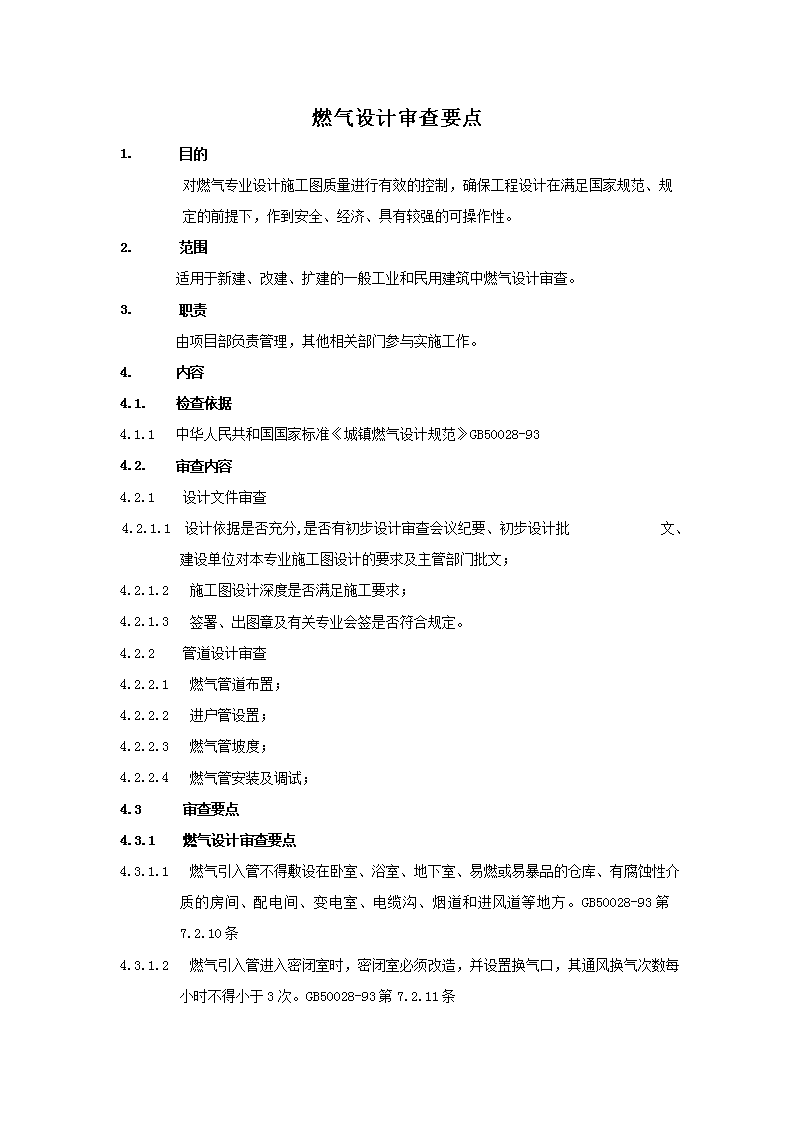

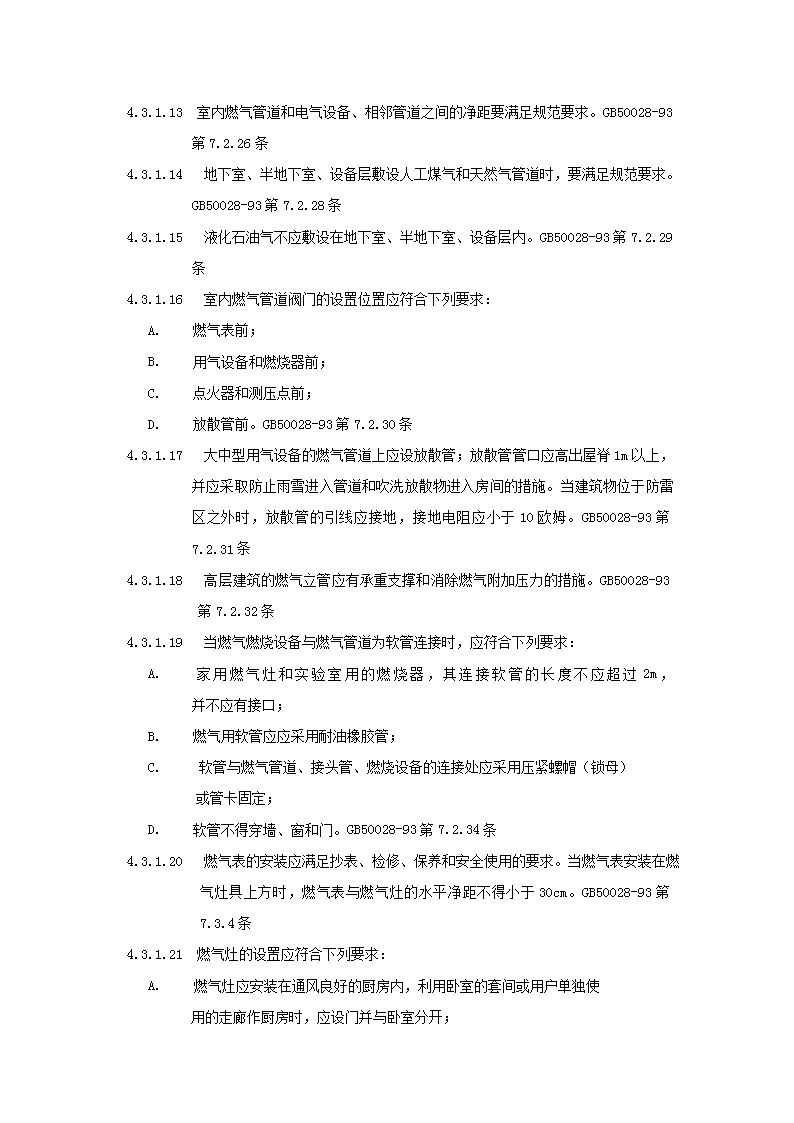

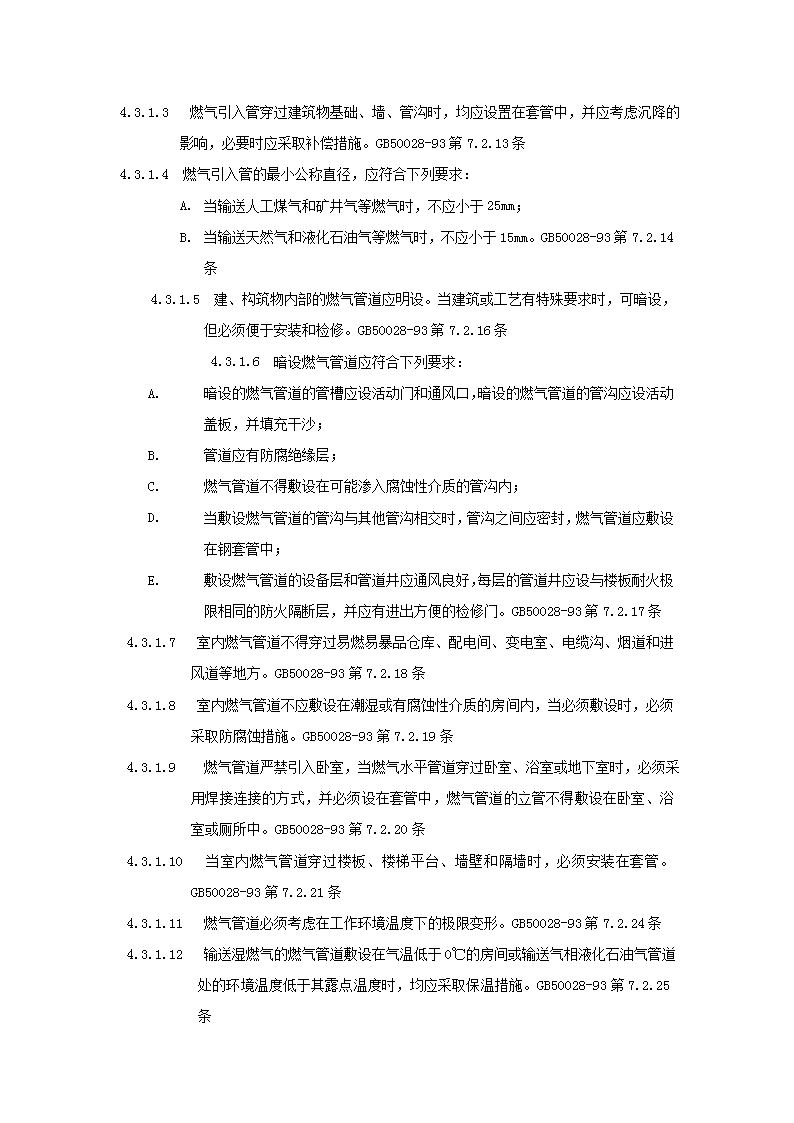

'燃气设计审查要点1.目的对燃气专业设计施工图质量进行有效的控制，确保工程设计在满足国家规范、规定的前提下，作到安全、经济、具有较强的可操作性。2.范围适用于新建、改建、扩建的一般工业和民用建筑中燃气设计审查。3.职责由项目部负责管理，其他相关部门参与实施工作。4.内容4.1.检查依据4.1.1中华人民共和国国家标准《城镇燃气设计规范》GB50028-934.2.审查内容4.2.1设计文件审查4.2.1.1设计依据是否充分,是否有初步设计审查会议纪要、初步设计批文、建设单位对本专业施工图设计的要求及主管部门批文；4.2.1.2施工图设计深度是否满足施工要求；4.2.1.3签署、出图章及有关专业会签是否符合规定。4.2.2管道设计审查4.2.2.1燃气管道布置；4.2.2.2进户管设置；4.2.2.3燃气管坡度；4.2.2.4燃气管安装及调试；4.3审查要点4.3.1燃气设计审查要点4.3.1.1燃气引入管不得敷设在卧室、浴室、地下室、易燃或易暴品的仓库、有腐蚀性介质的房间、配电间、变电室、电缆沟、烟道和进风道等地方。GB50028-93第7.2.10条4.3.1.2燃气引入管进入密闭室时，密闭室必须改造，并设置换气口，其通风换气次数每小时不得小于3次。GB50028-93第7.2.11条 4.3.1.3燃气引入管穿过建筑物基础、墙、管沟时，均应设置在套管中，并应考虑沉降的影响，必要时应采取补偿措施。GB50028-93第7.2.13条4.3.1.4燃气引入管的最小公称直径，应符合下列要求：A.当输送人工煤气和矿井气等燃气时，不应小于25mm；B.当输送天然气和液化石油气等燃气时，不应小于15mm。GB50028-93第7.2.14条4.3.1.5建、构筑物内部的燃气管道应明设。当建筑或工艺有特殊要求时，可暗设，但必须便于安装和检修。GB50028-93第7.2.16条4.3.1.6暗设燃气管道应符合下列要求：A.暗设的燃气管道的管槽应设活动门和通风口，暗设的燃气管道的管沟应设活动盖板，并填充干沙；B.管道应有防腐绝缘层；C.燃气管道不得敷设在可能渗入腐蚀性介质的管沟内；D.当敷设燃气管道的管沟与其他管沟相交时，管沟之间应密封，燃气管道应敷设在钢套管中；E.敷设燃气管道的设备层和管道井应通风良好，每层的管道井应设与楼板耐火极限相同的防火隔断层，并应有进出方便的检修门。GB50028-93第7.2.17条4.3.1.7室内燃气管道不得穿过易燃易暴品仓库、配电间、变电室、电缆沟、烟道和进风道等地方。GB50028-93第7.2.18条4.3.1.8室内燃气管道不应敷设在潮湿或有腐蚀性介质的房间内，当必须敷设时，必须采取防腐蚀措施。GB50028-93第7.2.19条4.3.1.9燃气管道严禁引入卧室，当燃气水平管道穿过卧室、浴室或地下室时，必须采用焊接连接的方式，并必须设在套管中，燃气管道的立管不得敷设在卧室、浴室或厕所中。GB50028-93第7.2.20条4.3.1.10当室内燃气管道穿过楼板、楼梯平台、墙壁和隔墙时，必须安装在套管。GB50028-93第7.2.21条4.3.1.11燃气管道必须考虑在工作环境温度下的极限变形。GB50028-93第7.2.24条4.3.1.12输送湿燃气的燃气管道敷设在气温低于0℃的房间或输送气相液化石油气管道处的环境温度低于其露点温度时，均应采取保温措施。GB50028-93第7.2.25条 4.3.1.13室内燃气管道和电气设备、相邻管道之间的净距要满足规范要求。GB50028-93第7.2.26条4.3.1.14地下室、半地下室、设备层敷设人工煤气和天然气管道时，要满足规范要求。GB50028-93第7.2.28条4.3.1.15液化石油气不应敷设在地下室、半地下室、设备层内。GB50028-93第7.2.29条4.3.1.16室内燃气管道阀门的设置位置应符合下列要求：A.燃气表前；B.用气设备和燃烧器前；C.点火器和测压点前；D.放散管前。GB50028-93第7.2.30条4.3.1.17大中型用气设备的燃气管道上应设放散管；放散管管口应高出屋脊1m以上，并应采取防止雨雪进入管道和吹洗放散物进入房间的措施。当建筑物位于防雷区之外时，放散管的引线应接地，接地电阻应小于10欧姆。GB50028-93第7.2.31条4.3.1.18高层建筑的燃气立管应有承重支撑和消除燃气附加压力的措施。GB50028-93第7.2.32条4.3.1.19当燃气燃烧设备与燃气管道为软管连接时，应符合下列要求：A.家用燃气灶和实验室用的燃烧器，其连接软管的长度不应超过2m，并不应有接口；B.燃气用软管应应采用耐油橡胶管；C.软管与燃气管道、接头管、燃烧设备的连接处应采用压紧螺帽（锁母）或管卡固定；D.软管不得穿墙、窗和门。GB50028-93第7.2.34条4.3.1.20燃气表的安装应满足抄表、检修、保养和安全使用的要求。当燃气表安装在燃气灶具上方时，燃气表与燃气灶的水平净距不得小于30cm。GB50028-93第7.3.4条4.3.1.21燃气灶的设置应符合下列要求：A.燃气灶应安装在通风良好的厨房内，利用卧室的套间或用户单独使用的走廊作厨房时，应设门并与卧室分开； A.安装燃气灶的房间净高不得低于2.2m；B.燃气灶与可燃或难燃烧的墙壁之间应采取有效的防火隔热措施；燃气灶的灶面边缘和烤箱的侧壁距木制家具的净距不应小于20cm；燃气灶与对面墙之间应有不小于1m的通道。GB50028-93第7.4.5条4.3.1.22燃气热水器应安装在通风良好的房间或过道内，并应符合下列要求。A.直排式热水器严禁安装在浴室内；B.平衡式热水器可安装在浴室内；C.装有直排式热水器或烟道式热水器的房间，房间门或墙的下部应设有效面积不小于0.02㎡的格栅，或在门与地面之间留有不小于30mm的间隙；D.房间净高应大于2.4m；E.可燃或难燃烧的墙壁上安装热水器时，应采取有效的隔热措施；F.热水器与对面墙之间应有不小于1m的通道。GB50028-93第7.4.6条4.3.1.23燃气采暖装置的设置应符合下列要求：A.采暖装置应有熄火保护装置和排烟设施；B.容积式热水采暖炉应设置在通风良好的走廊或其他非居住房间内，对面墙之间应有不小于1m的通道；C.采暖装置设置在可燃或难燃烧的地板上时，应采取有效的防火隔热措施。GB50028-93第7.4.7条4.3.1.24浴室用燃气热水器的给排气口应直接通向室外。排气系统与浴室必须有防止烟气泄漏的措施。GB50028-93第7.7.3条4.3.1.25室内燃气管道安装时应设坡度，坡度方向为小管坡向大管，大口径坡向集水管。4.3.2设备材料选用审查要点4.3.2.1应注明规格、型号、性能等技术指标。4.3.2.2质量要求必须符合国家规定的标准。4.3.2.3禁止淘汰产品的选用。4.3.2.4材料和设备不得指定生产厂家及供应商。'
